电气整套启动方案
电气整套启动调试措施
电气整套启动调试措施（ A 版/0）编制：审核：批准：山东电力研究院2002年 3 月目录1 编制目的2 编制依据3 电气部分配置说明4 组织与分工5 启动试验前应完成的工作及具备条件6 启动试验的准备工作7 发电机升速过程中试验8发电机定速后的试验9发电机并网10并网后的试验11厂用电源切换12整套起动试验的安全与注意事项13说明1 编制目的电气整套启动调试是电气设备运行之前对设备性能及接线的一次全面检查，为防止遗漏试验项目，提前做好各项准备，尽可能保证机组安全顺利投运，特编制此措施。
2 编制依据2.1《火力发电厂基本建设工程启动及竣工规程》电力工业部(1996年版)。
2.2《火电施工质量检验及评定标准》（1985年版）第十一篇调整试运篇。
2.3山东电力咨询院提供的有关技术资料。
2.4设备制造厂家提供的有关技术资料。
3电气部分配置说明及主设备参数3.1电气部分配置说明本工程设计容量为3×125MW ，本期安装2×125MW 机组均采用发电机-变压器-线路组以直接拉入XX 总降变电站。
厂内不设110kV 母线。
发电机与主变之间不设断路器，高压厂用工作电源经一台厂高变由发电机出口引接，设一台高压备用变压器，电源自110 kV 三总变电站配电装置引接。
#1、#2主变110kV 侧采用架空方式进线，#01高备变的110kV 进线也采用架空方式。
3.2主设备参数 3.2.1发电机：型号：WX21Z-073LLTP N =135MW ；U N =13.8kV ；I N =6645A ； F=50Hz, cos Φ=0.85 3.2.2主变：型号：SFP10-170000/10 170000kVA121±2×2.5%/13.8kV Ud=10.5% Y N ,d 11 3.2.3启/备变: 型号：SFZ9-16000/110 16000kVA121±8×1.25%/6.3kV Ud=10.5% Y N ,d 11 3.2.4励磁变： 型号：SCZB9-1000 1000kV 13.8/0.5kV Ud=6.5% Y N ,d 11 3.2.5厂高变：型号：SF-16000/13.816000kV13.8±2×2.5%/6.3kVUd=8% D,d-124 组织分工4.1安装单位负责设备及消缺；配合调试单位进行调试。
电气整套启动方案
新乡豫新发电有限责任公司热电项目#7机组调试作业指导书XTF—DQ101电气整套启动方案河南电力检修工程有限公司新乡分公司电气二次班2007年1月16日目次1 目的 (04)2 依据 (04)3 系统及设备简介 (04)4 调试内容及验评标准 (07)5 组织分工 (08)6 使用仪器设备 (09)7 调试应具备的条件 (09)8 调试步骤 (11)9 安全技术措施 (16)10调试记录 (17)11 附图（表） (17)1目的为了明确电气专业整套启动调试工作的任务和参建各方职责,规范整套调试项目和程序,使整套启动调试工作有组织、有计划、有秩序地顺利进行，提高调试质量，确保机组安全、稳定、经济地投入试生产运行，特制定本方案。
机组的电气专业整套启动调整试验是移交生产的最后一道工序，处于十分重要的地位，担负着很重要的作用。
通过整套启动调试工作保证整个机组的性能指标满足设计要求。
本方案仅作为电气整套启动调试原则步骤，各参与单位在会签、批准后应遵照执行。
本方案在实施过程中的修改、变更，届时由启动验收委员会任命的启动试运总指挥决定。
2依据2.1 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）及相关规程》。
2.2 《火电工程调整试运质量检验及评定标准（1996年版）》。
2.3 《火电机组达标投产考核标准（2000年版）及其相关规定》。
2.4 《电气装置安装工程电气设备交接试验标准》（GB50150-91）。
2.5 《继电保护及电网安全自动装置检验条例》。
2.6 《电力建设安全工作规程（火力发电厂部分）》。
2.7 国家及行业有关技术规范、标准。
2.8 设计、制造技术文件、资料。
2.9 相关的合同文件。
2.10 调试大纲。
3设备及系统简介3.1 系统及设备介绍新乡电厂扩建工程热电项目安装两台300MW机组，分别为#6、#7机。
本工程新建220kV开关站一座，采用双母线接线方式。
两台机组均采用发电机—变压器组接线方式，通过双母线经Ⅰ腾鲲线、Ⅱ腾鲲线与对侧220kV变电站连接。
电站发电机组整套启动电气调试方案
发电机组整套启动电气调试方案编制：审核：批准：11.工作程序2.试验项目2.1 不同转速下，转子绕组绝缘电阻测量。
2.2 不同转速下，转子绕组交流阻抗及功率损耗测量。
2.3 测量发电机定子残压及核对相序。
2.4 发电机短路特性试验，并同时校核有关电流保护和仪表。
2.5 发电机短时升高电压试验。
2.6 发电机空载特性试验，并同时校核有关电压保护及仪表。
2.7 测录发电机空载时发电机额定电压下的灭磁时间常数。
2.8 继电保护装置性能校核及试验（详见附件1）。
2.9 自动励磁调节器试验（详见附件2）。
2.10 发电机同期系统试验（详见附件3）。
2.11 发电机、变压器测量系统带负荷检查。
2.12 继电保护装置带负荷性能检验。
2.13 发电机、变压器带负荷试验及运行。
2.14 励磁系统带负荷试验及运行。
2.15 超速后转子交流阻抗测量。
2.16 高压厂用电源带负荷切换试验。
（当具备厂用电切换试验的条件后，方可进行该试验。
详见附件5）2.17 发电机甩负荷试验。
2.18 发电机带负荷运行各有关参数的监测及调整。
3.试验前应具备的条件发电机在启动前，应完成以下工作：3.1 与机组启动有关的电气一、二次回路及其设备已全部安装完毕，符合设计和规程要求，并经质检部门验收合格。
3.2 主变、厂变以及有关开关等设备的充油设备油位正常，无泄漏。
3.3 发电机、励磁变、主变、厂变及其相连的CT、PT等一次电气设备均已按制造厂有关条款要求，完成单体试验，并经检查确认各项试验结果符合规定要求。
3.4 主变及高厂变系统已完成倒受电试验，完成厂用电一、二次核相等各项试验。
（详见附件4）3.5 发电机的励磁系统、同期装置等自动装置静态试验已全部完成并经确认符合要求。
3.6 发电机、主变压器、高厂变和升压站各类继电保护装置已调试完毕并能正常投入，各定值已按定值通知单的要求整定完毕。
所有表计经校验合格并指示正确。
3.7 主变、厂变分接头已按调度要求调在规定位置。
#1发电机电气整套启动方案
目录1、概述 (1)2、编制依据 (1)3、主要电气设备参数 (2)4、整启前应具备条件 (3)5、整启前检查工作 (4)6、整套启动过程步骤 (6)7、配合汽机甩负荷试验 (12)8、组织分工及安全注意事项13#1机电气整套启动试验方案一、概述************ 自备电厂机组工程装机容量为2X 25MW,主发电机采用的是*****发电设备厂生产的QFW-25-2型无刷励磁系统发电机。
该机组的电气主接线方式为：#1、2#发电机分别经各自10KV出口断路器与厂用10KV母线相连，10KV厂用母线为单母分段接线方式，1#、2#发电机分别接于I母和H 母。
10KV厂用母线分别与1#、2#主变低压侧经进线断路器相连，后分别经1#、2#主变接入高压侧110KV GIS升压站并入系统。
现随着1#机组各专业分系统调试及分部试运工作的结束，准备对1#发电机组进行整套启动。
本次整套启动电气专业的主要工作是1#发电机动态空载、短路试验，及发电机励磁调节、同期、测量、保护、控制回路的动态试验和检查等，并在上述试验合格后对1#发电机进行首次并网操作。
为确保本次启动工作的顺利完成，特拟制该电气整套启动方案。
（由于本期工程设计10KV厂用I母线与1#发电机出口母线共用，因此1#机组整启前1#主变的倒送电及相关试验工作应已完成，此方案不再涉及。
）二、编制依据1、《电气装置工程施工及验收规范》2、《火力发电建设工程启动、试运及验收规程》（2009年版）3、《电气设备交接试验标准》（GB50150-2006）4、《四川省电力设计院电气设计图纸》5、《电力建设施工及技术验收规范》6、*****、有关厂家资料及有关技术文件三、主要电气设备技术参数1、发电机参数型号: QFW-25-2有功功率：25MW定子电压：10.5V定子电流：1718A励磁电流：351A功率因数：0.8频率: 50HZ额定转速：3000转/分冷去方式：空气冷却接法：星形2、励磁系统参数励磁变容量：2KVA励磁变变比：10.5/0.24KV接线方式：V/V励磁调节器厂家：*****发电设备厂配套产品调压范围：5%-130%额定调压精度：v 0.5%调节器通道：双通道调节方式：手动/自动3、发电机出口断路器参数型号：VD4 1225-50M额定电压：12KV额定电流：2500A频率：50HZ绝缘等级：42/75KV短时过流：50KA，3S生产厂家：*****电气公司4、主变压器主要参数型号：SZ10-12500容量：12500KVA接法：YN,d11变比：115/10.5kv短路阻抗：Ud=10.2%冷却方式：ONAN生产厂家：*****集团特变电气有限公司四、整套启动前应具备的条件：1、110KV GIS升压站已投运，110KV I母线已带电。
汽轮机电气整套启动方案示范文本
汽轮机电气整套启动方案示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月汽轮机电气整套启动方案示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1 编制目的启动试验是全面检验主机及其配套系统的设备制造、设计、施工、调试和生产准备的重要环节，在启动试验过程中检验一、二次回路（控制、励磁、测量、保护）的可靠性，是保证机组安全、经济、文明地投入生产，形成生产能力，发挥经济效益的关键性程序。
为了明确整套启动调试工作的任务和各方职责，规范整套调试项目和程序，使整套启动调试工作有组织、有计划、有秩序地进行，特编制本措施用于指导发电机组整套启动试验过程。
2 编制依据2.1. 《火力发电厂基本建设工程启动及竣工验收规程（1996版）》；2.2. 《火电工程启动调试工作规定》；2.3. 《电气装置安装工程电气设备交接试验标准》GB50150-2006；2.4. 《火电工程调整试运质量检验及评定标准》；2.5. 《电力系统自动装置检验条例》；2.6. 有关行业和厂家的技术标准；2.7. 设计图纸和制造厂家安装、调试说明书；3 主要设备参数3.1. 发电机型号：QFW-15-2额定功率：15MW额定电压：10500V额定电流：1031A额定励磁电流：259A冷却方式：空冷额定功率因数：0.8额定频率：50Hz额定转速：3000 r/min制造厂家：山东济南发电设备厂3.2. 发电机保护型号PMC-6510 深圳市中电电力技术有限公司PMC-664G 深圳市中电电力技术有限公司PMC -700G 深圳市中电电力技术有限公司3.3. 同期装置型号WX-98电压100V制造厂家江苏国瑞3.4. 励磁变型号BK-2KVA额定容量 2 KVA 额定电压10.05 KV /220V制造厂家淄博博山汇利电控成套仪表厂出厂日期 2011 年1月3.5 发电机开关型号：额定容量：额定电压：制造厂家：出厂日期：4 组织分工4.1. 试验过程中的试验接线、巡回测量、增/减励磁的操作以及开关的远方操作，由调试、安装单位人员负责，生产单位运行人员配合；4.2. 试验过程中有关短路线的拆装，设备的维护、消缺以及临时设施的制作安装和系统恢复接线等由安装、调试单位负责，生产单位运行人员复核；4.3. 启动前的绝缘电阻测量、地刀、电压互感器及高压、低压熔断器的投入与退出，直流系统投入与退出，与调度联系并网及并网操作，并网后及试运行监盘工作由安装调试单位负责，安装及生产单位配合。

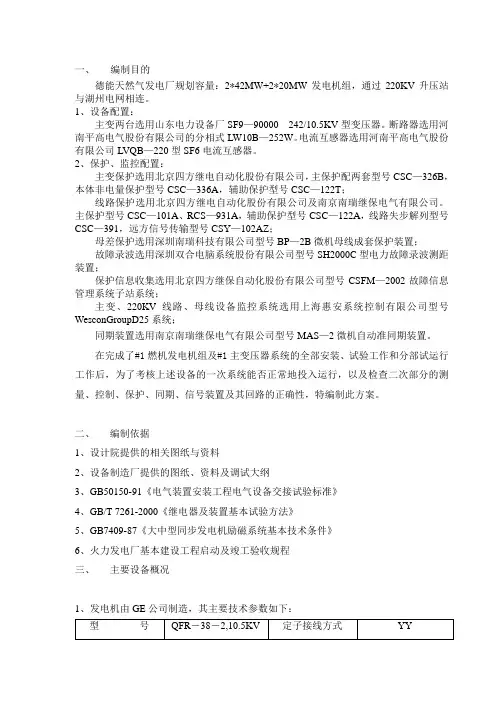

燃机机组电气整套启动方案(修正版)
一、编制目的德能天然气发电厂规划容量：2*42MW+2*20MW发电机组，通过220KV升压站与湖州电网相连。
1、设备配置：主变两台选用山东电力设备厂SF9—90000 242/10.5KV型变压器。
断路器选用河南平高电气股份有限公司的分相式LW10B—252W。
电流互感器选用河南平高电气股份有限公司LVQB—220型SF6电流互感器。
2、保护、监控配置：主变保护选用北京四方继电自动化股份有限公司，主保护配两套型号CSC—326B，本体非电量保护型号CSC—336A，辅助保护型号CSC—122T；线路保护选用北京四方继电自动化股份有限公司及南京南瑞继保电气有限公司。
主保护型号CSC—101A、RCS—931A，辅助保护型号CSC—122A，线路失步解列型号CSC—391，远方信号传输型号CSY—102AZ；母差保护选用深圳南瑞科技有限公司型号BP—2B微机母线成套保护装置；故障录波选用深圳双合电脑系统股份有限公司型号SH2000C型电力故障录波测距装置；保护信息收集选用北京四方继保自动化股份有限公司型号CSFM—2002故障信息管理系统子站系统；主变、220KV线路、母线设备监控系统选用上海惠安系统控制有限公司型号WesconGroupD25系统；同期装置选用南京南瑞继保电气有限公司型号MAS—2微机自动准同期装置。
在完成了#1燃机发电机组及#1主变压器系统的全部安装、试验工作和分部试运行工作后，为了考核上述设备的一次系统能否正常地投入运行，以及检查二次部分的测量、控制、保护、同期、信号装置及其回路的正确性，特编制此方案。
二、编制依据1、设计院提供的相关图纸与资料2、设备制造厂提供的图纸、资料及调试大纲3、GB50150-91《电气装置安装工程电气设备交接试验标准》4、GB/T 7261-2000《继电器及装置基本试验方法》5、GB7409-87《大中型同步发电机励磁系统基本技术条件》6、火力发电厂基本建设工程启动及竣工验收规程三、主要设备概况1、发电机由GE公司制造，其主要技术参数如下：型号QFR－38－2,10.5KV 定子接线方式YY额定视在功率47．5MVA额定有功功率38MW额定功率因数0.80 冷却方式空冷额定定子电流2611.8A 励磁方式自并励额定定子电压10.5kV 绝缘等级 F额定转速3000rpm 频率50Hz励磁电压：162V 励磁电流：860A启励电压： V 启励电流： A2、主变主要技术参数如下：型号SFP9-90000/220额定频率50Hz额定容量90MV A 接线组别Ynd-11额定电压242±2×2.5%/10.5KV阻抗电压16.0%四、启动试验范围启动试验的范围如后附图所示，图中设备相应的二次设备均包括在启动范围之内：1、#1发电机及其附属设备，包括出线PT柜、封闭母线、中性点柜；2、#1机励磁系统；3、#1主变及其附属设备；4、#1主变220kV间隔设备；5、DCS系统、网络监控系统以及与＃1机启动相关的保护、控制和测量回路等。
汽轮机电气整套启动方案
汽轮机电气整套启动方案1 编制目的启动试验是全面检验主机及其配套系统的设备制造、设计、施工、调试和生产准备的重要环节，在启动试验过程中检验一、二次回路（控制、励磁、测量、保护）的可靠性，是保证机组安全、经济、文明地投入生产，形成生产能力，发挥经济效益的关键性程序。
为了明确整套启动调试工作的任务和各方职责，规范整套调试项目和程序，使整套启动调试工作有组织、有计划、有秩序地进行，特编制本措施用于指导发电机组整套启动试验过程。
2 编制依据2.1. 《火力发电厂基本建设工程启动及竣工验收规程（1996版）》；2.2. 《火电工程启动调试工作规定》；2.3. 《电气装置安装工程电气设备交接试验标准》GB50150-2006；2.4. 《火电工程调整试运质量检验及评定标准》；2.5. 《电力系统自动装置检验条例》；2.6. 有关行业和厂家的技术标准；2.7. 设计图纸和制造厂家安装、调试说明书；3 主要设备参数3.1. 发电机型号： QFW-15-2额定功率： 15MW额定电压： 10500V额定电流： 1031A额定励磁电流：259A冷却方式：空冷额定功率因数：0.8额定频率： 50Hz额定转速： 3000r/min制造厂家：山东济南发电设备厂3.2. 发电机保护型号 PMC-6510 深圳市中电电力技术有限公司 PMC-664G 深圳市中电电力技术有限公司PMC-700G 深圳市中电电力技术有限公司3.3. 同期装置型号 WX-98电压100V制造厂家江苏国瑞3.4. 励磁变型号 BK-2KV A额定容量 2KV A 额定电压10.05 KV /220V制造厂家淄博博山汇利电控成套仪表厂出厂日期 2011 年1月3.5 发电机开关型号：额定容量：额定电压：制造厂家：出厂日期：4 组织分工4.1. 试验过程中的试验接线、巡回测量、增/减励磁的操作以及开关的远方操作，由调试、安装单位人员负责，生产单位运行人员配合；4.2. 试验过程中有关短路线的拆装，设备的维护、消缺以及临时设施的制作安装和系统恢复接线等由安装、调试单位负责，生产单位运行人员复核；4.3. 启动前的绝缘电阻测量、地刀、电压互感器及高压、低压熔断器的投入与退出，直流系统投入与退出，与调度联系并网及并网操作，并网后及试运行监盘工作由安装调试单位负责，安装及生产单位配合。
电厂整套启动方案
机组整套启动方案目录1.整套启动方案编写说明2.#1机组整套启动原则方案3.#1机组整套启动必备条件3.1总体3.2锅炉3.3汽机3.4电气3.5热控3.6化学3.7输煤、制粉、除灰系统4.#1机组整套启动准备工作5.#1机组整套启动调试内容及时间安排5.1空负荷调试阶段5.2带负荷调试阶段5.3 满负荷168h试运阶段6.#1机组整套启动调试质量目标#1机组整套启动方案1.整套启动方案编写说明1.1按国家电力公司2001年版《火电机组达标投产考核标准》300MW以上机组从首次点火吹管至机组完成168h满负荷试运的工期≤90天为标准，因此，计划从点火冲管至机组完成168h满负荷试运共计90天的时间分配如下：冲管5天；整套启动条件具备时间15天；整套启动准备时间5天；空负荷启动时间5天；汽轮机翻瓦及消缺15天；带负荷调试30天；168试运行15天；共计90天。
1.2整套启动方案所提出的调试项目、内容及质量目标，是按电力工业部96版《火力发电厂基本建设工程启动及竣工验收规程》,电力工业部建设协调司96版《火电工程启动调试工作规定》, , 《建设国际一流电厂工作规划及实施大纲》的规定所决定。
1.3本整套启动方案主要说明#1机组在整套启动的原则方案及整套启动时的必备条件、调试项目、调试时间安排，以便现场各方人员对机组整套启动的情况心中有底，做好各自责任范围内的工作，顺利完成整套启动任务。
1.4 与本整套启动方案相配套的措施有“#1机组锅炉整套启动调试措施” ,“#1机组汽机整套启动调试措施” ,“#1机组电气整套启动调试措施” ,“#1机组整套启动期间水汽质量监督措施”,“机、电、炉横向大联锁试验措施”。
相关专业调试内容可见这些措施。
2.#1机组整套启动原则方案按1996年版《火力发电厂基本建设工程启动及竣工验收规程》，整套启动试运分空负荷调试、带负荷调试和满负荷试运三个阶段进行。
并按排在满负荷调试168小时前完成甩负荷试验。
金冠电气整套启动试验方案
1．编制目的电气整套启动及动态试验是机组并网发电及投入运行前的重要试验项目之一，它是对机组电气性能的综合评价，关系到机组能否尽早进入试生产阶段，而且由于试验是在汽轮机3000转/分状态下进行的，要求试验过程应尽可能短，测试项目齐全完整，试验数据准确可靠。
为了使电气整套启动工作做到有条不紊，安全快捷，顺利圆满，特编制本方案。
2．编制依据2．1《火电工程启动调试工作规定》（1996年版）；2．2《电气装置安装工程电气设备交接试验标准》（GB50150--91）；2．3《火力发电厂基本建设工程及竣工验收规程》(1996年版)；2．4 河南电力设计院关于金冠能源投资有限公司的有关设计图纸及资料；2．5上海电机厂的有关技术参数及相关规范和标准；2．7其它有关厂家的技术资料；2．8金冠能源投资有限公司的有关设备编号及命名。
3．主要设备简介3．1 金冠能源投资有限公司135MW汽轮发电机组是上海电机厂生产制造的，其规格参数如下：型号 QFS-135-2额定功率 135 MW额定电压 15750 V额定电流 5822 A额定频率 50 Hz额定转速 3000 r/min额定功率因数 0.85空载励磁电压 109 V空载励磁电流 785 A额定励磁电压 280 V额定励磁电流 1750 A生产厂家上海汽轮发电机有限公司3．3 机组主变压器是由西安电力变压器厂生产的，其参数为：型号：SFP9-170000/110 额定容量：170000KVA额定电压：（121±2⨯2.5%）/15.75KV 额定电流：811/6232A联接组标号：Yn.d11 额定频率：50HZ冷却方式：ODAF 相数：3产品编号：20021393．4 高压厂用变压器也是由沈阳变压器厂生产的，其参数为：型号：SF9-20000/15.75 联结组标号：Y, y0额定容量： 20000KVA 额定频率：50HZ额定电压：（15.75±2⨯2.5%）/6.3KV3．5 发电机励磁系统是由上海发电设备成套设计研究所生产的，包括两套自动励磁调节装置。
变电站电气整套启动调试措施
编号：QY-DQ-002-2011陕西奥维乾元化工有限公司热电工程2×50MW#1机组电气整套启动调试措施西北电力建设第一工程公司调试试验中心编制时间：2011年6月科技档案审批单报告名称： #1机组电气整套启动调试措施编号：QY-DQ-002-2011 出报告日期：2011年6月保管年限：长期密级：一般试验负责人：张纪峰试验地点：奥维乾元化工有限公司热电车间参加试验人员：张纪峰、杨剑锋、李进京参加试验单位：西北电力建设第一工程公司（调试试验中心）、陕西奥维乾元化工有限公司热电车间、北京华旭监理有限公司、江苏华能建设工程集团有限公司等拟稿：张纪峰审核：魏远批准：周国强目录1. 编制目的2. 编制依据3．调试质量目标4．系统及主要设备技术规范5．调试范围6．启动调试前应具备的条件7．调试工作程序8．调试步骤9．组织分工10．安全注意事项1．编制目的电气整套启动调试是电气设备投运前对设备性能及接线的一次全面检查，为使工作顺利进行，防止遗漏试验项目，使调试工作有序、有计划、有目的地进行，同时也为了提前做好各项准备工作，保证系统安全顺利投入运行，特编制此措施。
2．编制依据2.1《火力发电建设工程启动试运及验收规程（2009年版）》2.2《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号2.3《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号2.4《火电施工质量检验及评定标准》（电气专业篇）2.5《火电机组达标投产考核标准（2001年版）》电力工业部2.6《电力建设安全工作规程》（火力发电厂部分）2.7《电力安全工作规程》（发电厂和变电所电气部分）2.8《火电、送变电工程重点项目质量监督检查典型大纲》2.9《电力建设基本工程整套满负荷试运质量监督检查典型大纲》2.10《电气装置安装工程·电力设备交接试验标准GB50150》2.11《防止电力生产重大事故的二十五项重点要求（2000年版）》2.12 相关厂家产品说明书及设计院资料3．调试质量目标符合部颁《火电工程调整试运质量检验及评定标准（1996年版）》中有关系统及设备的各项质量标准要求，在机组的整个整套启动试运过程中不发生任何一起恶性事故，确保#1、#2机组安全、可靠投运。
夏港电厂#6机电气整套启动方案
GC-FA-2005-0287江阴苏龙发电有限公司2×330MW六号机组电气整套启动调试措施编制单位：江苏省电力试验研究院（江苏方天电力工程有限公司）会审单位：江阴苏龙发电有限公司山东省电力建设第二工程公司江苏兴源电力建设监理有限公司编制时间： 2005 年 4 月版次：第1版本方案于 2005 年 4 月 12 日经江阴苏龙发电有限公司、山东省电力建设第二工程公司、江苏兴源电力建设监理有限公司、江苏省电力试验研究院四方讨论通过。
编写:初审:审核:批准:目录1.编制依据 (1)2.调试目的............ ..... . (1)3.调试对象(设备参数)... .. (1)4.调试范围............. (2)5.调试流程 (2)6.发变组整套启动前的准备条件 (2)7.整套起动试验步骤及试验内容 (3)8.试验组织分工及职责........................... . (7)9.环境、职业健康安全风险因素控制措施........... (7)10.附录...................................... . (7)1.编制依据1.1 《电力建设施工验收技术规范》。
1.2 电机厂编制的产品说明书。
1.3 GB50150-91《电气装置安装工程电气设备交接试验标准》。
1.4 《火力发电厂基本建设工程启动及竣工验收规程》。
2.调试目的通过整套启动电气试验，对投入的电气一次、二次设备进行全面检查，对发电机、励磁系统、发变组保护、线路保护等设备进行考核，确保机组安全、可靠地投运。
3.调试对象(设备参数)3.1 发电机（双水内冷汽轮发电机）型号：QFS2-330-2-20额定功率：330MW容量：388MVA额定电压：20kV额定电流：11207A功率因数：0.85接线：2－Y空载励磁电流：716A空载励磁电压：141V满载励磁电流：1945A满载励磁电压：447V制造厂：上海电机厂3.2励磁变型号：ZSCB9-3000/20,yd11容量：3000KVA阻抗电压：Ud=8.0％变比：20/0.9kV3.3 主变型号：SFP10－400000/220容量：400000kVA额定电压：242±2×2.5% /20kV接线组别：YN，d11阻抗电压：Ud=13.89%制造厂：保定天威保变电气股份有限公司3.4 高厂变型号：SFF10-40000/20容量：40000kVA额定电压：20 2×2.5% /6.3kV接线组别：Dyn1-yn1阻抗电压：Ud=6.98％制造厂：保定天威保变电气股份有限公司3.5 保护设备3.5.1 发电机保护发电机差动、负序过流保护、发电机定子接地（3ω，3U0）、发电机定子匝间保护、对称/不对称过负荷（定时限）、失磁保护、转子一点接地保护、转子两点接地保护、励磁绕组过负荷、阻抗保护、发电机失步保护、发电机逆功率保护、程跳逆功率保护、发电机断水保护、主汽门关闭等。
火电厂整套启动电气调试方案
1.11 《电力建设基本工程整套满负荷试运质量监督检查典型大纲》
1.12 《新建发电机组启动试运行阶段可靠性评价办法》
1.13 《电气装置安装工程·电力设备交接试验标准
GB50150》
1.14 《电力系统自动装置检验条例》
1.15 《火电机组启动验收性能试验导则》
1.16 《变送器校验规程》
1.17 《辽宁电力科学研究院质量管理标准》
4.3 对于大型发电机变压器组，根据《电气设备交接试验标准》第
2.0.17
条之规定，若发电机本身的短路特性有制造厂出厂试验报告时，可只录
2
取整个机组的短路特性
同时为了检查主变高压侧电流互感器接线的正确性，在高压侧电流互感
器外侧准备好一组短路线，如果此短路线只为检查电流互感器接线用
可利用一把出线接地刀，否则要根据短路线材质计算出短路线截面积
励磁操作屏 50V 接测试仪 对于采用励磁变的发电机组此项接线取消 4.20 准备好卡钳相位表二块（备用一块）、万用表四块、相序表一块 4.21 利用综合测试仪测量灭磁时间常数，也可用光线示波器进行 5 检查工作 5.1 一次系统检查 5.1.1 检查主变高压侧断路器在断位 5.1.2 检查主变高压侧断路器两侧隔离刀在断位 5.1.3 检查断路器检修接地刀在断位 5.1.4 主变中性点接地刀接地良好 5.1.5 发电机灭磁开关断位 5.1.6 机组第一次启动将采用感应调压器励磁（备用励磁系统），断开 感应调压器输出直流开关（备励开关），并确认感应调压器最地位 注：根据机组情况，可采用其它备用励磁方式 5.1.7 6KV 厂用电工作进线电压互感器在工作位置，二次保险在投入运 行状态 5.1.8 主变冷却系统投入 5.1.9 高压厂用变冷却系统投入 5.2 二次系统 5.2.1 主变高压侧断路器控制直流断位 5.2.2 发变组保护直流电源合位 5.2.3 灭磁开关控制直流断位 5.2.4 机组信号直流投入 5.2.6 发电机电压互感器二次保险投入 5 5.2.7 保护部分 5.2.7.1 需退出的保护 保护 名称 原理编号 退出位置 退出时间 恢复时间 发电机差动保护 主变差动保护 定子 95%接地保护 逆功率保护 失磁保护
燃机机组电气整套启动方案
燃机机组电气整套启动方案目录一、前言 (3)二、燃机机组简介 (3)2.1 燃机类型及特点 (4)2.2 燃机机组结构 (5)2.3 燃机机组功能 (7)三、电气系统概述 (8)3.1 电气系统组成 (9)3.2 电气系统图示 (11)3.3 电气系统主要设备及其功能 (12)四、电气整套启动前准备 (13)4.1 设备检查与准备工作 (14)4.2 电气系统调试 (16)4.3 安全措施 (17)五、电气整套启动过程 (18)5.1 启动前检查 (19)5.2 启动步骤 (20)5.2.1 点火系统启动 (21)5.2.2 汽轮机启动 (21)5.2.3 发电机并网 (23)5.3 启动后检查与调整 (23)六、电气整套启动后的检查与试验 (25)6.1 检查与测量 (26)6.2 试验项目 (27)6.2.1 电气保护装置试验 (28)6.2.2 电气联锁装置试验 (30)6.2.3 直流系统试验 (31)七、安全性与可靠性 (32)7.1 安全防护措施 (34)7.2 防止电气故障措施 (35)7.3 可靠性分析及保障措施 (36)八、维护与保养 (37)8.1 日常检查与维护 (39)8.2 定期保养 (40)8.3 备用设备管理 (41)九、培训与操作指南 (42)9.1 培训内容 (43)9.2 操作流程 (44)9.3 应急处理方案 (44)十、总结与展望 (46)10.1 实施效果评估 (47)10.2 改进与优化建议 (49)10.3 展望未来发展趋势 (50)一、前言随着科技进步和工业发展的不断推进，燃气轮机（燃机）机组在电力、能源等领域的应用日益广泛。
为确保燃机机组的正常运行和高效运作，电气整套启动方案的制定和实施显得尤为重要。
本方案旨在明确燃机机组电气启动的全过程，指导操作人员进行正确的启动操作，以确保机组启动过程中的安全性和稳定性。
本方案还旨在为相关人员提供操作参考和理论依据，确保燃机机组在各种条件下均能顺利启动，为后续的电力供应和能源生产奠定坚实的基础。
发电厂电气整套启动方案
山西########冶金材料有限公司余热发电项目电气整套启动方案编写：审核：批准：山西####电力技术服务有限公司####项目部2010年5月目录一、概述 (2)二、调试目的 (2)三、编制依据 (3)四、调试用仪器、仪表 (3)五、调试范围 (3)六、组织与分工 (4)七、整套启动前应具备的条件 (4)八、试验内容 (5)九、带电前主要检查项目 (6)十、整套启动试验操作步骤 (6)十一、安全注意事项 (8)十二、整套启动时间安排： (9)一、概述##########系余热发电工程，本次工程采用洛阳发电设备厂生产制造的QF-K6-2型6000KW空气冷却两极汽轮发电机3台，采用励磁变压器输出电压经静止可控硅功率整流桥整流调整后供给励磁，即自并励励磁方式。
发电机以单机形式接入10kV系统。
通过发电机成套启动试验，对电气主要系统的一次设备和继电保护、自动装置及指示仪表进行全面检查，确保整个系统安全、可靠地投入运行。
为保证整个过程的顺利进行，特制定本方案。
发电机参数如下：型号 QF-K6-2额定功率 6000KW额定定子电压 10500V额定定子电流 412.4A额定转速 3000r/min额定频率 50HZ额定励磁电压 116.5V额定励磁电流 250A额定功率因数 0.8接线方式 Y绝缘等级/使用等级 F/B制造厂洛阳发电设备厂二、调试目的2.1 通过整套启动试验对一、二次电气设备进行全面考核和检查，暴露电气一次、二次系统在设计、制造、安装方面可能存在的问题，并尽快加以解决，确保机组安全，可靠的顺利投产。
2.2通过发电机特性试验录取发电机组特性数据,与厂家出厂试验报告比对，以确保发电机组安全可靠的投入运行。
2.3确保发电机组全部高压互感器、高压电缆，发电机励磁系统灭磁开关、整流装置、保护测控装置安全可靠的投入运行。
2.4通过整套启动试验，检查调整发电机组继电保护、自动准同期装置、手动同期装置、自动励磁调节器,使其正确投入，可靠运行。
夏港电厂#6机电气整套启动方案
GC-FA-2005-0287江阴苏龙发电有限公司 2X 330MW 六号机组电气整套启动调试措施编制单位：江苏省电力试验研究院会审单位：（江苏方天电力工程有限公司）江阴苏龙发电有限公司山东省电力建设第二工程公司江苏兴源电力建设监理有限公司编制时间：2005年4月版次：第1版本方案于2005年4月12日经江阴苏龙发电有限公司、山东省电力建设第二工程公司、江苏兴源电力建设监理有限公司、江苏省电力试验研究院四方讨论通过。
编写:初审:审核:批准:1. 编制依据......................... . (1)2. 调试目的 ........................ . (1)3. 调试对象（设备参数） (1)4. 调试范围 ........................ . (2)5. 调试流程 ........................ . (2)6. 发变组整套启动前的准备条件 (2)7. 整套起动试验步骤及试验内容 ................ (3)8. 试验组织分工及职责 (7)9. 环境、职业健康安全风险因素控制措施 (7)10. 附录 ........................ .. (7)1. 编制依据1.1 《电力建设施工验收技术规范》。
1.2 电机厂编制的产品说明书。
1.3 GB50150-91 《电气装置安装工程电气设备交接试验标准》1.4 《火力发电厂基本建设工程启动及竣工验收规程》。
2. 调试目的通过整套启动电气试验，对投入的电气一次、二次设备进行全面检查，对发电机、励磁系统、发变组保护、线路保护等设备进行考核，确保机组安全、可靠地投运。
3. 调试对象（设备参数）3.1 发电机（双水内冷汽轮发电机）型号： QFS2-330-2-20 额定功率： 330MW 容量：388MVA 额定电压： 20kV 额定电流： 11207A 功率因数： 0.85 接线： 2－Y 空载励磁电流： 716A 空载励磁电压： 141V 满载励磁电流： 1945A 满载励磁电压： 447V 制造厂：上海电机厂3.2 励磁变型号： ZSCB9-3000/20,yd11容量： 3000KVA阻抗电压： Ud=8.0％变比： 20/0.9kV3.3 主变型号： SFP10－400000/220容量： 400000kVA额定电压：242± 2X 2.5% /20kV接线组别： YN，d11阻抗电压： Ud=13.89%制造厂：保定天威保变电气股份有限公司3.4 高厂变型号： SFF10-40000/20容量： 40000kVA额定电压： 20 2X 2.5% /6.3kV接线组别： Dyn1-yn1阻抗电压： Ud=6.98％制造厂：保定天威保变电气股份有限公司3.5 保护设备3.5.1 发电机保护发电机差动、负序过流保护、发电机定子接地（3®, 3U0、发电机定子匝间保护、对称/ 不对称过负荷（定时限）、失磁保护、转子一点接地保护、转子两点接地保护、励磁绕组过负荷、阻抗保护、发电机失步保护、发电机逆功率保护、程跳逆功率保护、发电机断水保护、主汽门关闭等。
电气整套启动调试方案
平顶山第二发电厂一期2×1000MW机组工程调试作业指导书PTF-DQ101电气整套启动调试方案目次1 目的 (4)2 编制依据 (4)3 设备系统简介 (4)4 调试内容及质量指标 (7)5 组织分工 (8)6 仪器设备的配置 (9)7 调试应具备的条件 (9)8 调试步骤 (10)9 安全健康与环境要求 (20)10 附录 (21)1 目的规范机组电气整套启动调试工作程序,确定各系统设备整套启动的试验项目和操作步序,明确整套启动各阶段电气专业调试工作的任务和参与整套启动调试工作各方的职责，确保机组整套启动工作安全、可靠、顺利地完成。
2 编制依据2.1 《火力发电建设工程启动试运及验收规程》(DL/T5437-2009)。
2.2 《火电工程启动调试工作规定》（建质[1996]40号）。
2.3 《火电工程调整试运质量检验及评定标准》(建质[1996]111号)。
2.4 《电气装置安装工程电气设备交接试验标准》（GB50150-2006）。
2.5 《电力工程投产达标管理办法》（中电建协工[2006]6号）。
2.6 《电力建设安全健康与环境管理工作规定》(国家电网工[2003]168号)。
2.7 《国家电网公司电力安全工作规程（变电部分）》（国家电网安监[2009]664号）。
2.8 《国家电网公司发电厂重大反事故措施（试行）》（国家电网生 [2007]883号）。
2.9 《国家电网公司十八项电网重大反事故措施》（国家电网生技[2005]400号）。
2.10 《调试管理细则》（中电投电力工程有限公司鲁阳项目）。
2.11 《试运组织机构管理程序》（中电投电力工程有限公司 70411010000-2008）。
2.12 《电力建设工程预算定额》调试工程(中电联技经[2007]15号)。
2.13 机组调试大纲。
2.14 设计、设备相关资料。
2.15 机组并网调度措施3 设备系统简介3.1 设备系统概述本期工程为2×1000MW超超临界燃煤汽轮发电机组，两台机组采用发电机－变压器组接入厂内500kV母线，发电机出口不装设断路器。
发电厂电气整套启动试验
3、当电机有匝间绝缘时，应进行匝间耐压试验，在 定子额定电压值的 130%（不超过定子最高电压）下 持续 5min；（一般汽轮发电机都没有匝间绝缘）；
发电厂电气整套启动试验
目的
电气整套启动试验是动态检查发电机、变压器（主 变、高压厂变、励磁变）等一次设备在运输、安装、 单体试验后的完好性，检查其动态特性曲线、性能 参数的正确性；同时是对励磁系统、继电保护装置、 控制测量系统以及同期系统的动态大检查。
规程要求
1、测量的数值与产品出厂试验数值比较，应在测量 误差范围以内；
试验内容： 在静态开环试验的基础上，动态检查AVR闭环调节的
基本功能（起励、调差、电压测量、放大、稳压、移相触 发、晶闸管整流等环节），自动、手动通道基准参数的调 整以及PID参数的优化、AVR的响应速度、调节品质的检查, 以及限制与保护功能的测试。
发电机空载时励磁系统试验
试验目的： 1、检查励磁变二次回路接线、变比、极性、相
短路试验注意事项（一）
试验前要解除电气与机炉的所有联锁关系（电气故 障关主汽门、甩负荷、减出力，并网信号等均应解 除）。
试验前应明确短路点位置，各组CT的用途、电流走 向。
最大试验电流计算出
相应的二次值，作为检验实测值的对照依据。
短路试验注意事项（二）
1) 发变组短路试验 2) 发电机空载特性试验 3) 发电机空载时励磁系统的试验 4) 假同期试验 5) 发电机并网 6) 发电机带负荷后电气试验
交流阻抗
测量发电机转子的交流阻抗、功率损耗及绝缘电阻
0号机整套启动电气试验方案
0号发电机起机电气试验方案
一．试验目的：
测定发电机的有关特性参数，判断0号发电机大修后的各项指标是否达全优。
二．试验前应具备的条件：
1．发电机本体已安装完毕。
2．所有的电气试验均合格。
一、二次设备检修工作均已完毕，继电保护及仪表的调试工作完毕。
3．一切工作就绪，机组具备正常运行条件。
三．启动前的准备工作：
1．准备好试验用的所有仪器、仪表、试验记录。
分工要明确。
2．备好发电机出口短路用的短路板,工发电机短路试验用. 3．检查发电机出口1001开关及其刀闸均在断开位置。
4．检查所有PT、避雷器及励磁变的一、二次铅丝均应完好，投入所有PT、避雷器及励磁变的保险，合上1G、2G、3G、4G、5G、6G刀闸及发电机中性点刀闸G。
5．检查灭磁开关FMK在断开位置，取出FMK操作保险9RD、10RD。
6．检查发电机所有保护压板在断开位置。
四．试验内容：
1．静态及低转速下的试验：
1.1测量不同转速下发电机转子的交流阻抗。
分别在3（盘车）、500r/min、1200r/min、3000r/min（超速后）时，测量发电机转子的交流阻抗，其数值与出厂及历次试验相比不应有明显的变化。
2．发电机零起升压及空载试验：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新乡豫新发电有限责任公司热电项目#7机组调试作业指导书XTF—DQ101电气整套启动方案河南电力检修工程有限公司新乡分公司电气二次班2007年1月16日目次1 目的 (04)2 依据 (04)3 系统及设备简介 (04)4 调试内容及验评标准 (07)5 组织分工 (08)6 使用仪器设备 (09)7 调试应具备的条件 (09)8 调试步骤 (11)9 安全技术措施 (16)10调试记录 (17)11 附图（表） (17)1目的为了明确电气专业整套启动调试工作的任务和参建各方职责,规范整套调试项目和程序,使整套启动调试工作有组织、有计划、有秩序地顺利进行，提高调试质量，确保机组安全、稳定、经济地投入试生产运行，特制定本方案。
机组的电气专业整套启动调整试验是移交生产的最后一道工序，处于十分重要的地位，担负着很重要的作用。
通过整套启动调试工作保证整个机组的性能指标满足设计要求。
本方案仅作为电气整套启动调试原则步骤，各参与单位在会签、批准后应遵照执行。
本方案在实施过程中的修改、变更，届时由启动验收委员会任命的启动试运总指挥决定。
2依据2.1 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）及相关规程》。
2.2 《火电工程调整试运质量检验及评定标准（1996年版）》。
2.3 《火电机组达标投产考核标准（2000年版）及其相关规定》。
2.4 《电气装置安装工程电气设备交接试验标准》（GB50150-91）。
2.5 《继电保护及电网安全自动装置检验条例》。
2.6 《电力建设安全工作规程（火力发电厂部分）》。
2.7 国家及行业有关技术规范、标准。
2.8 设计、制造技术文件、资料。
2.9 相关的合同文件。
2.10 调试大纲。
3设备及系统简介3.1 系统及设备介绍新乡电厂扩建工程热电项目安装两台300MW机组，分别为#6、#7机。
本工程新建220kV开关站一座，采用双母线接线方式。
两台机组均采用发电机—变压器组接线方式，通过双母线经Ⅰ腾鲲线、Ⅱ腾鲲线与对侧220kV变电站连接。
新建220kV开关站内设置网络继电器室，配置220kV配电设备的计量、测量、监控、保护及自动装置等二次系统设备。
220kV线路保护采用双重化配置，以光纤作为线路两侧保护装置信息交换通道。
另在网络继电器室内设置母线保护屏双重化配置、母联保护屏、线路保护屏、PT并列屏、电能表屏、测控屏、220kV故障录波屏、保护故障信息屏等装置。
发变组单元保护装置采用南京南瑞生产的RCS-985数字式发电机变压器保护装置，双重化配置。
两台机组保护电子设备间各配置一台故障录波装置，为机组提供故障或异常瞬时波形记录。
发电机至主变、高厂变采用封闭母线连接。
每台机组设置一台高压厂用工作变压器，高厂变高压侧电源由发电机出口引接，低压侧接至6kV工作母线A、B段。
#6、#7机组设计一台起备变作为起动备用电源，起备变的配电装置布置在本期220kV变电站的间隔。
主厂房内#6、#7机组6kV工作母线各分为两段布置，6kV各工作段备用电源分别经共箱母线连接至起备变低压侧。
每台机组6kV工作段配有高压厂用电源快切装置一套（MFC2000-2），工作电源和备用电源之间可以进行正常操作切换和事故自动快速切换，满足了机组运行时对厂用电源的要求。
两台机组的发电机变压器单元厂用配电装置及起备变系统的测量、控制、信号全部进入机组DCS控制系统，220kV变电站线路、母联、电压互感器在NCS控制，大大提高了机组的自动化运行水平。
3.2 电气主要设备技术规范3.2.1 发电机发电机由东方电机股份有限公司生产，型号为QFSN-300-2-20B型，冷却方式为水、氢、氢发电机。
3.2.2 主变主变压器由保定天威保变电气股份有限责任公司生产，型号为SFP-370000/220。
3.2.3 启动备用变压器高压启备变由保定天威保变电气股份有限公司生产，型号为SFFZ-50000/220。
3.2.4 高压厂用变压器高厂变压器由保定天威保变电气股份有限公司生产，型号为SFF-50000/20。
3.2.5 送配电装置3.2.6 主要二次设备4 调试内容及验评标准4.1 调试内容4.2 验评标准为《火电工程调整试运质量检验及评定标准（1996年版）》中有关整套启动阶段所涉及到的验评内容、标准、方法。
5 组织分工5.1 整套启动试验应在整套试运小组的统一指挥下进行，各有关单位分工明确，职责清楚，密切合作完成整套启动的试验工作。
5.2 电气调试人员负责启动试验过程中二次设备操作的监护，试验的接线，二次回路的测量检查，记录并整理试验数据。
试验工作应严格按照方案要求进行。
5.3 运行人员负责试验中的有关操作，并按代管协议进行运行设备的代管。
5.4 安装人员负责临时试验接线的安装、拆除及一次设备操作的监护，负责主要设备的巡视检查及设备缺陷的处理。
5.5 运行的当班值长负责与电网调度联系。
6 使用仪器设备完成整套启动试运阶段的试验、试运工作须配备好以下仪器、设备。
7 调试应具备的条件7.1 调试应具备的条件7.1.1 发变组及其附属系统的一次设备已按照《电气装置安装工程电气设备交接试验标准》的规定试验合格并通过验收签证，具备投运条件。
7.1.2 发变组及厂用电系统保护按提供的定值通知单整定校验完毕，二次回路调试结束，传动试验结束并通过验收签证，具备投运条件。
7.1.3 测量仪表、变送器校验完毕，二次回路调试结束，具备投运条件。
7.1.4 励磁调节器、同期装置、故障录波器等静态试验完毕，二次回路调试结束，传动试验结束并通过验收签证，具备动态试验条件。
7.1.5 UPS不停电电源装置工作正常，输出电压性能良好，自动切换正常，传动试验结束并通过验收签证。
7.1.6 柴油发电机系统调试完毕，处于良好备用状态。
7.1.7 厂用电快切装置静态试验完毕，传动试验结束并通过验收签证。
7.1.8 发变组及厂用电系统所有的控制、保护、信号回路传动正常，符合设计要求，并经验收签证。
7.1.9 所有的电气设备配电室、专用间名称编号齐全，标识清楚，危险部位应按安全规程的要求悬挂警示牌。
7.1.10 经单体试验、分系统试运检验合格，所有辅助电气设备通过验收签证，具备整套启动条件。
7.1.11 Ⅰ腾鲲线、Ⅱ腾鲲线220kV线路的光纤、高频通道对调试验正常，线路具备送电条件。
（注：#7机整起时）7.1.12 发电机辅助系统（氢、水、油系统）分系统试运完毕，具备整套启动条件。
7.1.13 锅炉、汽机及其附属系统分系统试运完毕，辅机联锁试验结束并通过验收签证，具备整套启动条件。
7.1.14 照明系统完善，事故照明及特殊照明能正常投用。
7.1.15 通讯、远动、电量远传设备调试完毕，AGC系统可以投运，满足试验、生产需要。
7.1.16 在#6机（#7机）试验区域及公用设施区域内，所有土建工作完毕，孔洞沟道盖板齐全，围拦完整，道路通畅，通风良好，现场清理干净，无关人员撤离现场。
7.1.17 消防器材配备齐全，消防系统完善，并经消防部门检查合格；消防措施得力，人员到位。
7.1.18 运行人员培训上岗，熟悉运行规程，运行有关各部保持通讯畅通。
7.1.19 整套启动领导指挥组织完善，分工清楚，责任明确。
7.1.20 整套启动方案经有关各方充分讨论、会签，由试运总指挥批准可付诸实施。
7.1.21 质检中心站按照《火电工程整套启动前质量监督检查典型大纲》的要求进行监督检查合格，满足整套启动条件，启动委员会同意整套启动。
7.2 整套启动前的准备工作7.2.1 从厂用6kV工作段备用间隔取临时电源，经电缆接至励磁变的高压侧，作为发电机短路、空载试验电源。
临时电源的开关、保护装置（输入试验所需的定值）应经传动试验合格。
用临时电源对励磁变进行3次冲击，测量并记录励磁变低压侧电压值和相序。
7.2.2 测量下列设备的绝缘电阻应合格(1)发电机连同出口母线、高厂变高压侧及主变低压侧。
(2)励磁变连同试验电源所用6kV开关及电缆。
(3)主变连同高压侧母线、断路器、隔离刀及CT、PT。
(以上各项用2500V兆欧表测量)(4) 可控硅整流柜及发电机转子绕组(用500V兆欧表，测量时正负极临时短接)。
7.2.3 检查发变组主断路器、刀闸在断开位置，并处于解备状态。
7.2.4 合上北226(腾227)甲地，在腾226(腾227)开关与腾226东刀闸之间靠开关侧装设三相短路连线，短路线截面应满足主变额定电流下发热要求。
7.2.5 检查试验回路所有的操作保险、动力保险、PT保险完好，并有足够的备用。
7.2.6 检查试验回路所有的CT回路无开路，PT回路无短路。
7.2.7 检查主变、高厂变瓦斯继电器内的气体已放净。
7.2.8 准备好测量转子交流阻抗和功率损耗的试验接线。
7.2.9 准备好发电机短路、空载试验二次接线。
7.2.10 准备好所需的录波仪器、仪表、工具、图纸资料和试验表格。
7.2.11 投入发电机定子绕组、铁芯温度、冷却水温度检测。
7.2.12 投入发变组故障录波器。
7.2.13 运行人员上岗值班，熟悉整套启动方案由调试人员进行技术交底。
7.2.14 运行单位准备好绝缘靴、绝缘手套、绝缘垫、接地线等安全防护用具。
7.2.15 施工单位已根据机组整套启动方案和措施的要求，作好临时设施，配备足够的维护检修人员，并有明确的岗位责任制，在整套试运组统一指挥下作好检修维护工作。
7.2.16 试验应由工程师及以上资格的调试人员负责，或具有调试同类容量以上机组经验的助理工程师负责，为保证试验安全和试验数据的准确性、可靠性，应组成四人以上试验小组完成试验。
8 调试步骤8.1 发电机转子交流阻抗测试8.1.1 在汽轮机不同转速下发电机转子绝缘电阻及交流阻抗测定：发电机转子交流阻抗及功率损耗应在盘车状态及升速过程中测量,需测量的数据如下表所示。
注:此项试验进行时,发电机转子应彻底与励磁系统隔离。
8.1.2 试验完成后，注意及时拆除试验接线。
8.2 发电机变压器组短路试验8.2.1 发电机的内冷水系统正常运行，内冷水质合格，汽机定速3000r/min。
8.2.2 确认腾226(腾227)甲在合位，检查主变高压侧三相短路线压接可靠。
8.2.3 确认高厂变低压侧两分支开关在试验位置。
8.2.3 合上腾226(腾227)开关，断掉其操作、控制电源。
合上#6主变中性点地刀(#7主变中地)，合上发电机中性点刀闸。
8.2.4 检查发电机出口及中性点PT一、二次保险完好并投入运行。
8.2.5 投入主变、高厂变冷却通风系统。
8.2.6 运行人员投入发电机断水、发电机转子接地、励磁变过流、励磁变绕组过负荷、主变瓦斯保护、主变压力释放保护、主变温度高保护、冷却器全停保护、定子对称过负荷、主变复压过流保护、热工保护、发电机过电压保护(短路试验中突然开路会造成发电机过电压)及高厂变全套的保护投入压板，所有保护出口仅投跳灭磁开关。
