最新玻璃配料计算
玻璃配方计算和配合料制备.
实验三玻璃配方计算和配合料制备1 目的意义1.1 意义配方计算是根据原料化学成分和所制备的玻璃成分等计算各种原料的需要料。
配合料制备就是按照配方配制并加工原料，使之符合材料高温烧制要求。
配方计算和配合料制备是玻璃乃至各种无机非金属材料新品种研制和生产必不可少的工艺过程。
配方计算也是对后续玻璃熔制工艺参数的预测，配合料制备则直接影响玻璃的熔制效果和成品性能。
1.2 目的(1) 进一步掌握配方计算的方法；(2) 初步掌握配合料的制备方法和步骤；(3) 了解影响配合料均一性的因素。
2 实验原理2.1 玻璃成分的设计首先，要确定玻璃的物理化学性质及工艺性能，并依此选择能形成玻璃的氧化物系统，确定决定玻璃主要性质的氧化物，然后确定各氧化物的含量。
玻璃系统一般为三组分或四组分，其主要氧化物的总量往往要达到90％(质量)。
此外，为了改善玻璃某些性能还要适当加人一些既不使玻璃的主要性质变坏而同时使玻璃具有其他必要性质的氧化物。
因此，大部分工业玻璃都是五六个组分以上。
相图和玻璃形成区域图可作为确定玻璃成分的依据或参考。
在应用相图时，如果查阅三元相图，为使玻璃有较小的析晶倾向，或使玻璃的熔制温度降低，成分上就应当趋向于取多组分，应选取的成分应尽量接近相图的共熔点或相界线。
在应用玻璃形成区域图时，应当选择离开析晶区与玻璃形成区分界线较远的组成点，使成分具有较低的析晶倾向。
为使设计的玻璃成分能在工艺实践中实施，即能进行熔制、成型等工序，必须要加入一定量的促进熔制，调整料性的氧化物。
这些氧化物用量不多，但工艺上却不可少。
同时还要考虑选用适当的澄清剂。
在制造有色玻璃时，还须考虑基础玻璃对着色的影响。
以上各点是相互联系的，设计时要综合考虑。
当然，要确定一种优良配方不是一件简单的工作，实际上，为成功地设计一种具有实用意义，符合预定物化性质和工艺性能的玻璃成分，必须经过多次熔制实践和性能测定，对成分进行多次校正。
表2-1给出两种易熔的Na2O-CaO-SiO2系统玻璃配方，可根据自己的要求进行修改。
玻璃配料的计算
玻璃配料的计算玻璃配料的计算题目：某玻璃厂的一种玻璃配料工艺参数与所设数据如下：纯碱挥散率 2.8%；玻璃获得率 82.5%；碎玻璃掺入率 22%；萤石含率 0.87%；芒硝含率 18%；煤粉含率 4.7%；计算基础 100Kg玻璃液；计算精度 0.01。
设有30%的CaF2与SiO2反应，生成SiF4而挥发，SiO2的摩尔量为60.09，CaF2的摩尔量为78.08。
玻璃的设计成分见表1，各种原料的化学成分见表2。
表1 玻璃的成分设计（质量%）SiO2Al2O3Fe2O3CaO MgO Na2O SO3总计72.4 2.10 <0.2 6.4 4.2 14.5 0.2 100表2 各种原料的化学成分（%）原料含水量SiO2Al2O3Fe2O3CaO MgO Na2O Na2SO4CaF2 C硅砂4.5 89.435.26 0.34 0.42 0.16 3.48砂岩1.0 98.76 0.56 0.10 0.14 0.02 0.19菱镁石— 1.74 0.29 0.42 0.71 46.29白云0.3 0.65 0.14 0.13 33.37 20.12石纯碱1.8 57.94芒硝4.2 1.15 0.29 0.14 0.50 0.37 41.47 95.03萤石—24.62 2.18 0.43 51.56 70.08煤粉—82.11根据已知条件，（1）试设计合适的原料配量表。
（2）画出玻璃制备工艺流程图，并简要叙述各环节主要工艺参数与注意事项。
解：具体计算过程如下：1.1 萤石用量的计算根据玻璃获得率得原料总量为：100／0.825=121.21kg设萤石用量为xkg,根据萤石含率得0.87%=0.7008x×100%／121.21 x=1.51kg由表2可知，引入1.47kg萤石将带入的氧化物量分别为SiO21.51×24.62%-0.12=0.25kgAl2O31.51×2.18%=0.04kgFe2O31.51×0.43%=0.01kgCaO 1.51×51.56%=0.78kg -SiO2=-0.12kg上式中的-SiO2是SiO2的挥发量，按下式计算：SiO2+2CaF2=SiF4+2CaO设有30%的CaF2与 SiO2反应，生成SiF4而挥发，设SiO2的挥发量为xkg, SiO2摩尔量为60.09，CaF2的摩尔量为78.08，则x=60.09×1.51×70.08%×30%/(2×78.08)=0.12kg1.2 纯碱和芒硝的用量计算设芒硝引入量为xkg,根据芒硝含率得下式0.4147x/14.5=18% x=6.29kg芒硝引入的各氧化物量见表1-3表1-3由芒硝引入的各氧化物量（kg）SiO2Al2O3Fe2O3CaO MgO Na2O0.07 0.02 0.01 0.03 0.02 2.611.3 煤粉用量设煤粉用量为xkg，根据煤粉含率得0.8211x/(6.29×0.9503)=4.7% x=0.34kg1.4 硅砂和砂岩用量的计算设硅砂用量为xkg，砂岩用量为ykg，则0.8943x+0.9876y=72.4-0.25-0.07=72.080.0526x+0.0056y=2.10-0.04-0.02=2.04得x=34.32kg y=44.91kg由硅砂和砂岩引入的各氧化物量见表2-4表2-4 由硅砂和砂岩引入的各氧化物量（kg）原料SiO2Al2O3Fe2O3CaO MgO Na2O硅砂30.69 1.81 0.12 0.14 0.06 1.19砂岩41.39 0.24 0.04 0.06 0.01 0.081.5 白云石和菱镁石用量的计算设白云石用量为xkg，菱镁石用量为ykg，则0.3337x+0.0071y=6.4-0.78-0.03-0.14-0.06=5.390.2012x+0.4629y=4.2-0.06-0.01-0.02=4.11得x=16.11kg y=1.88kg由白云石和菱镁石引入的各氧化物量见表1-5表1-5 由白云石和菱镁石引入的各氧化物量（kg）原料SiO2Al2O3Fe2O3CaO MgO白云石0.11 0.02 0.02 5.38 3.24菱镁石0.03 0.01 0.01 0.01 0.871.6 校正纯碱用量和挥发量设纯碱理论用量为xkg，挥发量为ykg，则0.5794x=14.5-2.61-1.19-0.08=10.62 x=18.33kgy/(18.33+y)=0.028 y=0.53kg1.7 校正硅砂和砂岩用量设硅砂用量为xkg，砂岩用量为ykg，则0.8943x+0.9876y=72.4-0.25-0.07-0.11-0.03=71.940.0526x+0.0056y=2.10-0.04-0.02-0.02-0.01=2.01得x=33.71kg，y=42.32kg把上述计算结果汇总成原料用量表（见表6）。
无机非金属工艺学玻璃组成设计与配料计算
[SiO4]石英晶体结构以及所表达的石英玻璃、钠硅酸盐 玻璃晶子结构示意图
晶子学说的价值在于它第一次指出了玻璃中存在微 不均匀物，即玻璃中存在一定的有序区域，这对于玻璃 分相、晶化等本质的理解有重要价值。
II、无规则网络学说
查氏把离子结晶化学原则和晶体结构知识推演到 玻璃态物质，描述了离子—共价键的化合物，如熔融 石英、硅酸盐和硼酸盐玻璃。
核心观点： 查氏提出[SiO4]为硅酸盐玻璃的最小结构单元。玻
璃中的这种结构单元或者说键状态与晶体类似，构成连 续的三度空间网络，只是[SiO4]四面体不像在结晶化合 物中那样相互对称均匀地排列，缺乏对称性和周期性的 重复。
晶子学说则强调了不连续性、有序性和微不均匀性。玻 璃是连续性、不连续性，均匀性、微不均匀性；
无序性、有序性几对矛盾的对立统一体，条件变化，矛 盾双方可能相互转化。
III、硅酸盐玻璃结构
1）石英玻璃结构
晶体石英中Si—O键距为1.61×10-1nm，而在石英玻璃中Si—O键距 为1.62×10-1nm说明后者原子间距稍大，结构较为疏松。
查氏提出氧化物形成玻璃的四个条件：
（假定物质的玻璃态和结晶态的能量相近）
（1）一个氧离子不能和两个以上的阳离子结合 ——氧的配位数不大于2；
（2）阳离子周围的氧离子数不应过多(3或4) ——阳离子的配位数为3或4；
（3）网络中氧配位多面体之间只能共角顶，不能共棱、共面； （4）如果网络是三维的，则网络中每一个氧配位多面体必须
在高温、高压下，石英玻璃具有明显的透气性，这在 石英玻璃作为功能材料时值得注意。
玻璃配料的计算
玻璃配料的计算题目：某玻璃厂的一种玻璃配料工艺参数与所设数据如下：纯碱挥散率 2.8%；玻璃获得率 82.5%；碎玻璃掺入率 22%；萤石含率 0.87%；芒硝含率 18%；煤粉含率 4.7%；计算基础 100Kg玻璃液；计算精度 0.01。
设有30%的CaF2与SiO2反应，生成SiF4而挥发，SiO2的摩尔量为60.09，CaF2的摩尔量为78.08。
玻璃的设计成分见表1，各种原料的化学成分见表2。
表1 玻璃的成分设计（质量%）SiO2Al2O3Fe2O3CaO MgO Na2O SO3总计72.4 2.10 <0.2 6.4 4.2 14.5 0.2 100表2 各种原料的化学成分（%）SiO2Al2O3Fe2O3CaO MgO Na2O Na2SO4CaF2 C 原料含水量硅砂 4.5 89.43 5.26 0.34 0.42 0.16 3.48砂岩 1.0 98.76 0.56 0.10 0.14 0.02 0.19— 1.74 0.29 0.42 0.71 46.29菱镁石0.3 0.65 0.14 0.13 33.37 20.12白云石纯碱 1.8 57.94芒硝 4.2 1.15 0.29 0.14 0.50 0.37 41.47 95.03萤石—24.62 2.18 0.43 51.56 70.08煤粉—82.11根据已知条件，（1）试设计合适的原料配量表。
（2）画出玻璃制备工艺流程图，并简要叙述各环节主要工艺参数与注意事项。
解：具体计算过程如下：1.1 萤石用量的计算根据玻璃获得率得原料总量为：100／0.825=121.21kg设萤石用量为xkg,根据萤石含率得0.87%=0.7008x×100%／121.21 x=1.51kg由表2可知，引入1.47kg萤石将带入的氧化物量分别为SiO21.51×24.62%-0.12=0.25kgAl2O31.51×2.18%=0.04kgFe2O31.51×0.43%=0.01kgCaO 1.51×51.56%=0.78kg -SiO2=-0.12kg上式中的-SiO2是SiO2的挥发量，按下式计算：SiO2+2CaF2=SiF4+2CaO设有30%的CaF2与 SiO2反应，生成SiF4而挥发，设SiO2的挥发量为xkg, SiO2摩尔量为60.09，CaF2的摩尔量为78.08，则x=60.09×1.51×70.08%×30%/(2×78.08)=0.12kg1.2 纯碱和芒硝的用量计算设芒硝引入量为xkg,根据芒硝含率得下式0.4147x/14.5=18% x=6.29kg芒硝引入的各氧化物量见表1-3表1-3由芒硝引入的各氧化物量（kg）1.3 煤粉用量设煤粉用量为xkg，根据煤粉含率得0.8211x/(6.29×0.9503)=4.7% x=0.34kg1.4 硅砂和砂岩用量的计算设硅砂用量为xkg，砂岩用量为ykg，则0.8943x+0.9876y=72.4-0.25-0.07=72.080.0526x+0.0056y=2.10-0.04-0.02=2.04得x=34.32kg y=44.91kg由硅砂和砂岩引入的各氧化物量见表2-4表2-4 由硅砂和砂岩引入的各氧化物量（kg）1.5 白云石和菱镁石用量的计算设白云石用量为xkg，菱镁石用量为ykg，则0.3337x+0.0071y=6.4-0.78-0.03-0.14-0.06=5.390.2012x+0.4629y=4.2-0.06-0.01-0.02=4.11得x=16.11kg y=1.88kg由白云石和菱镁石引入的各氧化物量见表1-5表1-5 由白云石和菱镁石引入的各氧化物量（kg）1.6 校正纯碱用量和挥发量设纯碱理论用量为xkg，挥发量为ykg，则0.5794x=14.5-2.61-1.19-0.08=10.62 x=18.33kgy/(18.33+y)=0.028 y=0.53kg1.7 校正硅砂和砂岩用量设硅砂用量为xkg，砂岩用量为ykg，则0.8943x+0.9876y=72.4-0.25-0.07-0.11-0.03=71.940.0526x+0.0056y=2.10-0.04-0.02-0.02-0.01=2.01得x=33.71kg，y=42.32kg把上述计算结果汇总成原料用量表（见表6）。

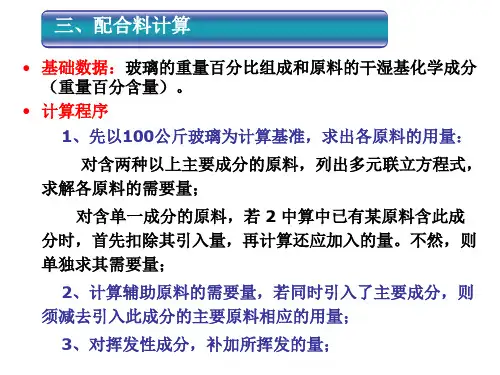

玻璃配料计算
注意：
先计算干基用量，后计算湿基用量； 计算配合料的气体率，应在引入辅助原料和补 挥发之后进行，必要的情况下需调整气体率，可 用引入同量组成氧化物条件下气体生成量大的原 料代替生成量小的原料，增加气体率；相反的替 换则降低气体率。如碳酸钠与硝酸钠、白云石与 碱式碳酸镁等之间的替换等。
若原料化学组成为湿基，则需求出干基总重， 然后求加水量。
例二： （－）配合料计算中的几个工艺参数 1．纯碱挥散率 纯碱挥散率指纯碱中未参与反应的挥发、飞散量与总量的 比值，即： 纯碱挥散量 纯碱挥散率 100% 纯碱用量 它是一个经验值，它与加料方式、熔化方法、熔制温度、 纯碱的本性（重碱或轻碱）等有关。在池窑中飞散率一般在0.2 ％～3.5％之间。 2．芒硝含率 芒硝含率指芒硝引入的 Na2 O与芒硝和纯碱引入的 Na2 O 总量之 比，即： 芒硝引入的 Na 2O
Na2O 1.28 0.08
(5)白云石和菱镁石用量的计算
设白云石用量为：x公斤，菱镁石用量为y公斤，则
得
x=17.04 公斤
y＝1.34 公斤
由白云石和菱镁石引入的各氧化物的量（kg）为： 原料 白云石 菱镁石 SiO2 0.12 0.02 Al2O3 0.03 -Fe2O3 0.02 0.01 CaO 5.38 0.01 MgO 3.49 0.62
校正计算 (6)校正纯碱用量和挥发量 设纯碱用量为x，挥发量为y，则 0.5794x＝14.5 - 2.18 – 1. 28 – 0.08
x＝18.92 (公斤)
y＝0.61 (公斤) (7)校正硅砂和砂岩用量 设硅砂用量为x公斤，砂岩用量为y公斤 则 得 x＝34.96公斤 y ＝ 41.11(公斤)
（三）计算
1.玻璃的设计成分
无机非金属工艺学玻璃组成设计与配料计算
b、调整体 (或网络外体)
凡不能单独生成玻璃，一般不进入网络而是处于网络之外 的氧化物，称为玻璃的网络外体。
作用：调整玻璃一些性质。常见的有Li2O、Na2O、K2O、 MgO、CaO、SrO和BaO等。
II、无规则网络学说
查氏把离子结晶化学原则和晶体结构知识推演到 玻璃态物质，描述了离子—共价键的化合物，如熔融 石英、硅酸盐和硼酸盐玻璃。
核心观点： 查氏提出[SiO4]为硅酸盐玻璃的最小结构单元。玻
璃中的这种结构单元或者说键状态与晶体类似，构成连 续的三度空间网络，只是[SiO4]四面体不像在结晶化合 物中那样相互对称均匀地排列，缺乏对称性和周期性的 重复。
I、晶子学说
1930年兰德尔提出。
依据：微晶无序，即一些玻璃的衍射花样与同成分的晶体 相似，认为玻璃由微晶与无定形物质两部分组成。
证实：列别捷夫发现，硅酸盐光学玻璃的退火时玻璃折射 率随温度的变化曲线上在520℃附近的发生突变，他认为这 是石英微晶在520℃的同质异变。玻璃中存在石英“晶子”。
(a)硅氧四面体结构
玻璃调整体的一般特点：
M-O键是离子键；
阳离子给氧能力强，在玻璃结构中，往往起断网作用； 阳离子场强越小、则给氧能力越大，反之，给氧能力越 小； 阳离子(特别是高电价、小半径的阳离子)的场强较大时， 可对非桥氧起积聚作用，使结构变得较为紧密而在一定程度 上改善玻璃的性质，但对玻璃的析晶也有一定的促进作用，
三、设计玻璃组成应注意的原则
1、根据组成，结构和性质的关系，使设计的玻璃能满足 预定的性能要求。
玻璃制造原料用量计算公式
玻璃制造原料用量计算公式玻璃是一种常见的建筑材料，也被广泛应用于家居用品和工业制品中。
在玻璃制造过程中，需要使用多种原料来制备玻璃，其中包括石英砂、碳酸钠、石灰石和氧化铝等。
为了确保玻璃制造过程中原料的使用量准确无误，需要对原料用量进行计算。
下面将介绍玻璃制造原料用量计算公式及其应用。
玻璃制造原料用量计算公式如下：1. 石英砂的用量计算公式：石英砂的用量 = 玻璃产量×石英砂在玻璃中的含量÷石英砂的纯度。
2. 碳酸钠的用量计算公式：碳酸钠的用量 = 玻璃产量×碳酸钠在玻璃中的含量÷碳酸钠的纯度。
3. 石灰石的用量计算公式：石灰石的用量 = 玻璃产量×石灰石在玻璃中的含量÷石灰石的纯度。
4. 氧化铝的用量计算公式：氧化铝的用量 = 玻璃产量×氧化铝在玻璃中的含量÷氧化铝的纯度。
在这些公式中，玻璃产量是指玻璃制造的预期产量，石英砂、碳酸钠、石灰石和氧化铝在玻璃中的含量是指这些原料在玻璃中所占的比例，纯度是指原料的纯度。
通过这些公式，可以计算出每种原料在制备特定产量玻璃时的需要用量。
在实际应用中，玻璃制造企业需要根据自身的生产情况和原料的质量特性来确定具体的原料用量计算公式。
在确定了原料用量计算公式后，企业可以根据实际的玻璃产量和原料的质量参数来计算出每种原料的使用量，从而确保玻璃制造过程中原料的使用量准确无误。
除了上述的基本原料外，玻璃制造过程中还可能需要添加其他辅助原料，如氟化物、氧化物等。
对于这些辅助原料的使用量计算，也可以采用类似的方法进行计算。
在实际生产中，玻璃制造企业还需要考虑原料的成本、供应稳定性和环保因素等因素，综合考虑确定最终的原料使用量。
同时，企业还需要密切关注原料的质量变化和市场价格波动，及时调整原料使用量，以确保玻璃制造过程中的原料使用量能够满足生产需求并保持生产成本的合理水平。
总之，玻璃制造原料用量计算公式是玻璃制造过程中的重要工具，能够帮助企业准确计算出原料的使用量，保证玻璃制造过程中原料的使用量准确无误。
玻璃配料计算
%，%,%，%，%，R2O(Na2O+ K2O)%。
计算其配合料的配方：选用石英引入SiO2，长石引入Al2O3，硼砂引入B2O3，方解石引入CaO，锌氧粉引入ZnO，纯碱引入R2O(Na2O+ K2O)。
采用白砒与硝酸钠为澄清剂，萤石为助熔剂。
原料的化学成分见表11-6：表11-6原料的化学成分/mass%As SiO2Al2O3B2O3Fe 2O3CaO Na2O ZnOO32石英—————粉长石———粉纯碱———————氧化———————锌硼砂——————硝酸———————钠方解———————石萤石———————白砒 — — — — — — —设原料均为干燥状态，计算时不考虑其水分问题。
计算石英粉与长石的用量：石英粉的化学成分：%，%即一份石英粉引入份，份。
同样一份长石可引入份，份，Fe 2O 3 份,份。
设石英的用量为x,长石粉的用量为y,按照玻璃组成中SiO 2与Al 2O 3的含量，列出联立方程式如下 ：SiO 2 += Al 2O 3 +=解方程 x= y=即熔制100kg 玻璃，需用石英粉52.6kg ，长石粉27.2kg(由石英引入的Fe 2O 3为×=计算由长石同时引入R 2O 和CaO 与Fe 2O 3的量：Na 2O ×= CaO ×= Fe 2O 3 ×= 计算硼砂量:硼砂化学成分:%,% 玻璃组成中B 2O 3为%∴ 硼砂用量==⨯21.361002.6同时引入Na 2O 量 ×= 计算纯碱用量：玻璃组成中含Na 2O 为% 由长石引入Na 2O 为 由硼砂引入Na 2O 为 尚需引入Na 2O 为：－－= 纯碱的化学成分Na 2O 为%∴ 纯碱的用量为%=计箕方解石的用量： 玻璃组成中CaO 为 由长石引入CaO 为 尚需引入CaO 为方解石的化学成分为CaO %∴ 方解石的用量为==⨯78.55100574.3 计算氧化锌用量：氧化锌的化学成分为%，玻璃组成中%∴ 氧化锌用量为==⨯80.991000.2 根据上述计算，熔制100kg 玻璃各原料用量为：石英粉 52.6kg 长石粉 27.2kg 硼 砂 17.1kg 纯 碱 9.78kg 方解石 6.41kg氧化锌 2.01kg 总 计 115.10kg 计算辅助原料及挥发损失的补充： 考虑用白砒作澄清剂为配合料的% 则白砒用量为×=0.23kg因白砒应与硝酸钠共用,按硝酸钠的用量为白砒的6倍，则硝酸钠的用量为× 6=1.38kg 。
玻璃配料3
十一、实用玻璃配方11-1瓶罐玻璃、玻璃器皿、玻璃保温瓶、平板玻璃、微晶玻璃、11-1.1瓶罐玻璃的用量请参照玻璃附属原料中的介绍。
本发明介绍的是一种高红外线传递的氯化物玻璃。
该玻璃的配方为：CaF220-30%(最佳范围20-29.5%)、AlF328-34%(最佳 28-32.5%)、PbF225-35%(最佳 27.5-31.5%)、LiF 5-10%(最佳 5-9.3%)、KF 2-6%（最佳 0-6.8%）。
其中YF3+LaF3为2-8%（最佳 3-6.5%），以上均为克分子百分比，还需加上重量百分比为0.5-1.5%的氧稳定剂。
本发明的玻璃由于采用了氧稳定剂，但用量很小，从而使玻璃稳定性很好，并能做得很薄，红外线的透过率也大大提高。
11-3眼睛片用玻璃本发明的玻璃对压制尺寸精确的眼睛片来说特别适用。
该玻璃的配方为：P 2O545-55%、BaO 15-40%、PbO 5-35%、Li2O 5-15%、Al2O30-15%、以氯化物形成存在的F 0-6%。
其中，25%的BaO可以用CaO、MgO或SrO来代替，25%的Li2O可以其它的碱金属氧化物来代替，用两均相同（上述用量为克分子百分数）。
本发明介绍的玻璃是一种新型玻璃，它是无色透明的，耐侵蚀性能甚至超过了一级标准，用来压制眼睛片时，曲率公差的精确度能达到不超过+-0.5丝的精度，而表面的的粗糙度则低于0.02丝。
11-4铝玻璃本发明的铝玻璃具有一个较陡的温度-粘度曲线，一次它对于用吹制法来成型玻璃器皿的工艺是十分合适的。
该玻璃的配方为：SiO250-60%、Al2O30-3%、B2O30-8%、Lr20-3%、CaO 0-8%、Li2O 0-3%、Na2O0-15%、K2O 0-15%、PbO 20-30%。
其中SiO2+Al2O3+B2O3+ZRO2为55-65%、B2O3+CaO为5-10%、Li2O+Na2O+K2O为 9-16%（重量百分比）。
有机玻璃生产配方
有机玻璃生产配方聚甲基丙烯酸甲醋浇铸板材配方1（透明板）用量(g)聚甲基丙烯酸甲醋 100 偶氮二异丁睛 0 . 06 DBP 8硬脂酸 0 . 6 甲基丙烯酸 0 . 1 配方 2 （透明彩色板）用量(g) 聚甲基丙烯酸甲醋 100 偶氮二异丁睛 0 . 16 DBP 8硬脂酸 0.6 甲基丙烯酸 0 . 02-0.05 颜料适量工艺、性能、用途：由于板厚度直接影响配方各成分用量，现指的是 2 -3mm 板；所用颜料因品种而异，则配方中用量亦不同。
甲基丙烯酸甲醋和助剂经计量后，加一定比例的边角回收料，经预聚制浆、灌模、聚合、脱模、整修后即得制品。
本品即通常所指的有机玻璃板。
它透明性好，相对密度小于普通玻璃的一半，抗破碎能力超过普通玻璃的几倍，且具良好的电绝缘性和机械强度，以及极佳的二次加工性，广泛用于化工、文教、汽车、航海、航空等工业中。
磷矿渣或铁泥填充聚氯乙烯板配方用量(g)悬浮法聚氯乙烯树脂 100 DOP 5 三碱式硫酸铅 5 硬脂酸钡 1 . 5 硬脂酸铅0.5硬脂酸 1 磷矿渣或铁泥 30 -50工艺、性能、用途：磷矿渣粉碎后用 100 -200 目筛子过筛，与树脂、助剂一起进行捏合、辊压成片、压制成型后即可得本品。
本品具备一般聚氯乙烯硬制品的化学、物理性能，且在刚度方面有所提高，成本有所下降，广泛用于建筑、建材、化工、日用及其它各个部门。
聚氯乙烯石墨板生产工艺配方用量(g)聚氯乙烯树脂 100 三碱式硫酸铅 3二碱式硫酸铅 1 硬脂酸0.5-1 石墨（ 100 - 200 目） 15 工艺、性能、用途：配料后经捏合、炼塑、压延、切割、叠合、层压、锯切成板材后即得制品。
本品具有耐化学腐蚀性、较好的物理机械强度和二次加工性能，且改善了导热性和电性能，凡可用普通聚氯乙烯硬板之处，均可用本品代替，更适合用于腐蚀性介质的热交换器等要求导热的场合聚氯乙烯层压硬板配方用量(g)聚氯乙烯树脂 100 三碱性硫酸铅 5 - 7 硬脂酸钡 1 - 2 轻质碳酸钙 1-5 硬脂酸 0 . 5 石蜡0.5 炭黑适量工艺、性能、用途工艺：与聚氯乙烯软层压板类同，因其具有良好的耐化学腐蚀性、电绝缘性和一定的机械强度，故广泛应用于工农业生产和国防建设上，尤其经焊接等二次加工后，能制成各种耐酸碱腐蚀的容器和化工设备中的衬里材料，是化学工业不可缺少的耐腐蚀材料。
玻璃配料3
十一、实用玻璃配方11-1瓶罐玻璃、玻璃器皿、玻璃保温瓶、平板玻璃、微晶玻璃、11-1.1瓶罐玻璃的用量请参照玻璃附属原料中的介绍。
本发明介绍的是一种高红外线传递的氯化物玻璃。
该玻璃的配方为：CaF220-30%(最佳范围20-29.5%)、AlF328-34%(最佳 28-32.5%)、PbF225-35%(最佳 27.5-31.5%)、LiF 5-10%(最佳 5-9.3%)、KF 2-6%（最佳 0-6.8%）。
其中YF3+LaF3为2-8%（最佳 3-6.5%），以上均为克分子百分比，还需加上重量百分比为0.5-1.5%的氧稳定剂。
本发明的玻璃由于采用了氧稳定剂，但用量很小，从而使玻璃稳定性很好，并能做得很薄，红外线的透过率也大大提高。
11-3眼睛片用玻璃本发明的玻璃对压制尺寸精确的眼睛片来说特别适用。
该玻璃的配方为：P 2O545-55%、BaO 15-40%、PbO 5-35%、Li2O 5-15%、Al2O30-15%、以氯化物形成存在的F 0-6%。
其中，25%的BaO可以用CaO、MgO或SrO来代替，25%的Li2O可以其它的碱金属氧化物来代替，用两均相同（上述用量为克分子百分数）。
本发明介绍的玻璃是一种新型玻璃，它是无色透明的，耐侵蚀性能甚至超过了一级标准，用来压制眼睛片时，曲率公差的精确度能达到不超过+-0.5丝的精度，而表面的的粗糙度则低于0.02丝。
11-4铝玻璃本发明的铝玻璃具有一个较陡的温度-粘度曲线，一次它对于用吹制法来成型玻璃器皿的工艺是十分合适的。
该玻璃的配方为：SiO250-60%、Al2O30-3%、B2O30-8%、Lr20-3%、CaO 0-8%、Li2O 0-3%、Na2O0-15%、K2O 0-15%、PbO 20-30%。
其中SiO2+Al2O3+B2O3+ZRO2为55-65%、B2O3+CaO为5-10%、Li2O+Na2O+K2O为 9-16%（重量百分比）。
玻璃配到料的计算
玻璃配料的计算题目：某玻璃厂的一种玻璃配料工艺参数与所设数据如下：纯碱挥散率 2.8%；玻璃获得率 82.5%；碎玻璃掺入率 22%；萤石含率 0.87%；芒硝含率 18%；煤粉含率 4.7%；计算基础 100Kg玻璃液；计算精度 0.01。
设有30%的CaF2与SiO2反应，生成SiF4而挥发，SiO2的摩尔量为60.09，CaF2的摩尔量为78.08。
玻璃的设计成分见表1，各种原料的化学成分见表2。
表1 玻璃的成分设计（质量%）SiO2Al2O3Fe2O3CaO MgO Na2O SO3总计72.4 2.10 <0.2 6.4 4.2 14.5 0.2 100表2 各种原料的化学成分（%）原料含水量SiO2Al2O3Fe2O3CaO MgO Na2O Na2SO4CaF2 C 硅砂4.5 89.435.26 0.34 0.42 0.16 3.48砂岩1.0 98.76 0.56 0.10 0.14 0.02 0.19菱镁石—1.74 0.29 0.42 0.71 46.29白云石0.3 0.65 0.14 0.13 33.37 20.12纯碱1.8 57.94芒硝4.2 1.15 0.29 0.14 0.50 0.37 41.47 95.03萤石—24.62 2.18 0.43 51.56 70.08煤粉—82.11根据已知条件，（1）试设计合适的原料配量表。
（2）画出玻璃制备工艺流程图，并简要叙述各环节主要工艺参数与注意事项。
解：具体计算过程如下：1.1 萤石用量的计算根据玻璃获得率得原料总量为：100／0.825=121.21kg设萤石用量为xkg,根据萤石含率得0.87%=0.7008x×100%／121.21 x=1.51kg由表2可知，引入1.47kg萤石将带入的氧化物量分别为SiO21.51×24.62%-0.12=0.25kgAl2O31.51×2.18%=0.04kgFe2O31.51×0.43%=0.01kgCaO 1.51×51.56%=0.78kg -SiO2=-0.12kg上式中的-SiO2是SiO2的挥发量，按下式计算：SiO2+2CaF2=SiF4+2CaO设有30%的CaF2与 SiO2反应，生成SiF4而挥发，设SiO2的挥发量为xkg, SiO2摩尔量为60.09，CaF2的摩尔量为78.08，则x=60.09×1.51×70.08%×30%/(2×78.08)=0.12kg1.2 纯碱和芒硝的用量计算设芒硝引入量为xkg,根据芒硝含率得下式0.4147x/14.5=18% x=6.29kg芒硝引入的各氧化物量见表1-3表1-3由芒硝引入的各氧化物量（kg）1.3 煤粉用量设煤粉用量为xkg，根据煤粉含率得0.8211x/(6.29×0.9503)=4.7% x=0.34kg1.4 硅砂和砂岩用量的计算设硅砂用量为xkg，砂岩用量为ykg，则0.8943x+0.9876y=72.4-0.25-0.07=72.080.0526x+0.0056y=2.10-0.04-0.02=2.04得x=34.32kg y=44.91kg由硅砂和砂岩引入的各氧化物量见表2-4表2-4 由硅砂和砂岩引入的各氧化物量（kg）1.5 白云石和菱镁石用量的计算设白云石用量为xkg，菱镁石用量为ykg，则0.3337x+0.0071y=6.4-0.78-0.03-0.14-0.06=5.390.2012x+0.4629y=4.2-0.06-0.01-0.02=4.11得x=16.11kg y=1.88kg由白云石和菱镁石引入的各氧化物量见表1-5表1-5 由白云石和菱镁石引入的各氧化物量（kg）1.6 校正纯碱用量和挥发量设纯碱理论用量为xkg，挥发量为ykg，则0.5794x=14.5-2.61-1.19-0.08=10.62 x=18.33kgy/(18.33+y)=0.028 y=0.53kg1.7 校正硅砂和砂岩用量设硅砂用量为xkg，砂岩用量为ykg，则0.8943x+0.9876y=72.4-0.25-0.07-0.11-0.03=71.940.0526x+0.0056y=2.10-0.04-0.02-0.02-0.01=2.01得x=33.71kg，y=42.32kg把上述计算结果汇总成原料用量表（见表6）。
玻璃重量的计算公式表
玻璃重量的计算公式表
玻璃重量的计算公式表如下：
1. 钢化玻璃重量计算公式：
钢化玻璃重量=玻璃厚度（mm）×玻璃面积（㎡）×2.5
其中，2.5为钢化玻璃密度系数，可以根据不同玻璃类型适当调整。
2. 单层普通玻璃重量计算公式：
单层普通玻璃重量=玻璃厚度（mm）×玻璃面积（㎡）×2.5
其中，2.5为普通玻璃密度系数。
3. 夹层玻璃重量计算公式：
夹层玻璃重量=（内层玻璃厚度+中间PVB层厚度+外层玻璃厚度）×玻璃面积（㎡）×2.5
其中，2.5为夹层玻璃密度系数，PVB层厚度一般为0.38mm或0.76mm。
4. 中空玻璃重量计算公式：
中空玻璃重量=（内层玻璃厚度+中间铝合金间隔高度+外层玻璃厚度）×玻璃面积（㎡）×2.5
其中，2.5为中空玻璃密度系数，铝合金间隔高度根据不同需求和规格定制。
以上就是玻璃重量的计算公式表，通过合理的计算可以为实际使用提供参考和依据。
玻璃配料计算
SiO270.5%，Al2O35.0%,B2O36.2%，CaO3.8%，ZnO2.0%，R2O(Na2O+ K2O)12.5%。
计算其配合料的配方：选用石英引入SiO2，长石引入Al2O3，硼砂引入B2O3，方解石引入CaO，锌氧粉引入ZnO，纯碱引入R2O(Na2O+ K2O)。
采用白砒与硝酸钠为澄清剂，萤石为助熔剂。
原料的化学成分见表11-6：表11-6原料的化学成分/mass%SiO2Al2O3B2O3Fe2O3CaO Na2O ZnOAs2O3石英粉99.89 0.18 —0.01 ————长石粉66.09 18.04 —0.20 0.83 14.80 ——纯碱—————57.80 ——氧化锌——————99.86 —硼砂——36.21 ——16.45 ——硝酸钠—————36.35 ——方解石————55.78 ———萤石————68.40 ———白砒———————99.90 设原料均为干燥状态，计算时不考虑其水分问题。
计算石英粉与长石的用量：石英粉的化学成分：SiO299.89%，Al2O30.18%即一份石英粉引入SiO20.9989份，Al2O30.0018份。
同样一份长石可引入SiO20.6609份，Al2O30.1804份，Fe2O3 0.1480份,CaO0.0083份。
设石英的用量为x,长石粉的用量为y,按照玻璃组成中SiO2与Al2O3的含量，列出联立方程式如下：SiO2 0.9989x+0.6609y=70.5Al2O3 0.0018x+0.1804y=5.0解方程x=52.6 y=27.2即熔制100kg玻璃，需用石英粉52.6kg，长石粉27.2kg(由石英引入的Fe2O3为52.6×0.0001=0.0053)计算由长石同时引入R2O和CaO与Fe2O3的量：Na2O 27.2×0.1480=4.03CaO 27.2×0.0083=0.226Fe2O327.2×0.0020=0.054计算硼砂量:硼砂化学成分:B2O336.21%,Na2Ol6.45% 玻璃组成中B2O3为6.2%∴ 硼砂用量==⨯21.361002.6 17.1 同时引入Na 2O 量 17.1×0.1645=2.82 计算纯碱用量：玻璃组成中含Na 2O 为12.5% 由长石引入Na 2O 为4.03 由硼砂引入Na 2O 为2.82尚需引入Na 2O 为：12.5－4.03－2.82=5.65 纯碱的化学成分Na 2O 为57.8%∴ 纯碱的用量为5.65/57.8%=9.78计箕方解石的用量： 玻璃组成中CaO 为3.8 由长石引入CaO 为0.226 尚需引入CaO 为3.574方解石的化学成分为CaO 55.78%∴ 方解石的用量为==⨯78.55100574.3 6.41 计算氧化锌用量：氧化锌的化学成分为ZnO99.80%，玻璃组成中ZnO2.0%∴ 氧化锌用量为==⨯80.991000.2 2.01 根据上述计算，熔制100kg 玻璃各原料用量为：石英粉 52.6kg 长石粉 27.2kg硼 砂 17.1kg 纯 碱 9.78kg 方解石 6.41kg 氧化锌 2.01kg 总 计 115.10kg 计算辅助原料及挥发损失的补充： 考虑用白砒作澄清剂为配合料的0.2% 则白砒用量为115.10×0.002=0.23kg因白砒应与硝酸钠共用,按硝酸钠的用量为白砒的6倍，则硝酸钠的用量为0.23× 6=1.38kg 。
玻璃熔窑设计第二章.配合料计算
901.3 99.9
51.7
14
洛阳理工学院毕业设计 石 白云 石 纯碱 芒硝 炭粉 合计 碎玻 璃 总计 2009.66 22.34 0.47 0.02 122.22 18.55 0.385 0.016 100.00 72.19 1.604 0.167 8.09 4.006 13.74 13.03 0.21 1.0 2.5 296.8 6.2 0.26 1600.06 299.8 6.3 0.26 1609.66 400 19.05 15.46 0.18 0.06 0.02 5.94 3.92 0.4 249.4 250.4
因 35.71+171.13+102.68+34.23=343.75＜345 ，所以能完成生产任务
16
洛阳理工学院毕业设计
3. 各种厚度玻璃全年平均生产天数见表 2-9。
表 2-9 各类产品生产天数
2mm 3mm 5mm 6mm
345×0.1039=35.85 345×0.4978=171.74 345×0.2987=103.05 345×0.0996=34.36
5mm 30% 2.5 480
6mm 10% 3.0 400
综合成品率 75%
石灰石 60 天
白云石 60 天
纯碱 30 天
2.4.1 玻璃成品产量计算
通常生产中，一玻璃重量箱= 2mm 玻璃板 10m2（ 玻璃的密度取 2.5g/cm3） 。 产品年产量箱数：500000×0.75×345/50=2587500（重量箱） 1. 产品任务见表 2-7。
重量箱
259733.25 1298354.4 779058.0 259761.6
5. 产量汇总见表 2-11。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SiO270.5%，Al2O35.0%,B2O36.2%，CaO3.8%，ZnO2.0%，R2O(Na2O+ K2O)12.5%。
计算其配合料的配方：选用石英引入SiO2，长石引入Al2O3，硼砂引入B2O3，方解石引入CaO，锌氧粉引入ZnO，纯碱引入R2O(Na2O+ K2O)。
采用白砒与硝酸钠为澄清剂，萤石为助熔剂。
原料的化学成分见表11-6：表11-6原料的化学成分/mass%SiO2Al2O3B2O3Fe2O3CaO Na2O ZnOAs2O3石英粉99.89 0.18 —0.01 ————长石粉66.09 18.04 —0.20 0.83 14.80 ——纯碱—————57.80 ——氧化锌——————99.86 —硼砂——36.21 ——16.45 ——硝酸钠—————36.35 ——方解石————55.78 ———萤石————68.40 ———白砒———————99.90 设原料均为干燥状态，计算时不考虑其水分问题。
计算石英粉与长石的用量：石英粉的化学成分：SiO299.89%，Al2O30.18%即一份石英粉引入SiO20.9989份，Al2O30.0018份。
同样一份长石可引入SiO20.6609份，Al2O30.1804份，Fe2O3 0.1480份,CaO0.0083份。
设石英的用量为x,长石粉的用量为y,按照玻璃组成中SiO2与Al2O3的含量，列出联立方程式如下：SiO2 0.9989x+0.6609y=70.5Al2O3 0.0018x+0.1804y=5.0解方程x=52.6 y=27.2即熔制100kg玻璃，需用石英粉52.6kg，长石粉27.2kg(由石英引入的Fe2O3为52.6×0.0001=0.0053)计算由长石同时引入R2O和CaO与Fe2O3的量：Na2O 27.2×0.1480=4.03CaO 27.2×0.0083=0.226Fe2O327.2×0.0020=0.054计算硼砂量:硼砂化学成分:B2O336.21%,Na2Ol6.45% 玻璃组成中B2O3为6.2%∴ 硼砂用量==⨯21.361002.6 17.1同时引入Na 2O 量 17.1×0.1645=2.82计算纯碱用量：玻璃组成中含Na 2O 为12.5%由长石引入Na 2O 为4.03由硼砂引入Na 2O 为2.82尚需引入Na 2O 为：12.5－4.03－2.82=5.65纯碱的化学成分Na 2O 为57.8%∴ 纯碱的用量为5.65/57.8%=9.78计箕方解石的用量：玻璃组成中CaO 为3.8由长石引入CaO 为0.226尚需引入CaO 为3.574方解石的化学成分为CaO 55.78%∴ 方解石的用量为==⨯78.55100574.3 6.41 计算氧化锌用量：氧化锌的化学成分为ZnO99.80%，玻璃组成中ZnO2.0%∴ 氧化锌用量为==⨯80.991000.2 2.01 根据上述计算，熔制100kg 玻璃各原料用量为：石英粉 52.6kg长石粉 27.2kg硼 砂 17.1kg纯 碱 9.78kg方解石 6.41kg氧化锌 2.01kg总 计 115.10kg计算辅助原料及挥发损失的补充：考虑用白砒作澄清剂为配合料的0.2%则白砒用量为115.10×0.002=0.23kg因白砒应与硝酸钠共用,按硝酸钠的用量为白砒的6倍，则硝酸钠的用量为0.23× 6=1.38kg 。
硝酸钠的化学成分Na 2O 36.50%由硝酸钠引入的Na 2O 为1.38×0.3635=0.502相应地应当减去纯碱用量为==⨯80.57100502.00.87 ∴ 纯碱用量为9.78-0.87=8.91用萤石为助熔剂。
以引入配合料的0.5氟计，则萤石为配合料=⨯38785.0 1.03%。
∴ 萤石用量为115.l0×0.0103=1.18萤石的化学成分CaO68.40%由萤石引入的CaO 为1.18×0.684=0.81相应地应减去方解石的用量为: =⨯78.5510081.0 1.45 ∴方解石实际用量为：6.41－1.45=4.96考虑Na 2O 和B 2O 3的挥发损失根据一般情况B 2O 3的挥发损失为本身重量的12%，Na 2O 的挥发损失为本身重量3.2%，则应补足：B 203为6.2×0.12=0.74Na 2O 为12.5×0.032=0.40需要加入硼砂==⨯21.3610074.0 2.04 2.04份硼引入Na 2O 量为2.04×0.1645=0.34故纯碱的补足量==⨯-8.57100)34.040.0(0.l 即纯碱的实际用量为8.91+0.1=9.01硼砂的实际用量为17.1+2.04=19.14熔制100kg 玻璃实际原料用量为:石英砂 52.6 kg长石粉 27.2 kg硼 砂 19.14 kg纯 碱 9.01 kg方解石 4.96 kg氧化锌 2.01 kg萤 石 1.18 kg硝酸钠 1.38 kg白 砒 0.23 kg总 计 117.71kg计算配合料气体率 配合料的气体率为=⨯-10071.11710071.11715.05% 玻璃的产率为=⨯10071.117100×100=84.95% 如玻璃每次配合料量为500 kg ，碎玻璃用量为30%，碎玻璃中Na 2O 和B 2O 3的挥发损失略去不计，则：碎玻璃用量 500×30%=150kg粉料用量为 500-150=350kg放大倍数==71.117350 2.973 500Kg 配合料中各原料的粉料用量=熔制100kg 玻璃中各原料用量×放大倍数。
每副配合料中：石英粉的用量为 51.4×2.973=156.38kg ，长石粉的用量为 27.1×2.973=80.87kg硼 砂的用量为 19.14×2.973=56.90kg纯 碱的用量为 9.02×2.973=26.79kg方解石的用量为 3.63×2.973=14.75kg氧化锌的用量为 2.00×2.973= 5.98kg萤 石的用量为 11.7×2.973= 3.51kg硝酸钠的用量为 1.38×2.973=4.1kg白 砒的用量为 0.23×2.973=0.08kg总 计 349.96kg原料中如含水分，按下列公式计算其湿基用量湿基用量=%1水分干基用量 (11-5)计算结果见表11-7:表11-7 玻璃配合料的湿基计算原料熔制100kg 干基用量/kg 原料含水量/% 每次制备500kg 配合料减去碎玻璃后原料用量/kg 干基 湿基石英粉52.6 1 156.38 157.95 长石粉27.2 1 80.87 81.62 纯碱19.14 1 56.90 58.06 氧化锌9.01 0.5 26.79 26.92 硼砂 4.96 0.8 14.75 14.86硝酸钠2.01 0.5 5.98 6.01方解石1.38 1 4.10 4.14 萤石1.18 1 3.51 3.54 白砒0.23 — 0.68 0.68 小计 117.71 — 349.96 353.70 拟定配合料粉料中含水量为5%计算加水量：加水量=%1水分粉料干基-－粉料湿基(11-6)加水量=%5196.349-－353.70=368.38－353.70=14.68 kg,需要加湿润水的水量为14.68kg 。
2020年高考政治《经济生活》选择题必背103条第一课 神奇的货币1．基本属性：使用价值（物的有用性）和价值（人类劳动）。
2. 有使用价值的并不一定有价值，有价值的东西一定有使用价值。
3. 国家有权发行纸币，但不可以任意发行。
4. 国家可以规定纸币的面额，决定一定时期内发行多少纸币，但无权规定纸币的实际购买力。
5. 货币供应量必须以流通中所需的货币量为限度。
6. 通货膨胀：如果货币的供应量超过流通中所需的货币量，就会导致通货膨胀（物价上涨、纸币贬值）。
7. 货币的基本职能：价值尺度和流通手段。
8. 信用卡：能减少现金的使用（但不能减少货币的流通），简化收款手续，方便购物消费，增强消费安全（并非十分安全），给持卡人带来诸多便利。
9. 汇率的变动对进出口的影响。
本币升值，有利于进口，有利于对外投资，有利于出国旅游和消费，不利于出口和吸引外资。
10. 美联储加息，对于国际资本来说，会流向收益高的地方，进而导致其他国家资本外流。
第二课多变的价格1. 商品的价值量：是由生产该商品的社会必要劳动时间决定的，而与个别劳动时间无关。
2. 单位商品的价值量与社会必要劳动时间成正比，与社会劳动生产率成反比。
3. 一般说来，商品价格上升，人们会减少对它的购买；价格下降时，人们会增加对它的购买。
4. 一般来说，某种商品的价格下降，生产者获利减少，这时生产者压缩生产规模，减少产量；某种商品的价格上涨，生产者获利增加，这时生产者会扩大生产规模，增加产量。
5. 价格的变动对生活必需品的需求量影响小（需求弹性小）；对高档耐用品的需求量影响大（需求弹性大）。
6. 市场决定价格与价值决定价格是一致的。
第三课多彩的消费1. 生产决定消费。
经济发展水平对消费水平的影响是根本性的、基础性的。
2. 收入是消费的前提和基础。
3. 恩格尔系数：食品支出占家庭消费总支出（不含投资）的比例。
4. 绿色消费是以保护消费者健康和节约资源为主旨，符合人的健康和环境保护标准的各种消费行为的总称，核心是可持续消费。
5. 勤俭节约，艰苦奋斗。
艰苦奋斗作为一种精神财富，任何时候都应该发扬光大。
第四课生产与经济制度1. 生产决定消费的对象。
2. 生产决定消费的方式。
3. 生产决定消费的质量和水平。
4. 生产为消费创造动力。
5. 消费对生产有重要的反作用，消费拉动经济增长、促进生产发展。
6. 拉动经济增长三驾马车：消费、投资、出口7. 消费是生产的目的。
8. 社会再生产的环节：生产、分配、交换、消费。
9. 直接生产过程是起决定作用的环节；分配和交换是连接生产和消费的桥梁和纽带；消费是物质资料生产总过程的最终目的和动力。
10. 公有制为主体、多种所有制经济共同发展是我国社会主义初级阶段的基本经济制度，是中国特色社会主义制度的重要支柱，也是社会主义市场经济体制的根基。
11. 公有制经济的地位：生产资料公有制是社会主义的根本经济特征，是社会主义经济制度的基础，在我国社会主义初级阶段的所有制结构中处于主体地位。
12. 在我国社会主义初级阶段，公有制经济包括国有经济、集体经济以及混合所有制经济中的国有成分和集体成分。
