变电所耐压试验报告
电气试验报告
电气试验报告Revised by Liu Jing on January 12, 2021电气试验报告地点：邵东县仙槎桥界峰钢铁丿实验性质：交接审核：实验：2017年10 月8号配电变压器实验报告实验结论：合格审核:测试员:柱上真空开关实验报告1、铭牌2、柱上开关绝缘电阻测量使用仪器：3、主回路直流电阻测量使用仪器：QJ44 仪器编号:4＞交流耐压试验使用仪器：仪器编号:5、接地电阻测试使用仪器：ZC-8 仪器编号:6、开关电流比：200/5 400/5 600/57、实验结论：合格复审：初审: 测试变压器进线电缆交接试验记录一、铭牌参数天气：晴实验日期：年月、主绝缘电阻测量：温度：湿度：、外护套、内衬层绝缘电阻测量：温度：湿度：、交流耐压试验:4、电阻测试实验结论：合格审核：________________________ 实验人员：10KV进线电缆交接实验记录一、铭牌参数天气：晴实验日期：年月、主绝缘电阻测量：温度：湿度：、外护套、内衬层绝缘电阻测量：温度：湿度：、交流耐压试验:、电阻测试实验结论：合格审核： ________________________ 实验人员:柜内（真空）开关实验报告、开关绝缘电阻测量使用仪器：ZC11D-5 仪器编号：610011、主回路直流电阻测量交流耐压试验使用仪器：仪器编号:实验结论：合格复审： 测试员:柜内(真空)开关实验报告、铭牌、开关绝缘电阻测量使用仪器：仪器编号:、主回路直流电阻测量、交流耐压试验、机械动作特性实验(电操机构需要时)实验结论：合格复审：测试员：柜内(真空)开关实验报告、铭牌、开关绝缘电阻测量、主回路直流电阻测量、交流耐压试验使用仪器：仪器编号:、机械动作特性实验(电操机构需要时)实验结论：合格复审：测试员:计量柜电压互感器实验报告2、开关绝缘电阻测量使用仪器：仪器编号:3、接地电阻测试使用仪器：ZC-8 仪器编号:4、电压变比及误差测量56实验结论：合格复审：初审：测试员:避雷器实验报告审核:、铭牌、绝缘电阻测量使用仪器：仪器编号: 、直流下的参考电压测量及直流参考电压下的泄漏电流使用仪器：仪器编号:实验结论：合格测试员:接地电阻实验报告7、铭牌8、接地电阻测试台式变实验结论：合格审核:测试员:安全工器具实验报告委托单位：邵东县仙槎桥界峰钢铁厂实验口期：2017年10月审核:。
35KV主变试验报告
35KV 主变试验报告安装位置:2#主变用途：本体一.铭牌:产品型号 SZ11-10000/35 相数 3相 额定容量 10000KvA 额定频率 50Hz 电压组合 35±3×2.5％ 联结组标号YNd11冷却方式 ONAN 绝缘水平 L1200AC85/L175AC35负载损耗 49954W 变压器油 DB-45# 短路阻抗7.08％ 1分接 --- 相数 3相主分接 7.45产品代号7分接---使用条件 户外 出厂序号出厂日期2014年8月符合标准 GB1094.1-1094.2-1996 ----分接位置高压低压电压（V ） 电流（A ） 电压（V ） 电流（A ）1 37625 105005502 367503 358754 35000 1655 341256 332507 32375器身重量5890kg 总重量 17485kg 油重量 3915kg空载损耗 9250W 厂址 河南森电电力设备有限公司 空载电流0.19%运输重量14715kg -------二.绝缘特性检查：试验日期:2014/10/10温度:17℃项目绝缘电阻M Ω)吸收比R60/R15 介质损失角正切tg δ% 高压---低压、地 8000（R 15） 11210(R 60) 1.38 0.43 低压---高压、地 8000（R 15） 112179(R 60) 1.380.45高压、低压---地 15000（R 15） 14870(R 60)试验仪器数字绝缘电阻测试仪（5000V）三.直流电阻测量:(Ω)试验日期:2014/10/10温度:17℃高压绕组分接位置0-A 0-B 0-C1 0.2619 0.2625 0.26302 0.2540 0.2550 0.25603 0.2461 0.2475 0.24804 0.240 0.2400 0.24105 0.2311 0.2322 0.23306 0.2240 0.2240 0.22507 0.2160 0.2170 0.2180低压绕组测量值ab bc ca 0.3533 0.3490 0.3514试验仪器直流电阻测试仪四.变比及联结组别检查:试验日期:2014/10/10温度:17℃分接位置高压低压额定变比变比误差(%)AB/ab BC/bc CA/ca AB/ab BC/bc CA/ca1 3762510500 3.583 3.5811 3.5805 3.5808 -0.04 -0.05 -0.012 36750 3.500 3.4995 3.4994 3.4994 0.01 0.01 -0.023 35875 3.417 3.4177 3.4175 3.4174 0.05 0.02 0.034 35000 3.333 3.3356 3.3347 3.3349 0.07 0.03 0.045 34125 3.250 3.2534 3.2525 3.2525 0.10 0.09 0.106 33250 3.167 3.1708 3.1704 3.1704 0.14 0.15 0.157 32375 3.083 3.0882 3.0884 3.0885 0.15 0.14 0.13试验仪器HCZBC-3全自动变比组别测试仪五．交流耐压试验加压部位试验电压kV 试验时间S 试验结果高压-地及低压75 60 通过低压-地及高压38 60 通过中性点-地试验仪器串联谐振耐压试验设备六.结论：经检查该设备符合技术要求,可以投入运行。
箱式变电站试验报告
高压开关柜试验报告单位名称设备编号1AH 型号1AH 额定电压10KV 额定电流20A 试验性质检测试验生产厂家出厂编号1AH1、触头接触电阻测量相别电压（V）电流(A) 电阻(uΩ) 温度0CA 10KV <50 15℃B 10KV <50 15℃C 10KV <50 15℃2、绝缘电阻测量开关状合闸(MΩ) 分闸(MΩ) 温度0C 使用 ZC-7 摇表态相别A 15℃≥2500MΩB 15℃≥2500MΩC 15℃≥2500MΩ3、交流耐压试验开关状态合闸分闸相别电压(KV) 时间(S) 结论电压(KV) 时间(S) 结论A 35 60 35 60B 35 60 35 60C 35 60 35 60结论合格试验日期试验人单位名称设备编号2AH 型号2AH 额定电压10KV 额定电流20A 试验性质检测试验生产厂家出厂编号2AH 1、触头接触电阻测量相别电压（V）电流(A) 电阻(uΩ) 温度0CABC2、绝缘电阻测量开关状态相别合闸(MΩ)分闸(MΩ)温度0C 使用 ZC-7 摇表A 15℃≥2500MΩB 15℃≥2500MΩC 15℃≥2500MΩ3、交流耐压试验开关状态合闸分闸相别电压(KV) 时间(S) 结论电压(KV) 时间(S) 结论A 35 60 35 60B 35 60 35 60C 35 60 35 60结论合格试验日期试验人单位名称设备编号3AH 型号3AH 额定电压10KV 额定电流20A 试验性质检测试验生产厂家出厂编号3AH 1、触头接触电阻测量相别电压（V）电流(A) 电阻(uΩ) 温度0CA 10KV <50 15℃B 10KV <50 15℃C 10KV <50 15℃2、绝缘电阻测量开关状态相别合闸(MΩ)分闸(MΩ)温度0C 使用 ZC-7 摇表A 15℃≥2500MΩB 15℃≥2500MΩC 15℃≥2500MΩ3、交流耐压试验开关状态合闸分闸相别电压(KV) 时间(S) 结论电压(KV) 时间(S) 结论A 35 60 35 60B 35 60 35 60C 35 60 35 60结论合格试验日期试验人电力变压器试验报告单位名称额定容量出厂日期年月日运行编号额定电压出厂编号型号额定电流试验性质检测试验生产厂家接线组别1、绕组直流电阻测量档位Ⅰ（Ω）Ⅱ（Ω）Ⅲ（Ω）IV（Ω）V（Ω）相别ABBCCAa0 接线组别温度b0c02、绝缘电阻测量一次对二次一次对二次及地二次对地3、变压比测量分接位置AB/ab BC/bc AC/ac 123454、交流耐压试验试验位置试验电压时间试验结果高压低压试验仪器QJ直流电阻仪 JDJ-10K/100V电压互感器 ZC-7摇表试验日期结论电力电缆试验报告工程名称试验日期年月日电缆名称高压电力电缆环境温度生产厂家试验性质检测试验电缆型号使用长度1、相位检查：首尾一致2、绝缘电阻测试：(使用ZC-7 2500V / 2500 MΩ摇表)相位相间绝缘相位对地绝缘结论A-B ≥2500MΩA-E ≥2500MΩ合格B-C ≥2500MΩB-E ≥2500MΩ合格C-A ≥2500MΩC-E ≥2500MΩ合格3、泄漏电流试验：（单位：μA）耐压前耐压后结论15KV 20KV 30KV 35KV 1min 5min 10min 合格A对BC及地 5 10 20 20 20 20 20 合格B对AC及地 5 10 20 20 20 20 20 合格C对AB及地 5 10 20 20 20 20 20 合格4、直流耐压试验：相位试验电压(KV) 持续时间(min) 结论A对BC及地35 1min 合格B对AC及地35 1min 合格C对AB及地35 1min 合格试验依据GB50150-91电气装置安装工程GB/T 16927.1 高电压试验技术GB/T16927.2 现场绝缘试验实施导则结论接地电阻试验报告建设单位工程名称接地名称 315KVA箱变接地电阻实验环境温度15℃配电室名称 315KVA箱式变电站试验性质检测试验试验日期年月日试验地点1、接地体外观检查：外观焊接良好，接地可靠。
220kv电压互感器试验报告 - 交接性试验
电压互感器试验记录
工程名称：
xxxxxxx有限公司
变电所
一期变电所
安装位置
220kv一母PT间隔A相
一、设备铭牌：
型号
WVB220-10H
一次电压
220/√3kV
额定电容（pF）
10000
出厂编号
xxxxxxx
二次绕组
额定电压（V）
输出容量（VA）
准确级
1a-1n
100/√3
3a-3n
da-dn
电阻值（Ω）
0.022
0.035
0.040
0.120
四、介质损耗因数tgδ及电容量测量：
名称
出厂编号
介损值tgδ（%）
电容值（pF）
C12
xxxx
C11
xxxx
五、变比及极性检查：
绕组
1a-1n
2a-2n
3a-3n
da-dn
极性检查
变比误差（%）
同极性
六、耐压试验：
试验设备：
1、兆欧表 ZC25-2 xxxx
150
0.2
2a-2n
100/√3
150
0.5
3a-3n
100/√3
150
3P
da-dn
100
100
3P
制造厂
出厂日期
二、绝缘电阻测量（E
2a-1a.3a.da.E
3a-1a.2a.da.E
da-1a.2a.3a.E
三、直流电阻测量：
绕组
1a-1n
2a-2n
2、介质损耗测试仪 A90214E xxxx
3、PT特性测试仪 FA-H+ xxxx
40000kVA-110kV电力变压器的交流耐压试验的技术方案
一、被试品对象及试验要求1．40000kVA/110kV电力变压器的交流耐压试验，电容量≤0.015μf，试验频率为45-65Hz，试验电压160kV。
2．26kV/35kV,300mm2电缆1200m，电容量≤0.228μF，试验频率为30-300Hz,试验电压52kV。
3．110kV线路绝缘子，开关，母线的交流耐压试验，试验频率为30-300HZ，最高试验电压265kV。
4. 8.7kV/10kV，300mm2电缆3000m，电容量≤1.2μF，试验频率为30-300Hz,试验电压22kV。
5. 64kV/110kV，300mm2电缆300m，电容量≤0.03μF，试验频率为30-300Hz,试验电压128kV。
6. 110kV变电站GIS设备，35kV变压器、配电设备交流耐压，试验频率为30-300Hz,试验电压184kV。
二、工作环境1.环境温度：－150C–40 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤1500米；三、装置主要技术参数及功能1.额定容量：270kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：45kV；90kV；180KV；270kV4.额定电流：6A； 3A； 1.0A；5.工作频率：20-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定26kV/35KV,300mm2电缆1200m，电容量≤0.228μF，试验频率为30-300Hz试验电压52kV。

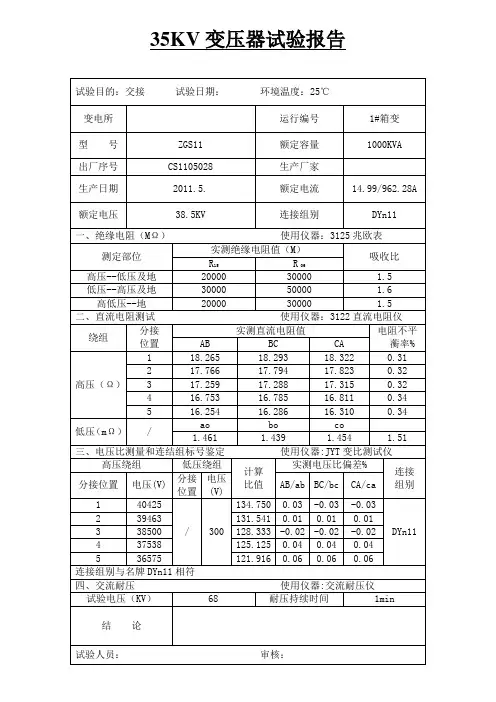

某变电所35KV变压器电气交接试验报告
30000
40000
1.3
二、直流电阻测试使用仪器：3122直流电阻仪
绕组
分接
位置
实测直流电阻值
电阻不平
蘅率%
AB
BC
CA
高压（Ω）
1
20.145
20.158
20.149
0.06
2
19.836
19.874
19.862
0.19
3
19.564
19.597
19.590
0.16
4
18.467
18.508
16.459
0.15
4
16.083
16.077
16.085
0.04
5
15.670
15.652
15.661
0.11
低压（mΩ）
/
ao
bo
co
1.528
1.514
1.523
0.91
三、电压比测量和连结组标号鉴定使用仪器:JYT变比测试仪
高压绕组
低压绕组
计算
比值
实测电压比偏差%
连接
组别
分接位置
电压(V)
分接位置
生产日期
2011.5.
额定电流
14.99/962.28A
额定电压
38.5KV
连接组别
DYn11
一、绝缘电阻（MΩ） 使用仪器：3125兆欧表
测定部位
实测绝缘电阻值（M）
吸收比
R15
R06
高压--低压及地
20000
30000
1.5
低压--高压及地
20000
30000
1.5
110kV变电站高压试验报告(完整)版
电气安装工程高压调试报告变电站名称：110kV尖峰变电站一、110kV断路器 (3)二、110kV#1 主变设备间隔 (21)三、IIOkGlS交流耐压试验 (42)四、110kV尖#1主变10kV侧进线003断路器间隔 (44)五、10kV站用变 (56)六、110kV变电站10kV电站电源一008断路器间隔 (59)七、110kV 变电站10kV电站电源二009断路器间隔 (67)八、110kV变电站10kV配电电站004断路器间隔 (75)九、110kV变电站10kV备用一005断路器间隔 (83)十、110kV变电站10kV备用二006断路器间隔 (91)十^一、110kV变电站10kV配电站电源一001断路器间隔 (98)十二、110kV变电站10kV配电站电源二006断路器间隔 (106)十三、110kV 变电站10kV零序CT (114)十四、110kV变电站10kV母线电压互感器013设备间隔 (117)十五、110kV变电站10kV三相过电压保护器 (122)十六、110kV变电站10kV#1电容器组011断路器间隔 (123)十七、110kV变电站10kV#2电容器组012断路器间隔 (140)十八、110kV变电站10kV余热发电并网柜007断路器间隔 (170)十九、110kV变电站10kV电容补偿柜一011断路器间隔 (181)二十、110kV变电站10kV电容补偿柜二012断路器间隔 (189)1^一、110kV变电站接地网电气完整性测试试验 (197)一、110kV变电站151断路器间隔六氟化硫断路器试验报告安装间隔：110kVGIS进线151断路器设备间隔试验人员：GIS主回路试验报告安装间隔：110kVGIS进线151断路器间隔. 断路器气体检漏试验金属氧化物避雷器试验报告安装间隔：110IWGIS进线151断路器间隔铭牌主要技术参数电压互感器试验报告安装间隔：IIOkVGIS进线151断路器间隔铭牌主要技术参数试验人员：电流互感器试验报告安装间隔：110kV151断路器间隔进线侧CT铭牌主要技术参数试验人员：电流互感器试验报告安装间隔：110kV151断路器间隔主变侧CT试验人员：、110kV 变电站110kV#1主变设备间隔油浸式电力变压器试验报告安装间隔：110kV #1主变设备间隔4.绕组连同套管一起的直流泄漏电流试验试验人员：金属氧化物避雷器试验报告安装间隔：110kV # 1主变（110kV侧中性点避雷器）3.计数器表计刻度及动作情况检查试验人员：隔离开关试验报告安装间隔：110kV #1主变高压侧中性点1010接地开关试验人员：变压器升高座电流互感器试验报告安装间隔：110kV #1主变4.绕组直流电阻试验试验人员：专业专注放电间隙试验报告安装间隔：110kV #1主变110kV侧中性点放电间隙试验人员:电流互感器试验报告安装间隔：110kV # 1主变(110kV中性点间隙CT)2.绕组直流电阻试验试验人员：、110kV变电站IIOkVGIS交流耐压试验110kV GIS整组交流耐压试验记录110kV户内设备及母线整组交流工频耐压试验试验人员:四、110kV 变电站110kV #1 主变10kV侧进线003断路器间隔户内高压真空断路器试验报告安装间隔：110kV#1主变10kV侧进线设备间隔4 •模拟操动试验试验人员：专业专注电流互感器试验报告安装间隔110kV #1主变10kV侧进线003断路器间隔铭牌主要技术参数。
变电站试车总结报告范文(3篇)
第1篇一、前言随着我国经济的快速发展，电力行业对变电站的建设和改造需求日益增长。
变电站试车作为电力系统的重要组成部分，其试车质量直接关系到电力系统的稳定运行和供电可靠性。
本报告针对某变电站的试车过程进行总结，分析试车过程中存在的问题，并提出改进措施，以期为今后变电站试车工作提供参考。
二、试车概况1. 变电站概况某变电站位于我国某省，额定电压为220kV，采用双母线接线方式，主要承担着该地区的供电任务。
变电站内设有主变压器、高压配电装置、低压配电装置、继电保护装置等设备。
2. 试车时间本次试车时间为2022年3月20日至2022年4月10日，历时21天。
3. 试车内容本次试车主要包括以下内容：（1）设备安装调试：对变电站内所有设备进行安装、调试，确保设备正常运行。
（2）系统调试：对变电站内各系统进行调试，包括高压配电装置、低压配电装置、继电保护装置等。
（3）整体调试：对变电站整体进行调试，包括主变压器、高压配电装置、低压配电装置、继电保护装置等。
（4）安全检查：对变电站内所有设备进行安全检查，确保设备符合安全标准。
三、试车过程及问题分析1. 设备安装调试在设备安装调试阶段，主要发现以下问题：（1）部分设备安装不规范，存在安全隐患。
（2）部分设备参数设置不合理，影响设备正常运行。
（3）部分设备接线错误，导致设备无法正常运行。
针对以上问题，我们采取了以下措施：（1）对不规范安装的设备进行整改，确保设备符合安全标准。
（2）重新设置设备参数，确保设备正常运行。
（3）纠正设备接线错误，确保设备正常运行。
2. 系统调试在系统调试阶段，主要发现以下问题：（1）部分系统运行不稳定，存在故障隐患。
（2）部分系统响应速度慢，影响电力系统稳定运行。
（3）部分系统保护功能失效，无法及时切除故障。
针对以上问题，我们采取了以下措施：（1）对不稳定运行的系统进行排查，找出故障原因，并进行修复。
（2）优化系统参数，提高系统响应速度。
变压器交流耐压试验的原理及实验方法
变压器交流耐压试验的原理及实验方法交流耐压试验是考验被试品绝缘承受各种过电压能力的有效方法，对保证设备安全运行具有重要意义。
交流耐压试验的电压、波形、频率和在被试品绝缘内部电压的分布，均符合在交流电压下运行时的实际情况，因此，交流耐压试验能真实有效地发现绝缘缺陷。
标签：绝缘；耐压；试验；谐振；变压器。
一耐压试验的目的工频交流耐压试验是考验被试品绝缘承受各种过电压能力的有效方法，对保证设备安全运行具有重要意义。
交流耐压试验的电压、波形、频率和在被试品绝缘内部电压的分布，均符合在交流电压下运行时的实际情况，因此，能真实有效地发现绝缘缺陷。
交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成缺陷。
各种预防性试验方法，各有所长，均能分别发现一些缺陷，反应出绝缘的状况，但其他试验方法的试验电压往往都低于电力设备的工作电压，但交流耐压试验一般比运行电压高，因此通过试验已成为保证变压器安全运行的一个重要手段。
二交流耐压试验装置原理交流耐压试验装置也叫調频串联谐振耐压装置，谐振耐压装置是利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置。
串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。
被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。
图中：E—变频电源、T—中间变压器、L—高压电抗器、C1、C2—分压电容器、V—电压监测单元、（M1、M2、M3）—避雷器、CX—被试品我们已知，在回路频率f=1/2π√LC 时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q 倍。
Q 为系统品质因素，即电压谐振倍数，一般为几十到一百以上。
变压器耐压试验报告
变压器耐压试验报告一、试验介绍耐压试验是用来检测变压器绝缘能力的重要试验之一，旨在确认变压器绝缘材料和结构的可靠性和稳定性。
本次试验选用了XX型变压器进行耐压试验，该变压器额定输入电压为220V，输出电压为380V，额定频率为50Hz。
二、试验原理在变压器绕组和外壳之间施加一定的电压，持续一定的时间，观察是否发生击穿现象以判断绝缘是否合格。
将待测变压器的一侧绕组与外壳接地，以模拟实际工作时的绝缘状态。
三、试验步骤1.首先，将待测变压器正确接入试验电源，确保电源稳定。
2.调节试验电源输出电压至期望值，本次试验选择了2000V的浮动耐压。
3.记录试验电源输出电压和电流，并对其进行实时监测。
4.开始施加电压，经过5分钟后，记录电源的输出电流和电压的变化情况。
5.持续监测15分钟，期间记录每5分钟的电流和电压值。
6.检查变压器的绝缘状况，是否有破损或发热现象。
7.进行试验结束后的数据处理和分析。
四、试验数据试验电压（V）试验电流（A）0010000.215000.320000.525000.730001.035001.540002.045003.050004.0五、试验结果分析根据试验数据，可以得出如下结论：1.在本次试验中，变压器未发生击穿现象，证明其绝缘能力可以满足耐压要求。
2.随着试验电压的增加，试验电流也呈线性增长，说明绝缘性能较好。
3.变压器在试验过程中未出现异常情况，绝缘状况良好。
六、结论与建议通过本次试验1.变压器的绝缘能力满足耐压要求，可以正常使用。
2.变压器的设计和制造质量良好，绝缘状况稳定可靠。
建议：1.需要定期对变压器进行耐压试验，以确保其绝缘能力的稳定性。
2.在使用过程中，要注意保持变压器的绝缘状况，避免外界环境对绝缘材料的破坏。
七、总结本次变压器耐压试验结果良好，证明变压器具备良好的绝缘能力和稳定性，可以放心使用。
为了确保变压器的正常运行，建议定期进行耐压试验，并注意维护绝缘材料的完好性。
箱式变电站试验报告
cx(p t)
tg&%
20°C tg&%
A相套管
A相套管
B相套管
B相套管
C相套管
C相套管
温度
使用仪器
接触
电阻(uQ)
A相
B相
C相
温度
使用仪器
44
44
44
15℃
直流电阻速测仪
跳闸时间
合闸
平均值
跳闸
平均值
使用 仪器
秒
秒
线圈电阻
合闸线圈
绝缘电阻
使用仪器
分闸线圈
绝缘电阻
交流耐压(KV60”)
相别
电压(V)
电流(A)
电阻(uQ)
温度0C
A
B
C
2、绝缘电阻测量
开关状
态
相另吐
合闸(MQ)
分闸(MQ)
温度0C
使用ZC-7摇表
A
15℃
三2500MQ
B
15℃
三2500MQ
C
15℃
三2500MQ
3、交流耐压试验
开关状态
合闸
分闸
相别
电压(KV)
时间(S)
结论
电压(KV)
时间(S)
结论
A
35
60
35
60
相间绝缘
相位
对地绝缘
结论
A-B
三2500MQ
A-E
三2500MQ
合格
B-C
三2500MQ
B-E
三2500MQ
合格
C-A
三2500MQ
C-E
三2500MQ
合格
预装式变电站试验报告
预装式变电站试验报告
产品名称：预装式变电站
产品型号：YBW-10/0.4-250KV A
产品编号：201609024
试验日期：2016-12-02
_________________有限公司
试验室
一、一般检查
1
二、最小电气间隙检查
三、主回路绝缘电阻测量
注明:a、500V以下至100V的电气设备或回路采用500MΩ表测量。
b、3000V以下至500V的电气设备或回路采用1000MΩ表测量。
c、10000以下至3000V的电气设备或回路采用2500MΩ表测量。
2
四、工频耐压试验
五、高压开关柜联锁操作试验
3
六、备注
七、结论
本产品经检验，各项性能指标达到GB/T17467-1998 IEC1330：1995《高压/低压预装式变电站》标准要求，准予出厂。
检验员：1 试验员：3
__________________有限公司
试验室
2016-12-02。
2000kVA#1电力变压器试验报告
广西**化工有限公司硅锰分公司10kV #1变压器试验报告
编写人：
试验人员：
审核：
试验日期：2013年05月06日
地址：广西田东县联系电话：
联系人：邮编：
10kV #1电力变压器试验报告
一、试验目的：
受广西**化工有限公司硅锰分厂的委托，通过预防性试验，检查该客户10kV#1变压器的状况。
二、试验依据：
DL/T596 -1996 《电力设备预防性试验规程》。
三、试验地点及环境情况
试验地点：#1变压器室
环境情况：温度：27.1 ℃湿度：62% 天气：晴
四、设备参数：
五、试验所用主要设备信息
1、绝缘电阻表：型号MODEL3122 编号：w0004381
2、试验变压器：型号：YDJ100K 编号：B0121-1
3、调压器： 型号：TDGC2—3000 编号：000324
4、直流电阻测试仪： 型号MS-520 编号：MS20090613
六、 试验数据
1、
绝缘电阻(M Ω）
合格标准：1)绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化；2)吸收比(10～30℃范围)不低于1.3
或极化指数不低于1.5。
结论： 合格_√ _不合格__
2、 直流电阻（m Ω）
合格标准：1)1.6MV A 及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%，2)与以前相同部位测得值比较，其变化不应大于2%。
结论： 合格_√ _ 不合格__
3、 工频耐压
结论： 合格_√ _不合格__
结论：变压器试验合格。
变压器试验工作总结6篇
变压器试验工作总结6篇第1篇示例：变压器试验工作总结一、前言在变压器生产环节中，试验工作是非常重要的环节，它可以验证变压器的性能指标，确保其质量和安全可靠性。
试验工作的质量直接关系到变压器的使用寿命和工作稳定性，因此试验工作的总结和经验积累对于未来工作至关重要。
本文将对变压器试验工作进行总结，并分享一些经验和教训。
二、试验工作内容1. 绝缘电阻测试：首先进行绝缘电阻测试，以确定变压器的绝缘状态。
这个测试项目是变压器试验工作中的基础项目，其结果直接影响后续试验的进行和变压器的使用寿命。
2. 介损和电压比测试：通过介损和电压比测试来验证变压器的损耗情况和电压调节性能。
这两个参数是变压器的重要指标，直接关系到变压器的能效和电压稳定性。
3. 负载试验：进行负载试验，验证变压器在额定负载下的工作性能，检测其温升情况和工作稳定性。
4. 过载试验：在短时间内施加超负荷，检测变压器的过载能力和短时热稳定性。
5. 绝缘油测试：对变压器绝缘油进行测试，确保其绝缘性能符合要求，预防变压器因绝缘油问题导致的故障。
6. 高压测试：对变压器进行高压测试，确保其耐受高压的能力。
以上试验项目覆盖了变压器试验工作的主要内容，它们在试验过程中为我们提供了大量的数据和信息，有助于全面评估变压器的性能和可靠性。
1. 精细准备：试验前的准备工作非常重要，包括试验设备的检查和校准、试验方案的制定和沟通、安全措施的落实等。
只有在这些准备工作充分的情况下，才能保证试验工作的顺利进行和数据的准确性。
2. 注意安全：试验工作中一定要严格遵守安全规定和操作规程，注意防范电击、火灾等危险因素。
严禁在试验过程中出现安全事故，保障试验人员的人身安全。
3. 数据分析：试验结果所得到的数据需要进行充分的分析和比对，及时发现问题和异常现象，为后续的改进和优化提供依据。
4. 质量控制：试验工作需要严格按照质量控制要求进行，确保测试环境的稳定性和数据的准确性。
5. 故障处理：在试验过程中出现的故障需要及时处理和记录，以便后续的故障分析和改进措施。
电力变压器试验报告
电力变压器试验报告装设地点：幸福里小区运行编号： 14#箱变试验日期： 2013.07.25 试验性质：交接天气：晴温度： 36 ℃相对温度：一、设备型号：二、试验项目：2、直流电阻：3、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：电力变压器试验报告装设地点：幸福里小区运行编号： 15#箱变试验日期： 2013.07.25 试验性质：交接天气：晴温度： 36 ℃相对温度：一、设备型号：二、试验项目：5、直流电阻：6、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：电力变压器试验报告装设地点：幸福里小区运行编号： 4#箱变试验日期： 2013.07.25 试验性质：交接天气：晴温度： 36 ℃相对温度：一、设备型号：二、试验项目：9、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：电力变压器试验报告装设地点：幸福里小区运行编号： 4#箱变试验日期： 2013.07.25试验性质：交接天气：晴温度： 36 ℃相对温度：一、设备型号：二、试验项目：10、绝缘电阻及吸收比：11、直流电阻：12、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：电力变压器试验报告装设地点：幸福里小区运行编号： 9#箱变试验日期： 2013.07.25 试验性质：交接天气：晴温度： 36 ℃相对温度：一、设备型号：二、试验项目：13、绝缘电阻及吸收比：14、直流电阻：15、交流耐压试验：交流耐压： 38 KV 时间： 60 S 结论：合格三、试验结论：合格四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表五、试验负责人：六、试验人员：七、备注：断路器试验报告装设地点：幸福里小区运行编号：出线柜6# 试验日期：2013.07.23 试验性质：交接天气：晴温度： 33 ℃二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：出线柜2# 试验日期：2013.07.23 试验性质：交接天气：晴温度： 33 ℃二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：出线柜7# 试验日期：2013.07.23 试验性质：交接天气：晴温度： 33 ℃二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：出线柜5# 试验日期：2013.07.23 试验性质：交接天气：晴温度： 33 ℃二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：进线柜1# 试验日期：2013.07.23 试验性质：交接天气：晴温度： 33 ℃二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：进线柜2# 试验日期：2013.07.23 试验性质：交接天气：晴温度： 33 ℃二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：断路器试验报告装设地点：幸福里小区运行编号：母联开关柜试验日期：2013.07.23 试验性质：交接天气：晴温度： 33 ℃二、试验项目1、绝缘电阻：2、回路电阻：3、交流耐压：三、试验结论：合格四、试验仪器及编号： ZC-7绝缘摇表，JC-HIII接触电阻测试仪五、备注：六、试验负责人：七、试验人员：电力电缆试验报告装设地点：幸福里小区运行编号：4#高压分支箱—开闭所试验日期：2013.07.20电压等级：10KV 试验性质：交接型号：ZRYJLV.22 8.7/15KV 天气：晴温度： 33 ℃一、试验项目1、电缆主绝缘绝缘电阻：2、直流耐压试验：二、试验结论：合格三、试验仪器及编号：ZGF-H直流高压发生器、ZC-7绝缘摇表四、备注：五、试验负责人：六、试验人员：电力电缆试验报告装设地点：幸福里小区运行编号：4#高压分支箱—9#箱变试验日期：2013.07.20 电压等级：10KV 试验性质：交接型号：ZRYJLV.22 8.7/15KV天气：晴温度： 33 ℃一、试验项目1、电缆主绝缘绝缘电阻：2、直流耐压试验：二、试验结论：合格三、试验仪器及编号ZGF-H直流高压发生器、ZC-7绝缘摇表四、备注：五、试验负责人：六、试验人员：接地装置试验报告保护调试报告一、被保护设备：进线柜1#二、装置型号及厂家：聚仁电力科技三、电流通道检查：输入电流：IA=1A IB=1A IC=1AIA=2A IB=2A IC=2AIA=3A IB=3A IC=3A输入电压：Ia=1A Ib=1A Ic=1AIa=2A Ib=2A Ic=2AIa=3A Ib=3A Ic=3A四、保护定值检验：变比400/5五、操作回路检查：开关进控位置，手合、手跳开关动作正常，跳位、合位灯指示正确，跳闸回路检查正常。
#35kV变电站预试定检高压试验报告
35kV发展河变电站预试调试报告四川省强波电力项目有限公司二○一一年十月二十九日四川省强波电力项目有限公司第二十八项目处调试报告项目名称：35kV发展河变电站预试项目名称：高压电气预防性实验批准：审核：编制：目录一、35kV部分：11、35kV主变压器：12、35kV断路器：23、35kV站用变：34、35kV避雷器：45、35kV母线电压互感器：46、35kV线路电压互感器：57、35kV隔离开关：5二、10kV部分：61、10kV断路器：62、10kV避雷器：83、10kV母线电压互感器：94、10kV电流互感器：95、10kV站用变：106、10kV隔离开关：117、10kV电容器组电抗器：118、10kV电容器组电容器：129、10kV电容器组放电线圈：12一、35kV部分：1、35kV主变压器：1、铭牌：型号：SZ11-2000/35GY 额定容量：2000kV A阻抗电压：6.37% 连接组标号：Yd11相数：3相冷却方式：ONAN电压组合：35±3×2.5%/10.5kV 绝缘水平：LI200AC85出厂序号：209117 日期：2009年9月湛江高压电器有限公司2、绝缘检查：测试天气：晴湿度：50% 温度： 28℃测试时间：2018年10月28日测试人员：陈涛杨志福使用仪器：ZP2553 5000V 2500V兆欧表单位：MΩ规程要求：绝缘电阻值不低于出厂实验值的70%。
3、绕组直流电阻测量：测试天气：晴湿度：50% 温度： 28℃测试时间：2018年10月28日测试1.人员：陈涛杨志福使用仪器：SM33直流电阻测试仪单位：Ω规程要求：1600kV.A以上容量等级三相变压器，各相测得值的相差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。
测试天气：晴湿度：50% 温度： 28℃测试时间：2018年10月28日测试人员：陈涛杨志福使用仪器： AI—6000E型介损仪规程要求：被测绕组的tanδ值不应大于产品出厂值历次实验值的30%,20℃时35kV电压等级不大于1.5%。
变压器耐压、局放试验方案
110kV祝舜变电站电气安装工程110kv变压器局放、耐压试验施工方案2012年8月■、试验目的110kV祝舜变电站新建工程，通过对110kV一次设备、110kV主变、PT 进行交流耐压试验，检验设备、主变经运输和安装调试后，设备内部绝缘强度和支柱绝缘是否达到设备运行标准。
■、试验标准2.1 GB 50150-2006 电气装置安装工程电气设备交接试验标准2.2 DL/T 618-1997 气体绝缘金属封闭开关设备现场交接试验规程2.3 DL/T 555-2004 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则■110kV设备耐压试验一、试验装置原理图图中：E—变频电源、T—中间变压器、L—高压电抗器、C1、C2—分压电容器、V —电压监测单元、（M1、 M2、M3）—避雷器、CX—被试品二、试验原理110kV设备通过串联谐振进行耐压试验。
三、被试设备110kV设备：变高间隔、分段间隔耐压试验，如下图所示四、耐压试验步骤(1）如上图所示，红色标示是通过串联谐振进行耐压试验。
其分4次加压，首先对#2主变变高间隔加压，第1次对#2主变变高间隔整体绝缘水平考查：合上1102开关；合上11024、11021刀闸；断开110240、1102C0、1102B0地刀；(2)第2次对1102开关断口绝缘水平考查，断开11021、11024刀闸；断开110240、1102C0地刀，合上1102B0地刀。
(3)第3次加压对母联间隔整体绝缘水平考查：合上100开关，断开1001、1002刀闸，断开1011、1012地刀；(4)第4次加压，对母联间隔100开关断口水平考查；断开100开关，1001、1002刀闸、10012地刀，合上10011地刀。
(5）试验电压：整体水平及断口水平以184kV（出厂试验电压值×0.8）；试验时间：1min；(6）耐压后绝缘：绝缘电阻应与耐压前无明显差异。
注：设备耐压时无闪络，无放电现象，各方面数据符合规程要求，可判断此设备绝缘合格。
110kV电力电缆现场交流耐压试验
110kV电力电缆现场交流耐压试验摘要：交流耐压试验的电压、波形、频率和被试电缆绝缘内电压分布，一般与实际运行情况相吻合，能有效地发现绝缘缺陷，是检验其绝缘优劣最有效的方法。
结合10kV电力电缆线路设计概述，对利用串联谐振系统进行试验的过程进行了探讨，提出了现场试验中的参数选择及注意事项，可作为该电压等级电力电缆现场试验参考。
关键词：110kV；电力电缆；串联谐振；交流耐压引言110kV高压电缆是我国主要应用的输电线类型，能够承受100kV高压电，且电能在传输中具有非常小的能量损失。
该类线路系统建设中也存在一定的难度，包括施工隐蔽、施工距离长与跨度大等。
如果没有做好施工技术的准备工作，则可能会对工程施工效果造成影响。
110kV电力电缆线路设计概述1.110kV电力电缆线路设计的优势为了使电能得到充分利用，在运输途中减少损耗，在配电线路敷设中需要考虑到线路的周围环境、长度、地理状况及长度等多方面因素，从而配备合适的输电设备，使敷设方案的结构路线最优化。
这样一来就可以使10kV电力电缆线路敷设的质量大大提高，保证了输电线路的完整、用电用户的使用，还降低了输电过程中电力损耗。
1.2 10kV电力电缆线路敷设的缺陷1.2.110kV电力电缆的机械性损伤10kV电力电缆的线路敷设操作的困难和复杂，10kV电力电缆的转弯半径相较于普通电缆的外径更大，在我们进行线路敷设时，线路的转弯角度太大会导致导体产生机械性的损伤，这种损伤往往是完全不可以恢复的，从而导致了设备在实际应用中的使用寿命大大缩减。
电力电缆的表面上覆盖着一层厚厚的绝缘胶，因此在电力电缆发生了故障时就无法轻易做到诊断和测量，定期的检修也没有合理的解决办法来控制和避免这种事故，这种情况下极易造成故障，而且因为我们无法第一时间发现故障，使电力事故发生的概率增加。
1.2.210kV电力电缆的防潮保护由于受到环境因素影响，10kV电力电缆在正常运行的情况下，空气中的湿度以及水分等极易直接通过电缆头或电缆表面的保护层渗透到电缆绝缘层并逐渐向横纵向渗透，从而严重地损伤了整条电缆甚至导致使整个供电系统发生崩溃。
