串联和并联电路的计算
串并联电路的电流和电压计算
串并联电路的电流和电压计算电路是电能传输和控制的基本载体,串并联电路是电路中常见的两种电路连接方式。
在实际应用中,我们需要根据电路中元件的连接方式计算电流和电压,以确保电路正常工作。
本文将介绍串并联电路的电流和电压计算方法。
一、串联电路串联电路是将多个电阻、电容或电感器按照一定顺序连接起来,电流依次流过每个元件。
在串联电路中,总电流贯穿整个电路,而电压在不同元件之间分配。
1. 电流计算在串联电路中,各元件的电流相等,即总电流等于各元件电流之和。
如果串联电路中有n个电阻,总电流I总可以通过以下公式计算:I总= I1 = I2 = …… = In其中,I1、I2、……、In分别为每个电阻的电流。
2. 电压计算在串联电路中,各元件的电压之和等于电源电压。
如果串联电路中有n个电阻,总电压U总可以通过以下公式计算:U总= U1 + U2 + …… + Un其中,U1、U2、……、Un分别为每个电阻的电压。
二、并联电路并联电路是将多个电阻、电容或电感器的一端连接起来,另一端连接在一起。
在并联电路中,各元件之间的电压相等,而电流在不同元件之间分配。
1. 电流计算在并联电路中,各元件电流之和等于总电流。
如果并联电路中有n个电阻,总电流I总可以通过以下公式计算:I总= I1 + I2 + …… + In其中,I1、I2、……、In分别为每个电阻的电流。
2. 电压计算在并联电路中,各元件之间的电压相等,即总电压等于各元件的电压。
如果并联电路中有n个电阻,总电压U总可以通过以下公式计算:U总= U1 = U2 = …… = Un其中,U1、U2、……、Un分别为每个电阻的电压。
三、综合计算在实际应用中,电路往往是由串联电路和并联电路组合而成。
此时,可以先计算每个串联电路的总电流和总电压,再计算整个并联电路的总电流和总电压。
四、总结串并联电路是电路中常见的两种连接方式,在实际应用中需要根据电路连接方式计算电流和电压。
通过本文的介绍,我们了解到串联电路中电流相等,电压分配;并联电路中电压相等,电流分配。
串并联电路规律总结
电路规律总结串联电路1、串联电路中,电流处处相等,即: I 1=I 2=I 3=…=I n2、串联电路两端的总电压等于各部分电路两端的电压之和。
即U=U 1+U 2+…+U n3、串联电路的总电阻等于各串联导体电阻之和。
即R 总=R 1+R 2+…+R n若各电阻均为r ,则R=nr当1R 与2R 串联时,根据欧姆定律变形得:121212U U U I I I RR R ===, ,因为串联电路的电流是处处相等的,即12I I I ==,所以:1212U U U RR R I ===(1)又因为串联电路总电阻等于各电阻之和,即12R R R =+,推出:12121212R R U U U U R R R R ==++, (2)公式(1)和(2)都是很有用的计算公式,从它们可以得出:推论1 串联电阻的分压作用:各个电阻分得的电压与电阻的阻值成正比,电阻越大,它所分得的电压也越大。
如果1R 增大,2R 和U 保持不变,1U 和2U 如何变化? 这时12R R +增大,由2212R U U R R =+,可知2U 减小,又因为U =12U U +保持不变,故1U 增加。
于是得到下面的推论推论2 串联电阻的总电压不变,如果一个电阻增大(其它电阻不变或不增大),那么它所分得的电压将增大,其它电阻分得的电压将减小。
并联电路1、并联电路中,干路中的电流等于各支路中的电流之和,即 I 总=I 1+I 2+…+I n2、并联电路里,各支路两端的电压均相等。
即U=U 1=U 2=…=U n3、并联电路总电阻的倒数等于各并联电阻的倒数之和。
即1/R=1/R 1+1/R 2+…+1/R n 若各并联导体的电阻均为r ,则1/R=n/r 即得:R=r/n当1R 与2R 并联时,根据欧姆定律变形得 121212 , U U I I R R ==因为并联电路各支路电压相等,即12U U U ==,可以推出:1221I R I R =(1)由(1)可以推导出:21121212R R I I I I R R R R ==++, (2)公式(1)和(2)都是很有用的公式,从它们可以得出推论1 并联电路的分流作用:各支路的电流与它们的电阻成反比,哪条支路上的电阻大,通过它的电流就小。

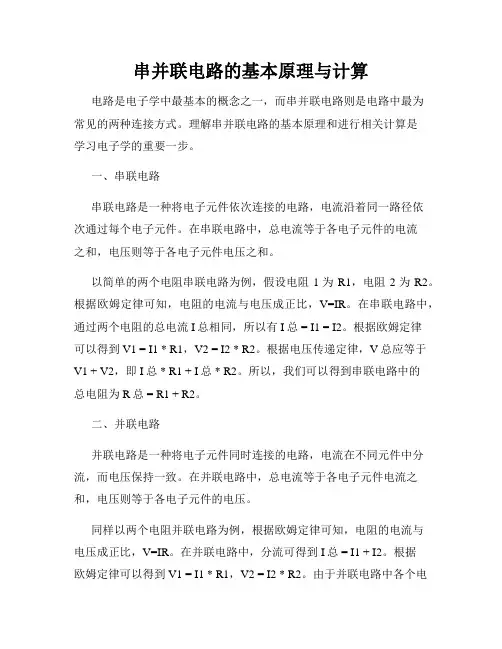

串并联电路的基本原理与计算
串并联电路的基本原理与计算电路是电子学中最基本的概念之一,而串并联电路则是电路中最为常见的两种连接方式。
理解串并联电路的基本原理和进行相关计算是学习电子学的重要一步。
一、串联电路串联电路是一种将电子元件依次连接的电路,电流沿着同一路径依次通过每个电子元件。
在串联电路中,总电流等于各电子元件的电流之和,电压则等于各电子元件电压之和。
以简单的两个电阻串联电路为例,假设电阻1为R1,电阻2为R2。
根据欧姆定律可知,电阻的电流与电压成正比,V=IR。
在串联电路中,通过两个电阻的总电流I总相同,所以有I总 = I1 = I2。
根据欧姆定律可以得到V1 = I1 * R1,V2 = I2 * R2。
根据电压传递定律,V总应等于V1 + V2,即I总 * R1 + I总 * R2。
所以,我们可以得到串联电路中的总电阻为R总 = R1 + R2。
二、并联电路并联电路是一种将电子元件同时连接的电路,电流在不同元件中分流,而电压保持一致。
在并联电路中,总电流等于各电子元件电流之和,电压则等于各电子元件的电压。
同样以两个电阻并联电路为例,根据欧姆定律可知,电阻的电流与电压成正比,V=IR。
在并联电路中,分流可得到I总 = I1 + I2。
根据欧姆定律可以得到V1 = I1 * R1,V2 = I2 * R2。
由于并联电路中各个电子元件的电压相同,所以有V总 = V1 = V2 = V。
根据电流传递定律,I总应等于I1 + I2 = V/R1 + V/R2。
所以,我们可以得到并联电路中的总电阻为1/R总 = 1/R1 + 1/R2。
三、混合串并联电路在实际应用中,常常会遇到同时存在串联和并联的混合电路。
在处理混合电路时,可以运用串联和并联电路的基本原理进行拆解和计算。
首先,根据电路的结构与连接方式,将混合电路拆分成多个串联和并联的部分。
然后,根据串联和并联电路的计算公式,分别计算每个部分的总电流和总电阻。
最后,将各个部分的总电流和总电阻进行串联和并联的计算,得到整个混合电路的总电流和总电阻。

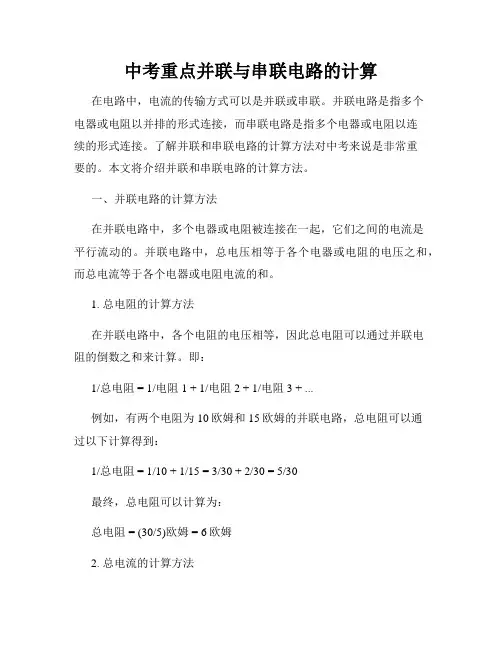

中考重点并联与串联电路的计算
中考重点并联与串联电路的计算在电路中,电流的传输方式可以是并联或串联。
并联电路是指多个电器或电阻以并排的形式连接,而串联电路是指多个电器或电阻以连续的形式连接。
了解并联和串联电路的计算方法对中考来说是非常重要的。
本文将介绍并联和串联电路的计算方法。
一、并联电路的计算方法在并联电路中,多个电器或电阻被连接在一起,它们之间的电流是平行流动的。
并联电路中,总电压相等于各个电器或电阻的电压之和,而总电流等于各个电器或电阻电流的和。
1. 总电阻的计算方法在并联电路中,各个电阻的电压相等,因此总电阻可以通过并联电阻的倒数之和来计算。
即:1/总电阻 = 1/电阻1 + 1/电阻2 + 1/电阻3 + ...例如,有两个电阻为10欧姆和15欧姆的并联电路,总电阻可以通过以下计算得到:1/总电阻 = 1/10 + 1/15 = 3/30 + 2/30 = 5/30最终,总电阻可以计算为:总电阻 = (30/5)欧姆 = 6欧姆2. 总电流的计算方法在并联电路中,各个电阻的电流之和等于总电流。
因此,总电流可以通过各个电阻电流之和来计算。
例如,有两个电阻为10欧姆和15欧姆的并联电路,电流可以通过以下计算得到:总电流 = 电流1 + 电流2对于一个平行电路,各电阻的电流与它们的电阻值成反比。
根据欧姆定律,电流可以通过以下计算得到:电流 = 电压 / 电阻假设总电压为30伏,可得:电流1 = 30 / 10 = 3安培电流2 = 30 / 15 = 2安培最终,总电流可以计算为:总电流 = 3安培 + 2安培 = 5安培二、串联电路的计算方法在串联电路中,多个电器或电阻被依次连接,它们之间的电流是依次流动的。
串联电路中,总电压等于各个电器或电阻电压的和,而总电阻等于各个电器或电阻电阻值的和。
1. 总电压的计算方法在串联电路中,各个电阻的电流相等,因此总电压可以通过各个电阻的电压之和来计算。
例如,有两个电阻为10欧姆和15欧姆的串联电路,总电压可以通过以下计算得到:总电压 = 电压1 + 电压2对于一个串联电路,各电阻的电压与它们的电阻值成正比。

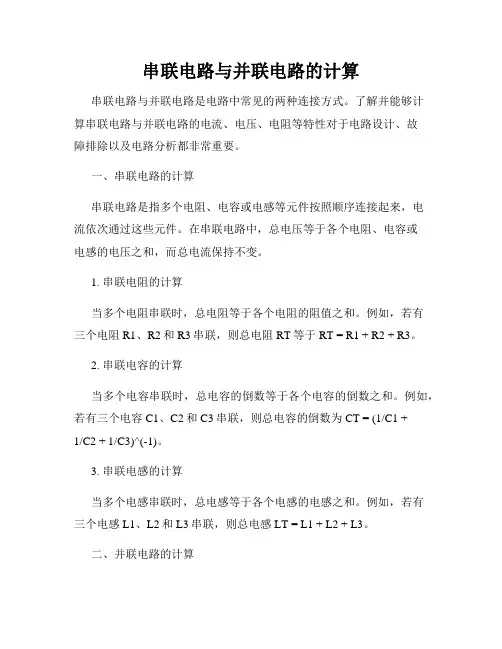

串联电路与并联电路的计算
串联电路与并联电路的计算串联电路与并联电路是电路中常见的两种连接方式。
了解并能够计算串联电路与并联电路的电流、电压、电阻等特性对于电路设计、故障排除以及电路分析都非常重要。
一、串联电路的计算串联电路是指多个电阻、电容或电感等元件按照顺序连接起来,电流依次通过这些元件。
在串联电路中,总电压等于各个电阻、电容或电感的电压之和,而总电流保持不变。
1. 串联电阻的计算当多个电阻串联时,总电阻等于各个电阻的阻值之和。
例如,若有三个电阻R1、R2和R3串联,则总电阻RT等于RT = R1 + R2 + R3。
2. 串联电容的计算当多个电容串联时,总电容的倒数等于各个电容的倒数之和。
例如,若有三个电容C1、C2和C3串联,则总电容的倒数为CT = (1/C1 +1/C2 + 1/C3)^(-1)。
3. 串联电感的计算当多个电感串联时,总电感等于各个电感的电感之和。
例如,若有三个电感L1、L2和L3串联,则总电感LT = L1 + L2 + L3。
二、并联电路的计算并联电路是指多个电阻、电容或电感等元件同时与电源正负极相连。
在并联电路中,总电流等于各个元件的电流之和,而总电压保持不变。
1. 并联电阻的计算当多个电阻并联时,总电阻的倒数等于各个电阻的倒数之和。
例如,若有三个电阻R1、R2和R3并联,则总电阻的倒数为1/RT = 1/R1 +1/R2 + 1/R3。
2. 并联电容的计算当多个电容并联时,总电容等于各个电容的电容之和。
例如,若有三个电容C1、C2和C3并联,则总电容CT = C1 + C2 + C3。
3. 并联电感的计算当多个电感并联时,总电感的倒数等于各个电感的倒数之和。
例如,若有三个电感L1、L2和L3并联,则总电感的倒数为1/LT = 1/L1 +1/L2 + 1/L3。
总结:串联电路与并联电路的计算方法如上所示,运用这些公式可以准确计算电路中的电流、电压和电阻等参数。
同时,需要注意电路分析中各个元件的正确连接以及单位的统一。

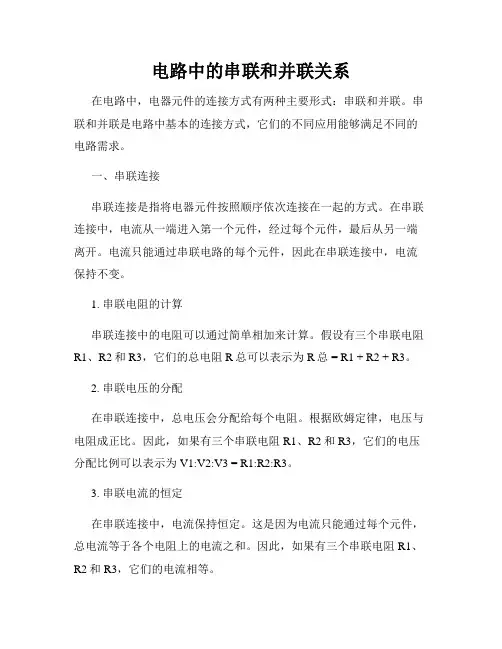

电路中的串联和并联关系
电路中的串联和并联关系在电路中,电器元件的连接方式有两种主要形式:串联和并联。
串联和并联是电路中基本的连接方式,它们的不同应用能够满足不同的电路需求。
一、串联连接串联连接是指将电器元件按照顺序依次连接在一起的方式。
在串联连接中,电流从一端进入第一个元件,经过每个元件,最后从另一端离开。
电流只能通过串联电路的每个元件,因此在串联连接中,电流保持不变。
1. 串联电阻的计算串联连接中的电阻可以通过简单相加来计算。
假设有三个串联电阻R1、R2和R3,它们的总电阻R总可以表示为R总 = R1 + R2 + R3。
2. 串联电压的分配在串联连接中,总电压会分配给每个电阻。
根据欧姆定律,电压与电阻成正比。
因此,如果有三个串联电阻R1、R2和R3,它们的电压分配比例可以表示为V1:V2:V3 = R1:R2:R3。
3. 串联电流的恒定在串联连接中,电流保持恒定。
这是因为电流只能通过每个元件,总电流等于各个电阻上的电流之和。
因此,如果有三个串联电阻R1、R2和R3,它们的电流相等。
二、并联连接并联连接是指将电器元件按照并列的方式连接在一起的方式。
在并联连接中,每个元件的一端连接在一起,另一端也连接在一起。
电流可以通过并联电路中的任何一个元件,因此在并联连接中,电流之和等于总电流。
1. 并联电阻的计算并联连接中的电阻可以通过简单求倒数再相加来计算。
假设有三个并联电阻R1、R2和R3,它们的总电阻R总可以表示为1/R总 = 1/R1 + 1/R2 + 1/R3。
2. 并联电压相同在并联连接中,各个元件上的电压相同。
这是因为多个元件连接在一起,它们的两个端点是连接的,因此它们的电势差相等。
3. 并联电流的计算在并联连接中,总电流等于各个元件上的电流之和。
如果有三个并联电阻R1、R2和R3,它们的电流分别为I1、I2和I3,则总电流I总= I1 + I2 + I3。
串联和并联连接在电路中应用广泛,可以根据实际需要选择合适的连接方式。
中考物理串联电路和并联电路的计算
;试管婴儿 试管婴儿
;
做柴薪;而树木葱郁茂盛的林子里,树木却能做栋梁。同样是树木,为何林木密集、生存资源有限的地方,却长得好?原因在于它们生存的环境和这种环境下树木为了生存而必须保持的抢占生存优势的积极状态。 树木如此,人类社会又何尝不是如此?在对手如林的竞争社会里,要想生 存发展,就必须敢于向强大的对手叫阵,敢于在挑战和竞争中完善自我。“到中流击水,浪遏飞舟”,“万类霜天竞自由”,在激烈的竞争中求生存、求发展。 作文题三十九 阅读下面的材料,根据要求作文。 有一个读了万卷书,又准备行万里路的青年问一个智者:我该带些什么上 路?智者没有言语,而是拿起了一个空杯子,往里边倒水,直到水溢了,他仍不停地往里倒。这时,青年连忙提醒智者:已经满了。智者这才罢手,然后递给青年一些空杯子,让他带着上路。青年诧异地问为什么。智者说:“一个人的一生,就是一次旅行,而旅行的过程,就是汲取各种养分、 滋养我们生命的过程。如果我们带太多的东西上路,就像那个装满水的杯子,再也容不得半点水进入,这将是人生最大的悲哀。”青年听了,若有所悟。他没有带太多的东西,而是满怀信心地上路了。 看了这个故事,你有什么感悟?请以“空与实”为话题,写一篇800字左右的文章。题 目自拟,立意自定,文体自选。 [写作提示]一个已经装满了水的杯子是难以再装别的东西了,人心也是如此。人和人生来并没有多大差别,可是为什么有的人功成名就,有的人却一事无成呢?主要在于,前者总是“留一些空杯子”虚心接纳,而后者却自我满足,自以为是,最终固步自 封,自己淘汰了自己。人生如旅行,每一个即将上路的青年,一定要牢记,不论什么时候,都要给自己留一些“空杯子”,虚心求教,学无止境。只有这样,才能不断汲取各种有益身心的营养,并在它们的滋养下最终成为栋梁之才。 一个人如此,一个企业、一个国家又何尝不是这样呢? 构思可结合自己,由小到大,逐一展开。 ? 作文题四十 阅读下面的材料,根据要求作文。 三个旅行者早上一同外出,一个人拿了根拐杖,一个人拿了把雨伞,第三个人什么也没拿。晚上回来时,拿雨伞的浑身是水,拿拐杖的浑身是伤,而什么也没拿的却安然无恙。于是前两个旅行者 问第三个旅行者为什么会这样。第三个旅行者回答说:“当大雨来临时,我躲着走;当路不好走时,我小心地走。所以我既没淋湿,也没跌伤。你们这样是由于你们过于依仗自己的优势。” 许多时候,我们不是跌倒在自己的劣势上,而是跌倒在自己的优势上。你同意这种观点吗?请以 “优势”为话题,写一篇800字左右的文章。题目自拟,立意自定,文体自选。 [写作提示]所谓优势是指自己在某一方面的特长和强项。每个人都有自己的优势和劣势,关键在于你如何对待。如果一个人善于扬长避短,学他人之长,补自身之短,则不仅可以使优势更优,而且可以化劣为 优,变短为长,勇往直前,立于不败之地;反之,如果以优势自居,看不到自己的短处,躺在优势上睡大觉,不能完善和充实自己,那么优势也就会变成劣势。由此,我们可以得出下列结论:每个人都有自己的优势和劣势,要善于扬长避短;没有永远不变的优势,也没有永远不变的劣势,优 势和劣势可以互相转化。 ? 作文题四十一 ? 阅读下面的材料,根据要求作文。 在2004年雅典奥运会男子10米气手枪决赛中,一路领先的俄罗斯名将内斯特鲁夫最后一枪被王义夫反超,痛失金牌。他没有我们想象中的痛苦甚至是泪流满面,而是大度地张开双臂与王义夫拥抱,表示祝贺。 感谢内斯特鲁夫,他让我们明白了奥运会除了金牌外,还有另外的重要含义——快乐、自然,努力了,就没有什么好遗憾的! 这就是奥运会——竞争也可充满快乐。我们要感谢对手,他们教会了我们许多。 请以“感谢对手”为话题,写一篇不少于800字的文章,文题自拟,体裁不 限。 [写作提示]我们要感谢的何止内斯特鲁夫呢?你在学习和生活上有对手吗?你的对手让你明白些什么呢?感谢他吧!正是由于他的存在,你才可能成长得更快,生活得更积极。否则,就可能像草原上的羚羊一样,没有了狼的追逐,反而濒临灭绝。 作文题四十二 ? 阅读下面的材料, 根据要求作文。 巴豆,药性最能泻,但只要用量适度,非但不会引起腹泻,反倒能治好腹泻,剂量大了才会引起严重腹泻。 由此,你会得到哪些启示?请以“度”为话题,写一篇作文。题目自拟,立意自定,文体自选,不少于800字。 [写作提示]这是一个富有哲理性的话题, 可以从以下几点思考。①有人说,真理再向前跨出一步,便会走向谬误。在科学研究中,有许多这样的例子。许多事情,都应适当,恰如其分。②对于很多事物,比如,追星热、减肥热、上网热等,有的人盲目狂热,有的人却一概否定,都走了极端。 作文题四十三 认真观察下列,按要求 作文。 ——有感于某些“包装”现象 认真思考这幅漫画的寓意,联系生活实际,以“包装”为话题,写一篇不少于800字的作文,立意自定,题目自拟,文体不限。 [写作提示]从左图到右图说明了“包装”的后果——蜡烛原来可以发光,“包装”之后却熄灭了。联系现实生活, 说明包装是为了使产品美观,吸引消费者乐于购买,收到外观与内质相得益彰的效果。而今有些“包装”,诸如歌星矫揉造作,打扮过分;商品包装花样翻新;房屋装修华而不实。凡此种种,其效果适得其反,追求形式而损害了内容。要结合画面寓意予以剖析。 作文题四十四 阅读下面的 材料,根据要求作文。 两只蚂蚁想翻越一段墙,寻找墙那边的食物。这段墙长有20米,高有10米。其中一只蚂蚁来到墙脚就毫不犹豫地向上爬去,可每爬到大半时,就会因劳累跌落下来。可是它不气馁,它相信只要付出就会有回报。一次次跌下来,它都迅速地调整一下自己,重新开始 向上爬。 而另一只蚂蚁观察一下,决定绕过这段墙。很快地,这只蚂蚁绕过这段墙来到食物面前,开始享用起来;而那只“勇敢”“坚定”的蚂蚁还在不停地跌落下去,又重新开始。 很多时候,我们赞扬那些做事情锲而不舍的人,但是往往忽视方向的选择与方法的运用。实际上, 成功需要坚持,也需要方向、机遇、方法。请以“坚持与选择”为话题写一篇不少于800字的文章。立意自定,文体自拟。 [写作提示]从语法角度看“坚持与选择”是一个并列关系的短语。应着眼于两者之间的关系,不可只写一个方面,应有所侧重。在现实生活中,我们往住重视前者, 而忽视后者。实际上,大到国家、集体,小到个人,都有一个如何处理二者关系的问题,有时候盲目的“坚持”就是一种固步自封、因循守旧;而正确地选择,就能走出低谷,柳暗花明,走向成功。 ? 作文题四十五 阅读下面的材料,根据要求作文。 先哲主张“无我”,那是针对尘世 人们过于“有我”而说的。人们看“我”太认真,所以有种种烦恼。古人说:不复知有我,安知物为贵?知身不是我,烦恼更何侵?现实生活中,符合实际的做法是:给自己合理定位,把自己牢牢镶嵌在各种规矩的坐标中,不生过分的欲望,不生无谓的烦恼。“有我”是一种自知,人贵有自
串并联的计算公式
串并联的计算公式
一、串联电路。
1. 电流关系。
- 在串联电路中,电流处处相等,即I = I_1=I_2 = ·s=I_n。
2. 电压关系。
- 总电压等于各部分电路电压之和,即U = U_1 + U_2+·s+U_n。
3. 电阻关系。
- 总电阻等于各串联电阻之和,即R = R_1+R_2+·s+R_n。
- 根据欧姆定律I=(U)/(R),对于串联电路中的某个电阻R_i,其电压U_i = IR_i,又因为I=(U)/(R)(R为总电阻),所以U_i=(R_i)/(R)U。
二、并联电路。
1. 电流关系。
- 干路电流等于各支路电流之和,即I = I_1+I_2+·s+I_n。
2. 电压关系。
- 各支路两端的电压相等,且等于电源电压,即U = U_1 = U_2=·s=U_n。
3. 电阻关系。
- 总电阻的倒数等于各并联电阻倒数之和,即
(1)/(R)=(1)/(R_1)+(1)/(R_2)+·s+(1)/(R_n)。
- 对于两个电阻R_1和R_2并联,其总电阻R=(R_1R_2)/(R_1 + R_2)。
- 根据欧姆定律I=(U)/(R),对于并联电路中的某个支路电阻R_i,其电流I_i=(U)/(R_i),又因为U相等,所以I_i=(R)/(R_i)I(R为总电阻)。
串联电阻和并联电阻的公式
串联电阻和并联电阻的公式
串联电阻和并联电阻是电路中常见的两种连接方式。
串联电阻是指多个电阻依次连接在一起,而并联电阻是指多个电阻同时连接在电路中。
它们的计算公式如下:
1. 串联电阻的计算公式:
当多个电阻串联连接时,它们的总电阻等于各个电阻的电阻值之和。
如果有n个电阻串联连接,则总电阻Rt = R1 + R2 + R3 + ... + Rn.
2. 并联电阻的计算公式:
当多个电阻并联连接时,它们的总电阻可以通过以下公式计算:
1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn.
其中,Rt为总电阻,R1、R2、R3等分别为各个并联电阻的
电阻值。
这些公式可以帮助我们计算电路中串联和并联电阻的总电阻值。
在实际电路中,了解这些公式可以帮助我们设计和分析电路,确保
电路的正常工作。
同时,这些公式也是电路分析和计算中的基础。
串联和并联电路的总电阻推导公式.
所以:U/R=U1/R1+U2/R2 1 由此得出: 1 = 1 + R R1 R2
分流关系 与分压关系
分压关系 电流 电压 电阻 分配关系
串 I=I1=I2 U=U1+U2 R=R1+R2 联
U 1 R1 U 2 R2
1 1 1 并 I=I1+I2 U=U1=U2 联 R R1 R2
分流关系
I 1 R2 I 2 R1
I1 I2
R1
R1
R2 R总
多个电阻并联,相当于总的 横截面积变粗了,所以总电阻一 定比每个电阻都小。
它相当于
U1 R2 U2
R1 R2 R3 R4 R5
R总
推导过程: I = I1+ I2 并联电路的特点: U = U1=U2 U 欧姆定律: I = R U1 U2 I1= I2= 所以 R1 R2 由于I=I1十I2
推导公式:1.串联电路的总电阻,等于各电阻 之和。 即:R总=R1R总
R总
R1 U1
I2
R2 U2
R1
R2 它相当于 R3 R4
R5
R总 = R1+R2+R3+R4+R5
多个电阻串联,相当于电阻的长度变长了,所以总电 阻一定比每一个单独的电阻大。
推导公式:2.并联电路中并联电路的总电阻的倒数, 1 1 1 等于各并联电阻的倒数之和。 即: R总 R1 R2
串并联电路的各种计算公式
【串联电路】:使同一电流通过所有相连接器件的联结方式串联电路特点:1. 电流处处相等:I总=I1 =I2 =I3 = (I)2. 总电压等于各处电压之和:U总=U1+U2+U3+……+Un3. 等效电阻等于各电阻之和:R总=R1+R2+R3+……+Rn(增加用电器相当于增加长度,增大电阻)4. 总功率等于各功率之和:P总=P1+P2+P3+……+Pn5. 总电功等于各电功之和:W总=W1+W2+……+Wn6. 总电热等于各电热之和:Q总=Q1+Q2+……+Qn7. 等效电容量的倒数等于各个电容器的电容量的倒数之和:1/C总=1/C1+1/C2+1/C3+……+1/Cn8. 电压分配、电功、电功率和电热率跟电阻成正比:(t相同)U1/U2=R1/R2,W1/W2=R1/R2,P1/P2=R1/R2,Q1/Q2=R1/R2。
9.在一个电路中,若想控制所有电器,即可使用串联电路。
【并联电路】:使同一电压施加于所有相连接器件的联结方式并联电路特点:1.各支路两端的电压都相等,并且等于电源两端电压:U总=U1=U2 =U3=……=Un2.干路电流(或说总电流)等于各支路电流之和:I总=I1 +I2 +I3 +……In3.总电阻的倒数等于各支路电阻的倒数和:1/R总=1/R1+1/R2+1/R3+……1/Rn或写为:R=1/(1/(R1+R2+R3+……Rn))(增加用电器相当于增加横截面积,减少电阻)4.总功率等于各功率之和:P总=P1+P2+P3+……+Pn5. 总电功等于各电功之和:W总=W1+W2+……+Wn6. 总电热等于各电热之和:Q总=Q1+Q2+……+Qn7.等效电容量等于各个电容器的电容量之和:C总=C1+C2+C3+……+Cn8. 在并联电路中,电压分配、电功、电功率和电热率跟电阻成反比:(t相同) I1/I2=R2/R1,W1/W2=R2/R1,P1/P2=R2/R1,Q1/Q2=R2/R19. 在一个电路中,若想单独控制一个电器,即可使用并联电路。
串联和并联电路的电流和电压计算
串联和并联电路的电流和电压计算一、串联电路1.串联电路的定义:将多个用电器依次连接起来的电路称为串联电路。
2.串联电路的特点:(1)电流在各个用电器中是相同的;(2)电压在各个用电器之间分配,总电压等于各用电器电压之和;(3)串联电路中的用电器相互影响,一个用电器损坏会影响整个电路的工作。
3.串联电路的电流计算:(1)电流在串联电路中是相同的,可用公式 I = U/R 计算,其中 I 表示电流,U 表示电压,R 表示电阻;(2)串联电路的总电阻等于各用电器电阻之和,可用公式 R_total = R1 + R2+ … + Rn 计算。
4.串联电路的电压计算:(1)总电压等于各用电器电压之和,可用公式U_total = U1 + U2 + … + Un 计算;(2)电压在各个用电器中分配,根据欧姆定律 U = IR,可知电压与电流和电阻的关系。
二、并联电路1.并联电路的定义:将多个用电器并列连接起来的电路称为并联电路。
2.并联电路的特点:(1)电压在各个用电器中是相同的;(2)电流在各个用电器之间分配,总电流等于各用电器电流之和;(3)并联电路中的用电器互不影响,一个用电器损坏不会影响其他用电器的工作。
3.并联电路的电流计算:(1)总电流等于各用电器电流之和,可用公式I_total = I1 + I2 + … + In 计算;(2)并联电路中的电流可以根据欧姆定律 I = U/R 计算,其中 I 表示电流,U表示电压,R 表示电阻。
4.并联电路的电压计算:(1)电压在各个用电器中是相同的,可用公式U_total = U1 = U2 = … = Un 计算;(2)根据欧姆定律 U = IR,可知电压与电流和电阻的关系。
5.并联电路的电阻计算:(1)并联电路的总电阻的倒数等于各用电器电阻的倒数之和,可用公式1/R_total = 1/R1 + 1/R2 + … + 1/Rn 计算;(2)并联电路中的电阻可以根据公式 R = U/I 计算。
串联与并联电路的计算
串联和并联电路的简单计算
1.两只定值电阻,甲标有“10Ω,1A”,乙标有“15Ω,0.6A”,把它们串联起来,为使两电阻都不被烧坏,则电路中允许通过的最大电流为,两端允许加上的最高电压是.
2.实验室有甲、乙两只灯泡,甲灯泡标有“15V 0.6A”字样,乙灯泡标有“10V 1A”,字样.把它们串联起来,该串联电路两端允许加的最高总电压为V;把它们并联起来,该并联电路允许流过的最大总电流为A(不考虑温度对灯泡电阻的影响).
3.两只定值电阻,甲标有“10Ω 1A”,乙标有“15Ω 0.6A”,把它们串联在同一电路中,电路中允许通过的最大电流为A,两端允许加的最大电压为V;若把它们并联在同一电路中,两端允许加的最大电压为V,干路最大电流为A.
4.实验室有甲、乙两只灯泡,甲灯泡标有“15V 0.6A”字样,乙灯泡标有“10V 1A”,字样.把它们串联起来,该串联电路两端允许加的最高总电压为V.
5.现有阻值分别为10Ω、15Ω的电阻各一只,允许通过它们的最大电流分别是1A和0.6A.若将它们串联起来使用,两端允许加的最大电压是V.两只电阻消耗的总功率为W.
6.给你一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的定值电阻,在保证所
L的实际功率(选填“大于”或“等于”或“小于”).。
电学解题技巧并联和串联电路的计算方法
电学解题技巧并联和串联电路的计算方法电学解题技巧:并联和串联电路的计算方法在学习电学的过程中,了解并掌握并联和串联电路的计算方法是非常重要的。
本文将介绍并联和串联电路的基本概念,并提供一些解题技巧和实例,帮助读者更好地理解并运用这些计算方法。
1. 并联电路并联电路是指两个或多个电子元件(例如电阻、电容和电感等)连接在一个电路中,它们共享相同的电压源。
在并联电路中,电流分流,通过每个元件的电流之和等于输入电流。
对于并联电路中的电阻元件,可以使用下面的公式计算等效电阻值:1/R_eq = 1/R_1 + 1/R_2 + 1/R_3 + ... + 1/R_n其中,R_eq表示等效电阻值,R_1、R_2、R_3等表示并联电路中的各个电阻值。
实例1:假设有两个并联的电阻,其阻值分别为10欧姆和20欧姆,求并联电路的等效电阻。
解:利用上述公式,将各个电阻值代入计算:1/R_eq = 1/10 + 1/20 = 1/10 + 2/40 = 4/40 + 2/40= 6/40 = 1/6.67因此,并联电路的等效电阻为6.67欧姆。
2. 串联电路串联电路是指两个或多个电子元件按顺序连接在一个电路中,它们共享相同的电流。
在串联电路中,电压分配,通过每个元件的电压之和等于输入电压。
对于串联电路中的电阻元件,可以使用下面的公式计算等效电阻值:R_eq = R_1 + R_2 + R_3 + ... + R_n其中,R_eq表示等效电阻值,R_1、R_2、R_3等表示串联电路中的各个电阻值。
实例2:假设有两个串联的电阻,其阻值分别为30欧姆和50欧姆,求串联电路的等效电阻。
解:利用上述公式,将各个电阻值相加计算:R_eq = 30 + 50 = 80欧姆因此,串联电路的等效电阻为80欧姆。
3. 小结通过以上两个实例,我们可以看出并联和串联电路的计算方法并不复杂,只需要按照给定的公式进行计算即可。
当然,在实际应用中,可能会涉及更多的电子元件和复杂的电路结构,但基本的计算原理是相同的。
串联与并联电路的分析与计算
串联与并联电路的分析与计算电路是电学的基础,它由电源、导线和电器元件组成。
在电路中,串联与并联是电器元件连接方式的两种基本形式。
本文将介绍串联与并联电路的基本概念、特点以及计算方法。
一、串联电路串联电路是指将电器元件一个接一个地连接起来,形成一个电路回路。
在串联电路中,电流穿过电器元件的顺序是相同的。
串联电路的特点是电流在各个电器元件中相等,总电压等于各个电器元件电压之和。
在计算串联电路时,我们需要用到串联电阻的计算公式。
假设有n 个电阻,分别为R1、R2、R3...Rn,总电压为V,则串联电阻的计算公式为:总电阻RT=R1+R2+R3...+Rn。
二、并联电路并联电路是指将电器元件同时连接到电源两个极端上。
在并联电路中,电流在各个电器元件中分流,而电压在各个电器元件中相等。
并联电路的特点是总电流等于各个电器元件电流之和,总电阻的倒数等于各个电器元件电阻倒数之和的倒数。
在计算并联电路时,我们需要用到并联电阻的计算公式。
假设有n 个电阻,分别为R1、R2、R3...Rn,总电压为V,则并联电阻的计算公式为:总电阻RT=(R1的倒数+R2的倒数+R3的倒数+...+Rn的倒数)的倒数。
三、串并联混合电路除了串联电路和并联电路以外,电路中还存在着串并联混合电路。
串并联混合电路是指电器元件既有串联连接,又有并联连接的电路。
在计算串并联混合电路时,我们需要根据电路的具体连接方式进行分析。
常用的方法是逐步简化电路,将复杂的电路分解为由串联电阻和并联电阻组成的简单电路,然后分别计算这些简单电路的总电阻。
综上所述,串联与并联电路是电器元件连接方式的两种基本形式。
在实际应用中,我们可以根据具体情况选择串联电路或并联电路,并利用相应的计算公式进行精确计算。
电路的分析与计算是电工技术的重要基础,掌握串联与并联电路的原理和计算方法对于电路的设计和故障排除具有重要意义。
对于电子工程师和电路技术人员来说,深入理解串联与并联电路的特点和计算方法是必不可少的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
串联电路的计算
1:如图1所示的电路,R 1和R 2串联后接入电路,如果它们两端总电压是4V ,电阻R 2两端电压是3V ,电阻R 1=5Ω。
求:(1)通过R 1的电流;(2)R 2的电阻。
2:一个小灯泡正常工作时的电压是6V ,电阻R L =12Ω
正常工作,需如何连接一个多大的电阻?
3:如图
(2) 4.R 1=5两端的电压U 1
=V ,R 2两端的电压。
5.串联后的总电阻是Ω,若通过R 0.2A ,,电源电压是器V 。
6.电阻,R 1两端的电压为3V ,9V 7.把R 1。
求R 1和R 281:如图 2.如图,求
3.如图Ω”,当闭合S )允许滑 4.如图12,当开关S 闭合时,电流表示数为多少?
5R 1=12Ω,R 2=6Ω,闭合开关后,通过R 1的电流为2A (1)R 1两端的电压; (2)通过R 2的电流。
6.如图6所示的电路中,R 1=10Ω,R 2=20Ω,闭合开关后,电流表的示数为0.3A 。
求: (1)电阻R 1两端的电压是多少? (2)通过R 2的电流是多少?
U R L 图3
图5
(3)电路总电阻是多少?
图6。
