液压泵工作原理详解
液压泵工作原理
液压泵工作原理液压泵是一种将机械能转化为液压能的装置，它通过产生高压液体来驱动液压系统的工作。
液压泵通常由驱动装置、泵体、液压缸和控制装置组成。
下面将详细介绍液压泵的工作原理。
1. 驱动装置：液压泵的驱动装置可以是电动机、内燃机或者其他动力装置。
驱动装置提供机械能，通过泵的输入轴将机械能传递给泵体。
2. 泵体：泵体是液压泵的主要部份，它包含了泵的转子、定子和泵腔。
泵腔内有一对相互配合的转子和定子，它们通过相对旋转来实现液体的吸入和排出。
3. 吸入过程：当泵的转子旋转时，泵腔内的容积逐渐增大。
在吸入行程中，泵腔与液体的连接口打开，液体被吸入泵腔。
吸入过程中，泵体内的压力较低，液体从低压区域流向泵体。
4. 排出过程：当泵的转子继续旋转时，泵腔内的容积逐渐减小。
在排出行程中，泵腔与液体的连接口关闭，液体被压缩并排出泵腔。
排出过程中，泵体内的压力较高，液体从高压区域流向液压系统。
5. 控制装置：液压泵的控制装置用于控制液压泵的启停、转速和流量等参数。
常见的控制装置包括手动调节阀、电磁阀和比例阀等。
控制装置可以根据液压系统的需求来调整液压泵的工作状态，以实现对液压系统的精确控制。
液压泵的工作原理可以简单概括为：驱动装置提供机械能，驱动泵体的转子旋转。
泵体内的转子和定子相互配合，通过相对旋转实现液体的吸入和排出。
控制装置用于控制液压泵的工作状态。
通过这样的工作原理，液压泵能够提供高压液体，驱动液压系统的执行元件，实现各种机械设备的运行。
需要注意的是，液压泵的工作原理可能因具体型号和创造商而有所不同。
以上是普通液压泵的工作原理介绍，具体情况还需参考液压泵的产品说明书和技术资料。
液压泵工作原理
液压泵工作原理液压泵是一种将机械能转化为液压能的设备，它通过产生高压液体来驱动液压系统中的执行元件。
液压泵的工作原理是利用机械能驱动泵的转子，使泵腔内的液体产生压力，然后将液体通过管路输送到液压系统中，从而实现对执行元件的控制。
液压泵的工作原理可以分为两种类型：容积式液压泵和动力式液压泵。
1. 容积式液压泵工作原理：容积式液压泵根据泵腔容积的变化来产生压力，主要包括齿轮泵、叶片泵和柱塞泵。
- 齿轮泵：齿轮泵由一对啮合的齿轮组成，当齿轮转动时，泵腔的容积随之变化，液体被吸入和排出。
通过齿轮的旋转，液体被压缩并通过出口排出，从而产生压力。
- 叶片泵：叶片泵由一个旋转的转子和固定的叶片组成。
当转子旋转时，叶片受到离心力的作用，与泵壳内的椭圆形腔体形成密封，液体被吸入和排出。
通过叶片的旋转，液体被压缩并通过出口排出，产生压力。
- 柱塞泵：柱塞泵由多个柱塞和柱塞孔组成。
当柱塞受到偏心轴的推动时，柱塞与柱塞孔之间形成密封，液体被吸入和排出。
通过柱塞的运动，液体被压缩并通过出口排出，产生压力。
容积式液压泵的优点是结构简单、体积小、重量轻，适用于低压和中压液压系统。
2. 动力式液压泵工作原理：动力式液压泵是通过外部能源驱动，将机械能转化为液压能。
主要包括齿轮泵、涡轮泵和离心泵。
- 齿轮泵：齿轮泵通过外部电机或发动机驱动齿轮转动，液体被吸入和排出。
通过齿轮的旋转，液体被压缩并通过出口排出，产生压力。
- 涡轮泵：涡轮泵通过外部电机或发动机驱动叶轮旋转，液体被吸入和排出。
通过叶轮的旋转，液体被压缩并通过出口排出，产生压力。
- 离心泵：离心泵通过外部电机或发动机驱动叶片旋转，液体被吸入和排出。
通过叶片的旋转，液体被压缩并通过出口排出，产生压力。
动力式液压泵的优点是可以提供高压液体，适用于高压液压系统。
总结：液压泵的工作原理是通过机械能或外部能源驱动泵的转子，使泵腔内的液体产生压力，然后将液体输送到液压系统中。
容积式液压泵利用泵腔容积的变化来产生压力，包括齿轮泵、叶片泵和柱塞泵；动力式液压泵通过外部能源驱动，将机械能转化为液压能，包括齿轮泵、涡轮泵和离心泵。
液压油泵的工作原理
液压油泵的工作原理液压油泵是一种将机械能转换为液压能的装置。
液压油泵主要由泵壳、叶轮、泵轴、机械密封装置、进出口阀和油液箱等部分组成。
液压油泵的工作原理是通过泵轴带动叶轮旋转，叶轮的转动形成压力差，使得液体从低压区域流向高压区域，从而实现液体的输送和压力的提高。
液压油泵的工作过程可以分为四个阶段：吸油、压油、停油和排油。
在吸油阶段，叶轮受到泵轴的带动开始转动，此时叶轮的进口处形成了一个低压区域。
低压区域内的液体会被吸入叶轮，从而形成液体的流动。
在压油阶段，随着泵轴的不断旋转，叶轮将液体推动到泵的出口。
在此过程中，液体受到叶轮的离心力的作用，从而使得液体的压力逐渐提高。
在停油阶段，压力逐渐增大到一定程度后，液体将停止流动。
此时，液压油泵将保持压力稳定，以维持系统的工作。
在排油阶段，当压力达到设定的值后，液体将从泵的出口流出，供液压系统的其他部件使用。
同时，在排油过程中，低压区域将重新形成，从而促使液体再次被吸入叶轮。
除了上述的四个阶段，液压油泵还具有一些辅助装置，如机械密封装置和进出口阀。
机械密封装置主要用于防止油液泄漏，确保液压泵的工作稳定。
进出口阀则用于控制液体的流动方向和压力，以便更好地实现液体的输送和工作控制。
液压油泵的工作原理是实现液体输送和压力提高的关键。
通过泵轴带动叶轮旋转，形成低压区域和高压区域。
利用压力差和泵的出口进行液体的运动和流动。
同时，辅助装置的运作保证了液压油泵的正常工作和稳定性。
总的来说，液压油泵的工作原理是通过机械能转换为液压能，实现液体输送和压力的提高。
这一原理保证了液压系统的工作正常和稳定，广泛应用于各个领域，如工程机械、航空航天等。

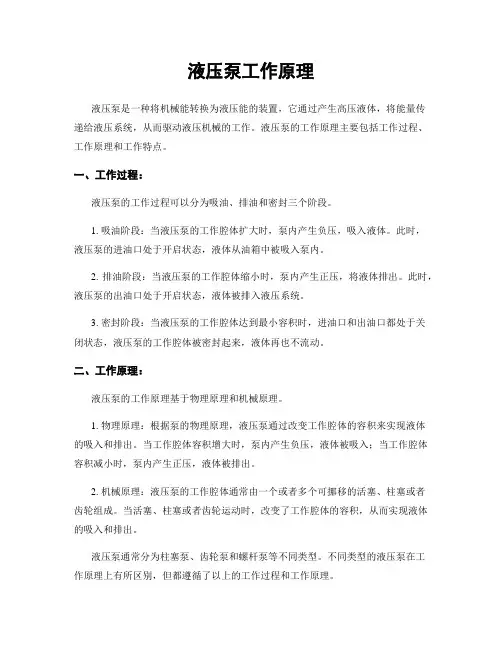

液压泵工作原理
液压泵工作原理液压泵是一种将机械能转换为液压能的装置，它通过产生高压液体，将能量传递给液压系统，从而驱动液压机械的工作。
液压泵的工作原理主要包括工作过程、工作原理和工作特点。
一、工作过程：液压泵的工作过程可以分为吸油、排油和密封三个阶段。
1. 吸油阶段：当液压泵的工作腔体扩大时，泵内产生负压，吸入液体。
此时，液压泵的进油口处于开启状态，液体从油箱中被吸入泵内。
2. 排油阶段：当液压泵的工作腔体缩小时，泵内产生正压，将液体排出。
此时，液压泵的出油口处于开启状态，液体被排入液压系统。
3. 密封阶段：当液压泵的工作腔体达到最小容积时，进油口和出油口都处于关闭状态，液压泵的工作腔体被密封起来，液体再也不流动。
二、工作原理：液压泵的工作原理基于物理原理和机械原理。
1. 物理原理：根据泵的物理原理，液压泵通过改变工作腔体的容积来实现液体的吸入和排出。
当工作腔体容积增大时，泵内产生负压，液体被吸入；当工作腔体容积减小时，泵内产生正压，液体被排出。
2. 机械原理：液压泵的工作腔体通常由一个或者多个可挪移的活塞、柱塞或者齿轮组成。
当活塞、柱塞或者齿轮运动时，改变了工作腔体的容积，从而实现液体的吸入和排出。
液压泵通常分为柱塞泵、齿轮泵和螺杆泵等不同类型。
不同类型的液压泵在工作原理上有所区别，但都遵循了以上的工作过程和工作原理。
三、工作特点：液压泵具有以下几个工作特点：1. 高压输出：液压泵能够产生高压液体，可用于驱动液压系统中的液压缸、液压马达等工作部件。
高压液体能够提供更大的力和功率输出。
2. 稳定性好：液压泵的工作过程相对稳定，能够提供连续、平稳的液压能量输出。
这种稳定性使得液压泵适合于需要持续工作的应用场合。
3. 体积小、功率密度高：液压泵的体积相对较小，但能够提供较高的功率输出。
这使得液压泵在空间有限的场合下具有优势。
4. 适应性强：液压泵能够适应不同的工作条件和工作环境。
根据不同的需求，可以选择不同类型的液压泵，以满足不同的工作要求。
液压泵工作原理
液压泵工作原理液压泵是一种将机械能转化为液压能的装置，广泛应用于各种工业领域。
它的工作原理是通过机械力将液体压缩，从而产生高压液体，用于推动液压系统中的执行器，实现各种工作任务。
液压泵主要由泵体、进出口阀、驱动轴和液压缸等组成。
下面将详细介绍液压泵的工作原理。
1. 泵体结构液压泵的泵体通常由进口和出口两个连接口组成。
进口口连接液体储存器或者液压油箱，用于吸入液体；出口口则连接液压系统中的执行器，将压缩液体输出。
泵体内部设有一个或者多个活塞或者齿轮，通过这些活塞或者齿轮的运动来压缩液体。
2. 进出口阀液压泵的进出口阀起到控制液体流动方向的作用。
当活塞或者齿轮向外运动时，进口阀打开，液体从储存器或者油箱中被吸入泵体；当活塞或者齿轮向内运动时，出口阀打开，压缩液体被推送到液压系统中的执行器。
3. 驱动轴液压泵的驱动轴负责传递机械能，使泵体内的活塞或者齿轮运动。
驱动轴通常由机电、发动机或者其他动力源提供动力，将旋转运动转换为直线运动，从而推动活塞或者齿轮。
4. 液压缸液压泵通过液压缸将机械能转化为液压能。
液压缸由活塞、缸体和密封装置组成。
当液体被压缩后，压力将活塞推动向外运动，从而将液体输出到液压系统中的执行器。
液压泵的工作原理可以简单总结为以下几个步骤：1. 液压泵的驱动轴通过动力源提供动力，使泵体内的活塞或者齿轮开始运动。
2. 当活塞或者齿轮向外运动时，进口阀打开，液体被吸入泵体。
3. 当活塞或者齿轮向内运动时，出口阀打开，压缩液体被推送到液压系统中的执行器。
4. 液压缸将液体转化为压力，推动执行器完成所需的工作任务。
5. 循环往复，不断产生高压液体，以满足液压系统的工作需求。
液压泵的工作原理基于液体的不可压缩性和传递力的原理。
通过合理的设计和控制，液压泵可以产生高压液体，将机械能转化为液压能，实现各种工业设备的运行。
在液压系统中，液压泵是至关重要的核心组件，其工作原理的理解对于液压系统的设计和维护至关重要。
液压泵的工作原理及主要结构特点
液压泵的工作原理及主要结构特点液压泵是一种将机械能转化为液压能的装置，能将液体通过其中一种装置增压，并使其在管道中传递的装置。
液压泵的工作原理是通过驱动装置（通常是电动机）提供的机械能，使液体在泵内产生压力，并通过出口管道将液体压送到需要的地方。
液压泵的主要结构特点如下：1.泵体：液压泵的外部壳体，通常由铸铁或钢铸造而成，有很好的耐压性和密封性，能够保护内部的机械部件免受外界环境的影响。
2.轴承：液压泵内部的轴承承受泵的转动载荷，能够保证泵的转子在高速运动时的稳定性和可靠性。
3.转子：转子是液压泵的核心部件，由泵轴和叶片组成。
当转子旋转时，液体通过叶片的作用将机械能转化为液压能。
4.密封装置：密封装置用于保证液压泵内部的压力不会泄漏，通常包括密封圈、密封垫等。
密封装置的性能直接影响液压泵的效率和工作可靠性。
5.进口和出口：液压泵的进口和出口用于输送液体，进口处吸入液体，出口处将液体压送到需要的地方。
进口和出口通常配有阀门和连接管道，以控制液体的流动方向和流量。
液压泵的工作原理是将液体从低压区域通过泵吸入，经过压力区域的驱动下，将液体加压后从高压区域排出。
具体来说，液体从进口进入液压泵，经过泵体中的叶片和转子的旋转，产生离心力，并逐渐加压。
当液体的压力大于系统中的压力时，液体将从出口排出，并通过管道传递到需要的地方。
总的来说，液压泵通过驱动装置提供的机械能，将液体压力增加后输送到需要的地方。
液压泵的主要结构特点包括泵体、轴承、转子、密封装置和进口出口等。
液压泵的工作原理可以分为容积式泵和动量式泵两类，通过增加液体的压力来实现泵的工作。
液压泵的工作原理
液压泵的工作原理液压泵是一种能量转换装置，它将原动机（电动机或内燃机）输出的机械能转换为液体压力能，为系统提供具有一定压力和流量的液压油，是液压传动系统中的动力元件。
液压泵性能的好坏直接影响液压系统工作的可靠性和稳定性。
1、工作原理液压传动中所用的液压泵是靠密封的工作容积发生变化而进行工作的，所以都属于容积式泵。
现以下图为例来说明其工作原理。
▲液压泵工作原理1—缸体2—偏心轮3—柱塞4—弹簧5—吸油阀6—排油阀A—偏心轮下死点B—偏心轮上死点该泵由缸体1、偏心轮2、柱塞3、弹簧4、吸油阀5和排油阀6等组成。
缸体1固定不动；柱塞3和柱塞孔之间有良好的密封，并且可以在柱塞孔中做轴向运动；弹簧4总是使柱塞顶在偏心轮2上。
吸油阀5的右端（即液压泵的进口）与油箱相通，左端与缸体内的柱塞孔相通。
排油阀6的右端也与缸体内的柱塞孔相通，左端（即液压泵的出口）与液压系统相连。
当柱塞处于偏心轮的下死点A时，柱塞底部的密封容积最小；当偏心轮按图示方向旋转时，柱塞不断外伸，密封容积不断扩大，形成真空，油箱中的油液在大气压力作用下，推开吸油阀内的钢球而进入密封容积，这就是泵的吸油过程，此时排油阀内的钢球在弹簧的作用下将出口关闭；当偏心轮转至上死点B与柱塞接触时，柱塞伸出缸体最长，柱塞底部的密封容积最大，吸油过程结束。
偏心轮继续旋转，柱塞不断内缩，密封容积不断缩小，其内油液受压，吸油阀关闭，并打开排油阀，将油液排到液压泵出口，输入液压系统；当偏心轮转至下死点A与柱塞接触时，柱塞底部密封容积最小，排油过程结束。
若偏心轮连续不断地旋转，柱塞不断地往复运动，密封容积的大小交替变化，泵就不断地完成吸油和排油过程。
2、液压泵的分类和特点液压泵是一种能量转换装置，是液压系统中的能源，是组成液压系统的心脏。
它通过向液压系统输送足够流量的压力油，来推动执行元件对外做功。
按其结构的不同，液压泵可分为齿轮泵、叶片泵、柱塞泵和螺杆泵等；按其压力的不同可分为低压泵、中压泵、中高压泵、高压泵和超高压泵；按液压泵在单位时间内所能输出的油液的体积能否调节，又可分为定量泵和变量泵。
液压泵工作原理是什么 液压泵的常见故障和排除方法
液压泵工作原理是什么液压泵的常见故障和排除方法一、液压泵的工作原理液压泵是为液压传动提供加压液体的一种液压元件，是泵的一种。
它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
凸轮由电动机带动旋转。
当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。
当凸轮旋转至曲线的下降部位时，弹簧迫使柱塞向下，形成一定真空度，油箱中的油液在大气压力的作用下进入密封容积。
凸轮使柱塞不断地升降，密封容积周期性地减小和增大，泵就不断吸油和排油。
该图片由注册用户"知识君"提供，版权声明反馈二、液压泵的常见故障和排除方法故障原因：(1)液压油箱油面过低排除方法：添加液压油。
故障原因：(2)没按季节使用液压油排除方法：通常适用46#液压油（或68#）无需要特别更换，冬季的北方特冷时考虑使用32#。
故障原因：(3)进油管被脏物严重堵塞排除方法：取出管内异物。
故障原因：(4)油泵主动齿轮油封损坏，空气进入液压系统排除方法：更换老化的或损坏的油封、O形密封圈。
故障原因：(5)油泵进、出油口接头或弯接头“O”形密封圈损坏，弯接头紧固螺栓或进、出油管螺母未上紧，空气进入液压系统排除方法：更换O形密封圈，上紧接头处螺栓或螺母。
故障原因：(6)油泵内漏，密封圈老化排除方法：更换密封圈。
故障原因：(7)油泵端面或主、从动齿轮轴套端面磨损或刮伤，两轴套端面不平度超差排除方法：更换磨损齿轮油泵或油泵轴套，磨损轻微时平板上将端面磨平整。
其不平度允许误差0.03mm；上轴套端面低于泵体，上平面(正常值低于2.5~2.6mm)，如超差时应下轴套加0.1~0.2mm铜片来补偿，安装时则应套后轴套上装入。
故障原因：(8)油泵内部零件装配错误造成内漏排除方法：卸荷片和密封环必须装进油腔，两轴套才能保持平衡。
导向钢丝弹力应能同时将上、下轴套朝从动齿轮旋转方向扭转一微小角度，使主、从动齿轮两个轴套加工平面紧密贴合；轴套上卸荷槽必须装低压腔一侧，以消除齿轮啮合时产生有害闭死容积；压入自紧油封前，应其表面涂一层润滑油，还要注意将阻油边缘朝向前盖，不能装反；装泵盖前，须向泵壳内倒入少量液压油，并用手转动啮合齿轮。
液压泵工作原理是什么
液压泵工作原理是什么
液压泵是一种将机械能转换为液压能的设备，其工作原理基于泵的叶轮旋转使液体产生压力，从而实现液体的输送和压力传递。
液压泵的工作原理可以被简单地描述为以下几个步骤：
1. 输入动力：液压泵通常由电机、内燃机或其他动力装置驱动，输入动力使泵的叶轮开始旋转。
2. 吸入液体：当泵的叶轮旋转时，液体通过泵的进口进入泵的腔室。
泵的进口通常连接着一个吸入管道，使液体从外部环境中吸入。
3. 压力增加：随着叶轮旋转的持续，液体被推入泵腔室，并随着叶轮的旋转产生压力。
压力的增加使液体获得了动能，能够向外部环境施加力，并实现液体的输送和压力传递。
4. 排出液体：压力使液体从泵的出口流出，流向液压系统中的其他装置或设备。
泵的出口通常连接着一个排出管道，使液体能够被输送到需要的位置。
需要注意的是，液压泵的工作原理还涉及一系列配套组件，如阀门、密封件和控制器等，用于控制流体的流向、压力以及实现系统的自动化控制。
综上所述，液压泵的工作原理是通过机械能驱动叶轮旋转，从而使液体产生压力，并实现液体的输送和压力传递。
液压泵工作原理
液压泵工作原理液压泵是一种主要用于产生液压能的机械设备，它能够将驱动能源转换为液压能，并通过液压系统传递给执行机构，从而实现各种工程机械的运动和控制。
液压泵的工作原理基于流体力学和机械原理，下面将详细介绍液压泵的工作原理。
一、液压泵的基本结构液压泵主要由泵体、泵轴、泵盖、进出口阀、柱塞或者齿轮等组成。
其中，泵体是液压泵的主体部份，内部有一定数量的工作腔，通过泵轴的旋转运动，使液体被吸入和排出。
泵盖则用于密封泵体和泵轴之间的空间，以防止液体泄漏。
二、液压泵的工作原理液压泵的工作原理可以分为吸入过程和排出过程。
1. 吸入过程当液压泵运转时，泵轴带动泵体内的柱塞或者齿轮旋转，形成一定的容积变化。
在吸入过程中，泵体内的工作腔体积增大，产生负压，使液体从液压油箱中被吸入泵腔。
2. 排出过程在液压泵的排出过程中，泵轴带动泵体内的柱塞或者齿轮继续旋转，使泵体内的工作腔体积减小。
在这个过程中，液体被迫从泵腔中排出，并通过出口阀进入液压系统。
三、液压泵的工作特点液压泵具有以下几个工作特点：1. 正向工作液压泵的工作是单向的，即只能将液体从吸入端输送到排出端。
这是由于液压泵内部的阀门机构的设计所决定的。
2. 机械转换液压泵通过机械转换将驱动能源转化为液压能。
在液压泵内部，泵轴的旋转运动带动柱塞或者齿轮的工作，从而增加或者减少工作腔的容积，使液体被吸入和排出。
3. 压力传递液压泵通过液压系统将液体的压力传递给执行机构，从而产生相应的力和运动。
液压系统中的液体通过管道传输，将泵所产生的压力传递到系统中需要执行工作的位置。
4. 流量控制液压泵的工作流量可以通过控制泵轴的转速来调节。
转速越高，工作流量越大；转速越低，工作流量越小。
这种流量控制可以通过机械或者电子调速系统来实现。
四、液压泵的应用领域液压泵广泛应用于各个领域，包括工程机械、冶金设备、石油化工、船舶工程、航空航天等。
液压泵在这些领域中的应用主要是为了实现力的传递、运动的控制和工作负载的平衡。
液压油泵的工作原理
液压油泵的工作原理
液压油泵的工作原理是通过机械装置将输入的机械能转化为液压能，从而实现液体的输送。
液压油泵通常由驱动轴、泵体、泵腔、叶轮、进出口阀等部分组成。
当驱动轴开始转动时，泵体内的叶轮也随之旋转。
泵腔内的容积会随着叶轮的旋转而改变，形成一种容积变化的周期性运动。
当泵腔的容积增大时，进口阀打开，液体从液压油箱被吸入到泵腔中。
当泵腔的容积减小时，进口阀关闭，同时出口阀打开，将液体从泵腔经过出口阀输出到液压系统中。
通过这种方式，液压油泵可以将液体按照一定的压力输送到液压系统中。
液压油泵的压力是由泵体和叶轮的结构参数以及转速决定的。
值得注意的是，液压油泵的工作过程需要保证适当的润滑和冷却条件，以确保其正常运行和寿命。
此外，在实际应用中，液压油泵通常会配合其他液压元件一起使用，以构建稳定、高效的液压系统。
液压泵的工作原理及主要性能参数
液压泵的工作原理及主要性能参数
总效率 液压泵特性曲线
pi po
pqtv Tim
vm
液压泵在低压时，机械摩擦损 失在总损失中所占的比重较大， 其机械效率很低。随着工作压 力的提高，机械效率很快提高。 在达到某一值后，机械效率大 致保持不变，从而表现出总效 率曲线几乎和容积效率曲线平 行下降的变化规律。
液压传动与气动技术
液压泵的工作原理及主要性能参数
容积式液压泵工作原理
液压泵是靠密封工作腔的容积变化来 工作的。
➢ 它具有一定的密封容积，而且其密 封容积是变化的，同时还要有吸压 油部分。
➢ 液压泵输出油液流量的大小，由密 封工作腔的容积变化量和单位时间 内的变化次数决定。
➢ 因此这类液压泵又称为容积式泵。
➢ 柱塞泵（轴向和径向）
液压泵的工作原理及主要性能参数
性能参数 压力 ➢ 工作压力：指泵的输出压力，其数值决定于外负载。 – 如果负载是串联的，泵的工作压力是这些负载压力之和； – 如果负责是并联的，则泵的工作压力决定于并联负载中的 最小负载压力； ➢ 额定压力：是指根据实验结果而推荐的可连续使用的最高压力 – 反映泵的能力（一般为泵铭牌上所标的压力） – 在额定压力下运行时，泵有足够的流量输出，较高效率 ➢ 最高压力：泵的极限压力，不允许长期在最高压力下运行
液压传动与气动技术
容积式液压泵结构简图 1－偏心轮；2－柱塞；3－缸体； 4－弹簧；5－吸油阀；6－压油阀
液压泵的工作原理及主要性能参数
容积式液压泵的特点 液压泵容积式泵必定有一个或若干个周期变化的密封容积。密封容积变小使油液被挤出， 密封容积变大时形成一定真空度，油液通过吸油管被吸入。密封容积的变换量以及变化频 率决定泵的流量。 合适的配流装置。不同形式泵的配流装置虽然结构形式不同，但所起作用相同，并且在容 积式泵中是必不可少的。 容积式泵排油的压力决定于排油管道中油液所受到的负载。
液压泵工作原理
液压泵工作原理液压泵是一种将机械能转化为液压能并通过液体传递的装置，它在现代工业中广泛应用于各种动力系统中。
本文将详细介绍液压泵的工作原理及其相关知识。
1. 液压泵的基本原理液压泵主要基于压力差驱动液体的动力原理工作。
当液压泵工作时，液体从液压泵的进油口进入泵腔，在泵腔中形成低压区域。
泵腔随后收缩，将液体推到出油口，形成高压区域。
这种压力差使得液体得以流动，并产生液体的动能，从而实现液体的传递和能量转换。
2. 液压泵的分类液压泵可以按照不同的工作原理和结构特点进行分类。
按照工作原理可分为容积式泵和动量式泵。
按照结构特点可分为齿轮泵、柱塞泵、叶片泵等。
在不同的应用领域中，可以选择不同类型的液压泵以满足具体需求。
3. 容积式液压泵的工作原理容积式液压泵是最常见的液压泵类型之一。
其工作原理基于容积变化产生的迁移和压力差。
常见的容积式液压泵包括齿轮泵、柱塞泵、叶片泵等。
齿轮泵是一种通过两个齿轮的啮合来吸入和压缩液体的容积式液压泵。
当齿轮转动时，液体从进油口处进入齿轮间隙，然后被齿轮牵引至出油口处，形成液体的容积变化和压力的提升。
柱塞泵是一种通过柱塞在泵腔内移动来实现液体的吸入和压缩的容积式液压泵。
柱塞在其往复运动中改变了泵腔的容积，从而产生液体的流动和压力增加。
叶片泵是一种通过叶片在转子的旋转中吸入和泵出液体的容积式液压泵。
当转子旋转时，叶片受到离心力的作用，从而改变腔体的体积，使液体随之发生流动和增压。
4. 动量式液压泵的工作原理动量式液压泵是基于动量转换原理工作的液压泵。
它通过一系列运动的液体流体流动，利用液体流动的质量和速度来产生压力。
常见的动量式液压泵包括离心泵和涡轮泵等。
离心泵是一种通过离心力将液体从中心吸入并向外辐射的液压泵，根据离心力的作用来增加液体的压力。
涡轮泵是一种通过辐射流体动能来实现液体压力增加的液压泵。
涡轮泵中的叶片使液体获得辐射流动，并通过动量转换将其转化为液体的压力。
总结：液压泵是一种将机械能转化为液压能并通过液体传递的装置。
液压泵的工作原理及主要结构特点
液压泵的工作原理及主要结构特点液压泵工作原理及叶片泵支红俊授课时间：2学时授课方法：启发式教学授课对象：职高学生重点、难点：泵和叶片泵的工作原理、叶片泵的符号液压泵引入：问：人与液压传动有无紧密的联系;学生活动归纳：24小时伴随人的活动;人的心血管系统是精致的液压传动系统;问：血液为什么能周而复始、川流不息地在全身流动学生活动归纳：依靠人的心脏; 二尖瓣问：心脏是如何工作的学生活动归纳：如图所示：全靠心脏节律性的搏动,通过舒张和收缩来推动血液流动;当心脏舒张时左边的二尖瓣打开,右边的二尖瓣关闭,产生吸血;当心脏收缩时,左边的二尖瓣关闭,右边的二尖瓣打开,产生压血;问：心脏工作的必备条件有哪些;归纳：三条：1、内腔是一密闭容积；2、密闭容积能交替变化；3、有配血器官二尖瓣;一、液压泵的工作原理如图所示：介绍结构及组成;提问：找出液压泵与心脏工作原理的共同点;学生活动单向阀归纳：1、柱塞与缸形成密封容积；2、当偏心轮旋转时,密闭容积可以交替变化；3、单向阀起到配流作用;提问：有什么不同点;学生活动归纳：当密封容积增大时,产生部分真空,在大气压的作用下产生吸油;举例说明：如图所示：将鸡蛋放到与其大小差不多杯口上,鸡蛋鸡蛋放不进去,若将燃烧的纸先放到水杯里,接着将鸡蛋放到瓶口上,鸡蛋在大气压的作用下迅速进入水杯里; 水杯问：液压泵的工作的条件有哪些;学生活动归纳：1、应具备密封容积且交替变化;2、应有配油装置;3、吸油过程中油箱必须与大气相通;一、叶片泵可分为：单作用和双作用叶片泵;1、单作用叶片泵（1）结构和工作原理;结构：如彩色立体挂图所示及教具演示;分析：各零件的相互关系;提问：找出密封容积,配油装置;分析：由定子、转子、叶片和配油盘等构成密封容积;工作原理：如自画挂图所示 ; 转子叶片问：通过什么使密封容积变化产生配流盘吸油和压油的;能否实现变量;学生活动演示并分析：通过两个叶片之间密封容积的增大和减小,产生吸吸油窗压油窗通过定子和转子偏心距的增大和减小来实现变量;当偏心距越大,两个叶片之间从下转到上时,因容积差大,所以吸油量大；反之;问：当偏心距在定子轴线上方时,会出现什么现象;学生活动归纳：吸油口和压油口的位置发生改变;为双向变量泵;符号：如图所示：（2）限压式变量泵如图所示;组成：弹簧、定子、柱塞、转子等;工作原理：利用柱塞与弹簧相平衡原理;通过负载反馈的液体压力控制柱塞克服弹簧力,使定子相对与转子的偏心距的减小,量的减小;反之应用：如图所示工件配流盘,反馈压力小定子与转子的偏心距大,泵输出的流量大,活塞的运动速度快；但接触工件时,阻力增大,反馈压力大,定子与转子的偏心距减小,泵输出的流量小,活塞的运动速度减慢;提问：由几名学生归纳总结;学生活动小结：1、叶片泵是通过两叶片之间密封容积的增大和减小,产生吸油和压油的;转子转一转时,两叶片间产生一次吸油和压油;2、叶片泵的偏心距大、吸油量大、压油量也大;反之;叶片泵双向变量泵; 典型液压泵的工作原理及主要结构特点表3 典型液压泵的工作原理及主要结构特点类型结构、原理示意图工作原理结构特点外啮合齿轮泵当齿轮旋转时,在A腔,由于轮齿脱开使容积逐渐增大,形成真空从油箱吸油,随着齿轮的旋转充满在齿槽内的油被带到B腔,在B腔,由于轮齿啮合,容积逐渐减小,把液压油排出利用齿和泵壳形成的封闭容积的变化,完成泵的功能,不需要配流装置,不能变量结构最简单、价格低、径向载荷大内啮合齿轮泵当传动轴带动外齿轮旋转时,与此相啮合的内齿轮也随着旋转;吸油腔由于轮齿脱开而吸油,经隔板后,油液进入压油腔,压油腔由于轮齿啮合而排油典型的内啮合齿轮泵主要有内齿轮、外齿轮及隔板等组成利用齿和齿圈形成的容积变化,完成泵的功能;在轴对称位置上布置有吸、排油口;不能变量尺寸比外啮合式略小,价格比外啮合式略高,径向载荷大叶片泵转子旋转时,叶片在离心力和压力油的作用下,尖部紧贴在定子内表面上;这样两个叶片与转子和定子内表面所构成的工作容积,先由小到大吸油后再由大到小排油,叶片旋转一周时,完成两次吸油和两次排油利用插入转子槽内的叶片间容积变化,完成泵的作用;在轴对称位置上布置有两组吸油口和排油口径向载荷小,噪声较低流量脉动小柱塞泵柱塞泵由缸体与柱塞构成,柱塞在缸体内作往复运动,在工作容积增大时吸油,工作容积减小时排油;采用端面配油径向载荷由缸体外周的大轴承所平衡,以限制缸体的倾斜利用配流盘配流传动轴只传递转矩、轴径较小;由于存在缸体的倾斜力矩,制造精度要求较高,否则易损坏配流盘螺杆泵一根主动螺杆与两根从动螺杆相互啮合,三根螺杆的啮合线把螺旋槽分割成若干个密封容积;当螺杆旋转时,这个密封容积沿轴向移动而实现吸油和排油利用螺杆槽内容积的移动,产生泵的作用;不能变量无流量脉动径向载荷较双螺杆式小、尺寸大,质量大1齿轮泵外啮合齿轮泵和内啮合齿轮泵 2叶片泵单作用叶片泵和双作用叶片泵3柱塞泵轴向柱塞泵和径向柱塞泵。
液压泵工作原理
液压泵工作原理液压泵是一种将机械能转化为液压能的装置，广泛应用于各种工程和工业领域。
它的工作原理是基于流体的连续性和压力传递原理。
液压泵通常由驱动装置、泵体、进出口阀和压力控制装置等组成。
下面将详细介绍液压泵的工作原理。
1. 流体连续性原理液压泵工作的基础是流体连续性原理，即在封闭的液压系统中，流体是不可压缩的，因此在泵体中的液体流动速度是恒定的。
当液体从泵体的吸入口进入时，液体会占据泵体中的一定体积，并随着泵体的运动被迫排出。
这种连续的流动使液压泵能够持续地提供液压能。
2. 压力传递原理液压泵的工作原理还基于压力传递原理。
当液体从泵体的吸入口进入时，它会受到泵体内部的驱动力的作用，从而产生一定的压力。
这个压力会使液体在系统中传递，并驱动液压缸、液压马达等执行器执行相应的工作。
通过控制泵体的运动和压力，可以实现对液压系统的精确控制。
3. 工作循环液压泵的工作循环通常分为吸入阶段和排出阶段。
在吸入阶段，泵体的活塞或叶片会向后运动，从而扩大泵腔的容积，形成负压，使液体从吸入口进入泵体。
在排出阶段，泵体的活塞或叶片会向前运动，减小泵腔的容积，形成正压，将液体从排出口排出。
这个循环不断重复，使液压泵能够持续地提供液压能。
4. 液压泵的类型液压泵根据其工作原理和结构可以分为很多种类，常见的有齿轮泵、柱塞泵、叶片泵等。
不同类型的液压泵具有不同的特点和适用范围。
例如，齿轮泵结构简单、价格较低，适用于低压和中小流量的场合；而柱塞泵结构复杂、价格较高，适用于高压和大流量的场合。
综上所述，液压泵是一种将机械能转化为液压能的装置，其工作原理基于流体的连续性和压力传递原理。
液压泵通过流体的连续流动和压力传递，能够持续地提供液压能，驱动液压系统中的执行器执行工作。
不同类型的液压泵具有不同的特点和适用范围，根据实际需求选择合适的液压泵能够提高系统的效率和精确控制能力。
液压泵的工作原理及分类ppt课件
泵的特点：
齿轮泵：体积小，结构简单，抗污染性强，价格便宜 ；泄漏大，噪声大，流量脉动大，排量不能调节。 叶片泵：流量均匀、运转平稳、噪音小、工作压力和 容积效率较高、结构较复杂。 柱塞泵：容积效率高、泄漏小、可在高压下工作、大 多用于大功率液压系统；但结构复杂，材料和加工精 度要求高、价格贵、对油的清洁度要求高。 一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。 螺杆泵：一般用作燃油泵、润滑油泵，而不用作液压 泵。
三、分类
1.按压力分
2.按排量是否可调
定量泵 变量泵
3.按输油方向是否可调
单向泵 双向泵
(a)单向定量泵 (b) 单向变量泵(c) 双向定量泵(d)Байду номын сангаас双向变量泵
4.按结构分
液压泵
齿轮泵
叶片泵
柱塞泵
螺杆泵
外啮合 齿轮泵
内啮合 齿轮泵
双作用 叶片泵
单作用 叶片泵
限压式变量 叶片泵
径向 柱塞泵
轴向 柱塞泵
《液压传动与控制》
液压泵的工作原理及分类
一、液压泵的作用
原动 机
机械能
动力 元件
压力能
执行 元件
实质：一种能量转换装置。
二、液压泵的工作原理
液压泵都是依靠密封工作腔容积大小交替变化 来实现吸油和压油的，故称之为容积式液压泵。
1.结构
2.工作过程
吸油过程 压油过程
柱塞右移 ↓
容积变大 ↓
真空 ↓
压力差 ↓
吸油
柱塞左移 ↓
容积变小 ↓
压力增大 ↓
压力差 ↓
压油
偏心轮不断地旋转，液压泵就会不断地完成吸油和压油动作，就 会连续不断地向液压系统供油。
液压泵的工作原理、特点及参数
液压泵的工作原理、特点及参数一、液压泵的工作原理及特点1。
液压泵的工作原理图3—1 液压泵工作原理图液压泵都是依靠密封容积变化的原理来进行工作的，故一般称为容积式液压泵,图３-1所示的是一单柱塞液压泵的工作原理图，图中柱塞2装在缸体3中形成一个密封容积ａ，柱塞在弹簧４的作用下始终压紧在偏心轮１上。
原动机驱动偏心轮1旋转使柱塞2作往复运动,使密封容积ａ的大小发生周期性的交替变化.当a有小变大时就形成部分真空，使油箱中油液在大气压作用下，经吸油管顶开单向阀6进入油箱a而实现吸油；反之，当a由大变小时,a腔中吸满的油液将顶开单向阀5流入系统而实现压油．这样液压泵就将原动机输入的机械能转换成液体的压力能，原动机驱动偏心轮不断旋转,液压泵就不断地吸油和压油。
单柱塞液压泵具有一切容积式液压泵的基本特点：（1）具有若干个密封且又可以周期性变化空间.液压泵输出流量与此空间的容积变化量和单位时间内的变化次数成正比，与其他因素无关。
这是容积式液压泵的一个重要特性。
(2)油箱内液体的绝对压力必须恒等于或大于大气压力。
这是容积式液压泵能够吸入油液的外部条件.因此,为保证液压泵正常吸油,油箱必须与大气相通，或采用密闭的充压油箱。
（3)具有相应的配流机构，将吸油腔和排液腔隔开，保证液压泵有规律地、连续地吸、排液体。
液压泵的结构原理不同,其配油机构也不相同。
如图3－１中的单向阀5、6就是配油机构.容积式液压泵中的油腔处于吸油时称为压油腔。
吸油腔的压力决定于吸油高度和吸油管路的阻力吸油高度过高或吸油管路阻力太大,会使吸油腔真空度过高而影响液压泵的自吸能力,压油腔的压力则取决于外负载和排油管路的压力损失，从理论上讲排油压力与液压泵的流量无关．容积式液压泵排油的理论流量取决于液压泵的有关几何尺寸和转速，而与排油压力无关。
但排油压力会影响泵的内泄露和油液的压缩量,从而影响泵的实际输出流量，所以液压泵的实际输出流量随排油压力的升高而降低。
液压泵工作原理详解
液压泵工作原理详解液压泵是一种将机械能转换为液体能量的装置，它通过对液体的压力进行调整，将液体推送到液力马达、液压器或液压缸等液压执行元件中，以实现机械的工作。
液压泵的工作原理主要涉及到液体的吸入、排出和压力调整等过程。
液压泵主要由液压泵壳体、驱动轴、液压泵齿轮和液压泵出口等部分组成。
其工作原理可分为吸入、排出和压力调整三个过程。
首先是液压泵的吸入过程。
在吸入过程中，当液压泵的驱动轴开始转动时，液压泵齿轮随之转动。
液压泵出口的负压（低压区域）使液压泵进口的液体产生压力差，使液体被吸入液压泵壳体内。
然后是液压泵的排出过程。
液压泵齿轮的转动会推动液体流至液压泵壳体的出口。
在液体流经液压泵壳体出口时，由于壳体的限制和调整机构的限制，液体的压力被增加，形成高压区域。
高压液体会通过液压系统的连接管道，推动液力马达、液压器或液压缸等液压执行元件进行工作。
最后是液压泵的压力调整过程。
液压泵的压力调整由调整机构实现，液压泵的壳体末端有一个压力调整螺钉。
通过调整螺钉的位置，可以改变液压泵出口处液体的压力大小。
调整螺钉调节的液压泵的压力大小会影响液压系统的整体性能，从而实现对液压系统的控制。
总结起来，液压泵的工作原理通过驱动轴和液压泵齿轮等部件的运动，将液体吸入液压泵壳体内，然后将液体推送到液压执行元件中，使其产生工作效果。
调整机构可以通过调整螺钉来改变液压泵的压力，从而实现对液压系统的控制。
液压泵的工作原理基于液体压力的传递和调整，是液压系统中至关重要的一个部件。
液压油泵工作原理
液压油泵工作原理
液压油泵是液压系统中最重要的部件之一，它主要由泵体、泵盖、叶片泵等零件组成，其作用是将工作介质通过机械运动方式将能量传递给工作介质，并将工作介质的压力能转化为其他形式的机械能。
它在液压系统中主要起能量转换和传递的作用。
一、工作原理
液压泵的基本组成与原理：
1.泵体（包括柱塞和壳体）；
2.泵盖（包括密封圈和吸油口）；
3.叶片泵叶轮；
4.泵芯；
5.压盖。
液压油泵在正常情况下，电机带动泵体转动，活塞在缸体内做往复运动。
当柱塞从进口压向出口时，由于吸油管路中的真空度不断增加，吸油口关小，在柱塞推动下，柱塞在弹簧作用下做往复运动。
此时，吸油腔内的高压液压油经滤油器进入泵的出口管路，并经吸油管流回油箱。
当柱塞由出口向进口运动时，由于压力表指针的偏转使其不能形成真空，于是高压液压油经进油管
— 1 —
流入油池，并从吸油管流入油箱。
当柱塞从出口向进口运动时，由于吸油管中的低压液压油经滤油器流回油箱。
— 2 —。
