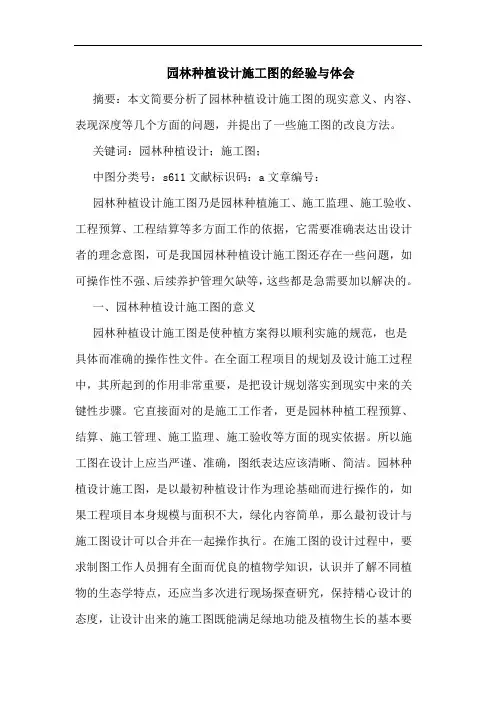

园林种植设计施工图的经验与体会摘要:本文简要分析了园林种植设计施工图的现实意义、内容、表现深度等几个方面的问题,并提出了一些施工图的改良方法。
关键词:园林种植设计;施工图;中图分类号:s611文献标识码:a文章编号:园林种植设计施工图乃是园林种植施工、施工监理、施工验收、工程预算、工程结算等多方面工作的依据,它需要准确表达出设计者的理念意图,可是我国园林种植设计施工图还存在一些问题,如可操作性不强、后续养护管理欠缺等,这些都是急需要加以解决的。
一、园林种植设计施工图的意义园林种植设计施工图是使种植方案得以顺利实施的规范,也是具体而准确的操作性文件。
在全面工程项目的规划及设计施工过程中,其所起到的作用非常重要,是把设计规划落实到现实中来的关键性步骤。
它直接面对的是施工工作者,更是园林种植工程预算、结算、施工管理、施工监理、施工验收等方面的现实依据。
所以施工图在设计上应当严谨、准确,图纸表达应该清晰、简洁。
园林种植设计施工图,是以最初种植设计作为理论基础而进行操作的,如果工程项目本身规模与面积不大,绿化内容简单,那么最初设计与施工图设计可以合并在一起操作执行。
在施工图的设计过程中,要求制图工作人员拥有全面而优良的植物学知识,认识并了解不同植物的生态学特点,还应当多次进行现场探查研究,保持精心设计的态度,让设计出来的施工图既能满足绿地功能及植物生长的基本要求,也能同时拥有欣赏性、艺术性,还要满足四季景观的贯通性、持久性。
在设计构思上,需要具体而准确的表述出最初理念,解决设计理论构想时期所没有解决的问题。
在一这角度上来说,施工图是对园林种植的再次设计。
二、园林种植设计施工图的内容与深度园林种植的方案形成与施工图设计,分属于两个不同时期,它们的目的、内容、深度等都有很大的不同。
方案形成时期,重点关注种植风格、种植构思、植物景观全局设计,属于对植物的总体要求,方案形成对于施工有框架指导性作用,也是施工图设计的重要依据。
园林种植施工图
![园林种植施工图](https://img.taocdn.com/s3/m/a0888a21a55177232f60ddccda38376baf1fe0bd.png)
四、植物种植图识读
① 读图时先要结合种植设计总平面图,仔细阅读种 植设计说明,整体了解种植设计的依据及配置的 丰富度,掌握植物选择和土壤改良的基本要求。
② 结合种植设计图样,查看植物标注,熟悉植物名 称、数量和所在的位置等。

③ 详细阅读植物苗木表,弄清植物的种类、名称、 规格、数量、种植密度和种植的主要措施等。
目录
• 一、园林种植施工图要 求
• 二、常见问题
• 三、种植设计施工图的 内容
• 四、种植施工图识读 • 五、案例解读
一、园林种植施工图要求
种植设计施工图要求图面清晰、明了、直接、 准确。植物的平面图案不宜过于复杂二、常见问题
五、案例解读
① 种植设计说明书 ② 种植设计总平面图及植物苗木表 ③ 局部详图(包括平面详图及立面图)
出入口一植物种植图及详图 出入口二植物种植图及详图 观景平台植物种植图
种植设计说明书
种植设计说明书
种植设计总平面图 及苗木表
缺少对现状植物的表示 图纸不全,图纸内容过于简单 文字标注不准确 苗木表内容不统一
三、种植设计施工图的内容
种植设计图是种植施工的依据,应包括种植设 计平面图、立面图、局部剖面图、种植设计说明 书等图纸与文字内容。种植设计平面图中应明确 表示出植物的平面位置或范围、详尽的尺寸、植 物的种类和数量、苗木的规格、详细的种植方法 等。局部细节(如种植坛或植台)应有详图。平面 图表达不明确、含混的地方,应画种植设计立面 图或剖面图。
