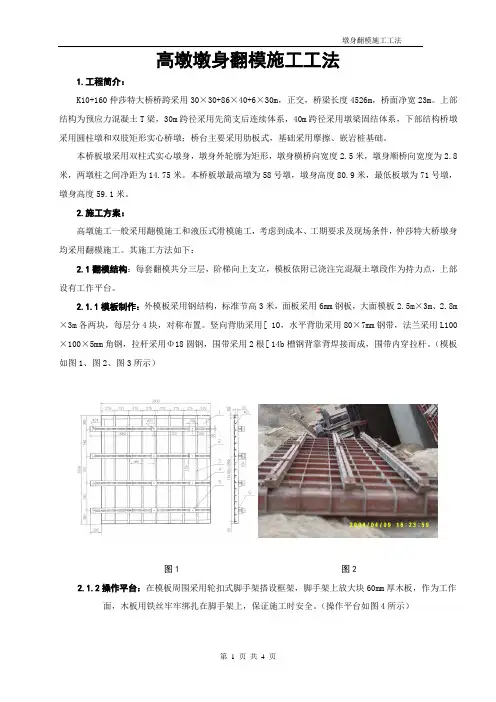

高墩墩身翻模施工工法
高墩墩身翻模施工工法1.工程简介：K10+160仲莎特大桥桥跨采用30×30+86×40+6×30m，正交，桥梁长度4526m，桥面净宽23m。
上部结构为预应力混凝土T梁，30m跨径采用先简支后连续体系，40m跨径采用墩梁固结体系，下部结构桥墩采用圆柱墩和双肢矩形实心桥墩；桥台主要采用肋板式，基础采用摩擦、嵌岩桩基础。
本桥板墩采用双柱式实心墩身，墩身外轮廓为矩形，墩身横桥向宽度2.5米，墩身顺桥向宽度为2.8米，两墩柱之间净距为14.75米。
本桥板墩最高墩为58号墩，墩身高度80.9米，最低板墩为71号墩，墩身高度59.1米。
2.施工方案：高墩施工一般采用翻模施工和液压式滑模施工，考虑到成本、工期要求及现场条件，仲莎特大桥墩身均采用翻模施工。
其施工方法如下：2.1翻模结构：每套翻模共分三层，阶梯向上支立，模板依附已浇注完混凝土墩段作为持力点，上部设有工作平台。
2.1.1模板制作：外模板采用钢结构，标准节高3米，面板采用6mm钢板，大面模板2.5m×3m、2.8m ×3m各两块，每层分4块，对称布置。
竖向背肋采用[ 10，水平背肋采用80×7mm钢带，法兰采用L100×100×5mm角钢，拉杆采用Φ18圆钢，围带采用2根[ 14b槽钢背靠背焊接而成，围带内穿拉杆。
（模板如图1、图2、图3所示）图1 图22.1.2操作平台：在模板周围采用轮扣式脚手架搭设框架，脚手架上放大块60mm厚木板，作为工作面，木板用铁丝牢牢绑扎在脚手架上，保证施工时安全。
（操作平台如图4所示）图3 图43.翻模施工：3.1施工准备：模板进场后为了保证墩身混凝土外观质量，首先进行模板预拼装，检查模板各部分尺寸、模板接缝及平整度：模板试拼完后进行试验墩浇注，根据试验墩的浇注过程控制及试验墩外观质量总结经验，对试验墩出现的情况进行分析，为墩身施工奠定基础。
