实验六 8255并行输入输出一.实验目的(1)掌握8255方式0的工作原理及使用方法,利用直接输入输出进行控制显示。

(2) 掌握8段数码管的动态刷新显示控制;(3) 分析掌握8255工作方式1时的使用及编程,进一步掌握中断处理程序的编写;(4) 了解掌握8255用于矩阵式键盘扫描方法及软件实现。

二.实验环境1.硬件环境微型计算机(Intel x86系列CPU)一台,清华科教仪器厂TPC-2003A微机接口实验装置一台(外接4*6小键盘/6个数码管);数字记忆示波器一台.2.软件环境(1)Windows XP操作系统,编辑、汇编、链接和调试程序;(2)PC2003A集成开发环境软件一套及实验装置电子版资料三.基本实验1.基本实验内容和要求(1) 8255方式0:简单输入输出:实验电路如图20,8255C口接逻辑电平开关K0~K7,编程A口接LED显示电路L0~L7;C口输入数据,再从A口输出.;开 始设置8255C口输入A口输出从C口输入数据将此数据自A口输出N有键按下吗?Y结 束图6.1 8255简单输入输出图 6.2 8255简单输入输出流程图(2) 编程将A口 L0-L7控制成流水灯,流水间隔时间由软件产生; 流水方向由K0键在线控制,随时可切换;流水间隔时间也可由K4-K7键编码控制,如0000对应停止,0001对应1秒,1111对应15秒,大键盘输入ESC键退出。

(3) 8段共阴极数码管静态显示:按图6.3连接好电路,将8255的A口PA0~PA6分别与七段数码管的段码驱动输入端a~g相连,位码驱动输入端S1接+5V(选中,左侧LED显示),S0、dp接地(关闭)。

编程从键盘输入一位十进制数字(0~9),在七段数码管上显示出来。

(S0接+5右侧LED显示)。

图6.3 单管静态显示图6.4 双管动态显示(4) 8段数码管动态显示:按图6.4连接好电路,七段数码管段码连接不变,位码驱动输入端S1,S0接8255 C口的PC1,PC0(轮流输出高电平选中左、右LED,动态刷新速率超过30Hz,则又视觉停留效果使人感觉两个LED在同时显示)。

06实验六:8255并行口实验

06实验六:8255并行口实验

INC
JNZ
AL
INOUT ;若无,则继续自A口输入,B口输出

化。(当逻辑电平开关某位置于 L 时,对应的发光二极管点
亮;置于 H 时,对应的发光二极管熄灭。) 4、记录实验现象和相关数据。
设置8255为A口输入,
B口输出(90H)。
MOV
AH,0BH ;判断是否有按键
INT
INC JNZ
21H
AL INOUT ;若无,继续A口输入,B口输出
IOPORT EQU IO8255A EQU
START: MOV MOV OUT INOUT: MOV
DX,IO8255CON AL,90H DX,AL DX,IO8255A
;设置8255为A口输入,B口输出
;从A口输入一数据
IN
MOV OUT MOV INT
AL,DX
DX,IO8255B DX,AL AH,0BH 21H ;判断是否有按键 ;从B口输出刚才自A口所输入的数据
制用。本实验主要用到A 口输入和B 口输出,实验中,8255A 工作于基本
输入输出方式(方式 0)。
实验步骤:
1、实验接线: CS0 — 8255CS,PA0~PA7 — 平推开关的输出 K1~K8, PB0~PB7 — 发光二极管的 输入 LED1~LED8。 2、编写相应程序完成软件部分。 3、调试通过后,运行程序时拨动开关,观察发光二极管的变
实验六:8255并行口实验
实验目的要求:
1、了解并行接口芯片8255A的基本特点和使用。
2、掌握控制8255A并行口的基本编程方法。
实验内容:
8255A的A口作为输入口,与逻辑电平开关相连。8255A 的B口作为 输出口,与发光二极管相连。编写程序,使得逻辑电平开关的变化在发 光二极管上显示出来。 8255A 是比较常用的一种并行接口芯片,有三组 8 位的输入输出端 口,通常将 A 端口作为输入用,B 端口作为输出用,C 端口作为辅助控

实验二 8255并行输入输出实验

实验二 8255并行输入输出实验

实验二8255并行输入输出实验一、实验目的与要求了解8255A的内部结构、工作原理;掌握对8255A的初始化编程方法。

二、实验设备STAR系列实验仪一套、PC机一台三、实验内容1、选通输入实验:B口有8个发光二极管PBi(i=0~7),要求K3K2K1=000时LED1亮~K3K2K1=111时LED8亮,预置开关K为一组状态后按下BUTTON产生一负脉冲信号输入到PC4上,用LEDi(i=1~8)亮来显示K的状态。

2、选通输出实验:A口有8个发光二极管PAi(i=0~7),显示LED0亮,然后每按一次BUTTON使LED循环下移一位亮。

四、实验原理图1、2、五、实验步骤1区:单脉冲(2)运行程序(3)预置开关K为一组状态后上下拨动单脉冲开关,拨动两次,产生一个“”,观察B 口灯是否对应开关的状态相应亮,拨动开关K设置下一组开关状态,上下拨动单脉冲开关,拨动两次,产生一个“”,继续检查B口灯是否对应开关的状态相应亮。

2区:单脉冲(3)此时发现LED0亮,每上下拨动单脉冲开关,拨动两次,产生一个“”,观察LED是否循环下移一位亮。

六、流程图1、2、七、程序代码1、DATA SEGMENTTAB DB 11111110B,11111101B,11111011B,11110111B DB 11101111B,11011111B,10111111B,01111111B DATA ENDSSTCK SEGMENT STACKSTA DB 50 DUP(?)STCK ENDSCODE SEGMENTASSUME DS:DATA,CS:CODE,SS:STCKSTART: MOV AX,DATAMOV DS,AXCALL Init8255 ;8255初始化子程序SCAN: MOV DX,0F002H;C口IN AL,DXAND AL,00100000BJZ SCAN ;判断IBFA是否为1 MOV DX,0F000H ;A口IN AL,DXAND AL,7 ;保留K1,K2,K3的数字 LEA BX,TABXLATMOV DX,0F001H ;B口OUT DX,ALJMP SCANInit8255 PROCMOV DX,0F003HMOV AL,0B0HOUT DX,ALRETInit8255 ENDPCODE ENDSEND START2、STCK SEGMENT STACKSTA DB 50 DUP(?)STCK ENDSCODE SEGMENTASSUME CS:CODE,SS:STCKSTART: MOV DX,0F003HMOV AL,0A0HOUT DX,ALMOV DX,0F000HMOV AL,0FEH ;使LED0亮OUT DX,ALLOP: MOV BL,AL ;保护AL中内容LOP1: MOV DX,0F002HIN AL,DXAND AL,80HJZ LOP1 ;/OBFA是否为1CALL DELAY ;延时MOV AL,BLROL AL,1MOV DX,0F000HOUT DX,ALJMP LOPDELAY PROCPUSH AXPUSH CXMOV CX,0FFFFHLOOP $MOV CX,0FFFFHLOOP $POP CXPOP AXRETDELAY ENDPCODE ENDSEND START八、遇到问题1、一开始编的程序没有查询IBFA的状态,用的是无条件传送,预置K的状态,不拨单脉冲开关,灯也能对应显示。

可编程并行IO接口8255实验

可编程并行IO接口8255实验

实验六可编程并行I/O接口8255实验【知识点训练】8255有 1 个控制口和3个8 位数据口(PA口、PB口和PC口),控制口用于写入控制命令,控制各数据口的工作方式和数据传送方向;数据口用于外设与CPU 进行数据通信,三个I/O口通过控制口设置为输入口或输出口。

PA口和PB 口的8位不可独立使用,PC口可分为两个独立的4位接口。

8255有 2 种工作方式,其中方式0 为基本输入/输出方式,在这种工作方式下,三个端口作为输出口时均具有锁存功能,适用于无条件传送数据的场合。

8255的地址线A0和A1通过锁存器与单片机的A0 、A1 相连,用于决定4个I/O端口地址,当A1A0分别取值00、01、10、11时,对应选择PA 口、PB 口、PC 口和控制口。

8255的使能信号经地址译码器与单片机高位地址线相连,用于选中8255接口。

使用可编程型I/O芯片时要先写控制字,且要写入控制口,数据输入输出使用PA,PB 口。

【实验内容】8255的PA口接有8个拨动开关,PB口接有8个发光二极管,PA口方式0输入,PB 口方式0输出。

编程实现:当开关全为“1”或全为“0”时,8个发光二极管左循环依次点亮或右循环依次点亮;当开关非全“1”或非全“0”时,则将开关状态显示在发光二极管上。

【实验连线】将8255的PA口(PA0 ~ PA7)接至8个开关,PB口(PB0-PB7)接至8个发光二极管。

【实验程序】#include <reg51.h>#include <absacc.h>#define PA8255 XBYTE[0X2000]#define PB8255 XBYTE[0X2001]#define CON8255 XBYTE[0X2003]#define uchar unsigned char#define uint unsigned intvoid delay(uint xms){uint i,j;for ( i=xms; i>0; i-- )for ( j=110; j>0; j-- );}void main(){uchar Switch, i; // Switch为开关变量,i为循环变量CON8255=0X90; //写8255控制字do{Switch=PA8255;if(Switch==0xff) //读入开关状态//如果开关为全“1”{for( i=0; i<8; i++){PB8255=~(0x01<<i); //8个发光二极管左循环依次点亮delay(500);}}else if(Switch==0x00) //如果开关为全“0”{for( i=0; i<8; i++){PB8255=~(0x80>>i); //8个发光二极管右循环依次点亮delay(500);}}elsePB8255=Switch; //发光二极管显示对应开关状态}while(1);}。

实验六---8255并行输入输出

实验六---8255并行输入输出

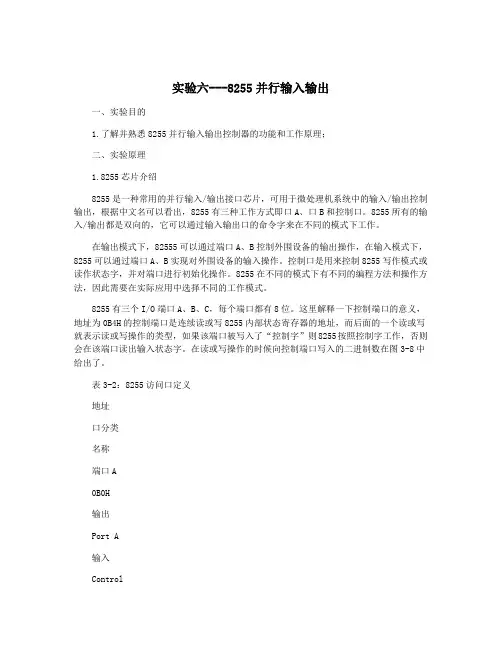

实验六---8255并行输入输出一、实验目的1.了解并熟悉8255并行输入输出控制器的功能和工作原理;二、实验原理1.8255芯片介绍8255是一种常用的并行输入/输出接口芯片,可用于微处理机系统中的输入/输出控制输出,根据中文名可以看出,8255有三种工作方式即口A、口B和控制口。
