热轧钢板和冷轧钢板的区别
冷轧与热轧的各自特点及区别
冷轧在再结晶温度以下进行的轧制叫做冷轧，一般用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。
轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。
轧硬卷重一般在20-40吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。
冷轧产品特点：因为没有经过退火处理，其硬度很高（HRB大于90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工。
简单点儿来说，冷轧，是在热轧板卷的基础上加工轧制出来的，一般来讲是热轧---酸洗--磷化--皂化--冷轧这样的加工过程。
冷轧是在常温状态下由热轧板加工而成，虽然在加工过程因为轧制也会使钢板升温，尽管如此还是叫冷轧。
由于热轧经过连续冷变型而成的冷轧在机械性能方面比较差、硬度太高，所以必须经过退火才能恢复其机械性能，没有退火的叫轧硬卷。
轧硬卷一般是用来做无需折弯，拉伸的产品，1.0以下厚度轧硬的运气好的两边或者四边折弯。
冷轧一般都会经过退火处理。
在冷轧过程中必须使用冷轧油，使用冷轧油的好处是：1、有效降低磨擦系数，提供相应的轧制力，轧制能耗低，获得满意的轧制参数；2、使表面光亮度高、轧延厚度均匀；3、冷却效果好，能迅速带走轧制热，保护轧辊及轧件。
退火性能良好，不会产生油烧现象；4、有短期的防锈性能，可提供轧件临时防锈保护。
热轧热轧(hot rolling)属于热加工的轧制过程。
热轧生产效率高，规模大，能量消耗少，成本低，机械化、自动化程度高，适于大批量连续生产，是最重要的金属压力加工方式。
热轧因加工时金属的变形抗力低和塑性好而得到广泛的应用。
但由于轧制时轧件温度不易均匀，表面有氧化铁皮存在等原因，产品的尺寸精度和表面粗糙度都不如冷轧产品。
热轧的主要设备是轧机。
用于热轧的轧机种类很多，有二辊轧机、三辊轧机、三辊劳特轧机、四辊轧机、Y型轧机、二辊斜轧机、三辊斜轧机、横轧机、万能轧机以及各类专用轧机等等。

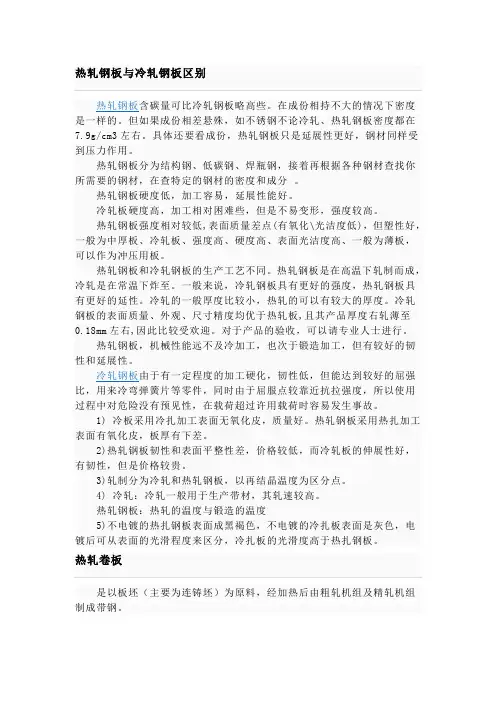

热轧钢板与冷轧钢板区别概述
热轧钢板与冷轧钢板区别热轧钢板含碳量可比冷轧钢板略高些。
在成份相持不大的情况下密度是一样的。
但如果成份相差悬殊，如不锈钢不论冷轧、热轧钢板密度都在7.9g/cm3左右。
具体还要看成份，热轧钢板只是延展性更好，钢材同样受到压力作用。
热轧钢板分为结构钢、低碳钢、焊瓶钢，接着再根据各种钢材查找你所需要的钢材，在查特定的钢材的密度和成分。
热轧钢板硬度低，加工容易，延展性能好。
冷轧板硬度高，加工相对困难些，但是不易变形，强度较高。
热轧钢板强度相对较低,表面质量差点(有氧化\光洁度低)，但塑性好，一般为中厚板、冷轧板、强度高、硬度高、表面光洁度高、一般为薄板，可以作为冲压用板。
热轧钢板和冷轧钢板的生产工艺不同。
热轧钢板是在高温下轧制而成，冷轧是在常温下炸至。
一般来说，冷轧钢板具有更好的强度，热轧钢板具有更好的延性。
冷轧的一般厚度比较小，热轧的可以有较大的厚度。
冷轧钢板的表面质量、外观、尺寸精度均优于热轧板,且其产品厚度右轧薄至0.18mm左右,因此比较受欢迎。
对于产品的验收，可以请专业人士进行。
热轧钢板，机械性能远不及冷加工，也次于锻造加工，但有较好的韧性和延展性。
冷轧钢板由于有一定程度的加工硬化，韧性低，但能达到较好的屈强比，用来冷弯弹簧片等零件，同时由于屈服点较靠近抗拉强度，所以使用过程中对危险没有预见性，在载荷超过许用载荷时容易发生事故。
1) 冷板采用冷扎加工表面无氧化皮，质量好。
热轧钢板采用热扎加工表面有氧化皮，板厚有下差。
2)热轧钢板韧性和表面平整性差，价格较低，而冷轧板的伸展性好，有韧性，但是价格较贵。
3)轧制分为冷轧和热轧钢板，以再结晶温度为区分点。
4) 冷轧：冷轧一般用于生产带材，其轧速较高。
热轧钢板：热轧的温度与锻造的温度5)不电镀的热扎钢板表面成黑褐色，不电镀的冷扎板表面是灰色，电镀后可从表面的光滑程度来区分，冷扎板的光滑度高于热扎钢板。
热轧卷板是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。

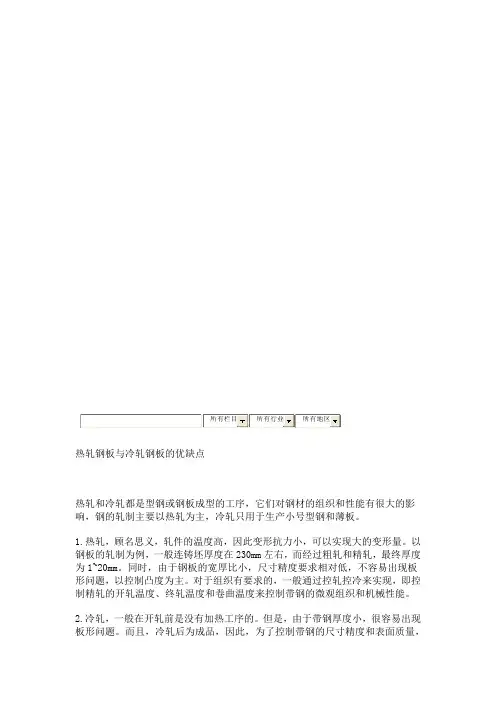

热轧钢板与冷轧钢板的优缺点
热轧钢板与冷轧钢板的优缺点热轧和冷轧都是型钢或钢板成型的工序，它们对钢材的组织和性能有很大的影响，钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。
1.热轧，顾名思义，轧件的温度高，因此变形抗力小，可以实现大的变形量。
以钢板的轧制为例，一般连铸坯厚度在230mm左右，而经过粗轧和精轧，最终厚度为1~20mm。
同时，由于钢板的宽厚比小，尺寸精度要求相对低，不容易出现板形问题，以控制凸度为主。
对于组织有要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度、终轧温度和卷曲温度来控制带钢的微观组织和机械性能。
2.冷轧，一般在开轧前是没有加热工序的。
但是，由于带钢厚度小，很容易出现板形问题。
而且，冷轧后为成品，因此，为了控制带钢的尺寸精度和表面质量，采用了很多很繁琐的工艺。
冷轧的生产线长，设备多，工艺复杂。
随着用户对带钢尺寸精度、板形和表面质量要求的提高，冷轧机组的控制模型、l1和l2系统、板形控制手段相对热轧要多。
而且，轧辊和带钢的温度也是其中一项比较重要的控制指标。
从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。
大部分钢材都用热轧方法轧制。
但是因为在高温下钢的表面容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。
在常温下轧制，一般理解为冷轧，从金属学的观点看，冷轧与热轧的界限应以再结晶温度来区分。
即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。
钢的再结晶温度为450～600℃。
简单点说热轧钢板与冷轧钢板的做工工艺区别1.热轧用连铸板坯或初轧板坯作原料，经步进式加热炉加热，高压水除鳞后进入粗轧机，粗轧料经切头、尾、再进入精轧机，实施计算机控制轧制，终轧后即经过层流冷却（计算机控制冷却速率）和卷取机卷取、成为直发卷。
直发卷的头、尾往往呈舌状及鱼尾状，厚度、宽度精度较差，边部常存在浪形、折边、塔形等缺陷。
热轧钢和冷轧钢的优点与缺点在生产工艺上的区别
热轧钢和冷轧钢的优点与缺点在一般情况下，热轧比冷轧的力学性能要好些，经过热处理的钢材，它的抗拉，屈服强度，塑性，韧性都会有所提高，此外，我感觉很重要的一点，热处理能消除残余应力，而冷轧可能会因为在加工过程中钢材发生屈服的不均匀变形，会产生残余应力，这个残余应力对稳定性影响很大。
热轧和冷轧都是型钢或钢板成型的工序，它们对钢材的组织和性能有很大的影响,钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。
热轧的优点是可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。
这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。
缺点一是经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层（夹层）现象。
分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。
焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多。
二是不均匀冷却造成的残余应力。
残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。
残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。
如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。
冷轧是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。
优点是成型速度快、产量高，且不损伤涂层，可以做成多种多样的截面形式，以适应使用条件的需要；冷轧可以使钢材产生很大的塑性变形，从而提高了钢材的屈服点。
缺点一是虽然成型过程中没有经过热态塑性压缩，但截面内仍然存在残余应力，对钢材整体和局部屈曲的特性必然产生影响。
热轧钢和冷轧钢的优点与缺点及在生产工艺上的区别
热轧钢和冷轧钢的优点与缺点一般情况，热轧比冷轧的力学性能要好一些，经过热处理的钢材，它的抗拉，屈服强度，塑性，韧性都会有所提高，此外，还有很重耍的一点，热处理能消除残余应力，而冷轧可能会因为在加工过程中钢材发生屈服的不均匀变形，会产生残余应力，这个残余应力对稳定性影响很大。
热轧和冷轧都是型钢或钢板成型的工序，它们对钢材的组织和性能有很大的影响，钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。
一、热轧的优点是可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陪，从而使钢材组织密实，力学性能得到改善。
这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。
缺点一：经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐)被压成薄片，出现分层（夹层）现象。
分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层问撕裂。
焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多。
缺点二：不均匀冷却造成的残余应力。
残余应力是在没有外力作用下内部自相平衡的应力，各种截血的热轧型钢都有这类残余应力，型钢截面尺寸越大，残余应力也越大。
残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。
如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。
二、冷轧是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。
优点是成型速度快、产量高，且不损伤涂层，可以做成多种多样的截而形式，以适应使用条件的需要：冷轧可以使钢材产生很大的塑性变形，从而提髙了钢材的屈服点。
缺点一：虽然成型过程中没有经过热态塑性压缩，但截面内仍然存在残余应力，对钢材整体和局部屈曲的特性必然产生影响。
缺点二：冷轧型钢样式一般为开口截面，使得截而的自由扭转刚度较低。
在受弯时容易出现扭转，受压时容易出现弯扭屈曲，抗扭性能较差。
热轧和冷轧的区别
冷轧的定义是再结晶下的轧制,但一般理解为使用常温轧制材料的轧制.铝冷轧分为板轧和箔轧.厚度在0.15~以上的称为板,0.15~以下的称为箔.欧美多采用3~6台连续式轧机作为冷轧设备生产工艺生产过程中由于不进行加热，所以不存在热轧常出现的麻点和氧化铁皮等缺陷，表面质量好、光洁度高。
而且冷轧产品的尺寸精度高，产品的性能和组织能满足一些特殊的使用要求，如电磁性能、深冲性能等。
规格：厚度为0.2-4mm，宽度为600-2 000mm，钢板长度为1 200-6 000mm。
牌号：Q195A-Q235A、Q195AF-Q235AF、Q295A(B)-Q345 A(B)；SPCC、SPCD、SPCE、ST12-15;DC01-06性能：主要采用低碳钢牌号，要求具有良好的冷弯和焊接性能，以及一定的冲压性能。
应用领域冷轧板带用途很广，如汽车制造、电气产品、机车车辆、航空、精密仪表、食品罐头等。
冷轧薄钢板是普通碳素结构钢冷轧板的简称，也称冷轧板，俗称冷板，有时会被误写成冷扎板。
冷板是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。
由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。
适用牌号：Q195、Q215、Q235、Q275；SPCC（日本牌号）；ST12（德国牌号）符号：1、Q—普通碳素结构钢屈服点（极限）的代号，它是“屈”的第一个汉语拼音字母的大小写；195、215、235、255、275—分别表示它们屈服点（极限）的数值，单位：兆帕MPa（N/mm2）；由于Q235钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最好，能较好地满足一般的使用要求，所以应用范围十分广泛。
冷轧钢板和热轧钢板的区别
冷轧钢板和热轧钢板的区别热轧钢板，机械性能远不及冷加工，也次于锻造加工，但有较好的韧性和延展性。
冷轧钢板，有一定程度的加工硬化，韧性低，但能达到较好的屈强比，用来冷弯弹簧片等零件，同时由于屈服点较靠近抗拉强度，所以使用过程中对危险没有预见性，在载荷超过许用载荷时容易发生事故。
1) 冷板采用冷扎加工表面无氧化皮，质量好。
热板采用热扎加工表面有氧化皮，板厚有下差。
2)热轧板韧性和表面平整性差，价格较低，而冷轧板的伸展性好，有韧性，但是价格较贵。
3)轧制分为冷轧和热轧，以再结晶温度为区分点。
4) 冷轧：冷轧一般用于生产带材，其轧速较高，热轧：热轧的温度与锻造的温度相近5)不电镀的热扎板表面成黑褐色,不电镀的冷扎板表面是灰色.电镀后可从表面的光滑程度来区分,冷扎板的光滑度高于热扎板.1、热连轧钢板产品简介：热连轧钢板、带产品，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。
从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。
由于热连轧钢板产品具有强度高，韧性好，易于加工成型及良好的可焊接性等优良性能，因而被广泛应用于船舶、汽车、桥梁、建筑、机械、压力容器等制造行业。
随着热轧尺寸精度、板形、表面质量等控制新技术的日益成熟以及新产品的不断问世，热连轧钢板、带产品得到了越来越广泛的应用并在市场上具有越来越强的竞争力。
一般说明热连轧钢板产品，钢种规格品种繁多，用途广泛，从一般的工程结构至汽车、桥梁、船舶、锅炉压力容器等制造，都得到大量使用。
各种不同用途，对钢板的材质性能、表面质量及尺寸、外形精度等要求也各不相同，因此，必须对热轧钢板产品的品种、材质、特性及其用途有所了解，才能做到经济、合理利用。
2、力学性能考虑要点力学性能名词术语（1）力学性能：钢板的力学性能式指钢板在受力作用下所显示与弹性或非弹性反应相关或涉及应力――应变关系的性能。
热轧钢板与冷轧钢板的区别
热轧钢板与冷轧钢板的区别热轧板与冷轧板的区别简述两者的区别:1、冷轧板表面有一定的光泽度手确摸起来比较光滑，类似于那种用来喝水的很常见的钢水杯。
2、热轧板如未经酸洗处理，则与市场上很多普通钢板的表面相类似，生了锈的表面为红色，没生锈的表面为紫黑色(氧化铁皮)。
冷轧板与热轧板的性能优点在于:(1)精度更高，冷轧带钢厚度差不超过0.01~0.03mm。
(2)尺寸更薄，冷轧最薄可轧制0.001mm的钢带;热轧现在最薄可达到0.78mm。
(3)表面质量更优越，冷轧钢板甚至可以生产出镜面表面;而热轧板的表面则有氧化铁皮，麻点等缺陷。
(4)冷轧板可以根据用户要求调整其办学性能如抗拉强度和工艺性能如冲压性能等。
冷轧和热轧是两种不同的轧钢技术，顾名思义，冷轧就是在钢在常温情况下进行扎制，这种钢的硬度大。
热轧就是钢在高温情况下扎制.详述热轧板硬度低，加工容易，延展性能好。
冷轧板硬度高，加工相对困难些，但是不易变形，强度较高。
热轧板强度相对较低，表面质量差点(有氧化、光洁度低)，但塑性好，一般为中厚板，冷轧板:强度高、硬度高表面光洁度高，一般为薄板，可以作为冲压用板。
热轧钢板，机械性能远不及冷加工，也次于锻造加工，但有较好的韧性和延展性。
冷轧钢板由于有一定程度的加工硬化，韧性低，但能达到较好的屈强比，用来冷弯弹簧片等零件，同时由于屈服点较靠近抗拉强度，所以使用过程中对危险没有预见性，在载荷超过许用载荷时容易发生事故。
从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100,1250?进行轧制，这种轧制工艺叫热轧。
大部分钢材都用热轧方法轧制。
但是因为在高温下钢的表面容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。
在常温下轧制，一般理解为冷轧，从金属学的观点看，冷轧与热轧的界限应以再结晶温度来区分。
即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。
冷轧钢板与热轧板的对比
开平板与原平板的区别
原平板是指板材制造时就以平板状成型。
开平板是指厚度较薄，制造时是卷板状，为了消除卷曲应力造成下料、使用的不便，用平板机将卷板展平，展平后的板材就叫开平板。
开平板和出厂原平板的机械性能是没有什么区别的．
冷轧板卷包括板和卷，国内众多钢厂如宝钢、武钢、鞍钢等均可以生产。其中成张交货的称为钢板，也称盒板或平板；长度很长、成卷交货的称为钢带，也称卷板。
冷轧钢板，表面光洁，加工优良，用于汽车、冰箱、洗衣机等家电，以及产业设备、各种建筑材料。随着经济发展，冷轧钢板已被称为现代社会的必须材料。
轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。轧硬卷重一般在6~13.5吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。内径为610mm。
钢板成张或成卷供应。成张钢板的规格以厚度*宽度*长度的毫米数表示。熟悉板、带材的规格，在宽度和长度上充分利用，对提高材料利用率，减少不适当的边角余料、降低工时及产品成本，有十分重要的意义。在选购板、带材时，应尽量选用为产品坯料整倍的规格。如果属于定型产品，选用接近定尺的板、带材时，可订购定尺或倍尺的合理料，实行套材的下料方法，能显著提高板、带材的利用率。企业与企业间，行业与行业间边角余料的多次利用，也是被实践证明提高材料利用率，节约材料的有效方法。
性能：主要采用低碳钢牌号，要求具有良好的冷弯和焊接性能，以及一定的冲压性能。
应用领域：冷轧板带用途很广，如汽车制造、电气产品、机车车辆、航空、精密仪表、食品罐头等。
冷轧产品的分类：
热轧酸洗、轧硬卷、普通冷轧、镀锌（电镀锌、耐指纹、热镀锌）、镀铝锌、电镀锡、彩涂、电工钢（矽钢片）等。
冷轧和热轧区别及优缺点
冷轧和热轧区别及优缺点作者: 奥宇钢管冷轧和热轧都是型钢或钢板成型的工序，它们对钢材的组织和性能有很大的影响，钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。
一、冷轧是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。
优点：成型速度快、产量高，且不损伤涂层，可以做成多种多样的截面形式，以适应使用条件的需要；冷轧可以使钢材产生很大的塑性变形，从而提高了钢材的屈服点。
缺点: 1.虽然成型过程中没有经过热态塑性压缩，但截面内仍然存在残余应力，对钢材整体和局部屈曲的特性必然产生影响； 2.冷轧型钢样式一般为开口截面，使得截面的自由扭转刚度较低。
在受弯时容易出现扭转，受压时容易出现弯扭屈曲，抗扭性能较差；3.冷轧成型钢壁厚较小，在板件衔接的转角处又没有加厚，承受局部性的集中荷载的能力弱。
二、热轧优点:可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。
这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。
缺点:1.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层现象。
分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。
焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多； 2.不均匀冷却造成的残余应力。
残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。
残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。
如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。
三、热轧和冷轧的主要区别是：1、冷轧成型钢允许截面出现局部屈曲，从而可以充分利用杆件屈曲后的承载力；而热轧型钢不允许截面发生局部屈曲。
冷轧热轧两者的区别
冷轧、热轧两者的区别：1、冷轧板表面有一定的光泽度手确摸起来比较光滑，类似于那种用来喝水的很常见的钢水杯。
2、热轧板如未经酸洗处理，则与市场上很多普通钢板的表面相类似，生了锈的表面为红色，没生锈的表面为紫黑色（氧化铁皮）。
冷轧板与热轧板的性能优点在于：(1)精度更高，冷轧带钢厚度差不超过0.01~0.03mm。
(2)尺寸更薄，冷轧最薄可轧制0.001mm的钢带；热轧现在最薄可达到0.78mm。
(3)表面质量更优越，冷轧钢板甚至可以生产出镜面表面；而热轧板的表面则有氧化铁皮，麻点等缺陷。
(4)冷轧板可以根据用户要求调整其办学性能如抗拉强度和工艺性能如冲压性能等。
冷轧和热轧是两种不同的轧钢技术，顾名思义，冷轧就是在钢在常温情况下进行扎制，这种钢的硬度大。
热轧就是钢在高温情况下扎制.详述热轧板硬度低，加工容易，延展性能好。
冷轧板硬度高，加工相对困难些，但是不易变形，强度较高。
热轧板强度相对较低，表面质量差点(有氧化、光洁度低)，但塑性好，一般为中厚板，冷轧板:强度高、硬度高表面光洁度高，一般为薄板，可以作为冲压用板。
热轧钢板，机械性能远不及冷加工，也次于锻造加工，但有较好的韧性和延展性。
冷轧钢板由于有一定程度的加工硬化，韧性低，但能达到较好的屈强比，用来冷弯弹簧片等零件，同时由于屈服点较靠近抗拉强度，所以使用过程中对危险没有预见性，在载荷超过许用载荷时容易发生事故。
从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。
大部分钢材都用热轧方法轧制。
但是因为在高温下钢的表面容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。
在常温下轧制，一般理解为冷轧，从金属学的观点看，冷轧与热轧的界限应以再结晶温度来区分。
即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。
冷轧和热轧钢板的区别
轧制钢板分为冷轧和热轧钢板，以“再结晶温度”为区分点。
1) 冷轧钢板强度高、有韧性、表面光洁度高、伸展性好，但是价格较贵。
一般为薄板，可以作为冲压用板。
2) 热轧钢板强度相对较低、韧性差、表面平整性差、伸展性差，价格较低。
但塑性好，一般为中厚板。
3) 不电镀的热扎钢板表面成黑褐色，不电镀的冷扎板表面是灰色，电镀后
可从表面的光滑程度来区分，冷扎板的光滑度高于热扎钢板。
4) 热轧板都比较厚，是2.0mm以上的。
如果是高热高速的气体流量，需要
用热轧板。
热轧和冷轧钢板热处理工艺区别
热轧和冷轧钢板热处理工艺区别热轧和冷轧钢板是常见的两种钢材，其物理和化学性质都有所不同。
为了使这两种钢板性能更加优良，热处理工艺是必不可少的。
热处理工艺常常用于调节材料的微观结构，从而改变材料的物理和机械性质。
但是，热处理工艺对于不同的钢板有所不同。
热轧钢板和冷轧钢板的热处理工艺存在显著差异，下面将详细介绍热轧和冷轧钢板的热处理工艺区别。
一、热轧钢板的热处理工艺热轧钢板在热处理过程中，其微观结构会发生不同程度的变化。
热轧钢板经过高温下的过度塑性变形后，其结晶界消失，晶粒尺寸增大，各向异性增加，硬度增加，强度提高，但塑性降低。
为了消除这种过度塑性变形的影响，可采用退火工艺，即在高温下进行加热处理，再缓慢冷却。
这种方法可以消除应力，降低晶粒的尺寸，改善韧性、可焊性等性能，提高其延展性和冲击韧性。
如果需要改变热轧钢板的中间硬度，可以采用淬火和回火工艺。
淬火是指将热轧钢板在高温下加热至760~ 900℃，再用水或油等冷却介质中快速冷却。
冷却速度越快，则板材的硬度越高。
回火是在淬火的基础上，将板材再次加热至300~ 600℃左右，然后缓慢冷却。
这种方法可以改变板材的硬度，同时保持其良好的金相组织和相应的强度，以充分利用板材的成型性能。
二、冷轧钢板的热处理工艺相对于热轧钢板，冷轧钢板在加工过程中存在冷硬化的现象，即板材在冷轧过程中，强制使晶体变形，从而提高板材的强度和硬度。
冷轧钢板在热处理时，晶粒尺寸小、形态规则、各向同性和延展性好等特点都必须得到保留。
一般而言，冷轧钢板的热处理工艺都包括以下几步。
首先是退火工艺，即在较低的温度下将冷轧钢板加热，使其回复其原始结晶晶粒大小，同时消除搓合应力。
其次，可以进行深度调质，通过加热深度调整钢板的硬度和韧性。
还可以通过硬质化处理，在板材表面覆盖上一层较硬的表层，以提高板材的耐磨性。
三、热轧和冷轧钢板热处理工艺的比较总体而言，热处理工艺对于热轧和冷轧钢板的影响是不同的。
热轧和冷轧钢板的区别与联系
热轧和冷轧钢板的区别与联系我们经常会碰到有人问到热轧钢板和冷轧钢板、热轧卷板与冷轧卷板有什么不同，由于轧钢工艺不同，生产出来的钢板自然不同，一般说的热轧和冷轧都是指的卷板而言，相对来说比较薄，而中厚板的生产一般都是热轧钢板。
今天庞志刚博客（）就为大家收集整理了一下热轧卷板和冷轧卷板的定义以及区别和联系，希望对大家能有所帮助。
先介绍一下它们的定义：热轧：是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。
经步进式加热炉加热，高压水除鳞后进入粗轧机，粗轧料经切头、尾、再进入精轧机，实施计算机控制轧制，终轧后即经过层流冷却（计算机控制冷却速率）和卷取机卷取、成为直发卷。
直发卷的头、尾往往呈舌状及鱼尾状，厚度、宽度精度较差，边部常存在浪形、折边、塔形等缺陷。
其卷重较重、钢卷内径为760mm。
将直发卷经切头、切尾、切边及多道次的矫直、平整等精整线处理后，再切板或重卷，即成为：热轧钢板、平整热轧钢卷、纵切带等产品。
从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品，它的强度不是很高，但是塑性、可焊性较好，外观颜色不亮，容易腐蚀，因价格较便宜，多数企业为了降低成本，所以比较常用。
用连铸板坯或初轧板坯作原料，热轧精整卷若经酸洗去除氧化皮并涂油后即成热轧酸洗板卷。
该产品有局部替代冷轧板的趋向，价格适中，深受广大用户喜爱。
冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。
轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线，钢卷在常温下，对热轧酸洗卷进行连续轧制。
冷轧一般冷连轧板、卷均应经过连续退火（CAPL机组）或罩式炉退火消除冷作硬化及轧制应力，达到相应标准规定的力学性能指标。
冷轧与热轧的区别
板带材热轧与冷轧的区别1各自产品的种类以及性能特点2各自的生产特点及发展状况3 工艺过程4轧机的基本形式从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。
大部分钢材都用热轧方法轧制。
但是因为在高温下钢的表面容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。
在常温下轧制，一般理解为冷轧，从金属学的观点看，冷轧与热轧的界限应以再结晶温度来区分。
即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。
钢的再结晶温度为450～600℃。
热轧，顾名思义，轧件的温度高，因此变形抗力小，可以实现大的变形量。
以钢板的轧制为例，一般连铸坯厚度在230mm左右，而经过粗轧和精轧，最终厚度为1~20mm。
同时，由于钢板的宽厚比小，尺寸精度要求相对低，不容易出现板形问题，以控制凸度为主。
对于组织有要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度、终轧温度和卷曲温度来控制带钢的微观组织和机械性能。
冷轧，一般在开轧前是没有加热工序的。
但是，由于带钢厚度小，很容易出现板形问题。
而且，冷轧后为成品，因此，为了控制带钢的尺寸精度和表面质量，采用了很多很繁琐的工艺。
冷轧的生产线长，设备多，工艺复杂。
随着用户对带钢尺寸精度、板形和表面质量要求的提高，冷轧机组的控制模型、L1和L2系统、板形控制手段相对热轧要多。
而且，轧辊和带钢的温度也是其中一项比较重要的控制指标。
一.各自产品的种类以及性能特点热冷轧带钢大致可以分为普通热轧带钢，冷轧普通带钢，热轧普通带钢，热轧优质带钢等。
具体如下：热轧普通带钢1、热轧普通碳素结构带钢（GB3524-83）热轧普碳带钢采用普通碳素结构钢作材质，经热轧制成厚度1.80-6.00mm，宽度50-1200mm的带钢。
（1）主要用途主要用作冷轧坯料、冷弯型钢的坯料、焊接钢管坯和自行车、小五金制品的制造。
冷轧和热轧区别及优缺点
冷轧和热轧区别及优缺点作者: 奥宇钢管冷轧和热轧都是型钢或钢板成型的工序，它们对钢材的组织和性能有很大的影响，钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。
一、冷轧是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。
优点：成型速度快、产量高，且不损伤涂层，可以做成多种多样的截面形式，以适应使用条件的需要；冷轧可以使钢材产生很大的塑性变形，从而提高了钢材的屈服点。
缺点: 1.虽然成型过程中没有经过热态塑性压缩，但截面内仍然存在残余应力，对钢材整体和局部屈曲的特性必然产生影响； 2.冷轧型钢样式一般为开口截面，使得截面的自由扭转刚度较低。
在受弯时容易出现扭转，受压时容易出现弯扭屈曲，抗扭性能较差；3.冷轧成型钢壁厚较小，在板件衔接的转角处又没有加厚，承受局部性的集中荷载的能力弱。
二、热轧优点:可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。
这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。
缺点:1.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层现象。
分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。
焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多； 2.不均匀冷却造成的残余应力。
残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。
残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。
如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。
三、热轧和冷轧的主要区别是：1、冷轧成型钢允许截面出现局部屈曲，从而可以充分利用杆件屈曲后的承载力；而热轧型钢不允许截面发生局部屈曲。
冷轧热轧两者的区别
冷轧、热轧两者的区别： 1、冷轧板表面有一定的光泽度手确摸起来比较光滑，类似于那种用来喝水的很常见的钢水杯。
2、热轧板如未经酸洗处理，则与市场上很多普通钢板的表面相类似，生了锈的表面为红色，没生锈的表面为紫黑色（氧化铁皮）。
冷轧板与热轧板的性能优点在于：(1)精度更高，冷轧带钢厚度差不超过0.01~0.03mm。
(2)尺寸更薄，冷轧最薄可轧制0.001mm的钢带；热轧现在最薄可达到0.78mm。
(3)表面质量更优越，冷轧钢板甚至可以生产出镜面表面；而热轧板的表面则有氧化铁皮，麻点等缺陷。
(4)冷轧板可以根据用户要求调整其办学性能如抗拉强度和工艺性能如冲压性能等。
冷轧和热轧是两种不同的轧钢技术，顾名思义，冷轧就是在钢在常温情况下进行扎制，这种钢的硬度大。
热轧就是钢在高温情况下扎制.详述热轧板硬度低，加工容易，延展性能好。
冷轧板硬度高，加工相对困难些，但是不易变形，强度较高。
热轧板强度相对较低，表面质量差点(有氧化、光洁度低)，但塑性好，一般为中厚板，冷轧板:强度高、硬度高表面光洁度高，一般为薄板，可以作为冲压用板。
热轧钢板，机械性能远不及冷加工，也次于锻造加工，但有较好的韧性和延展性。
冷轧钢板由于有一定程度的加工硬化，韧性低，但能达到较好的屈强比，用来冷弯弹簧片等零件，同时由于屈服点较靠近抗拉强度，所以使用过程中对危险没有预见性，在载荷超过许用载荷时容易发生事故。
从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。
大部分钢材都用热轧方法轧制。
但是因为在高温下钢的表面容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。
在常温下轧制，一般理解为冷轧，从金属学的观点看，冷轧与热轧的界限应以再结晶温度来区分。
即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热轧钢板和冷轧钢板的区别
热轧，顾名思义，轧件的温度高，因此变形抗力小，可以实现大的变形量。
以钢板的轧制为例，一般连铸坯厚度在230mm 左右，而经过粗轧和精轧，最终厚度为1~20mm。
同时，由于钢板的宽厚比小，尺寸精度要求相对低，不容易出现板形问题，以控制凸度为主。
对于组织有要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度、终轧温度和卷曲温度来控制带钢的微观组织和机械性能。
冷轧，一般在开轧前是没有加热工序的。
但是，由于带钢厚度小，很容易出现板形问题。
而且，冷轧后为成品，因此，为了控制带钢的尺寸精度和表面质量，采用了很多很繁琐的工艺。
冷轧的生产线长，设备多，工艺复杂。
随着用户对带钢尺寸精度、板形和表面质量要求的提高，冷轧机组的控制模型、l1和l2系统、板形控制手段相对热轧要多。
而且，轧辊和带钢的温度也是其中一项比较重要的控制指标。
从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。
大部分钢材都用热轧方法轧制。
但是因为在高温下钢的表面容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。
在常温下轧制，一般理解为冷轧，从金属学的观点看，冷轧与热轧的界限应以再结晶温度来区分。
即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。
钢的再结晶温度为450～600℃。
区别：简单点说
1、冷轧板表面有一定的光泽度手确摸起来比较光滑，类似于那种用来喝水的很常见的钢水杯。
2、热轧板如未经酸洗处理，则与市场上很多普通钢板的表面相类似，生了锈的表面为红色，没生锈的表面为紫黑色（氧化铁皮）。
冷轧板与热轧板的性能优点在于：
1、精度更高，冷轧带钢厚度差不超过0.01~0.03mm。
2、尺寸更薄，冷轧最薄可轧制0.001mm的钢带；热轧现在最薄可达到0.78mm。
3、表面质量更优越，冷轧钢板甚至可以生产出镜面表面；而热轧板的表面则有氧化铁皮，麻点等缺陷。
4、冷轧板可以根据用户要求调整其办学性能如抗拉强度和工艺性能如冲压性能等。
冷轧和热轧是两种不同的轧钢技术，顾名思义，冷轧就是在钢在常温情况下进行扎制，这种钢的硬度大。
热轧就是钢在高温情况下扎制.
1.热轧
用连铸板坯或初轧板坯作原料，经步进式加热炉加热，高压水除鳞后进入粗轧机，粗轧料经切头、尾、再进入精轧机，实施计算机控制轧制，终轧后即经过层流冷却（计算机控制冷却速率）和卷取机卷取、成为直发卷。
直发卷的头、尾往往呈舌状及鱼尾状，厚度、宽度精度较差，边部常存在浪形、折边、塔形等缺陷。
其卷重较重、钢卷内径为760mm。
(一般制管行业喜欢使用。
)将直发卷经切头、切尾、切边及多道次的矫直、平整等精整线处理后，再切板或重卷，即成为：热轧钢板、平整热轧钢卷、纵切带等产品。
热轧精整卷若经酸洗去除氧化皮并涂油后即成热轧酸洗板卷。
该产品有局部替代冷轧板的趋向，价格适中，深受广大用户喜爱。
2. 冷轧
用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。
轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。
轧硬卷重一般在6~13.5吨，钢卷内径为610mm。
一般冷连轧板、卷均应经过连续退火（CAPL机组）或罩式炉退火消除冷作硬化及轧制应力，达到相应标准规定的力学性能指标。
冷轧钢板的表面质量、外观、尺寸精度均优于热轧
板，且其产品厚度右轧薄至0.18mm左右，因此深受广大用户青睐。
以冷轧钢卷为基板进行产品的深加工，成为高附加值产品。
如电镀锌、热镀锌、耐指纹电镀锌、彩涂钢板卷及减振复合钢板、PVC 复膜钢板
热轧
热轧，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。
从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。
简单点儿来说，一块钢坯在加热后（就是电视里那种烧的红红的发烫的钢块）精过几道轧制，再切边，矫正成为钢板，这种叫热轧。
冷轧
冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。
轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。
轧硬卷重一般在6~13.5吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。
内径为610mm。
产品特点：因为没有经过退火处理，其硬度很高（HRB大于
90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工（垂直于卷取方向）。
简单点儿来说，冷轧，是在热轧板卷的基础上加工轧制出来的，一般来讲是热轧---酸洗---冷轧这样的加工过程。
冷轧是在常温状态下由热轧板加工而成，虽然在加工过程因为轧制也会使钢板升温，尽管如此还是叫冷轧。
由于热轧经过连续冷变型而成的冷轧，在机械性能比较差，硬度太高。
必须经过退火才能恢复其机械性能，没有退火的叫轧硬卷。
轧硬卷一般是用来做无需折弯，拉伸的产品，1.0以下厚度轧硬的运气好的两边或者四边折弯。
