液位控制系统
液位控制系统的特点及应用
淮安嘉可自动化仪表有限公司液位控制系统的特点及应用范围概述液位控制系统由液位传感器、中间电缆、液位控制显示器构成，可以实时显示当前液位值，配合控制箱实现对水泵、电磁阀、电动阀、声光报警器、接触器、电动调节阀、启动柜等的控制。
适用于水池、水罐、水箱水塔、集水坑、集水井等场合的液位控制，可选自动补水功能。
系统特点1、精确可靠，品质稳定，全天候工作，使用寿命长；2、红色发光柱模拟实际水位，上下升降直观生动；3、安装简便，主机可装在值班室、控制室、中控机房消防中心等易于观察的地方；4、设置数据保存在EEPROM存储器中（断电不丢失）；5、独特抗干扰设计，信号传输距离长达5公里（传感器离信号接收主机的距离）；6、测量量程可选可定做；7、多种传感器可供选择，全面适应卫生要求、腐蚀性、高温、结晶结垢、高压、带搅拌、粘稠、挥发性液体浆体等；8、全开放式菜单，所有控制点均可连续地、自由地调节设置，产品内置PLC控制系统，使用者无需具备任何PLC知识就能轻松实现显淮安嘉可自动化仪表有限公司示、控制、报警等目标的设置。
系统技术参数●测量对象：浆体、液体●测量范围：0-0.3~60米（量程可选可指定）●环境湿度：0~100％RH●测量精度：0.2％●响应灵敏：0.01s~16s连续可调●稳定性能：长期工作稳定性优于0.1％●供电电源：220VAC/24VDC●输出信号：继电器、4-20mA、RS485等可选●环境温度：-30~65℃●介质温度：-40~200℃●防护等级：传感器防护等级IP68●主机馈电：主机自带24VDC稳压馈电●主机尺寸：160*80*100mm●显示方式：高亮度LED数字显示，发光柱模拟液位上下升降显示●报警设置：在量程范围内可任意设定●控制设置：在量程范围内可任意设定●使用寿命：设备正常使用寿命8~10年●接液膜片材质：316L不锈钢、哈氏合金、聚四氟乙烯、PTFE、钛、钽、铂金等淮安嘉可自动化仪表有限公司●主机安装方式：壁挂式/盘装式/柜装式系统应用范围◆造纸、纺织、陶瓷、化纤、橡胶、塑料、油漆、涂料等工业领域◆铁路交通、造船、航空航天、城市建设排涝、地下停车场及商场◆采矿、石油、电力、化工、冶金、建材、钢铁、过程储罐◆水利检测、自来水厂、生活污水、高楼水塔、二次给水、消防水箱◆生活水箱、智能建筑、污水处理、废水回收、地下水、酒店◆食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业。
液位控制系统的工作原理及应用
液位控制系统的工作原理及应用1. 液位控制系统的概述液位控制系统是一种用于测量、监控和控制液体在容器中的高度的系统。
它主要通过测量液体的高度来调节液体的进出量，以保持液体在设定的液位范围内。
2. 液位控制系统的工作原理液位控制系统通常由以下几个组成部分组成：传感器、控制器和执行器。
下面是液位控制系统的工作原理：2.1 传感器液位传感器是液位控制系统中最关键的部分之一。
它通常通过物理或电子方法来测量液体的高度，并将测量结果转化为电信号。
常见的液位传感器包括浮球传感器、电容传感器和超声波传感器等。
2.2 控制器控制器是液位控制系统中的中枢部件，负责接收传感器的信号并进行处理和判断。
根据设定的液位范围，控制器可以发出控制信号来调节液体的进出量。
控制器还可以通过显示屏或指示灯等方式提供工作状态和警告信息。
2.3 执行器执行器是液位控制系统中用于调节液体进出量的设备。
常见的执行器包括阀门、泵和搅拌器等。
根据控制器的信号，执行器可以自动打开或关闭阀门、启动或停止泵等操作，从而实现液位的控制。
3. 液位控制系统的应用3.1 工业生产液位控制系统在工业生产中广泛应用。
例如，在化工过程中，液位控制系统可以用于调节液体的进出量，保持反应器中恰当的液位，从而确保反应的稳定性和安全性。
在石油行业，液位控制系统可以用于储罐中的油品或化学品的管理，提高生产效率和安全性。
3.2 水处理液位控制系统在水处理领域也有广泛的应用。
例如，在污水处理厂，液位控制系统可以用于调节混凝剂的投加量，控制沉淀池的液位，以确保废水的处理效果。
在供水系统中，液位控制系统可以用于监控水库或水井的液位，并自动控制水泵的启停，保持水源的稳定供应。
3.3 智能家居随着智能家居的发展，液位控制系统也开始在家庭生活中得到应用。
例如，在水器中，液位控制系统可以用于检测水位，防止水箱溢出。
在洗衣机中，液位控制系统可以用于监测洗衣机内的水位，确保洗衣的效果和节约水资源。
液位控制系统原理
液位控制系统原理
液位控制系统主要是根据液体容器中的液位变化来实现自动控制。
其基本原理是通过传感器或测量设备对液位进行实时监测，并将监测到的数据传输给控制器进行处理。
控制器根据设定的液位目标值和系统的工作要求，对执行机构进行控制，从而实现液位的稳定控制。
具体而言，液位控制系统的原理包括以下几个关键步骤：
1. 传感器测量液位：液位控制系统中，通常使用传感器来测量液体容器中的液位。
常见的液位传感器有浮子式液位传感器、压力传感器、毛细管传感器等。
传感器会将液位信息转换为电信号，以便后续的控制。
2. 信号处理与转换：液位传感器输出的电信号可能需要进行处理和转换，以适应控制器的要求。
通常使用信号调理器或模拟转换器对信号进行放大、滤波或线性化处理，并将其转化成数字信号，以便后续的控制器处理。
3. 控制器处理信号：控制器接收传感器发送的信号，并进行处理。
其主要任务是将测量到的液位与预设的目标液位进行比较，并根据控制策略确定控制命令。
控制器通常具有PID控制算
法或其他控制算法，并可以根据实际情况进行参数调整。
4. 执行机构控制：控制器根据处理结果，生成相应的控制信号，控制执行机构以实现液位的调节。
执行机构根据控制信号的不同，可以是开关阀门、调节阀、泵或其他调节装置。
通过对执
行机构的控制，液位控制系统可以实现液位的自动调节。
总体来说，液位控制系统利用传感器监测液位并将信号转换为控制器可处理的形式，控制器根据设定的液位目标值进行处理，并通过控制信号控制执行机构，从而实现液位的稳定控制。
这种液位控制系统常应用于化工、制药、水处理、液体储存等领域。
液位自动控制系统原理

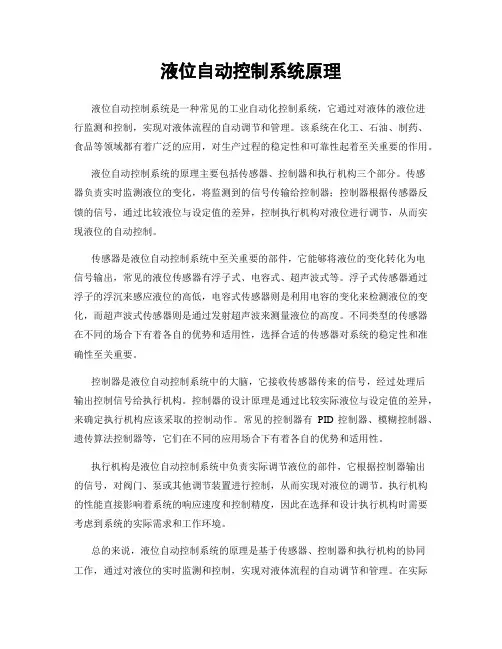

液位自动控制系统原理液位自动控制系统是一种常见的工业自动化控制系统，它通过对液体的液位进行监测和控制，实现对液体流程的自动调节和管理。
该系统在化工、石油、制药、食品等领域都有着广泛的应用，对生产过程的稳定性和可靠性起着至关重要的作用。
液位自动控制系统的原理主要包括传感器、控制器和执行机构三个部分。
传感器负责实时监测液位的变化，将监测到的信号传输给控制器；控制器根据传感器反馈的信号，通过比较液位与设定值的差异，控制执行机构对液位进行调节，从而实现液位的自动控制。
传感器是液位自动控制系统中至关重要的部件，它能够将液位的变化转化为电信号输出，常见的液位传感器有浮子式、电容式、超声波式等。
浮子式传感器通过浮子的浮沉来感应液位的高低，电容式传感器则是利用电容的变化来检测液位的变化，而超声波式传感器则是通过发射超声波来测量液位的高度。
不同类型的传感器在不同的场合下有着各自的优势和适用性，选择合适的传感器对系统的稳定性和准确性至关重要。
控制器是液位自动控制系统中的大脑，它接收传感器传来的信号，经过处理后输出控制信号给执行机构。
控制器的设计原理是通过比较实际液位与设定值的差异，来确定执行机构应该采取的控制动作。
常见的控制器有PID控制器、模糊控制器、遗传算法控制器等，它们在不同的应用场合下有着各自的优势和适用性。
执行机构是液位自动控制系统中负责实际调节液位的部件，它根据控制器输出的信号，对阀门、泵或其他调节装置进行控制，从而实现对液位的调节。
执行机构的性能直接影响着系统的响应速度和控制精度，因此在选择和设计执行机构时需要考虑到系统的实际需求和工作环境。
总的来说，液位自动控制系统的原理是基于传感器、控制器和执行机构的协同工作，通过对液位的实时监测和控制，实现对液体流程的自动调节和管理。
在实际应用中，需要根据具体的工艺要求和环境条件，选择合适的传感器、控制器和执行机构，以确保系统的稳定性和可靠性。
液位自动控制系统的发展将进一步推动工业生产的自动化和智能化，为工业生产带来更高的效率和质量。
液位控制系统
P.10/15
四. 液位控制系统故障排除
液位控制系统
主要问题有以上3点，各问题点的 处理过程如下：
P.11/15
液位控制系统
4.1乙槽高高液位故障处理
查看实际液位确实处于高高液位后，
断开加水泵电源，检查控制电路。
P.12/15
液位控制系统
4.2乙槽低低液位故障处理 查看实际液位确实处于低低液位后， 检查控制电路和加水泵。
把液位计打到L1液位，此时，L1液位灯亮，加水信号灯亮，MC1 接触器得电，加水水泵开始运转，因为入水比出水快，液位上升。 把液位计打到L1液位和H1液位之间，L1液位灯灭。 把液位计打到H1液位，此时，H液位灯亮，加水信号灯灭，MC1 接触器失电，加水水泵停止运转。
P.9/15
液位控制系统
3.3 测试异常运行警报
1. 把液位计打到HH1液位， HH1液位灯亮，蜂鸣器响。 2. 把液位计打到正常液位，HH1液位灯灭，蜂鸣器停。 3. 把液位计打到LL1液位, LL1液位灯亮，蜂鸣器响。MC2失电，出水 阀门关闭。 4. 把液位计打到正常液位，LL1液位灯灭，蜂鸣器停。MC2得电，出水 阀门打开。 5. 重复4的操作把1#液位计打到L1液位， L1液位灯亮，加水信号灯亮， MC1接触器得电，加水水泵开始运转。把2#液位计打到LL2液位， LL2液位灯亮，蜂鸣器响。MC1接触器失电，加水水泵停止运转。把 2#液位打到正常液位，LL2液位灯灭，蜂鸣器停，MC1接触器得电， 加水水泵恢复运转。 6. 一切现象正常，说明控制电路无误。把液位计打到正常液位，断开 电源
P.2/15
液位控制系统
1.1液位控制系统中被控制对象结构图
P.3/15
பைடு நூலகம்
液位控制系统的原理

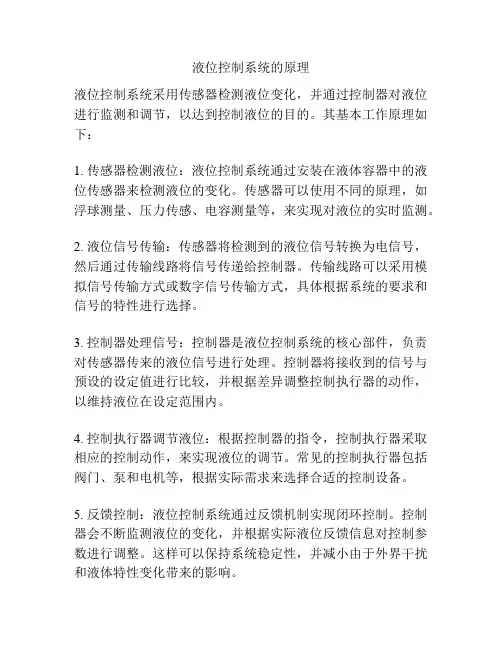

液位控制系统的原理
液位控制系统采用传感器检测液位变化，并通过控制器对液位进行监测和调节，以达到控制液位的目的。
其基本工作原理如下：
1. 传感器检测液位：液位控制系统通过安装在液体容器中的液位传感器来检测液位的变化。
传感器可以使用不同的原理，如浮球测量、压力传感、电容测量等，来实现对液位的实时监测。
2. 液位信号传输：传感器将检测到的液位信号转换为电信号，然后通过传输线路将信号传递给控制器。
传输线路可以采用模拟信号传输方式或数字信号传输方式，具体根据系统的要求和信号的特性进行选择。
3. 控制器处理信号：控制器是液位控制系统的核心部件，负责对传感器传来的液位信号进行处理。
控制器将接收到的信号与预设的设定值进行比较，并根据差异调整控制执行器的动作，以维持液位在设定范围内。
4. 控制执行器调节液位：根据控制器的指令，控制执行器采取相应的控制动作，来实现液位的调节。
常见的控制执行器包括阀门、泵和电机等，根据实际需求来选择合适的控制设备。
5. 反馈控制：液位控制系统通过反馈机制实现闭环控制。
控制器会不断监测液位的变化，并根据实际液位反馈信息对控制参数进行调整。
这样可以保持系统稳定性，并减小由于外界干扰和液体特性变化带来的影响。
通过以上的工作原理，液位控制系统可以实现对液位的准确控制和稳定性维持，广泛应用于工业生产和自动化控制领域。
液位控制系统毕业论文
液位控制系统毕业论文液位控制系统毕业论文引言液位控制系统是工业自动化领域中常见的控制系统之一。
它的主要功能是根据液体的实时液位信息，通过控制阀门或泵等装置，实现对液体液位的精确控制。
液位控制系统在化工、石油、食品等行业中得到广泛应用，对提高生产效率、降低安全风险具有重要意义。
本篇论文将对液位控制系统的原理、设计与应用进行深入研究和分析。
一、液位控制系统的原理液位控制系统的原理基于液位传感器的测量技术。
常见的液位传感器包括浮球式、压力式和电容式等。
浮球式液位传感器通过浮子的浮沉来感知液位高低，压力式液位传感器则通过测量液体对传感器的压力变化来确定液位。
电容式液位传感器则是通过测量电容的变化来反映液位的变化。
液位控制系统的工作原理可以简单描述为：液位传感器感知液位的变化，并将信号传递给控制器；控制器根据设定的目标液位，通过控制阀门或泵等执行器来调整液位。
这一过程需要涉及到信号采集、信号处理、控制算法和执行器控制等多个环节。
二、液位控制系统的设计液位控制系统的设计需要考虑多个因素，包括控制精度、响应速度、稳定性和可靠性等。
其中，控制精度是指系统输出与设定值之间的偏差，响应速度则是指系统对液位变化的迅速程度。
稳定性是指系统在长时间运行中的抗干扰能力，而可靠性则是指系统在各种环境条件下的正常工作能力。
液位控制系统的设计需要根据具体的应用场景来确定。
在化工行业中，由于液体的性质多变，设计师需要考虑液体的温度、压力、粘度等因素对系统的影响。
在石油行业中，由于液位控制系统通常需要应对高温、高压等极端环境，设计师需要选择适合的材料和技术来保证系统的可靠性。
在食品行业中，设计师还需要考虑食品安全和卫生要求，确保系统不会对食品质量产生负面影响。
三、液位控制系统的应用液位控制系统在工业生产中有着广泛的应用。
在化工行业中，液位控制系统可以用于控制反应釜中液位的变化，确保反应过程的稳定性和安全性。
在石油行业中，液位控制系统可以用于储罐的液位控制，避免液位过高或过低带来的安全隐患。
简述液位控制系统的工作原理
简述液位控制系统的工作原理液位控制系统是工业自动化控制中的一种重要系统。
它的作用是对液体容器内的液位进行测量、控制和调节，使液位保持在一定范围内，以确保设备的正常运行和生产的质量稳定。
液位控制系统的工作原理主要包括传感器、信号转换器、控制器和执行器四个部分。
1. 传感器传感器是液位控制系统的基础部件，其作用是将液位高度转化为电信号，便于控制器进行处理。
液位传感器一般分为接触式和非接触式两种。
接触式液位传感器是通过直接接触液体进行测量，常用的有浮球式、浮子式、浮磁式等。
浮球式液位传感器通过浮球的上浮和下沉来反映液位高低，浮子式液位传感器则是借助浮子的上浮和下沉来改变开关状态，从而控制液位。
浮磁式液位传感器则是通过磁铁和磁敏元件的相互作用来反映液位高低。
非接触式液位传感器则是通过红外线、超声波、激光、毫米波等技术实现液位测量。
它们不需要直接接触液体，具有无污染、无损耗、稳定可靠等优点。
2. 信号转换器传感器测量出的液位高度信号是一种模拟信号，需要将其转换为数字信号才能被控制器处理。
信号转换器就是起到这个作用的部件。
它将传感器输出的模拟信号转换为数字信号，并进行放大、过滤、线性化等处理，使其符合控制器的输入要求。
3. 控制器控制器是液位控制系统的核心部件，主要负责液位的控制和调节。
控制器接收信号转换器传来的数字信号，并根据设定的控制策略进行处理，决定执行器的动作。
液位控制系统的控制策略有多种，最常见的是比例控制、PID控制等。
比例控制是根据液位信号与设定值的偏差大小来控制执行器的动作，使液位逐渐接近设定值。
PID控制则是根据液位信号的偏差大小、偏差变化率和偏差积分值来控制执行器的动作，以更精确地控制液位。
4. 执行器执行器是液位控制系统的末端控制部件，其作用是根据控制器的指令来调节液位。
执行器常用的有电动阀、气动阀、泵等。
电动阀通过电机驱动阀门开关来控制液位，气动阀则是通过气压驱动阀门开关来控制液位。
液位控制系统的工作原理
液位控制系统的工作原理液位控制系统是一种用于监测和控制液体水平的技术。
它广泛应用于各种工业和生活领域，如化工、石油、食品、饮料、水处理等。
液位控制系统的工作原理基于传感器的测量和反馈机制，通过控制阀门或泵来实现对液位的精确控制。
液位控制系统通常由以下几个主要组成部分组成：液位传感器、控制器和执行器。
液位传感器用于测量液体的水平，它可以是各种类型的传感器，如浮子式传感器、电容式传感器、超声波传感器等。
控制器是系统的大脑，它接收传感器的信号并根据设定的参数进行逻辑判断和控制决策。
执行器则根据控制器的指令来调节阀门或泵的开关状态，从而实现对液位的控制。
液位控制系统的工作原理可以简单描述为以下几个步骤：1. 传感器测量：液位控制系统首先通过液位传感器对液体的水平进行测量。
传感器将液位信息转换为电信号，并将其发送给控制器。
2. 信号处理：控制器接收传感器发送的信号，并对其进行处理和分析。
信号处理包括滤波、放大、数字转换等操作，以确保获得准确的液位信息。
3. 控制策略：控制器根据设定的控制策略和参数来判断液位是否达到设定值，并确定下一步的控制动作。
控制策略可以根据实际需求进行调整，例如比例控制、PID控制等。
4. 控制输出：根据控制策略的判断结果，控制器将控制信号发送给执行器。
执行器根据控制信号的指令来调节阀门或泵的开关状态，从而改变液体的流动速度或液位高度。
5. 反馈控制：液位控制系统通常还包括反馈机制，以确保控制的准确性和稳定性。
反馈机制可以通过再次测量液位，并将反馈信号发送给控制器进行比较和修正。
液位控制系统的工作原理可以应用于各种不同的场景和需求。
例如，在化工工艺中，液位控制系统可以用于调节反应釜中的液位，以确保反应过程的安全和稳定。
在水处理中，液位控制系统可以用于控制水箱或水池中的水位，以满足供水需求。
在石油行业，液位控制系统可以用于油罐的液位监测和调节，以确保储存和运输的安全。
液位控制系统是一种重要的自动化技术，它通过传感器的测量和反馈机制，以及控制器和执行器的协调工作，实现对液体水平的精确监测和控制。
液位控制系统工作原理
液位控制系统工作原理液位控制系统是一种用于测量和控制液体或粉末物料中液位变化的系统。
它通常由传感器、控制器和执行器等关键组件组成。
1. 传感器：传感器是液位控制系统的核心组件之一，用于实时感知液位的变化。
常用的液位传感器包括浮球式传感器、压力式传感器和电容式传感器等。
传感器通过测量液体的物理性质（如液位高度、压力或电容值）来获取液位信息。
2. 控制器：控制器是液位控制系统中的处理器，可根据传感器提供的液位信息进行相应的控制策略。
控制器通常由微处理器或PLC（可编程逻辑控制器）等电子设备组成。
在接收传感器信号后，控制器会对信号进行处理，并基于预设的控制算法来判断液位是否在设定范围内，并作出相应的控制指令。
3. 执行器：执行器是根据控制器的指令来实现液位控制的装置。
根据不同的系统需求，执行器可以是阀门（如电磁阀）、泵或电机等。
当控制器判断液位偏离设定值时，会通过输出信号来启动执行器，以使液位回归到设定范围内。
液位控制系统的工作原理是：传感器感知到液位变化后，将相应的信号传递给控制器。
控制器根据预设的控制算法进行信号处理和判断，然后产生相应的控制指令。
指令通过输出信号传送给执行器，执行器按照指令的要求进行操作，调节液位至设定范围内。
整个过程是一个循环控制的过程，通过不断地感知、判断和控制来实现液位的稳定控制。
液位控制系统的应用非常广泛，特别是在工业领域中的液体储存和输送系统中。
它可以确保液体在容器、槽、管道等设备中的合理使用和安全运行，提高生产效率和产品质量。
同时，液位控制系统也在环境保护和能源管理等领域中发挥重要作用，帮助实现资源的有效利用和能源的节约。
液位控制系统工作原理
液位控制系统工作原理
液位控制系统是一种自动化控制系统，用于监测和维持液体的特定液位。
其工作原理通常包括以下几个主要步骤：
1. 传感器检测液位：系统中安装有液位传感器，用于测量液体的实际液位。
传感器可以是浮子式、压力式、超声波式等不同类型。
2. 信号传输：传感器将检测到的液位信号转化为电信号，并将其传输给控制器。
传输方式可以是模拟信号传输或数字信号传输。
3. 信号处理：控制器接收到传感器传输的信号后，进行信号处理和分析，以确定液位是否达到设定值。
处理方法可以包括滤波、放大、数值计算等。
4. 控制决策：根据信号处理结果，控制器判断液位是否达到设定值或允许的范围。
如果液位过高或过低，控制器将做出相应的控制决策。
5. 控制执行：根据控制决策，控制器将通过执行器控制液位的变化。
执行器可以是电动阀门、泵或其他控制设备。
控制器向执行器发送命令，使其调节流量或流动方向，从而达到控制液位的目的。
6. 反馈调整：系统将实时监测液位的变化，并对实际液位与设定值之间的差异进行反馈调整。
通过反馈机制，系统可以实现
自动修正控制，以实现精确控制液位的目标。
整个工作原理实际上是一个闭环控制过程，通过不断检测、传输、处理和控制，实现对液位的自动监测和调节。
这种液位控制系统广泛应用于各种工业领域，如化工、石油、电力等，以提高生产安全性和效率。
液位控制系统设计
液位控制系统设计液位测量是液位控制系统设计的基础，常用的液位传感器有浮球式、电容式、超声波等。
浮球式液位传感器通过测量悬挂在容器内的浮球悬浮的高度来获取液位信息，适用于液位要求较低的场合。
电容式液位传感器采用电容原理进行测量，能够实现较高精度的液位测量，适用于液位要求较高的场合。
超声波液位传感器通过测量超声波在液体和气体界面之间传播的时间来获取液位信息，具有非接触式、测量范围大的特点，适用于对容器形状较为复杂的场合。
液位控制系统的控制方法分为开环控制和闭环控制两种。
开环控制是指通过设定液位设定值，根据液位传感器测量值，直接调节控制阀门或启停泵等执行器的开度或启停，以实现设定的液位控制精度。
闭环控制则是在开环控制的基础上，将液位测量值与设定值进行比较，通过控制器调节执行器的开度或启停，使液位保持在设定值附近，从而实现闭环控制。
闭环控制相比开环控制具有更高的控制精度，但也更加复杂。
液位控制系统的控制策略有多种，常见的有比例控制、比例-积分控制和模糊控制等。
比例控制是指根据液位偏差与设定值之间的比例关系，调节执行器的开度或启停，以实现液位控制。
比例-积分控制在比例控制的基础上引入积分环节，用来消除永久性偏差，提高控制精度。
模糊控制则是通过模糊逻辑运算，根据液位偏差和变化率的大小，调节执行器的开度或启停，以实现液位控制。
模糊控制相比传统控制方法，在非线性、时变和多变量系统中具有更好的适应性和鲁棒性。
在设计液位控制系统时，需要综合考虑测量精度、响应速度、控制精度和系统稳定性等因素。
同时，还需要结合具体应用场景的要求，选择合适的液位传感器、控制方法和控制策略，以实现高效、稳定、可靠的液位控制。
总之，液位控制系统设计需要综合考虑液位测量、控制方法和控制策略等方面的要素，以实现对液位的精确控制。
在设计过程中，需要选取合适的液位传感器，确定控制方法和控制策略，并进行系统调试和优化，以实现系统的高效性、稳定性和可靠性。
液位控制系统
液位控制系统单元一、液位控制系统的工作原理1、液位控制系统的工作原理2、液位控制系统原理演示二、控制方案简介1、控制系统的基本概念2、简单控制系统3、复杂控制系统三、控制系统的工艺仿真说明1、液位控制系统DCS图2、液位控制系统现场图液位控制系统的工作原理•多级液位控制和原料的比例混合，是化工生产中经常遇到的问题。
要做到平稳准确地控制，除了按流程中主物料流向逐渐建立液位外，还应准确分析流程，找出主副控制变量，选择合理的自动控制方案，并进行正确的控制操作。
本仿真培训单元流程中有一个储罐，两个储槽，通过简单控制回路和分程、串级、比值等复杂控制回路，对其进行液位控制。
液位控制系统原理演示控制系统基本概念•控制系统的组成•过渡过程质量指标控制系统的组成过渡过程质量指标简单控制系统•简单控制系统的结构组成•简单调节系统举例简单控制系统的结构组成简单调节系统举例复杂控制系统•串级控制系统•比值控制系统开环比值控制系统单闭环比值控制系统双闭环比值控制系统•均匀控制系统•分程控制系统分程控制系统方块图分程控制系统原理图•前馈控制系统•选择性控制系统选择性控制系统方块图选择性控制系统原理图串级控制系统开环比值控制系统均匀控制系统分程控制系统方块图分程控制系统原理图前馈控制系统选择性控制系统的方块图选择性控制系统的原理图液位控制系统的工艺仿真说明•本流程为液位控制系统，通过对三个罐的液位及压力的调节，使学员掌握简单回路及复杂回路的控制及相互关系。
•缓冲罐V101仅一股来料，8Kg/cm2压力的液体通过调节产供阀FIC101向罐V101充液,此罐压力由调节阀PIC101分程控制,缓冲罐压力高于分程点（5.0Kg/cm2）时，PV101B自动打开泄压，压力低于分程点时，PV101B自动关闭，PV101A自动打开给罐充压，使V101压力控制在5Kg/cm2。
缓冲罐V101液位调节器LIC101和流量调节阀FIC102串级调节，一般液位正常控制在50%左右，自V101底抽出液体通过泵P101A 或P101B(备用泵)打入罐V102,该泵出口压力一般控制在9Kg/cm2，FIC102流量正常控制在20000Kg/hr。
水箱液位控制系统
水箱液位控制系统水箱液位控制系统的原理：水箱液位控制系统是一种自动控制系统，其目的是通过控制进水量和排水量，使水箱中的液位保持在一定的范围内。
该系统主要由水箱、电动机、进水阀门、浮子连杆等配件构成。
当水箱液位下降时，浮子连杆会向下移动，通过传感器将信号发送给控制器，控制器将信号转化为控制信号，控制进水阀门的开度，从而增加进水量，使液位回升到设定值。
当水箱液位上升时，浮子连杆会向上移动，控制器会减小进水量或打开排水阀门，从而使液位回落到设定值。
控制系统元件的选择：在设计水箱液位控制系统时，需要选择合适的控制元件，如传感器、控制器、执行器等。
传感器需要选择灵敏度高、精度高的液位传感器，以确保液位检测的准确性；控制器需要具有良好的控制性能和稳定性，以确保系统的稳定性和可靠性；执行器需要选择响应速度快、控制精度高的电动阀门或电动泵等，以确保系统的响应速度和控制精度。
控制系统的参数确定：在设计水箱液位控制系统时，需要确定一些重要的参数，如控制器的比例、积分、微分系数，以及进水阀门的开度和排水阀门的开度等。
这些参数的确定需要结合实际情况和系统响应特性，通过试验和仿真等手段进行优化调整，以确保系统的性能和稳定性。
控制系统的仿真结果：通过Matlab/Simulink对水箱液位控制系统进行仿真，可以得到系统的响应曲线和稳态误差等性能指标。
通过仿真结果可以发现系统的稳态误差较小，响应速度较快，控制精度较高，符合设计要求。
设计总结：本文设计了一个水箱液位控制系统，并对其进行了仿真分析。
通过设计和仿真可以发现，该系统具有操作简便、可靠性好、运行成本低、可扩展行强等特点，能够满足实际应用需求。
同时，本文还提出了一些优化建议，如进一步优化控制器参数、加强系统的故障检测和容错能力等，以进一步提高系统的性能和稳定性。
参考文献：暂无。
在工业生产和日常生活中，经常需要对中的液位进行自动控制，例如自动控制水箱、水池、水槽、锅炉等中的蓄水量，以及生活中抽水马桶的自动补水控制、自动电热水器和电开水机的自动进水控制等。
液位控制系统操作技术,实训目的和要求
液位控制系统操作技术,实训目的和要求
液位控制系统操作技术是指对于液位控制系统的各项操作技能与实践掌握及应用。
其主要目的是为了使学员掌握液位控制系统的相关技术，能够在工作中正确运用，提高工作效率和质量。
在实践操作中，需要达到以下要求：
1. 熟悉液位控制系统的组成和工作原理，能够准确配置和调试各个部分的设备和参数。
2. 能够根据实际工况调整和配置液位控制系统，并掌握各种液位传感器和控制器的正确安装和使用方法。
3. 能够根据液位变化情况，正确地设置液位控制系统的报警和保护功能，并能够预测和解决系统可能出现的故障。
4. 能够应对复杂的液位控制系统问题，具有一定的应急处理能力，能够快速定位并恢复故障。
5. 能够运用计算机辅助设计软件进行电路图绘制、系统模拟、参数调节等操作，提高液位控制系统的运行效率和效果。
液位自动控制系统工作原理
液位自动控制系统工作原理
液位自动控制系统是根据液体的实际液位情况，通过传感器将液位信息转化为电信号，并经过信号处理后，控制执行机构对液位进行调节。
该系统的工作原理如下：首先，传感器监测液体的液位并将其转化为相应的电信号。
传感器可以采用浮子式、阻抗式、超声波式等不同类型。
接下来，电信号经过处理器进行放大、滤波等处理。
处理器可以根据实际需求，设置合适的放大倍数和滤波方式，以保证输出稳定可靠的液位信号。
处理器输出的电信号随后传送给控制器，控制器根据设定的液位设定值和液位信号之间的差异进行比较，并计算出控制执行机构的操作指令。
控制器可以根据设定值和信号之间的差异调整指令的大小和方向，以确保液位在设定值范围内保持稳定。
最后，操作指令通过控制执行机构实现对液位的调节。
控制执行机构可以通过开关阀门、泵、电机等方式实现对液位的控制。
根据操作指令的含义，控制执行机构会相应地调整设备的开启或关闭状态，以达到调节液位的目的。
总的来说，液位自动控制系统通过传感器获取液位信息，经过信号处理器和控制器的处理以及控制执行机构的调节，实现对液位的自动控制。
这种系统具有高度可靠性和稳定性，可以广泛应用于各种液位控制场景中。
液位控制系统实训报告
一、实训目的通过本次液位控制系统实训，使学生掌握液位控制系统的基本原理、组成及工作流程；熟悉液位控制系统的安装、调试及维护方法；提高学生对液位控制系统的实际操作能力，为今后从事相关工作奠定基础。
二、实训时间2021年X月X日至2021年X月X日三、实训地点XX学院实验室四、实训内容1. 液位控制系统的基本原理液位控制系统是一种用于监测和调节液体在容器中高度的技术。
其基本原理是通过测量液位信号，将信号传输到控制单元，控制单元根据设定值与实际值之间的偏差，调节执行器，使液位保持在设定值附近。
2. 液位控制系统的组成液位控制系统主要由以下几部分组成：（1）液位传感器：用于检测液位高度，并将液位信号转换为电信号。
（2）控制单元：接收液位信号，进行计算、处理，并根据设定值与实际值之间的偏差，输出控制信号。
（3）执行器：根据控制单元输出的控制信号，调节阀门开度，控制液体进出容器。
（4）液位显示仪表：用于显示液位高度。
3. 液位控制系统的安装与调试（1）安装1）根据液位控制系统的组成，准备好所需设备、工具和材料。
2）按照设备说明书，将液位传感器、控制单元、执行器等设备安装在相应位置。
3）连接液位传感器、控制单元、执行器等设备之间的信号线。
4）检查设备安装是否牢固，信号线连接是否正确。
（2）调试1）启动液位控制系统，观察液位传感器、控制单元、执行器等设备是否正常工作。
2）调整液位设定值，观察液位显示仪表是否准确显示液位高度。
3）根据液位设定值与实际值之间的偏差，调整执行器，使液位保持在设定值附近。
4. 液位控制系统的维护1）定期检查液位传感器、控制单元、执行器等设备，确保其正常工作。
2）定期清理液位传感器，避免杂质影响测量精度。
3）定期检查信号线连接是否牢固，避免因信号线松动导致设备故障。
4）定期检查液位显示仪表，确保其显示准确。
五、实训总结通过本次液位控制系统实训，我深刻理解了液位控制系统的基本原理、组成及工作流程。
液位控制系统的控制规律
液位控制系统的控制规律
液位控制系统是一种广泛应用于工业、农业和民用领域的自动控制系统。
其主要作用是通过对液位的控制，实现对流体的输送、储存、加工等过程的自动化控制。
液位控制系统的控制规律主要包括以下几个方面：
1. 控制对象：液位控制系统的控制对象是液位。
液位是指液体在容器中的高度，也可以看作是液体表面到容器底部的距离。
2. 控制方式：液位控制系统的控制方式分为开环控制和闭环控制两种。
开环控制是指在控制过程中不对反馈信号进行测量和调整，只依据已知的输入信号和控制算法来控制输出信号。
闭环控制是指在控制过程中通过测量反馈信号来实时调整控制输出，以达到更加精确的控制效果。
3. 控制算法：液位控制系统的控制算法主要包括比例控制、积分控制、微分控制和PID控制等。
其中，比例控制是指根据输入信号与设定值之间的比例关系，来调节输出信号的大小；积分控制是指根据输入信号与设定值之间的误差累积值，来调节输出信号的大小；微分控制是指根据输入信号与设定值之间的变化率，来调节输出信号的大小；PID控制是将比例控制、积分控制和微分控制三种算法综合起来，以获得更加精确的控制效果。
4. 控制模式：液位控制系统的控制模式分为手动控制和自动控制两种。
手动控制是指通过操作控制面板上的手动调节器来手动调整输出信号；自动控制是指系统根据设定值和反馈信号自动调整输出信
号，实现自动控制。
总的来说，液位控制系统的控制规律是根据控制对象、控制方式、控制算法和控制模式等因素来确定的。
在实际应用中，需要根据具体情况灵活选择控制规律，以实现更加精确、高效的液位控制。
水箱液位控制系统设计
水箱液位控制系统设计一、引言二、水箱液位控制系统功能需求1.实时监测水箱内的液位，能够准确地反映水箱的水位高低。
2.自动控制水泵的启停，能够根据液位情况自动控制水泵的工作状态。
3.监测和报警功能，当水箱液位过高或过低时，能够及时发出警报，防止水箱溢满或干涸。
4.用户可通过控制面板进行参数设置和手动控制，便于系统的调试和操作。
三、系统硬件设计1.液位传感器：选择合适的液位传感器，如浮球式液位传感器、压力式液位传感器等，用于测量水箱内的液位。
2.控制面板：包括液晶显示屏、按键开关和警报器，用于进行参数设置、手动控制和状态显示。
3.控制器：采用单片机或PLC等控制器，用于控制水泵的启停和监测、处理液位传感器的信号。
4.电磁继电器：用于控制水泵的启停，根据控制器的输出信号来控制水泵的运行。
四、系统软件设计1.液位监测算法：通过液位传感器获取的模拟信号，经过模数转换后，传入控制器进行处理。
控制器根据预设的液位范围和阈值，判断并监测水箱的液位高低。
2.控制算法：根据液位监测的结果，判断是否需要启动或停止水泵。
当液位过低时，控制器输出控制信号，驱动电磁继电器闭合，启动水泵；当液位过高时，控制器输出控制信号，驱动电磁继电器断开，停止水泵。
3.参数设置界面：在控制面板上设计用户界面，用户可以通过按键设置液位的上下限值、警报阈值等参数。
4.警报功能：当水箱液位超过上限或低于下限时，控制器将发出警报信号，触发警报器报警，并在液晶显示屏上显示相应的警报信息。
五、系统测试与调试1.对液位传感器的测量精度进行测试，确认液位传感器和控制器的连接正确，信号传输正常。
2.进行液位控制的测试，对水箱进行填满、放空等操作，检查控制系统是否正常响应并进行相应的控制。
3.对警报功能进行测试，将液位设置为超过上限或低于下限的值，检查是否触发警报器和显示屏的报警信息。
六、系统优化与改进1.根据实际情况对控制算法进行优化，提高控制的精度和可靠性。
自控课程设计-液位控制系统
自控课程设计-液位控制系统1. 介绍液位控制系统是一种自动化控制系统，用于监测和控制液体的容器中的液位高度。
该系统包括液位传感器、控制器和执行器等基本部件，可以应用于诸多场合，如水处理、油田、化工等。
本文设计一套液位控制系统，并简述其原理、流程和实现方法。
2. 原理液位控制系统根据水位传感器的反馈信号，调整容器里的水泵或阀门的开关状态，以实现液位的控制。
通常，控制系统需要有两个目标水位，高水位和低水位，当水位超过高水位时，系统会自动关闭出水口；当水位小于低水位时，系统会自动开启水泵或阀门，将水源输送到容器中。
3. 流程液位控制系统主要有以下流程：（1）线性传感器检测液位传感器的信号，并将其转换成电信号。
（2）控制器通过比较检测到的电信号与预设的目标水位的大小，计算出控制执行器的操作信号。
（3）执行器接收来自控制器的操作信号，并将其转换为实际的控制信号，例如启动电机或控制阀门的打开和关闭。
（4）线性传感器检测水位的变化，并将其反馈给控制器以更新系统状态。
4. 实现方法液位控制系统的具体实现方法包括以下步骤：（1）搭建实验平台为了验证液位控制系统的可行性，需要先搭建一套实验平台。
实验平台包括一个容器（例如水箱）、一个水泵和一个阀门。
（2）安装液位传感器将液位传感器安装在容器中，连接线性传感器与控制器。
（3）预设目标水位根据实验平台的需求，设定高水位和低水位的位置。
（4）编写程序利用 Arduino IDE 编写程序，实现液位传感器与控制器的数据通信，以及控制执行器输出操作信号的任务，来完成对液位控制的控制。
（5）测试和调试经过程序的上传和调试，对实验平台进行测试，验证液位控制系统的可行性和优劣。
5. 结论液位控制系统是一种自动化控制系统，可以在水处理、化工等多种领域中得到广泛应用。
本文介绍了液位控制系统的原理、流程和实现方法，并且在实验平台上进行了验证和测试。
该系统具有简单、实用和可靠的特点，是实现液位自动控制的有力手段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于智能仪表的串联双容水箱液位控制系统
（青海大学化工学院 2009年10月22日魏国强邮编：810016 关键字：智能仪表液位控制串联双容水箱）
中文摘要：本文提出了一种利用智能仪表AI808对串联双容水箱液位
进行串级控制，以MCGS组态软件实现上位机对现场进行实时组态、
监控的方法。
1.本题目设计的目的与意义
1.1本题目设计的目的
串联双容水箱在工业过程控制中应用非常广泛。
在串联双容水
箱水位的控制中，进水首先进入第一个水箱，然后通过第二个水箱流出，与一个水箱相比，由于增加了一个水箱，使得被控量的响应在时
间上更落后一步，即存在容积延迟，从而导致该过程的难以控制。
本
系统就是为解决这种缺陷而设计。
1.2本题目设计的意义
串级控制是改善调节过程动态性能的有效方法，由于其超前的控
制作用，可以大大克服系统的容积延迟。
采用两步整定法，通过MCGS
组态软件对整定过程及曲线进行实时监控，直至达到主、副回路的最
佳整定参数。
2.液位控制系统在我国的发展现状和未来
2.1液位控制系统在我国的发展现状
随着生产水平和科学技术的不断发展,现代控制系统的规模日
趋大型化、复杂化,对设备和被控系统安全性、可靠性和有效性的要
求也越来越高。
为了确保工业生产过程高效、安全的进行,保证并提
高产品的质量,对生产过程进行在线监测,及时准确地把握生产运行状况,已成为目前过程控制领域的一个研究热点。
近几十年来，液位控制系统已被广泛使用，在其研究和发展上也已趋于完备。
在轻工行业中，液位控制的应用非常普遍，从简单的浮球液位开关、非接触式的超声波液位检测一直到高精度的同位素液位检测系统到处都可以见到他们的身影。
而控制的概念更是应用在许多生活周遭的事物上。
而且液位控制系统已是一般工业界所不可缺少的元件。
凡举蓄水池,污水处理场等都需要液位元的控制.如果能通过一定的系统来自动维持液位的高度那么操作人员便可轻易地在操作时获知真个设备的储水状况,如此不但工作人员工作的危险性,同时更提升了工作的效率及简便性.基于智能仪表的串联双容水箱液位控制系统正是具有这种功能。
2.2液位控制系统的未来
在构建液位控制系统的过程中，我们得知实际操作的变异性存在其中，因此如何分析、调整及改良便是我们日后所要着重的要点。
而在完成传统的PID操作控制系统后，未来我们更将利用Genetic Algorithms 找出最好的参数并建构在液位控制系统。
且比较加入智能型控制后的系统与传统 PID是否会有性能上的差异。
近年来液位控制系统取得了很大进步，出现了许多新型的液位控制仪，如超声波液位仪、雷达液位仪、光电液位开关等，这些控制器利用无线电波的折射及反射原理。
光线在两种介质的分接口将产生反射或折射现象。
当被测液体处于高位时则被测液体与光电开关形成一种分界面，当被测液体处于低位时，则空气与光电开关形成另一种分界面。
这两种分
接口使光电开关内部光接受晶体所吸收的反射光强度不同，即对应两种不同的开关状态，这些控制器的出现大大提高了控制系统的精度，实现了控制系统的丰富多样性。
3.液位控制系统采用的技术路线及主要的工作原理
3.1系统流程图
3.1.1 工艺流程图
3.1.2 方块流程图
图中采用水泵作为输送源，把储水槽中的水抽到高位水箱，通过电动凋节阀的作用，可以调节进水量，再通过手动阀可以将水从高位水箱送入低位水箱，使低位水箱的液位保持在一定的高度。
在整个工作过程中，均有相应的仪表对高位水箱和低位水箱的液位进行检测和控制。
3.2 串联双容水箱液位的控制原理
根据工艺要求，为了保证控制精度，系统以低位水箱液位为主调
节参数，高位水箱液位为副调节参数，构成串联双容水箱串级控制系统。
低位水箱的液位传感器检测的液位信号与给定液位值进行比较后送人主调节器，经PID运算后，其输出作为副调节器的给定值，与高位水箱的液位传感器检测到的液位信号进行比较后送人副调节器，经PID运算后，其输出控制电动调节阀的开度，控制进水流量的大小，从而控制水箱的液位口。
系统的结构如下图所示。
3.2.1控制系统的结构及实现
根据工艺要求，考虑到系统中处理的主要是液位、流量等模拟量信号，所以采用智能仪表AI808实现对信号的处理和整个系统的控制；采用组态软件MCGS对系统进行显示和监控。
如下图所示。
3.2.2 信号的采集及控制
智能仪表AI808采用先进的微电脑芯片及技术，减小了体积，并提高了可靠性及抗干扰性能。
仪表的测量精度为0.2级，具备AC85～265V宽范围输入的自由电源，备有多种安装尺寸，输入采用数字校正系统及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。
可以设臵多种报警方式。
仪表接热电阻输入时，采用三线制接
线，消除了引线带来的误差；接热电偶输入时，仪表内部带有冷端补偿部件；接电压／电流输入时，对应显示的物理量程可任意设臵。
适合于温度、压力、流量、液位、湿度等的精确控制，具有控制、人工智能调节、报警、变送、通讯等功能，同时还有手动调节、手动自整定、位臵比例输出等，非常适合于液位的串级控制。
由低位压力传感器检测到的低位水箱压力信号经液位变送器变为标准信号后送入主调节器AI808（1）中，与液位给定值进行比较，经PID运算后，其输出作为副调节器AI808（2）的给定值，其值与高位水箱压力传感器检测到的高位水箱实际信号（同样也要经过液位变送器变为标准信号）进行比较，经PID运算后，其输出驱动电动调节阀使阀门开大或关小，从而控制低位水箱的液位在其精度范围内调节。
各仪表的参数设臵。
如下表所示：
表1 串联双容水箱液位控制仪器
3.2.3 上位机监控组态软件
本系统采用北京昆仑公司的MCGS5.5工业控制组态软件，通过RS232／RS485转换器使PC机与智能仪表AI808进行通信。
MCGS5.5组态软件能够完成现场数据采集、实时和历史数据处理、报警和安全机制、工艺过程实时监控、趋势曲线等功能。
4.液位控制系统的重点及难点
为了满足控制系统的精度要求，采用两步整定法，先整定副环，按4：l衰减曲线法得到δs1=83，Ts1=40s，用同样的方法再整定主环，得到δs2=6.5，Ts2=30s，从而得到主调节器的参数和副调节器的参数分别为：δ1=100，T11=20s，δ2=5，T12=10s，TD2=3s，将它们投入系统运行可得到如下图所示的实时控制曲线。
5.结束语
本系统所采用的串级控制方案很好地克服了双容对象的容量延迟对液位控制的不利影响，取得了较好的控制效果。
通过上位机监控组态界面的设计，使整个系统的运行和控制状态更直观。
6.设计时间分配
6.1第一周：查找有关资料
6.2第二周：思考论文的题目
6.3第三、四周：论文写作
6.4第五周：进行修改和校正
7.参考文献：
7.1 基于智能仪表的串联双容水箱液位控制系统的设计，朱广，吴君晓，河南机电高等专科学校学报, 2007年 04期。
7.2 液位系统设计，毕业论文参考网。
8.中文摘要译文：This text put forward a kind of AI808 rightness that make use of intelligence appearance to establish a double to permit a water tank liquid carry on the string class control,with MCGS software of configuration carry out the place of honor machine configuration for the spot to carry on solid, supervise and control of method.。
