信息工程学校《建筑工程制图》试题
建筑制图及识图测试题与参考答案
建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。
A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。
A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。
A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。
A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。
A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。
A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。
A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。
A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。
建筑制图及识图模拟练习题(附答案)

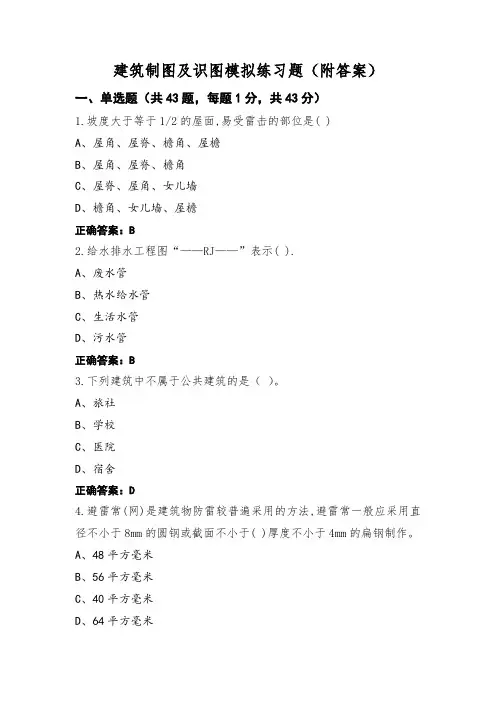

建筑制图及识图模拟练习题（附答案）一、单选题（共43题，每题1分，共43分）1.坡度大于等于1/2的屋面,易受雷击的部位是( )A、屋角、屋脊、檐角、屋檐B、屋角、屋脊、檐角C、屋脊、屋角、女儿墙D、檐角、女儿墙、屋檐正确答案：B2.给水排水工程图“——RJ——”表示( ).A、废水管B、热水给水管C、生活水管D、污水管正确答案：B3.下列建筑中不属于公共建筑的是（）。
A、旅社B、学校C、医院D、宿舍正确答案：D4.避雷常(网)是建筑物防雷较普遍采用的方法,避雷常一般应采用直径不小于8mm的圆钢或截面不小于( )厚度不小于4mm的扁钢制作。
A、48平方毫米B、56平方毫米C、40平方毫米D、64平方毫米正确答案：A5.施工总平面图( )。
A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A6.标题栏的位置一般在图幅的( )。
A、左上角B、右下角C、左下角D、右上角正确答案：B7.详图符号应以粗实线绘制，直径为( )mm。
A、8B、14C、10D、12正确答案：B8.在施工中,L代表( ).A、墙B、柱C、梁D、板正确答案：C9.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、5000mB、50mC、5mD、500m正确答案：B10.房屋结构中框架代号为.( )A、KJB、GJC、CJD、ZJ正确答案：A11.用于确定组合体中各基本形体之间相互位置的尺寸称为( )A、总尺寸B、定位尺寸C、细部尺寸D、定型尺寸正确答案：B12.在三投影面体系中X轴方向的尺寸反映物体的( )。
A、长度B、宽度C、不确定D、高度正确答案：A13.下列立面图的图名中错误的是( )A、⑦-----①立面图B、房屋立面图C、东立面图D、西立面图正确答案：B14.给排水的压力管道应标注( )标高.A、管中心B、管底C、官定D、以上都可以正确答案：A15.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。
《建筑工程制图》试题及答案

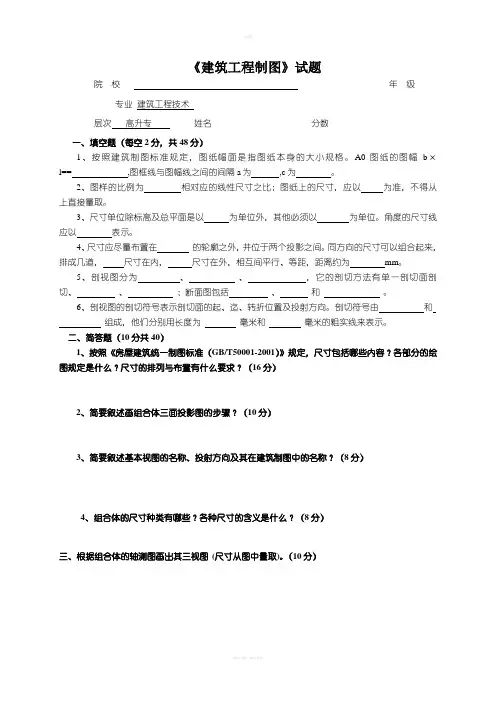

《建筑工程制图》试题院校__ _ 年级___ ____ 专业_建筑工程技术_层次高升专姓名______________ 分数______________一、填空题（每空2分，共48分）1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。
A0图纸的图幅b×l== ,图框线与图幅线之间的间隔a为,c为。
2、图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从上直接量取。
3、尺寸单位除标高及总平面是以为单位外，其他必须以为单位。
角度的尺寸线应以表示。
4、尺寸应尽量布置在的轮廓之外，并位于两个投影之间。
同方向的尺寸可以组合起来，排成几道，尺寸在内，尺寸在外，相互间平行、等距，距离约为mm。
5、剖视图分为、、，它的剖切方法有单一剖切面剖切、、；断面图包括、和。
6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。
剖切符号由和组成，他们分别用长度为毫米和毫米的粗实线来表示。
二、简答题（10分共40）1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？（16分）2、简要叙述画组合体三面投影图的步骤？（10分）3、简要叙述基本视图的名称、投射方向及其在建筑制图中的名称？（8分）4、组合体的尺寸种类有哪些？各种尺寸的含义是什么？（8分）三、根据组合体的轴测图画出其三视图(尺寸从图中量取)。
（10分）一、填空题1、841×1189 ,25 , 10 2、图形与实物、尺寸数字，图样3、米、毫米、圆弧4、投影图、小、大、7～105、全剖视图、半剖视图、局部剖视图，阶梯剖、旋转剖；移出断面图、重合断面图和中断断面图6、剖切位置线、剖视方向线，6～10 、4～6二、简答题：1、答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm—3mm。
工程制图考试题及答案
工程制图考试题及答案考试题：1.简述工程制图的定义和重要性。
2.请解释以下图纸标注中常见的符号和图例：a) Ø10b) H20c) 1:50d) 正三视图e) 比例尺3.在二维工程制图中，什么是正交投影？简要描述正交投影的原理和应用。
4.请解释以下缩写常用于工程制图中的缩写词：a) CADb) BOMc) ISOd) GPSe) HVAC5.请详细描述常用的工程制图软件，并列举各自的特点和适用领域。
考试答案：1.工程制图是通过图纸、图形和符号等手段，将设计、制造和施工等技术信息直观地表达出来的过程。
工程制图的重要性在于它是沟通与交流的纽带，帮助各个技术领域中的专业人员理解和传达设计意图，以保证项目的准确实施和质量控制。
2. a) Ø10：这是一个直径为10毫米的圆。
b) H20：这表示高度为20米。
c) 1:50：这是一个比例尺，表示实际尺寸与绘图尺寸之间的比例关系，例如1:50表示1单位长度等于50单位长度。
d) 正三视图：这是一种将物体的前视图、俯视图和侧视图在一个平面上绘制的方法，以展示物体的全貌和细节。
e) 比例尺：比例尺是用来表示绘图尺寸与实际尺寸之间比例关系的符号，常见的有直尺比例尺和图形比例尺。
3.正交投影是一种通过将三维物体投影到不同平面上的方法来表示物体的形状和大小。
它基于物体在不同视角下的正交关系，将物体的三个主要视图（前视图、俯视图和侧视图）投影到垂直于各自视角的平面上。
这种投影方法可以直观地展示物体的外观、尺寸和细节，并广泛应用于工程设计、建筑规划和制造等领域。
4. a) CAD：计算机辅助设计，是利用计算机系统进行设计和绘图的技术和过程。
b) BOM：Bill of Materials，即物料清单，是列出产品所需各种原材料、零部件和组件的清单。
c) ISO：国际标准化组织，是一个制定国际标准的国际性组织。
d) GPS：全球定位系统，是一种利用卫星信号提供定位和导航信息的技术。
建筑制图期末考试题及答案
建筑制图期末考试题及答案命题教师：_____________教研室主任审核：_____________院长〔主任〕审批：_____________印数：_______ ───────────────────────────────────────────────────────……………………………装订线………………………………20 13 -- 20 14 学年第二学期《建筑制图》课程试卷适用专业：建筑工程管理试卷类别：卷考试时间：120分钟考试形式：闭卷班级姓名学号题号一二三四五六七八九十总分得分一、填空题〔每空1分，共16分〕 1、国标规定，定位轴线用线表示。
2、图样上的尺寸标注包括尺寸线、、、。
3、在建筑平面图中，横向定位轴线应用从至依次编写；竖向定位轴线应用从至顺序编写。
4、建筑图样〔平、立、剖面〕中所标注的尺寸则以为单位；标高都以为单位。
5、在某一张建施图中，有索引符号，则该详图所在图纸编号为。
6、钢筋混凝土构件中的钢筋按其作用可分为受力筋、、、。
二、选择题〔每题1分，共10分〕 1、0号幅面的图纸其尺寸为()mm、1189×841B、1000×800C、841×594D、594×420 2、直线B的V面投影反映实长，该直线为(、水平线B、正平线C、侧平线D、侧垂线 3、正面投影与侧面投影应保持()关系。
、长度相等且对正B、宽度相等C、高度相等且平齐D、长、宽、高都相等 4、已知点C坐标为C〔10，5，25〕，则点C到H面的距离为()。
、10mmB、15mmC、5mmD、25mm 5、有一栋房屋在图上量得长度为50cm，用的是1：100比例，其实际长度是()。
B、50mC、500mD、5000m 6、以下投影图中正确的1¾1剖面图是()。
7、立面图不能按〔〕方式命名。
、朝向B、轴线C、色彩D、主出入口 8、在建筑平面图中，位于2和3轴线之间的第一根附加轴线的正确表达为()。
工程制图考试题及答案
工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线通常使用什么线型表示？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B2. 以下哪个不是工程制图中常见的视图？A. 正视图B. 侧视图C. 俯视图D. 透视图答案：D3. 在工程制图中，剖面图的表示方法是什么？A. 使用粗实线B. 使用虚线C. 使用点划线D. 使用细实线答案：B4. 工程制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简洁、模糊、不完整D. 清晰、模糊、不完整答案：A5. 工程制图中，螺纹的表示方法通常是什么？A. 用细实线表示B. 用粗实线表示C. 用虚线表示D. 用点划线表示答案：A6. 在工程制图中，哪些是常用的尺寸标注符号？A. 直径符号、半径符号B. 角度符号C. 弧长符号D. 所有以上答案：D7. 工程制图中，局部放大图的作用是什么？A. 展示细节B. 展示整体C. 展示比例尺D. 展示材料答案：A8. 工程制图中，剖面符号通常使用什么线型？A. 粗实线B. 细实线C. 虚线D. 点划线答案：C9. 在工程制图中，中心线的作用是什么？A. 表示对称B. 表示尺寸C. 表示剖面D. 表示螺纹答案：A10. 工程制图中，哪些是常见的表面粗糙度表示方法？A. 符号B. 数值C. 文字D. 所有以上答案：D二、简答题（每题10分，共30分）1. 简述工程制图中尺寸标注的基本原则。
答：尺寸标注应遵循清晰、准确、完整的原则，确保图纸信息的准确传达。
2. 解释工程制图中的“三视图”概念及其重要性。
答：三视图包括正视图、侧视图和俯视图，它们从不同方向展示了物体的形状和尺寸，是理解物体全貌的关键。
3. 描述工程制图中剖面图的作用及其表示方法。
答：剖面图用于展示物体内部结构，通常使用虚线表示，能够清晰地展示物体的内部构造。
三、绘图题（每题25分，共50分）1. 根据给定的三视图，绘制一个简单的机械零件的剖面图。
《建筑工程制图》试题及参考答案
《建筑工程制图》试题及参考答案《建筑工程制图》是建筑工程领域的一门基础课程，旨在培养学生掌握建筑工程制图的基本知识和技能，能够阅读和绘制建筑工程图纸。
下面是这门课程的试题及参考答案。
一、单项选择题1、下列哪个投影法不是工程图样中常用的？ A. 正投影法 B. 斜投影法 C. 轴测投影法 D. 透视投影法答案：D2、在建筑工程图纸中，下列哪个符号代表的是窗户？ A. ▭ B. Ⓒ C. ╳ D. dg 答案：B3、下列哪一条线型在建筑工程图纸中表示的是墙线？ A. 实线 B. 虚线 C. 点划线 D. 双点划线答案：A二、多项选择题1、下列哪些是建筑工程制图中的基本视图？ A. 正视图 B. 俯视图C. 左视图D. 轴测图答案：ABC2、在建筑工程图纸中，下列哪些符号代表的是门？ A. ⊕ B. 亞 C. renoer D. dg 答案：BCD三、简答题1、请简述建筑工程制图的基本原理和步骤。
答案：建筑工程制图的基本原理是投影法，即将三维空间的物体通过投影变换转换成二维平面图形。
制图的基本步骤包括确定绘图比例、绘制图形、标注尺寸和添加图框等。
2、请简述建筑工程图纸中常用的线型及其含义。
答案：建筑工程图纸中常用的线型有实线、虚线、点划线和双点划线。
实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线或对称线，双点划线表示相邻两部分的辅助线。
四、综合题请根据以下给定的建筑平面图，绘制出对应的立面图和剖面图。
答案：（在此处绘制对应的立面图和剖面图）参考试题及参考答案关键词：、机器学习、大数据、自动化、未来、挑战、机遇在21世纪，人类社会正面临着一次前所未有的科技革命，那就是以、机器学习、大数据和自动化等为代表的第四次工业革命。
这次革命不仅对传统行业和领域产生了深远的影响，还为各行各业带来了前所未有的挑战和机遇。
本文将就这些技术在未来可能带来的影响进行探讨。
首先，我们来看看人工智能和机器学习。
这两项技术常常被放在一起讨论，因为机器学习是人工智能的一个重要分支。
建筑工程制图试卷A卷答案(适用于专科院校)
第 1 页 共 6 页 第 2 页 共 6 页7.图线的线宽有粗线、中粗线和细线三种，它们的线宽比例为(C)。
A.1：2：4B.2：4：lC.4：2：1D.2：1：4 8.丁字尺的用途是(D)。
A.画曲线用的B.放大或缩小线段长度用的C.画圆用的D.画水平线用的 9.图样上的尺寸数字代表(B)。
A.图样上线段的长度B.物体的实际尺寸C.随比例变化的尺寸D.图样乘比例的长度10.三个投影图中的每一个投影图表示物体的两个方向长度和一个面的形状，下列有误的一项是(D)。
A.立面投影反映物体的长度和高度B.水平面投影反映物体的长度和宽度 c.侧面投影反映物体的高度和宽度 D.立面投影反映物体的宽度和高度 11.“长对正、高平齐、宽相等”的投影规律只适用于(C)。
A.透视图 B.正轴测图C.三面正投影图D.正面斜二测图12、.定位轴线竖向编号(垂直方向)的编号正确的是(A)。
A.大写拉丁字母，从下至上B.大写拉丁字母，从上至下C.阿拉伯数字，从左往右D.阿拉伯数字，从右往左 13、建筑总平面图的内容不包括(B)。
A.房屋的位置和朝向B.房屋的高度C.房屋的平面形状D.地形地貌 14、在建筑平面图中，被水平剖切到的墙、柱断面轮廓线用(C)表示。
A.细实线 B.中实线 c.粗实线 D.粗虚线 15、绝对标高只标注在建筑(A)上。
A.总平面图B.剖面图C.平面图D.立面图 16、附加轴线的编号用(A)表示。
A.分数B.大写拉丁字母C.阿拉伯数字D.希腊字母17、.图样上的尺寸单位，除标高及总平面以米为单位外，其他必须以(C)为单位。
A.分米 B.厘米 C.毫米 D.微米18、.表示新建房屋所在基地范围内的平面布置、具体位置及周围情况，也是一个建设项目的总体布局的是( A)A.建筑总平面图B.建筑平面图c.建筑立面图D.建筑详图19、.建筑立面图，简称立面图，就是对房屋的前后左右各个方向所作的正投影图。
立面 图的命名方法不包括(A)。
建筑制图学测(25份)习题含答案
建筑制图学测(25份)习题含答案1.已知圆柱切割后的主、俯视图，正确的左视图是A.B.C.D.答案：C2.底层平面图能反映的图示内容为A.女儿墙B.上人孔C.檐沟的位置D.剖切位置符号答案：D3.若一直线H和W面投影都垂直于Y轴，则该直线一定为A.水平线B.正平线C.正垂线D.铅垂线答案：B4.认真阅读楼梯二层平面图，可以知道该楼梯层间休息平台的净尺寸为A.2000某3100B.2000某3300C.2100某3100D.2100某3300答案：A5.组合体的尺寸有三部分组成，分别是定位尺寸、定形尺寸和A.细部尺寸B.总体尺寸C.轴线尺寸D.标高尺寸答案：B6.画在图样轮廓线外围的尺寸线，与图样最外轮廓线的距离，不宜小于A.5mmB.10mmC.15mmD.20mm答案：B7.建筑材料图例中，表示矿渣材料的是A.B.C.D.答案：D8.在三视图中，H面投影和V面投影之间关系是A.长对正B.宽相等C.高平齐D.无法确定答案：A9.若一直线V和W面投影都平行于Z轴，则该直线一定为A.水平线B.正平线C.正垂线D.铅垂线答案：D10.下列常用建筑材料图例中，表示石材的是A.B.C.D.答案：B11.如建筑区地形起伏较大，应在总平图上画出A.定位轴线B.指北针C.等高线D.标高答案：CA.2/1B.3/1C.1/2D.1/3答案：C13.建筑总平面图中可以表示建筑物朝向的符号为A.等高线B.指北针C.定位轴线D.对称符号答案：B14.为使建筑立面图简洁大方，体现建筑立面的不同层次，使其外形更清晰，常用的手法是A.比例不一B.线条处理C.虚实对比D.色彩处理答案：B15.根据所给左侧立面图和平面图，选择正确的正立面图A.B.C.D答案：D16.中间各层平面图除要表达本层室内情况外，只需画出本层的室外阳台和下一层的A.窗B.门C.阳台D.雨蓬和遮阳板答案：D17.代号GJ是指A.挂架B.钢筋C.刚架D.构件答案：C18.相互平行的图例线，其净间隙或线中间隙不宜小于A.0.13mmB.0.15mmC.0.18mmD.0.20mm答案：D19.根据梁的1-1移出断面图，判断图一、图二、图三和图四中，绘制正确的断面图是A.图一B.图二C.图三D.图四答案：D20.能反映女儿墙的平面图是A.底层平面图B.楼层平面图C.屋顶平面图D.局部平面图答案：C21.以建筑立面图为施工依据的是A.安装门窗B.施工放线C.安装设备D.立面装饰及构造做法答案：D22.A2图纸中，若图框线线宽为b，则标题栏外框线为A.bB.0.7bC.0.5bD.0.25b答案：B23.在标注建筑平面图的外部尺寸中，门窗洞口和洞间墙的尺寸的标注位置一般为A.局部尺寸B.中间的一道尺寸C.最外的一道尺寸D.最里面的一道尺寸答案：D24.建筑立面图中需要标注出的房间高度是A.净高B.空间高C.层高D.矢高答案：C25.在建筑施工图中，用来反映剖面图剖切位置的剖切符号应标注在A.底层平面图B.二层平面图C.三层平面图D.顶层平面图答案：A26.粗实线一般用于A.可见轮廓线B.不可见轮廓线C.主要可见轮廓线D.假想轮廓线答案：C27.若某组合体是由若干个基本体通过一个或几个面连接形成的，则该组合体的组合方式称为A.叠加B.切割C.混合D.挖除答案：A28.根据所给左侧立面图和平面图，选择正确的正立面图A.B.C.D.答案：B29.若平面平行于某一投影面，则在该投影面上的投影A.积聚成线B.为实形C.为类似形D.为相似形答案：B30.建筑总平面图中的风玫瑰图表示A.风速B.朝向C.风力D.风向频率答案：D31.求作两回转体相贯线的投影，实际上就是求作两回转体表面投影的A.特殊点B.不同点C.相交点D.共有点答案：D32.关于断面图例画法描述不正确的是A.图例线应间隔均匀，疏密适度，做到图例正确，表示清楚B.两个相同的图例相接时，图侧线宜错开或使倾斜方向相反C.不同品种的同类材料使用同一图例时附加必要的说明D.两个相邻的涂黑图例间应留有空隙，其净宽度不得小于1mm答案：D33.确定组合体中各基本形体之间相对位置的尺寸称为A.定形尺寸B.定位尺寸C.定量尺寸D.总尺寸答案：B34.当正多边形的边数较多或者边数为奇数时，一般采用的方法是A.几何法B.查表法C.等分圆周法D.近似等分圆周法答案：B35.能表达房屋平面形状和房间平面布置的图样是A.建筑总平面图B.底层建筑平面图C.局部平面图D.屋顶平面图答案：B36.属于投影面平行面投影特性的是A.三直线B.三类似框C.一框两直线D.两框一斜线答案：C37.底面为多边形，所有棱线均相交于一点的立体，称为A.棱柱体B.棱锥体C.圆柱体D.圆锥体答案：B38.认真阅读墙身详图，我们可以知道防火保温板应设在39.认真阅读楼梯底层平面图，可以知道该楼梯段的级数为A.9B.10C.11D.12答案：C40.在建筑总平面图中，标高数字注写到小数点以后的位数为A.一B.二C.三D.四答案：B41.若详图与被索引的图样在同一张图纸内，正确的详图符号是A.阿拉伯数字B.罗马数字C.拉丁字母D.希腊字母答案：D43.若一直线V和W面投影都垂直于Z轴，则该直线一定为A.水平线B.正平线C.正垂线D.铅垂线答案：A44.已知A点的坐标（20,10,5），则A点到W面的距离为A.20B.15C.10D.5答案：A45.在三视图的三等关系中，高平齐是指侧立投影与A.正立投影B.水平投影C.底面投影46.工程上的标高投影采用的投影法是A.斜投影B.多面正投影C.平行投影D.单面正投影答案：D47.建筑剖面图中，为了清楚地表达建筑细部的材料及构造层次，常在这些部位绘制建筑详图。
建筑制图及识图模拟考试题(附答案)
建筑制图及识图模拟考试题（附答案）一、单选题（共43题，每题1分，共43分）1.定位轴线采用( )线型。
A、实线B、细点划线C、虚线D、波浪线正确答案：A2.标题栏的位置一般在图幅的( )。
A、右下角B、左下角C、左上角D、右上角正确答案：A3.房屋结构中基础梁的代号为.( )A、JLB、TLC、WLD、LL正确答案：A4.正垂面与侧垂面相变,其交线是( )。
A、侧垂线B、一般线C、网D、水平线正确答案：B5.在施工中,L代表( ).A、柱B、板C、墙D、梁正确答案：D6.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。
A、长对正B、高平齐C、宽相等D、三等正确答案：A7.钢筋工程施工中要看懂( )。
A、结构施工图B、土建施工图与结构施工图C、总平面图D、土建施工图正确答案：A8.A2图纸幅面的尺寸规格是( )。
A、594×841B、420×630C、420×594D、297×420正确答案：C9.在杆件投影图的某B处用折断线断开,然后将断面图画于其中的画法称为( )A、局部断面图B、移出断面图C、中断断面图D、重合断面图正确答案：C10.H面投影反映形体的( )。
A、侧面形状和高度、宽度两个方向的尺寸B、正面形状和高度、长度两个方向的尺寸C、顶面形状和长度、宽度两个方向的尺寸D、底面形状和长度、宽度两个方向的尺寸正确答案：C11.如果形体是对称的，画图时常把形体投影图以对称线为界一半画外形图、一半画剖面图，这种剖面图称为( )。
A、半剖面图B、断面图C、阶梯剖面图D、对称剖面图正确答案：A12.某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、展开剖面图B、半剖面图C、局部剖面图D、全剖面图正确答案：B13.正三棱柱的三面投影中,可能有( )三角形。
A、一个B、三个C、没有D、两个正确答案：A14.给水排水工程图常用代号图例中“——J——”表示。
建筑工程制图考试试题
建筑工程制图考试试题一、填空题（每空 2 分，共 30 分）1、建筑工程图上标注的尺寸，除标高及总平面图以米为单位外，其余一律以毫米为单位。
2、尺寸标注由尺寸线、尺寸界线、尺寸起止符号和尺寸数字组成。
3、建筑平面图中，外墙尺寸一般分三道标注，最外一道是总尺寸，中间一道是轴线尺寸，最里一道是细部尺寸。
4、指北针外圆直径为 24mm ，指针尾部宽度为 3mm 。
5、建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的部位，一般应通过门窗洞口和楼梯间。
6、在建筑平面图中，被剖切到的墙、柱等轮廓线用粗实线绘制，未被剖切到的构配件轮廓线用中实线绘制。
二、选择题（每题 3 分，共 30 分）1、在建筑平面图中，M 一般代表（）A 窗B 门C 梁D 柱2、建筑总平面图上标注的尺寸，其单位是（）A 米B 分米C 厘米D 毫米3、水平投影和侧面投影应满足（）的投影规律。
A 长对正B 高平齐C 宽相等D 以上都不对4、建筑剖面图中，剖到的轮廓线用（）表示。
A 粗实线B 中实线C 细实线D 虚线5、建筑平面图中，定位轴线的编号圆圈直径为（）A 6mmB 8mmC 10mmD 14mm6、标高符号的三角形为等腰直角三角形，其高约为（）A 2mmB 3mmC 5mmD 6mm7、下列不属于建筑施工图的是（）A 建筑平面图B 基础平面图C 建筑总平面图D 建筑剖面图8、建筑立面图中，室外地坪线用（）表示。
A 特粗实线B 粗实线C 中实线D 细实线9、正等轴测图的轴间角为（）A 120°B 90°C 135°D 60°10、建筑详图的比例一般为（）A 1:5B 1:10C 1:20D 1:50三、判断题（每题 2 分，共 20 分）1、建筑平面图是水平全剖面图。
（√ ）2、指北针一般画在总平面图和底层平面图上。
（√ ）3、建筑剖面图可以表示房屋的内部结构、分层情况等。
（√ ）4、建筑详图的索引符号直径为 10mm。
建筑制图复习题及答案
建筑制图复习题及答案一、填空题1. 建筑制图中，表示建筑物的平面、立面和剖面图的三个基本视图分别是______、______和______。
2. 建筑平面图中，墙体的厚度一般用______线表示。
3. 建筑剖面图中，剖切面与建筑物的交线用______线表示。
4. 在建筑制图中，比例尺是用来表示图纸上的距离与实际距离之间的______关系。
5. 建筑立面图中，外墙面的装饰材料通常用______线表示。
答案：1. 平面图、立面图、剖面图2. 粗实线3. 细实线4. 比例5. 细虚线二、选择题1. 建筑制图中，以下哪个符号表示门？A. ∥B. ⊥C. ∩D. ∪答案：D2. 建筑平面图中，以下哪个符号表示窗户？A. ∥B. ⊥C. ∩D. ∪答案：C3. 在建筑制图中，比例尺1:50表示图纸上1单位长度代表实际长度的：A. 50倍B. 50单位C. 1/50单位D. 50单位答案：B4. 建筑剖面图中，以下哪个符号表示楼梯？A. ∥B. ⊥C. ∩D. ∪答案：B5. 建筑立面图中，以下哪个符号表示屋顶？A. ∥B. ⊥C. ∩D. ∪答案：A三、简答题1. 简述建筑平面图的主要作用。
答案：建筑平面图主要用来表示建筑物的平面布局，包括房间的划分、门窗的位置、墙体的布置等，是施工和设计中的重要参考资料。
2. 建筑剖面图与立面图的主要区别是什么？答案：建筑剖面图是通过建筑物的某一剖切面来展示其内部结构和空间关系，而立面图则是展示建筑物的外部形状和外观特征。
3. 在建筑制图中，比例尺的作用是什么？答案：比例尺在建筑制图中用于表示图纸上的距离与实际距离之间的比例关系，确保图纸的准确性和可读性。
4. 建筑立面图中，如何表示不同的建筑材料？答案：在建筑立面图中，不同的建筑材料通常通过不同的线条样式来表示，如细虚线表示玻璃，细实线表示砖石等。
5. 建筑制图中，尺寸标注的作用是什么？答案：建筑制图中的尺寸标注用于提供建筑物各部分的具体尺寸信息，确保施工时的精确性和一致性。
《建筑制图》期末考试复习题及参考答案
标高；绝对标高和
标高。
28.索引符号圆圈直径为
mm；详图符号圆圈直径为
mm。
29.房屋建筑按用途的不同可分为
、
和农业建筑。
30.物体三个投影图之间存在的关系：
、
、
。
31.A2 图纸幅面尺寸为
mm，图框线与装订边间的宽度 a 为
mm，图
框线与幅面线间宽度 c 为
mm。
32.建筑图上的尺寸由
、
、
、
组成，其中尺寸起
D.长、宽、高都相等
28.平面对 H 投影面的最大斜度线具有特性为(
)。
A.垂直平面上的水平线
B.平行平面上的水平线
C.垂直平面上的正平线
D.平行平面上的正平线
29.剖切方向线的长度为（
）。
A.6～10mm
B.4～6mm
C.5位置线的长度为（
）。
A.6～10mm
B.4～6mm
D.90°
65.正面和水平投影图所对应的侧面投影图为( )。
A
B
C
D
66.正面和水平投影图所对应的侧面投影图为(
)。
A
B
C
D
67.正面和水平投影图所对应的侧面投影图为( )。
A
B
C
D
建筑制图复习题第6 页（共 24 页）
68.正面和水平投影图所对应的侧面投影图为（ ）。
A
B
C
D
69.已知物体的正视图和俯视图，所对应的侧视图为(
建筑制图复习题第5 页（共 24 页）
A
B
C
D
62.在画斜二测圆的投影时所采用的方法是（
）。
A.坐标法
建筑制图试题库及参考答案
建筑制图试题库及参考答案一、选择题（将正确答案的序号填入括号内）1.建筑工程图一般采用（）。
A.正投影图B.轴测投影图C.透视投影图D.标高投影图2.用正投影图表达形体，至少需要（）个投影。
A.1B.2C.3D.43.整个空间共有8个投影区，我国和世界上大部分国家均采用第（）投影区。
A.一B.二C.三D.七4.水平投影面用（）表示，其边缘的两根投影轴为（）轴和（）轴。
A.V、X、YB.H、X、ZC.W、Y、ZD.H、X、Y5.点P的正面投影用（）表示。
A.pB.p′C.p″D.P6.如果M点的坐标为（10，20，30），N点的坐标为（30，20，10），那么，M点和N点到（）的距离相等。
A.V面和H面B.V面和原点OC.H面和W面D.H面和原点O7.水平投影无法反映的坐标是（）。
A.XB.YC.Z8.侧面投影无法反映的坐标是（）。
A.XB.YC.Z9.图1中，位于H面上的点是（）。
A.AB.BC.CD.E10.图1中，位于V面上的点是（）。
A.AB.BC.CD.E11.图1中，位于W面上的点是（）。
A.AB.BC.CD.E12.图1中，位于X轴上的点是（）。
A.AB.GC.ED.F13.图1中，位于Y轴上的点是（）。
A.AB.GC.ED.F14.图2中，A点位于B点的（）。
A.左前下方B.左后下方C.右前下方D.右后下方15.图2中，B点位于C点的（）。
A.左前上方B.左后上方C.右前上方D.右后上方图 1图 216.图2中，C点位于A点的（）。
A.右后上方B.右后下方C.右前上方D.右前下方17.图3中，直线AB为（）。
A.水平线B.正平线C.侧平线D.一般位置直线18.图3中，直线BC为（）。
A.水平线B.正平线C.侧平线D.一般位置直线19.图3中，直线CD为（）。
A.水平线B.正平线C.侧平线D.一般位置直线20.图3中，直线AD为（）。
A.水平线B.正平线C.侧平线D.一般位置直线21.图4中，直线AB为（）。
建筑工程制图试题及答案
《建筑工程制图》试题院校年级专业建筑工程技术层次高升专姓名分数一、填空题（每空2分，共48分）1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。
A0图纸的图幅b×l= ,图框线与图幅线之间的间隔a为,c为。
2、图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从上直接量取。
3、尺寸单位除标高及总平面是以为单位外，其他必须以为单位。
角度的尺寸线应以表示。
4、尺寸应尽量布置在的轮廓之外，并位于两个投影之间。
同方向的尺寸可以组合起来，排成几道，尺寸在内，尺寸在外，相互间平行、等距，距离约为mm。
5、剖视图分为、、，它的剖切方法有单一剖切面剖切、、；断面图包括、和。
6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。
剖切符号由和组成，他们分别用长度为毫米和毫米的粗实线来表示。
二、简答题（10分共40）1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容各部分的绘图规定是什么尺寸的排列与布置有什么要求（16分）2、简要叙述画组合体三面投影图的步骤（10分）3、简要叙述基本视图的名称、投射方向及其在建筑制图中的名称（8分）4、组合体的尺寸种类有哪些各种尺寸的含义是什么（8分）三、根据组合体的轴测图画出其三视图(尺寸从图中量取)。
（10分）一、填空题1、841×1189 , 25 , 102、图形与实物、尺寸数字，图样3、米、毫米、圆弧4、投影图、小、大、7～105、全剖视图、半剖视图、局部剖视图，阶梯剖、旋转剖；移出断面图、重合断面图和中断断面图6、剖切位置线、剖视方向线，6～10 、4～6二、简答题：1、答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm—3mm。
建筑制图复习题及答案
《建筑制图》复习题一、单项选择题(共30分，每题2分。
注：下列各题备选项中，只有一项是正确的，请将所选答案序列号填入题目的括号内)：1.（D）GB规定，建筑工程图上标高及总平面图的尺寸单位是______。
A.米；B.分米；C.厘米；D.毫米2.（D）GB规定，建筑工程图的A2幅面的图纸大小是______。
A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm3.（A）GB规定，建筑工程图的A3幅面的图纸大小是______。
A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm4.（B）GB规定，建筑工程图的A4幅面的图纸大小是______。
A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm5.（C）平行投影法按照投影线与投影面的关系可分为______。
A.中心投影法、正投影法；B.中心投影法、斜投影法C.正投影法、斜投影法；D.中心投影法、平行投影法6.（B）同一个物体的三个投影图之间具有的“三等”关系是______。
A.长对正、高平齐；B.长对正、高平齐、宽相等C.高平齐、宽相等；D.长对正、高相等、宽平齐7.（C）平面平行于投影面时，其投影是______。
A.直线；B.缩小的平面；C.反映实形的平面；D.积聚成一条斜线8.（B）在薄板板面标注板厚尺寸时，应在尺寸数字前加注符号______。
A.Δ；B.t；C.σ；D.β9.（D）长方体组合体投影图中线的含义是______。
A.棱角的投影；B.棱线的投影；C.面的积聚；D.棱线的投影及面的积聚10.（C）图样中_____________之比，称为比例。
建筑制图及识图模拟考试题与参考答案
建筑制图及识图模拟考试题与参考答案一、单选题（共43题，每题1分，共43分）1.梁编号KL5（3A）表示( )。
A、框架梁KL5共有3跨，其中一端有悬挑。
B、框架梁KL5共有5跨，其中两端有悬挑。
C、框架梁KL5共有4跨，其中一端有悬挑。
D、框架梁KL5共有4跨，其中两端有悬挑。
正确答案：A2.在杆件投影图的某B处用折断线断开,然后将断面图画于其中的画法称为( )A、局部断面图B、移出断面图C、中断断面图D、重合断面图正确答案：C3.定位轴线是表示结构位置的定位线，定位轴线尺寸应符合模数尺寸，也就是构件的( )。
A、实际尺寸B、构造尺寸C、标志尺寸D、精确尺寸正确答案：C4.施工总平面图( )。
A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A5.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。
B、高平齐C、宽相等D、长对正正确答案：D6.给水排水工程图“——RJ——”表示( ).A、热水给水管B、废水管C、生活水管D、污水管正确答案：A7.比例宜注写在图名的( )。
A、右侧B、下方C、中间D、左侧正确答案：A8.避雷针宜采用镀锌圆钢制作,针长1m以时,直径不大于( )。
A、16mmB、10mmC、14mmD、12mm正确答案：D9.下面形体三面投影图，其水平投影缺少( )线。
A、一根B、四根C、三根D、两根正确答案：A10.7-9层的住宅属于( )B、高层C、中高层D、低层正确答案：C11.图样上的尺寸单位,除标高及总平面图以( )为单位外,其他必须以毫米为单位。
A、毫米B、米C、厘米D、分米正确答案：B12.下列说法正确的是( )A、当两个物体的正面投影相同，则这两个物体相同。
B、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体。
大学建筑制图试题及答案
大学建筑制图试题及答案一、选择题（每题2分，共20分）1. 在建筑制图中，表示墙体厚度的线型是：A. 虚线B. 点划线C. 粗实线D. 细实线答案：C2. 建筑平面图中，表示门窗位置的符号通常是：A. 圆形B. 矩形C. 正方形D. 多边形答案：B3. 以下哪个不是建筑制图中常用的比例尺？A. 1:50B. 1:100C. 1:200D. 1:1000答案：D4. 在建筑制图中，表示楼板的线型是：A. 虚线B. 点划线C. 粗实线D. 细实线答案：A5. 建筑立面图中，表示屋顶的线型通常是：A. 虚线B. 点划线C. 粗实线D. 细实线答案：C6. 建筑剖面图中，表示楼梯的线型是：A. 虚线B. 点划线C. 粗实线D. 细实线答案：A7. 在建筑制图中，表示结构柱的线型是：A. 虚线B. 点划线C. 粗实线D. 细实线答案：C8. 建筑制图中，表示基础的线型是：A. 虚线B. 点划线C. 粗实线D. 细实线答案：B9. 在建筑制图中，表示排水沟的线型是：A. 虚线B. 点划线C. 粗实线D. 细实线答案：A10. 建筑制图中，表示阳台的线型通常是：A. 虚线B. 点划线C. 粗实线D. 细实线答案：A二、填空题（每空1分，共20分）1. 建筑制图中，表示墙体材料的图例通常用________表示。
答案：符号或缩写2. 在建筑平面图中，________是用来表示房间的名称或编号。
答案：文字说明3. 建筑立面图中，________是用来表示建筑物的垂直面。
答案：立面图4. 建筑剖面图中，________是用来表示建筑物的垂直切割面。
答案：剖面图5. 在建筑制图中，________是用来表示建筑物的平面布局。
答案：平面图6. 建筑制图中，________是用来表示建筑物的外部轮廓。
答案：轮廓线7. 建筑制图中，________是用来表示建筑物的内部结构。
答案：结构线8. 在建筑制图中，________是用来表示建筑物的尺寸。
《建筑制图》期末考试试卷2份含答案
《建筑制图》期末考试试卷 2 份含答案期末考试试卷〔一〕一、单项选择题〔以下各题的备选答案中只有一个选项是正确的，请把正确答案填写在括号中。
每题1 分，共 10 分〕1.〔〕是表达设计意图，指导生产和进展技术沟通的重要技术文件。
A.平面图B.工程图样C.施工图D.草图2.透视图绘制较简洁，形体的尺寸不能在投影图中度量和标注，不能作为〔〕，仅用于建筑及室内设计等方案的比较以及美术、广告等。
A.施工的依据B.施工的图纸C.设计的草图D.衡量标准3.〔〕是运用平行投影的原理在一个投影图上作出的具有较强立体感的单面投影图。
A.正投影图B.透视投影图C.标高投影图D.轴测投影图4.棱锥体的投影仍是空间一般位置和特别位置平面投影的集合，其投影规律和方法同〔〕的投影。
A.平面B.立面 C.长方体D.圆柱体5.画形体正轴测投影图的根本方法是〔〕。
A.叠加法B.切割法C.坐标法 D.特征面法6.当画面同时平行于形体的高度方向和长度方向时，平行于这两个方向的直线的透视，都没有灭点，这种透视称为〔〕。
A.一点透视B.两点透视C.三点透视D.多点透视7.形体分析法的着眼点是〔〕，把视图中封闭线框的对应关系视为表示某一形体。
A.点B.面C.体D.线8.〔〕是修改和完善初步设计，在已审定的初步设计方案的根底上，进一步解决有用和技术问题，统一各工种之间的冲突，在满足施工要求及协调各专业之间关系后最终完成设计，形成完整的、正确的、作为房屋施工依据的一套图样。
A.初步设计阶段B.技术设计阶段 C.施工图设计阶段D.草图设计阶段9.平面布置图上垂直构件的装饰形式，可用〔〕画出它们的水平断面外轮廓。
A.中实线B.细实线C.中粗线D.细粗线10.以下不属于在平面布置图上表示各构件尺寸和配筋的方式的是〔〕。
A.分平面注写方式B.列表注写方式C.截面注写方式D.断面注写方式二、多项选择题〔以下各题的备选答案中有两个或者两个以上选项是正确的，请把正确答案填写在括号中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011-2012年《建筑工程制图》试题
姓名班级学号
一.单项选择题（每题2分,共20分,请将选择答案填入题后括号内）：
1. 图幅代号为A3地图框尺寸（单位：mm）为：（）
A. 210×297
B.397×420
C.420×594
D.594×841
2. 点.直线.平面地正投影图不包括以下哪种特性.（）
A.类似性
B.全等性
C.积聚性D对称性.
3. 投影可以分为两大类,中心投影和（）.
A.平行投影
B.垂直投影
C.水平投影
D.正面投影
4. 两相交地立体地表面地交线称为（）.
A.相交线
B.平行线
C.相贯线
D.垂线
5. 基础地形式一般分为条形基础.独立基础和（）.
A.桩基础
B.墙基础
C.柱基础
D.梁基础
6.为承受一部分斜拉应力,并固定受力筋.架立筋地位置所设置地钢筋称为（）.
A.主筋
B.箍筋
C.分布钢筋
D.拉钩
7. 建筑底层外墙面以内所有面积之和称为（）.
A.占地面积
B.总面积
C.室内面积D建筑面积
8. 建筑物外墙以内各层面积之和称为（）.
A.总面积B室内面积C建筑面积D占地面积
9. 组合体地尺寸分为总尺寸.定位尺寸和（）.
A.长度尺寸
B.角度尺寸
C.间距尺寸
D.细部尺寸
10. 根据组合体地组成方式不同,组合体大致可以分成三类,不包括以下哪类.（）
A.叠加型组合体
B.切割型组合体
C.综合型组合体
D.相交型组合体
二.填空题（每空1分,共25分）：
1. 平面图形中地尺寸,按其作用可以分为和两类.
2. 投影面垂直线有. . 三种.
4. 两直线在空间既不平行也不相交叫做.
5. 投影规律地三等关系是指“. . ”.
6. 曲线可分为和两大类.
7. 房屋根据使用功能不用可分为. 和.
8. 建筑结构按照主要承重构件所采用地材料不同,一般可
为. . 和四大类.
9. 钢筋表示为“φ16﹫200”,其中“φ”代表,“16”表
示,“﹫”为,“200”表示.
10. 剖面图按被剖切地范围可分为. . .
三.判断题（每题2分,共10分,请将√或×填入题后括号内）：
1. 一般位置直线地投影不反映直线对投影面倾角地真实大小. （）
2. 若两直线地三组同面投影都平行,则两直线在空间为平行关系. （）
3. 若两直线在空间不相交,那么它们地各面投影也不相交. （）
4. 箍筋一般用于梁和墙中. （）
5. 地基是指承受建筑物荷载地天然土壤（岩石）或经过加固地土壤.（）
四.识图与作图题题.（23分）
1.补全各点地三面投影.（6分）
2. 按各平面对投影面地相对位置填写它们地名称和对投影面地倾角
（0°,30°,45°,60°,90°）.（6分）
3. 求直线AB地实长及其对水平面地倾角α.（5分）
4. 补全下面形体投影地第三面投影.（6分）
五.简答题（22分）.
1. 简述读图地基本方法与步骤.（10分）
2. 结合所学知识,谈谈自己对建筑工程制图这门课程地认识.（120字左右）（12分）。
