各种供热计量方法的总结

各种供热计量方法的总结

各种供热计量方法的总结《各种供热计量方法的总结》嘿,朋友!今天咱来唠唠供热计量这个事儿,保准让你一下子就搞明白这里头的门道!首先呢,咱来说说“按面积计量”。

这就好比你去买水果,不论苹果大小、好坏,反正一摊子就按这个摊子的面积收钱。

供热按面积计量也是这个道理,你家房子多大面积,就按照那个面积来算钱。

简单粗暴是吧?但缺点也明显,不管你用多用少,钱都那么多,就像不管你吃不吃那些苹果,都得付那个摊子的钱。

接下来是“热量表计量”。

这个呀,就像是你家里的电表一样。

热量表会记录你用了多少“热”。

比如说,你今天在家穿着短袖开窗户,用的热少,表就走得慢,钱也就少;要是你裹着被子还喊冷,使劲用热,表就呼呼跑,钱也就跟着呼呼涨。

不过要注意哦,这热量表得定期检查维护,不然它万一抽风了,给你乱计数,那可就亏大啦!我就听说过有一家,热量表坏了,大冬天的以为自己用热少省钱了,结果春天来的时候被通知要补交一大笔费用,那心情,简直比冬天还冷!然后还有“通断时间面积法”。

这个有点复杂,你就想象成供热是个水龙头,开的时间长就热,开的时间短就冷。

根据你家这个“水龙头”开通和关闭的时间,再结合房子面积来算费用。

这就像是你洗澡,水开得久,水费就高。

但不同的是,这里的“水”是热,“水费”是供热费。

“温度法计量”也得说道说道。

这个呢,就是根据你家里的温度来计算费用。

温度高,费用多;温度低,费用少。

不过这得保证测量温度的设备准确,不然你明明热得想裸奔,它却显示温度低少收钱,供热公司不得亏哭啦!那咱们总结一下哈,这几种供热计量方法各有优缺点。

按面积计量简单,但不灵活;热量表计量准确,但得维护好表;通断时间面积法得注意控制时间;温度法计量得保证温度测量准。

选哪种方法好呢?这得看你的实际情况。

要是你家里人少,白天都不在家,那通断时间面积法可能适合你,不用的时候就关上“水龙头”省钱。

要是你对温度特别敏感,就想要个舒适的温度,不在乎钱,那温度法也许不错。

各种供热计量方法的总结

各种供热计量方法的总结

各种供热计量方法的总结第一篇:各种供热计量方法的总结各种供热计量方法的总结摘要本文主要阐述了国内热计量改造工程和新建工程中使用的几种供热计量方法的原理和各自优点、缺点,如户用热量表法,散热器热分配计法,流量温度法,通断时间面积法,温度法,通断时间(温度)面积法。

通过以上计量方法对比发现,各种方法都有其特点、适用条件,实际工程可根据其自身特点选择合适的计量方法。

关键词供热计量方法户用热量表法散热器热分配计法流量温度法通断时间面积法温度法通断时间(温度)面积法0 引言供热计量的目的在于推进城镇供热体制改革,在保证供热质量、改革收费制度的同【1】时,实现节能降耗。

近几年来,国家对于新建建筑强制安装热计量装置的规定得到了比较好的落实,既有建筑的热计量改造也进行的如火如荼,建筑能耗得到了明显的降低。

热计量这一新事物,经过十几年的探索和试验,形成两种计量理念、六种方法。

一种计量理念是“用多少热,交多少费”。

从国外引进的户用热量表法和散热器热分配表法、北京众利德邦公司研发的流量温度法、清华大学江亿院士研发的通断时间面积法都是遵循这一理念。

另一种热计量理念是:“享受多少温度,交多少费”。

哈工大方修睦教授研发的温度法,采用的就是这种计量理念。

综合以上几种计量方法,珠海爱迪生节能科技有限公司开发出了通断时间(温度)面积法供热计量方法。

本文就这几种供热计量方法进行简要介绍。

供热计量方法的简述1.1户用热量表法原理:该系统由各户用热量表以及楼栋热量表组成。

在每户进口的供暖环路上安装一块户用热量表,通过读取热量表的热量耗用数据,获得住户的热量消耗量,根据热量单价进行计价。

目前在新建建筑中,普遍使用一户一表的方式。

此种方式计量是否准确关键在于热量表的选择。

热量表根据流量传感器的形式可分为:机械式热量表、超声波热量表和电磁式热量表。

机械式热量表的初投资和流量测量精度相对较低,且传感器对轴承有严格要求和对水质有一定的要求。

超声波热量表的初投资相对较高,流量测量精度高、压损小、不易堵塞,但流量计的管壁锈蚀程度、水中杂质含量、管道振动等因素将影响流量计的精度。

几种常用热量表对比

几种常用热量表对比

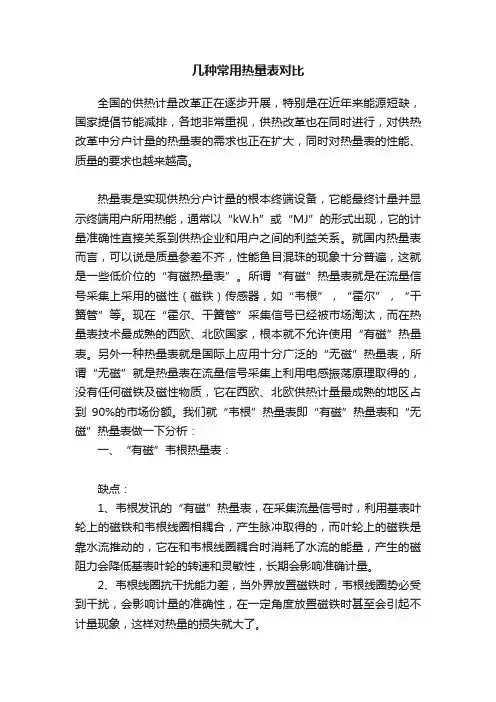

几种常用热量表对比全国的供热计量改革正在逐步开展,特别是在近年来能源短缺,国家提倡节能减排,各地非常重视,供热改革也在同时进行,对供热改革中分户计量的热量表的需求也正在扩大,同时对热量表的性能、质量的要求也越来越高。

热量表是实现供热分户计量的根本终端设备,它能最终计量并显示终端用户所用热能,通常以“kW.h”或“MJ”的形式出现,它的计量准确性直接关系到供热企业和用户之间的利益关系。

就国内热量表而言,可以说是质量参差不齐,性能鱼目混珠的现象十分普遍,这就是一些低价位的“有磁热量表”。

所谓“有磁”热量表就是在流量信号采集上采用的磁性(磁铁)传感器,如“韦根”,“霍尔”,“干簧管”等。

现在“霍尔、干簧管”采集信号已经被市场淘汰,而在热量表技术最成熟的西欧、北欧国家,根本就不允许使用“有磁”热量表。

另外一种热量表就是国际上应用十分广泛的“无磁”热量表,所谓“无磁”就是热量表在流量信号采集上利用电感振荡原理取得的,没有任何磁铁及磁性物质,它在西欧、北欧供热计量最成熟的地区占到90%的市场份额。

我们就“韦根”热量表即“有磁”热量表和“无磁”热量表做一下分析:一、“有磁”韦根热量表:缺点:1、韦根发讯的“有磁”热量表,在采集流量信号时,利用基表叶轮上的磁铁和韦根线圈相耦合,产生脉冲取得的,而叶轮上的磁铁是靠水流推动的,它在和韦根线圈耦合时消耗了水流的能量,产生的磁阻力会降低基表叶轮的转速和灵敏性,长期会影响准确计量。

2、韦根线圈抗干扰能力差,当外界放置磁铁时,韦根线圈势必受到干扰,会影响计量的准确性,在一定角度放置磁铁时甚至会引起不计量现象,这样对热量的损失就大了。

3、韦根发讯中的磁铁会吸附水中的铁屑,这是磁铁的性质决定的。

磁铁吸附铁质后,会增加磁铁面积,降低单位磁通量,影响计量的准确性,随着磁铁吸附铁质的增加而增大,能引起不计量,甚至基表不转动。

4、韦根发讯中的磁铁,在供热环境中长期浸泡在热水中,而磁铁淬火就失去磁性,在热水中,磁铁也会产生褪磁现象,当磁铁褪磁后,热量表自然也就不计量了。

几种常用热量表对比

几种常用热量表对比

几种常用热量表对比———李伟、陈文利、刘瑞峰全国的供热计量改革正在逐步开展,特别是在近年来能源短缺,国家提倡节能减排,各地非常重视,供热改革也在同时进行,对供热改革中分户计量的热量表的需求也正在扩大,同时对热量表的性能、质量的要求也越来越高。

热量表是实现供热分户计量的根本终端,它能最终显示终端用户所用热能,通常以“kW•h”或“MJ”的形式出现,它的计量准确性直接关系到供热企业和用户之间的利益关系。

就国内热量表而言,可以说是质量参差不齐,性能鱼目混珠的现象十分普遍,这就是一些低价位的“有磁热量表”。

所谓“有磁”热量表就是在流量信号采集上采用的磁性(磁铁)传感器,如“韦根”,“霍尔”,“干簧管”等。

现在“霍尔、干簧管“采集信号已经被市场淘汰,而在热量表技术最成熟的西欧、北欧国家,根本就不允许使用“有磁”热量表。

另外一种热量表就是国际上应用十分广泛的“无磁”热量表,所谓“无磁”就是热量表在流量信号采集上利用电感振荡原理取得的,没有任何磁铁及磁性物质,它在西欧、北欧供热计量最成熟的地区占到90%的市场份额。

我们就“韦根”热量表即“有磁”热量表和“无磁”热量表做一下分析:一、“有磁”韦根热量表:缺点:1、韦根发讯的“有磁”热量表,在采集流量信号时,利用基表叶轮上的磁铁和韦根线圈相偶合,产生脉冲取得的,而叶轮上的磁铁是靠水流推动的,它在和韦根线圈偶合时消耗了水流的能量,产生的磁阻力会降低基表叶轮的转速和灵敏性,长期会影响准确计量。

2、韦根线圈抗干扰能力差,当外界放置磁铁时,韦根线圈势必受到干扰,会影响计量的准确性,在在一定角度放置磁铁时甚至会引起不计量现象,这样对热量的损失就大了。

3、韦根发讯中的磁铁会吸附水中的铁屑,这是磁铁的性质决定的。

磁铁吸附铁质后,会增加磁铁面积,降低单位磁通量,影响计理的准确性,随着磁铁吸附铁质的增加而增大,能引起不计量,甚至基表不转动。

4、韦根发讯中的磁铁,在供热环境中长期浸泡在热水中,而磁铁淬火就失去磁性,在热水中,磁铁也会产生褪磁现象,当磁铁褪磁后,热量表自然也就不计量了。

五种热计量方法的介绍和比较

五种热计量方法的介绍和比较

二、热计量方案2.1 热计量方法依据《供热计量技术规程》(JGJ173-2009)及相关行业标准和做法,我国目前实施的热计量方法总的分为两种,一种是热量直接计量,一种是热量分摊计量。

热量直接计量方式是采用户用热量表直接结算的方法,对各独立核算用户计量热量。

热量分摊计量方式是在楼栋热力入口处(或热力站)安装热量表计量总热量,再通过设置在住宅户内的测量记录装置,确定每个独立核算用户的热量占总热量的比例,进而计算出用户的分摊热量,实现分户热计量。

用户热分摊方法主要有户用热量表法、通断时间面积法、温度法、散热器热分配法和流量温度法。

其中直接计量方式和户用热量表分摊法均采用户用热量表,且其在用户端实施方法基本一致,以下统称为户用热量表法。

增加计算方法及具体详细内容。

(1)户用热量表法通过安装在每户的户用热量表进行计量和分摊用户用热的方式,采用户作为分摊依据时,楼栋或者热力站需要确定一个热量结算点,由户表计量分摊总热量值。

图例:①——户用热量表,②——电动阀,③——温控装置,④——温控阀,⑤过滤器,⑥——测温球阀,⑦——热量表数据传输至载波模块户用热量表法可用于共用立管的分户独立室内供暖系统和地面辐射供暖系统。

户用热量表应符合《热量表》CJ 128的规定。

户内系统入口装置应由供水管调节阀、置于户用热量表前的过滤器、户用热量表及回水管截止阀组成。

安装户用热量表时,应保证户用热量表前后有足够的直管段。

(2)通断时间面积法通过控制安装在每户供暖系统入口支管上的电动通断阀门,根据阀门的接通时间与每户的建筑面积进行用户热分摊的方式。

以每户的供暖系统通水时间为依据,分摊建筑的总供热量。

对于接户分环的水平式供暖系统,在各户的分支路上安装室温通断控制阀,对该用户的循环水进行通断控制来实现该户的室温调节。

同时在各户的代表房间里放置室温控制器,用于测量室内温度和供用户设定温度,并将这两个温度值传输给室温通断控制阀。

室温通断控制阀根据实测室温与设定值之差,确定在一个控制周期内通断阀的开停比,并按照这一开停比控制通断调节阀的通断,以此调节送入室内热量,同时记录和统计各户通断控制阀的接通时间,按照各户的累计接通时间结合供暖面积分摊整栋建筑的热量。

几种热计量方法的介绍

几种热计量方法的介绍

应用范围
优缺点
温度差法广泛应用于工业生产、科研实验等 领域,如热量交换、燃烧过程、化学反应等。
优点包括高精度、高稳定性、快速响应等; 缺点包括对测量环境要求较高,如需严格控 制环境温度、气流等因素,同时对传感器精 度和校准也有较高要求。
05 能耗分摊法
能耗分摊法的原理和计算方法
能耗分摊法是一种基于能耗数据的热 计量方法,通过测量和计算建筑物内 各区域的能耗数据,将能耗费用分摊 给各个用户。
热量表的分类和特点
分类
根据测量原理和应用场合,热量表可 分为热水热量表和蒸汽 可靠性高、使用方便等特点,适用于 各种规模的热力站和热用户。
热量表的应用范围和优缺点
应用范围
热量表广泛应用于集中供热系统和区域供热系统,用于测量和计算供热系统的热量消耗, 实现按需供热和节能减排。
几种热计量方法的介绍
contents
目录
• 热量计量方法概述 • 热量表法 • 热流计法 • 温度差法 • 能耗分摊法
01 热量计量方法概述
热量计量方法的定义和重要性
定义
热量计量方法是指通过测量和计算热 量值的方法,用于评估能源消耗和能 源效率。
重要性
随着能源需求的增加和能源价格的上 涨,热量计量方法在能源管理、节能 减排、提高能源效率等方面具有重要 意义。
优点
热量表能够精确测量热能消耗,提供可靠的能耗数据,有助于实现能源管理和节能减排。 此外,热量表的使用还能促进供热系统的智能化和自动化,提高供热效率和服务质量。
缺点
热量表的安装和维护需要专业人员操作,成本较高。此外,热量表的价格也相对较高,可 能会增加供热系统的投资成本。
03 热流计法
热流计的原理和构造

主要比较了常用的几种供热计量器具的优缺点.

主要比较了常用的几种供热计量器具的优缺点.

主要比较了常用的几种供热计量器具的优缺点通断时间面积法与同类热计量产品的比较分户超声波热计量表:1、采用超声波技术测量供给用户的采暖流量,通过热电阻测试供给用户的采暖供回水温差。

2、热计量表在初次安装时需要型式强检,以后每两年需要拆下来进行计量校验《JJG225-2001热量表检定规程》,新疆只有科学院热能计量所可以实行校验。

3、计费管理方式依据《供热计量技术规程》(JGJ173-2009)“热表法”分摊方式比较复杂。

4、热表分摊方式目前是通过楼栋表数据减去每户的计量数据,差额再分摊到公摊面积上,然后再分摊的每户的计量数值上。

5、超声波热计量表只能计量,如果用户需要节能,必须调节温包式温控器,来调整供给的流量,以此来节能。

6、采用超声波热计量表出现等面积、等时间、同一栋楼不同的位置耗热量不同的弊端,如何来修正?7、安装方式上有限制,受供回水管道间距的限制,正常条件不大于1.6m,大于1.6m需要在积分器做补偿,但是不能大于6m8、维护复杂,虽然属于电子产品,可是内部有多重电子电路,流量采集、温度采集通过乘法器和采样时间积分得到一天的热量。

一旦损坏只有返厂维修,没有别的方法。

9、超声波热计量表的技术属于成熟技术应用,管理方式复杂,需要专人抄表,专人计算分摊,不同年代的建筑分摊方式相同,但是分摊系数不同。

受围护结构影响导致不同的建筑都得一步一步计算,没有通用性系数。

1 0、超声波探头容易受到结构的影响,导致采集流量数据包丢包计量冗余增加,计量精度降低的问题。

通过清洗可以恢复,但是需要校验才能达到计量要求。

分户IC采暖计费控制装置:1、采用时间芯片,测量用户使用热力公司采暖水的时间,通过记录控制阀的开关时间。

2、分户IC采暖计费控制阀初次安装不需要校验,在未来的使用也不需要校验,因为使用的是国家授时芯片,每十年的误差103、计费管理方式依据《供热计量技术规程》( JGJ173-2009)“通断时间面积法”4、分户IC采暖计费控制装置分摊方式,用楼栋表的数值除以建筑面积得到每平方的热量乘以用户的使用时间和用户的建筑面积。

各种供热计量方法的总结

各种供热计量方法的总结

各种供热计量方法的总结摘要本文主要阐述了国内热计量改造工程和新建工程中使用的几种供热计量方法的原理和各自优点、缺点,如户用热量表法,散热器热分配计法,流量温度法,通断时间面积法,温度法,通断时间(温度)面积法。

通过以上计量方法对比发现,各种方法都有其特点、适用条件,实际工程可根据其自身特点选择合适的计量方法。

关键词供热计量方法户用热量表法散热器热分配计法流量温度法通断时间面积法温度法通断时间(温度)面积法0 引言供热计量的目的在于推进城镇供热体制改革,在保证供热质量、改革收费制度的同时,实现节能降耗【1】。

近几年来,国家对于新建建筑强制安装热计量装置的规定得到了比较好的落实,既有建筑的热计量改造也进行的如火如荼,建筑能耗得到了明显的降低。

热计量这一新事物,经过十几年的探索和试验,形成两种计量理念、六种方法。

一种计量理念是“用多少热,交多少费”。

从国外引进的户用热量表法和散热器热分配表法、北京众利德邦公司研发的流量温度法、清华大学江亿院士研发的通断时间面积法都是遵循这一理念。

另一种热计量理念是:“享受多少温度,交多少费”。

哈工大方修睦教授研发的温度法,采用的就是这种计量理念。

综合以上几种计量方法,珠海爱迪生节能科技有限公司开发出了通断时间(温度)面积法供热计量方法。

本文就这几种供热计量方法进行简要介绍。

1供热计量方法的简述1.1户用热量表法原理:该系统由各户用热量表以及楼栋热量表组成。

在每户进口的供暖环路上安装一块户用热量表,通过读取热量表的热量耗用数据,获得住户的热量消耗量,根据热量单价进行计价。

目前在新建建筑中,普遍使用一户一表的方式。

此种方式计量是否准确关键在于热量表的选择。

热量表根据流量传感器的形式可分为:机械式热量表、超声波热量表和电磁式热量表。

机械式热量表的初投资和流量测量精度相对较低,且传感器对轴承有严格要求和对水质有一定的要求。

超声波热量表的初投资相对较高,流量测量精度高、压损小、不易堵塞,但流量计的管壁锈蚀程度、水中杂质含量、管道振动等因素将影响流量计的精度。

各种热计量表的主要性能对比表

各种热计量表的主要性能对比表

序号项目第一代热表(机械表)第二代热表(超声波表)第三代热表(SST创新技术)1流量计发展情况1 用热水表或冷水表改装做为旋翼式热量表流量计机表,工艺粗糙,误差较大,由于国内水质太差,其长期可靠性根本经不起实际工况考验,不符合计量使用,但价格较低,有一定市场。

2 国家采取热计量后,各地的热计量表生产企业如雨后春笋般一下子冒出来几百家,其技术基本是大家相互模仿,没有真正投入研究,其产品基本属于拼凑组装,采用伪劣传感器电子元件,跑、冒、滴、漏时有发生,性能根本无法投入到实际计量中使用,很多生产厂家为了省钱甚至没有真正进行出厂检测环节。

3 积分仪部分基本属于拿来主意拼装而成,密封性极差。

4 经销商销售较多,鱼龙混杂,售后服务问题较多。

5 热量表安装上后会在一定程度上影响供热,不太适合于国内的供热水系统1 超声波流量计技术源于欧洲,目前大规模的应用于在自来水表的流量检测,随着第一代热量表的问题暴露后,多个厂家开始研究和仿制超声波流量检测技术,并用于热量表的流量检测中。

2 超声波表技术在国内的应用发现,供热系统的水质会引起超声波反射片腐蚀积垢,并引起超声波信号变弱甚至信号丢失的问题,导致无法计量。

3 超声波检测技术在供热系统的应用还需要进一步的完善,否则将会在热量表进入计费阶段引起不必要的麻烦。

4 超声波热量表在实际使用中对供热的影响较小,但由于结垢的问题,热量表流量计需要定期进行清洗,需要投入大量的人力物力。

超声波热量表在一定程度上满足了供热的目标但计量目标却很难实现。

1 SST技术是通过总结第一代和第二代热量表的共同优缺点,全新开发的新技术热量表。

2 SST技术是一种全新材料生产的符合中国供热水质的新型产品,其特点是:防水性强、防堵塞、寿命长、压损小、安装方便、无磁材料、对称结构、直通管路、横向双置信号采集系统、任意方向安装。

3 采用无磁技术进行流量检测,能有效的防止水质不好对信号传输的影响4 SST技术热量表在应用中对供热不会有影响,同时稳定的信号处理方式能实现长久的精准计量,同时满足了供热、计量的双重目标。

浅谈常用的热量计量仪表

浅谈常用的热量计量仪表

浅谈常用的热量计量仪表【摘要】加快热计量收费的改革进程对节约能源都具有重要意义,我国对热量表的需求量大,研制开发低成本、符合国际标准的热量表是大势所趋。

本文介绍两种常见的热量计量仪表。

【关键词】热量计量;热量表;热量分配表按照国家节能法的要求,生活用能必须计量向用户收费。

这是适应市场经济要求的一项重大改革,是供热企业改变运行机制的重要举措,是促进建筑节能工作的一项根本措施。

我们只有遵循市场经济规律,把热作为商品,由用户自行调节控制使用,并按实用热量合理收费,才能调动热和供热两方面的积极性,进而促进节能。

一、热量表热量表由一个热水流量计、一对温度传感器和一个积算仪组成.仪表安装在系统的供水管上,并将温度传感器分别装在供、回水管路上。

一段时间内用户所消耗的热量为所供热水的流量和供回水的焓差的乘积对时间的积分,热量表就是利用这个原理,用热水流量计测量逐时的流量并用温度传感器测量逐时的供回水温度,将这些数据输入积算仪积分计算就能得出用户所用的热量。

热量表的测量原理明确,测量数值准确,而且直观、可靠、读数方便,技术比较成熟。

我国已有相应的行业标准《热量表》(CJ/T128-2000),国际上有欧洲标准EN1434(热计量表)。

热量表依据流量计测量方式的不同可以分为电磁及超声波式、机械式和压差式。

其中机械式有耗电少、抗干扰性好、安装维护方便和价格低廉的优点,因此现在应用的比较多,如法国和德国,机械式流量计的比例高达90%,但是机械式的表在水中杂质较多时精度会受到较大的影响。

超声波式的特点是量程大、计量精度较高、压损较少,但是易受管壁锈蚀程度、水中泡沫或杂质含量、管道震动的影响,价格较机械式贵很多。

二、热量分配表热量分配表是通过测定用户散热设备的散热量来确定用户的用热量的仪表。

它的使用方法是:在集中供热系统中,在每个散热器上安装热量分配表,测量计算每个住户用热比例,通过总表来计算热量;在每个供暖季结束后,由工作人员来读表,根据计算,求得实际耗热量。

几种热计量方法的介绍

几种热计量方法的介绍
几种热计量方法的介绍
1
目前的热计量方法种类
蒸发式
户用热量表计量
散热器热分配计
电子式


户用热量表分摊

楼栋总表+分摊


流量温度法
按面积收费
通断时间面积法
2
居住模式的差异
• 两个突出问题 – 建筑端部顶层耗热多的问题。 • 相同室温,中间用户:顶层端部用户=1:2.5 – 户间传热问题
3
户用热量表直接计量
11
流温法
• 原理
– 认为流量的比例不变,利用超 声波流量计事先测算出每个立 管或支路的流量比例关系,
– 测量散热器进出口温差计算出 每组散热器的散热量,对楼栋 总热量进行用户热分摊
– 调节方法是散热器入口的三通 阀。
– 主要应用单管垂直系统
12
流温法的优缺点
• 优点
– 较直观
• 缺点
– 该方法的本质计量的仍是用户实际耗热量,仍无法解决在户间墙传 热,建筑端部、顶层耗热多的问题
16 16
怎么调节?
• 位式通断调节
– 散热器热惯性远大于风机盘管,这样大的
惯性使得调节容易滞后,导致室温超调
19℃
21℃
20℃
智能通断调节方法
由用户设定温度与室内实际温度之差及其变化确定一个 周期内阀门开启的时间比例(阀门开启占空比)
根据每个周期要求的时间比例“开/闭”阀门
ON 0.50
0.33
– 耗热量修正
• 欧洲仍有争议,也不是统一的做法 • 丹麦、波兰和瑞典采用。丹麦和波兰简单修正;瑞典定义了一套复杂
的修正方法;德国不修正
– 公寓的收费管理模式的差异

简要分析分户热计量四种方法优缺点

简要分析分户热计量四种方法优缺点

简要分析分户热计量四种方法优缺点简要分析分户热计量四种方法优缺点一、散热器热分配计法原理和类型:利用散热器热分配计所测量的每组散热器的散热量比例关系,对建筑的总供热量进行分摊。

有蒸发式、电子式及电子远传式三种。

优点:安装简单,适用于新建和改造的散热器供暖系统,对于既有供暖系统的热计量改造比较方便、灵活性强。

缺点:其前提是热分配计和散热器需要在实验室进行匹配试验,得出散热器的对应数据才可应用,中国散热器型号种类繁多,给分配计的检定工作带来了不利因素。

需要入户安装和每年抄表换表等。

二、户用热量表法原理和类型:机械式、电磁式、超声波式优点:计量的是系统供热量,比较直观,容易理解缺点:投资高或者故障率高,故障率主要有两个方面:水质处理不好容易堵塞;仪表运动部件难以满足供热系统水温高、工作时间长的使用环境。

三、流量温度法原理和类型:利用每个立管或分户独立系统与热力入口流量之比相对不变的原理,结合现场测出的流量比例和各分支三通前后温差,分摊建筑的总供热量。

流量比例是每个立管或分户独立系统占热力入口流量的比例。

优点:适合既有建筑垂直单管顺流式系统的热计量改造,还可用于共用立管的按户分环供暖系统,也适用于新建建筑散热器供暖系统。

它计量的是系统供热量,比较容易为业内人士接受,计量系统安装的同时可以实现室内系统水力平衡的初调节及室温调控功能。

缺点:前期计量准备工作量较大。

四、通断时间面积法原理和类型:以每户的供暖系统通水时间为依据,分摊建筑的总供热量。

优点:应用较直观,可同时实现温室控制功能,使用按户分环、室内阻力不变的供暖系统。

缺点:不能实现分室的温控,它测量的不是供热系统给予房间的供热量,而是根据供暖的通断时间再分摊总热量,二者存在着差异,如散热器大小匹配不合理,或者散热器堵塞,都会对测量结果产生影响,造成计量误差。

计量供热中热计量方法的选择

计量供热中热计量方法的选择

计量供热中热计量方法的选择实行计量供热的目的既是节约能源和保护环境,也是保证供热事业的可持续发展,要解决的问题:一是热量的正确计量;二是热费的合理分摊就目前的计量技术而言,对热量的计量可以达到相当准确的程度。

而对于具体的供热系统对象来说,从技术和经济方面的考虑,并不需要追求过高的精确度,而是保证计量系统在满足一定精度要求的同时还要有足够的稳定和持续可靠的运行特性。

目前欧盟各国在供热工程中采用的热量计量系统分两大类:第一类是热量表,其原理是通过对流量和进、出口温度差的测定而由积算装置求得热量。

按流量计的类型,可分为叶轮式、涡轮式、涡结式、超声波和电磁式等类型。

第二类是热分配表,分蒸发式和电子式两种。

这类表不属于直接计量式仪表,它必须有热量表的配合。

它的特点是能够反一个大型热量表所计量的整个计量单元的总热量分配到每个用户的各个房间。

对此欧盟都有相应的标准:EN1434-热计量表;EN835-蒸发式热分配表;EN834-电子式热分配表;这些标准都源于德国标准DIN4713,其中包括了热计量表、蒸发式热分配表、电子式热分配表和热量分摊计算方法的标准等内容。

选用什么样的热计量系统,一般根据以下5个条件:①根据技术标准考虑所要采用的计量系统的可行性;②计量系统的误差分析;③在读取测量数据时对用户的影响;④每年系统计量与结算所花费的费用;⑤用户对所彩的计量系统的认可程度,这其中最重要的是为了进行供热系统的热计量和热费分摊计算每年到底要花费多少钱。

因为热计量的目的是要节省能源,减少用户的热费开支,所以在德国的"节能法"第5第第一款(EnEG § 5Abs.1)规定:为供热计量而花费的总费用不应超过实行计量供热节能所省下来的费用。

这样就必须解决两个问题:一是实行计量供热到底能节省多少钱;二是采用不同的计量方法,各需要多少钱。

为此,德国政府曾委托汉堡的GEWOS城市、地区和经济研究所对使用多年的建筑进行了研究,结果指出:节能数额至少为总热费的15%。

集中供热常见热计量方式比较

集中供热常见热计量方式比较

集中供热常见热计量方式比较根据我国《供热计量技术规程》(JGJ173-2009)及相关行业标准和做法,目前实施的热计量方法分为两种:一种是热量直接计量,一种是热量分摊计量。

热量直接计量方式是采用户用热量表直接结算的方法,对各独立核算用户计量热量。

热量分摊计量方式是在楼栋热力入口处(或热力站)安装热量表计量总热量,再通过设置在住宅户内的测量记录装置,确定每个独立核算用户的热量占用总热量的比例,进而进算出用户的分摊热量,实现分户热计量。

用户热分摊方法主要有户用热量表法、通断时间面积法、流量温度法、散热器热分配法和温度法。

其中直接计量方式和户用热量表分摊法均采用户用热量表,且其在用户端实施方法基本一致,以下统称为户用热量表法。

(1)户用热量表法通过安装在每户的户用热量表进行计量和分摊用户用热的方式,采用户作为分摊的依据时,楼栋或者热力站需要确定一个热量结算点,由户表计量分摊总热量值。

户用热量表法可用于共用立管的分户独立室内供暖系统和地面辐射供暖系统。

户用热量表应符合《热量表》(CJ128)的规定。

户内系统入口装置应由供水管调节阀、置于户用热量表前的过滤器、户用热量表及回水管截止阀组成。

安装户用热量表时,应保证户用热量表前后有足够的直管段。

(2)通断时间面积法通过控制安装在每户供暖系统入口支管上的电动通断阀门,根据阀门的接通时间与每户的建筑面积进行用户热分摊的方法。

以每户的供暖系统通水时间为依据,分摊建筑的总供热量。

对于接户分环的水平式供暖系统,在各户的分支路上安装室温通断控制阀,对该用户的循环水进行通断控制来实现该户的室温调节。

同时在各户的代表房间里放置室温控制器,用于测量室内温度和供用户设定温度,并将这两个温度值传输给室温通断控制阀。

室温通断控制阀根据实测室温与设定值之差,确定在一个控制周期内通断阀的开停比,并按照这一开停比控制通断调节阀的通断,以此调节送入室内的热量,同时记录和统计各户通断控制阀的接通时间,按照各户的累积接通时间结合供暖面积分摊整栋建筑的热量。

机械式、超声波式、电磁式热量表性能特点对比分析

机械式、超声波式、电磁式热量表性能特点对比分析

机械式、超声波式、电磁式三种热量表性能对比分析任何仪表的基本性能、功能和使用质量基本上都取决于仪表的基本工作原理、仪表的整体设计方案、仪表的制造加工工艺以及仪表如何正确安装适用。

当前热量表市场已经形成产品的主要类型的热量表有机械式热量表、电磁式热量表、超声波式热量表三种。

一、三种主要类型热量表基本性能好和功能优缺点对比机械式、超声波、电磁式三种热量表比对二、对比的具体说明1.机械式热量表(用机械叶轮式流量计检测载热流体流量)(1)优点❒结构和生产工艺简单,因此价格低廉。

❒功耗相对低,可采用内置式锂电池供电。

(2)缺点❒易损件较多,可动部件叶轮的存在极易造成其本身及测量腔体结垢,甚至堵塞,尤其水质量差时更为严重,工作可靠性和稳定性较低。

❒可动部件叶轮轴心在较长时间或较高流速运行后极易磨损,水质带有腐蚀性时尤为突出,因此工作的耐久性较低,使用寿命相对较短。

❒其测量腔体内叶轮的存在会产生较大的压力损失,降低了供暖管网输送能力,尤其对旧管网改造带来困难。

❒流量测量精度相对不高,对流体的流速也有一定的要求,流速较低时不能有效计费。

2.超声波热量表(用超声波式流量计检测载热流体流量)(1)优点❒测量管内无可动部件,堵塞不太严重。

❒安装无特殊要求,既可水平安装亦可垂直安装。

❒能满足腐蚀性载热流体对测量的要求。

(2)缺点❒单通道的超声波检测流量,仅对超声波束通过流速场局部采样检测流速(即点速采样),因此流量监测精度不太高,如采用多通道超声波检测方式,价格又相对较高,市场难以承受;❒如果测量管道管壁或超声反射片出现结垢层,致使超声波发生折射或反射,从而极大地影响测量的准确度,甚至于致使信号消失而无法正常工作,因此要求对载热流体作除垢处理。

❒当流体含有较大、过多颗粒或气泡及流体“絮状物”时,超声波信号质量和强度就会下降,从而影响测量的准确度和可靠度,因此水质对超声波热能表的测量性能也有较大的影响。

❒超声波信号在流体中的传播速度及超声换能器性能对温度比较敏感,因此被测流体温度变化对超声波热能表测量准确度有明显影响。

三种住宅供暖热计量方式的比较

三种住宅供暖热计量方式的比较
☆惠群,男,1964年11月生,大学,研究员,副总工程师 130011长春市正阳街4326号 (0431)82725245 E-mail:huiqun55@sina.corn
收稿开期:2009-01-08
万方数据
·忽· 专业论坛
暖通窄调HV&AC 2009年第39卷第7期
在各户的支路上安装室温通断控制阀,用于对该用户
暖通牢调HV&AC 2009年第39卷第7期
专业论坛 ·刃·
三种住宅供暖热计量 方式的比较
吉林省建筑设计院有限责任公司惠群☆
摘要介绍了住宅供热计量试点中采用的热表法、通断时间法、温度法3种主要热计量方 式,对其优缺点进行了分析,认为从可操作性、经济性上看温度法更趋合理。
关键词热计量热表法通断时间法温度法
户建筑面积折算出的热用户的实际用热量,室内温度越高
散热器的循环水进行通断控制来实现该户的室温控制。同
代表实际舒适度越高,消耗的热量也越多,分摊建筑人口热
时在各户的代表房间里放置窜温控制器,用于测慑室内温
表所计量的总热鼍也越多,缴纳热费也越高;反之亦然。该
度和供用户设定温度。室温通断控制阀根据实测室温与设 定值之差,确定在一个控制周期内通断阀的开停比,并按照
典型房问设置一个温度传感器,测量室内温度,通过采集器
暖效果。如果供暖期的室温维持较高,那么该用户分摊的
采集的窒内温度经通信线路送到热繁采集显示器,并送至
热费也应该较多,基本符合相同的室内舒适度缴纳相同热
热量计算分配器,按照规定的程序将供暖人口处热量表计
费的原则。从可操作性、经济性上看,温度法也更趋合理。
E23沈阳市城乡建设委员会.GB 50242--2002 建筑给
水排水及采暖工程施工质量验收规范[s].北京:中国

热量表流量计量比对分析

热量表流量计量比对分析
力验证计划的建立运作[S].北京:中国标准出版社,1999.
72 科学与信息化2021年3月下
之间具有良好的一致性。
参考文献 [1] JJG225-2001.国家质量监督检验检验总局.热能表检定规程[S].北
京:中国计量出版社,2001. [2] JJF1059-1999.国家质量技术监督局.测量不确定度评定与表示
[S].北京:中国计量出版社,1999. [3] 李庆忠,李春燕.两种计量比对[J].计量技术,2006(3):42-44. [4] GB/T15483.1-1999.利用实验室问比对的能力验证第一部分:能
1.2 比对试验方法
本次比对采用分量比对的方法,对流量值进行比对,在 (50±5)℃水温下,选择流量点为3500L/h,进行6次重复性测 量,确定超声波热量表的流量示值误差为测量结果。本次比对 采取“星形式”路线[1]。
