GZMCW高频开关直流电源屏使用操作手册湖南科明电源有限公司(一) 概述GZMC(W)系列直流电源柜可用于发电厂、变电所、通讯部门,工矿企业作不间断直流控制,保护电源,继电保护和电磁操作机构分合闸电源等各类低压设备用电,也可用于一般工厂、企业变配电室,发电站作直流分合闸电源,应急灯光照明等,并可按用户要求配备双路交流电源进线,另一路可自动切换投入,以提高供电的可靠性。

(二) 功能及特点本装置由电源整流充电系统,配电馈线系统,电池系统及附加保护装置等单元组成。

整流充电单元系智能高频开关整流成套装置,控制系统采用美国MOTOROLA公司的MC68HCO5系列单片机作为主控制模块,大量运用了微带原理及线性快速反馈系统。

通过CPU双重控制电路的控制、检测、采样、退出等实现CPU死机保护,控制模块具有自诊断功能,使控制模块因自身原因造成系统异常时能自动(或手动)进入系统紧急状态(转入较安全的浮充状态),还能实现对电力模块的运行状态进行实时监控及故障反馈,使其本身具备了较高可靠性。

电力模块采用先进的尖峰抑制器件及EMI滤波电路,由全桥整流电路,将三相交流电整流为直流,再由DC/DC高频变换电路(300KHZ)把所得的直流电逆变成稳定可控的直流输出。

电流保护采用双臂式全向保护电路,避免了开关电路本身所存在的偏磁,逆变桥臂直通等影响。

保证模块瞬态过程(负载突变、短路、参数浮移等)中工作的稳定性,控制电路采用了双电压环(输出电压、电感电压)及峰值电流环三环反馈系统,具有很高的功态响应速度和系统稳定性,同时对于均流控制采用双重均流控制,使模块自适应PWM均流控制均流(通过控制器),电力模块既可受控于控制模块输出设定值,又可独立工作在设定的自控状态。

电力模块本身既可单机自控工作完成各种基本功能,又可并联组合工作在控制模块控制状态,完成组合输出,实现集中监控,确保智能高频开关整流装置系统运行的双重保险。

充电系统电气工作原理框图如图1所示:图 1(三) 使用条件1、海拔高度≤2000m2、相对湿度≤90%3、环境温度 -15~+45摄氏度4、工作环境室内安装5、无剧烈振动与冲击6、无强电磁干扰7、无严重扬尘,无易燃、易爆、易腐蚀气体、导电尘埃、无严重霉菌。

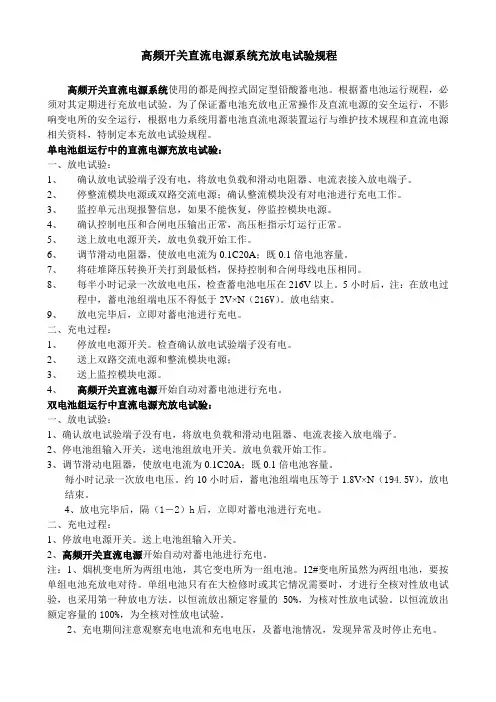

高频开关直流电源充放电操作规程

高频开关直流电源充放电操作规程

高频开关直流电源系统充放电试验规程高频开关直流电源系统使用的都是阀控式固定型铅酸蓄电池。

根据蓄电池运行规程,必须对其定期进行充放电试验。

为了保证蓄电池充放电正常操作及直流电源的安全运行,不影响变电所的安全运行,根据电力系统用蓄电池直流电源装置运行与维护技术规程和直流电源相关资料,特制定本充放电试验规程。

单电池组运行中的直流电源充放电试验:一、放电试验:1、确认放电试验端子没有电,将放电负载和滑动电阻器、电流表接入放电端子。

2、停整流模块电源或双路交流电源;确认整流模块没有对电池进行充电工作。

3、监控单元出现报警信息,如果不能恢复,停监控模块电源。

4、确认控制电压和合闸电压输出正常,高压柜指示灯运行正常。

5、送上放电电源开关,放电负载开始工作。

6、调节滑动电阻器,使放电电流为0.1C20A;既0.1倍电池容量。

7、将硅堆降压转换开关打到最低档,保持控制和合闸母线电压相同。

8、每半小时记录一次放电电压,检查蓄电池电压在216V以上。

5小时后,注:在放电过程中,蓄电池组端电压不得低于2V×N(216V)。

放电结束。

9、放电完毕后,立即对蓄电池进行充电。

二、充电过程:1、停放电电源开关。

检查确认放电试验端子没有电。

2、送上双路交流电源和整流模块电源;3、送上监控模块电源。

4、高频开关直流电源开始自动对蓄电池进行充电。

双电池组运行中直流电源充放电试验:一、放电试验:1、确认放电试验端子没有电,将放电负载和滑动电阻器、电流表接入放电端子。

2、停电池组输入开关,送电池组放电开关。

放电负载开始工作。

3、调节滑动电阻器,使放电电流为0.1C20A;既0.1倍电池容量。

每小时记录一次放电电压。

约10小时后,蓄电池组端电压等于1.8V×N(194.5V),放电结束。

4、放电完毕后,隔(1-2)h后,立即对蓄电池进行充电。

二、充电过程:1、停放电电源开关。

送上电池组输入开关。

2、高频开关直流电源开始自动对蓄电池进行充电。

GWS-6智能型高频开关电源直流屏使用说明书

GWS-6智能型高频开关电源直流屏使用说明书

GZG62系列智能高频开关电源直流柜使用说明书一、简介:GZG62系列智能型高频开关直流电源柜是我公司按照电力部订货技术条件《DL/T459-92》,结合多年的直流电源系统的研制及制造经验而开发的新一代无人值守电源系统。

它综合了高频开关技术和计算机技术,功率输出单元采用模块化(N+1)冗余设计,监控单元采用高性能高速PLC,显示操作单元采用PWS人机界面触摸屏,系统配置灵活。

使用操作简单、自动化程度高、可靠性高、维护简便,可带电热插拔等优点。

具有“遥控、遥测、遥信、遥调“功能,是新型的高品质直流操作电源。

适用于500KV及以下变电站、发电厂等无人值守场所。

二、使用条件:1.海拔高度不超过3000m2.环境温度-5℃~+55℃3.日平均相对湿度不大于90%4.无强烈振动和冲击、无强电磁场干扰5.周围无严重尘土、爆炸性介质、腐蚀金属和破坏绝缘的有害气体、导电微粒及严重有霉菌6.垂直倾斜度不大于50三、型号含义及说明GZG62 - / / -电池种类M:阀控式密封铅酸免维护电池额定直流输出电流(A)额定直流输出电压(V)电池额定容量(Ah)、双组电池×2设计序号智能型高频开关电源直流柜设计序号:采用PWS人机界面触摸屏+PLC+高频开关电源模块组成的系统四、技术指标:GZG62系列智能高频开关电源直流屏技术参数及指标五、系统组成及特点:本系列产品由一列或一列以上柜体组成。

分别为充电柜、馈电柜及若干电池柜组成。

全套产品由新型PWS智能型人机界面触摸屏、高速高性能、高频开关电源模块及电流电压采样部分组成。

充电柜显示操作单元:GZG62型采用新型PWS智能型人机界面触摸屏。

操作界面直观,可方便地设置系统的运行参数及调整整流电源模块的开关机。

多达上百幅参数画面可显示系统所有运行参数,包括各单体电池(组)的电压参数。

先进的显示屏触摸式操作方式替代了传统的按钮操作,进一步提高了系统的可靠性。

模块输出单元:选用国产高频开关电源模块。

PB20AD 交直流电源 使用说明书

PB20AD 交直流电源 使用说明书

PB20AD
交直流电源
使用说明书
石家庄汉迪科技有限公司
一、功能
PB20AD 高频开关型交直流电源针对断路器测试而设计。

适用于断路器储能电机电源、合分闸控制电源。

二、技术参数
1.输出电压:直流5~270V/20A
交流5~260V/20A
2.稳压精度:±1%
3.纹波系数:≤1%
4.工作电源:198~264V AC,47~63Hz
5.工作条件:温度-10℃~50℃,湿度≤90%RH,不结露
6.尺寸:492×392×218mm
7.重量:11kg 三、面板示意电源开关电压显示屏电压调节旋钮电源输出控制
按钮
电源输出端子过流、过
热、交流、直流指示灯交直流切换开关
电源插座
接地端子
四、使用方法
1、使用前请核对输入电源电压,本机使用交流198~264V电源电压。

2、接地接线柱应可靠接地。

3、接通电源开关,选择输出交流或直流,调节电压至欲输出的电压值,按下输出控制按钮即可输出电压。

4、断开输出控制按钮前应将电压调至0V或确认输出回路无电流。

5、严禁在带载状态下断开输出控制按钮。

PZ61-2000高频开关直流操作电源系统技术说明书要点

PZ61-2000高频开关直流操作电源系统技术说明书要点

PZ61-2000高频开关直流操作电源系统技术说明书V2.0---------------------------------------------------------------------------------------许继电源有限公司2008年12月1.直流操作电源的发展历程发电厂和变电站中,为控制、信号、保护和自动装置(统称为控制负荷),以及断路器电磁合闸、直流电动机、交流不停电电源、事故照明(统称为动力负荷)等供电的直流电源系统,通称为直流操作电源。

1.1直流操作电源的历史根据构成方式的不同,在发电厂和变电站中应用的有以下几种直流操作电源:电容储能式直流操作电源:是一种用交流厂(站)用电源经隔离整流后,取得直流电为控制负荷供电的电源系统。

正常运行时,它给与保护电源并接的足够大容量的电容器组充电,使其处于荷电状态;当电站发生事故时,电容器组继续向继电保护装置和断路器跳闸回路供电,保证继电保护装置可靠动作,断路器可靠跳闸。

这是一种简易的直流操作电源,一般只是在规模小、不很重要的电站使用。

复式整流式直流操作电源:是一种用交流厂(站)用电源、电压互感器和电流互感器经整流后,取得直流电为控制负荷供电的电源系统,在其设计上,要在各种故障情况下都能保证继电保护装置可靠动作、断路器可靠跳闸。

这也是一种简易的直流操作电源,一般只是在规模小、不很重要的电站使用。

蓄电池组直流操作电源:由蓄电池组和充电装置构成。

正常运行时,由充电装置为控制负荷供电,同时给蓄电池组充电,使其处于满容量荷电状态;当电站发生事故时,由蓄电池组继续向直流控制和动力负荷供电。

这是一种在各种正常和事故情况下都能保证可靠供电的电源系统,广泛应用于各种类型的发电厂和变电站中。

以上电容储能式和复式整流式直流操作电源系统,在六、七十年代有较多的应用,八十年代以后,由于小型镉镍碱性蓄电池和阀控式铅酸蓄电池的应用,这种操作电源在发电厂和变电站中已不再采用。

高频开关直流电源柜说明书V01

高频开关直流电源柜说明书V01

高频开关直流电源柜说明书V01————————————————————————————————作者:————————————————————————————————日期:GZDW33系列微机控制型高频开关直流电源柜使用说明书苏州中兴龙源电气有限公司第一章概述 (7)1.1. ................................................................................................................... 用途71.2. ...................................................................................................... 系统特点71.2.1.高性能 (7)1.2.2.高智能化 (7)1.2.3.高品质 (8)1.1. ...................................................................................................... 参照标准81.2. ......................................................................................... 工作原理简介91.3. ................................................................................... 型号定义和说明101.4. ...................................................................................................... 系统参数101.4.1.10A、5A系列充电模块组成系统的技术参数 (10)1.4.2.20A、10A充电模块组成系统的技术参数 (12)1.5. ...................................................................................................... 使用条件14第二章系统结构 (15)第三章系统基本模块 (16)3.1. ...................................................................................................... 充电模块163.2. ............................................................................................................ 蓄电池163.3. ......................................................................................... 配电控制模块173.4. ................................................................................... 交流电压采样板173.5. ................................................................................... 直流电压采用板173.6. ................................................................................... 交流自动切换盒183.7. ................................................................................................ 防雷器单元183.8. ................................................................................................ 绝缘监测仪183.9. ................................................................................................ 电池监测仪183.10.PWS人机界面触摸屏 (19)第四章系统操作指南 (21)4.1. ...................................................................................................... 操作说明214.2. ...................................................................................................... 系统开机214.3. ................................................................................................ 设定触摸屏214.4. ............................................................................................................ 主菜单错误!未定义书签。

直流系统使用说明书

直流系统使用说明书

Power`Sun智能高频开关直流电源系统技术手册武汉国测科技股份有限公司目录1.Power`Sun直流系统 (4)1.1 适用范围 (4)1.2 系统特点 (4)1.3 系统技术参数 (4)1.4 系统方案选择 (5)2. Power`Sun直流系统参数计算 (6)2.1 系统负荷电流计算 (6)2.2 系统电池容量选择 (6)2.3 整流模块电流计算 (6)2.4 充电模块选择 (6)2.5 系统类型选择 (7)2.6 系统接线方案选择 (7)2.7 系统选配单元选择 (7)3.PS2主监控 (8)3.1 PS2主监控功能 (8)3.2 PS2主监控硬件说明 (9)3.3 PS2主监控操作说明 (13)4.K1B05 (K1B07、K1A10)整流模块 (19)4.1 K1B05 (K1B07、K1A10)工作原理及特点 (19)4.2 K1B05 (K1B07、K1A10)主要技术指标 (19)4.3 K1B05 (K1B07、K1A10)面板说明 (21)4.4 K1B05 (K1B07、K1A10)功能说明 (21)4.5 K1B05 (K1B07、K1A10)模块技术特色 (22)5. PM3A交流监控单元 (23)5.1 PM3A单元功能 (23)5.2 PM3A基本原理框图 (24)5.3 PM3A技术参数 (24)5.4 PM3A接口说明 (24)5.5 PM3A结构与安装 (25)5.6 PM3A交流接触器接线说明 (26)5.7 PM3A单元设置说明 (26)5.8 PM3A交流采样信号接线 (26)6.PM2J绝缘检测单元 (27)6.1 PM2J单元功能 (27)6.2 PM2J基本原理框图 (27)6.3 PM2J技术参数 (27)6.4 PM2J接口说明 (27)6.5 PM2J结构与安装 (29)6.6 PM2J单元接线说明 (29)7.FLQ防雷器 (31)7.1 FLQ工作原理及特点 (31)7.2 FLQ主要技术指标 (31)7.3 FLQ接口说明 (31)7.4 FLQ结构与安装 (31)7.5 使用说明 (31)1.Power`Sun直流系统1.1 适用范围本方案适合于小于100Ah及以下的直流系统,适用于开闭所、10KV用户站、小型35KV变电站。

微机控制高频开关电源柜使用说明书-艾默生讲解

微机控制高频开关电源柜使用说明书-艾默生讲解
这种均流方案的优点表现在两方面:
1.均分负载不平衡小于5%(通常在3%左右)。
2.作为“主模块”的充电模块是通过比较任意产生的,当“主模块”因某种原因退出工作(电气上完全隔离)后,系统将自动再比较出一个输出电流最大的模块作为“主模块”,并自动重新调整输出,达到新的平衡。这样可以避免模块出现故障时造成系统崩溃。
电 压 等 级:220V/110V/48V
蓄电池容 量:选配
柜 体 数 量:根据具体配置情况而定
出线数量及容量:选配
柜体颜色及尺寸:选配
第二部分 模块说明
2.1主要功能和性能
21.1主要功能
充电模块的主要功能是实现AC/DC变换,此外,还有系统控制、告警等功能。
自动/手动控制
充电模块具有自动/手动控制功能,在自动工作方式下,充电模块接收来自监控模块的指令。通常情况下,所有合闸模块应工作于自动状态下,以实现监控模块对电池的智能管理。手动状态下,有模块面板上的电位器来调节模块的输出电压。
1、系统采用了高频开关电源模块并采用N+1模式运行,电压质量和系统可靠性大大提高
2、系统采用了微机系统监控,实现了系统和蓄电池的智能化管理和远程通讯,可实现电站无人职守。
四、使用条件
户内使用
环境温度:-5-45℃
湿 度≤90%
气 压:80-100KPa
海 拔:2500米以下;
五、规格及参数
额 定 输 入:~ 380V±15%
电压\电流显示表头:指示充电模块输出的电压和电流,有切换开关来切换显示。
2.1.2主要性能
软开关技术
采用软开关技术,可以大幅减小功率开关器件的开关损耗,提高转换效率;同时,由于电压变化率(dv/dt)或电流变化率(di/dt)相对减小很多,功率开关器件承受的电应力较小,可靠性得到了提高;另外,由于dv/dt或di/dt的减小,高频开关电源产生的电磁干扰也有很大的改善。

直流屏说明书

直流屏说明书

1. 概述GZDW □系列高频开关直流电源柜是我公司吸收消化国内外同类产品的优点,根据GB/T 19826-2005和DL/T 459-2000等标准自行设计生产的直流电源成套装置,是目前变配电系统必不可少的直流电源系统。

产品作为控制、信号、事故照明等负荷的正常与事故情况下的直流电源系统,广泛应用于500KV 到10KV 不同电压等级的变电站及开闭所,15MW-60MW 发电机组的电厂等场所。

产品具有RS485/RS232通讯接口,通过上位机可实现对本设备的“四遥”(遥测、遥信、遥调、遥控),可用于无人值守变电站,是传统直流电源成套装置的理想换代产品。

2.型号说明:直流标称电压(V)电池额定容量(Ah)及组数(双组x2)监控装置(W-微机型 无-省略)设计序号电力系统直流电源柜(屏)G Z DW3. 正常使用条件:3.1海拔不超过2000m 。

3.2设备运行期间周围空气温度不高于40℃,不低于-25℃。

3.3日平均相对湿度不大于95%,月平均相对湿度不大于90%。

3.4安装使用地点无强烈振动和冲击,无强电磁干扰,外磁场感应强度不得超过0.5mT 。

3.5安装垂直倾斜度不超过5%。

3.6使用地点不得有爆炸危险介质,周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质,不允许有霉菌存在。

3.7交流输入采用三相四线制,电压不对称度不超过5%。

3.8 交流输入电压应为正弦波,非正弦含量不超过10%。

注意:本设备仅限在室内安装,并注意设备运行的环境温度!4.基本技术参数:4.1 交流输入电压:AC380V±10% 50HZ±2%。

4.2 控制母线电压:DC220V □ DC110V □。

4.3 控制母线额定电流(A):0-4004.4 合闸母线电压:均充:DC251V/DC125V(不带温度补偿时)浮充:DC243V/DC122V(不带温度补偿时)4.5 合闸母线电流:≥0.15C10(C10:10h放电率放电电流)4.6 事故后可供电时间:1h。

高频恒流高压直流电源使用说明书(V2.0) - 2015.3.20

高频恒流高压直流电源使用说明书(V2.0) - 2015.3.20
RTU口与操作界面通过光纤进行通讯,光纤可采用单模铠装光纤(通讯距离在3Km以)或多模铠装光纤(仅在通讯距离1Km以使用),本公司产品标配光纤接头为SC/SC接头,如果有特殊要求请订货时说明;
多台高频恒流电源同时运行时,各电源之间的距离在任意方向均不能小于0.5米;
高频恒流电源及高压隔离开关柜必须可靠接地,接地电阻应≤2Ω;
3.5EMC性能
高频恒流电源采用三相平衡供电。产品由专业电源滤波器设计团队现场检测,针对测试结果量身定制,EMI测试结果符合军标(滤波器测试结果见图2)。高频恒流电源设计严格参照IEC61000,并整机通过中国船舶工业电磁兼容检测中心认证,确保高频恒流电源的运行不会干扰电网中其他电气设备。
图(2) HLG高频恒流电源传导骚扰测试波形图
HLG型电源通过光纤以太网与DCS进行通讯,通讯协议采用Modbus_TCP/IP。
上位机控制系统包括百兆光纤交换机,工业控制计算机,工业以太网卡,显示器。HLG电源的光纤以太网口通过光纤与光纤交换机连接,光纤交换机经过双绞线连接工业控制计算机的工业以太网卡;上位机组态软件使用Wincc,上位机与PLC柜进行通讯,PLC柜控制除尘器的低压系统。HLG型电源的多台运行图见图(24)
重量kg
型号
规格
重量kg
HLG-1
72 kV
1000 mA
770
HLG-1
80kV
1000 mA
700
1200 mA
1200 mA
1400 mA
770
1400 mA
770
1600 mA
1500mA
1800 mA
1800 mA
2000mA
900
2000mA
900

直流系统及UPS系统说明书

直流系统及UPS系统说明书

第一节概述我厂直流系统使用新乡华电电气PZ33-300Ah/220V高频开关直流电源柜,配套有PZK-004G监控主机、ZHCL-2综合测量模块、JYJC32绝缘检测模块。

直流充电模块为艾默生网络能源公司(HD22010-3)。

蓄电池为江苏理士阀控式铅酸蓄电池DJ300 (2V 300Ah),蓄电池组共由104块电池组成。

一.充电过程如下:1.正常充电过程:均充分为三个阶段:恒流充电、恒压充电、尾电流充电。

当电池充电电流大于“浮充转均充电流”时,20秒后,如果电池充电电流依然大于“浮充转均充电流”,进入均充状态,并且开始均充计时。

如果电池组馈电较深,充电电流大,则进入恒流充电阶段。

随着时间的推移,电池组电压逐渐上升到均充电压,充电电流开始减小到电池组限流值以下,电池充电进入恒压充电阶段。

充电电流继续减小到“均充转浮充电流”时,20秒后,开始均充倒计时,进入尾电流充电阶段,尾电流充电时间到达后进入浮充状态。

整个均充时间小于最长均充时间,当均充时间超过最长均充时间时,无论处于均充哪个阶段,都要转为浮充状态。

2.长期浮充充电过程:正常运行浮充状态下每隔几个月,监控管理系统控制充电模块自动转入均充状态运行,按正常充电程序进行充电。

3.交流电中断充电过程:正常浮充运行时,电网事故停电,这时充电模块停止工作,蓄电池通过降压模块,不间断地向控制母线送电。

交流电源恢复送电时,监控系统控制充电模块进入浮充状态运行。

如果电池放电较深,电池充电电流大于“浮充转均充电流”,监控管理中枢控制充电模块进入均充状态,按照电池正常充电过程进行充电。

二.系统工作原理充电模块的交流电源是由400V厂用电中通过两路供电方式提供,充电模块柜内有双电源切换装置,平时两路交流电源均送达,由装置自动选择一路作工作电源,当工作电源消失后,装置将自动切由备用电源供电。

充电模块将输入三相交流电转换为直流电,给蓄电池充电,同时给合闸母线负载供电,另外合闸母线通过降压装置给控制母线供电。

GZDW微机控制高频开关直流电源系统产品使用....

GZDW微机控制高频开关直流电源系统产品使用....

产品使用说明书(v4.0.0 GZDW微机控制高频开关直流电源系统珠海泰坦科技股份有限公司目录一、概述 (41.1关于本说明书 (41.2安全提示 (41.3正常使用条件 (41.4电源系统型号命名 (5二、TEP-M系列高频开关电源模块 (52.1产品概述 (52.2原理框图 (52.3主要特点 (62.4型号命名 (72.5主要技术指标 (82.6模块前面板说明 (82.7输入/出端子引脚说明 (92.7.1TEP-M-E系列电源模块输入/出端子 (9 2.7.2TEP-M-F系列电源模块输入/出端子 (10 2.8通讯地址 (102.9模块安装 (102.10模块调试 (112.11告警及常见故障排除 (112.11.1直流输出过/欠压或无输出告警 (11 2.11.2交流输入(或直流输入过/欠压告警 (11 2.11.3模块显示OFF (112.11.4模块通讯指示灯COM不闪烁 (11三、TEP-I系列微机监控装置 (123.1型号命名 (123.2主要功能 (123.3操作使用说明 (13.3.1按键 (13.3.2操作 (13.3.2.1主菜单 (23.3.2.2直流监控 (23.3.2.3交流屏监控 (43.3.2.4当前告警 (53.3.2.5蓄电池巡检 (53.3.2.6告警记录屏 (63.3.2.6支路监测 (63.3.2.7核对放电 (73.3.2.8系统参数 (83.3.2.9充电参数 (103.3.2.10通讯参数 (113.3.2.11通道校准 (123.4蓄电池充、放电管理 (143.5绝缘监测 (153.6蓄电池端电压检测 (15四、设备成套 (15五、包装、运输及储存 (15六、售后服务及订货须知 (16附录1:TEP-I-G微机监控装置通讯规约 (17附录1-1:0#规约:泰坦规约 (17附录1-2:1#规约:MODBUS规约 (25附件1-3:2#规约:新部颁CDT规约 (32一、概述1.1关于本说明书本说明书对GZDW微机控制高频开关直流电源系统的安装、使用、操作、维护、检查、故障与排除及技术性能等内容进行了阐述和说明,请用户在开箱后首先认真阅读理解,并妥善保管本说明书以备查阅。

高频开关电源直流柜使用说明 (1)

高频开关电源直流柜使用说明 (1)

百度文库- 让每个人平等地提升自我!GZMCW高频开关直流电源屏使用操作手册湖南科明电源有限公司(一) 概述GZMC(W)系列直流电源柜可用于发电厂、变电所、通讯部门,工矿企业作不间断直流控制,保护电源,继电保护和电磁操作机构分合闸电源等各类低压设备用电,也可用于一般工厂、企业变配电室,发电站作直流分合闸电源,应急灯光照明等,并可按用户要求配备双路交流电源进线,另一路可自动切换投入,以提高供电的可靠性。

(二) 功能及特点本装置由电源整流充电系统,配电馈线系统,电池系统及附加保护装置等单元组成。

整流充电单元系智能高频开关整流成套装置,控制系统采用美国MOTOROLA公司的MC68HCO5系列单片机作为主控制模块,大量运用了微带原理及线性快速反馈系统。

通过CPU双重控制电路的控制、检测、采样、退出等实现CPU死机保护,控制模块具有自诊断功能,使控制模块因自身原因造成系统异常时能自动(或手动)进入系统紧急状态(转入较安全的浮充状态),还能实现对电力模块的运行状态进行实时监控及故障反馈,使其本身具备了较高可靠性。

电力模块采用先进的尖峰抑制器件及EMI滤波电路,由全桥整流电路,将三相交流电整流为直流,再由DC/DC高频变换电路(300KHZ)把所得的直流电逆变成稳定可控的直流输出。

电流保护采用双臂式全向保护电路,避免了开关电路本身所存在的偏磁,逆变桥臂直通等影响。

保证模块瞬态过程(负载突变、短路、参数浮移等)中工作的稳定性,控制电路采用了双电压环(输出电压、电感电压)及峰值电流环三环反馈系统,具有很高的功态响应速度和系统稳定性,同时对于均流控制采用双重均流控制,使模块自适应PWM均流控制均流(通过控制器),电力模块既可受控于控制模块输出设定值,又可独立工作在设定的自控状态。

电力模块本身既可单机自控工作完成各种基本功能,又可并联组合工作在控制模块控制状态,完成组合输出,实现集中监控,确保智能高频开关整流装置系统运行的双重保险。

智能高频开关电力操作直流电源系统

智能高频开关电力操作直流电源系统

1.系统概述PZ61智能高频开关电力操作直流电源系统是许继电源公司集多年开发电力电子产品和成套电源设备网上运行经验设计生产的高可靠性产品。

系统由交流配电单元、高频整流模块、绝缘监测模块、电池巡检模块、直流馈电单元和集中监控模块等部分组成。

主要应用在发电厂、水电站及各类变电站中,为控制、信号、测量、继电保护和自动化装置等控制负荷,断路器电磁合闸、直流电动机、交流不停电电源、事故照明等动力负荷提供直流电源。

2.型号定义2.1高频开关电力操作直流电源系统的型号定义如下:PZ 61/□ - □ - □/□系统标称电压配套电池容量系统配置方案配套电池型号产品系列号直流电源屏2.1.1系统标称电压为220V或110V。

2.1.2配套电池容量为40~3000Ah(C10)。

2.1.3系统配置方案用阿拉伯数字表示如下:111---代表该系统配置为1组蓄电池、1组整流器、单母线接线;112---代表该系统配置为1组蓄电池、1组整流器、单母线分段接线;121---代表该系统配置为1组蓄电池、2组整流器、单母线接线;122---代表该系统配置为1组蓄电池、2组整流器、单母线分段接线;222---代表该系统配置为2组蓄电池、2组整流器、两段单母线接线;232---代表该系统配置为2组蓄电池、3组整流器、两段单母线接线。

系统配置方案代号后缀字母A、B、C……代表该系统配置方案不同的接线方式。

2.1.4配套电池型号为电池生产厂家提供的蓄电池型号。

2.2高频开关整流模块的型号定义如下:ZZG □ - □ □额定输出电压额定输出电流产品系列号高频整流器2.2.1模块额定输出电压为220V或110V。

2.2.2模块额定电流为5A、10A、20A、30A、40A、50A。

2.2.3产品系列号用阿拉伯数字表示如下:11--代表该模块为单相交流电源输入,防尘风冷结构;12—代表该模块为三相交流电源输入,自然冷却结构;13--代表该模块为三相交流电源输入,防尘风冷结构。

直流系统-使用说明书

直流系统-使用说明书
D级防雷器
PE
J19-3 J19-1
配电监控盒
图1-2 交流配电单元原理框图(供参考,实际按设计图)
两路输入也可以采用手动控制切换输入。此时需要增加一个切换控制开关,即在交流接触器的线圈回路中通过切换开关 直接引入交流信号,以实现自动/手动控制。值得注意的是,不推荐用户在使用时长时间置于手动位置,因为此时交流接 触器直接工作在交流供电状态下,交流电源的波动范围太大对接触器线圈的稳定工作是不利的。这种方式不推荐使用, 因此具体控制连接不予提供。 一路输入时全部采用手动控制方式。
1.2.2 直流充电母线
交流电源通过各配电输出开关向相应的整流器供电,整流器输出直流电源与蓄电池并联输出形成充电母线。原理框图见 图 1-3。
D1
D2
Dn-1
Dn
M1 MK1
M2 MK2
Mn-1
Mn
MKn-1
MKn
来自交流输出母线
+CM 1 -CM 1
HL
电池电 流检测
FK
试验 回路
FU1 5 44 45 48 56 60
2
