关于地源热泵的施工技术要求

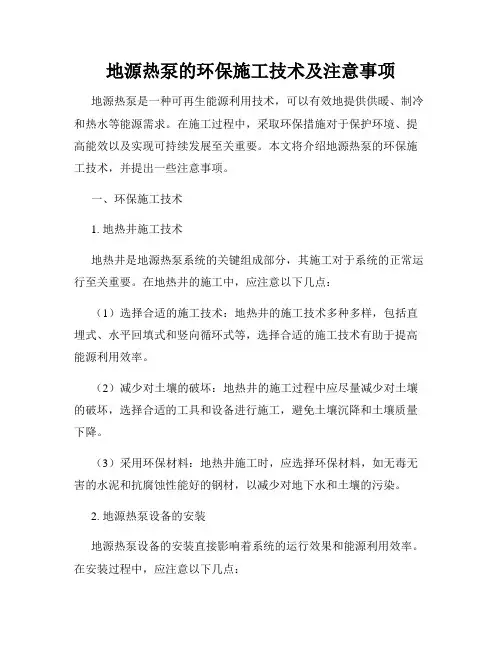

地源热泵的环保施工技术及注意事项

地源热泵的环保施工技术及注意事项地源热泵是一种可再生能源利用技术,可以有效地提供供暖、制冷和热水等能源需求。
在施工过程中,采取环保措施对于保护环境、提高能效以及实现可持续发展至关重要。
本文将介绍地源热泵的环保施工技术,并提出一些注意事项。
一、环保施工技术1. 地热井施工技术地热井是地源热泵系统的关键组成部分,其施工对于系统的正常运行至关重要。
在地热井的施工中,应注意以下几点:(1)选择合适的施工技术:地热井的施工技术多种多样,包括直埋式、水平回填式和竖向循环式等,选择合适的施工技术有助于提高能源利用效率。
(2)减少对土壤的破坏:地热井的施工过程中应尽量减少对土壤的破坏,选择合适的工具和设备进行施工,避免土壤沉降和土壤质量下降。
(3)采用环保材料:地热井施工时,应选择环保材料,如无毒无害的水泥和抗腐蚀性能好的钢材,以减少对地下水和土壤的污染。
2. 地源热泵设备的安装地源热泵设备的安装直接影响着系统的运行效果和能源利用效率。
在安装过程中,应注意以下几点:(1)合理布置设备位置:地源热泵设备的位置应选择在通风良好、独立空间,并且不受阳光直射或其他污染源影响的地方,以保证系统的正常运行。
(2)严格控制施工质量:地源热泵设备的安装要求施工人员具备专业知识和经验,严格按照设备供应商提供的安装说明进行操作,确保施工质量达标。
(3)做好防水防潮处理:地源热泵设备需要与水系统进行连接,为了保证连接的可靠和防止水泄漏,应做好防水防潮处理,特别是在设备与地热井之间的连接处。
二、施工过程中的注意事项1. 环境保护地源热泵系统在施工过程中应充分尊重环境,保护生态系统,避免对土壤、地下水和周围环境造成污染。
需遵循相关环保法规和政策,选择合适的工艺和材料,及时处理施工产生的废弃物。
2. 节约能源和资源施工过程应注意节约能源和资源的利用。
确保设备的高效运行,合理利用余热和余能;在采购材料时选用环保、节能的产品;合理规划地下管道,减少材料浪费。
地源热泵垂直埋管施工工法

地源热泵垂直埋管施工工法一、施工准备在进行地源热泵垂直埋管施工前,需要进行充分的施工准备工作。
这包括对施工队伍的培训和交底,确保每个工人都熟悉施工工艺和安全操作规程。
同时,需要检查施工所需的设备和工具,确保其完好无损,能够正常使用。
二、现场勘察在施工前,需要对施工现场进行详细的勘察,了解施工现场的地形、地貌、水文地质等情况。
同时,需要确定垂直埋管的深度、长度和间距等参数,并制定合理的施工方案。
三、管材选择垂直埋管的管材一般采用高密度聚乙烯(HDPE)管或聚氯乙烯(PVC)管,根据具体情况选择合适的管材。
管材的规格和尺寸需要根据垂直埋管的参数和设计要求进行选择。
四、钻孔施工钻孔是垂直埋管施工中的重要环节,钻孔的位置和深度需要精确控制。
钻孔施工可以采用专业的钻孔机进行,钻孔完成后需要对孔径、孔深进行检查,确保符合设计要求。
五、管道预处理在安装垂直埋管前,需要对管道进行预处理,包括除锈、清洗、干燥等。
同时,需要对管道进行检查,确保其没有损坏或裂纹。
六、管材安装管材安装是垂直埋管施工的关键环节,安装时需要严格控制管道的走向和深度,确保管道的连接牢固、密封性好。
在安装过程中,需要对管道进行测量和记录,及时发现和处理问题。
七、灌浆回填在管道安装完成后,需要进行灌浆回填,以固定管道并保护管道不受损坏。
灌浆回填材料需要根据地质情况进行选择,确保其具有良好的密实性和稳定性。
在灌浆回填过程中,需要分层回填并进行振捣,确保管道完全被密实填充。
回填完毕后需要进行一定的养护工作,防止回填材料开裂或下沉。
八、系统测试在施工完成后,需要对地源热泵垂直埋管系统进行测试,包括系统运行状况、热泵机组性能等方面。
测试过程中需要记录各项数据,如流量、温度等,以便对系统性能进行分析和评估。
如发现系统存在问题或性能不达标,需要及时进行调整或修复。
同时,定期的维护和保养也是保证地源热泵垂直埋管系统长期稳定运行的重要措施。
地源热泵系统工程技术规范实施细则

地源热泵系统工程技术规范实施细则1. 引言地源热泵系统是一种利用地下热能进行空调供热与制冷的绿色能源系统。
为了保证地源热泵系统的安全可靠运行,提高系统能效,本文档制定了地源热泵系统工程的技术规范实施细则。
本细则适用于地源热泵系统的设计、建设、运行和维护。
2. 设计要求2.1 系统能耗要求 - 地源热泵系统应设计高效节能,能耗应符合国家相关标准;- 系统能效比应满足相关规定要求。
2.2 系统安全要求 - 地源热泵系统应符合国家安全标准; - 设备选型应具备相关认证和检测报告。
2.3 系统稳定性要求 - 地源热泵系统应具备稳定的运行能力; - 设备选型应考虑系统所处环境条件。
2.4 系统舒适性要求 - 地源热泵系统应能满足舒适度要求; - 系统的声音、振动应满足国家相关标准。
3. 设计方案3.1 地源热泵系统的选型要求 - 根据建筑用途和条件,综合考虑系统的能效比、负荷特性等因素进行选型; - 设计方案应提供设备的型号、技术参数和性能。
3.2 系统管道设计 - 地源热泵系统的管道布置应合理,方便维护和管理; - 管道的材质应符合相关规定。
3.3 系统控制设计 - 地源热泵系统的控制方式应考虑运行稳定性和节能; - 控制设备的选用应可靠、先进。
3.4 系统运行参数与调试 - 设计方案应提供系统的运行参数和调试方法; - 系统的运行参数应符合相关规定。
4. 工程施工4.1 施工现场安全要求 - 施工现场应符合国家相关安全规定; - 施工人员应熟悉设备操作和施工流程。
4.2 施工材料和设备要求 - 施工材料和设备应符合相关标准和规定; - 施工材料和设备的运输、存放、安装等应符合设计要求。
4.3 施工工艺要求 - 施工应按照设计方案进行; - 管道安装应符合相关规范。
4.4 施工质量控制 - 施工过程应进行质量检查; - 施工结束后应进行工程验收。
5. 运行与维护5.1 系统运行要求 - 地源热泵系统应定期进行运行检查; - 运行记录应做好归档。
地源热泵系统施工方案

地源热泵系统施工方案1. 系统概述地源热泵系统是一种利用地下土壤或地下水温度较为恒定的热源进行供热和供冷的系统。
本文档旨在提供地源热泵系统的施工方案,包括设计要求、施工流程、材料选用和安装步骤等内容。
2. 设计要求根据用户需求和现场环境条件,地源热泵系统的设计要求如下:•热载体流量和温度范围:根据建筑物的供热和供冷负荷确定合适的热载体流量和温度范围。
•土壤及地下水条件:分析土壤导热系数、含水层深度和流量等参数,确定地热井或水井的布置和深度。
•热泵容量:根据建筑物的热负荷和制冷负荷确定热泵的容量。
•管道材料选用:在不同地质和水质条件下选择合适的管道材料,确保系统稳定运行。
3. 施工流程地源热泵系统的施工流程主要包括以下几个步骤:1.方案设计:根据设计要求和现场情况,制定详细的施工方案,包括热泵、井场、管道、换热器等设备的布置和连接。
2.地热井施工:根据设计要求进行地热井的钻探和开挖工作,包括井眼直径、井深和井距等参数的控制。
3.井场设备安装:根据方案设计,在地热井周围建立井场,并安装热泵、水泵、管道和换热器等设备。
4.管道敷设:根据方案设计,敷设地源热泵系统的供水管道、回水管道和地源管道,注意保护管道,避免损坏。
5.设备连接:根据方案设计,安装和连接热泵、水泵、换热器、调节阀和传感器等设备,进行检查和调试。
6.系统调试:进行地源热泵系统的调试和运行测试,调整参数和设置控制逻辑,确保系统正常运行。
7.系统验收:完成系统施工和调试后,进行系统验收和测试,确保系统满足用户需求和设计要求。
4. 材料选用地源热泵系统的材料选用对系统的稳定运行和使用寿命具有重要影响。
根据工程实际情况,材料选用建议如下:•管道材料:根据不同地质和水质条件,可选择PVC-U、PEX、PP-R 等耐高温、耐腐蚀的管道材料。
•井眼套管:选用耐腐蚀、密封性好的不锈钢套管,确保地热井的稳定和安全运行。
•系统设备:选择具有良好性能和可靠性的热泵、水泵、换热器、调节阀和传感器等设备,确保系统的可靠运行。
地源热泵技术规程

地源热泵技术规程
地源热泵技术规程是指在地源热泵系统建设和运行过程中需要遵循的
一系列技术要求和标准。
其目的是确保地源热泵系统的性能稳定、安
全可靠、节能环保。
以下是对于地源热泵技术规程的一些解读。
首先,对于地源热泵系统的设计和施工需要符合相关国家标准和规范,包括但不限于《建筑节能设计标准》、《建筑室内空气质量标准》等,同时也需要考虑当地气候、地形地貌等因素,以确保系统的性能和稳
定性。
其次,对于地源热泵系统的管路安装和连接,必须要符合相关标准和
规范。
管路的连接需要保证密封可靠,同时还需要防止管道腐蚀和泄
漏等问题的出现,以确保系统的安全运行。
除此之外,在地源热泵系统运行过程中,还需要注意以下几点:
首先,需要定期检查并清洗热泵机组和各个管路及器具。
同时,还需
要对于地下循环管道进行定期的检查和维护,以保证系统的正常运行
和性能。
其次,在进行地源热泵系统运行时,还需要合理地安排系统的使用时
间和温度控制,以保证其在使用过程中的高效能和节能环保。
最后,在系统运行过程中,还需要加强针对系统温度和电力消耗的监控和测试,以及定期的检查和维护,以保证系统的稳定性和安全性。
综上,地源热泵技术规程对于地源热泵系统的建设和运行起到了重要的指导和规范作用。
在实际运行过程中,大家需要秉持着环保、高效的原则来科学、合理的使用和维护地源热泵系统,以促进绿色、可持续的社会发展。
地源热泵施工工艺要求

地源热泵施工工艺要求地源热泵是一种利用地下土壤或地下水的稳定温度来进行暖通空调及热水供应的技术,具有环保、节能和可靠性高等优点。
地源热泵的施工工艺要求是确保系统性能和安全性的关键。
首先,地源热泵的施工前应进行详细的勘测和设计工作。
施工前需要对地下土壤的热导率、水文地质、地下水位等进行详细测量和分析,以确定最佳的地源热泵系统布置方案和井场施工位置。
同时,需要对建筑物的热负荷进行准确计算,以确定地源热泵的容量和参数设置。
其次,地源热泵的井场施工需要严格按照相关规范和要求进行。
地源热泵系统一般包括水井、回水井和观测井,井场施工时需要选择适当的施工方法和施工设备,确保施工质量。
施工时需要严格控制井孔的尺寸和水平度,避免井孔塌方和漏水现象的发生。
同时,在施工过程中还要注意环境保护,避免对周边自然环境造成污染和破坏。
然后,地源热泵的管道铺设需要保证流体的稳定流动和传热。
地源热泵系统的管道铺设应遵循相关标准规范,采用耐高温、耐腐蚀的材料,保证系统的安全运行。
在管道铺设过程中,应注意管道的坡度和弯头的位置,以确保流体的正常流动和传热效果。
此外,还要注意管道的绝热和防腐保温工作,减少能量的损失和管道的老化。
最后,地源热泵系统的运行和调试需要细致的操作和全面的检查。
在系统运行前,应对系统的各项设备进行调试和试运行,确保设备的运行稳定和工作效果。
同时,还需要对系统进行全面的检查,包括冷媒管路的泄漏检验、电气线路的接地检查和传感器的校准等,以保证系统的安全运行。
综上所述,地源热泵施工工艺要求具体包括施工前的详细勘测和设计、井场施工的规范和安全措施、管道铺设的稳定和绝热技术以及系统运行和调试的全面检查等。
只有严格遵循这些工艺要求,才能保证地源热泵系统的性能和安全性,实现可靠的供暖和热水供应。
地源热泵系统工程技术规范标准[详]
![地源热泵系统工程技术规范标准[详]](https://img.taocdn.com/s3/m/1b144d2027284b73f242509f.png)
《地源热泵系统工程技术规范》1总则1.0.1 为使地源热泵系统工程设计、施工及验收,做到技术先进、经济合理、安全适用,保证工程质量,制定本规范。
1.0.2 本规范适用于以岩土体、地下水、地表水为低温热源,以水或添加防冻剂的水溶液为传热介质,采用蒸气压缩热泵技术进行供热、空调或加热生活热水的系统工程的设计、施工及验收。
1.0.3 地源热泵系统工程设计、施工及验收除应符合本规范外,尚应符合国家现行有关标准的规定。
2术语2.0.1 地源热泵系统 groud-source heat pump system以岩土体、地下水或地表水为低温热源,由水源热泵机组、地热能交换系统、建筑物内系统组成的供热空调系统。
根据地热能交换系统形式的不同,地源热泵系统分为地埋管地源热泵系统、地下水地源热泵系统和地表水地源热泵系统。
对于制冷来说,地源热泵与常规冷水机组最大的区别是:空调系统的冷却水冷却变为地下水或土壤冷却。
地下水或土壤冷却,又有若干种方式。
地埋管换热系统或地下水换热系统,地下水换热系统又分为直接和间接换热等等。
2.0.2 水源热泵机组 water-source heat pump unit以水或添加防冻剂的水溶液为低温热源的热泵。
通常有水/水热泵、水/空气热泵等形式。
2.0.3 地热能交换系统 geothermal exchange system将浅层地热能资源加以利用的热交换系统。
2.0.4 浅层地热能资源 shallow geothermal resources蕴藏在浅层岩土体、地下水或地表水中的热能资源。
2.0.5 传热介质 heat-transfer fluid地源热泵系统中,通过换热管与岩土体、地下水或地表水进行热交换的一种液体。
一般为水或添加防冻剂的水溶液。
2.0.6 地埋管换热系统 ground heat exchanger system传热介质通过竖直或水平地埋管换热器与岩土体进行热交换的地热能交换系统,又称土壤热交换系统。
地源热泵专项施工方案

地源热泵专项施工方案一、前言地源热泵是一种高效绿色能源利用技术,通过利用地下恒定的地热能量和地下水热储能,为建筑提供制冷、供暖和热水等服务。
本文旨在探讨地源热泵系统的施工方案,确保施工过程顺利进行,系统性能稳定可靠。
二、工程准备1.项目选址:选择地处地热适宜区域,土质条件优良的地段作为建设基地。
2.设计方案:根据建筑工程需求,确定地源热泵系统的设计方案,包括热交换器的规格、管道布局等。
3.材料准备:采购符合要求的地源热泵设备和材料,确保施工所需物资齐全。
三、施工步骤1.钻孔施工:根据设计需求,在地基内进行钻孔工作,布置地热井。
2.管道铺设:根据设计图纸,在地下进行管道敷设,连接地热井、地源热泵主机和建筑物之间的管道。
3.设备安装:安装地源热泵主机、热交换器和其它相关设备,确保设备安装牢固可靠。
4.系统调试:对整个地源热泵系统进行综合调试,确保系统运行正常稳定。
5.系统保养:定期对地源热泵系统进行保养维护,确保系统长期稳定运行。
四、施工技术要点1.钻孔选址:根据气候条件和地质特征,选择合适的地点进行钻孔工作。
2.管道保护:在敷设管道时,考虑到地下环境条件,采取相应的措施进行管道保护,避免损坏。
3.设备安装:设备安装时应按照严格的安装要求进行,确保设备运行安全可靠。
4.调试测试:在系统调试过程中,要对系统各部分进行综合测试,确保各部分协调运作。
五、质量控制1.施工报验:施工过程中,定期报验,确保每个环节符合要求。
2.进度控制:根据施工进度表,严格把控施工进度,确保按时完成。
3.质量检验:对施工工作进行全程质量检验,确保工程质量符合标准要求。
六、安全防范1.安全培训:施工前对工程人员进行安全培训,提高安全意识。
2.安全设施:在工地设置完善的安全设施,确保施工人员安全。
3.风险评估:对施工过程中的风险进行评估,采取相应的预防措施。
七、总结地源热泵专项施工方案是一个复杂的系统工程,需要多方面的配合和严格把控,才能确保系统建设顺利实施和运行稳定可靠。
地源热泵系统工程施工

地源热泵系统工程施工:本工程冷热源采用地源热泵系统设在行政办公楼地下一层,空调冷水供、回水温度7/12℃,热水供、回水温度55/50℃。
一、地源热泵技术原理:地源热泵技术,也称地热泵技术,是一种利用地下浅层常温土壤(或水)中的能量作为能源,借助热泵机组向建筑物内用户提供即可供暖、又可供冷的新型空调技术,并具有高效、节能、无污染、低运行成本之优点。
通俗的讲,地源热泵技术是利用地下浅层土壤或地下水温度的相对稳定特性,通过深埋于建筑物周围的管路系统或地下水,与建筑物内部进行热交换的技术。
冬季,它可代替锅炉的运行,从土壤中取热,向建筑物供暖,夏季,它代替空调普通装置向土壤排热,给建筑物供冷。
二、地源热泵系统分类和定义:㈠分类:按GB50366-2005《地源热泵系统工程技术规范》规定,地源热泵系统按地下换热系统型式的不同,可分为三大类:㈡定义:1、地埋管换热系统是传热介质(一般情况为水或添加防冻剂的水溶液),通过竖直或水平安置的地埋管换热器与岩土体交换的地热能交换系统,也称土壤热交换系统。
⑴水平地埋管换热器换热器管路元件水平埋置在管沟那的地埋管换热器,亦称水平土壤热交换器。
⑵竖直地埋管热交换器换热管路埋置在竖直钻孔内的地埋管热交换器,亦称竖直土壤热交换器。
2、地下水换热系统为与地下水进行热交换的地热能交换系统。
分为直接地下水换热系统和间接地下水换热系统。
⑴直接地下水换热系统由抽水井抽出的地下水,经处理后直接流往水源热泵机组热交换后,再返回到地下的同一含水层的地下水换热系统。
⑵间接地下水换热系统由抽水井抽出的地下水,经中间换热器交换后,返回东西的同一含水层的地下水换热系统。
3、地表水换热系统为与地表水进行热交换的地热能交换系统,分开式地表水换热系统和闭式地表水换热系统。
⑴开式地表水换热系统地表水再循环泵驱动下,经处理后直接往水源热泵机组(或通过中间换热器)进行热交换的系统。
⑵闭式地表水换热系统将封闭的换热盘管,按照特点的排列方法,放入具有一定深度的地表水体中,传热介质通过换热盘管的管壁与地下水进行热交换的系统。
地源热泵系统设计技术要求

地源热泵系统设计技术要求一、地埋管换热系统㈠、一般规定1、地埋管换热系统设计前,应根据岩土体地质勘查结果评估地埋管换热系统实施的可行性及经济性。
2、埋管区域建筑物之间的距离,应符合地下构筑物与建筑物间距的相关规定。
3、地埋管施工时严禁损坏其它地下管线及构筑物。
4、地埋管换热器安装完成后,应在埋管区域做出标志或表明管线的定位带,并以现场的两个永久目标进行定位。
㈡、底埋管管材与换热工质1、地埋管管材应符合以下规定:①.底埋管应采用化学稳定性好、耐腐蚀、导热系数大、流动阻力小、热膨胀型号的塑料管及管件,不应采用金属管道或聚氯乙烯(PVC)管及管件。
宜采用高密度聚乙烯管。
②.地埋管质量应符合国家规定标准中的各项规定,管材工称压力不得小于1.0Mpa。
工作温度应在-20℃~-50℃范围内。
地埋管壁厚宜按外径与壁厚之比为11倍选择。
③.地埋管应能按设计要求长度成捆供应,中间不得有机械接口及金属接头2、换热工质应以水为首选。
本工程建宜采用水与乙二醇(体积浓度10%)的防冻液。
㈢、地埋管换热系统设计1、地埋管换热系统设计前应明确待埋管区域内各种地下管线的种类、位置及深度,预留未来地下管线所需的埋管空间及埋管区域进出重型设备的车道位置和荷载。
2、地埋管换热器应根据可使用地面面积、岩土体地质勘查结果及挖掘成本等因素确定埋管方式。
3、地埋管换热器设计计算应考虑岩土体及回填材料热物性的影响,宜采用专用软件进行设计计算。
4、垂直地埋管换热器埋管深度应大于30m,宜为60m~150m;钻孔间距宜为3m~6m。
水平管埋深应不小于1.2m。
5、地埋管换热器水平干管坡度宜为0.3%,不应小于0.2%。
6、地埋管环路之间应并联且同程布置,两端应分别与供、回水管路集管相连接。
每个环路集管连接的环路数宜相同。
7、地埋管换热器宜靠近机房或以机房为中心设置。
铺设供、回水集管的管沟宜分开布置;供、回水集管的间距不应小于0.6m。
8、地埋管换热系统应设自动冲液及泄漏报警系统。
地源热泵垂直埋管施工工法

地源热泵垂直埋管施工工法地源热泵是一种利用地下地热资源进行能量转换的热泵系统。
而地源热泵垂直埋管施工工法则是地源热泵系统中常用的一种施工方式。
下面将从施工过程、优势和注意事项三个方面来介绍地源热泵垂直埋管施工工法。
一、施工过程地源热泵垂直埋管施工工法主要包括以下几个步骤:1. 场地勘测:首先需要对施工场地进行勘测,确定垂直埋管的位置和数量。
这需要考虑场地的土壤类型、地下水位、地下管线等因素。
2. 孔洞挖掘:根据勘测结果,在场地上挖掘一定深度的孔洞。
孔洞的深度一般为30米以上,以保证地下温度的稳定性。
3. 埋管安装:在孔洞中安装地源热泵垂直埋管。
埋管一般采用高密度聚乙烯管材,管材之间应保持一定的间距,以充分利用地下热能。
4. 固定封装:安装完地源热泵垂直埋管后,需要进行固定封装。
这可以通过灌注混凝土或其他材料来加固管道,以确保其稳定性和密封性。
5. 系统连接:连接地源热泵系统的其他部件,如热泵机组、管道和散热器等。
确保系统能够正常运行并实现能量转换。
二、优势地源热泵垂直埋管施工工法具有以下几个优势:1. 空间利用率高:地源热泵垂直埋管可以在较小的场地内实现能量转换,不需要占用大量的土地资源。
2. 系统效率高:地源热泵垂直埋管可以充分利用地下地热资源,提高系统的工作效率和能量利用率。
3. 环保节能:地源热泵系统不需要使用化石燃料,减少了对环境的污染,具有较高的环保性和节能性。
4. 维护成本低:地源热泵系统的运行成本相对较低,维护保养也比较简单方便。
三、注意事项在进行地源热泵垂直埋管施工时,需要注意以下几个问题:1. 场地选择:选择合适的场地进行施工,考虑到土壤类型、地下水位和地下管线等因素,并避免选择存在地质灾害隐患的区域。
2. 施工质量:确保施工工艺和材料符合相关标准,保证地源热泵垂直埋管的稳定性和密封性。
3. 施工安全:施工过程中要注意安全措施,确保工人的人身安全和设备的安全运行。
4. 系统运行监测:地源热泵系统的运行需要进行监测和调整,以确保系统的稳定运行和能量转换效果。
地源热泵系统设计技术要求汇总

地源热泵系统设计技术要求一、地埋管换热系统㈠、一般规定1、地埋管换热系统设计前,应根据岩土体地质勘查结果评估地埋管换热系统实施的可行性及经济性。
2、埋管区域建筑物之间的距离,应符合地下构筑物与建筑物间距的相关规定。
3、地埋管施工时严禁损坏其它地下管线及构筑物。
4、地埋管换热器安装完成后,应在埋管区域做出标志或表明管线的定位带,并以现场的两个永久目标进行定位。
㈡、底埋管管材与换热工质1、地埋管管材应符合以下规定:① . 底埋管应采用化学稳定性好、耐腐蚀、导热系数大、流动阻力小、热膨胀型号的塑料管及管件,不应采用金属管道或聚氯乙烯(PVC 管及管件。
宜采用高密度聚乙烯管。
② . 地埋管质量应符合国家规定标准中的各项规定, 管材工称压力不得小于1.0Mpa 。
工作温度应在 -20℃~-50℃范围内。
地埋管壁厚宜按外径与壁厚之比为11倍选择。
③ . 地埋管应能按设计要求长度成捆供应,中间不得有机械接口及金属接头2、换热工质应以水为首选。
本工程建宜采用水与乙二醇(体积浓度 10%的防冻液。
㈢、地埋管换热系统设计1、地埋管换热系统设计前应明确待埋管区域内各种地下管线的种类、位置及深度,预留未来地下管线所需的埋管空间及埋管区域进出重型设备的车道位置和荷载。
2、地埋管换热器应根据可使用地面面积、岩土体地质勘查结果及挖掘成本等因素确定埋管方式。
3、地埋管换热器设计计算应考虑岩土体及回填材料热物性的影响,宜采用专用软件进行设计计算。
4、垂直地埋管换热器埋管深度应大于 30m ,宜为 60m ~150m ;钻孔间距宜为3m ~6m 。
水平管埋深应不小于 1.2m 。
5、地埋管换热器水平干管坡度宜为 0.3%,不应小于 0.2%。
6、地埋管环路之间应并联且同程布置,两端应分别与供、回水管路集管相连接。
每个环路集管连接的环路数宜相同。
7、地埋管换热器宜靠近机房或以机房为中心设置。
铺设供、回水集管的管沟宜分开布置;供、回水集管的间距不应小于 0.6m 。
地源热泵换热系统节能工程施工标准

地源热泵换热系统节能工程施工标准<1>一般规定1、本章适用于地埋管、地下水、地表水地源热泵换热系统节能工程施工质量的验收。
2、地源热泵换热系统节能工程的验收,应按照不同地热能交换形式进行;地源热泵建筑物内系统施工质量的验收。
<2>主控项目1、地源热泵换热系统节能工程所采用的管材、管件、水泵、阀门、仪表、绝热材料等应进行进场验收与核查,验收与核查的结果应经监理工程师(建设单位代表)检查认可,并应形成相应的验收与核查记录。
各种材料和设备的质量证明文件和相关技术资料应齐全,并应符合国家现行有关标准和规定。
检验方法:检查进场验收记录与核查记录。
检查数量:全数检查2、地源热泵地埋管换热系统设计施工前,应委托有资质的第三方检验机构在项目地点进行岩土热响应试验,并应符合下列规定:(1)地源热泵系统的应用建筑面积小于5000㎡时,设置一个测试孔;(2)地源热泵系统的应用建筑面积大于或等于5000㎡时,测试孔的数量不应少于2个。
检验方法:核查热响应试验测试报告。
检查数量:全数检查。
3、地源热泵换热系统应随施工进度对与节能有关的隐蔽部位或内容进行验收,并应有详细的文字记录和必要的图像资料。
检验方法:观察检查;核查隐蔽工程验收记录。
检查数量:全数检查。
4、地源热泵地埋管换热系统的安装应符合下列规定:(1)钻孔和水平埋管的位置与深度、钻孔数量、地埋管的材质、管径、厚度及长度,均应符合设计要求;(2)回填料及配比应符合设计要求,回填应密实;(3)按照国家行业标准《地源热泵系统工程技术规范》GB50366的有关规定对地埋管换热系统进行水压试验,水压试验应合格;(4)各环路流量应平衡,且应满足设计要求;(5)循环水流量及进出水温差均应符合设计要求。
检验方法:观察检查;核查相关检验与试验报告。
检查数量:全数检查。
5、地源热泵地埋管换热系统管道的连接应符合下列规定:(1)埋地管道应采用热熔或电熔连接,并应符合国家现行标准《埋地聚乙烯给水管道工程技术规程》CJJ101的有关规定;(2)竖直地埋管换热器的U形弯管接头应选用定型产品;(3)竖直地埋管换热器U形管的组对应能满足插入钻孔后与环路集管连接的要求,组对好的U形管的两开口端部应及时密封。
地源热泵工程技术规范

地源热泵工程技术规范篇一:地源热泵系统工程技术规程DB34 安徽省地方标准DB34/ 1800-2012地源热泵系统工程技术规程Technical standard forground-source heat pump systems engineering2013-××-××发布 2013-××-××实施篇二:地源热泵执行标准地源热泵执行标准产品标准《水源热泵机组》GB/T19409《蒸汽压缩循环冷水(热泵)机组工商业用和类似用途的冷水(热泵)机组》GB/T18430.11《制冷和供热用机械制冷系统安全要求》GB9237《冷水机组能效限定值及能源效率等级》GB19577设计标准《公共建筑节能设计标准》GB50189《民用建筑供暖通风与空气调节设计规范》GB50736《室外给水设计规范》GB50013工程标准《地源热泵系统工程技术规范》GB50366-2009《埋地聚乙烯给水管道工程技术规程》CJJ101《给水排水管道工程施工及验收规范》GB50268《通风与空调工程施工质量验收规范》GB50243其他政策关于推进可再生能源在建筑中应用的实施意见单井循环换热地能采集井工程技术规范》(DB11/T935-2012)农村小型地源热泵供暖供冷技术工程规程....中国建筑科学研究院上海分院绿色建筑与生态城研究中心篇三:地源热泵系统工程技术规范地源热泵系统工程技术规范地源热泵系统工程技术规范·工程勘察·一般规定3.1.1 热源热泵系统方案设计前,应进行工程场地状况调查,并应对浅层地热能资源进行勘察。
3.1.2 对已具备水文地质资料或附近有水井的地区,应通过调查获取水文地质资料。
3.1.3 工程勘察应由具有勘察资质得专业队伍承担。
工程勘察完成后,应编写工程勘察报告,并对资源可利用情况提出建议。
3.1.4 工程场地状况调查应包括下列内容:1 场地规划面积、形状及坡度;2 场地内已有建筑物和规划建筑物的占地面积及其分布;3 场地内树木植被、池塘、排水沟及架空输电线、电信电缆的分布;4 场地内已有的、计划修建的地下管线和地下构筑物的分布及其埋深;5 场地内已有水井的位置。
暖通工程建设中的地源热泵施工技术

暖通工程建设中的地源热泵施工技术地源热泵技术是一种利用地表或地下温度稳定的能量源,进行供暖、制冷、热水等方面的能源利用技术。
在建筑暖通工程建设中,地源热泵技术不仅能实现舒适的室内温度,同时也是降低能耗、减少排放,实现绿色环保的重要手段。
地源热泵技术的施工涉及到地源热泵系统设备、地下管路系统、室内外管路系统、水泵系统、电气控制系统等方面,需要专业技术人员进行施工设计、安装调试。
本文将详细介绍地源热泵系统的施工技术。
一、地源热泵系统设备的安装1. 壁挂悬挂和地面安装:地源热泵设备的壁挂悬挂和地面安装在施工前需要确定设备的安装位置,根据安装位置预留管路出口,并保证设备在安装后与周围环境保持适当距离,以保证设备正常运作。
2. 管路连接:地源热泵设备以及各种热源和冷源设备之间的管路需要连接,施工前需要制定连接方案,进行细心的测量和防漏处理。
3. 水工程:地源热泵系统中水循环是核心,地源热泵设备、地源热泵井、水泵、水箱等各个部分水路的安装顺序和方法需要事先确定,安装时注意保证水路的正常连接和水箱的泄压及水位控制。
二、地下管路系统的施工地下管路系统是地源热泵系统的重要组成部分,主要包括传热液管路、循环液管路、控制管路、地源热泵井管等。
地下管路施工需要特别注意以下事项:1. 地源热泵井的施工:地源热泵井是地下管路系统的一个重要组成部分,进行地源热泵井施工需要先进行调查勘探工作,确定开挖深度、井径、井深等参数。
之后进行地面开挖、设备吊装、钻井、套管、胶结、排水、灌注等一系列工作,保证井的深度和直径符合要求,井内装上管道,胶结等细节处理完毕。
2. 地下管道的敷设:地下管道敷设一般包括传热液管路、循环液管路和地源热泵井管等部分。
敷设过程中需要先进行布置与调整,然后进行管道的敷设。
管道敷设时,要事先确定敷设路径和管道连接方案,同时配置好安装设备、配件和材料等需要携带的物品。
3. 管道连接的焊接:地下管道的连接是地源热泵系统中重要一环,需要开展缓冲焊、单面焊等多种连接技术。
地源热泵施工工艺要求

地源热泵施工工艺要求1.U型管的预制严格控制PE管的长度,保证每根管的长度都是垂直孔的设计深度。
将U型管件与PE管相熔接并进行压力试验,以确保U型管的完好,无渗漏。
充水并封帽,以免下管和存放过程中的沙土等污物进入U型管内。
绑捆U型管的前部,使U型管头部有1m-2m是直的,以便于下管。
垂直管采用PE100,SDR11塑料管材和管件,公称压力为1.6Mpa.采用双U型成品件连接。
2.钻井成井方法采用泥浆护壁正循环方法成井,施工机械采用GP-150型钻机,配置BW-600/30泥浆泵,选用外肋骨钻头,孔壁完整,孔径满足要求,钻孔垂直。
a.钻井方式:使用正循环回转钻井。
b.正循环回转钻井的原理介绍:在地层不漏失或对漏失进行不效处理之后,正循环冲洗液充满钻杆与孔壁之间的外环状空间,液柱本身重量对孔壁产生较高的侧压力,在液柱与地层之间的压差作用下,泥浆向地层渗透,其粘土颗粒将在孔壁形成一层泥皮,液柱侧压力和泥皮都能有效地加固孔壁,防止孔壁坍塌。
冲洗液在较高压力作用下,以较高的速度从钻头小眼中呈射流状态喷射孔底,不仅能有效地冲起孔底岩屑,对松软地层还具有不小的破碎作用,有利于提高软层的钻井效率。
依靠的排水压力,通过管线向孔度输送冲洗液,管线及其接头部位即使有少量泄漏,也不会导致冲洗液循环和钻井过程中断。
在地层漏失情况下只要冲洗液连续补给,仍可继续钻井。
c.正循环回转钻井施工简述正循环回转钻井:在钻机驱动钻具回转钻井的同时,利用泥浆泵通过水龙头、钻杆内孔向孔底输送冲洗洗液(清水,常用的是泥浆),冲洗孔底。
携带岩屑的冲洗液沿钻杆与孔壁之间的外环状空间上升,从孔口流向沉淀池,形成正循环排碴系统;因此,称之为冲洗液正循环回转钻井,简称正循环回转钻井。
初钻:先启动泥浆泵和转盘,使之空转一段时间,待泥浆输井一定数量后,方可开始钻井。
接、卸钻杆的动作要迅速、安全,争取在尽快时间内完成,以免停钻时间过长,增加孔底沉淀。
d.钻井时操作要点开始钻井时,井尺应适当控制,在护筒刃脚处,应低档慢速钻井,使刃脚处有坚固的泥皮护壁。
地源热泵工程技术规范

人员培训与交底
对施工人员进行技术培训和 安全交底,确保施工人员熟 悉施工工艺、操作规程和安 全规范。
施工工艺流程
钻孔施工
根据设计要求,钻取一定数量的钻孔,用于 安装地源热泵系统的地下换热器。
管道连接
将地源热泵系统的管道与地下换热器连接起 来,形成完整的循环系统。
换热器安装
将地源热泵系统的地下换热器安装在钻孔中 ,并进行密封和固定。
热交换原理
地源热泵系统中的热交换器,如 地下埋管、冷却塔和蒸发器等, 通过与周围环境进行热量交换, 实现冷热量的转移。
控制系统原理
地源热泵系统通过控制系统对各 部件进行协调控制,确保系统的 稳定运行和高效节能。
技术特点
节能高效
地源热泵系统利用浅层地热资源,相比 传统空调系统可节能30%以上。
适用范围广
热泵机组
地源热泵系统的核心部件,包括制冷压缩机、冷凝器、蒸发器和膨胀阀等。
地下换热器
用于与地下土壤进行热交换的部件,包括垂直或水平埋管、地下水井等。
循环泵
用于驱动循环水在系统中流动的部件。
控制部件
包括控制系统和各种传感器,用于监测和控制系统的运行状态。
系统优化与改进
优化地下换热器设计
根据地质条件和系统需求,优化地下换热器的设 计,提高换热效率。
于分析和故障排查。
节能管理
03
根据实际情况,合理调整系统运行参数,降低能耗,提高能效
。
系统维护保养
定期检查
定期对系统进行全面检查,包括管道、阀门、换 热器等关键部件。
清洗保养
定期对系统进行清洗保养,清除积垢和杂质,保 持系统高效运行。
更换磨损件
及时更换磨损严重的部件,避免系统性能下降和 故障发生。
地源热泵安装工程施工方案

地源热泵安装工程施工方案一、工程概述地源热泵系统是一种利用地下温度恒定的地热能源为制冷供暖设备提供能源的系统。
本工程旨在安装地源热泵系统,并确保其安全、高效、可靠运行。
二、施工准备1.施工队的组建:根据工程规模和要求,组建由施工负责人、机电工程师、施工人员等组成的专业施工队。
2.施工设备及材料的准备:根据工程要求,准备好施工所需的设备和材料,包括地源热泵系统设备、敷设管道所需的管材、阀门、附件等。
3.线路设计:根据施工现场实际情况进行电气线路设计,并编制相应的施工图纸。
4.安全措施:施工前,制定详细的安全施工计划,确保施工过程中的人身和财产安全。
5.通风通气:在施工现场设置通风设施,以保证施工人员的安全。
三、施工过程1.土地准备:在施工区域进行地面清理工作,确保施工区域平整、洁净。
2.钻孔:根据地源热泵系统的需求,在地下进行钻孔,并按照设计要求确定钻孔的深度和间距。
3.地源热泵系统设备安装:将地源热泵系统设备运输到施工现场,并进行安装。
根据设备安装图纸和厂家要求,安装主机、室外机、室内机等设备,并连接相应的管路和电气线路。
4.管道敷设:根据系统设计要求和现场情况,进行地埋管道的敷设,通过焊接、扭接或者压接等方式进行管道连接。
5.连接电气线路:根据电气图纸及系统要求,进行电气线路的连接和接地工作,确保系统的电气设备安全可靠。
6.吊装和固定设备:根据设备的重量和要求,采取适当的吊装手段将设备移至相应位置,并进行牢固的固定,以确保设备安全稳定。
7.系统测试与调试:完成设备的安装、管道敷设和电气线路连接后,进行系统测试与调试工作,确保系统的各项功能正常运行。
8.系统调试和运行:根据设计要求,对系统的运行参数进行调整和优化,并进行系统稳定运行的测试,确保地源热泵系统能够正常工作。
四、质量控制1.施工现场巡检:施工过程中进行定期巡检,确保施工质量符合要求,并及时处理各种质量问题。
2.接头检查:对管道连接部位进行密封性检查,确保接头牢固、密封,并消除潜在漏水隐患。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
关于地源热泵的施工技术要求
地源热泵中央空调系统有地下热交换器、主机房及空调末端三大部分组成,主机与末端的施工与常规中央空调相似,地下热交换器部分与常规空调截然不同,地下换热器相当于常规中央空调的冷却塔和锅炉,它是中央空调的冷热源系统,这个系统的地源热泵的地下换热器施工技术极为重要,它分以下几个施工工艺:
1、凿井成孔凿井根据图纸要求组织成井的深度、孔径及孔位的定位工作。
定位根据现场实际对照图纸要求进行实地定位,如果现场定位与图纸要求有误以现场实际定位,满足图纸设计要求,并与设计部门和业主暖通技术人员沟通一致方可施工。
凿井深度必须大于垂直埋管的实际深度约1-1.5米,孔径应根据垂直管的直径大小确定孔径,一般在110~150mm之间。
凿井成孔必须具有实际施工经验的队伍施工,方能满足地埋管换热器的技术要求。
2、换热器的制作根据图纸要求,对换热器的长度、间距、孔径、热熔焊接及对不同气候条件下热熔、冷却时间都有不同的要求,施工人员必须熟悉产品性能和掌握气候条件等技术要求方能施工。
3、下管、回填下管及回填是地下换热器能否正常热交换、能否达到设计的取热及排热量要求的关键,下管时首先是对已制作好的换热器进行试压、稳压试验并做好成品保护,换热器内注满自来水封口成自然状态机械下管,下管时严禁强行下管,严禁上下抽动,严禁无保护下管,严禁与孔壁锐口摩擦,下管后重新试压、保压达到规范标准,方可进行下道工序的施工。
回填是地下换热器的核心,是地下换热器能否达到设计的取热及排热量要求的关键,回填料根据不同地质和地下不同岩体,有专业地源热泵施工单位进行现场配置的复合回填料,它是由地源热泵的专用回填材料复合而成,它的要求是对不同地质具有不同的回填方式。
对此类工程必须具有相当实践经验的施工队伍方可完成,例如地下换热器埋设在非常密实或坚硬的岩土或岩石内,回填料宜用水泥浆基料灌浆,如在粘土与含水沙层内埋管则回填料必须是一定比例的膨润土和一定比例的水泥,一定比例的细沙和一定比例的原浆回填,并进行多次的补浆方能满足回填要求,此类材料具有丰富经验施工技术人员才能完成,回填料必须对地下埋入管材与岩土
接触紧密,应无空腔、无分层、无空气层,并做到一次性注浆回填到位,使回填料与岩土体紧密接触,达到最佳的传热效果。
总之回填要求是密实、保湿、无空气与原岩土体相吻合,能使埋入PE管与岩土体融为一体,使单孔的换热器与大地形成一个巨大的热交换体。
4、封孔回填结束后必须由专业人员负责对每个井孔进行封孔,使有效的埋入管起到100%的效果。
地源热泵的钻孔施工非一般的钻井凿孔,它是集暖通、水文、地质及地源专业技术为一体的高科技施工技术,如果没有专业技术和丰富的实践经验是不能做好地源热泵空调系统的。
单独的打井技术只能成孔,但不能表明地下的埋管能热交换,因此,地源热泵的凿井成孔必须具备暖通专业知识技术的施工队伍,是以暖通为主的安装队伍。
施工企业的要求
A、机电设备施工资质贰级以上
B、施工企业暖通专业技术人员
C、施工企业的业绩:地源热泵在1万平米以上能正常运行的的实际工程
D、地源热泵施工企业有否权威部门技术奖励或证书。
