中性点接地方式的选择
电力系统的中性点接地方式
电力系统的中性点接地方式电力系统中发电机绕组通常用Y联结、变压器高压绕组通常Y联结，Y联结绕组中性点统称电力系统中性点。
中性点接地方式有直接接地、不接地和经消弧线圈接地。
中性点接地方式要综合考虑电力系统的过电压与绝缘、继电保护与自动装置的配置、短路电流、供电可靠性。
中性点直接接地方式，系统发生单相接地故障时短路电流很大；中性点不接地和中性点经消弧线圈接地方式，系统发生单相接地故障时短路电流小。
1.中性点直接接地系统110kV及以上电网采用中性点直接接地方式。
实际运行时电网中性点并非全部同时接地，只有一部分接地，即合上中性点接地刀开关，其余则不接地即拉开其中性点接地刀开关。
系统单相接地时短路电流在合适范围，满足继电保护动作灵敏度需要，但不能过大。
一般单相短路电流不大于同一地点三相短路电流。
此系统正常运行时，系统中性点没有入地电流或只有极小的三相不平衡电流。
当发生单相接地时，短路电流足够大，继电保护装置动作，迅速切除故障电路；系统非故障部分仍正常运行。
接地故障线路停电，可在线路加装自动重合闸装置，如发生瞬时性接地故障，重合闸成功，停电约0.5s，系统供电可靠。
单相接地电流较大，对邻近通信线路电磁干扰较强。
我国380/220V三相四线系统，中性点直接接地。
2.中性点不接地系统我国3kV、6kV、10kV、35kV系统，当单相接地时根据电容电流中性点不接地，具体规定为3～6kV电网单相接地电容电流不大于30A；10kV电网单相接地电容电流不大于20A；35kV电网单相接地电容电流不大于10A。
因中性点未接地，当发生单相接地时，只能通过线路对地电容构成单相接地回路，故障点流过很小的容性电流（电弧）自行熄灭。
同时，系统三个线电压对称性未变化，用电设备正常工作，可靠性高。
规程规定，中性点不接地系统发生单相接地故障可继续运行2h，在2h内找到接地点并消除。
单相接地时电容电流近似计算公式如下：对架空线IC=UL/350；对电缆IC=UL/10。

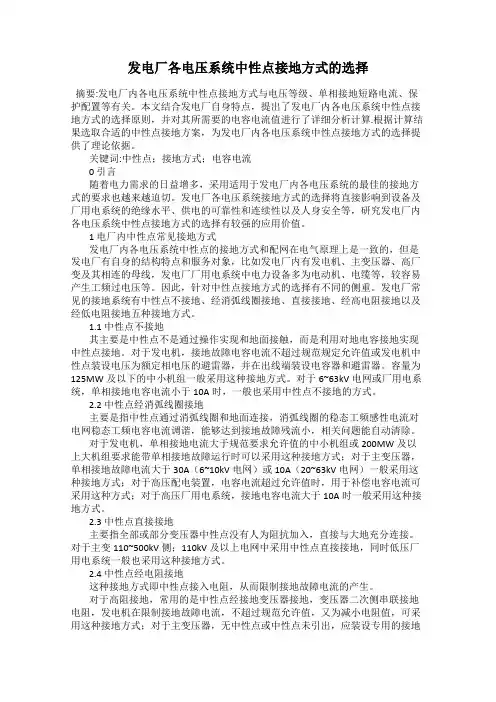

发电厂各电压系统中性点接地方式的选择
发电厂各电压系统中性点接地方式的选择摘要:发电厂内各电压系统中性点接地方式与电压等级、单相接地短路电流、保护配置等有关。
本文结合发电厂自身特点，提出了发电厂内各电压系统中性点接地方式的选择原则，并对其所需要的电容电流值进行了详细分析计算.根据计算结果选取合适的中性点接地方案，为发电厂内各电压系统中性点接地方式的选择提供了理论依据。
关键词:中性点；接地方式；电容电流0 引言随着电力需求的日益增多，采用适用于发电厂内各电压系统的最佳的接地方式的要求也越来越迫切。
发电厂各电压系统接地方式的选择将直接影响到设备及厂用电系统的绝缘水平、供电的可靠性和连续性以及人身安全等，研究发电厂内各电压系统中性点接地方式的选择有较强的应用价值。
1 电厂内中性点常见接地方式发电厂内各电压系统中性点的接地方式和配网在电气原理上是一致的，但是发电厂有自身的结构特点和服务对象，比如发电厂内有发电机、主变压器、高厂变及其相连的母线，发电厂厂用电系统中电力设备多为电动机、电缆等，较容易产生工频过电压等。
因此，针对中性点接地方式的选择有不同的侧重。
发电厂常见的接地系统有中性点不接地、经消弧线圈接地、直接接地、经高电阻接地以及经低电阻接地五种接地方式。
1.1 中性点不接地其主要是中性点不是通过操作实现和地面接触，而是利用对地电容接地实现中性点接地。
对于发电机，接地故障电容电流不超过规范规定允许值或发电机中性点装设电压为额定相电压的避雷器，并在出线端装设电容器和避雷器。
容量为125MW及以下的中小机组一般采用这种接地方式。
对于6~63kV电网或厂用电系统，单相接地电容电流小于10A时，一般也采用中性点不接地的方式。
2.2 中性点经消弧线圈接地主要是指中性点通过消弧线圈和地面连接，消弧线圈的稳态工频感性电流对电网稳态工频电容电流调谐，能够达到接地故障残流小，相关问题能自动清除。
对于发电机，单相接地电流大于规范要求允许值的中小机组或200MW及以上大机组要求能带单相接地故障运行时可以采用这种接地方式；对于主变压器，单相接地故障电流大于30A（6~10kV电网）或10A（20~63kV电网）一般采用这种接地方式；对于高压配电装置，电容电流超过允许值时，用于补偿电容电流可采用这种方式；对于高压厂用电系统，接地电容电流大于10A时一般采用这种接地方式。
关于某变电站低压侧中性点接地方式的选择概述
关于某变电站低压侧中性点接地方式的选择概述摘要：电力系统中性点接地方式是配电网设计、规划和运行中的一个重要的综合性技术课题。
它对电力系统许多方面都有影响，不仅涉及到电网本身的安全可靠性、设备和线路的绝缘水平，而且对通讯干扰、人身安全有重要影响。
中性点接地方式的选择也是一个复杂的问题，要考虑电网结构、系统运行情况、线路的设备状况和周围自然环境等因素，还必须考虑人身安全、通信的干扰和供电可靠性的要求。
本文依托此现状就某新建变电站35千伏配电装置中性点接地方式的选择进行简要分析。
0背景根据某地电网规划，35千伏电网将逐渐退出电网，未来不新建35千伏变电站，投运的110千伏变电站和220千伏变电站将无35千伏电压等级。
但为某地北部大部分乡镇供电的35千伏变电站扔将运行十年或更久，目前为乡镇提供35千伏电源的上级变电站目前仅有两座，其站内主变长期保持重载，大负荷方式下一旦出现线路或设备故障就有可能导致某地北部大面积停电。
为暂时缓解供电压力，提高35千伏电网转供能力，同时优化35千伏网架结构，需要部分新建变电站在建设初期考虑35千伏电压等级配电设备，远期拆除。
因规划均以高压电缆通过城市综合管廊联络出线，而35千伏电网以架空线为主，此现状导致未来新建35千伏出线存在电缆线路+架空线路并存的情况。
1.1国内外现状综述对于中压配电网的中性点接地方式问题，世界各国有着不同的观点及运行经验。
因此，世界各个国家，甚至一个国家中的不同城市中，中压配电网的中性点接地方式都不尽相同，主要根据各自中压配电网的运行经验和传统来确定。
1.1.1 国外发展现状（1）前苏联及东欧前苏联规定在下列情况下采用中性点不接地方式：6kV电网单相接地电流小于30A；10kV电网单相接地电流小于20A；15~20kV电网单相接地电流小于15A；35kV电网单相接地电流小于10A。
如果单相接地电流超过上述各值，则需采用中性点消弧线圈接地方式。
（2）西欧地区德国是世界上最早使用消弧线圈的国家，白1916年发明消弧线圈、1917年在Pleidelshein电厂首次投运，至今已有90多年的历史。
电力系统中性点接地方式的分析与选择
电力系统中性点接地方式的分析与选择摘要：电力系统中性点的接地方式对电力系统的安全稳定具有重要意义，而其选择由供电系统电压等级和对系统可靠性、系统稳定性、接地保护方式等要求来决定。
本文介绍了几种典型接地方式，分析了各类接地方式在单相接地故障下电压、短路电流的变化及对系统运行的影响。
并从供电可靠性、绝缘水平、人身安全等方面浅析了中性点接地方式的选择。
关键词：电力系统；中性点；接地方式1.引言在电力系统中，三相交流发电机或变压器绕组星形接线的公共点称为中性点。
中性点接地方式的合理选择是系统运行稳定与安全的重要基础。
它与整个电力系统的供电可靠性、人身安全、设备安全、绝缘水平、继电保护及通信干拢等有密切的关系。
电力系统中性点接地方式可划分为两大类，即大电流接地方式和小电流接地方式。
其中大电流接地方式分为中性点直接接地，中性点经小电阻、小电抗接地；而小电流接地方式主要有中性点不接地，中性点经高阻抗接地，中性点经消弧线圈接地等方式。
2.中性点接地方式的分析2.1中性点直接接地通过将系统中全部或部分变压器中性点直接接地来实现，通常在220kV以上系统中，为了降低超高压电力变压器中性点绝缘强度，应将全部变压器中性点都直接接地。
在中性点直接接地电网中若发生单相接地故障时，中性点电位仍为零，非故障相对地电压不变。
由于单相接地短路电流Id较大，线路继电保护装置能迅速切断电路，从而防止了产生间歇性电弧过电压的可能。
但是这样造成该方式供电的可靠性不高，为弥补其缺点，广泛采用自动重合闸装置。
2.2中性点不接地中性点不接地系统即中性点对地绝缘。
对中性点不接地的三相电网，当三相对称且各相对地电容相等时，中性点电位为零。
但当架空线路排列不对称而又换位不完全时，中性点电位不再是零，产生“中性点位移”。
正常运行中，三相对地电容电流相等，相位差120°，没有电容电流流过大地，中性点无位移。
当各相对地电容不等时，中性点位移。
当发生单相接地短路时，两个非故障相的对地电压升高，接地电流可达到正常单相对地电容电流的三倍。
中性点接地方式的选择通用版
安全管理编号：YTO-FS-PD759中性点接地方式的选择通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards中性点接地方式的选择通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
三相交流电力系统中性点与大地之间的电气连接方式，称为电网中性点接地方式。
中性点接地方式涉及电网的安全可靠性、经济性；同时直接影响系统设备绝缘水平的选择、过电压水平及继电保护方式、通讯干扰等。
一般来说，电网中性点接地方式也就是变电所中变压器的各级电压中性点接地方式。
因此，在变电所的规划设计时选择变压器中性点接地方式中应进行具体分析、全面考虑。
我国110kV及以上电网一般采用大电流接地方式，即中性点有效接地方式（在实际运行中，为降低单相接地电流，可使部分变压器采用不接地方式），这样中性点电位固定为地电位，发生单相接地故障时，非故障相电压升高不会超过1.4倍运行相电压；暂态过电压水平也较低；故障电流很大，继电保护能迅速动作于跳闸，切除故障，系统设备承受过电压时间较短。
因此，大电流接地系统可使整个系统设备绝缘水平降低，从而大幅降低造价。
6~35kV配电网一般采用小电流接地方式，即中性点非有效接地方式。
配电网中性点接地方式分析及选择
配电网中性点接地方式分析及选择前言在配电系统中，中性点接地方式的选择对电力系统的安全稳定运行具有重要意义。
因此，在设计和运行中选择恰当的中性点接地方式十分关键。
本文将会介绍中性点接地方式的类型及适用范围，以及不同中性点接地方式的优缺点分析，期望能够帮助电力系统工程师更好地了解中性点接地方式的选择和使用。
中性点接地方式类型在电力系统中，中性点接地方式有以下几种类型：1.无中性点接地（Ungrounded）2.单点接地（Solidly Grounded）3.零序电抗接地（Reactance Grounded）4.零序电阻接地（Resistance Grounded）不同中性点接地方式的优缺点分析1. 无中性点接地（Ungrounded）无中性点接地或称为孤立中性点接地，是一种没有与地相连的中性点接地方式。
电源和负载之间不存在任何的地电流，因此可以将其视为同电压级两端的电压源。
但它也存在很多问题，比如电压冲击，无法及时有效的跳闸，等等。
1.不存在与地相连的中性点，防止电源因地电流而被破坏缺点：1.电容负载的介入导致的零序电流通过电容负载可以被无限放大，给继电保护带来思考不便；2.单个相线电压突变引发的问题以及局部地质介质缺陷等情况都不能及时被发现，但会给电气设备带来隐患；3.系统中出现第一次单相接地故障时，残余电压若满足第二次接地故障判别标准时，系统将不能及时地进行跳闸或投入备用电源；2. 单点接地（Solidly Grounded）单点接地是一种常用的中性点接地方式，也就是将中性点与地相连接，构成一个参考电平，一旦系统中发生一次单相接地故障，将会使系统的继电保护中止电源供应和跳闸故障线路，从而达到保护的作用。
优点：1.系统中出现单相接地故障时，继电保护能够发现并停电，电气设备受到的损害最小；2.在不影响系统情况，若再接入电容补偿，可以消除外界的干扰，减小电压谐波；3.系统跳闸后，抢修工作较为方便；1.中性点与地相连接，会出现地电流，地电压测量有一定难度；2.系统瞬时故障时（如单相接地、短路），电容负载过程中通过谐振形成的高幅度的干扰电压能够被放大，从而引入过电压、过电流以及过热等问题；3.长期电流过大会使绝缘劣化变差；3. 零序电抗接地（Reactance Grounded）零序电抗接地和零序电阻接地都是相对于单点接地的改进。
论电力系统中性点接地方式选择
论电力系统中性点接地方式选择摘要：电力系统接地方式涉及电网的安全运行、供电可靠性、用户用电安全等诸多重要问题，涉及过电压与绝缘配合、继电保护、通信与自控、电磁兼容、接地设计等诸多领域，是一个内容广泛的系统问题。
电力系统中性点接地方式的选择需考虑多方面因素。
本文主要论述了我国电力系统中性点接地方式的选择及各自特点。
关键词：中性点；接地方式；选择；特点。
一、接地方式的选择标准电力系统中性点接地方式的选择主要考虑以下几个方面。
1.供电可靠性供电的可靠性是对电力系统的主要要求之一。
当网络中各元件和用电设备的可靠性相同时，则供电可靠性就只取决于电源中性点的工作方式。
采用不同的中性点接地方式会使供电可靠性有所差异。
2.安全因素安全因素是选择电网接地方式时重要的考虑因素。
不同的中性点接地方式在发生人身触电事故时，流过人身的故障电流以及电弧能量的大小是不一样的，系统断路器的动作时限也不同，所以对触电人员的伤害也有轻重之分；另外不同的中性点接地方式与网络中各类电器设备的安全与否密切相关，电气设备发生短路时，故障电流的大小往往和电网中性点接地方式有着直接的关系。
3.过电压因素中性点接地方式的选择往往直接影响到电网内外过电压、过电流的大小。
出于对抑制电网过电压、过电流危害的考虑必须选择合适的中性点接地方式。
4.电网继电保护的选择性和灵敏性不同接地方式下，系统中继电保护的灵敏性和选择性不同，这也是考虑中性点接地方式的重要依据。
5.电弧重燃的条件在不接地系统中，电弧的起弧、重燃或者振荡的接地故障，在某些条件下能产生高达6倍于正常电压的冲击电压，而在谐振接地系统中则不会出现这种情况，所以不同的接地方式对故障电弧的产生和熄灭有很大的影响。
二、各种接地方式的基本特点1.中性点不接地方式这种接地方式当发生单相接地故障时，三相线电压仍然可以保持平衡，并继续供电一段时间，且流经故障点的稳态电流就是单相对地电容电流，通常只有几十安培，远小于正常负荷电流，所以一般不会对线路、电缆或其他设备造成破坏，但是持续时间不能太长。
中性点接地方式的选择
中性点接地方式的选择在电力系统中，中性点接地方式的选择对于系统的安全性和可靠性具有至关重要的作用。
本文将对中性点接地方式的选择进行分析和说明。
中性点接地方式的定义中性点接地方式是指将三相交流电路的中性点通过低阻抗接地到大地上的一种电气连接方式。
中性点接地的目的是防止设备或电器因为故障出现单相接地而形成的接地故障电流，从而保证系统的可靠性和安全性。
中性点接地的分类根据不同的接地方式，中性点接地可以分为以下三种类型。
TN接地方式TN接地方式是指将供电系统中的变压器的中性点通过低阻抗接地到大地上，同时将所有电器的金属外壳和防护线通过低阻抗地接到变压器的中性点上，从而形成一个可靠的保护和接地性能的系统。
TN接地方式的优点是接地电阻小、接地效果好、适用性广。
不过，TN接地方式要求设备或电器必须有良好的绝缘性能，否则容易发生漏电事故。
IT接地方式IT接地方式是指将供电系统中的变压器的中性点与大地之间通过高阻抗接地，即使发生单相接地故障，也不会形成直接的接地故障电流。
此时，只需要通过漏电继电器进行监测和报警，然后在维修过程中重新启动设备就可以恢复正常。
IT接地方式的优点是可靠性好、操作方便、可大幅降低漏电事故的发生率。
但是IT接地方式要求设备必须有良好的绝缘性能和可靠的故障检测系统，否则容易因故障漏电而引起事故。
TT接地方式TT接地方式是一种间接保护接地方式，其工作原理是将供电系统中的变压器中性点与大地之间通过高阻抗接地，并在设备的金属外壳之间接入一个保护接地电阻，从而保护设备和人员的安全。
TT接地方式的优点是设备的安全性和可靠性非常好，而且适用于大部分的操作条件。
但是，TT接地方式的缺点是接地电阻较大，所以需要对接地电阻进行定期检测、运维和维护。
中性点接地方式的选择在选择中性点接地方式时，应根据具体的操作需求和设备特点进行权衡和选择。
对于需要高可靠性和高自动化的操作条件，应选择IT接地方式，以保障设备和人员的安全性和可靠性。
配电网中性点接地方式的选择
配电网中性点接地方式的选择一、中性点接地方式的选择原则1.1. 经济因素经济因素是选择中性点接地方式的重要因素。
随着电压等级的提高，输变电设备的绝缘费用在总投资中的比重愈来愈大，如果中性点采用有效接地方式，绝缘水平可以降低，减少设备造价，经济效益十分显著。
所以超高压和高压系统采用有效接地方式。
对于配电电缆网，同样电压等级有不同的绝缘水平，价格也不同，选用绝缘水平低的电缆应需采用低电阻接地方式，但发生单相接地故障时要跳闸。
在我国各城市中配网的结构比较薄弱，一发生单相故障就要跳闸，影响了供电可靠性，为提高供电可靠性需采取改进措施，同样也会增加投资，这是一个需综合考虑的因素。
对于架空配电网，绝缘费用不显著，采用中性点小电流接地系统的优点显现出来了。
1.2. 安全供电质量因素单相接地故障对安全和供电质量的影响取决于故障电流、故障电压、中性点位移电压这三个数据及故障的持续时间。
（1）故障电流的影响假若一个人直接接触到线路导线，则电流将流过他的身体，其后果（在个别生还情况下）取决于电流的幅值和持续时间。
一部分电能消耗在故障当地，会导致就地破坏（机械效应），或发生火灾（热效应）。
故障释放的能力越多，破坏作用越大。
具有上述两个效应的故障电流，其幅值大小决定着一个故障被允许持续存在的最长时间，同时还决定着故障从电弧自灭到相间短路的各种发展可能性。
对供电质量来说，其结果是完全不同的。
（2）故障电压的影响故障电压与故障电流直接有关。
较高的跨步电压与接触电压可能存在于故障点附近，因而会对故障点处的人造成伤害。
如果出现显著的接地耦合或内联，必须强制其电压不得超过相邻设备的绝缘水平（低压和电话网络，用户设备等等）。
（3）中性点位移电压的影响无论一个故障何时出现，中性点位移电压都以通常方式施加到整个网络上。
由于这个原因，该网络必须额外地满足相对地的绝缘要求。
这就意味着绝缘水平的提高和费用增加。
安全因素是选择配电网络接地方式时重要考虑的因素。
配电网中性点接地方式选择
应用技术幸福生活指南244幸福生活指南配电网中性点接地方式选择徐凯猛国网常州供电公司 江苏 常州 213000摘 要：电力系统中常用的接地方式有中性点直接接地、中性点经消弧线圈接地、中性点经电阻接地和中性点不接地。
配电网中性点接地方式选择是一个综合性问题，正确选择中性点的运行方式，对提高配电网的运行可靠性具有重要意义。
关键词：配电网；中性点；接地方式1配电网接地方式现状 电力系统中常用的接地方式有：中性点直接接地、中性点经消弧线圈接地、中性点经电阻接地和中性点不接地。
其中，中性点不接地、经消弧线圈接地或经高电阻接地的系统称为中性点非有效接地系统即小电流接地系统，中性点直接接地或经小电阻接地的系统称为有效接地系统即大电流接地系统。
目前，配电网普遍采用的接地方式主要为：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。
1.1中性点不接地方式 当发生单相接地故障时，故障相电压降为零，非故障相电压升高到√3倍，流经故障点的电流是全系统对地电容电流。
当系统对地电容较小时，故障电流较小，此时系统线电压仍对称，对用户的供电基本没有影响，可以继续运行2小时。
其主要缺点是随着电缆比例的大幅增加，系统对地电容电流增大。
当故障电流较大时，接地电弧不能自行熄灭，易产生间歇性电弧过电压，导致设备绝缘击穿扩大事故范围，造成线路跳闸停电。
1.2中性点经消弧线圈接地 采用消弧线圈接地时，其单相接地故障电流仅为补偿后很少的残余电流，使电弧不能维持而自动熄灭。
为避免出现谐振过电压，消弧线圈一般运行在过补偿状态。
中性点经消弧线圈接地虽具有上述优点，但仍存在如下问题：一是单相接地故障时，非故障相电压升高可使绝缘薄弱的线路接地，扩大故障范围。
二是当电缆比例较高时，所需补偿容量增大，造价及占地问题突出。
三是接地点残流较小，增加选线难度，选线装置准确率不高，而通过人工拉闸试跳故障线路，会对用户造成短时停电，影响正常供电的恢复。
1.3中性点经小电阻接地采用小电阻接地时，单相接地故障电流较大，保护配置按瞬时跳闸处理。
论中压电网的中性点接地方式选择
（对 电力系统 通信 和信 号系 统 的干 扰 ； ４ ）
（ 对 电力系 统稳 定的影 响 。 ５ ）
２ 相关规范要求 ． ２
我 国对 配 电系 统 中 性点 接 地方 式 的 规 定 要 依据
中性 点 的接 地 方式可 分 为两大 类 ， 即大 电流接 地方
交 式和 小 电流接 地方 式 ， 大 电流接 地方 式 又可 细分 为 中 电力 行 业标 准 《 流 电气装 置 的过 电压 保 护和 绝 缘 配 而
应 是直接 影 响这些 因 素的重 要参 数 。 如 ， 例 工频过 电压 高 ， 下列 数值 时 ， 采用 不接 地方 式 。 当超 过 下列 数值 义 需 对 系 统 设 备 的绝 缘 水平 要 求 就高 。单 相接 地 故 障 电流 在接 地 故障条 件下 运行 时 ，应 采 用消 弧线 圈接 地方 式 ：
本 文将 重 点讨论 中性 点不 接地 方式 ， 中性 点经 消弧 地方 式 。
线圈接地、 中性点经小电阻接地及中性点经中电阻接地
几种接 地 方式 的利 弊 。
３ （０ｋ １） ６ ｖ电网中性点不接地方式
由于历史 的原 因 ， 国建 国后 城 市 中压 电网普 遍采 我
用 中性 点不接 地方 式 ， 即系统 负荷 端 的外露 导 电部 分 做
关键 词 ：６１）Ｖ电网： Ａ接地方式； （ ｋ ０ 中ｔ ｔ ＇ 不接地； 消弧线圈接地； 电阻接地
１前言
电力 系统 中性 点 的接 地 方式 与系 统 的供 电可靠 性 、 ቤተ መጻሕፍቲ ባይዱ 身与设 备安 全 、 缘水 平及 过 电压保 护 、 电保 护 、 绝 继 通 讯干 扰等 一系 列 问题密切 相 关 ， 选择 不 当将 会严 重影 若 响 电网运 行 的可靠 性 、 全性 、 安 经济 性 。 中性 点接地 方式
中性点接地方式选择
请问：
三绕组变压器（110/38.5/10.5kV），110kV中性点为直接接地方式，35kV侧为中性点经消弧线圈接地方式，110kV中性点避雷器与35kV中性点避雷器作用有何不同？
另：35kV中性点避雷器一般装设在中性点刀闸与消弧线圈之间，现甲方提出避雷器主要是保护变压器，避雷器与变压器中性点之间不应用刀闸隔开，应装设在中性点刀闸与变压器之间，甲方的提法是否合理？
首先要明确的是中性点刀闸和避雷器是并联后接地。
中性点接地的作用除了是运行方式的需要，还有保护变压器及配合保护的需要。
而中性点的避雷器的作用是保护变压器。
问题所提的110kV和35kV的中性点避雷器的作用基本是相同的（起保护变压器，以防不平衡电压和操作过电压破坏变压器的绝缘）。
35kV电压等级的线路由于线距相对较小，电压较高。
因此发生接地故障时产生的电弧难以熄灭，容易引发因弧光造成相间故障，所以在变压器中性点加装消弧线圈接地。
当发生单相接地故障时，消弧线圈产生感性电流补偿故障点的容性电流使电弧熄灭。
若此时中性点刀闸没合或接地电阻过大，就会在中性点和其他两相产生1.732倍的相电压，这电压会危及变压器的绝缘安全，此时避雷器的作用价值就体现出来了。
中性点接地方式的选择
中性点接地方式的选择三相交流电力系统中性点与大地之间的电气连接方式，称为电网中性点接地方式。
中性点接地方式涉及电网的安全可靠性、经济性；同时直接影响系统设备绝缘水平的选择、过电压水平及继电保护方式、通讯干扰等。
一般来说，电网中性点接地方式也就是变电所中变压器的各级电压中性点接地方式。
因此，在变电所的规划设计时选择变压器中性点接地方式中应进行具体分析、全面考虑。
我国110kV及以上电网一般采用大电流接地方式，即中性点有效接地方式（在实际运行中，为降低单相接地电流，可使部分变压器采用不接地方式），这样中性点电位固定为地电位，发生单相接地故障时，非故障相电压升高不会超过1.4倍运行相电压；暂态过电压水平也较低；故障电流很大，继电保护能迅速动作于跳闸，切除故障，系统设备承受过电压时间较短。
因此，大电流接地系统可使整个系统设备绝缘水平降低，从而大幅降低造价。
6~35kV配电网一般采用小电流接地方式，即中性点非有效接地方式。
近几年来两网改造，使中、小城市6~35kV配电网电容电流有很大的增加，如不采取有效措施，将危及配电网的安全运行。
中性点非有效接地方式主要可分为以下三种：不接地、经消弧线圈接地及经电阻接地。
1中性点不接地方式适用于单相接地故障电容电流IC<10A，以架空线路为主，尤其是农村10kV配电网。
此类型电网瞬间单相接地故障率占60%~70%，希望瞬间接地故障不动作于跳闸。
其特点为：单相接地故障电容电流IC<10A，故障点电弧可以自熄，熄弧后故障点绝缘自行恢复；单相接地不破坏系统对称性，可带故障运行一段时间，保证供电连续性；通讯干扰小；单相接地故障时，非故障相对地工频电压升高31/2UC，此系统中电气设备绝缘要求按线电压的设计；当IC>10A时，接地点电弧难以自熄，可能产生过电压等级相当高的间歇性弧光接地过电压，且持续时间较长，危及网内绝缘薄弱设备，继而引发两相接地故障，引起停电事故；系统内谐振过电压引起电压互感器熔断器熔断，烧毁TV，甚至烧坏主设备的事故时有发生。
探讨110kV电网主变中性点接地方式的选择
探讨110kV电网主变中性点接地方式的选择摘要：随着电力技术的不断发展，如何选取电网主变中性点接地方式，成为了一个关系到整个电网运行的综合性问题。
电网主变中性点接地方式与电网的保护配置、绝缘水平、系统供电的可靠性、接地故障时的短路电流大小以及其分布等有密切的关系。
因此，接地方式的选择变得尤为重要。
关键词：110kV电网；中性点接地方式；选择引言在电网发生的故障中，接地故障（包括单相接地、两相接地）就占到故障总数的80%以上，要想充分发挥接地保护功能、快速准确地切除故障、缩短故障时间和提高供电可靠性，就得合理地选择接地方式，这样还能够减小故障电流对设备的危害。
所以，接地方式的选取，对于电网的安全、稳定、可靠运行有着十分重要的影响。
1.中性点的接地方式变压器中性点地接地方式有三种：不接地、直接接地与经电抗器接地。
要想分的再细致一些，则直接接地可分为极有效接地（全部接地）和有效接地（部分接地）；经电抗器接地可分为经消弧线圈接地和经小电抗接地两种。
我们知道变压器中性点接地方式不同，那么其在中性点上出现的过电压幅值也不同，因而过电压保护方案也不同。
一般情况下，变压器中性点不接地时不需要安装避雷器，因为其中性点绝缘水平为全绝缘，但是在多雷区并且单进线装有消弧线圈的变压器应在中性点加装避雷器。
中性点要按照其绝缘水平的不同，安装相应水平的避雷器。
2.中性点部分接地方式的缺点2.1间隔距离难以选择对间隙的要求是，发生“失地”情况时应动作，“有地”情况时发生单相接地故障不应动作。
对间隙距离的调整就是控制动作的重要手段。
一般情况下，裸露在大气中的棒间隙放电电压分散性是非常大的，在间隙120mm和115mm的冲击放电电压（平均值）的差值高达532kV，而区分“失地”和“有地”的冲击放电电压上下眼的差值仅为39kV，因此区别难度比较大。
2.2避雷器难以选择通常中性点的保护方式为避雷器与间隙并列运行是为了兼顾防雷和内过电压，避雷器要在雷电过电压下动作，在工频或内部过电压下不要动作。
20kV配电网中性点接地方式选择
3 20kV配电网中性点接地方式选择■ , *刖言电力系统中性点接地方式是一个涉及到供电的可靠性、过电压与绝缘配合、继电保护、通信干扰、系统稳定诸多方面的综合技术问题，这个问题在不同的国家和地区，不同的发展水平可以有不同的选择。
基于对系统电容电流的计算结果，综合经济性比较分析、人身安全问题和技术及设备发展水平等各方面因素，20kV配电网中性点接地方式针对不同出线类型应当选择不同的中性点接地方式。
3.1电容电流的计算方法电容电流是确定20kV配电网中性点接地方式的基本依据之一。
配电网电容电流受到多种因素的影响，若要获得精确地数值，则需要选用专用的测量仪器对其进行现场测量。
一般情况下，电容电流可按精确计算公式或经验公式进行计算。
在进行中性点接地方式的选择时，首先应当对系统电容电流进行计算。
3.1.1线路电容的计算方法（1）架空线路图3.1-1所示为一条三相架空线路，导线a，b，c上分别载有电荷Qa ，Qb和Qc，采用镜像法计算线路的对地电容，线路的电荷与对地电位之间存在如下关系式：c式中，Paa是当a导线有单位电荷而其他导线没有电荷时，导线a 上的电位，由U a = P aa Q a可得：QQ H（3-3）P = ―a- In —aO~（ 3 3，aa 2成ra式中：ra为导线a的半径，m； H^为导线与其镜像导线间的距离m。
同理可求出互导电位系数，再进一步求出电位系数矩阵。
架空线路的每相等值电容可由下式求得：C0 = 2~2^（3-4）In——r式中：£0为空气介电常数，F/m； h为架空线平均对地高度，m； r 为架空导线半径，m。
（2）电缆线路电缆线路的每相等值电容可由下式求得：C 2兀£ £0 , rIn —r1式中：£ 0为空气介电常数，F/m；£ RR为电缆材料相对介电常数; 台为电缆芯线半径，m； r2为电缆外皮内半径，m。
Ua Ub UPaa二PbaL PPPab acPPbb bcPPQaQbQ(3-1)图3.1-1架空线路电容参数计算图（3-5）3.1.2电容电流的计算可以采用下式求得: 配电网对地电容电流1cI =恳 CU L X 10-3 (3-6)式中：1c 为对地电容电流，A ； U e 为系统额定线电压，kV ； C 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中性点接地方式的选择
三相交流电力系统中性点与大地之间的电气连接方式，称为电网中性点接地方式。
中性点接地方式涉及电网的安全可靠性、经济性；同时直接影响系统设备绝缘水平的选择、过电压水平及继电保护方式、通讯干扰等。
一般来说，电网中性点接地方式也就是变电所中变压器的各级电压中性点接地方式。
因此，在变电所的规划设计时选择变压器中性点接地方式中应进行具体分析、全面考虑。
我国110kV及以上电网一般采用大电流接地方式，即中性点有效接地方式（在实际运行中，为降低单相接地电流，可使部分变压器采用不接地方式），这样中性点电位固定为地电位，发生单相接地故障时，非故障相电压升高不会超过1.4倍运行相电压；暂态过电压水平也较低；故障电流很大，继电保护能迅速动作于跳闸，切除故障，系统设备承受过电压时间较短。
因此，大电流接地系统可使整个系统设备绝缘水平降低，从而大幅降低造价。
6~35kV配电网一般采用小电流接地方式，即中性点非有效接地方式。
近几年来两网改造，使中、小城市6~35kV配电网电容电流有很大的增加，如不采取有效措施，将危及配电网的安全运行。
中性点非有效接地方式主要可分为以下三种：不接地、经消弧线圈接地及经电阻接地。
1中性点不接地方式
适用于单相接地故障电容电流IC10A时，接地点电弧难以自熄，可能产生过电压等级相当高的间歇性弧光接地过电压，且持续时间较长，危及网内绝缘薄弱设备，继而引发两相接地故障，引起停电事故；
·系统内谐振过电压引起电压互感器熔断器熔断，烧毁TV，甚至烧坏主设备的事故时有发生。
2中性点经消弧线圈接地
适用于单相接地故障电容电流IC>10A，瞬间性单相接地故障较多的架空线路为主的配电网。
其特点为：
·利用消弧线圈的感性电流补偿接地点流过的电网容性电流，使故障电流。
