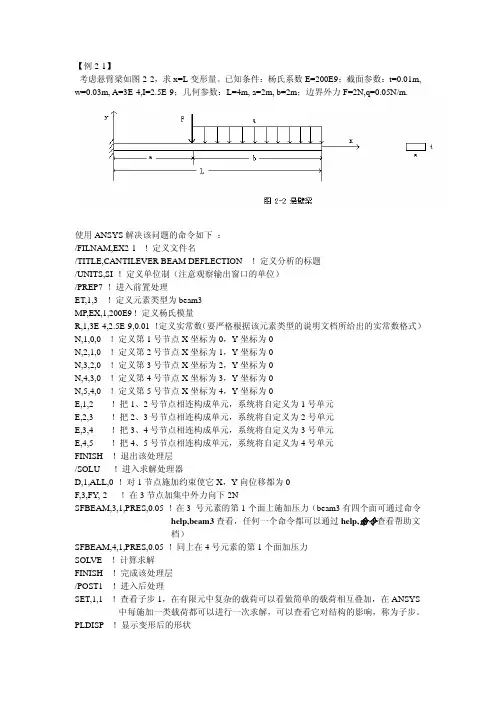

【例2-1】考虑悬臂梁如图2-2，求x=L变形量。
已知条件：杨氏系数E=200E9；截面参数：t=0.01m, w=0.03m, A=3E-4,I=2.5E-9；几何参数：L=4m, a=2m, b=2m；边界外力F=2N,q=0.05N/m.使用ANSYS解决该问题的命令如下：/FILNAM,EX2-1 ! 定义文件名/TITLE,CANTILEVER BEAM DEFLECTION ！定义分析的标题/UNITS,SI ！定义单位制（注意观察输出窗口的单位）/PREP7 ！进入前置处理ET,1,3 ！定义元素类型为beam3MP,EX,1,200E9 ! 定义杨氏模量R,1,3E-4,2.5E-9,0.01 ！定义实常数（要严格根据该元素类型的说明文档所给出的实常数格式）N,1,0,0 ！定义第1号节点X坐标为0，Y坐标为0N,2,1,0 ！定义第2号节点X坐标为1，Y坐标为0N,3,2,0 ！定义第3号节点X坐标为2，Y坐标为0N,4,3,0 ！定义第4号节点X坐标为3，Y坐标为0N,5,4,0 ！定义第5号节点X坐标为4，Y坐标为0E,1,2 ！把1、2号节点相连构成单元，系统将自定义为1号单元E,2,3 ！把2、3号节点相连构成单元，系统将自定义为2号单元E,3,4 ！把3、4号节点相连构成单元，系统将自定义为3号单元E,4,5 ！把4、5号节点相连构成单元，系统将自定义为4号单元FINISH ！退出该处理层/SOLU ！进入求解处理器D,1,ALL,0 ！对1节点施加约束使它X，Y向位移都为0F,3,FY,-2 ！在3节点加集中外力向下2NSFBEAM,3,1,PRES,0.05 ！在3 号元素的第1个面上施加压力（beam3有四个面可通过命令help,beam3查看，任何一个命令都可以通过help,命令查看帮助文档）SFBEAM,4,1,PRES,0.05 ！同上在4号元素的第1个面加压力SOLVE ！计算求解FINISH ！完成该处理层/POST1 ！进入后处理SET,1,1 ！查看子步1，在有限元中复杂的载荷可以看做简单的载荷相互叠加，在ANSYS 中每施加一类载荷都可以进行一次求解，可以查看它对结构的影响，称为子步。
(整理)《ANSYS120宝典》习题.

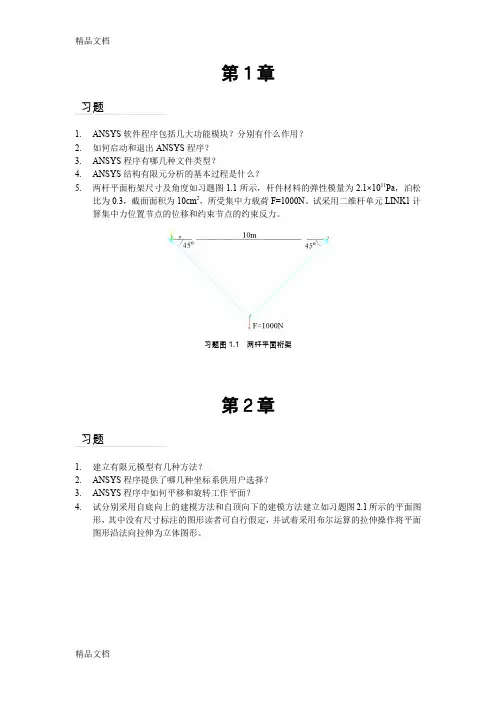

第1章习题1.ANSYS软件程序包括几大功能模块？分别有什么作用？2.如何启动和退出ANSYS程序？3.ANSYS程序有哪几种文件类型？4.ANSYS结构有限元分析的基本过程是什么？5.两杆平面桁架尺寸及角度如习题图1.1所示，杆件材料的弹性模量为2.1×1011Pa，泊松比为0.3，截面面积为10cm2，所受集中力载荷F=1000N。
试采用二维杆单元LINK1计算集中力位置节点的位移和约束节点的约束反力。
习题图1.1 两杆平面桁架第2章习题1.建立有限元模型有几种方法？2.ANSYS程序提供了哪几种坐标系供用户选择？3.ANSYS程序中如何平移和旋转工作平面？4.试分别采用自底向上的建模方法和自顶向下的建模方法建立如习题图2.1所示的平面图形，其中没有尺寸标注的图形读者可自行假定，并试着采用布尔运算的拉伸操作将平面图形沿法向拉伸为立体图形。
习题图2.1 平面图形5.试分别利用布尔运算建立如习题图2.2所示的立体图形，其中没有尺寸标注的图形读者可自行假定。
习题图2.2 立体图形6.试对习题图2.3所示的图形进行映射网格划分，并任意控制其网格尺寸，图形尺寸读者可自行假定。
习题图2.3 映射网格划分第3章习题1.试阐述ANSYS载荷类型及其加载方式。
2.试阐述ANSYS主要求解器类型及其适用范围。
3.如何进行多载荷步的创建，并进行求解？4.试建立如习题图3.1所示的矩形梁，并按照图形所示施加约束和载荷，矩形梁尺寸及载荷位置大小读者可自行假定。
习题图3.1 矩形梁约束与载荷5.试建立如习题图3.2所示的平面图形，并按照图形所示施加约束和载荷，平面图形的尺寸及载荷大小读者可自行假定。
习题图3.2 平面图形约束与载荷第4章习题1.试阐述ANSYS主要后处理方式及每种方式的主要功能。
2.如何用等值线图、矢量图、列表和单元等方式来显示计算结果信息？3.如何抓取结果显示图片？如何动画显示结果？4.如何定义时间历程结果记录变量？如何列表显示时间历程结果记录变量？如何绘制时间历程结果记录变量曲线？5.时间历程结果记录观察器Variable Viewer如何应用？第5章习题1.试阐述APDL语言中参数与参数变量的命名规则及使用方法。
ANSYS培训习题共10页
ANSYS有限元培训习题编写：梁利华浙江工业大学机电工程学院2008年8月7日第一部分概述1.1利用P方法分析中心孔板受拉的情况（单元选择plane82，几何尺寸和载荷见下图）。
考虑（1）平面应力带厚度情况；（2）平面应力情况；（3）平面应变情况。
其中：E=2e5MPa，v=0.3，p=100MPa。
由于对称性，可取1/4模型。
1.2 矩形截面悬臂梁自由端受集中载荷作用。
试用（1）三维方法（solid95单元）进行求解；（2）二维梁单元beam3进行求解；（3）三维梁单元beam4进行求解；（4）三维梁单元beam188（梁单元截面自定义）进行求解。
E=2e5MPa，v=0.3。
第二部分 几何实体建模2.1 创建如图所示支架结构。
2.2 创建如图所示的二维几何模型。
2.3 利用扫描特征建模。
2.4 利用螺旋特征建模（300︒）2.5 平行混合特征建模2.6 简单孔特征建模2.7 2.8 2.9 三通接管特征建模（1/4模型）图（A ）三通模型图图（B ）三通模型尺寸图0.2 基层底板0.15厚 0.851 轴衬套内孔 支架厚0.75 4⨯通孔 2.5 0.51.01.40.40.7 通过六点样条连杆小头0.28 0.4 0.33 3.250.03340.02664 0.0594第三部分：有限元建模3.1对2.7题的平面连杆结构进行自由网格练习（利用过渡因子、膨胀因子、网格密度等级和局部细化等控制实现不同的网格划分）3.2对如下结构进行自由网格练习（利用过渡因子、膨胀因子、网格密度等级和局部细化等控制实现不同的网格划分）3.3平面四边形映射网格练习（利用四边形的不同分段进行多种情况的映射网格划分）3.4五条边、六条边的四边形映射网格划分3.5带孔圆筒的自由网格与映射网格练习3.6多面三维实体映射网格练习（利用五面、六面的映射方法）3.7自由网格与映射网格过渡金字塔网格生成练习3.8利用扫略进行六面体网格划分3.9利用拖拉的方式生成扳手六面体网格3.10 对2.9题的三通接管进行映射网格划分3.11 对2.8题的轴承座结构进行全部六面体单元的网格划分第四部分 加载求解、后处理和图形控制4.1 无限长厚壁圆筒受内压作用，设外径Ro=20mm ，内径Ri=10mm ，内压为P=2.5Mpa 。

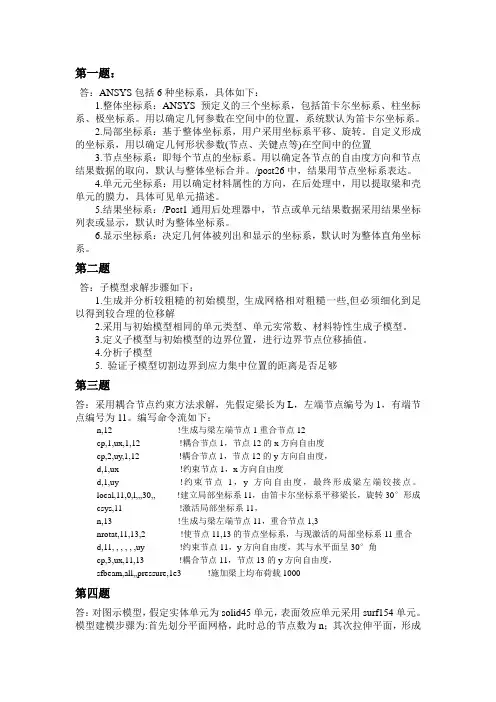

ANSYS试卷答案
第一题：答：ANSYS包括6种坐标系，具体如下：1.整体坐标系：ANSYS预定义的三个坐标系，包括笛卡尔坐标系、柱坐标系、极坐标系。
用以确定几何参数在空间中的位置，系统默认为笛卡尔坐标系。
2.局部坐标系：基于整体坐标系，用户采用坐标系平移、旋转。
自定义形成的坐标系，用以确定几何形状参数(节点、关键点等)在空间中的位置3.节点坐标系：即每个节点的坐标系。
用以确定各节点的自由度方向和节点结果数据的取向，默认与整体坐标合并。
/post26中，结果用节点坐标系表达。
4.单元元坐标系：用以确定材料属性的方向，在后处理中，用以提取梁和壳单元的膜力，具体可见单元描述。
5.结果坐标系：/Post1通用后处理器中，节点或单元结果数据采用结果坐标列表或显示，默认时为整体坐标系。
6.显示坐标系：决定几何体被列出和显示的坐标系，默认时为整体直角坐标系。
第二题答：子模型求解步骤如下：1.生成并分析较粗糙的初始模型, 生成网格相对粗糙一些,但必须细化到足以得到较合理的位移解2.采用与初始模型相同的单元类型、单元实常数、材料特性生成子模型。
3.定义子模型与初始模型的边界位置，进行边界节点位移插值。
4.分析子模型5. 验证子模型切割边界到应力集中位置的距离是否足够第三题答：采用耦合节点约束方法求解，先假定梁长为L，左端节点编号为1，有端节点编号为11。
编写命令流如下：n,12 !生成与梁左端节点1重合节点12cp,1,ux,1,12 !耦合节点1，节点12的x方向自由度cp,2,uy,1,12 !耦合节点1，节点12的y方向自由度，d,1,ux !约束节点1，x方向自由度d,1,uy !约束节点1，y方向自由度，最终形成梁左端铰接点。
local,11,0,l,,,30,, !建立局部坐标系11，由笛卡尔坐标系平移梁长，旋转30°形成csys,11 !激活局部坐标系11，n,13 !生成与梁左端节点11，重合节点1,3nrotat,11,13,2 !使节点11,13的节点坐标系，与现激活的局部坐标系11重合d,11, , , , , ,uy !约束节点11，y方向自由度，其与水平面呈30°角cp,3,ux,11,13 !耦合节点11，节点13的y方向自由度，sfbeam,all,,pressure,1e3 !施加梁上均布荷载1000第四题答：对图示模型，假定实体单元为solid45单元，表面效应单元采用surf154单元。
ansys例题1
第二题
建模与仿真步骤
1.由于SolidWorks提供了十分强大的三维建模功能，并且输出的ParaSolid与
Ansys可以无缝对接，故此次水桶建模我利用SolidWorks2013来绘制，在绘制过程中要注意的一个细节是SW环境下的尺寸导入到ANSYS之后会被自动转换成米单位制，如原图中的100mm在ANSYS中会被转换成0.1(m)，故建模与仿真均使用国际标准SI单位制即可。
首先选中正视面平面，添加草图，绘制剖面图。
2.绘制完毕之后旋转实体，得到水桶模型，建模效果图如下图所示。
之后输出
ParaSolid格式模型。
3.打开ANSYS软件，File-Inport导入刚才的ParaSolid模型，导入完毕后要
调整显示模式，Plot-Style-SolidModelFacets中，显示模式改为
NormalFaceting，之后可观察导入的模型。
4.下一步开始为仿真做准备，通过查表可得灰口铸铁的弹性模量及泊松比，注意本例中使用SI单位制，在单位换算后输入即可。
5.设置好element type为10node187，之后直接利用自适应网格尺寸划分得到划分结果。
6.固定桶的下表面。
加载，载荷大小为10个大气压，即1010Kpa。
7.运行后即可得到最终效果。
桶在10个大气压下的受力情况，图示为范米塞斯应力值。
下图为桶的应变值，由于桶边有卷起来的加强结构，故顶端应变值有减小，如果细心可以发现，一般生活中看到的水桶都会在桶沿与桶的中上部加固，我想看到这个应变结果，会发现在桶沿与桶的中上部加固是十分合理的。
ANSYS练习
ANSYS练习练习 - 悬壁梁问题描述使⽤ANSYS 分析⼀个⼯字悬壁梁，如图所⽰.求解在⼒P 作⽤下点A 处的变形，已知条件如下：P = 4000 lb ，L = 72 in ，I = 833 in 4，E = 29E6 psi ，横截⾯积 (A) = 28.2 in 2，H = 12.71 in求解步骤1. 启动 ANSYS. 以交互模式进⼊ANSYS ，⼯作⽂件名为beam.2. 创建基本模型a. Main Menu: Preprocessor > -Modeling- Create > Keypoints > In Active CS...b. 输⼊关键点编号 1.c. 输⼊x,y,z 坐标 0,0,0.d. 选择 Apply.e. 输⼊关键点编号 2.f. 输⼊x,y,z 坐标72,0,0 .g. 选择 OK.h. Main Menu: Preprocessor > -Modeling- Create > -Lines- Lines > Straight Line i. 选取两个关键点. a. 在拾取菜单中选择OK.3. 存储ANSYS 数据库. Toolbar: SA VE_DB4. 设定分析模块. a. Main Menu: Preferences b. 选择 Structural. a. 选择 OK.5. 设定单元类型相应选项.Pa. Main Menu: Preprocessor > Element Type > Add/Edit/Deleteb. 选择Add . . .c. 左边单元库列表中选择 Beam.d. 在右边单元列表中选择2D elastic (BEAM3).e. 选择 OK 接受单元类型并关闭对话框.a. 选择 Close 关闭单元类型对话框.6. 定义实常数.a. Main Menu: Preprocessor > Real Constantsb. 选择Add . . .c. 选择 OK 定义BEAM3的实常数.d. 选择 Help 得到有关单元 BEAM3的帮助.e. 查阅单元描述.f. File > Exit 退出帮助系统.g. 在AREA框中输⼊ 28.2 （横截⾯积）.h. 在IZZ框中输⼊ 833 （惯性矩）.i. 在HEIGHT框中输⼊ 12.71 （梁的⾼度）.j. 选择 OK 定义实常数并关闭对话框.b. 选择 Close 关闭实常数对话框.7. 定义材料属性.a. Preprocessor > Material Props > -Constant- Isotropicb. 选择 OK to 定义材料 1.c. 在EX框中输⼊29e6（弹性模量）.b. 选择OK 定义材料属性并关闭对话框.8. 保存ANSYS数据库⽂件beamgeom.db.a. Utility Menu: File > Save asb. 输⼊⽂件名beamgeom.db.a. 选择 OK 保存⽂件并退出对话框.9. 对⼏何模型划分⽹格.a. Main Menu: Preprocessor > MeshToolb. 选择 Mesh.c. 拾取 line.d. 在拾取对话框中选择 OK.b. (可选) 在MeshTool对话框中选择 Close.10. 保存ANSYS数据库到⽂件beammesh.db.a. Utility Menu: File > Save asb. 输⼊⽂件名：beammesh.db.c. 选择 OK 保存⽂件并退出对话框.11. 施加载荷及约束.a. Main Menu: Solution > -Loads- Apply > -Structural- Displacement > On Nodesb. 拾取最左边的节点.c. 在拾取菜单中选择 OK.d. 选择All DOF.b. 选择 OK. （如果不输⼊任何值，位移约束默认为0）f. Main Menu: Solution > -Loads- Apply > -Structural- Force/Moment > On Nodesg. 拾取最右边的节点.h. 在选取对话框中选择OK.i. 选择 FY.j. 在V ALUE框中输⼊-4000.c. 选择 OK.12. 保存数据库⽂件到beamload.db.a. Utility Menu: File > Save asb. 输⼊⽂件名beamload.db.c. 选择OK保存⽂件并关闭对话框.13. 进⾏求解.a. Main Menu: Solution > -Solve- Current LSb. 查看状态窗⼝中的信息, 然后选择File > Closec. 选择 OK开始计算.c. 当出现“Solution is done!” 提⽰后，选择OK关闭此窗⼝.14. 进⼊通⽤后处理读取分析结果.a. Main Menu: General Postproc > -Read Results- > First Set15. 图形显⽰变形.a. Main Menu: General Postproc > Plot Results > Deformed Shapeb. 在对话中选择deformed and undeformed.c. 选择 OK.16. (可选) 列出反作⽤⼒.a. Main Menu: General Postproc > List Results > Reaction Solub. 选择 OK 列出所有项⽬，并关闭对话框.c. 看完结果后，选择File > Close 关闭窗⼝.17. 退出ANSYS.a. ⼯具条: Quitb. 选择Quit - No Save!c. 选择 OK.⾮线性静态实例分析GUI⽅法问题描述这个实例分析中你将进⾏⼀个⼦弹冲击刚性壁的⾮线性分析。
ANSYS练习题
17. 在轴承孔圆周上施加推力载荷 Main Menu: Solution -> Loads-Apply -> Define
-1-
拷贝生成另一个圆柱体 Main Menu：Preprocessor>Copy>Volume 拾取圆柱体,点击 Apply, DZ 输入 1.5 然后点击 OK 从长方体中减去两个圆柱体 Main Menu：Preprocessor>Operate>Subtract Volumes 首先拾取被减的长方体，点击 Apply,然 后拾取减去的两个圆柱体，点击 OK。 使工作平面与总体笛卡尔坐标系一致 Utility Menu>WorkPlane>Align WP with> Global Cartesian
20. 绘等效应力 (von Mises) 图.Main Menu: General Postproc -> Plot Results -> Contour
Plot-Nodal Solu 1. 选择 stress 2. 选择 von Mises 3. OK
21. 应力动画 Utility Menu: PlotCtrls -> Animate -> Deformed Results ...
6. 关闭 MeshTool Toolbar: SAVE_DB 恭喜! 你已经到达第二块里程碑 -- 网格划分. 下一步是加载.
ansys练习
ansys练习1.1弹性力学平面问题的分析——带孔平板的有限元分析1、分析的物理模型分析结构如下图1-1所示。
图1-1 平面问题的计算分析模型2、ANSYS分析单元设置单元设置如下图1-2和图1-3所示。
图1-2 单元设置图1-3 单元行为选项设置3、实常数设置设置平面问题的厚度为1，过程如下图1-4所示。
图1-4 实常数设置4、材料属性设置材料的弹性模量和泊淞比设定如下图1-5所示。
图1-5 材料模型5、几何建模先创建一个矩形如下图1-6所示，然后再创建一个圆如图1-7所示。
图1-6 矩形创建图1-7 创建圆进行布尔运算，先选取大的矩形，然后再选取小圆，之后完成布尔减运算，其过程如下图1-8选取矩形选取小圆运算后结果图1-8 执行布尔减运算6、网格划分按如下图1-9所示完成单元尺寸设置，设置每个边划分4个单元。
之后，按图1-10所示完成单元划分。
图1-9 单元尺寸设置图1-10 单元划分7、模型施加约束和外载约束施加：先施加X方向固定约束如图1-11所示，再施加Y向位移约束如图1-12所示。
图1-11 施加X方向位移约束图1-12 施加Y 方向位移约束施加外载图1-13 施加外载荷图1-14 求解8、结果后处理查看受力后工件所受X方向应力和等效应力分布情况。
图1-15 后处理节点结果应力提取图1-16 X方向应力Mpa图1-17 米塞斯等效应力Mpa1.2弹性力学平面问题的分析——无限长厚壁圆筒问题描述：一无限长厚壁圆筒,如图1所示，内外壁分别承受压力p1=p2=10N/mm2。
受载前R1=100mm，R2=150mm，E=210Gpa，μ=0.3 。
取横截面八分之一进行计算，支撑条件及网格划分如下图2所示。
求圆筒内外半径的变化量及节点8处的支撑力大小及方向。
图1 图2此问题是弹性力学中的平面应变问题。
一、选择图形界面方式ANSYS main menu>preferences>structural可以不选择图形界面方式。
ansys练习题及参考答案
ANSYS 上机试题题目1：如图，带倒角的长方形平板有三个销钉孔，尺寸如图所示（单位mm），忽略板的厚度。
材料E=2E11Pa，μ= 0.3。
在板的三个销钉孔施加全约束，板的上表面受到均匀压力q=1000Pa。
求，该板的总位移、SEQV当量应力。
请按照以下要求完成考核内容：1.按照所给尺寸正确地将几何模型建立出来；2.对几何模型进行规则的四边形网格划分；3.加边界条件及载荷；4.求解，并将模型的总位移和总应力强度的图片粘在word文档里，题目注明班级、姓名及学号；5.在45min内完成作业。
提示：单元类型：plane42，建立2-D模型；注意保存数据文件。
q=1000Pa题目1的参考答案：（1）命令流fini/clear/PREP7ET,1,42 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,EX,1,,2e11 MPDATA,PRXY,1,,0.3 RECTNG,,0.14,,0.1, LFILLT,4,3,0.02, , LFILLT,3,2,0.02, , LFILLT,2,1,0.02, , LFILLT,1,4,0.02, ,FLST,3,4,4,ORDE,4 FITEM,3,5FITEM,3,8FITEM,3,11FITEM,3,14ASBL, 1,P51X FLST,2,4,5,ORDE,2 FITEM,2,2FITEM,2,-5ADELE,P51X, , ,1 wpoff,0.02,0.02CYL4, , ,0.01FLST,3,1,5,ORDE,1 FITEM,3,1AGEN,2,P51X, , , ,0.06, , ,0 FLST,3,1,5,ORDE,1 FITEM,3,2AGEN,2,P51X, , ,0.1, , , ,0 FLST,3,3,5,ORDE,2 FITEM,3,1FITEM,3,-3ASBA, 6,P51XESIZE,0,0.1,MSHAPE,0,2DMSHKEY,0AMESH,all/SOLFLST,2,12,4,ORDE,8FITEM,2,6FITEM,2,-7FITEM,2,9FITEM,2,-10FITEM,2,12FITEM,2,-13FITEM,2,15FITEM,2,-20DL,P51X, ,ALL,FLST,2,1,4,ORDE,1FITEM,2,3SFL,P51X,PRES,1000,SOLVE（2）考察结果几何模型：有限元模型：加载及约束：位移响应：应力响应：题目2：如下图所示，一个承受单向拉伸的大平薄板（可忽略厚度方向尺寸），在其中心位置有一个小圆孔。
ansys考试题
a n s y s考试题(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1、使用ansys可以进行的分析类型有哪些？结构分析、热分析、电磁分析、流体分析以及耦合场分析2、ANSYS典型分析过程由哪三个部分组成前处理、求解计算和后处理3、ansys第一次运行时缺省的文件名是什么？ File4、前处理模块主要包括哪两部分？参数定义和建立有限元模型5、简述ANSYS软件的分析具体求解步骤具体步骤如下：1）启动ansys。
已交互模式进入ansys，定义工作文件名2）设定单元类型。
对于任何分析，必须在单元库中选择一个或几个合适分析的单元类型，单元类型决定了辅加的自由度，许多单元还要设置一些单元选项，诸如单元特性和假设3）定义材料属性。
材料属性是与结构无关的本构属性，例如杨氏模量、密度等，一个分析中可以定义多种材料，每种材料设定一个材料编号。
4）对几何模型划分网格5）加载6）结果后处理6、ansys常用的文件类型有哪些？1） ansys数据库文件，记录有限元单元、节点、载荷等数据，它包含了所有的输入数据和部分结果数据。
2） ansys日志文件，以追加式记录所有执行过的命令，使用INPUT命令读取，可以对崩溃的系统或严重的用户错误进行恢复。
3） ANSYS出错记录文件，记录所有运行中的警告、错误信息。
4） ANSYS输出文件，记录命令执行情况5） ANSYS结果文件，记录一般结构分析的结果数据6） ANSYS结果文件，记录一般热分析的结果数据7) ANSYS结果文件，记录一般磁场分析的结果数据7、ANSYS使用的模型可分为哪两大类实体模型和有限元模型，其中实体模型不参与有限元分析8、ANSYS的整体坐标系有哪三类2笛卡尔坐标系、柱坐标系、球坐标系9、在ansys对话框中”OK”按钮和“Apply”按钮的区别是什么？在ansys对话框中“OK”按钮表示执行操作，并退出此对话框；而“apply”按钮表示执行操作，但并不退出此对话框，可以重复执行操作。
《ANSYS 12.0宝典》 习题
第1章习题1.ANSYS软件程序包括几大功能模块？分别有什么作用？2.如何启动和退出ANSYS程序？3.ANSYS程序有哪几种文件类型？4.ANSYS结构有限元分析的基本过程是什么？5.两杆平面桁架尺寸及角度如习题图1.1所示，杆件材料的弹性模量为2.1×1011Pa，泊松比为0.3，截面面积为10cm2，所受集中力载荷F=1000N。
试采用二维杆单元LINK1计算集中力位置节点的位移和约束节点的约束反力。
习题图1.1 两杆平面桁架第2章习题1.建立有限元模型有几种方法？2.ANSYS程序提供了哪几种坐标系供用户选择？3.ANSYS程序中如何平移和旋转工作平面？4.试分别采用自底向上的建模方法和自顶向下的建模方法建立如习题图2.1所示的平面图形，其中没有尺寸标注的图形读者可自行假定，并试着采用布尔运算的拉伸操作将平面图形沿法向拉伸为立体图形。
习题图2.1 平面图形5.试分别利用布尔运算建立如习题图2.2所示的立体图形，其中没有尺寸标注的图形读者可自行假定。
习题图2.2 立体图形6.试对习题图2.3所示的图形进行映射网格划分，并任意控制其网格尺寸，图形尺寸读者可自行假定。
习题图2.3 映射网格划分第3章习题1.试阐述ANSYS载荷类型及其加载方式。
2.试阐述ANSYS主要求解器类型及其适用范围。
3.如何进行多载荷步的创建，并进行求解？4.试建立如习题图3.1所示的矩形梁，并按照图形所示施加约束和载荷，矩形梁尺寸及载荷位置大小读者可自行假定。
习题图3.1 矩形梁约束与载荷5.试建立如习题图3.2所示的平面图形，并按照图形所示施加约束和载荷，平面图形的尺寸及载荷大小读者可自行假定。
习题图3.2 平面图形约束与载荷第4章习题1.试阐述ANSYS主要后处理方式及每种方式的主要功能。
2.如何用等值线图、矢量图、列表和单元等方式来显示计算结果信息？3.如何抓取结果显示图片？如何动画显示结果？4.如何定义时间历程结果记录变量？如何列表显示时间历程结果记录变量？如何绘制时间历程结果记录变量曲线？5.时间历程结果记录观察器Variable Viewer如何应用？第5章习题1.试阐述APDL语言中参数与参数变量的命名规则及使用方法。
ansys期末考试试题
ansys期末考试试题一、选择题（每题2分，共20分）1. 在ANSYS中，以下哪个不是单元类型的分类方式？A. 线性单元B. 非线性单元C. 一维单元D. 刚体单元2. 以下哪个选项不是ANSYS中材料属性的设置方法？A. 通过材料库选择B. 通过材料属性编辑C. 通过单元类型设置D. 通过实常数设置3. ANSYS中进行网格划分时，以下哪个选项不是网格划分的控制方式？A. 自动网格划分B. 手动网格划分C. 网格细化D. 网格合并4. 在ANSYS中，进行静力学分析时，以下哪个不是加载的方式？A. 压力加载B. 温度加载C. 惯性力加载D. 位移加载5. 在ANSYS中，以下哪个不是边界条件的类型？A. 固定约束B. 力约束C. 位移约束D. 速度约束二、简答题（每题10分，共30分）1. 简述在ANSYS中进行结构分析的基本步骤。
2. 解释在ANSYS中进行模态分析的意义及其应用场景。
3. 描述在ANSYS中进行热分析时，温度边界条件和热流边界条件的区别。
三、计算题（每题25分，共50分）1. 假设有一个长方体结构，尺寸为2m x 1m x 0.5m，材料为钢，弹性模量为210 GPa，泊松比为0.3。
在该结构的一端施加一个大小为10 kN的力。
请计算在力作用下结构的位移，并在ANSYS中设置相应的模型进行验证。
2. 考虑一个圆柱形压力容器，内径为1m，厚度为0.05m，材料为铝，弹性模量为70 GPa，泊松比为0.33。
该容器内部承受一个压力为2 MPa。
请计算容器壁的应力分布，并使用ANSYS软件进行应力分析，绘制应力云图。
四、案例分析题（共30分）1. 给出一个实际工程问题，例如桥梁结构的应力分析。
描述在ANSYS 中进行此类分析时需要考虑的因素，包括但不限于材料选择、载荷类型、边界条件设置等，并简述分析流程。
（15分）2. 根据上述案例，假设已经完成模型的建立和网格划分，请描述接下来进行的步骤，包括但不限于设置边界条件、施加载荷、求解和后处理等。
汇总的ANSYS练习
汇总的A N S Y S练习 Prepared on 24 November 2020问题详细说明：材料性质：EX= (杨氏模量) NUXY=（泊松比） MU= (摩擦系数)问题描述图：求解步骤：步骤一：建立计算所需要的模型。
在这一步中，建立计算分析所需要的模型，包括定义单元类型，划分网格，给定边界条件。
并将数据库文件保存为“”。
在此，对这一步的过程不作详细叙述。
步骤二：恢复数据库文件“”选择菜单路径 Utility Menu>File>Resume from步骤三：定义接触单元的材料特性。
1、选择菜单路径Main Menu>Preprocessor>Matersal Props>-Constant-Isotropic. Isotropic Matersal Properties (各向同性材料性质）对话框出现。
2、指定材料号为3，单击OK。
另一个Isotropic Material Properties对话框出现。
3、对摩擦系数（MU）键入。
4、单击OK。
步骤四：定义接触单元的实常数。
1、选择菜单路径Main Menu>Preprocessor>Real Constants。
实常数对话框出现。
.2、单击“Add”，下一级对话框出现。
3、移动滚动条，使之指向“CONTAC48”，然后单击“OK”。
出现下一级对话框。
4、在实常数号的输入框中键入3，在法向刚度的输入框中键入6e3，然后单击“Apply”。
5、在实常数号的输入框中键入4，在法向刚度的输入框中键入6e3。
6、单击OK。
步骤五：为了建立接触单元创建四个结点组元。
1、将线号为9和17的线上的结点定义成组元“snapins”2、将线号为3的线上的结点定义成组元“snapprg”3、将线号为8的线上的结点定义成组元“pullins”4、将线号为2的线上的结点定义成组元“pullprg”步骤五：建立接触单元。
秦老师给的ansys复习题
创建点线面体
14， 创建关键点（线、节点、单元）时，若不指定编号，系统怎样处理？ 15， 创建关键点（线、节点、单元）时，若指定编号与已有的关键点（线、节点、单元） 编号相同，系统怎样处理？ 16， 创建关键点时，若指定编号若既有编号的关键点与较高级图素相连（或已划分网 格） ，系统怎样处理？ 17， 请写出如下命令流 1） 创建关键点，编号 15，xyz 坐标为 10,20,30 2） 创建关键点，编号 16，柱面坐标系，xyz 坐标为 10,20,30 3） 创建关键点 11~19，均匀填充在关键点 10,20 之间 18， 请解释命令 kgen,5,1,20,2,1,2,3,的含义。 19， 请写出一个镜像关键点的命令 20， Ansys 中硬点的含义和作用。 21， 请写出 L,1,2 的含义 22， 请写出 CSYS,2$L,1,2 的结果 23， 请说明 L,1,2L 和 LSTR,1,2 的区别 24， 请写出任意一个通过关键点创建圆弧的命令流 25， 请写一个通过倒角创建圆弧段的命令
Ansys 自学提纲 ansys 单位制
1， 请理解 ansys 单位制的含义，SI 单位系统是怎样的？ Ansys 帮助文档只给出了长度、质量、时间、温度四种基本物理量的单位，而其他一些 物理量如密度、压力（应力，杨氏模量） 、能量的单位没有直接给，需要用户自己推导 例如，SI 制 长度：m 弹性模量：2.06e^11 Pa 密度：7800kg/m^3 重力加速度：9.8 转换成 MPA 制下为 长度：mm 弹性模量：2.06e^5 N/mm^2(也就是 MPa) 密度：7.8x10^-9 tonne/mm^3 重力加速度：9800
2， 请推导如下单位。钢材弹性模量为 Es=2e5N/mm2, 质量密度为 ρ=7.8g/cm3。若在建模过 程中长度单位采用 m，力的单位为 kN，那么 Es 和 ρ 应该分别输入何值？ Es=2e8, ρ=7.8 3， 条件如上，若在建模过程中，长度单位采用 m，力的单位为 N，那么 Es 和 ρ 应该分别输 入何值？ 4， 条件如上，若在建模过程中，长度单位采用 mm，力的单位为 N，那么 Es 和 ρ 应该分别 输入何值？ 5， 在上述三种情况下，重力加速度分别应该是何值？
ansys考试题
1、使用ansys可以进行的分析类型有哪些结构分析、热分析、电磁分析、流体分析以及耦合场分析2、ANSYS典型分析过程由哪三个部分组成前处理、求解计算和后处理3、ansys第一次运行时缺省的文件名是什么File4、前处理模块主要包括哪两部分参数定义和建立有限元模型5、简述ANSYS软件的分析具体求解步骤具体步骤如下：1）启动ansys。
已交互模式进入ansys，定义工作文件名2）设定单元类型。
对于任何分析，必须在单元库中选择一个或几个合适分析的单元类型，单元类型决定了辅加的自由度，许多单元还要设置一些单元选项，诸如单元特性和假设3）定义材料属性。
材料属性是与结构无关的本构属性，例如杨氏模量、密度等，一个分析中可以定义多种材料，每种材料设定一个材料编号。
4）对几何模型划分网格5）加载6）结果后处理6、ansys常用的文件类型有哪些1）ansys数据库文件，记录有限元单元、节点、载荷等数据，它包含了所有的输入数据和部分结果数据。
2）ansys日志文件，以追加式记录所有执行过的命令，使用INPUT命令读取，可以对崩溃的系统或严重的用户错误进行恢复。
3）ANSYS出错记录文件，记录所有运行中的警告、错误信息。
4）ANSYS输出文件，记录命令执行情况5）ANSYS结果文件，记录一般结构分析的结果数据6）ANSYS结果文件，记录一般热分析的结果数据7) ANSYS结果文件，记录一般磁场分析的结果数据7、ANSYS使用的模型可分为哪两大类实体模型和有限元模型，其中实体模型不参与有限元分析8、ANSYS的整体坐标系有哪三类笛卡尔坐标系、柱坐标系、球坐标系9、在ansys对话框中”OK”按钮和“Apply”按钮的区别是什么在ansys对话框中“OK”按钮表示执行操作，并退出此对话框；而“apply”按钮表示执行操作，但并不退出此对话框，可以重复执行操作。
10、ANSYS软件中提供了的创建模型的方法有哪些Ansys软件中提供了多种创建模型的方法，包括输入从CAD软件中创建的实体模型和有限元模型以及直接建模和实体建模。
ANSYS 综合练习1
承受拉伸的大平板
有限元分析模型
q
q
q
q
综合练习1-1 圆孔应力集中分析
如图所示为一个承受横向拉伸的平 板，在其中ቤተ መጻሕፍቲ ባይዱ位置有一个圆孔。材料属 11 性为弹性模量E=2×10 Pa，泊松比为 0.3，拉伸的均布载荷q=1000Pa，平均厚 度t=0.1mm。
注：要求分别用等值线图和矢量图显示模型的位移和应力应 完成抓图、列表显示和动画制作等操作。 变；完成抓图、列表显示和动画制作等操作。
平板的结构图
有限元分析模型
q q
综合练习1-2 圆孔应力集中分析
如图所示为一块双向承受均匀拉伸载荷的 方形大平板，在其中心有一个直径为40mm的小 孔，试用有限元方法分析该板在孔边的受力情 况。已知拉伸载荷（线载荷）q＝100N/mm，弹 性模量E＝2×105MPa，泊松比v＝0.3，板厚为 5mm。
第七章 综合练习
有限元分析过程
（1）创建有限元模型——前处理 创建或输入几何模型 定义材料属性 定义实常数（要根据单元的几何特性来设置，有些单元没 有实常数） 定义单元类型 划分单元 （2）施加载荷并求解——求解 施加约束条件 施加载荷 （3）查看分析结果——后处理 查看分析结果 检验结果的正确性
ANSYS建模练习题 (1)
习题1：（单位：cm）习题2：（单位：m）习题3：（单位：mm）ANSYS中常见错误分析2011-03-30 12:42:05| 分类：默认分类|举报|字号订阅ANSYS学习就是遇到错误，解决错误的过程，不要怕错误，遇到错误，慢慢解决，解决多了，水平慢慢就提高了。
下面这是总结的一部分。
1 把体用面分割的时候出现的错误提示：Boolean operation failed.try adjusting the tolerance value on the BTOL commmand to some fraction of theminimum keypoint distance.Model Size (current problem)1.183933e+000,BTOL setting1.00000e-005,minmum KPT distance 4.308365e-006先在要分割的地方设置一个工作平面，用布尔运算“divided --volume by working plane”进行分割的时候，出现上述错误，主要愿意可能是设置的公差太小，当时试了几次都么有成功，最后干脆把体重新建立了一个，又画了一个很大的面，终于成功了。
2.一个常见的代表性错误！原来我的虚拟内存设置为“无分页文件”，现在改为“系统管理”，就不在出现计算内存不够的情况了。
Error!Element type 1 is Solid95,which can not be used with the AMES command, meshing of area 2 aborted.刚开始学习的人经常出这种错误，这是因为不同单元类型对应不同的划分网格操作。
上面的错误是说单元类型为Solid95（实体类型），不能用AMES命令划分面网格。
3 Meshing of volume 5 has been aborted because of a lack of memory. Closed down other processes and/or choose a larger element size, then try the VMESH command again. Minimum additional memory required=853MB （by kitty_zoe ）说你的内存空间不够，可能因为你的计算单元太多，增加mesh尺寸，减少数量或者增加最小内存设定（ansys10中在customization preferences菜单存储栏可以修改）你划分的网格太细了，内存不足。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章习题1.ANSYS软件程序包括几大功能模块？分别有什么作用？2.如何启动和退出ANSYS程序？3.ANSYS程序有哪几种文件类型？4.ANSYS结构有限元分析的基本过程是什么？5.两杆平面桁架尺寸及角度如习题图1.1所示，杆件材料的弹性模量为2.1×1011Pa，泊松比为0.3，截面面积为10cm2，所受集中力载荷F=1000N。
试采用二维杆单元LINK1计算集中力位置节点的位移和约束节点的约束反力。
习题图1.1 两杆平面桁架第2章习题1.建立有限元模型有几种方法？2.ANSYS程序提供了哪几种坐标系供用户选择？3.ANSYS程序中如何平移和旋转工作平面？4.试分别采用自底向上的建模方法和自顶向下的建模方法建立如习题图2.1所示的平面图形，其中没有尺寸标注的图形读者可自行假定，并试着采用布尔运算的拉伸操作将平面图形沿法向拉伸为立体图形。
习题图2.1 平面图形5.试分别利用布尔运算建立如习题图2.2所示的立体图形，其中没有尺寸标注的图形读者可自行假定。
习题图2.2 立体图形6.试对习题图2.3所示的图形进行映射网格划分，并任意控制其网格尺寸，图形尺寸读者可自行假定。
习题图2.3 映射网格划分第3章习题1.试阐述ANSYS载荷类型及其加载方式。
2.试阐述ANSYS主要求解器类型及其适用范围。
3.如何进行多载荷步的创建，并进行求解？4.试建立如习题图3.1所示的矩形梁，并按照图形所示施加约束和载荷，矩形梁尺寸及载荷位置大小读者可自行假定。
习题图3.1 矩形梁约束与载荷5.试建立如习题图3.2所示的平面图形，并按照图形所示施加约束和载荷，平面图形的尺寸及载荷大小读者可自行假定。
习题图3.2 平面图形约束与载荷第4章习题1.试阐述ANSYS主要后处理方式及每种方式的主要功能。
2.如何用等值线图、矢量图、列表和单元等方式来显示计算结果信息？3.如何抓取结果显示图片？如何动画显示结果？4.如何定义时间历程结果记录变量？如何列表显示时间历程结果记录变量？如何绘制时间历程结果记录变量曲线？5.时间历程结果记录观察器Variable Viewer如何应用？第5章习题1.试阐述APDL语言中参数与参数变量的命名规则及使用方法。
2.如何进行数组参数的定义、赋值及运算？3.APDL语言有几种程序结构可供用户使用？分别是什么？都如何使用？4.如何创建宏并使用宏？如何进行局部变量的定义和使用？5.创建一个最简单的宏文件，实现从一个长方形中挖去一个三角形，如习题图5.1所示。
习题图5.1 长方形挖去三角形第6章习题1.习题图6.1所示为一平面桁架结构，其尺寸、约束及受力均在图上给出，杆件为钢材，弹性模量为2.07×1011Pa，泊松比为0.3，截面面积为3.0×10-4m2。
试计算平面桁架结构每个节点的位移、每个杆件的应力及约束节点的约束反力。
习题图6.1 平面桁架2.习题图6.2所示为一传输塔结构，其尺寸、约束及受力均在图上给出，杆件为钢材，弹性模量为2.1×1011Pa，泊松比为0.3，截面面积为6.25×10-3m2。
试计算传输塔每个节点的位移、每个杆件的应力及约束节点的约束反力。
习题图6.2 传输塔结构3.习题图6.3所示为一空间桁架结构，其尺寸、约束及受力均在图上给出，与地面接触的四点都分别约束三个方向的自由度，载荷大小为1000N，沿x轴方向。
杆件为钢材，弹性模量为2.1×1011Pa，泊松比为0.3，截面面积为1.2×10-2m2。
试计算空间桁架结构每个节点的位移、每个杆件的应力及约束节点的约束反力。
习题图6.3 空间桁架结构4.习题图6.4所示为一空间桁架结构，其尺寸、约束及受力均在图上给出，与地面接触的四点都分别约束三个方向的自由度，载荷大小为2500N，与水平面夹角为30度，作用在两立面平面内。
杆件为钢材，弹性模量为 2.1×1011Pa，泊松比为0.3，截面面积为1.56×10-2m2。
试计算空间桁架结构每个节点的位移、每个杆件的应力及约束节点的约束反力。
习题图6.4 空间桁架结构第7章习题1.单跨超静定梁如习题图7.1所示，矩形截面面积为0.1m2，高0.4m，材料的弹性模量为2.06×1011Pa，泊松比为0.3。
尺寸、约束与受力情况如图所示。
试计算梁的约束反力、变形图、弯矩图及剪力图。
习题图7.1 单跨超静定粱2.两跨超静定梁的受力与约束情况如习题图7.2所示，矩形截面宽30mm，高100mm，材料的弹性模量为2.1×1011Pa，泊松比为0.3。
集中力P=1800N，均布载荷q=350N/m。
试计算梁的约束反力、最大位移及最大位移出现的位置、弯矩及剪力分布图。
习题图7.2 两跨超静定粱3.T型框架结构尺寸、约束及受力情况如习题图7.3所示，截面形式为空心圆管，尺寸为Φ219×8mm，材料的弹性模量为2.1×1011Pa，泊松比为0.3。
试计算T型框架结构的变形图、应力图，并指出最大位移和最大应力出现的位置，同时绘制结构的轴力图、弯矩图及剪力图。
习题图7.3 T型框架结构4.七层框架结构如习题图7.4所示，顶部作用均布载荷50kN/m，左侧节点上作用倒三角形载荷简化得到的集中载荷，具体数值如图所示，框架底部节点完全固定。
钢筋混凝土结构，弹性模量为0.5×1011Pa，泊松比为0.3，密度为2500kg/m3，考虑重力作用。
梁截面的宽度为0.4m、高度为1.2m，柱截面宽度为0.6m，厚度为0.6m。
试计算该七层框架结构的变形图、应力图，并指出最大位移和最大应力出现的位置，同时绘制结构的轴力图、弯矩图及剪力图。
习题图7.4 七层框架结构5.空间梁柱结构如习题图7.5所示，横向（图中x轴）跨度为1.8m，纵向（图中z轴）跨度为1.2m，柱高1.2m，柱顶四边对称起坡，起坡高度0.6m，顶点作用集中载荷20kN，四柱脚固定约束。
梁柱结构均为钢材，弹性模量为2.1×1011Pa，泊松比为0.3，密度为7850kg/m3。
柱横截面为工字型钢，主轴方向为纵轴（图中z轴），梁横截面为工字型钢，起坡斜梁为方钢管，所有截面尺寸及在结构中的布置如图所示。
试计算在集中载荷和重力作用下该空间梁柱结构的变形图、应力图，并指出最大位移和最大应力出现的位置，同时绘制结构的轴力图、弯矩图及剪力图。
a) 空间梁柱结构b) 柱截面尺寸c) 横梁截面尺寸d) 斜梁截面尺寸习题图7.5 空间梁柱结构（单位：mm）第8章习题1.平面钢支架图形尺寸如习题图8.1所示，厚度为3.125mm，弹性模量为200Gpa。
边界条件：左边固定。
载荷：顶边均布载荷，大小为2625N/m。
求解钢支架的变形，绘制Von Mises等效应力图。
然后再重新建模，在支架拐角处不加倒角，观察应力集中现象，绘制Von Mises等效应力图（平面应力问题，具体操作过程可参考ANSYS帮助文件中的例题）。
习题图8.1 平面钢支架2.平面支架如习题图8.2所示，弹性模量为2.06×1011Pa，泊松比为0.3，厚度为8mm，通过两个直径为20mm的小圆孔中的螺栓固定，在内直径为60mm的大圆孔内作用P=1.5kN的向下集中力。
试计算该平面支架的变形图和Von Mises等效应力图。
习题图8.2 带圆孔平面支架（尺寸单位：mm）3.钢制自行车扳手如习题图8.3所示，弹性模量为2.06×1011Pa，泊松比为0.3，扳手的厚度为5mm，扳手尺寸、受力与约束如图所示。
试求该扳手的变形图和Von Mises等效应力图。
习题图8.3 钢制自行车扳手4.柱壳结构如习题图8.4所示，厚度为20mm，底部纵边固定约束，其余边自由，顶部角点处作用一集中力，大小为1000N，结构弹性模量为0.72×1011Pa，泊松比为0.31。
试采用8节点壳单元SHELL93和8节点自适应壳单元SHELL150分别计算其变形图和Von Mises等效应力图，并进行对比分析。
习题图8.4 柱壳结构5.书架结构如习题图8.5所示，各层隔板厚度为0.01m，两块侧立板厚度为0.008m，背板厚度为0.008m，结构尺寸如图所示。
假设书架结构底板完全固定，中间三块隔板上存放各种书籍，书籍产生的均布压力作用在上面，大小为300Pa。
书架结构弹性模量为1.25×109Pa，泊松比为0.31，密度为810kg/m3。
试采用壳单元SHELL63计算其变形和V on Mises等效应力。
习题图8.5 书架结构第9章习题1.立体钢支架如习题图9.1所示，厚度为5mm，其余平面尺寸如习题图8.1所示，弹性模量为200Gpa。
边界条件：左立面固定。
载荷：上顶面均布载荷，大小为525kN/m2。
求解立体钢支架的变形，绘制Von Mises等效应力图，并与习题图8.1的计算结果进行对比。
习题图9.1 立体钢支架2.三维简单钢支架如习题图9.2所示，支架整个后里面固定在墙上，在支架的伸长面内作用大小为100N/mm2的斜坡载荷，尺寸如图所示。
支架弹性模量为E＝210Gpa，泊松比为0.3。
试绘制三维简单钢支架变形图，并找到Von Mises等效应力的最大值及其位置。
习题图9.2 三维简单支架3.三维L形钢支架如习题图9.3所示，支架由底板上螺栓孔内孔面固定，在支架的伸长部分作用大小为1000N/cm2的均布载荷，尺寸如图所示。
支架弹性模量为E＝206Gpa，泊松比为0.3。
试绘制三维L形钢支架变形图，并找到主应力与V on Mises等效应力的最大值及其位置。
习题图9.3 三维L形支架4.三维L形钢支架如习题图9.4所示，支架通过有孔的表面固定在墙上，材料为钢材，弹性模量为210GPa，泊松比为0.3，几何尺寸及载荷如图所示。
试绘制三维L形钢支架变形图，并找到主应力与V on Mises等效应力的最大值及其位置。
习题图9.4 三维L形支架第10章习题1.简单钢架结构如习题图10.1所示，尺寸和约束形式如图所示，钢架为钢材，弹性模量为2.1×1011Pa，泊松比为0.3，密度为7850kg/m3，截面为方形，面积为0.02m2。
试计算该简单钢架结构的前5阶固有频率和振型。
习题图10.1 简单钢架结构2.带孔四边简支方板如习题图10.2所示，边长为1m，孔直径为0.4m，板厚度为0.002m。
材料为铝，弹性模量为0.7×1011Pa，泊松比为0.29，密度为2700kg/m3。
试计算其前5阶固有频率和振型。
习题图10.2 带孔四边简支方板3. 两自由度弹簧质量系统如习题图10.3所示，在质量m 1上作用一简谐激振力1F sin t ，材料参数如下：质量m 1=m 2=20kg ，弹簧刚度k 1=k 2=k c =150N/m ，力F 1=200N ，频率范围为0~20Hz ，其解间隔取0.2Hz ，弹簧长度任意选择。
