耐火材料工艺学试题-(2006)
耐火材料工艺学复习题.doc
1.冶金方法的分类主要有三种：1、火法冶金2、湿法冶金3、电冶金2.高炉冶炼的主要产品是什么？高炉冶炼的主要产品是铁3. 顶底复合吹炼转炉炼钢的优点是什么？具有反应速度快，生产率高，不需用燃料和热效率和热效率高等优点。
4.高炉内型有几部分？高炉有5段式内型，分别是炉吼，炉身，炉腰，炉腹，炉缸。
5．热风炉的类型和结构是什么？有内燃式和外燃式等多种形式，蓄热式热风炉主要包括燃烧室、蓄热室两大部分，并由炉基、炉壳、炉衬、炉算子、支柱等构成。
6.高炉的利用系数是什么？在中国以每立方米高炉有效容积1昼夜的合格生铁产量来表示。
即：ŋv=P/V7.电炉炼钢是什么？电炉炼钢主要是指电弧炉炼钢，电弧炉主要是利用电极与炉料间放电产生电弧发出的热量来炼钢。
其优点为：热效率高，温度高，温度容易调整和控制，颅内气氛可控，可用于100%的废钢进行熔炼，而且与其他炼钢法相比设备较简单，占地少，投资省，建厂快，容易控制污染。
8. 连铸机的类型主要有几种？主要有立式、立弯式、弧形和椭圆形四种。
9. 转炉和电炉炉衬主要使用什么耐火材料？什么是溅渣护炉？转炉炉衬主要使用镁碳砖，电炉炉衬主要使用镁碳砖等碱性炉衬。
溅渣护炉是向炉里加入一些轻烧镁球或白云石料，使渣的熔点和黏度升高，通过高压氮气把含有轻烧镁和白云石的渣喷溅到炉衬上降低了下次转炉冶炼时对炉衬的侵蚀。
10.高炉出铁沟系统有几部分组成？由主铁沟，支铁沟，渣沟，撇渣器和摆动流嘴等组成。
11.滑动水口是什么？是连铸机浇铸过程中钢水的控制装置，能够精确的调节从钢包到连铸中间包的钢水流量，使连铸操作更容易控制。
12.钢包透气砖是什么？是具有良好透气性、耐侵蚀性、抗渗透性、抗热冲击性、具吹通率高、操作安全可靠、使用寿命长等特性。
3.定径水口是什么？在小方坯连铸机中间包无塞棒浇铸系统中采用的，进行敞开式浇铸的注速达到2.5——3m/s的水口。
14. 连铸三大件是什么？整体塞棒、长水口和和浸入式水口。
耐火材料试题及答案

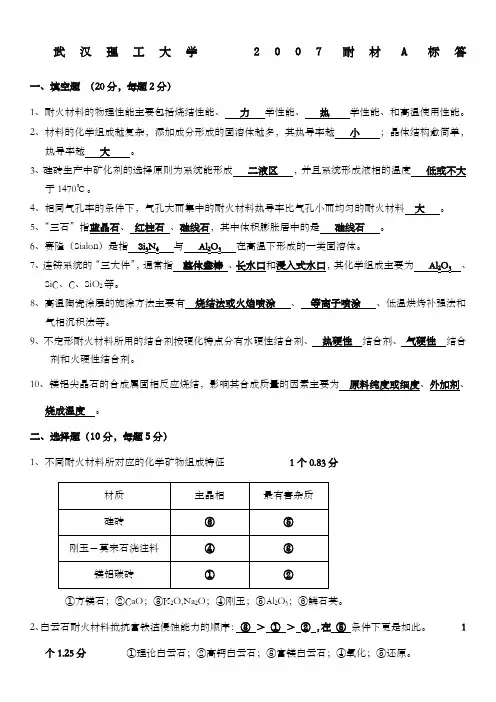

武汉理工大学 2007耐材A 标答一、填空题 （20分，每题2分）1、耐火材料的物理性能主要包括烧结性能、 力 学性能、 热 学性能、和高温使用性能。
2、材料的化学组成越复杂，添加成分形成的固溶体越多，其热导率越 小 ；晶体结构愈简单，热导率越 大 。
3、硅砖生产中矿化剂的选择原则为系统能形成 二液区 ，并且系统形成液相的温度 低或不大 于1470℃。
4、相同气孔率的条件下，气孔大而集中的耐火材料热导率比气孔小而均匀的耐火材料 大 。
5、“三石”指蓝晶石、 红柱石 、硅线石，其中体积膨胀居中的是 硅线石 。
6、赛隆（Sialon ）是指 Si 3N 4 与 Al 2O 3 在高温下形成的一类固溶体。
7、连铸系统的“三大件”，通常指 整体塞棒 、长水口和浸入式水口，其化学组成主要为 Al 2O 3 、SiC 、C 、SiO 2等。
8、高温陶瓷涂层的施涂方法主要有 烧结法或火焰喷涂 、 等离子喷涂 、低温烘烤补强法和气相沉积法等。
9、不定形耐火材料所用的结合剂按硬化特点分有水硬性结合剂、 热硬性 结合剂、 气硬性 结合剂和火硬性结合剂。
10、镁铝尖晶石的合成属固相反应烧结，影响其合成质量的因素主要为 原料纯度或细度、外加剂、 烧成温度 。
二、选择题（10分，每题5分）1、不同耐火材料所对应的化学矿物组成特征 1个0.83分①方镁石；②CaO ；③K 2O,Na 2O ；④刚玉；⑤Al 2O 3；⑥鳞石英。
2、白云石耐火材料抵抗富铁渣侵蚀能力的顺序： ③ ＞ ① ＞ ② ，在 ⑤ 条件下更是如此。
1个1.25分 ①理论白云石；②高钙白云石；③富镁白云石；④氧化；⑤还原。
三、判断简答题（28分，每题7分）1、耐火度愈高砖愈好。
答：错。
(2.5分)耐火度是指耐火材料在无荷重条件下抵抗高温而不熔化的特性。
而耐火材料在使用过程中不可能无荷重，因此，耐火度只能作为一个相对指标。
(4.5分)2、水泥因含有一定数量CaO，所以，为提高高温性能，浇注料应该采用超低水泥或无水泥结合。
耐火材料培训材料试卷

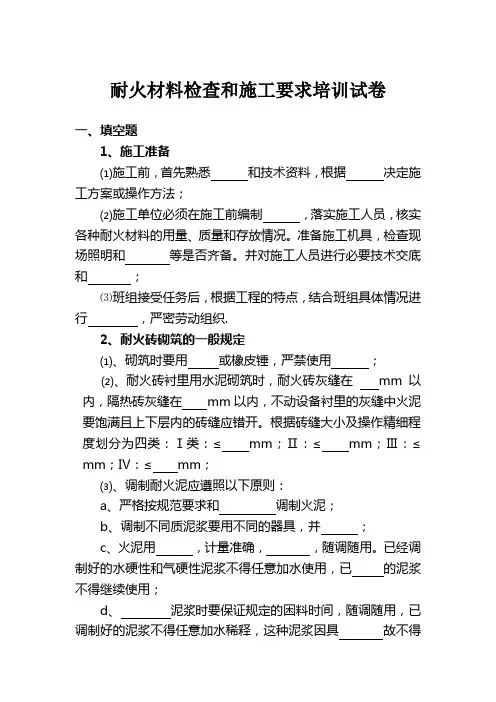

耐火材料检查和施工要求培训试卷一、填空题1、施工准备⑴施工前，首先熟悉和技术资料，根据决定施工方案或操作方法；⑵施工单位必须在施工前编制，落实施工人员，核实各种耐火材料的用量、质量和存放情况。
准备施工机具，检查现场照明和等是否齐备。
并对施工人员进行必要技术交底和；⑶班组接受任务后，根据工程的特点，结合班组具体情况进行，严密劳动组织.2、耐火砖砌筑的一般规定⑴、砌筑时要用或橡皮锤，严禁使用；⑵、耐火砖衬里用水泥砌筑时，耐火砖灰缝在 mm以内，隔热砖灰缝在 mm以内，不动设备衬里的灰缝中火泥要饱满且上下层内的砖缝应错开。
根据砖缝大小及操作精细程度划分为四类：Ⅰ类：≤ mm；Ⅱ：≤ mm；Ⅲ：≤ mm；Ⅳ：≤ mm；⑶、调制耐火泥应遵照以下原则：a、严格按规范要求和调制火泥；b、调制不同质泥浆要用不同的器具，并；c、火泥用，计量准确，，随调随用。
已经调制好的水硬性和气硬性泥浆不得任意加水使用，已的泥浆不得继续使用；d、泥浆时要保证规定的困料时间，随调随用，已调制好的泥浆不得任意加水稀释，这种泥浆因具故不得与金属壳体直接接触；⑷、拱顶和圆筒衬里宜采用砌筑，直墙和斜墙宜采用砌筑。
砌筑时应力求砖缝平直，弧面圆滑，砌体密实。
对于回转窑的耐火衬里还必须确保与同心，故应保证砖面与筒体完全贴紧，砖间应是面接触且结合牢固，砌筑不动设备的砖衬时，火泥浆饱满度要求达到 %以上，表面砖缝要用原浆勾缝，并及时刮除砖表面多余的泥浆；⑸、基础或托砖板表面不平时，在 mm以内可用耐火泥找平，在 mm以内时用浇注料找平，砌筑一般采用挤浆、沾浆、刮浆的方法；⑹、耐火砖衬中的膨胀缝，必须按设计要求留设，不得遗漏。
砌体膨胀缝的留设其内外层间留成式互不相通，缝内不得留有砖块杂物，并用或将缝填满。
要避免外满内空的现象。
砖体内有金属物体时，应在金属物体和之间留设膨胀缝，使金属构件在加热时能够自由膨胀，中一般可不设膨胀缝；⑺、砖衬中留设的外露金属件，包括、等部位要用异形砖或封闭起来，不得将其在使用中直接暴露在热窑气中；⑻、砌筑封顶砖时，若用原砖不能满足要求时，要用切砖机对砖进行精细加工，不能使用加工。
耐火材料复习题
《耐火材料工艺学》复习提纲第一章1.耐火材料的概念：耐火材料是指耐火度不低于1580℃的无机非金属材料。
2.按化学矿物组成分类：硅质制品、硅酸铝制品、镁质制品、白云石制品、铬质制品、特殊制品。
第二章1.三种化学矿物组成：①主成分。
耐火制品中构成耐火基体的成分。
它的性质和数量直接决定制品的性质。
氧化物、元素或非氧化物的化合物。
分酸性、中性和碱性三类。
②杂质成分。
由原料及加工过程中带入的非主要成分的化学物质（氧化物、化合物等）。
这些杂质的存在往往能与主成分在高温下发生反应，生成低熔性或大量的液相，从而降低耐火基体的耐火性能，也称之为溶剂。
③添加成分。
为促进其高温变化和降低烧结温度。
分为矿化剂、稳定剂和烧结剂等。
两种矿物组成：①结晶相（主晶相和次晶相）：主晶相是耐火制品结构的主体而且熔点较高的结晶相。
其性质、数量、结合状态直接决定着耐火材料的性质。
次晶相又称第二固相，也是熔点较高的晶体，提高耐火制品中固相间的直接结合，改善制品的某些性能。
②玻璃相：基质是指填充于主晶相之间的不同成分的结晶矿物（次晶相）和玻璃相，也称为结合相。
硅砖的主晶相：磷石英、方石英粘土砖的主晶相：莫来石、方石英2.三种气孔率表示方法及关系：①总气孔率（真气孔率）Pt，总气孔体积与制品总体积之比；②开口气孔率（显气孔率）Pa，开口气孔体积与制品总体积之比；③闭口气孔率Pc，闭口气孔体积与制品总体积之比。
三者的关系为：Pt＝Pa +Pc气孔率大小影响耐火制品哪些性能？气孔率是耐火材料的基本技术指标。
其大小影响耐火制品的所有性能，如强度、热导率、抗热震性等。
3.高温蠕变性的概念：制品在高温下受应力作用随着时间变化而发生的等温形变。
分为高温压缩蠕变、高温拉伸蠕变、高温弯曲蠕变和高温扭转蠕变等。
高温蠕变曲线的三阶段①oa-起始段：加外力后发生瞬时弹性变形，外力超过试验温度下的弹性极限时会有部分塑性形变；②ab-第一阶段：紧接上阶段的蠕变为一次蠕变，初期蠕变，应变速率de/dt随时间增加而愈来愈小，曲线平缓，较短暂；③bc-第二阶段：二次蠕变，黏性蠕变、均速蠕变或稳态蠕变。
耐火材料试题

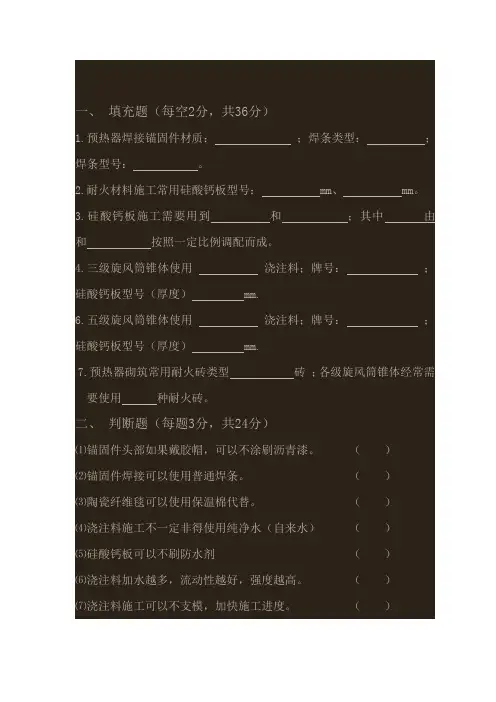

一、填充题（每空2分，共36分）
1.预热器焊接锚固件材质：；焊条类型：；焊条型号：。
2.耐火材料施工常用硅酸钙板型号： mm、 mm。
3.硅酸钙板施工需要用到和；其中由和按照一定比例调配而成。
4.三级旋风筒锥体使用浇注料；牌号：；硅酸钙板型号（厚度） mm.
6.五级旋风筒锥体使用浇注料；牌号：；硅酸钙板型号（厚度） mm.
7.预热器砌筑常用耐火砖类型砖；各级旋风筒锥体经常需要使用种耐火砖。
二、判断题（每题3分，共24分）
⑴锚固件头部如果戴胶帽，可以不涂刷沥青漆。
（）
⑵锚固件焊接可以使用普通焊条。
（）
⑶陶瓷纤维毯可以使用保温棉代替。
（）
⑷浇注料施工不一定非得使用纯净水（自来水）（）
⑸硅酸钙板可以不刷防水剂（）
⑹浇注料加水越多，流动性越好，强度越高。
（）
⑺浇注料施工可以不支模，加快施工进度。
（）
⑻浇注料只要一凝固，就可以拆模。
（）
三、简答题（共4题，合计40分）
1. 锚固件头部为什么要戴橡胶帽？涂刷沥青漆有什么作用？
2. 硅酸钙板施工有什么要求？需要注意那些事项？
3. 预热器耐火材料施工常用到哪几种浇注料？有什么不同？
4. 简述浇注料施工流程。
耐火材料工艺学试题-(2006)[1]
![耐火材料工艺学试题-(2006)[1]](https://img.taocdn.com/s3/m/5a26a2dfad51f01dc281f142.png)

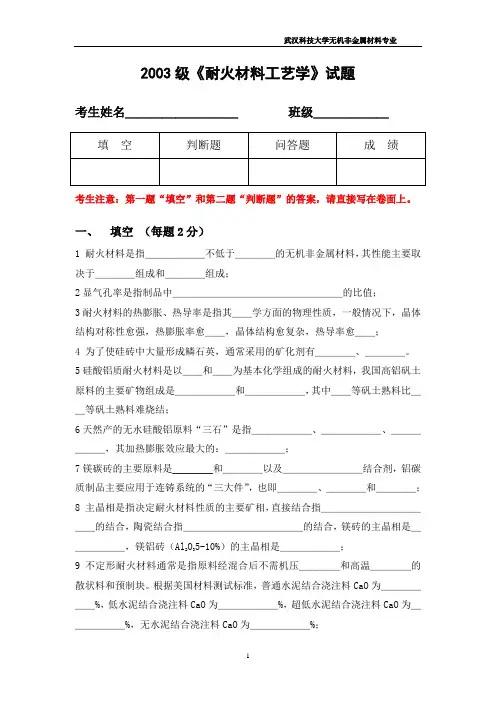

2003级《耐火材料工艺学》试题考生姓名＿＿＿＿＿＿＿＿＿班级＿＿＿＿＿＿考生注意：第一题“填空”和第二题“判断题”的答案，请直接写在卷面上。
一、填空（每题2分）1 耐火材料是指＿＿＿＿＿＿不低于＿＿＿＿的无机非金属材料，其性能主要取决于＿＿＿＿组成和＿＿＿＿组成；2显气孔率是指制品中＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿的比值；3耐火材料的热膨胀、热导率是指其＿＿学方面的物理性质，一般情况下，晶体结构对称性愈强，热膨胀率愈＿＿，晶体结构愈复杂，热导率愈＿＿；4 为了使硅砖中大量形成鳞石英，通常采用的矿化剂有＿＿＿＿、＿＿＿＿。
5硅酸铝质耐火材料是以＿＿和＿＿为基本化学组成的耐火材料，我国高铝矾土原料的主要矿物组成是＿＿＿＿＿＿和＿＿＿＿＿＿，其中＿＿等矾土熟料比＿＿等矾土熟料难烧结；6天然产的无水硅酸铝原料“三石”是指＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿，其加热膨胀效应最大的：＿＿＿＿＿＿；7镁碳砖的主要原料是＿＿＿＿和＿＿＿＿以及＿＿＿＿＿＿＿＿结合剂，铝碳质制品主要应用于连铸系统的“三大件”，也即＿＿＿＿、＿＿＿＿和＿＿＿＿；8 主晶相是指决定耐火材料性质的主要矿相，直接结合指＿＿＿＿＿＿＿＿＿＿＿＿的结合，陶瓷结合指＿＿＿＿＿＿＿＿＿＿＿＿的结合，镁砖的主晶相是＿＿＿＿＿＿，镁铝砖（Al2O35-10%）的主晶相是＿＿＿＿＿＿；9 不定形耐火材料通常是指原料经混合后不需机压＿＿＿＿和高温＿＿＿＿的散状料和预制块。
根据美国材料测试标准，普通水泥结合浇注料CaO为＿＿＿＿＿＿%，低水泥结合浇注料CaO为＿＿＿＿＿＿%，超低水泥结合浇注料CaO为＿＿＿＿＿＿%，无水泥结合浇注料CaO为＿＿＿＿＿＿%；10白云石耐火材料按化学组成分有高钙白云石、＿＿＿＿白云石和富镁白云石之分，它们抵抗富硅渣侵蚀能力的顺序：＿＿＿＿＿＿＞＿＿＿＿＿＿＞＿＿＿＿＿＿，抵抗富铁渣侵蚀能力的顺序：＿＿＿＿＿＿＞＿＿＿＿＿＿＞＿＿＿＿＿＿，并且，还原气氛下抵抗富铁渣侵蚀能力＿＿于氧化气氛下。
窑操作员耐火材料考试题
窑操作员耐火材料考试题一、填空题：1、为了使耐火浇注料锚固件焊接牢固，其焊接长度为 25mm。
（一级）2、为了使耐火浇注料搅拌均匀，通常采用强制式搅拌机干搅 3 分钟，加水搅拌3—5 分钟，搅拌好的耐火浇注料在30 分钟内用完，振捣时间为30 秒。
（一级）3、浇注料区段不宜太大，最大400×600 mm。
（一级）4、所有镁质硅的膨胀率范围为 1.6—1.8% ，窑点火投料后砖衬往窑尾方向伸展。
（一级）5、1#窑口浇注料于05 年11 月进行1/2 更换，采用PA—803胶料；旧衬为LN—70浇注料。
（一级）6、2#窑06年4月份检修，三次风管导流版浇注料南边是PA—803 北面是G—16 ；目的是检验耐火材料使用效果。
7、碱性耐火材料是指以MgO 和CaO 为主要成分的耐火材料。
（二级）8、镁铝尖晶石砖主要指标要求为：体积密度必须大于2.93g/cm3，常温耐压强度必须大于50Mpa ，显气孔率应该小于17.5% 。
（二级）9、椭圆度ω值应小于窑径的1/10 。
（二级）10、耐火砖尺寸公差要求，砖大小头厚度误差小于1mm ，角损处三条棱的角损长度之和不超过50mm ，耐火砖受压面平整度不大于0.5mm 。
（二级）11、耐火砖加工长度不得小于原砖的50% ，厚度不得小于原砖的80% 。
（二级）12、窑胴体与轮带的误差一般不超出180℃。
（二级）二、问答题：1、窑内砌砖用插缝钢板要求？（一级）答：厚度一般在1—2mm，要求平整，不卷边，不扭曲，无毛刺；板宽小于砖宽约10mm；砌筑时钢板不得超出砖边，不得出现插空、搭桥现象；每条缝中只允许使用一块钢板。
2、窑内放线有哪些要求？（一级）答：窑纵向基准线要沿圆周长每1.5m放一条，每条线都要与窑的轴线平行。
环向基准线每10m放一条，施工控制线每1m放一条，环向线均应互相平行且垂直与窑的轴线。
3、窑用砖应具备什么条件？（一级）答：⑴耐高温，有高的耐火度；⑵抗热震，稳定性好；⑶抗渣性好及化学侵蚀能力强；⑷有较高的强度，以抗机械作用的侵害；⑸耐磨性能好；⑹外型规则，尺寸准确，便于镶砌；⑺具有易挂窑皮的性能。
制砖、耐火材料加工测试题
制砖、耐火材料加工试题一、单项选择题(第题～第题，选择一个正确答案，将相应的答案填入题内的括号中，每题 1 分，总分值分。
)1.隧道干烧窑的热风入口温度要稳定在〔〕℃。
A、100-110B、120-130C、140-150D、160-1702.煤矸石烧结砖的最高烧成温度一般是〔〕℃。
A、800B、1000C、1050D、11003.码坯密度的原则是〔〕。
A、上密下稀B、下密上稀C、上密下密D、上稀下稀4．温度低于〔〕℃的这一段属于预热带。
A、500B、600C、700D、8005．当制品在573℃时，可〔〕冷却。
A、缓慢B、快速C、先快后慢D、先慢后快6．枯燥后的砖坯含水率一般要求应小于〔〕。
BA、5%B、6%C、7% D 、8%7.一般煤矸石砖的枯燥周期不少于〔〕。
A、15hB、20hC、25hD、30 h8.耐火材料是指耐火度不低于〔〕℃的材料。
A、1420B、1440C、1460D、14809.大多数耐火材料的熔化温度都超过〔〕℃。
A.1500-1550；B.1550-1600；C.1600-1650 D、1650-170010.一般耐火材料的耐火度是〔〕℃。
A.1360-1580B.1580-1770C.1770-2022D.2022-300011、关于关于道德，准确的说法是〔〕。
A、道德就是做好人好事B、做事符合他人利益就是有道德C、道德是处理人与人、人与社会、人与自然之间关系的特别行为标准D、道德因人、因时面异，没有确定的标准12、我国社会主义道德建设的核心是〔〕A、诚恳守信B、办事公正C、为人民效劳D、困难奋斗13、《公民道德建设实施纲要》指出我国职业道德建设标准是〔〕A、求真务实、开拓创、困难奋斗、效劳人民、促进进展B、爱岗敬业、诚恳守信、办事公正、效劳群众、奉献社会C、以人为本、解放思想、实事求是、与时俱进、促进和谐14、《公民道德建设实施纲要》中明确提出并大力提倡的职业道德的五个要求是〔〕A、爱国守法、明礼诚信、团结友善、勤俭自强、敬业奉献B、爱岗敬业、诚恳守信、办事公正、效劳群众、奉献社会C、尊老爱幼、反对迷信、不随地吐痰、不乱扔垃圾15.粘土砖泥料的混炼时间通常为〔〕分钟。
耐火材料工艺学试题-(2006)
2003级《耐火材料工艺学》试题考生姓名＿＿＿＿＿＿＿＿＿班级＿＿＿＿＿＿考生注意：第一题“填空”和第二题“判断题”的答案，请直接写在卷面上。
一、填空（每题2分）1 耐火材料是指＿＿＿＿＿＿不低于＿＿＿＿的无机非金属材料，其性能主要取决于＿＿＿＿组成和＿＿＿＿组成；2显气孔率是指制品中＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿的比值；3耐火材料的热膨胀、热导率是指其＿＿学方面的物理性质，一般情况下，晶体结构对称性愈强，热膨胀率愈＿＿，晶体结构愈复杂，热导率愈＿＿；4 为了使硅砖中大量形成鳞石英，通常采用的矿化剂有＿＿＿＿、＿＿＿＿。
5硅酸铝质耐火材料是以＿＿和＿＿为基本化学组成的耐火材料，我国高铝矾土原料的主要矿物组成是＿＿＿＿＿＿和＿＿＿＿＿＿，其中＿＿等矾土熟料比＿＿等矾土熟料难烧结；6天然产的无水硅酸铝原料“三石”是指＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿，其加热膨胀效应最大的：＿＿＿＿＿＿；7镁碳砖的主要原料是＿＿＿＿和＿＿＿＿以及＿＿＿＿＿＿＿＿结合剂，铝碳质制品主要应用于连铸系统的“三大件”，也即＿＿＿＿、＿＿＿＿和＿＿＿＿；8 主晶相是指决定耐火材料性质的主要矿相，直接结合指＿＿＿＿＿＿＿＿＿＿＿＿的结合，陶瓷结合指＿＿＿＿＿＿＿＿＿＿＿＿的结合，镁砖的主晶相是＿＿＿＿＿＿，镁铝砖（Al2O35-10%）的主晶相是＿＿＿＿＿＿；9 不定形耐火材料通常是指原料经混合后不需机压＿＿＿＿和高温＿＿＿＿的散状料和预制块。
根据美国材料测试标准，普通水泥结合浇注料CaO为＿＿＿＿＿＿%，低水泥结合浇注料CaO为＿＿＿＿＿＿%，超低水泥结合浇注料CaO为＿＿＿＿＿＿%，无水泥结合浇注料CaO为＿＿＿＿＿＿%；10白云石耐火材料按化学组成分有高钙白云石、＿＿＿＿白云石和富镁白云石之分，它们抵抗富硅渣侵蚀能力的顺序：＿＿＿＿＿＿＞＿＿＿＿＿＿＞＿＿＿＿＿＿，抵抗富铁渣侵蚀能力的顺序：＿＿＿＿＿＿＞＿＿＿＿＿＿＞＿＿＿＿＿＿，并且，还原气氛下抵抗富铁渣侵蚀能力＿＿于氧化气氛下。
耐火材料考试题
1.定义。
耐火材料是耐火度不低于1580℃的无机非金属材料。
2.填空。
耐火材料按化学成分可分为酸性耐火材料，碱性耐火材料，中性耐火材料；按耐火度可分为普通耐火材料，高级耐火材料，特级耐火材料，超级耐火材料;按加工制造工艺可分为烧成砖耐火材料，熔铸砖耐火材料，不烧砖耐火材料。
3.填空。
耐火材料的性质包括：化学矿物组成，组织结构，力学性质，热学性质和高温使用性能。
4.填空。
耐火材料高温使用性质包括：耐火度，荷重软化点，热震稳定性，抗渣性，高温体积稳定性。
5.填空。
耐火材料主成分是耐火制品构成耐火基体的成分，是耐火材料的特性基础，它的性质和质量直接决定制品的性质。
耐火材料副成分是指原料中伴随的夹杂成分和工艺过程中特别加入的添加剂。
（二考一）6.简答。
杂质成分与制品的高温性质之间的关系。
答：1.开始生成液相量减少，荷重开始变形温度越高。
2.生成液相量的温度曲线越平缓，荷重变形温度范围越宽。
3.耐火度与开始生成的液相量有关。
4.原料和制造方法相同而配料比不同时，开始生成液相量多的制品其热震稳定性和抗渣性低，而常温耐渣强度大。
7 填空。
耐火材料是由固相（包括结晶相和玻璃相）和气孔两部分组成的非均质体。
8 填空。
耐火材料气孔类型有：开口气孔，闭口气孔，贯通气孔。
9 定义。
热膨胀是指体积或长度随着温度升高而增大的物理性质，其原因是非谐性振动增大了物体中原子的间距，从而使体积膨胀。
10 填空或判断。
线膨胀率= (L T-L0)/L0平均线膨胀率= (L T-L0)/L0(T-T0)=△L/(L0△T)11 填空。
耐火材料的力学性质是指材料在不同温度下的强度，弹性和塑性性质。
12 填空。
高温耐压强度是材料在高温下单位截面积所能承受的极限压力。
13 定义。
高温蠕变：当材料在高温下承受小于其几线强度的某一恒定荷重时产生塑性变形，变形会随时间的增长而逐渐增加，甚至会使材料破坏，这种现象叫蠕变。
14 简答。
画出典型的高温蠕变曲线，并说明蠕变曲线种类以及影响蠕变的因素。
耐火材料考试卷
06年四季度耐火材料基本知识试卷注：（）中标准答案1、回转窑筒体的最大椭圆率要求：公式：（W≤D/10%）其中W表示（窑筒体椭圆率）其中D表示（窑筒体内径，单位m）例如：φ4.75m回转窑，窑筒体的最大椭圆率应为（W≤4.75/10%=0.475%）实际测量时，可参考下列公式计算：（W=4/3×D*D×α×100%）其中α表示（为筒体测示仪测得的最大偏差值）窑筒体椭圆度的计算公式如下：（WS=W×D×1000（mm））例如：φ4.6m回转窑，当最大椭圆率为0.46%时，最大椭圆度（WS= W×D×1000=0.46%×4.6×1000=21.16mm）2、轮带最大允许相对滑移的经验值：（Δμ≤D/2%×1000）其中Δμ表示（窑轮带的相对滑移量，单位mm）其中D表示（窑筒体内径，单位m）例如：φ4.7m回转窑，窑筒的最大滑移量≤ (≤4.7/2%×1000=23.5 mm)3、通过相对滑移和间隙对椭圆的控制：若是没有筒体测试装备，可以通过相对滑动和间隙对椭圆度进行控制，计算公式如下：S理论≤ (Δμ/π)S实际≤ (Δμ/2.6)S理论表示（为轮带理论间隙，单位mm）S实际表示（为轮带实际间隙，单位mm）例如：φ4.8m回转窑，当Δμ=24mm时，S理论≤（Δμ/π=24/3.14=7.64mm）S实际≤（Δμ/2.6=24/2.6=9.23mm）轮带间隙S（mm）和椭圆率W之间的相关式如下：（W=0.0396S+0.0865）例如：φ4.8m回转窑，当S实际=9.23mm时，W=（0.0396S实际+0.0865=0.0396×9.23+0.0865 =0.452%）硅莫红砖是5000T/D以上水泥回旋窑用新型耐磨耐火材料，由于在高温中体积膨胀很小（导热系数W/m.K热面1100℃≤1.7），所以在砌筑硅莫红砖时应注意以下问题：1、硅莫红砖应用于窑径大于4米的旋窑时应采拱架法砌筑（砌筑机）；2、砌筑胶泥的调制：2.1、硅莫红砖专用配套火泥应放在防雨防潮的专用仓库中，以免受潮、结块；2.2、调制硅莫红火泥应采用专用器具，并及时清洗；2.3、调制硅莫红火泥要用饮用水，水量要称量准确，调和要均匀，随调随用；2.4、如厂家供应的是磷酸盐结合的胶泥时，可直接使用。
耐火材料工艺学考试要点
耐火材料的一般性质，包括化学矿物组成，组织结构，力学性质，热学性质，高温使用性质。
主成分：酸性耐火材料含有相当数量的游离二氧化硅。
酸性最强的耐火材料是硅质耐火材料中性耐火材料按其严密含义来说是碳质耐火材料，高铝质耐火材料（二氧化铝含量在45%以上）是偏酸而趋于中性的耐火材料，络质耐火材料是偏碱性而趋于中性的耐火材料。
碱性耐火材料含有相当数量的MgO和CaO等，镁质和白云是质耐火材料是强碱性耐火材料，鉻镁系和镁橄榄石质耐火材料以及尖晶石质耐火材料是属于弱碱性耐火材料。
杂质成分：这些杂质成分是某些能与耐火基体起作用而使耐火性降低的氧化物或者化合物，即通常称为溶剂的杂质。
因杂质成分的溶剂作用使系统的共熔液相生成温度愈低，单位溶剂生成的液相量愈多，且随温度升高液相量增长速度愈快，黏度愈小，润湿性愈好，则杂质溶剂作用愈强。
将干燥的材料在规定温度条件下加热时质量减少百分率称为酌减。
主晶相是指构成制品结构的主体且熔点较高的晶相。
基体是指耐火材料中大晶体或是骨料间隙中存在的物质。
耐火材料是由固相（包括结晶相和玻璃相）和七孔两部分构成的非均质体，其中各种形状和大小的气孔与固相之间的宏观关系（包括他们的数量和分布结合情况等）构成耐火材料的宏观组织结构。
吸水率：他是制品中全部开口气孔希曼水后的质量与其干燥质量之比热膨胀：是指其体积或长度随着温度的升高而增长的物理性质。
其原因是原子的非谐性振动增大了物体中原子的间距从而使体积膨胀。
p11材料的热膨胀与其晶体结构和键强度高的材料如SiC具有低的热膨胀系数。
对于组成相同的材料，由于结构不同，热膨胀系数也不同。
耐火材料的热膨胀系数取决于它的化学组成。
热导率：是表征耐火材料导热特性的一个物理指标，其数值等于热流密度处于负温度梯度。
其物理意义是质单位温度梯度下，单位时间内垂直面积的热量。
大部分耐火材料的热导率随温度升高而增大。
但有些如镁砖、碳化砖等则相反，随温度升高热导率反而会下降。
耐火材料复习题及答案
一、1，硅酸盐矿物显微结构：硅酸盐结合物胶结晶体颗粒 晶体颗粒直接结合成结晶网 2，熔渣让耐火材料破坏的三种方式：单纯溶解、反应溶解、侵入变质溶解3，让坯料重新分布的力：静电引力、机械结合力、内摩擦力4，镁砖的分类：烧成镁砖、不烧镁砖、再结合镁砖5，颗粒料的组成原则：两头大，中间小6，32O Al 含量：%72<(莫来石) %72>（莫来石，刚玉）7，测耐火材料的抗拉性的两种方法：动态法、静态法8，2ZrO 增韧机理①应力诱导相变增韧②微裂纹增韧③裂纹分支增韧④裂纹偏转和弯曲增韧 9，铬镁质材料：方镁石，尖晶石其基质有三种：232,,MS C CMS S M二、主晶相：构成材料的主体，熔点较高，对材料的性质起支配作用的一种晶相基质：指分散有断续颗粒的连续介质（耐火材料中大晶体或骨料间隙中存在的物质） 耐火度：材料在没有荷重的情况下，抵抗高温作用下熔化和软化的性能注浆成型法：所谓注浆成型法，就是将粉料的悬浮液使之具有一定的流动性，将悬浮液注入到模具里面或模腔里面，形成具有一定形状的模坯的方法。
烧结：把粉状或非致密的原料经过加热，当它低于其熔点温度的一定温度范围时，发生少量的易熔成分液化，颗粒连接，填充空气孔隙，结构致密物增大、急剧膨胀，强度和化学稳定性提高等物理化学变化，成为坚实的结合体的过程。
二次莫来石化：指在1200℃以上，从水铝石脱水形成的刚玉，与高岭石分解出来的二氧化硅继续反应，形成的莫来石称为二次莫来石，过程为二次莫来石化。
三、1、什么叫困料？答：将混炼成型或挤力处理后的坯料在一定温度、湿度的环境下，储存一段时间的方法。
其发生的有利的化学物理变化有：通过困料的过程，使它里面的水分分布更加均匀，坯料表面的蒸发水分非常少；坯料里面的水分通过里面的毛细管从水分高的地方转移到水分少的地方，原来毛细管中没有被水填充的地方被水填充，增加了坯料的可塑性；在潮湿的环境中由于细菌的作用可使有机物变质，并生成有机酸，起到表面活性剂的作用并使坯料均化；另外，困料中的水化反应有时可以产生一些胶体物质，提高坯料的结合性和可塑性。
耐火材料工艺学
概念1 耐火材料：耐火度不低于1580度的无机非金属材料2 耐火度：材料在高温作用下达到特定软化程度的温度，表征材料抵抗高温作用的性能3 热震稳定性：耐火制品抵抗温度急剧变化而不被破坏的能力4 高温体积稳定性：耐火材料在高温下长期使用时，其外形体积保持稳定不发生变化（收缩或膨胀）的性能5 抗渣性：耐火材料在高温下抵抗熔渣及其他熔融液侵蚀而不被损毁的性能6 荷重软化温度：耐火材料在一定重力负荷和热负荷共同作用下达到某一特定压缩变形时的温度7 耐真空性：耐火材料在真空和高温下使用时的耐久性8 主成分：占绝大多数的对材料的高温性质起决定性作用的成分9 杂质成分：含量较少但对高温性质带来危害的成分10 主晶相：又主要成分构成的高熔点结晶相对耐火材料的性质其决定作用11 次晶相：高温下与主晶相和液相并存的数量较少对耐火材料的性质影响亦较大的第二种荣带你较高的晶相12 基质：除了主次晶相以外的晶相或玻璃相，骨料大晶体间隙中的存在填充的物质13 体积密度：单位表观体积的耐火材料所占有的质量14 气孔率：耐火材料中气孔体积与总体积之比15 化学组成：化学成分构成的，一般指氧化物，碳化物，氨化物，硼化物，硅化物元素16 矿物组成：化学成分在材料中的存在状态17 二次莫来石化：高铝矾土中所含的高岭石分解并转化为莫来石后析出的二氧化硅与水铝石分解后的刚玉相作用形成莫来石的过程18 不定形耐火材料：由合理级配的粒状和分装材料与结合剂共同组成的不经成型和烧成而直接供使用的耐火材料19 弹性后效：在压制过程中外力取消后引起坯体膨胀作用20 层密度：在压制过程中沿加压方向密度分布不相同，靠近加压方向密度较大远离加压方向密度较小，即随着离受压面距离的增加气孔率增大，密度下降，这种现象叫层密度21 层裂：由于弹性后效和层密度共同引起的砖内部产生的层状裂纹（垂直方向扭曲）22 临界颗粒：粉料中的最大颗粒，一般块状砖3mm，不烧砖5--6mm,不定型的（散装料）8--10mm，最大35mm23 拱效应：料仓口上的粉料相互挤压形成拱结构，细粉本身相互吸附，压力24 硅质耐火材料：以二氧化硅为主要成分的耐火制品，包括硅砖，特种硅砖，石英玻璃及其制品25 硅酸铝制耐火材料：是以三氧化二铝和二氧化硅为基本化学组成的耐火材料26 碱性耐火材料：以氧化镁，氧化钙或氧化镁和氧化钙为主要成分的耐火材料27 高温抗折强度：材料在高温下单位截面积所能承受的极限弯曲应力28 高温蠕变：耐火材料在高温下受外力作用长生的变形随时间而增加的现象29 颗粒偏析：在物料流动时由于粒径密度，形状等差异，造成大颗粒和小颗粒相对集中的现象30 常温耐压强度：材料在常温下单位截面积所能承受的最大压力31 弹性模量：材料在其弹性范围内在外力的作用下产生变形，当荷载除去后材料仍恢复原来的形状和尺寸，此时应力和应变的比值称弹性模量32配料：将各种不同品种组分和性质的原料以及将各级粒度的颗粒按一定比例配合的工艺33 混炼：使两种以上不均匀物料的成分和颗粒均匀化，促进颗粒接触和塑化操作过程34 真密度：单位实体（即不包括气孔体积）的质量。
耐火材料考试题
1.定义。
耐火材料是耐火度不低于1580℃的无机非金属材料。
2.填空。
耐火材料按化学成分可分为酸性耐火材料，碱性耐火材料，中性耐火材料；按耐火度可分为普通耐火材料，高级耐火材料，特级耐火材料，超级耐火材料;按加工制造工艺可分为烧成砖耐火材料，熔铸砖耐火材料，不烧砖耐火材料。
3.填空。
耐火材料的性质包括：化学矿物组成，组织结构，力学性质，热学性质和高温使用性能。
4.填空。
耐火材料高温使用性质包括：耐火度，荷重软化点，热震稳定性，抗渣性，高温体积稳定性。
5.填空。
耐火材料主成分是耐火制品构成耐火基体的成分，是耐火材料的特性基础，它的性质和质量直接决定制品的性质。
耐火材料副成分是指原料中伴随的夹杂成分和工艺过程中特别加入的添加剂。
（二考一）6.简答。
杂质成分与制品的高温性质之间的关系。
答：1.开始生成液相量减少，荷重开始变形温度越高。
2.生成液相量的温度曲线越平缓，荷重变形温度范围越宽。
3.耐火度与开始生成的液相量有关。
4.原料和制造方法相同而配料比不同时，开始生成液相量多的制品其热震稳定性和抗渣性低，而常温耐渣强度大。
7 填空。
耐火材料是由固相（包括结晶相和玻璃相）和气孔两部分组成的非均质体。
8 填空。
耐火材料气孔类型有：开口气孔，闭口气孔，贯通气孔。
9 定义。
热膨胀是指体积或长度随着温度升高而增大的物理性质，其原因是非谐性振动增大了物体中原子的间距，从而使体积膨胀。
10 填空或判断。
线膨胀率= (L T-L0)/L0平均线膨胀率= (L T-L0)/L0(T-T0)=△L/(L0△T)11 填空。
耐火材料的力学性质是指材料在不同温度下的强度，弹性和塑性性质。
12 填空。
高温耐压强度是材料在高温下单位截面积所能承受的极限压力。
13 定义。
高温蠕变：当材料在高温下承受小于其几线强度的某一恒定荷重时产生塑性变形，变形会随时间的增长而逐渐增加，甚至会使材料破坏，这种现象叫蠕变。
14 简答。
画出典型的高温蠕变曲线，并说明蠕变曲线种类以及影响蠕变的因素。
耐火材料在热处理工艺中的应用考核试卷
3.描述在选择耐火材料时需要考虑的主要因素，并解释这些因素如何影响耐火材料在热处理工艺中的应用。
4.请阐述如何通过优化耐火材料的选择和使用，提高热处理工艺的经济效益和产品质量。
标准答案
一、单项选择题
1. C
3.选择耐火材料需考虑使用温度、热处理类型、渣的性质、成本等因素，这些因素直接影响耐火材料的耐用性和热处理效果。
4.通过合理选材和优化使用，如使用高热效率材料、减少更换次数、提高热处理质量，可以降低成本、提高产品质量和生产效率。
C.粘土砖
D.高铝砖
8.在热处理工艺中，为什么需要使用轻质耐火材料？()
A.减轻设备重量
B.提高热效率
C.减少能源消耗
D.所有以上选项
9.下列哪种耐火材料适用于高温下的直接接触热处理？()
A.轻质砖
B.重质砖
C.绝热材料
D.高铝质浇注料
10.热处理工艺中，对耐火材料的热震稳定性有较高要求的是哪一种工艺？()
B.良好的抗渣性
C.较高的热稳定性
D.良好的抗还原性
5.热处理工艺中，下列哪些情况可能导致耐火材料损坏？()
A.温度波动
B.渣的侵蚀
C.热震作用
D.长时间低负荷运行
6.以下哪些是粘土质耐火材料的特点？()
A.良好的热稳定性
B.一定的抗渣性
C.低的熔点
D.较高的抗热震性
7.下列哪些耐火材料适用于高温下的还原性气氛热处理？()
1.耐火材料的抗渣性越好，其使用寿命越长。（）
2.热处理过程中，所有的耐火材料都会出现裂纹。（）
3.轻质耐火材料的热稳定性通常比重质耐火材料差。（）
耐火材料施工技术与质量控制考核试卷
A.模板的拆除
B.材料的预加热
C.混合时间的控制
D.施工后的养护
8.下列哪种情况下不宜进行耐火材料的施工？()
A.环境温度在5-35℃之间
B.相对湿度低于60%
C.雨雪天气
D.施工人员经过专业培训
9.耐火浇注料的养护应在哪个阶段进行？()
A.对施工人员进行技术培训
B.定期检查施工设备
C.在极端天气条件下施工
D.使用合格的材料
18.以下哪项不是耐火材料施工过程中的安全注意事项？()
A.使用适当的劳保用品
B.遵守高空作业规定
C.随意堆放施工材料
D.保持施工现场清洁整齐
19.下列哪种情况会导致耐火浇注料出现裂缝？()
A.养护不当
B.施工速度过快
C.材料配比正确
D.施工环境温度适宜
20.耐火材料施工质量控制中，以下哪个环节是最关键的？()
A.材料的选择与检验
B.施工技术培训
C.施工过程中的监督检查
D.施工后的验收
（以下为答题纸部分，请考生将答案填写在答题纸上。）
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.所有耐火材料都可以在任意温度下施工。()
（）
2.耐火泥浆的稠度越高，其粘结强度越大。()
（）
3.耐火材料的施工速度越快，施工质量越好。()
（）
4.耐火材料在养护过程中应保持干燥。()
（）
5.耐火浇注料施工后可以立即进行高温使用。()
（）
6.耐火材料的选择只需要考虑使用温度。()
工程硕士耐火材料试题
武汉科技大学二零零二年攻读工程硕士研究生试题共2 页第1页考试科目：耐火材料工艺学适用专业：材料工程说明：共七大题；答题请按题号写在答题纸上，写在题单上一律无效。
一填空题（每空1分，共30分）1 （）不低于（）℃的无机非金属材料称为耐火材料，耐火材料的性质，主要取决于其（）；2 采用单一的颗粒（）达到紧密堆积；一般认为浇注料中的“超细粉”，其颗粒度应不大于（）毫米；3 耐火制品的烧成制度包括（）、（）和（）；4工业是一种由（）和（）组成的团聚体，β-Al2O3砖主要应用于（）；5“三石”是指（）相同，（）不同的（）、（）和（）的三种物质；6利用含杂质的高铝矾土生产电熔刚玉时，通常采用含（）物质作（）剂而在高温下除去这些杂质；7 镁铝砖的主晶相是（），普通镁砖是指有液相参加的（）结合形式，直接结合镁铬砖目前主要应用于（）、（）；8 赛隆(Sialon)是指（）与（）在一定气氛和高温下形成的一种固溶体；9镁碳砖的主要原料为（）和（）以及（）结合剂；10 铝碳质制品主要应用于连铸系统的（）、（）和（）等。
二判断题（每题2分，共10分）对[√] ，错[×]1 耐火度愈高的耐火材料，其荷重软化开始温度也愈高；（）2 白云石耐火材料的主晶相是白云石；（）3 锆英石耐火材料又称锆石耐火材料；（）4耐火砖坯都应在氧化气氛中烧成；（）5 不定形耐火材料也即浇注料。
（）三画出Al2O3-SiO2系相图轮廓，按化学组成分区，并举1例各区段所对共2 页第2页应的耐火材料的主要应用部位。
（10分）四镁铝尖晶石有哪些分类？叙述烧结合成镁铝尖晶石砂的生产工艺。
（15分）五浇注料的流动性能主要与哪些因素有关？（10分）六钢包包壁损毁主要以热震引起的热剥落和渗透引起的结构剥落为主，如何提高抵抗这二种剥落的能力？（15分）七钢水净化有哪些措施？谈谈你对某一措施的认识。
（10分）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2003级《耐火材料工艺学》试题
考生姓名＿＿＿＿＿＿＿＿＿班级＿＿＿＿＿＿
考生注意：第一题“填空”和第二题“判断题”的答案，请直接写在卷面上。
一、填空（每题2分）
1 耐火材料是指＿＿＿＿＿＿不低于＿＿＿＿的无机非金属材料，其性能主要取决于＿＿＿＿组成和＿＿＿＿组成；
2显气孔率是指制品中＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿的比值；
3耐火材料的热膨胀、热导率是指其＿＿学方面的物理性质，一般情况下，晶体结构对称性愈强，热膨胀率愈＿＿，晶体结构愈复杂，热导率愈＿＿；
4 为了使硅砖中大量形成鳞石英，通常采用的矿化剂有＿＿＿＿、＿＿＿＿。
5硅酸铝质耐火材料是以＿＿和＿＿为基本化学组成的耐火材料，我国高铝矾土原料的主要矿物组成是＿＿＿＿＿＿和＿＿＿＿＿＿，其中＿＿等矾土熟料比＿＿等矾土熟料难烧结；
6天然产的无水硅酸铝原料“三石”是指＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿，其加热膨胀效应最大的：＿＿＿＿＿＿；
7镁碳砖的主要原料是＿＿＿＿和＿＿＿＿以及＿＿＿＿＿＿＿＿结合剂，铝碳质制品主要应用于连铸系统的“三大件”，也即＿＿＿＿、＿＿＿＿和＿＿＿＿；
8 主晶相是指决定耐火材料性质的主要矿相，直接结合指＿＿＿＿＿＿＿＿＿＿＿＿的结合，陶瓷结合指＿＿＿＿＿＿＿＿＿＿＿＿的结合，镁砖的主晶相是＿＿＿＿＿＿，镁铝砖（Al2O35-10%）的主晶相是＿＿＿＿＿＿；
9 不定形耐火材料通常是指原料经混合后不需机压＿＿＿＿和高温＿＿＿＿的散状料和预制块。
根据美国材料测试标准，普通水泥结合浇注料CaO为＿＿＿＿＿＿%，低水泥结合浇注料CaO为＿＿＿＿＿＿%，超低水泥结合浇注料CaO为＿＿＿＿＿＿%，无水泥结合浇注料CaO为＿＿＿＿＿＿%；
10白云石耐火材料按化学组成分有高钙白云石、＿＿＿＿白云石和富镁白云石之分，它们抵抗富硅渣侵蚀能力的顺序：＿＿＿＿＿＿＞＿＿＿＿＿＿＞＿＿＿＿＿＿，抵抗富铁渣侵蚀能力的顺序：＿＿＿＿＿＿＞＿＿＿＿＿＿＞＿＿＿＿＿＿，并且，还原气氛下抵抗富铁渣侵蚀能力＿＿于氧化气氛下。
二、判断题（每题2分）（对：√，错：×）
1 耐火材料的耐火度就是熔点，耐火度愈高，使用温度愈高；（）
2 石英、方石英和鳞石英具有相同的晶体结构，但化学组成不同；（）
3 锆英石耐火材料又称锆石耐火材料；（）
4 各种耐火砖坯在烧成阶段都产生体积收缩；（）5莫来石制品几乎都是由天然莫来石制备的；（）6赛隆（Sialon）是Al2O3与Si3N4在高温下形成的一类固溶体；（）7基质是指构成制品结构的主体且熔点较高的晶体；（）8天然耐火原料通常含有一定的灼减，所以需要煅烧后才能大量使用；（）9热剥落主要由渣渗透所引起的，而结构剥落主要指热震所引起的破坏。
（）10相同气孔率的条件下，气孔大而集中的耐火材料绝热效果优于气孔小而均匀
的耐火材料；（）
三、问答题（每题15分）
1 耐火度、荷重软化温度和高温蠕变是衡量耐火材料高温性能的指标。
试选择其中一种，说说其影响因数，或如何提高此性能。
2 莫来石和镁铝尖晶石是目前耐火材料中用量较大的复杂氧化物合成原料。
试叙述合成莫来石或镁铝尖晶石原料的分类和主要生产工艺。
3 不定形耐火材料因具有工艺简单、性能良好、节能和劳动强度低等特点，目前已占我国耐火材料50%以上。
请问不定形耐火材料的结合剂如何种类，主要有哪些？
4 镁碳砖作为钢包渣线耐火材料性能优良，使用寿命长，但随着低碳钢、超低碳钢冶炼技术的发展，镁碳砖在向低碳甚至无碳方向发展。
选择钢包渣线低碳镁碳砖和无碳砖中一种，试用所学知识从组成和结构进行设计。
