史上最全的房屋建筑分类与建筑识图知识
第二章 房屋建筑识图(上课用的)
第一讲 房屋的组成及作用
一、房屋的构造组成内容（六大组成部分） 基础、墙或柱、楼地层、楼梯、屋顶和门窗
二、房屋各构造的作用 1. 基础：位于自然地面以下，作用：承重和传递荷
载的作用。
2. 墙或柱：是建筑物的垂直承重构件和围护构件。 作用：承重、围护和分隔。
3. 楼地层：水平承重构件和分隔构件，包括楼板层 和首层地面。作用：承重、围护和分隔。
其中集中绿地率约 15%（25000平方米）
由11层的小高层和18 层的高层组成。
嘉城一期总平
区总建筑面积 90万平方米， 总占地1320亩， 绿化率40%。 共由34栋小高 层和44栋联体 别墅组成。
一期规划总建 筑面积30万平 方米。
华府天地总平
总占地14652平方米， 总建面42000平方米， 共4幢18层的高层公寓住宅 （一层一户，三梯一户）
得房率78%，绿化率35%。
第三讲 房屋识图基本常识
1、 图幅和图标
c
包括：工程名称，图纸名称， b a
专业类别，图号，以及留有设计、 绘图、审核人员的签字栏。
c
c l
A0
A1
A2
A3
A4
l
1189
841
594
420
297
b
841
594
420
297
210
c
10
5
a
25
2、 比例
图上尺寸与实际尺寸比例，一般表示方法为数字表示法，如：1： 100 ，说明图纸上1厘米代表真实尺寸为100厘米。
4. 楼梯：垂直交通设施，供上下楼和紧急疏散。 5. 屋顶：房屋顶部的承重构件和围护构件。屋面一
建筑识图与构造知识点
建筑识图与构造知识点一、建筑识图基础知识1. 图纸分类- 施工图：包括平面图、立面图、剖面图、详图等，用于指导施工。
- 结构图：展示建筑结构的布置、类型、尺寸和连接方式。
- 设备图：涉及给排水、暖通空调、电气等设备布局和连接方式。
2. 图纸符号与图例- 通用符号：用于表示建筑元素，如墙体、门窗、楼梯等。
- 专用符号：针对特定专业，如电气元件、管道配件等。
- 图例：解释图纸中的符号和标记，帮助理解图纸内容。
3. 尺寸标注- 线性尺寸：表示长度、宽度、高度等。
- 角度尺寸：表示转角和斜边长度。
- 半径/直径尺寸：用于圆形或弧形元素。
4. 比例尺- 表示图纸与实际尺寸的比例关系，如1:100、1:200等。
二、建筑构造知识1. 基础构造- 浅基础：如条形基础、板式基础。
- 深基础：如桩基础、井基础。
2. 墙体构造- 承重墙：承担建筑重量和传递荷载。
- 非承重墙：分隔空间，不承担重量。
- 墙体材料：砖、混凝土、石材、玻璃等。
3. 楼板与地面构造- 楼板类型：钢筋混凝土楼板、预应力混凝土楼板等。
- 地面处理：找平层、保温层、防水层、面层。
4. 屋顶构造- 平屋顶：通常设有防水层和保温层。
- 坡屋顶：利用屋架或桁架支撑，有利于排水。
5. 楼梯构造- 直梯：简单直接，占地小。
- 螺旋梯：节省空间，造型美观。
- 电梯：用于高层建筑的垂直运输。
6. 门窗构造- 门窗类型：固定窗、推拉窗、平开窗等。
- 门窗材料：木材、金属、塑料或复合材料。
7. 结构系统- 框架结构：由梁、柱构成，适用于多层建筑。
- 剪力墙结构：墙体承重，适用于高层建筑。
- 框剪结构：框架与剪力墙结合，提高抗震性能。
三、建筑识图与构造实践1. 图纸阅读与分析- 识别图纸中的各个元素和符号。
- 分析构造要求和材料规格。
- 理解图纸中的尺寸和比例。
2. 施工准备- 根据图纸准备所需材料和设备。
- 制定施工计划和进度安排。
3. 现场施工- 按照图纸和规范进行施工。
房屋建筑识图基础(1)
3.300
2.400
3.180
+0.000
断面轮廓 为粗实线
断面后的可见轮廓为细实线
1 先了解剖面图的剖切位置与编号
3 了解可见的部分
建筑剖面图的识读
2 了解被剖切到的墙体、楼板和屋顶
4 了解剖面图上的尺寸标注
索引符号和详图符号
为便于查阅详图，在需绘制详图的地方，应注明详图的编号和详图所在图纸的编号，这种符号称为索引符号。
建筑立面图的识读
了解建筑物的装修做法。 了解立面图上的索引符号的意义。 了解其它立面图。 建立建筑物的整体形状。
建筑剖面图的形成
剖切平面
六、建筑剖面图
剖面图的形成
假想用一平行于某墙面 的铅垂剖切平面将房屋从屋 顶到基础全部剖开，把需表 达的部分投射到与剖切平面 平行的投影面上而成。剖面 图表示房间内部的结构或构 造形式、分层情况和各部位 的联系、材料及其高度等。
建筑平面图的图示内容
楼梯和门窗图例
楼梯的形式及步数 应按实际情况绘制
底层平面
上
中间层平面
上
下
顶层平面
下
C
普通窗(无窗台）
门窗的立面形式应按 实际情况绘制
C
普通窗
(有窗台）
M
单扇门
M
双扇门
（一）底层平面图的识读
建筑平面图的识读
（二）标准层平面图和顶层平面图的识读
1、为了简化作图，已在底层平面图上表示过的内容，在标准层平面图和顶层平面图上不再表示 ； 2、顶层平面图上不再画二层平面图上表示过的雨蓬等 ； 3、识读标准层平面图和顶层平面图重点应与底层平面图对照异同 。
剖面图的图示特点

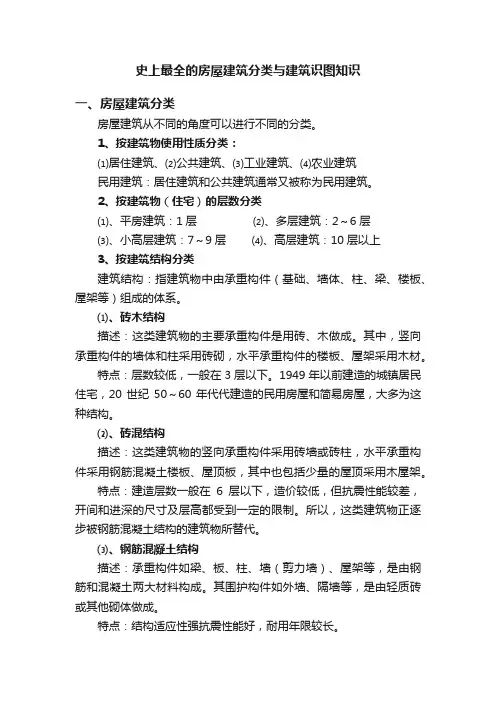

史上最全的房屋建筑分类与建筑识图知识
史上最全的房屋建筑分类与建筑识图知识一、房屋建筑分类房屋建筑从不同的角度可以进行不同的分类。
1、按建筑物使用性质分类：⑴居住建筑、⑵公共建筑、⑶工业建筑、⑷农业建筑民用建筑：居住建筑和公共建筑通常又被称为民用建筑。
2、按建筑物（住宅）的层数分类⑴、平房建筑：1层⑵、多层建筑：2～6层⑶、小高层建筑：7～9层⑷、高层建筑：10层以上3、按建筑结构分类建筑结构：指建筑物中由承重构件（基础、墙体、柱、梁、楼板、屋架等）组成的体系。
⑴、砖木结构描述：这类建筑物的主要承重构件是用砖、木做成。
其中，竖向承重构件的墙体和柱采用砖砌，水平承重构件的楼板、屋架采用木材。
特点：层数较低，一般在3层以下。
1949年以前建造的城镇居民住宅，20世纪50～60年代代建造的民用房屋和简易房屋，大多为这种结构。
⑵、砖混结构描述：这类建筑物的竖向承重构件采用砖墙或砖柱，水平承重构件采用钢筋混凝土楼板、屋顶板，其中也包括少量的屋顶采用木屋架。
特点：建造层数一般在6层以下，造价较低，但抗震性能较差，开间和进深的尺寸及层高都受到一定的限制。
所以，这类建筑物正逐步被钢筋混凝土结构的建筑物所替代。
⑶、钢筋混凝土结构描述：承重构件如梁、板、柱、墙（剪力墙）、屋架等，是由钢筋和混凝土两大材料构成。
其围护构件如外墙、隔墙等，是由轻质砖或其他砌体做成。
特点：结构适应性强抗震性能好，耐用年限较长。
⑷、钢结构描述：主要承重构件均是用钢材制成。
特点：建造成本较高，多用于高层公共建筑和跨度大的工业建筑，如体育馆，影剧院、跨度大的工业厂房4、按建筑施工方法分类：⑴ 现浇、现砌式建筑：建筑物的主要承重构件均是在施工现场浇筑和砌筑而成。
⑵ 预制、装配式建筑：建筑物主要承重构件在加工厂制成预制构件，在施工现场进行装配而成。
⑶ 部分现浇现砌、部分装配式建筑：这种建筑物的一部分构件（如墙体）是在施工现场浇筑或砌筑而成，一部分构件（如楼板、楼梯）是采用在加工厂制成的预制构件。
建筑识图入门(很重要)
建筑识图入门(很重要)建筑识图入门建筑识图是建筑学中非常重要的一项技能，它能够帮助我们理解和分析建筑设计图纸，进而实现正确的实施和建造。
本文将介绍建筑识图的基本知识和技巧，帮助读者入门建筑识图领域，并提供一些实用的建议。
一、建筑图纸的类型在开始学习建筑识图之前，我们首先要了解建筑图纸的类型。
常见的建筑图纸包括平面图、立面图、剖面图和细部图。
平面图展示了建筑物在水平方向上的布置和分区，立面图则展示了建筑物在垂直方向上的外貌和构造，剖面图则展示了建筑物的纵向剖面，揭示了内部结构和构造细节。
细部图则更加注重建筑物中特定细节的表达。
二、建筑图纸的标示符号在建筑图纸中，有许多标示符号被用来表示不同的建筑元素和构造细节。
熟悉这些符号将有助于我们理解图纸中的信息。
例如，圆形符号通常被用来表示柱子，直线符号用来表示墙体，箭头符号用来表示方向。
此外，还有许多不同的符号用来表示门窗、梯子、卫生间等不同的建筑元素。
三、比例尺的使用比例尺在建筑图纸中起到了非常重要的作用，它决定了图纸上的尺寸与实际建筑物的尺寸之间的比例关系。
常见的比例尺有1:100、1:50和1:20等。
了解和正确使用比例尺是建筑识图不可或缺的一部分，它可以帮助我们准确地测量和绘制图纸上的尺寸，为建筑实施提供准确参考。
四、图纸的布局和尺寸在建筑图纸中，布局和尺寸的规划是非常重要的。
图纸的布局应当合理和清晰，各个元素之间应当有足够的空隙和层次感，以便于阅读和理解。
此外，尺寸的标注也是至关重要的，建筑师需要在图纸上清晰地标注各个元素的尺寸，以便于承包商和施工人员准确地理解和实施。
五、图纸的符号解释和图例在建筑图纸中，常常会有一些特殊的符号和标记。
这些符号和标记需要在图例中进行解释，以便于读者理解和识别。
同时，图例也应当包括建筑材料、颜色标示等信息，以帮助读者全面地理解和分析图纸。
六、图纸中的细节在识图的过程中，我们还要注意图纸中的细节。
例如，建筑细部图可以提供更加详细的构造细节和部件连接方式。
1房屋建筑识图.
n房屋建筑识图一般知识n建筑总平面n建筑平面n建筑立面n建筑剖面n建筑详图1.1 房屋建筑识图一般知识一、房屋的组成及作用二、施工图的内容和用途三、施工图中常见的符号是房屋最下部埋在土中的扩大构件，它承受着房屋的全部荷载，并把它传给地基(基础下面的土层)。
基础n 是房屋的垂直承重构件，它承受楼地面和屋顶传来的荷载，并把这些荷载传给基础。
n墙体还是分隔、围护构件。
n 外墙阻隔雨水、风雪、寒暑对室内的影响，内墙起着分隔房间的作用。
墙或柱一、房屋的组成及作用楼板层n房屋的水平承重和分隔构件n楼面是指二层或二层以上的楼板或楼盖。
地面又称为底层地坪，是指第一层使用的水平部分，是底层房间与土层相接的部分。
n楼板层承受着房间的家具、设备和人员的重量。
楼梯是楼房建筑中的垂直交通设施，供人们上下楼层和紧急疏散之用。
屋顶n是建筑最上面的围护构件，起着承重、围护和美观作用。
n它一般由承重层、防水层和保温(隔热)层三大部分组成，主要承受着风、霜、雨、雪的侵蚀、外部荷载以及自身重量。
门和窗n是房屋的围护构件。
n门主要供人们出入通行。
n窗主要供室内采光、通风、眺望之用。
同时，门窗还具有分隔和围护作用。
n梁是跨过空间的横向构件n分为基础梁、一般梁、过梁、圈梁房屋的组成n构成建筑物的六大主要部分：基础、墙或柱、楼地层（或梁）、屋顶、楼梯、门窗一般建筑物还有：台阶、坡道、阳台、雨篷、散水等其他构件二、施工图内容和用途房屋的建造一般需经过设计和施工两个过程，而设计工作一般又分为两个阶段，即n初步设计阶段n施工图设计阶段初步设计阶段n主要任务：根据建设单位提出的设计任务和要求，进行调查研究、搜集资料，提出设计方案。
n内容包括：简略的总平面布置图及房屋的平、立、剖面图；设计方案的技术经济指标；设计概算和设计说明等。
施工图设计阶段n主要任务：满足工程施工各项具体技术要求，提供一切准确可靠的施工依据。
n内容包括：指导工程施工的所有专业施工图、详图、说明书、计算书及整个工程的施工预算书等。
建筑识图知识点
建筑识图知识点建筑识图是建筑设计、施工等工作中必不可少的一个环节，它通过图纸的形式呈现出建筑的各个方面，包括结构、尺寸、布局、材料、施工方法等，为建筑项目的全面实施提供有力的支持。
本文将从建筑识图的基础知识、图纸种类、绘制技巧、常见问题等方面，介绍建筑识图的重要性及相关知识。
一、建筑识图的基础知识建筑识图是指通过图纸形式来表达建筑设计方案、工程预算、施工图纸、施工计划、装饰效果等各个方面的信息，是建筑设计、施工等工作的必不可少的环节。
建筑识图的基础知识涵盖建筑图学、计算机辅助设计、建筑测量、建筑材料等多个方面，需要综合运用多方面的知识来处理。
建筑图学是建筑识图的基础，它包括平面图、立面图、剖面图、图解、比例等方面的知识。
平面图是建筑设计中最基础的图形，它显示建筑物的布局、功能区划、房间数量和面积、门窗尺寸、走廊通道等信息。
立面图则显示建筑物的外立面，包括门、窗、外墙等。
剖面图则显示建筑物的内部结构和布局，包括楼层之间的联系、房间的高度和空间利用等信息。
另外，比例是建筑图学中最为重要的一环，建筑图纸中的比例有1:100、1:50、1:20、1:5等多种，它主要用于显示建筑物的大小与实际尺寸的比例。
二、图纸种类建筑图纸按用途可分为设计图、施工图、细部图、装饰图等。
设计图主要是描述建筑物的结构、功能、布局，用于制定设计方案、审查与批准等，是建筑识图的重要环节。
施工图是一个建筑项目全面实施前必须要制定的图纸，包括该建筑物的全部结构和尺寸、材料配比、建筑施工方法等，是施工的重要依据。
细部图则是针对某个细小的部分进行描述，一般只是局部的尺寸和结构，但这些小细节对整个建筑物的实现至关重要。
而装饰图则主要是表达建筑物的装饰设计，包括吊顶、地面、墙壁、门窗等装饰细节。
三、绘制技巧建筑识图的绘制技巧涉及到电脑绘图、手工绘图等方面的知识，针对不同的图纸类型和用途，需要运用不同的绘制技巧，以下是一些绘制技巧的介绍。
电脑绘图是现代建筑识图中使用最广泛的一种技术，它可以快速、准确和规范地完成建筑图纸的绘制，大大提高了建筑识图的效率和品质。
房屋建筑识图基础
房屋建筑识图基础引言在房屋建筑领域，识图是非常重要的基础技能。
通过识图，我们可以理解和分析建筑设计图纸，并能够更好地进行施工和工程管理。
本文将介绍一些房屋建筑识图的基础知识和技巧，帮助读者快速掌握这项技能。
1. 建筑图纸的基本组成部分房屋建筑图纸通常包含了建筑的各种细节信息，下面是一些常见的基本组成部分：•平面图：展示建筑物在地平面上的布置和分隔情况。
主要包括房间的位置、大小和相互关系等信息。
•剖面图：展示建筑物在纵向方向的切面图。
主要包括建筑物的各层结构、门窗位置和高度等信息。
•立面图：展示建筑物在不同方向上的外观。
主要包括建筑物的高度、窗户和外部装饰等信息。
•细部图：展示建筑物的具体细节部分。
主要包括墙体连接、楼梯、地面材料等信息。
•注解和图例：解释图纸上的符号和标注，帮助读者理解图纸的含义。
2. 学习建筑符号和标记建筑图纸中使用了许多特定的符号和标记，了解和掌握这些符号和标记对于正确理解图纸至关重要。
下面是一些常见的建筑符号和标记：•A：代表墙体，通常用实线表示。
不同线型和箭头表示不同的墙体属性（如实心箭头表示墙的厚度）。
•B：代表门，通常用直线和弧线组合表示。
不同线型和符号表示不同的门的属性（如斜线表示门的开启方向）。
•C：代表窗户，通常用直线和曲线组合表示。
不同线型和符号表示不同的窗户属性（如斜线表示窗户的开启方式）。
•D：代表楼梯，通常用符号表示。
不同符号和标记表示不同的楼梯类型（如实心圆代表螺旋楼梯）。
•E：代表水平线，通常用水平的实线表示。
表示建筑物的水平标高。
此外，图纸上还会使用颜色和阴影来表示不同的材料和表面质感。
3. 识别房屋建筑图纸中的常见元素在学习识图的过程中，掌握一些常见的建筑元素和布局是非常重要的。
下面是一些常见的建筑元素和布局：•房间：通过平面图和墙体符号，可以判断出建筑物中的各个房间和空间。
•走廊和门厅：通过平面图和剖面图，可以看出建筑物中的走廊和门厅的位置和大小。
房屋建筑识图
1．了解图名、比例、图例和定位轴线的位置。 2．了解建筑物的朝向，外部形状和内部的布 置。 3．了解楼梯形式、走向和宽度尺寸。 4．了解各部分的尺寸和结构形式及材料。 5．了解各个组成部分的标高。 6．了解门、窗的位置、尺寸和编号。 7. 剖面图的剖切位置。
第四节 建筑立面图
二、楼梯详图
楼梯是楼层垂直交通 的必要设施。 楼梯由梯段、平台和 栏杆（或栏板）扶手组 成。
(1)楼梯平面详图
楼梯平面形式有:
单跑楼梯（上下两层之间只有一个梯段） 双跑楼梯（上下两层之间有两个梯段、一个中间平台） 三跑楼梯（上下两层之间有三个梯段、两个中间平台）
平面图组成：
需要标注：楼梯剖面 详图的剖切位置、详图 索引、必要的标高、轴 线编号以及轴线尺寸、 平台宽度、梯段的长度、 图名及比例。
从总平面图中，我们应该了解以下一些 主要内容：
1.了解工程的名称，图纸的比例，设计说明和 图例 2.了解工程的位置和朝向 (1)房屋平面位置的确定方法 ①以相邻的永远性固定设施为依据来确定 新建房屋的相对位置。
②用坐标网来确定其位置
以建筑地区内的某点为 “O”点，水平方向的横轴称为 B轴，垂直方向的轴称为A轴， 按100m×100m或50m×50m进 行分格，以此方格来确定建 筑物的位置。
B
剖面图的内容和作用
剖切到的各部分的位置、形状及图例。 未剖切到的可见部分。 外墙的定位轴线及间距。 垂直方向的尺寸及标高。 详图索引符号。
第六节 建筑详图
建筑详图是为了表达建筑节点及构配件的 形状、材料、尺寸、做法等，用较大的比例画 出的图形，常被称为大样图。 详图通常采用的比例：1：1，1：2，1：5， 1：10，1；15，1：20， 1：25 ，1：30 ，1： 50等
建筑识图知识点总结
建筑识图知识点总结建筑设计图纸建筑设计图纸是一种用来表达建筑设计内容的技术文件。
它包括平面图、立面图、剖面图、细部图、施工图等，旨在用较为精确的方式描绘出建筑的各种形状、尺寸、比例和结构关系，为施工和监管提供参考。
建筑设计图纸应包含建筑的整体规划、布局、框架结构、建筑工程技术和经济指标等内容。
在进行建筑识图时，需要掌握以下几个方面的知识点：1. 平面图平面图是建筑设计图纸的基本组成部分，它通常由建筑的平面布置图、分格平面图、功能分区图、交通分析图、采光与采暖图等组成。
在识图时，需要了解平面图的布置原则、标注方法和图例规范，以及平面图与其他图纸的关系。
2. 立面图立面图是建筑设计重要的一部分，用来展现建筑的立面结构和装饰特征。
在识图时，需要了解立面图的符号和标注含义，以及建筑结构与立面的关系。
3. 剖面图剖面图是建筑的纵向横断面图，常用来表达建筑结构、布置和材料的细节。
在识图时，需要掌握剖面图的标注方法、斜线符号的含义和图例规范。
4. 细部图细部图是建筑设计的重要组成部分，通常包括构造细节、建筑构件、连接细部和装饰细部等。
在识图时，需要了解细部图的标注方法和符号含义，以及与其他图纸的关系。
5. 施工图施工图是为了指导施工而准备的图纸，包括平面布置图、立面剖面图、细部图、设备安装图等。
在识图时，需要了解施工图的标注规范、尺寸标注和工艺要求，以保证施工的质量和安全。
建筑结构图纸建筑结构图纸是用来表达建筑结构形式和构造细节的专业图纸。
它包括结构平面图、结构立面图、结构剖面图、结构细部图等，用来展现建筑的结构形式、荷载传递方式、材料用...这是我能提供的最大字数范围内的输出结果。
如需完整内容，请告诉我。
房屋建筑与建筑识图基本知识
一、房屋建筑与建筑识图全然知识（一）房屋建筑分类1、按用途分类（1）民用建筑：住宅类〔多层、高层〕、公用类〔单层、多层、高层、超高层〕，（2）工业建筑：与工艺流程有关。
（3）构筑物。
各类塔、标志性碑2、按建筑材料分类（1）木建筑：古建筑（2）砖混结构：多层住宅（3）钢筋混凝土结构建筑：高层建筑（4）钢结构建筑：大型车站、机场、仓库（5）混合结构：钢混，砖混与钢筋混凝土混合（二）房屋建筑要紧构造1、根底：根底常见形式、根底防水的必要性、常见防水部位备注：诱导缝，通过适当减少钢筋对混凝土的约束等方法在混凝上结构中易开裂部位设置的一种结构缝，不受砼浇筑碍事，能够连续浇筑，也比立好恢复。
具体可参见有关诱导缝的施工工艺。
2、墙桩：根底墙防潮层的做法〔要求把握〕；3、变形缝：砖混结构，60m一道〔1〕伸缩缝：根底不断开，主体结构断开框架结构，50m一道〔2〕沉落缝：根底、主体全部断开〔3〕防震缝：解释几个名称，结构刚度、立面4、地面：有立管、套管和地漏与楼板节点之间的密封处理5、屋面〔1〕结构层，一般采纳钢筋混凝土屋面，起传递荷载、刚性防水的作用。
〔2〕寻平层，外表光滑、平坦、有一定强度，为保温、隔汽层做好基层，并设置分格缝，转角处做成圆弧形。
〔3〕隔汽层，在结构基层与保温层之间的一层，防止室内外温差较大，在屋面积存大量凝聚水汽，而设。
〔4〕保温层，在屋面采纳导热系统低的材料设置一定厚度的结构层〔如常见的膨胀珍宝岩〕。
〔5〕防水层，种类有卷材、涂膜、刚性防水。
〔6〕隔热层，架空隔热板。
6、阳台雨蓬7、楼梯与门窗8、天窗架与屋面板：要紧要用于工业建筑建筑施工图〔三〕建筑识图全然知识土建施工图结构施工图1、建筑施工图种类给排水施工图专业施工图采热通风空调施工图电气施工图设备施工图2、识图全然知识〔1〕图面布置，A0～A4图面之间的关系。
〔2〕比例，各类图的常用比例，总平面图、建筑平、立、剖面图。
〔3〕标高，土建建筑物各平面的位置、采热通风专业各管道的位置表示。
建筑识图(很完整的)
