电工学跟电子技术B复习题答案
14版电工及电子技术基础B习题册
R1 A
R2
R5
S
R3
R4 B
1-8：图示电路中，已知：US=9V，IS =3A，R1 = 3Ω，R2 = 6Ω。试用支路电流法求电流I1和 I2。计算各元 件的功率，并说明哪个元件是电源。
.
+ US
I2
IS
I1
R2
. R1
1-9：电路如图所示，E=12V，R1=R2=R3=R4，Uab=10V,若将理想电压源除去后，试问这时Uab 等于多少？
4-8：图中电源线电压Ul＝380V。（1）如果图中各相负载的阻抗都等于10Ω，是否可以说负载对称？（2）试 求各相电流，并用电压与电流的相量图计算中线电流。如果中线电流的正方向选得同电路图上所示的方向 相反，则结果有何不同？（3）试求三相平均功率P。
iA
A
iN
N
iB
B
C
iC
RA
XL XC
(13)
电工学B习题册－电动机
R1
+ US
R2
A.
R3
.
IS
.B
R
(4)
1-12：图示电路中，已知：R1=R2=5Ω，R3=4Ω，R4=6Ω，US=15V，IS=6A。用戴维宁定理求A，B两点间的等效 电压源。
R1 IS
.
R3
R2
.
. +
A
US
R4
.
B
1-13：分别用戴维宁定理和诺顿定理求电阻RL上的电流IL。。
8Ω
RS R3 4Ω
求B相和C相灯泡上的电压。
4-3：三相对称星形负载的电流和线电压的相量图如图所示。已知线电压为380V，电流为10A。求每相负载的 等效阻抗及每相的功率因数。
电工学电子技术复习题
电流，而电感滤波适用于电流。在实际工作中常常将二者结合起来，以便进一步降低成分。
12在三极管多级放大电路中，已知Av1=20、Av2=-10、Av3=1,每一级的负载电阻是第二级的输入电阻，则总的电压增益Av=( );
12、判断图（a）所示电路的反馈类型，并估算图(a)所示负反馈放大器的闭环电压增益Auf=Uo/Ui。
13、定性分析图所示电路，说明T1、T2在电路中的作用。
14:判断如图电路的反馈类型
15、判断如图电路的反馈类型
16、倍压整流电路如图所示，求输出电压ＶL2的值。
17、电路如图所示，设半导体三极管的β=80，试分析当开关K分别接通A、B、C三位置时，三级管各工作在输出特性曲线的哪个区域，并求出相应的集电极电流Ic。
17、在差动放大电路中，若Vs1=18mV，Vs2=10mV，则输入差模电压Vsd =______mV，共模输入电压Vsc=______mV；若差模电压增益Avd= - 10，共模电压增益Avc= - 0.2，则差动放大电路输出电压Vo=______mV。
18、差动放大电路的基本功能是对差模信号的_______作用和对共模信号的_______作用。（注：本题为1998年北京理工大学研究生入学考试“模拟与数字电路”考题）
A.可能使失真消失B.失真更加严重C.可能出现波形两头都削平的失真。
13、为了使一个电压信号能得到有效的放大，而且能向负载提供足够大的电流，应在这个信号源后面接入什么电路？
A.共射电路B.共基电路C.共集电路
14、在如图所示的放大电路中，设Vcc=10V，Rb1=4KΩ,Rb2=6KΩ,Rc=2KΩ,Re=3.3KΩ,Rl=2KΩ。电容C1，C2和Ce都足够大。若更换晶体管使β由50改为100，ｒbb'约为0)，则此放大电路的电压放大倍数____。
电工与电子技术B补充题答案
《电工与电子技术B》时序逻辑部分补充题(答案)一.单选题1. 触发器按其工作状态是否稳定可分为( b )。
(a) RS 触发器，JK 触发器，D 触发器，T 触发器(b) 双稳态触发器，单稳态触发器，无稳态触发器(c) 主从型触发器，维持阻塞型触发器。
2．逻辑电路如图所示，当A=“1”，R D = S D =“1”，R = “0”时，C脉冲来到后RS 触发器（b）。
(a) 置“0”(b) 置“1”(c) 保持原状态A3．某主从型JK触发器，当J=K=“1”时，C端的频率f=200 Hz，则Q的频率为( c) 。
(a) 200 Hz(b) 400 Hz(c) 100 Hz4．逻辑电路如图所示，当A=“1”时，C脉冲来到后JK 触发器（a）。
(a) 具有计数功能(b) 置“0”(c) 置“1”A5．逻辑电路如图所示，A=“0”时，C脉冲来到后D 触发器（b）。
(a) 具有计数器功能(b) 置“0”(c) 置“1”A6. 逻辑电路如图所示，分析C 的波形，当初始状态为“0”时，t1 的瞬间输出Q为（ b ）。
(a) “0”(b) “1”(c) 不变Ct17. 时序逻辑电路与组合逻辑电路的主要区别是（ c ）。
(a) 时序电路只能计数，而组合电路只能寄存(b) 时序电路没有记忆功能，组合电路则有(c) 时序电路具有记忆功能，组合电路则没有8. 移位寄存器与数码寄存器的区别是（ a ）。
(a) 前者具有移位功能，后者则没有(b) 前者不具有移位功能，后者则有(c) 两者都具有移位功能和计数功能二.填空题1. 触发器输出的状态取决于当时的输入和电路的原状态。
2．逻辑电路如图所示，A=“1”，C脉冲来到后JK 触发器翻转。
A3. 逻辑电路如图所示，分析C 的波形，当初始状态为“1”时，t1 的瞬间输出Q为“0”态。
Ct 14． 逻 辑 电 路 如 图 所 示，A=“1” 时，C 脉 冲 来 到 后 D 触 发 器Q 为 “1”态。
《电工学-电子技术B》习题解答
《电子技术》习题与解答第二章：半导体二极管和三极管、第三章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。
A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。
A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。
A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。
A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。
则输出电压u 0与输入电压u i 之间的关系是( B )。
A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。
题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。

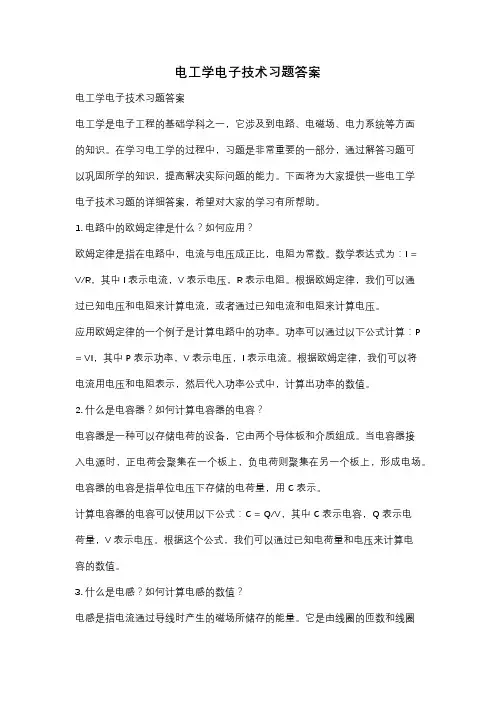

电工学电子技术习题答案
电工学电子技术习题答案电工学电子技术习题答案电工学是电子工程的基础学科之一，它涉及到电路、电磁场、电力系统等方面的知识。
在学习电工学的过程中，习题是非常重要的一部分，通过解答习题可以巩固所学的知识，提高解决实际问题的能力。
下面将为大家提供一些电工学电子技术习题的详细答案，希望对大家的学习有所帮助。
1. 电路中的欧姆定律是什么？如何应用？欧姆定律是指在电路中，电流与电压成正比，电阻为常数。
数学表达式为：I =V/R，其中I表示电流，V表示电压，R表示电阻。
根据欧姆定律，我们可以通过已知电压和电阻来计算电流，或者通过已知电流和电阻来计算电压。
应用欧姆定律的一个例子是计算电路中的功率。
功率可以通过以下公式计算：P = VI，其中P表示功率，V表示电压，I表示电流。
根据欧姆定律，我们可以将电流用电压和电阻表示，然后代入功率公式中，计算出功率的数值。
2. 什么是电容器？如何计算电容器的电容？电容器是一种可以存储电荷的设备，它由两个导体板和介质组成。
当电容器接入电源时，正电荷会聚集在一个板上，负电荷则聚集在另一个板上，形成电场。
电容器的电容是指单位电压下存储的电荷量，用C表示。
计算电容器的电容可以使用以下公式：C = Q/V，其中C表示电容，Q表示电荷量，V表示电压。
根据这个公式，我们可以通过已知电荷量和电压来计算电容的数值。
3. 什么是电感？如何计算电感的数值？电感是指电流通过导线时产生的磁场所储存的能量。
它是由线圈的匝数和线圈的几何形状决定的。
电感的单位是亨利（H）。
计算电感的数值可以使用以下公式：L = NΦ/I，其中L表示电感，N表示线圈的匝数，Φ表示磁链，I表示电流。
根据这个公式，我们可以通过已知线圈的匝数、磁链和电流来计算电感的数值。
4. 什么是交流电路？如何计算交流电路中的电流和电压？交流电路是指电流和电压随时间变化的电路。
交流电路中的电流和电压可以使用复数表示，其中实部表示电压或电流的幅值，虚部表示相位差。
(完整版)《电工学(电子技术)》试卷及答案
《电工学（电子技术）》试卷及答案一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题分13小题，每小题2分，共26分。
1、(本小题2分)二极管的死区电压随环境温度的升高而（）。
(a) 增大(b) 不变(c) 减小2、(本小题2分)一接线有错误的放大电路如图所示，该电路错误之处是（）。
(a) 电源电压极性接反(b) 基极电阻RB 接错(c) 耦合电容C1，C2 极性接错3、(本小题2分)分压式偏置单管放大电路的发射极旁路电容CE因损坏而断开，则该电路的电压放大倍数将（）。
(a) 增大(b) 减小(c) 不变4、(本小题2分)电路如图所示，电阻RE引入的反馈为（）。
(a) 串联电压负反馈(b) 串联电流负反馈(c) 并联电压负反馈(d) 串联电压正反馈5、(本小题2分)理想运算放大器的两个输入端的输入电流等于零，其原因是（）。
(a) 同相端和反相端的输入电流相等而相位相反(b) 运放的差模输入电阻接近无穷大(c) 运放的开环电压放大倍数接近无穷大6、(本小题2分)运算放大器电路如图所示，欲构成反相比例运算电路，则虚线框内应连接( )。
(a) 电阻元件(b) 电感元件(c) 电容元件7、(本小题2分)电路如图所示，运算放大器的电源电压为12V，稳压管的稳定电压为8V，正向压降为0.6 V，当输入电压ui=-1V 时，则输出电压uO等于( )。
(a) - 12 V (b) 0.7V (c) -8V8、(本小题2分)在单相桥式整流电路中，所用整流二极管的数量是（）。
(a) 一只(b) 四只(c) 二只9、(本小题2分)直流电源电路如图所示，用虚线将它分成了五个部分，其中稳压环节是指图中（）。
(a)（2）(b)（3）(c) (4) (d) ( 5 )10、(本小题2分)电路如图所示，该电路的名称是（）。
(a) 单相桥式整流电路(b) 单相全波整流电路(c) 单相半波整流电路11、(本小题2分)由开关组成的逻辑电路如图所示，设开关A、B分别有如图所示为"0"和"1"两个状态，则电灯亮的逻辑式为( )。
电工学与电子技术B复习题及参考答案-(1)
电工学与电子技术B复习题及参考答案-(1)电工学与电子技术B复习题答案一、选择题1、一含源二端网络，测得其开路电压为100V，短路电流为10A，当外接10Q负载电阻时，负载电流是（B）A.10A;B.5A; C・15A;D.20A.2、电动势为10V、内阻为2Q的电压源变换成电流源时，电流源的电流和内阻是（C）A. 10A, 2Q ;B. 10A, 2Q ;C. 5A, 2Q ;D.2A，5Q .3、正弦交流电压u=100sin（628t+68）V，它的频率为（A）A. 100Hz;B. 50Hz;C. 60Hz;D. 628Hz.4、一阻值为3Q、感抗为4Q的电感线圈接在交流电路中，其功率因数为（B）A. 0.3;B. 0.6;C. 0.5;D. 0.45、电力系统负载大部分是感性负载，要提高电力系统的功率因数常采用（B）A •串联电容补偿；B•并联电容补偿；C •串联电感补偿；D.并联电感补偿。
6、欲使放大器净输入信号削弱，应采取的反馈类型是（D）A .串联反馈；B并联反馈；C .正反馈；D.负反馈。
7、由一个三极管组成的基本门电路是（B）A •与门；B.非门；C •或门；D.异或门。
8、在脉冲门电路中，应选择（B）的三极管。
A .放大能力强；B.开关速度快；C .价格便宜；D.集电极最大耗散功率高。
9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D）A .与门；B.非门；C •或门；D.与非门。
10、在Y形联接的三相对称电路中，相电流与线电流的相位关系是（C）A .相电流超前线电流30 o；B.线电流超前相电流30 o；C•相电流与线电流同相；D.相电流超前线电流60 o。
11、在三相四线制中性点接地供电系统中，线电压指的（A）的电压。
A .相线之间；B.零线对地间；C.相线对零线间; D.相线对地间。
12、三相四线制供电的相电压为220V，则线电压为（D）A. 220V；B. 250V；C. 311V；D. 380V.13、纯电感电路中，（C）A •电流与电压同相位；B.电流与电压反相位；C .电压超前电流90 o；D .电压滞后电流90 0。
电工学B习题答案
电工学B 习题解答郑重提示：本习题答案只列出关键步骤，并非完整解答，请自行添加适当文字、电路、式子、步骤等其它合适内容，以完善答案!第一章电路基本概念及元器件1. ⎩⎨⎧><=2s)(t A-2s)(t A 32i 2. t=0时V --u 495950===)e -(/-τ方向：b →a t →∞时V u 595==∞)e -(/-τ方向：a →b 3.1）V i p u A A A 5210=== 2）A --u p i B B B 11010===3）元件C 发出功率为-10W ，表明C 为吸收功率，电压与电流方向一致，故V --i p u C C C 10110===4.//本题解答时务必添加说明//1）VD 导通，U O1=1.3V 2）VD 截止，U O2=0V 3）VD 导通，U O3=-1.3V 4）VD 截止，U O4=2V 5）VD 导通，U O5=1.3V 6）VD 截止，U O4=-2V5.【不要做】6. 当-3.7V<u i<3.7V时，VD1和VD2都截止，u o=u i；当u i≥3.7V时，VD1导通，VD2截止，u o=3.7V；当u i≤-3.7V时，VD1截止，VD2导通，u o=-3.7V。
u i的波形根据表达式u i=5sinwt(V)画出，略；u o的波形请自行根据上述结果画出，略。
提示：画u i与u o的波形时，必须对齐画。
7. //本题解答时务必添加说明，说明理由//8. //本题解答时务必添加说明，说明理由//（1）—（3）为硅管；（4）—（6）为锗管。
第二章电路的基本定律及分析方法1.解：结点a：I1+I2=I3回路1：R1I1–R2I2+U S2–U S1=03Ω 6 V3Ω1Ω 5ΩI 1 +- I 1aI 1b回路2：R 2I 2+ R 3I 3–U S2=0联立求解，得：I 1= –0.2A ，I 2= 1.6A ，I 3= 1.4AU s1起负载作用，其功率P 1= U s1 I 1= –2.4W U s2起电源作用，其功率P 2= U s2 I 2=24W2.解：结点a: I 1+5=I 2 回路：3I 2+2I 1-10=0 解得I 1=-1A, I 2=4A电流源两端电压 U=I2R2=4×3=12V电流源电压与电流真实方向相反，起电源作用 3.电压源单独作用时，电路如图A 2-)516336-()-(1b 1a 1=+++=+=I I I （或A 2-)51//(336-I 1=++=）（ //为并联运算符号）电流源单独作用时，电路如图A 2-6)511-6333-()-(2b 2a 2=⨯+⨯+=+=I I I 由叠加定理，得3Ω6 A3Ω 1Ω5ΩI 2 I 2aI 2bI= I1+ I2= –4A4.当开关在位置1时，电压源U S单独作用时，毫安表读数I=K1U S = 40mA；当开关在位置2时，电压源U S和4V电压源同时作用，利用叠加定理有I=K1U S +4K2代入数据有-60=40+ 4K2解得K2= -25当开关在位置3时，电压源U S和6V电压源同时作用。
电工与电子技术课后习题答案
电工与电子技术课后习题答案电工与电子技术课后习题答案电工与电子技术是现代工程学科中的重要组成部分，它涉及到电力的生成、传输、分配以及电子设备的设计与应用等方面。
在学习这门课程时，课后习题是巩固知识和提高能力的重要方式。
本文将为大家提供一些电工与电子技术课后习题的答案，希望对大家的学习有所帮助。
第一章：直流电路基本定律1. 电流、电压和电阻的关系是什么？答：根据欧姆定律，电流等于电压与电阻的比值，即I = V/R。
2. 串联电阻的总电阻如何计算？答：串联电阻的总电阻等于各个电阻之和，即R总 = R1 + R2 + R3 + ... + Rn。
3. 并联电阻的总电阻如何计算？答：并联电阻的总电阻等于各个电阻的倒数之和的倒数，即1/R总 = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn。
第二章：交流电路基本定律1. 交流电路中，电压和电流之间的相位关系是什么？答：电压和电流之间存在相位差，其大小和方向由电路元件的特性决定。
2. 交流电路中，如何计算电压和电流的有效值？答：电压和电流的有效值可以通过将其进行平方求和，再开平方根得到。
3. 交流电路中，如何计算功率？答：交流电路中的功率可以通过电压和电流的乘积得到，即P = V * I * cosθ，其中θ为电压和电流之间的相位差。
第三章：电感和电容1. 电感和电容的主要特性是什么？答：电感的主要特性是对交流电流的阻抗，而电容的主要特性是对交流电压的阻抗。
2. 如何计算电感和电容的阻抗？答：电感的阻抗为XL = 2πfL，其中f为频率，L为电感值。
电容的阻抗为XC = 1 / (2πfC)，其中f为频率，C为电容值。
3. 电感和电容在交流电路中起到什么作用？答：电感和电容可以改变交流电路的相位关系，实现对电流和电压的调节和控制。
第四章：放大器1. 放大器的作用是什么？答：放大器的作用是将输入信号放大到一定的幅度，以便于后续电路的处理和应用。
电工与电子技术(下)B答案【考试试卷答案】
《电工与电子技术》（下） 试卷（B ）答案适用专业: 考试时间:120分钟 考试方式:闭卷 考试日期: 满分:100分一、 解：（6分）A 端电位比B 端电位高，A D 优先导通；A D 导通后，B D 上加的是反向电压，因而截止。
所以)(7.23.03V V Y =-= （4分） A D 起钳位作用，把Y 端电压钳位在2.7V; B D 起隔离作用, 把输入端B 和输出端Y隔离开来。
（2分） 二、（10分）解：饱和区(I c )(v CE 截止区（6分）501.05===B C I I β （4分）三、（16分） 解：(1) )(58.524103310212V U R R R V CC B B B B =⨯+=+≈（1分）)(32.35.16.058.5mA R U V I I E BE B E C =-=-=≈ （1分）)(05.06632.3mA I I CB ==≈β（1分） )(06.832.3)5.13.3(24)(V I R R U U C E C CC CE =⨯+-=+-≈ （2分）(2) 微变等效电路如下图所示_.E .iI B（4分）（3）)(72.0]32.326)661(200[26)1(200_Ω=⨯++=++≈k I r E be β （2分） 7.18372.01.5//3.366//-=⨯-=-='-=be L C be L u r R R r R A ββ（2分） （4）)(72.0////21Ω=≈=k r r R R r be be B B i （2分）)(3.30Ω=≈k R r C （1分）四、（每小题4分，共8分）解：（a ）电流串联负反馈 （4分） （b ）电压并联负反馈 （4分）五、（10分） 答：直流稳压电源由整流变压器、整流电路、滤波器和稳压环节组成。
（2分） （1）整流变压器：将交流电源电压变换为符合整流需要的电压。
（2分） （2）整流电路：将交流电压变换为单项脉动电压。
电工电子技术B复习题
电工电子技术B 复习题一、填空题1.PN结在（正向）时导通，（反向）时截止，这种特性称为（单向导电性）。
2.某处于放大状态的三极管，测得三个电极的对地电位为U1=-9V，U2=-6V，U3=-6.2V，则电极（U3）为基极，（U1）为集电极，（U2）为发射极，为（PNP）型管。
3.三极管工作在放大区时，发射结为（正向）偏置，集电结为（反向）偏置。
4.某放大电路中，测得三极管三个电极的电流为I A=2mA，I B=0.04m A，I C=2.04mA，则电极（I B）为基极，（I A）为集电极，（I C）为发射极；=β（50）。
5.负反馈虽然使放大器的放大倍数下降，但能（提高）放大倍数的稳定性，（展宽）通频带，（减小）非线性失真，（改变）放大器的输入、输出电阻。
6.集成运放用作电压比较器时，应工作于（开）环状态或引入（正）反馈。
7. (10001001)2=( 89)16= (137)10=(211 )8。
8.对十个信号进行编码，则转换成的二进制代码至少应有（4）位。
9. 1个触发器可以记忆（1）位二进制信息， 1个触发器的稳定状态有(0) 和 (1)状态。
10. 555定时器构成的单稳态触发器有（1）个稳态、构成的多谐振荡器有（0）个稳态。
11.二极管在（正向）时导通，（反向）时截止，这种特性称为（单向导电性）。
12.某处于放大状态的三极管，测得三个电极的对地电位为U1=6.7V，U2=6V，U3=9V，则电极（U1 ）为基极，（U3）为集电极，（U2）为发射极，为（ NPN）型管。
13.三极管工作在饱和状态时，发射结为（正向）偏置，集电结为（正向）偏置。
14.某放大电路中，测得三极管三个电极的电流为I C=2mA，I A=0.04m A， I B=2.04mA，则电极（I A）为基极，（I C）为集电极，（I B）为发射极；=β（50）。
15.（负反馈）虽然使放大器的放大倍数下降，但能提高放大倍数的稳定性，减小非线性失真。
电工学(电工技术、电子技术)复习题及答案
电工学（电工技术、电子技术）复习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。
(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。
(a) (b)(c)3、在图示电路中，开关 S 在t= 0 瞬间闭合，若，则( )。
(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。
(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。
(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。
(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取( ) 措施。
(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，C￠= F，需施加的正弦信号的角频率w为 ( )。
(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC为 ( )。
(a) 20 W (b) 10 W (c) 5 W10、在R，L，C串联电路中，总电压，电流i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。
电工与电子技术考试题库(含答案)
电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。
2、一个数字信号只有________种取值，分别表示为________ 和________ 。
3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。
4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。
5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。
6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。
7、将________变成________ 的过程叫整流。
8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。
9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。
10、三极管是________控制元件，场效应管是________控制元件。
11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。
12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。
13、作放大作用时，场效应管应工作在区。
14、放大电路的静态工作点通常是指__、和_。
15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。
16、已知某小功率管的发射极电流IE=1.3mA，电流放大倍数?=49，则其输入电阻rbe=。
17.画放大器的直流通路时应将电容器视为。
18. 放大器外接一负载电阻RL 后，输出电阻ro 将。
19. 加法器，R1= Rf=R2=R3=10K Ω, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv ，则输出电压为。
电工电子技术基础B卷及答案
《电工电子技术基础》期终考试B 卷班级： 姓名： 座号： 总分：一、填空题：（30分）1．导线的电阻是10Ω，若把它均匀拉长为原来的2 倍，电阻变为 Ω。
2．有一个内阻为0.15Ω、量程为1A 的电流表，现给它并联一个0.05Ω的小电阻，则这个电流表的量程将扩大为 A 。
3．如图1所示，已知E 1和E 2电动势分别为30V 、20V ，R 1、R 2、R 3、R 4均为10Ω，则V A = V 。
图1 填空题3电路图 图2 填空题5电路图4．通电导体周围存在磁场的现象叫做 ，利用磁场产生电流的现象叫做 。
5．如图2所示，若C 1= C 3=20μF ，C 2= C 4=30μF ，当开关S 闭合时，ab 间的电容C ab = μF 。
6．一个电容量为50μF 的电容器，当它的极板上带上5×10-6C 的电荷量时，电容器两端的电压为 V ，电容器储存的电场能量为 J 。
7．已知一正弦交流电流的有效值是10A ，频率为50Hz ，初相位为4π，则其瞬时值表达式为i = A 。
当t = 0时，电流的瞬时值为 A 。
8．正弦交流电压)31000sin(2220π+=t u V ，将它加在10Ω电阻两端，通过电阻的电流瞬时值表达式为i =A ；将它加在L = 0.01H 的电感线圈两端，通过该电感线圈的电流瞬时值表达式为i = A ；将它加在C =100μF 的电容器两端，通过该电容器的电流瞬时值表达式为i = A 。
9．在三相对称交流电路中，若)6100sin(25ππ-=t i V A ，则=U iA ，=W i A 。
10．晶体二极管具有 特性，即加正向电压时，二极管 ，加反向电压时，二极管 。
11．如果晶体三极管工作在放大状态时，当基极电流I B =50μA ，集电极电流I C =2mA ，则发射极电流I E = mA ，三极管的电流放大系数β= 。
12．在负反馈放大电路中，电压负反馈使放大器的输出电阻 ，这是因为电压负反馈可使放大器的输出电压在负载变动时保持基本稳定，使之接近恒压源；电流负反馈使放大器的输出电阻 ，这是因为电流负反馈可使放大器的输出电流在负载变动时保持基本稳定，使之接近恒流源。
电工学电子技术习题答案
电工学电子技术习题答案电工学和电子技术是电气工程领域中的基础课程，涉及电路分析、电子元件、信号处理等多个方面。
以下是一些典型的习题及其答案，供同学们参考。
习题一：基本电路分析问题：给定一个由三个电阻器R1、R2和R3串联组成的电路，R1=100Ω，R2=200Ω，R3=300Ω，求整个电路的总电阻。
答案：在串联电路中，总电阻等于各个电阻值之和。
因此，总电阻R_total = R1 + R2 + R3 = 100Ω + 200Ω + 300Ω = 600Ω。
习题二：欧姆定律的应用问题：如果在上述习题一中的电路两端加上一个12V的电源，求通过R1的电流。
答案：根据欧姆定律，电流I = V / R，其中V是电压，R是电阻。
由于电路是串联的，电流在各个电阻器中是相同的。
因此，通过R1的电流I = 12V / 600Ω = 0.02A。
习题三：电容充放电问题：一个电容器的电容值为10μF，初始电压为0V，现在连接到一个9V的直流电源上，求5秒后的电容电压。
答案：电容器的电压V随时间t的增长遵循公式 V(t) = V0 * (1 -e^(-t/RC))，其中V0是初始电压，R是电路中的电阻，C是电容值，e是自然对数的底数。
由于题目中没有给出电阻值，我们假设电路是理想状态，即R趋近于无穷大，因此电压增长非常缓慢。
5秒后的电容电压为 V(5) = 9 * (1 - e^(-5/(10e-6 * R)))。
在理想情况下，R很大，e^(-5/(10e-6 * R)) 接近于1，所以 V(5) 接近于9V。
习题四：二极管整流电路问题：一个半波整流电路使用一个理想二极管，输入为正弦波形，求输出波形的平均值。
答案：在半波整流中，二极管只允许电流在一个方向上流动，因此输出波形是半个周期的正弦波。
正弦波在一个周期内的平均值为0，但半波整流输出的是一个周期的一半，其平均值是最大值的一半，即V_avg = Vm / 2 = (2Vm / π)。
电工学-电子技术复习题
（1）求出Q点；
（2）分别求出RL＝∞和RL＝3kΩ时电路的 和Ri；
（3）求出Ro。
7、电路如图P2.13所示，晶体管的＝100， =100Ω。
（1）求电路的Q点、 、Ri和Ro；
（2）若电容Ce开路，则将引起电路的哪些动态参数发生变化？如何变化？
电工学-电子技术复习题
一、填空题：（要求）
1、电子电路中常用的半导体器件有二极管、稳压管、双极型三极管和场效应等。制造这些器材的主要材料是半导体，例如和等。
半导体中中存在两种载流子：和。纯净的半导体称为，它的导电能力很差。掺有少量其他元素的半导体称为杂质半导体。杂质半导体分为两种：型半导体——多数载流子是；
2、图中D1-D3为理想二极管，A，B，C灯都相同，试问哪个灯最亮？
3、设硅稳压管Dz1和Dz2的稳定电压分别为5V和10V，求图中电路的输出电压Uo。已知稳压管的正向压降为0.7V。
4、图所示电路，设Ui=sinωt(V)，V=2V，二极管具有理想特性，则输出电压Uo的波形应为图示_______图。
18、已知某共射放大电路的中频电压放大倍数为Aum=-1000，fL=10Hz fH=1MHz，
请画出该放大电路的对数幅频特性曲线图。
19、在下图所示运算放大电路中，已知v1=10mV，v2=30mV，推导输入输出表达式，并求vo=?
20、理想比例运放电路如下图所示，试指出反馈的类型，并求其电压放大倍数
A.约为原来的2倍B.约为原来的0.5倍C.基本不变D.约为原来的4倍
15、对于如图所示电路，问关于放大倍数的计算，以下式子哪个正确？
A.-β×[(Rc||RL)/(rbe+Re)] B.-β[(Rc||RL)/rbe] C.-β×[(Rc||RL)/(Rb1||Rb2||rbe)]
电工与电子技术B作业参考答案(电工技术)
~5 ~
班级:
电工与电子技术 B 技术作业解答参考 姓名: 学号:
七、 电路如图 2-4 所示，①若 R 3 ，求电流 i ；②若使 R 获得 最大功率，则 R 应取多大？
i
R
U OC
20 15 6 16 6 16V 66 63
I
R
R0 66 63 5 66 63
+ 10V 1A 5V 5Ω
图1.2
36V
） 。
A
4A
6
+
U OC
a +
U OC
4
+ 12V _
图1.1
4_
B
8Ω
+
b
2．如图 1.2 所示单口网络的开路电压 UOC 为： （ 5V ） 3. 图 1.3 所示稳态电路中电压 U 等于（ 6V ） 。
1Ω U=
6 / 1 3 =6V 1 1 / 2
18 ( 6 18 )e
duc d( 18 24 e 2500 t ) 50 10 6 3e2500 t A dt dt
~8 ~
电工与电子技术 B 技术作业解答参考 班级: 姓名: 学号: 五、图 3-4 所示电路原已处于稳定状态，试用三要素法求断开后 的电流的 i 。
电工与电子技术 B 技术作业解答参考 姓名: 学号:
三、 图 4-1 所示的各电路图中，除 A0 和 V0 外，其余电流表和电 压表的读数在图上都已标出。 试求电流表 A0 或电压表 V0 的读 数。
(a)
图 4-1
（b）
I1
I0
U 1
= 6 2 8 2 10V 100 (b)I L 10 2 A 52 52 以V 1电压为参 考相量如 图： (a) = 14.14 2 10 2 10 A = 100 100 141.4V
电工学与电子技术B复习题答案
电工学与电子技术B复习题参考答案一、选择题1、一含源二端网络,测得其开路电压为100V,短路电流为10Ａ，当外接10Ω负载电阻时,负载电流是(B)Ａ．10A；Ｂ.5Ａ;C.15Ａ；Ｄ.2０Ａ.2、电动势为10V、内阻为2Ω的电压源变换成电流源时，电流源的电流和内阻是(C）A．１0A，2Ω;Ｂ.10A,２Ω;C．５Ａ,2Ω;D．2A，5Ω．3、正弦交流电压u=１００sｉn(6２８t+60º）V,它的频率为（A)A.1００Hｚ;B.50Hz；C．6０Hz；Ｄ.628Hｚ.4、一阻值为３Ω、感抗为4Ω的电感线圈接在交流电路中，其功率因数为(B)A．0.3;B.0.６;Ｃ．0．５;Ｄ.0.45、电力系统负载大部分是感性负载,要提高电力系统的功率因数常采用(Ｂ)Ａ.串联电容补偿;B．并联电容补偿;C.串联电感补偿；Ｄ.并联电感补偿。
6、欲使放大器净输入信号削弱,应采取的反馈类型是（Ｄ)A.串联反馈;B并联反馈;Ｃ．正反馈;D.负反馈。
７、由一个三极管组成的基本门电路是(B）A．与门;B.非门;Ｃ．或门;D．异或门。
8、在脉冲门电路中,应选择(B）的三极管。
A．放大能力强；Ｂ．开关速度快；C.价格便宜；Ｄ.集电极最大耗散功率高。
9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D)A．与门；B.非门；C．或门；D．与非门。
10、在Ｙ形联接的三相对称电路中,相电流与线电流的相位关系是（C）A．相电流超前线电流30º;B．线电流超前相电流30º；C．相电流与线电流同相;Ｄ.相电流超前线电流60º。
１1、在三相四线制中性点接地供电系统中,线电压指的（A)的电压。
A.相线之间;Ｂ.零线对地间；C.相线对零线间；D.相线对地间。
12、三相四线制供电的相电压为220V，则线电压为(D）Ａ.22０V；Ｂ.2５0Ｖ;Ｃ.31１V;Ｄ．38０V．13、纯电感电路中，(Ｃ)A．电流与电压同相位；B．电流与电压反相位；Ｃ.电压超前电流90º；Ｄ.电压滞后电流90º。
