液压传动试题(复习卷).doc
《液压传动》复习题
《液压传动》复习题班级：姓名：学号：成绩：一、填空题：（1×30分）1、液压传动系统由、、、、组成。
液压泵是将原动机输入的转变为液体的的能量转换装置，它的工作压力决定于，根据其结构特点可分为、、和等。
液压缸是将液体的压力能为的能量转换装置。
2、液体的粘性用粘度表示，常用的粘度表示方法有、和，液压油N32的含义是。
3、当液压缸的有效面积一定时，其内的工作压力决定于，活塞的运动速度决定于。
4、一般情况下，工程中液压泵的安装高度H不应大于。
5、双作用是叶片泵定子的内表面工作曲线由、和组成，其叶片安装时通常。
6、液压控制阀按其作用不同可分为、、三大类，分别控制调节液压系统中液体的、和从而控制执行元件的、和。
7、单向阀的作用是，液控单向阀具有良好的单向密封性常用于回路和回路。
8、换向阀的作用是利用的改变从而控制油路的、或。
9电液动换向阀是由和组成，其中起先导控制作用的是。
10、液压传动系统中常用的溢流阀有和两种，前者用于液压系统，后前者用于液压系统。
溢流阀在液压系统中能起到、、、等作用。
11、压力继电器是一种能将转变为的转换装置。
12、调速阀是由与串接而成。
13、液压系统的调速回路有、、三种。
14、液压系统实现执行机构快速运动的回路有、、的快速回路。
15、在液压系统中，可利用或实现执行元件快速与慢速的转换。
16、液压缸由、、和等基本部分组成。
17、液压缸的密封方法有、和。
18、常用的流量阀有和。
19、一般液压系统的工作温度应控制在。
20、机械功率P=FV，液压功率P= 。
21、常用的液压辅助装置有、、、、。
22、液压系统现代化改装的基本形式有、、和。
23 、液压系统设计时的工况分析包括和。
4. 液体在直管中流动时，产生（压力损失；在变直径管、弯管中流动时产生（5. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（。
液压传动考试题及答案
液压传动考试题及答案一、选择题（每题2分，共20分）1. 液压传动系统中，油液的流动状态是（）。
A. 层流B. 湍流C. 混合流D. 静态流答案：B2. 液压泵的主要功能是（）。
A. 储存油液B. 转换能量C. 传递动力D. 控制流量答案：B3. 在液压系统中，下列哪个元件可以调节流量大小？（）A. 液压缸B. 液压泵C. 液压阀D. 液压马达答案：C4. 液压缸的工作原理是基于（）。
A. 帕斯卡定律B. 牛顿第二定律C. 阿基米德原理D. 能量守恒定律答案：A5. 液压系统中，油液的粘度对系统性能的影响是（）。
A. 无影响B. 降低效率C. 提高效率D. 影响不大答案：B6. 液压传动与机械传动相比，具有以下哪个优点？（）A. 结构简单B. 体积小C. 重量轻D. 所有选项都是答案：D7. 液压系统中，油液的污染会导致（）。
A. 系统效率提高B. 系统寿命延长C. 系统故障率增加D. 系统性能改善答案：C8. 液压系统中，压力控制阀的主要作用是（）。
A. 调节流量B. 控制压力C. 转换能量D. 储存油液答案：B9. 液压缸的行程是指（）。
A. 活塞杆的全长B. 活塞杆的最大移动距离C. 液压缸的直径D. 液压缸的长度答案：B10. 液压系统中，下列哪个元件可以实现快速运动？（）A. 单向阀B. 节流阀C. 溢流阀D. 换向阀答案：B二、判断题（每题1分，共10分）1. 液压传动系统可以实现无级调速。
（）答案：正确2. 液压泵的工作压力越高，其输出流量就越大。
（）答案：错误3. 液压缸的工作压力与缸内油液的压力成正比。
（）答案：正确4. 液压系统中的油液必须保持清洁，以避免系统故障。
（）答案：正确5. 液压系统中的油液温度过高不会影响系统性能。
（）答案：错误6. 液压系统中的油液粘度过高会导致系统效率降低。
（）答案：正确7. 液压缸的活塞杆在运动过程中是直线运动。
（）答案：正确8. 液压系统中的油液压力可以通过增加油液流量来提高。
液压与气压传动期末复习题十套含答案
模拟测试1一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1. 在减压回路中，减压阀调定压力为Pj，溢压阀调定压力为Py，主油路暂不工作，二次回路的负载压力为PL。
若Py＞Pj＞PL，减压阀阀口状态为：【D】A. 阀口处于小开口的减压工作状态B. 阀口处于完全关闭状态，不允许油流通过阀口C. 阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀D. 阀口处于全开启状态，减压阀不起减压作用2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是【 D】A. 齿轮啮合线处的间隙B. 泵体内壁（孔）与齿顶圆之间的间隙C. 传动轴与轴承之间的间隙D. 齿轮两侧面与端盖之间的间隙3.影响液压泵容积效率下降的主要原因【D】A. 工作压力B. 内摩擦力C. 工作腔容积变化量D. 内泄漏4.一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与螺杆直径之比应为【B】A. 1B.C.D. 25.在外反馈限压式变量叶片泵q—p特性曲线中，确定曲线拐点B处的工作压力值由【C】A. 改变工作压力B. 调节流量调节螺钉C. 调节弹簧预压缩量D. 更换刚度不同的弹簧6. 流经固定平行平板缝隙的流量与缝隙值的（A）成正比。
【】A. 一次方B. 1/2次方C. 二次方D. 三次方7. 有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为：【A】A. 5MPaB. 10MPaC. 15MPaD. 20MPa8. 如图所示液压回路，溢流阀调定的压力为5Mpa，减压阀调定的压力为1.5Mpa，活塞运动时的负载压力为1Mpa，其他压力损失不计，活塞在碰到死挡铁后Ａ处的压力为【B】A. 1MPaB. 1.5MpaC. 5MPaD. 6 Mpa9. 图示系统中的溢流阀在液压系统中的作用为：【C】A. 作背压阀B. 作溢流阀C. 作安全阀D. 作卸荷阀10. 图示二通插装阀组成的方向控制阀为：【D】A. 单向阀B. 二位二通阀C. 二位三通阀D. 二位四通阀二、问答题（本大题共5小题，每小题6分，共30分）1. 解释溢流阀的压力流量特性。

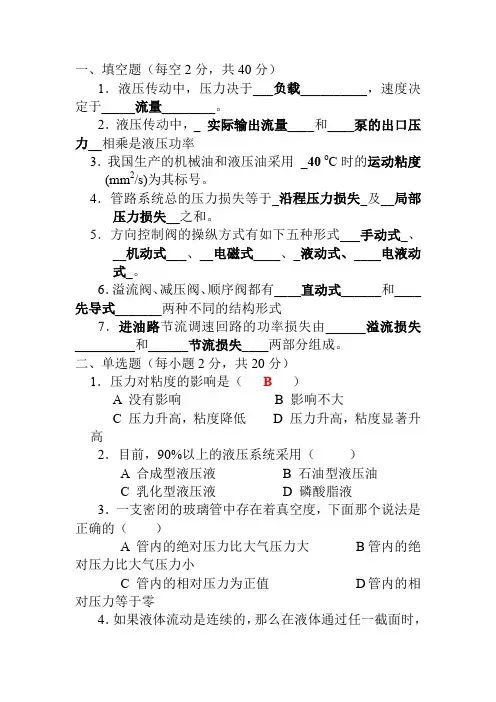

(完整word版)液压传动试题库及答案
一、填空题（每空2分，共40分）1．液压传动中，压力决于___负载__________，速度决定于_____流量________。
2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率3．我国生产的机械油和液压油采用_40o C时的运动粘度(mm2/s)为其标号。
4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。
5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液动式_。
6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。
二、单选题（每小题2分，共20分）1．压力对粘度的影响是（ B ）A 没有影响B 影响不大C 压力升高，粘度降低D 压力升高，粘度显著升高2．目前，90%以上的液压系统采用（）A 合成型液压液B 石油型液压油C 乳化型液压液D 磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C 管内的相对压力为正值D管内的相对压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙B 没有泄漏C 流量是相等的D 上述说法都是正确的5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（ C ）A Re紊流< Re临界<Re层流B Re紊流= Re临界=Re层流C Re紊流> Re临界> Re层流D Re临界<Re层流<Re紊流6．有卸荷功能的中位机能是（A）A H、K、M型B O、P、Y型C M、O、D型D P、A、X型7．顺序阀的主要作用是（ C ）A 定压、溢流、过载保护B 背压、远程调压C 降低油液压力供给低压部件D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（ A ）时有较高的速度刚度A 重载高速B 重载低速C 轻载低速D 轻载高速9．调速阀可以实现（D）A 执行部件速度的调节B 执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D 以上都正确10．可以承受负值负载的节流调速回路是（ C ）A 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路D 三种回路都可以填空题（每空1分，共25分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在(各个)方向相等。
液压传动试题及答案
液压传动试题及答案一、单项选择题（每题2分，共20分）1. 液压传动系统中，动力元件是：A. 液压缸B. 液压泵C. 液压马达D. 液压阀2. 液压系统中，控制元件的主要作用是：A. 提供动力B. 传递动力C. 控制压力D. 控制流量3. 液压油的粘度对液压系统的影响是：A. 无影响B. 影响润滑C. 影响密封D. 影响温度4. 下列哪项不是液压系统的组成部分？A. 油箱B. 过滤器C. 传感器D. 电动机5. 液压缸的工作原理是：A. 利用液体的不可压缩性B. 利用液体的可压缩性C. 利用液体的流动性D. 利用液体的粘性二、多项选择题（每题3分，共15分）6. 液压泵的主要类型包括：A. 齿轮泵B. 柱塞泵C. 叶片泵D. 离心泵7. 液压系统中，执行元件的作用是：A. 转换能量B. 控制运动C. 产生力D. 产生速度8. 液压系统中，辅助元件包括：A. 油箱B. 过滤器C. 冷却器D. 管道9. 液压系统中，常见的故障类型有：A. 泄漏B. 堵塞C. 过热D. 噪声10. 液压系统中，压力控制阀的作用是：A. 维持压力B. 调节压力C. 限制压力D. 消除压力三、判断题（每题1分，共10分）11. 液压传动系统比机械传动系统更复杂。
（）12. 液压油的粘度越高，液压系统的效率越高。
（）13. 液压缸可以作为液压系统的执行元件。
（）14. 液压系统中的过滤器是用来过滤液压油中的杂质。
（）15. 液压泵的转速越高，其输出流量越大。
（）四、简答题（每题5分，共20分）16. 简述液压传动系统的基本组成。
17. 解释液压系统中的“帕斯卡定律”。
18. 描述液压缸的工作原理。
19. 列举液压系统中常见的几种故障及其可能的原因。
五、计算题（每题10分，共20分）20. 已知液压缸的活塞面积为500平方厘米，液压泵提供的工作压力为10兆帕，求液压缸的推力。
21. 假设液压系统中的油液密度为870千克/立方米，液压缸的推力为5000牛顿，求液压泵的输出流量。
液压传动试题库及答案
液压传动试题库及答案一、单选题1. 液压传动系统的工作介质是指？a) 油液b) 水c) 空气d) 气体答案：a) 油液2. 液压传动系统的驱动元素一般是？a) 液压泵b) 液压缸c) 液压阀门d) 油管答案：a) 液压泵3. 液压缸的根本原理是？a) 压力传递b) 空气压缩d) 机械运动答案：a) 压力传递4. 液压传动系统中的液压传动比是指？a) 输出力与输入力的比值b) 输出速度与输入速度的比值c) 输出位移与输入位移的比值d) 输入功率与输出功率的比值答案：b) 输出速度与输入速度的比值5. 液压传动系统能够提供的力矩是通过以下哪个装置来实现的？a) 液压泵b) 液压缸c) 油管d) 液压马达答案：d) 液压马达二、多选题1. 液压系统一般由以下哪些组件构成？（可多选）b) 液压缸c) 液压阀门d) 油箱e) 油管答案：a) 液压泵、b) 液压缸、c) 液压阀门、d) 油箱、e) 油管2. 液压传动系统中的什么元素可以调节和控制压力？（可多选）a) 液压泵b) 液压缸c) 液压阀门d) 油箱e) 油管答案：c) 液压阀门3. 液压传动系统中常用的液压泵有哪些类型？（可多选）a) 齿轮泵b) 液压马达c) 液压缸泵答案：a) 齿轮泵、c) 液压缸泵、d) 活塞泵4. 液压传动系统中的哪些元件可以控制液体的流动方向？（可多选）a) 液压泵b) 液压缸c) 液压阀门d) 油箱e) 油管答案：c) 液压阀门三、判断题1. 液压传动系统可以通过调节泵的转速来实现输出力的调节。
答案：错误2. 液压传动系统中，增大液压泵的排量可以增大输出速度。
答案：正确3. 液压马达可以通过控制液体的流动来实现力矩的调节。
答案：正确4. 液压传动系统中，通过改变液压阀门的开启度可以调节输出位移量。
四、简答题1. 简述液压传动系统的优点和适用范围。
液压传动系统具有以下优点：- 承载能力高，能够提供大的输出力。
- 控制灵活，方便实现远程和自动控制。
液压传动期末复习题
液压传动期末复习题液压传动期末复习2014-5-29⼀、选择题1．流量连续性⽅程是（ C ）在流体⼒学中的表达形式，⽽伯努⼒⽅程是（ A ）在流体⼒学中的表达形式。
（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他2．液体流经薄壁⼩孔的流量与孔⼝⾯积的（ A ）和⼩孔前后压⼒差的（ B ）成正⽐。
（A）⼀次⽅（B）1/2次⽅（C）⼆次⽅（D）三次⽅3．在差压式变量泵和节流阀组成的容积节流调速回路中，如果将负载阻⼒减⼩，其他条件保持不变，泵的出⼝压⼒将（ B ），节流阀两端压差将（ C ）。
（A）增加（B）减⼩（C）不变4．双作⽤叶⽚泵具有（ A/C ）的结构特点；⽽单作⽤叶⽚泵具有（ B/D ）的结构特点。
（A）作⽤在转⼦和定⼦上的液压径向⼒平衡（B）所有叶⽚的顶部和底部所受液压⼒平衡（C）不考虑叶⽚厚度，瞬时流量是均匀的（D）改变定⼦和转⼦之间的偏⼼可改变排量5．⼀⽔平放置的双伸出杆液压缸，采⽤三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选⽤（ D ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选⽤（ B ）。
（A）O型（B）M型（C） Y型（D） H型6．有两个调整压⼒分别为5MPa和10MPa的溢流阀串联在液压泵的出⼝，泵的出⼝压⼒为（ C ）；并联在液压泵的出⼝，泵的出⼝压⼒⼜为（ A ）。
（A） 5MPa （B） 10MPa （C）15MPa （D）20MPa7．在下⾯⼏种调速回路中，（ B/C/D ）中的溢流阀是安全阀，（ A ）中的溢流阀是稳压阀。
(A) 定量泵和调速阀的进油节流调速回路(B) 定量泵和旁通型调速阀的节流调速回路(C) 定量泵和节流阀的旁路节流调速回路(D) 定量泵和变量马达的闭式调速回路8．顺序阀在系统中作卸荷阀⽤时，应选⽤（ C ）型，作背压阀时，应选⽤（ A ）型。
（A）内控内泄式（B）内控外泄式（C）外控内泄式（D）外控外泄式9．要求多路换向阀控制的多个执⾏元件实现两个以上执⾏机构的复合动作，多路换向阀的连接⽅式为（ A ），多个执⾏元件实现顺序动作，多路换向阀的连接⽅式为（ C ）。
液压传动期末考试试题及答案
液压传动期末考试试题及答案一、选择题（每题2分，共20分）1. 液压传动系统的主要组成部分不包括以下哪一项？A. 泵B. 执行器C. 控制器D. 传感器答案：D2. 液压泵的主要功能是什么？A. 产生压力B. 产生流量C. 转换能量D. 储存能量答案：C3. 下列哪种液压缸属于直线运动缸？A. 单作用缸B. 双作用缸C. 旋转缸D. 摆动缸答案：B4. 液压系统中的溢流阀主要作用是什么？A. 调节压力B. 调节流量C. 保护系统D. 控制方向答案：C5. 液压传动系统中的油温过高会导致什么后果？A. 系统效率提高B. 系统效率降低C. 系统压力增大D. 系统流量减小答案：B6. 液压系统中的节流阀主要用于什么？A. 调节压力B. 调节流量C. 控制方向D. 保护系统答案：B7. 液压缸的活塞杆伸出时，液压缸的工作状态是：A. 单作用B. 双作用C. 静止状态D. 回程状态答案：B8. 液压系统中的油液污染会导致什么问题？A. 系统效率提高B. 系统效率降低C. 系统压力增大D. 系统流量减小答案：B9. 液压系统中的蓄能器主要功能是什么？A. 储存能量B. 调节压力C. 调节流量D. 控制方向答案：A10. 液压系统中的过滤器主要用于什么？A. 储存能量B. 调节压力C. 过滤杂质D. 控制方向答案：C二、填空题（每空2分，共20分）11. 液压传动系统按照能量转换方式可以分为________和________。
答案：静压传动系统；动压传动系统12. 液压泵按照工作原理可以分为________、________和________。
答案：齿轮泵；柱塞泵；叶片泵13. 液压缸按照运动方式可以分为________、________和________。
答案：直线运动缸；旋转运动缸；摆动运动缸14. 液压系统中的________是用来控制油液流动方向的元件。
答案：换向阀15. 液压系统中的________是用来控制油液流动速度的元件。
液压传动复习题
液压传动复习题1.液压传动是以液体为工作介质，通过驱动装置将原动机的机械能转换为液体的压力能，然后通过管道、液压控制及调节装置等，借助执行装置，将液体的压力能转换为机械能，驱动负载实现直线或回转运动。
2.液压系统的组成部分：(1)能源装置（液压泵） 是将原动机输出的机械能转换成液体压力能的元件。
其作用是向液压系统提供压力油，液压泵是液压系统的心脏。
(2)执行装置 把液压能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。
(3)控制装置 包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件(4)辅助装置 上述三个组成部分以外的其他元件，如管道、管接头、油箱、过滤器等。
(5)工作介质 传递能量的流体，即液压油。
液压传动的组成部分：能源装置（液压泵） 执行装置 控制装置 辅助装置3.图形符号表示元件的功能，而不表示元件的具体结构和参数；反映各元件在油路连接上的相互关系，不反映其空间安装位置；只反映静止位置或初始位置的工作状态，不反映其过渡过程；元件符号内油液流动方向用箭头表示，线段两端都有箭头的，表示流动方向可逆。
17.气穴现象：在液压系统中，当流动液体某处的压力低于空气分离压时，原先溶解在液体中的空气就会有利出来，是液体中产生大量气泡，这种现象称为气穴现象。
气穴多发生在阀口和液压泵的进口处。
18.液压冲击：在液压系统中，当极快地换向或关闭液压回路时，致使液流速度急速地改变(变向或停止)，由于流动液体的惯性或运动部件的惯性，会使系统内的压力发生突然升高或降低，这种现象称为液压冲击。
19.工作压力:泵/马达实际工作时的输出压力。
额定压力:泵/马达在正常工作条件下,按试验标准规定能连续运转的最高压力。
排量(V):液压泵/马达每转一转,由其密封容积几何尺寸变化计算而得到的排出/吸入液体的体积,即在无泄漏的情况下,液压泵/马达每转一转所能排出/吸入的液体体积。
几何流量(qt):在不考虑泄漏的情况下,泵/马达在单位时间内排出/吸入液体的体积,其值等于排量(V)与转速(n)的乘积,与工作压力无关,即Vn q t =额定流量(qn):泵/马达在正常工作中,按试验标准规定必须保证的流量，亦即在额定转速和额定压力下由泵输出（或输入到马达中去）的流量。
液压传动复习卷
学号：姓名：专业：年级：函授站：。
密。
封。
线。
20 ~20 学年第学期课试卷试卷类型：卷试卷类型：（A）卷考核方式：（闭）卷第1页共2页试题要求: 1.试题后标注本题得分;2.试卷应附有评卷用标准答案,并有每题每步得分标准;3.试卷必须提前一周送考试中心;4.考试前到指定地点领取试卷；5.考生不得拆散试卷，否则试卷无效。
学号：姓名：班级：。
密。
封。
线。
3、如图所示回路，溢流阀的调整压力为5MPa，减压阀的调整压力为1.5MPa，活塞运动时负载压力为1MPa，其它损失不计。
试求：（1）活塞在运动期间和碰到死挡铁后管路中A、B处的压力值；（2）如果减压阀的外泄油口在安装时未接油箱，当活塞碰到死挡铁后A、B处的压力值。
4、如图所示是利用先导式溢流阀进行卸荷的回路。
溢流阀调定压力py＝30×105Pa。
要求考虑阀芯阻尼孔的压力损失，回答下列问题：1）在溢流阀开启或关闭时，控制油路E，F段与泵出口处B点的油路是否始终是连通的？2）在电磁铁DT断电时，若泵的工作压力pB＝30×105Pa，B点和E点压力哪个压力大？若泵的工作压力pB＝15×105Pa，B点和E 点哪个压力大？3）在电磁铁DT吸合时，泵的流量是如何流到油箱中去的？题图4-2 题图4-3 题图4-4六、计算题（12）如图所示回路中，已知：两缸结构相同，A1=100cm2，A2=80cm2，P1=0.9MPa，q1=18L/min，不计损失和泄漏，求：1）两缸负载相同时，该负载的数值及两缸的运动速度；2）缸2的输入油压是缸1的一半（P2=P1/2）时，两缸能承受多少负载？试卷类型：（A）卷考核方式：（闭）卷第2页共2页。
液压传动复习题及参考答案(一到四)
液压传动复习题及参考答案(一到四)液压传动复习题及参考答案一、填空1、液压传动是利用液体的（压力）能来传递能量的一种传动方式。
其主要参数为（压力）和（流量）。
2、以（大气压力）为基准所表示的压力称为相对压力。
3、液体粘性用粘度表示,常用的粘度有（动力粘度）、（运动粘度）和条件粘度（或相对粘度)。
4、液体能量的表现有（压力能）、（位能/势能）和（动能）三种。
5、容积式液压泵是依靠（密封容积的变化）来进行工作的。
6、液压泵和液压马达的排量只随（几何尺寸）的变化而变化。
7、液压缸运动速度的大小决定于（进入液压缸的流量）。
8、减压阀常态时阀口常（开）。
9、油箱的功用有（储存油液）、（散发热量）、逸出气体和沉淀污物。
10、流体在管道中存在两种流动状态，（层流）时黏性力起主导作用，（湍流）时惯性力起主导作用，液体的流动状态可用（雷诺数/Re）来判断，其计算公式为（）。
11、改变单作用叶片泵转子和定子之间（偏心距）的大小可以改变其流量。
12、常用的液压泵有（齿轮）、（叶片）和（柱塞）三类。
13、调速阀是由（调速）和（节流）串联而成的。
14、若换向阀四个油口有钢印标记：“A”、“P”、“T”、“B”，其中（P）表示进油口，（T）表示回油口。
15、密封装置是解决（泄漏）最重要、最有效的手段。
16、（调压）回路的功用是使液压系统整体或部分的压力保持恒定或不超过某个数值。
17、液压传动系统由（动力）装置、（执行）装置、（控制）装置、（辅助）装置和工作介质组成。
18、根据度量基准的不同，压力有两种表示方法：绝对压力和（相对压力）。
19、静力学基本方程的表达形式为（p=p0+ρgh）。
20、在液压传动中，能量损失主要表现为（温升）。
21、为了防止产生（空穴）现象，液压泵吸油口距离油箱液面高度不宜太高。
22、执行元件是将液体的（压力）能转化成（机械）能的元件。
23、压力继电器是一种将油液的（压力）信号转换成（电）信号的电液控制元件。
液压与气压传动练习题(3套,带答案)
液压传动试题1一、填空题1．液压系统由 动力 元件、 执行 元件、 控制 元件、 辅助 元件和 传动介质 元件五部分组成。
2．节流阀通常采用 薄壁 小孔；其原因是通过它的流量与 粘度 无关，使流量受油温的变化较小。
3．液体在管道中流动时有两种流动状态，一种是 层流，另一种是 紊流 。
区分这两种流动状态的参数是 雷诺数 。
4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 流速 会急剧增加，该处 压力 将急剧降低，这时有可能产生气穴。
5．液压马达把 液压能 能转换成 机械能 能，输出的主要参数是 转速 和 转矩 。
6．液压泵的容积效率是该泵 实际 流量与 理论 流量的比值。
7．液压缸的泄漏主要是由 压力差 和 间隙 造成的。
8．外啮合齿轮泵中，最为严重的泄漏途径是 轴向间隙 。
9．和齿轮泵相比，柱塞泵的容积效率较 高 ，输出功率 大 ，抗污染能力 差 。
10．在旁油路节流调速回路中，确定溢流阀的 调定压力 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 打开 状态。
11．常用方向阀的操作方式有 手动 、 机动 、 电磁 等三种。
二、选择题1．液压缸差动连接工作时，缸的（A ）。
A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了2．液压缸差动连接工作时活塞杆的速度是（A ）。
A ．24d Q v π=B ．)(222d D Q v -=πC ．24DQv π= D ．)(422d D Q -π3．液压缸差动连接工作时作用力是（D ）。
A ．)(222d D pF -=π B ．22d p F π= C ．)(422d D p F -=πD ．42d p F π= 4．在液压系统中，液压马达的机械效率是（C ）。
A ．T M M∆=η B ．M M M T T ∆+=ηC ．T M M∆-=1η D ．M M M T ∆+∆=η5．在液压系统中，液压马达的容积效率是（D ）。
液压传动试卷①(含答案)
液压传动与控制一单选题（每空只选一个正确答案）1 液压系统中的压力取决于（），执行元件的运动速度取决于（）。
A. 流速B. 流量C. 负载D. 压力能2 油泵的工作压力p，额定压力p s和最高工作压力p max之间的关系是（）A. p ≤p s < p maxB. p ≤p s≤p maxC. p < p s ≤p maxD. p < p s< p max3 外啮合齿轮泵作马达用，原进油口改作出油口，原出油口改作进油口，则马达的转向（）。
A. 与作泵时转向相同B. 与作泵时转向相反；C. 转向无法确定D. 根本转不起来4 图1所示液压系统，要使液压缸能实现差动连接，换向阀应选用（）中位机能。
A. O型B. M型C. Y型D. P型图1<5 图2所示回路中，溢流阀的调定压力为4 MPa 。
当电磁铁DT 通电且负载压力为2 MPa 时，压力表G 的读数为（ ）。
A. 0B. 2 MPaC. 4 MPaD. 不能确定 6 图3所示回路中，阀1的调定压力为4 MPa ，阀2的调定压力为6 MPa 。
当调定压力为10 MPa 的溢流阀处于溢流状态时，回路的二次压力p2为（ ）。
A. 10 MPaB. 6 MPaC. 4 MPaD. 0 ，图 2图3图4{7 图4所示的调速回路，节流阀处于节流调速工况。
不计系统泄漏及溢流阀的调压偏差，当节流阀开口不变时，若负载F增大，活塞的运动速度v（）。
A. 增大B. 减小C. 基本不变D. 可能增大也可能减小8 在图5所示的系统中，当施加某一恒定负载M m时，其引起主油路的压力未达到溢流阀调整压力P Y，则在进行调速时（）。
A. 马达输出功率为恒定B. 马达输出扭矩随液压泵排量的增大而减小C. 主油路的工作压力随液压泵排量的增大而减小D. 液压马达输出功率随液压泵排量的增大而增大9 回路如上题图，当施加的负载是不断变化的（即M m为变量），但其最大值所引起的主油路压力还未达到溢流阀调整压力P Y，在进行调速时（）。
《液压传动》试题库及答案(复习推荐)
试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。
（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。
（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。
（层流；紊流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。
（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。
（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。
通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。
（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。
（压力差；缝隙值；间隙）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。
（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。
（大；小）10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。
（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。
因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。
（模数、齿数；模数齿数）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。
（吸油；压油）13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。
液压传动期末考试题及答案
液压传动期末考试题及答案一、单项选择题（每题2分，共20分）1. 液压传动系统由哪些基本部分组成？A. 泵、缸、控制阀B. 泵、缸、管道C. 泵、缸、马达D. 泵、缸、控制阀、管道、油箱2. 液压泵的主要功能是什么？A. 产生压力B. 产生流量C. 产生动力D. 产生压力和流量3. 液压缸的主要作用是什么？A. 储存液压油B. 转换能量C. 产生运动D. 控制流量4. 液压系统中控制阀的作用是什么？A. 控制压力B. 控制流量C. 控制方向D. 控制压力、流量和方向5. 液压传动系统的优点有哪些？A. 结构简单，成本低廉B. 重量轻，体积小C. 易于实现自动化控制D. 所有以上选项6. 液压油的主要作用是什么？A. 传递能量B. 冷却C. 润滑D. 所有以上选项7. 液压系统中的溢流阀主要作用是什么？A. 调节流量B. 调节压力C. 保护系统D. 启动液压泵8. 液压系统中的节流阀主要作用是什么？A. 调节压力B. 调节流量C. 保护系统D. 启动液压泵9. 液压系统中的换向阀主要作用是什么？A. 调节压力B. 调节流量C. 控制油液流动方向D. 启动液压泵10. 液压传动系统与机械传动系统相比，哪个具有更好的过载保护性能？A. 机械传动系统B. 液压传动系统C. 两者相同D. 无法比较答案：1.D 2.D 3.C 4.D 5.D 6.D 7.C 8.B 9.C 10.B二、简答题（每题10分，共40分）1. 简述液压传动系统的工作原理。
答案：液压传动系统的工作原理基于帕斯卡定律，即在封闭容器内，压力传递是均匀的。
液压泵将机械能转换为液体的压力能，液体通过管道输送到液压缸或马达，在那里压力能转换为机械能，从而驱动负载运动。
2. 液压传动系统主要由哪些部件组成？答案：液压传动系统主要由以下部件组成：液压泵、液压缸、控制阀、管道、油箱、过滤器、冷却器等。
3. 液压传动系统有哪些主要优点？答案：液压传动系统的主要优点包括：能提供较大的力和扭矩，响应速度快，易于实现自动化控制，结构紧凑，重量轻，体积小，过载保护性能好等。
液压传动试题
液压传动试题
一、液压传动系统中，液压泵的主要作用是什么？
A. 将机械能转换为液压能
B. 将液压能转换为机械能
C. 控制液压油的流向
D. 储存液压油
（答案：A）
二、在液压系统中，压力控制阀的主要用途是？
A. 控制液压油的流量
B. 控制液压系统的压力
C. 控制液压油的温度
D. 控制液压执行元件的速度
（答案：B）
三、下列哪种液压泵属于容积式泵？
A. 叶片泵
B. 齿轮泵
C. 柱塞泵
D. 以上都是
（答案：D）
四、液压缸是液压系统中的一种重要执行元件，其主要功能是将什么能转换为什么能？
A. 液压能转换为电能
B. 液压能转换为机械能
C. 电能转换为液压能
D. 机械能转换为电能
（答案：B）
五、在液压系统中，方向控制阀的主要作用是？
A. 控制液压系统的压力
B. 控制液压油的流向
C. 控制液压油的温度
D. 控制液压油的流量
（答案：B）
六、下列哪种情况可能会导致液压泵吸空现象？
A. 液压泵进口处压力过高
B. 液压泵进口处油液不足
C. 液压泵出口处堵塞
D. 液压泵转速过快
（答案：B）
七、液压系统中，溢流阀通常被用作什么保护？
A. 过载保护
B. 短路保护
C. 欠压保护
D. 过压保护
（答案：D）
八、在液压传动系统中，为了减少油液的污染和延长元件寿命，通常需要采取什么措施？
A. 提高油液温度
B. 降低系统压力
C. 过滤和定期更换油液
D. 增加油液流量
（答案：C）。
液压传动期考复习题及答案
A.泵的输出压力 B.泵的最高压力 C.泵的额定压力
18.泵常用的压力有：a.泵的输出压力b.泵的最高压力c.泵的额定压力
对一个泵，试比较上述三种压力在数值上大小的关系（ B ）
A.b＞a＞c B.b＞c＞a C.a＞c＞b D.c＞a＞b
19.泵在额定转速和额定压力下的流量称为（ C ）
A.实际流量 B.理论流量 C.额定流量
20.在没有泄漏的情况下，根据泵的几何尺寸计算得到的流量称为（ B ）A.实际流量 B.理论流量 C.额定流量
21.在实际中，常把泵的压力为零时的流量视为(B)
A.实际流量 B.理论流量 C.额定流量
8．湿空气是干空气和水蒸气的混合气体。（∨）
9．等温过程中，因气体与外界无热量交换，故气体的内能保持不变。（X）
10．气动缸的无负载工作特性要求气动缸空载时在限定压力下平稳运行无爬行现象。（∨）
三、选择题
1．液压泵或液压马达的排量决定于（D）。
A．流量变化；B.压力变化；
C. 转速变化；D.结构尺寸。
A 齿轮端面间隙 B 齿顶间隙 C 齿顶间隙 D A+B+C
4．斜盘式轴向柱塞泵改变流量是靠改变_____D_。
A 转速B 油缸体摆角C 浮动环偏心距D 斜盘倾角
5．液压马达的总效率通常等于：A
A 容积效率×机械效率B 容积效率×水力效率
C 水力效率×机械效率D容积效率×机械效率×水力效率
A.没有溢流量 B.进口压力为无穷大
C.进口压力随负载增加而增加 D.进口压力调不上去
31.把先导式溢流阀的远程控制口接了回油箱，将会发生（ D ）问题 A.没有溢流量 B.进口压力为无穷大
液压传动精彩试题及答案
液压传动精彩试题及答案一、单项选择题1. 液压传动系统中，将机械能转换为液体的压力能的元件是（）。
A. 泵B. 缸C. 马达D. 换向阀答案：A2. 在液压系统中，下列哪个元件的作用是控制油液流动的方向（）。
A. 泵B. 缸C. 换向阀D. 溢流阀答案：C3. 液压系统中的节流阀主要用来调节（）。
A. 压力B. 流量C. 速度D. 温度答案：B4. 液压系统中，下列哪个元件可以作为安全装置（）。
A. 单向阀B. 溢流阀C. 节流阀D. 换向阀答案：B5. 液压系统中，下列哪个元件是用于测量压力的（）。
A. 压力表B. 流量计C. 温度计D. 液位计答案：A二、多项选择题1. 液压系统中，下列哪些元件属于执行元件（）。
A. 泵B. 缸C. 马达D. 换向阀答案：B、C2. 液压系统中，下列哪些元件属于控制元件（）。
A. 泵B. 缸C. 换向阀D. 溢流阀答案：C、D3. 液压系统中，下列哪些元件属于辅助元件（）。
A. 油箱B. 过滤器C. 管路D. 压力表答案：A、B、C、D三、判断题1. 液压传动系统的效率一定高于机械传动系统。
（）答案：错误2. 液压系统中的油液必须保持清洁，以防止系统故障。
（）答案：正确3. 液压系统中的压力损失主要由管道阻力和局部阻力造成。
（）答案：正确4. 液压系统中的泵可以作为执行元件。
（）答案：错误5. 液压系统中的溢流阀可以作为安全装置使用。
（）答案：正确四、简答题1. 简述液压传动系统的基本组成。
答案：液压传动系统主要由以下几部分组成：动力元件（如泵）、执行元件（如缸和马达）、控制元件（如各种阀）、辅助元件（如油箱、过滤器、管路等）和工作介质（如液压油）。
2. 液压泵的主要类型有哪些？答案：液压泵的主要类型包括齿轮泵、柱塞泵、叶片泵和螺杆泵等。
3. 液压缸的工作原理是什么？答案：液压缸的工作原理是利用液体的压力能转换为机械能，通过活塞在缸筒内的运动来实现直线运动或往复运动。
液压传动考试复习试题总汇(含答案)
液压传动考试复习题总汇（含答案）第一章绪论一、填空1.液压系统由、、、四个主要组成部分。
2.液压传动是以为传动介质，依靠液体的来传递动力。
3.液压系统工作时外界负荷，所需油液的压力也越大，反之亦然，负载为零，系统压力。
4.活塞或工作台的运动速度取决于单位时间通过节流阀进入液压缸中油液的，流量越大，系统的速度，反之亦然。
流量为零，系统速度。
5.液压元件的职能符号只表示元件的、及，不表示元件的、及连接口的实际位置和元件的。
二、判断1.液压传动不易获得很大的力和转矩。
（）2.液压传动装置工作平稳。
能方便地实现无级调速，但不能快速起动、制动和频繁换向。
( )3.液压传动适宜在传动比要求严格的场合采用。
( )4.液压系统故障诊断方便、容易。
（）5.液压传动适宜于远距离传动。
（）第二章液压油和液压流体力学基础一、填空1.油液在外力作用下，液层间作相对运动而产生内摩擦力的性质，叫做油液的，其大小用表示。
常用的粘度有三种：即、和。
2.液体的粘度具有随温度的升高而，随压力增大而的特性。
3.各种矿物油的牌号就是该种油液在40℃时的的平均值，4.当液压系统的工作压力高。
环境温度高或运动速度较慢时，为了减少泄漏。
宜选用粘度较的液压油；当工作压力低，环境温度低或运动速度较大时，为了减少功率损失，宜选用粘度较的液压油。
5.液压系统的工作压力取决于。
6.在研究流动液体时，将既又的假想液体称为理想液体。
7.当液压缸的有效面积一定时，活塞的运动速度由决定。
8.液体的流动状态用来判断，其大小与管内液体的、和管道的有关。
9.在液压元件中，为了减少流经间隙的泄漏，应将其配合件尽量处于状态。
二、判断1.液压传动中，作用在活塞上的推力越大，活塞运动的速度越快。
（）2.油液在无分支管路中稳定流动时，管路截面积大的地方流量大，截面积小的地方流量小。
（）3.习题图2-1所示的充满油液的固定密封装置中，甲、乙两个用大小相等的力分别从两端去推原来静止的光滑活塞，那么两活塞将向右运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内蒙古农业大学
液压传动课程考试试卷
一、填空（每空1分,共20分）
1.液压传动是借助于处在封闭T.作腔内的液体作为介质来传递力和运动的。
在传递力时，利用了流体力学中的中r澌卡定律；而传递运动时则利川了容积变化相等原则o
2.粘性是液压油主要的物理性质之一，当温度降低时粘性增大，故在寒冷
季节选用粘性小的液压油；在高压系统中，S好选择粘度大液压油。
3.在液压技术屮，管道N流动的液体常常会因阀门突然关闭停止运动而在管P、j 形成一个很大的压力峰值.这种现象叫做液压冲击.它常伴随着巨大的噪声和霡动。
4.液压泵每转一周所排出的液体体积称泵的_排量它由泵的儿何参数决定。
5.液压马达的容积效率为理论流量与实际输出流量的比值。
6.变量泵与定量马达组成的回路属于变量泵-定量马达容积调速回路,调速吋既没有节流损失,也没有溢流_损失，这种调节属于恒转矩调节。
"7. ____________ 、__________ 和___________ 是气动的三个重要辅件，也简称力“气动三大件”。
二、判断题（每小题2分，共20分）
1.在液体静止时,40号机油比30号机油所呈现的粘性大；（X）
2.溢流阀做安全压阀时，阀在工作时，阀是常闭的；（V ）
3.单出杆液压缸左右两腔同时通有压力油时为差动连接；（V ）
4.在实验屮，常把负载为零时泵出口的流量为其理论流:（X ）
5.顺序阀是以压力作为控制信号的液压开关；（V ）
6.当负载压力低于减压阀的调定压力时，减压阀不起减压作用；（7 ）
7.压力继电器的作用是把电信号转换成压力信号；（X ）
8.液控单句阀的控制口通压力汕时，其作用与普通单向阀相同；（X ）
9.调速阀节流调速问路能改善速度负载特性，要使调速阀正常工作,调速阀两端的压差必须大于或至少等于所必须的最小压差；（V ）
10.在双泵供油的快速冋路中，当执行元件处于工作进给时,大流呈泵是通过溢流阀卸荷的。
（V ）
三、简答题（每小题JL分，共20分）
1.1）液压泵的工作压力取决于什么？2）泵的工作压力与额定压力有什么区
别？答：1）液压泵的工作压力取决于负载。
2）泵的工作压力是在工作中液压泵实际输fli液体克服负载而产生的压力，其大小由负载决定。
额定压力是液压泵在正常条件下，按试脸标准规定连续运转的最高压力。
产品铭牌上或说明书屮所标注的为额定压力；当工作压力超过额定压力，液压泵就会过载。
2.1）在液压系统中，当工作部件停止运动后，使泵卸荷有什么好处？2）你能提
出哪些卸荷方法？
答：1）减少系统发热和磨损，延长其寿命。
2）使用三位换向阀的中位机能來卸荷。
3.容积式液压泵共同的工作原理是什么？
答;靠密封工作腔的容积变化来工作。
密封工作腔的容积由小变大，产生真空，汕箱中的油液在大气压力的作川下进入工作腔，以此实现吸油。
密封工作腔的容积由大变小，油液受到挤压而产生一定压力进入系统，以此实现排油。
4.液压系统巾哪儿部分组成？各组成部分的作用是什么？
5.现有两个压力阀，由于铭牌失落，分不清哪个是溢流阀，哪个是减压阀，又不希望将阀拆开，如何根其特点作出正确判断？
答：溢流阀：默认状态为常闭。
减
压阀：默认状态为常开。
四、选择题（每题_ 2分，共20分）
1.图1所示的M路屮，溢流阀和减压阀的调定压力分别
p y=5MPa, Pj=3MPa,若忽略管路中的压力损失和液压缸的摩擦损失，
则液压缸在空载时a、b两点的压力为（C ），当液压缸运动到终了时
a、b两点的压力为（A ）。
A： a点的压力为5MPa，b点的压力为3MPa:
B： a点的压力为5MPa，b点的压力为零；
C： a点的压力为零，b点的压力为零；
D： a点的压力为5MPa，b点的压力为8MPa。
2.图2所示的回路屮，溢流阀的调定压力分別力p yl=5MPa、py^MPa^在系统负载无限增大时，当电磁铁通电时，泵出U的压力为（B ），当电磁铁断电时，泵出口的压力为（A ）。
A： 5MPa；
B： 2MPa；
C： 7MPa；
D： OMPa。
3.图3为一出口节流调速回路，压力表a、b 分别测得液压
缸两腔的压力，若忽略泵的泄漏损失，管路的压力损失，节流阀
处于调速状态。
当负载增大时，压力表a的读数（A ），b的读
数（C ）◊ A：增大；
B:减少；
C：基本不变；
D：可能增大，也可能减少。
4.泵在工作时（图4），流量为q，吸油管流速为v，泵安
M3
装高度为h,油的密度为P,吸油管闪A点正好和液而同样商度，如果吸
汕管入口处的压力损失不计，大气压p a=lX105Pa，在吸汕管内A点的压
力可用下述（B）的方式來表示。
A： A点的真空度为零；
B： A点的真空度为PV2/2;
C： A点的表压力为零；
D： A点的绝对压力*p a=lX105Pa。
5.选择液压油时，主要考虑油液的（B ）;
A：密度B：粘度C：重度D：成分
6.利用三位换向阀的屮位机能卸荷时可选川（B ）；
A: 0型B： MS C: Y型D： P 型；
7.液压系统利用液体的（D）来传递力；
A：位能B：动能C：热能D：压力能
8.高压系统宜选用（C ）;
A：齿轮泵B：叶片泵C：柱塞泉D：转子泵
9.液压泵内高压油通过缝隙流到低压腔，属于（B ）损失；液压泵内零件间或零件与流体间的摩擦损失属于（A ）。
A：泵的机械损失B：泵的荇积损失C：泵的容积和机械损失D：不属于泵的损失；
10.做液压泵性能实验时，对被测试液压泵加载的阀是（A ）。
A：节流阀B：溢流阀C：减压阀D：电磁阀
六、分析题（共10分）
山。
