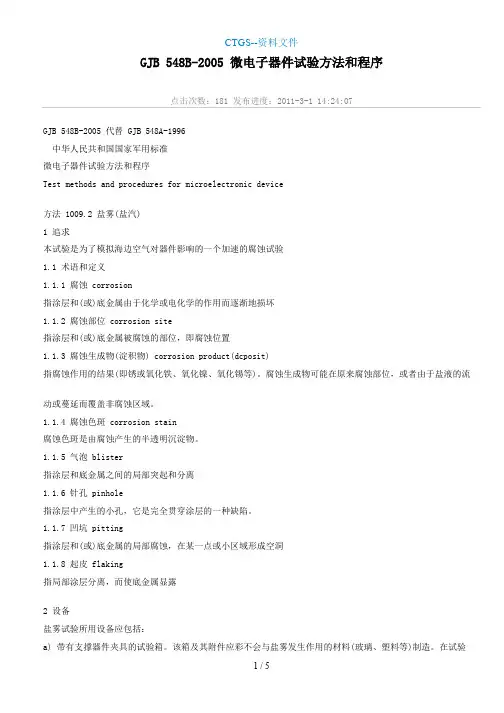

[ZA]GJBB2微电子器件试验方法和程序029

[ZA]GJBB2微电子器件试验方法和程序029

GJB 548B-2005 微电子器件试验方法和程序点击次数:181 发布进度:2011-3-1 14:24:07GJB 548B-2005 代替 GJB 548A-1996中华人民共和国国家军用标准微电子器件试验方法和程序Test methods and procedures for microelectronic device方法 1009.2 盐雾(盐汽)1 追求本试验是为了模拟海边空气对器件影响的一个加速的腐蚀试验1.1 术语和定义1.1.1 腐蚀 corrosion指涂层和(或)底金属由于化学或电化学的作用而逐渐地损坏1.1.2 腐蚀部位 corrosion site指涂层和(或)底金属被腐蚀的部位,即腐蚀位置1.1.3 腐蚀生成物(淀积物) corrosion product(dcposit)指腐蚀作用的结果(即锈或氧化铁、氧化镍、氧化锡等)。

腐蚀生成物可能在原来腐蚀部位,或者由于盐液的流动或蔓延而覆盖非腐蚀区域。

1.1.4 腐蚀色斑 corrosion stain腐蚀色斑是由腐蚀产生的半透明沉淀物。

1.1.5 气泡 blister指涂层和底金属之间的局部突起和分离1.1.6 针孔 pinhole指涂层中产生的小孔,它是完全贯穿涂层的一种缺陷。

1.1.7 凹坑 pitting指涂层和(或)底金属的局部腐蚀,在某一点或小区域形成空洞1.1.8 起皮 flaking指局部涂层分离,而使底金属显露2 设备盐雾试验所用设备应包括:a) 带有支撑器件夹具的试验箱。

该箱及其附件应彩不会与盐雾发生作用的材料(玻璃、塑料等)制造。

在试验箱内,与试验样品接触的所有零件,应当用不产生电解腐蚀的材料制造。

该箱应适当通风,以防止产生“高压”,并保持盐雾的均匀分布。

b) 能适当地防止周围环境条件对盐溶液容器的影响。

如需要,为了进行长进度试验,可采用符合试验条件C和D(见3.2)要求的备用盐溶液容器。

c) 使盐液雾化的手段,包括合适的喷嘴和压缩空气或者由20%氧、80%氮组成的混合气体(应防止诸如油和灰尘等杂质随气体进入雾化器中);d) 试验箱应能加热和控制e) 在高于试验箱温度的某温度下,使空气潮湿的手段。

GJB548B_2005微电子器件试验方法和程序文件

GJB548B_2005微电子器件试验方法和程序文件

WORD 格式整理GJB 548B-2005 微电子器件试验方法和程序点击次数: 181 发布时间: 2011-3-1 14:24:07GJB 548B-2005 代替 GJB 548A-1996中华人民共和国国家军用标准微电子器件试验方法和程序Test methods and procedures for microelectronic device方法 1009.2盐雾(盐汽)1目的本试验是为了模拟海边空气对器件影响的一个加速的腐蚀试验1.1术语和定义1.1.1腐蚀corrosion指涂层和 ( 或 ) 底金属由于化学或电化学的作用而逐渐地损坏1.1.2腐蚀部位corrosion site指涂层和 ( 或 ) 底金属被腐蚀的部位,即腐蚀位置1.1.3腐蚀生成物(淀积物) corrosion product(dcposit)指腐蚀作用的结果 ( 即锈或氧化铁、氧化镍、氧化锡等 ) 。

腐蚀生成物可能在原来腐蚀部位,或者由于盐液的流动或蔓延而覆盖非腐蚀区域。

1.1.4腐蚀色斑corrosion stain腐蚀色斑是由腐蚀产生的半透明沉淀物。

1.1.5气泡blister指涂层和底金属之间的局部突起和分离1.1.6针孔pinhole指涂层中产生的小孔,它是完全贯穿涂层的一种缺陷。

1.1.7凹坑pitting指涂层和 ( 或 ) 底金属的局部腐蚀,在某一点或小区域形成空洞1.1.8起皮flaking指局部涂层分离,而使底金属显露2设备盐雾试验所用设备应包括:a)带有支撑器件夹具的试验箱。

该箱及其附件应彩不会与盐雾发生作用的材料( 玻璃、塑料等) 制造。

在试验箱内,与试验样品接触的所有零件,应当用不产生电解腐蚀的材料制造。

该箱应适当通风,以防止产生“高压”,并保持盐雾的均匀分布;b)能适当地防止周围环境条件对盐溶液容器的影响。

如需要,为了进行长时间试验,可采用符合试验条件 C 和 D(见 3.2) 要求的备用盐溶液容器;c)使盐液雾化的手段,包括合适的喷嘴和压缩空气或者由 20%氧、80%氮组成的混合气体 ( 应防止诸如油和灰尘等杂质随气体进入雾化器中);d)试验箱应能加热和控制e)在高于试验箱温度的某温度下,使空气潮湿的手段;f)空气或惰性气体于燥器;g)1 倍 ~3 倍、 10 倍~20 倍和 30 倍 ~60 倍的放大镜。

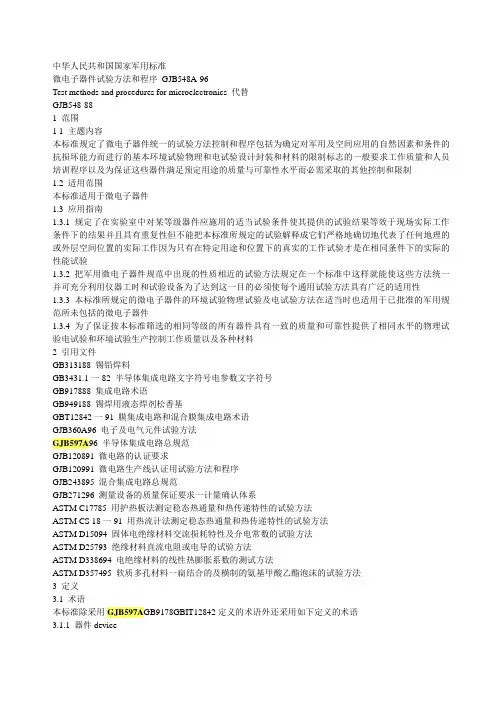

gjb548a-96微电子器件试验方法和程序.doc

gjb548a-96微电子器件试验方法和程序.doc

中华人民共和国国家军用标准微电子器件试验方法和程序GJB548A-96Test methods and procedures for microelectronics 代替GJB548-881 范围1 1 主题内容本标准规定了微电子器件统一的试验方法控制和程序包括为确定对军用及空间应用的自然因素和条件的抗损坏能力而进行的基本环境试验物理和电试验设计封装和材料的限制标志的一般要求工作质量和人员培训程序以及为保证这些器件满足预定用途的质量与可靠性水平而必需采取的其他控制和限制1.2 适用范围本标准适用于微电子器件1.3 应用指南1.3.1 规定了在实验室中对某等级器件应施用的适当试验条件使其提供的试验结果等效于现场实际工作条件下的结果并且具有重复性但不能把本标准所规定的试验解释成它们严格地确切地代表了任何地理的或外层空间位置的实际工作因为只有在特定用途和位置下的真实的工作试验才是在相同条件下的实际的性能试验1.3.2 把军用微电子器件规范中出现的性质相近的试验方法规定在一个标准中这样就能使这些方法统一并可充分利用仪器工时和试验设备为了达到这一目的必须使每个通用试验方法具有广泛的适用性1.3.3 本标准所规定的微电子器件的环境试验物理试验及电试验方法在适当时也适用于已批准的军用规范所未包括的微电子器件1.3.4 为了保证按本标准筛选的相同等级的所有器件具有一致的质量和可靠性提供了相同水平的物理试验电试验和环境试验生产控制工作质量以及各种材料2 引用文件GB313188 锡铅焊料GB3431.1一82 半导体集成电路文字符号电参数文字符号GB917888 集成电路术语GB949188 锡焊用液态焊剂松香基GBT12842一91 膜集成电路和混合膜集成电路术语GJB360A96 电子及电气元件试验方法GJB597A96 半导体集成电路总规范GJB120891 微电路的认证要求GJB120991 微电路生产线认证用试验方法和程序GJB243895 混合集成电路总规范GJB271296 测量设备的质量保证要求一计量确认体系ASTM C17785 用护热板法测定稳态热通量和热传递特性的试验方法ASTM CS 18一91 用热流计法测定稳态热通量和热传递特性的试验方法ASTM D15094 固体电绝缘材料交流损耗特性及介电常数的试验方法ASTM D25793 绝缘材料直流电阻或电导的试验方法ASTM D338694 电绝缘材料的线性热膨胀系数的测试方法ASTM D357495 软质多孔材料一扁结合的及横制的氨基甲酸乙酯泡沫的试验方法3 定义3.1 术语本标准除采用GJB597A GB9178GBIT12842定义的术语外还采用如下定义的术语3.1.1 器件device单片多片膜和混合集成电路以及构成电路的诸元件3.1.2 额定值rating用于限定工作条件的任何电的热的机械或环境的量值在这样的工作条件下元器件机器设备电子装置等能良好地工作注额定值是一个通用的术语.还应见预定值极限值3.1.3 额定值极限值ratinglimiting value确定极限能力或极限条件的一种额定值超过它就有可能损坏器件注极限条件可以是最大的也可以是最小的分别称为最大额定值和最小额定值额定值是以绝对最大额定位体系为基础的为试验额定值方法1005A1008A1015A5004A和5005A所规定的值仅适用于短期加速应力贮存老炼及寿命试验.而不得作为设备设计的依据3.1.4 最坏情况条件worst case condition把偏压输入信号负载和环境的种种最不利的依器件的功能而定数值在规定的工作范围内同时加到被试器件上就构成了最坏情况条件不同参数的最坏情况可能是不一样的如果采用的全部测试条件并非都取最不利的数值则用术语部分最坏情况条件加以区别并应同时指明与最坏情况的偏离例如电源电压输入信号电平和环境温度的最小值及负载的最大值可能构成测量门输出电压的最坏情况条件在室温下加电条件取最不利的数值则构成部分最坏情况条件这时应注明在室温下以示区别3.1.5 加速试验条件accelerated test condition采用一个或几个应力水平其超过最大额定工作或贮存应力水平但不大于试验额定值3.1.6 静态参数static Parameter用来表示器件直流特性的电参数例如直流电压直流电流或直流电压比直流电流比或直流电压与直流电流之比3.1.7 动态参数dynamic parameter用来表示器件交流特性的电参数例如电压或电流的方均根值及其随时间变化的值或它们之间的比3.1.8 开关参数switchins parameter输出从一个电平转换到另一个电平或对阶跃输入的响应有关的参数3.1.9 功能试验functional test按顺序实现功能其值表的通过通不过试验或进行这种试验时器件作为外线路的一部分而工作并同时试验全线路的工作情况3.2 符号本标准采用的符号符合GB3431.l的规定4 一般要求4.1 试验方法的分类本标准所规定的试验包括环境试验机械试验电学试验以及试验程序4.2 数据报告应用任何试验方法或程序所得的数据应根据实际试验条件和结果写出报告任一试验方法或程序的结果应附有下列数据a.进行100检查或抽样检查的每一试验批的器件总数b.进行抽样检查的器件样品数c.每项试验中出现的失效数以及观察到的失效模式当一个检验批或交货批中包括几种器件型号时上述原则仍适用但应进一步按器件编号写出数据报告4.3 试验样品的处理试验样品的处理应按器件相应规范的规定4.4 取向4.4.1 取向和施力方向的标识对于那些包括与器件取向有关的观测或施加外力的试验方法器件的取向和施力方向应符合图1和图2的规定4.4.2 其他外壳结构取向当外壳结构不同于图1和图2所示时应在适用的采购文件中规定器件的取向4.4.3 不同横向尺寸的封装取向在从三个或更多的侧面引出径向引线的扁平封装中X方向应取两横向尺寸中较大尺寸的方向而Z方向取较小尺寸的方向4.5 试验条件4.5.1 校准要求在程序控制和试验中所使用的全部试验设备包括电试验设备环境控制设备和其他仪器应按GJB2712要求进行校准已校准的设备应以合适的方式进行控制使用和贮存以保证校准可靠试验设备的校准应按GJB2712要求予以识别和标记4.5.2 准确度规定的准确度极限值用于在规定标称试验条件下所获得的绝对值在确定测量值极限时应考虑测量误差包括由于偏离标称试验条件而引起的误差使器件参数的真值标称的试验条件下在规定的极限值之内若无其他规定以下电试验容差和注意事项均应适用于器件的测量a.电源电压和偏压准确度应保持在规定值的1之内b.输入调整电压准确度应保持在规定值的1或lmV之内取其大者c.输入脉冲特性重复率频率等准确度应保持在10之内应当这样选择标称值使其10的变化如果测试设备的变量小于10则选用实际值不影响规定值测量的准确度d.击穿试验时施加的电压准确度应保持在规定值的1之内e.对于数字器件而言应注意保证只有在其适当的高或低逻辑电平或其他规定电平时才施加最大输出负载电流f.阻性负载的容差为1g.容性负载的容差应为5或1pF取其大者h.感性负载的容差应为5或5H取其大者i.静态参数应测到1以内j.开关参数应测到5或1ns以内取其大者4.5.2.1 测试方法和线路如在特定的试验方法中无其他规定给出的测试方法和线路应作为基本测试方法它们并不是必须采用的唯一方法和线路但承制方应向使用方证明采用的其他方法和线路与本文件中给出的是等效的并且其测试结果在希望的测试准确度之内见4.5.24.5.3 非破坏性电试验的最大额定值所有非破坏性电试验的测试条件都不得超过最大额定值也不得超过最大瞬时电流和外加电压的极限值4.5.4 电测试频率若无其他规定电测试频率应是规定的工作频率如规定了某个频率范围除了在该频段的任一规定频率下进行的测试外还应在该频段的最高和最低频率下对主要功能参数进行测试无论是规定一个频率范围或是一个以上的工作频率对微电子器件进行电测试时都应记录测试频率以及在该频率下测得的参数4.5.5 多输入/输出端的器件测试对具有一个以上输入或输出端的器件当任何输入或输出参数被规定时应在器件的所有输入或输出端上测试规定参数4.5.6 复合器件的测试当被试微电子器件含有多个电路或功能时无论是独立地与外部器件引线相连接还是为了把引线减到最少而以某种方式内连都应采用适当的线路和程序以便能按适用的采购文件规定的适用试验方法对器件所含的所有电路或功能进行测试例如如果器件有一对逻辑门就不能只测试一个门的规定参数而是还应对复合器件的所有电路进行测试以保证在各个电路之间不出现严重干扰例如把信号加到双门器件的一个门上不应使另一个门的输出发生变化此项要求的目的是为了保证微电子器件内所有电路元件能按其结构和连接要求充分发挥作用对于具有复杂的信号通道且信号通道随输入信号的性质或随内部功能对输入信号的执行而变化的电路阵列应编制器件工作程序来满足此项要求从而保证所有电路元件均起作用并提供按规定试验方法观察或测量它们的性能水平的手段4.5.7 试验环境若无其他规定所有试验应在下列环境中进行电测量环境温度25其他试验环境温度25 10环境气压86106kPa4.5.8 在环境模拟箱内允许的温度变化当采用环境模拟箱时被试样品只能放在下述规定的工作区内a.工作区的温度变化控制环境模拟箱使工作区内的任一个参考点的温度变化保持在2或土4之内取其大者b.工作区内的空间变化环境模拟箱的结构应使其工作区的任一点的温度在给定时间内偏离参考点不超过3或3取其大值发热元件附近位置除外c.具有规定最低温度例如老炼寿命试验等的环境模拟箱当试验要求包括规定的最低试验温度时控制和环境模拟箱结构应使得工作区内任一点的温度偏离规定的最低温度不超过或%取其大者4.5.9 电测试期间测试温度的控制若无其他规定规定的测试温度一外壳温度Tc环境温度TA或结温Tj应采用本标准规定的适用程序加以控制它们是专门用于在一定温度下进行器件的电测试时控制所采用的试验箱操作工具等这时4.5.8中的规定不适用采用低占空系数脉冲试验或稳定功率温度条件来进行电测试4.5.9.1 TcTA或Tj高于25时测试期间的温度控制若无其他规定在测试过程中器件温度应稳定在规定的Tc或TA或Tj的土3之内应采用低占空系数脉冲或有规定时采用稳定功率条件见4.5.9.4来测量电参数4.5.9.2 Tc或TA或Tj低于25时测试期间的温度控制若无其他规定在测试过程中器件温度应稳定在规定的的Tc或TA或Tj的土3之内见注在整个测试期间器件温度不得超过所规定温度5应把此温度看作冷却开始温度应当采用低占空系数脉冲或有规定时采用稳定功率条件见4.5.9.4来测量电参数适用时详细规范应规定对冷却开始温度最敏感的那些测试参数或测试程序有规定时这些参数应在测试程序开始时测量并且应尽可能迅速或在规定的时间内完成注若适用的详细规范中无其他规定如果测试期间四件温度Tc或TA或Tj变化超过5规定的温度Tc或TA或Tj应小于等于一554.5.9.3 Tc或TA或Tj为25时测试期间的温度控制若无其他规定在测试过程中器件温度应稳定在25应采用低占空系数脉冲或有规定时采用稳定功率条件见4.5.9.4来测量电参数4.5.9.4 功率稳定温度条件当有规定时器件应在规定的稳态通电条件下在规定的测试温度入Tc或TA或Tj等于高于或低于25下至少稳定5min或某规定时间电参数测量应在温度/功率稳定后尽可能快地或在规定时间内完成或者当有规定时器件温度Tc或TA可稳定在保持规定稳定功率状态5min以上的情况下预计的典型结温的3之内且采用低占空系数脉冲技术下进行测试4.6 一般注意事项4.6.1 瞬态过应力器件不得承受超过额定的电压或电流瞬态条件4.6.2 引线连接次序将微电子器件与电源相连时必须十分小心对于MOS器件的引线连接次序是重要的其他微电子电路或器件应遵循适用采购文件中列举的注意事项4.6.3 低温焊和高温熔焊试验需要进行低温和高温熔焊时应注意避免损坏器件4.6.4 预防辐射在X射线中子或其他高能粒子的辐射场中贮存或测试微电子器件时应当采取预防措施4.6.5 微电子器件的操作a.器件接入电测试线路之前所有设备应接地b.在器件接入设备之前或为了进行测试必须取出器件之前应尽可能把它们一直放在金属屏蔽容器内c.适用时在测试期间器件应一直装在运输用包装盒或其他防护罩内5 详细要求本标准规定的试验方法编号如下环境试验10011999机械试验20012999静电放电敏感度的分类3015试验程序50015999数字集成电路电测试附录A模拟集成电路电测试附录B接口集成电路电测试附录C定制单片微电路试验程序附录D方法1001低气压(高空工作1 目的本试验是模拟飞机或其他飞行器在高空飞行中所遇到的低气压条件来进行的本项试验的目的是测定元器件和材料避免电击穿失效的能力而这种失效是由于气压减小时空气和其他绝缘材料的绝缘强度减弱所造成的即使低气压不会使介质完全击穿但会增强电晕放电及其介质损耗和电离等有害影响此项模拟高空条件的试验还可以用来检验低气压下的其他效应其中包括绝缘材料介电常数的变化和稀落空气使发热元器件散热能力降低对元器件工作特性的影响2 设备低气压试验所需仪器设备包括一台真空泵一个合适的密封室必要时该密封室还应具备能观察样品的装置一只可用于测量密封室模拟高度的压力表和一只用于检测从直流到30MHz范围电流的微安表或示波器3 程序样品应按规定安放在密封室内并按规定把压力减小到下述规定的某个试验条件把样品保持在规定的压力下对它们进行规定的试验在试验期间及试验前的20min内试验温度应为25土10对器件施加规定的电压在从常压到规定的最低气压并恢复到常压的整个过程中监测器件是否出现故障器件如出现飞弧有害的电晕或其他任何影响器件工作的缺陷或退化都应视为失效试验条件压力kPa 高度mA 58 4572B 30 9144C 12 15240D 4.4 21336E 1.1 30480F 0.15 45720G 0.310-6 2000003.1 测量连接器件进行测量并且在整个抽气过程中施加规定的电压用微安表或示波器监视施加最大电压见4c的器件引出端从直流到30MHz范围内看其是否出现电晕放电电流在未放置试验器件的情况下施加适用的试验条件确定校准试验线路中的电流方法以保证试验数据真实反映被试器件的特性4 说明有关的采购文件应规定以下内容a.安装方法见3b.试验条件见3若无其他规定应采用条件Ec.降压期间的试验见3若无其他规定器件应承受在额定工作条件下的最大电压d.适用时进行降压后的测试见3若无其他规定应对器件规定的特性或参数进行全面的电测试e.适用时测量前的暴露时间见3方法1002浸液1 目的本试验用于确定微电子器件密封的有效性把需要检查的器件浸入温度差别很大的液体中使之受到热应力和机械应力这择就很容易检查出引出端结合处部分焊缝或压封的缺陷这些类型的缺陷是由于不良的结构在物理或环境试验过程中可能产生的机械损伤引起的浸液试验一般紧接在物理和环境试验之后进行因为浸液能使接口焊缝和外壳中未发现的隐患进一步恶化本试验在实验室的试验条件下进行而程序只拟作为测量浸液试验后密封的有效性选用淡水还是盐水作为试验用液体取决于被试器件的性质当试验后进行电参数测试以获得封口泄漏的证据时用盐水而不用淡水将更容易检测出水汽穿透封口的能力本试验为检测液体穿透封口提供了简单而又容易的检测方法要注意绝缘电阻的降低内部元件浸蚀和出现盐的晶粒等现象本试验不拟作为热冲击或浸蚀试验尽管它也可以揭示这些方面的不足本试验是破坏性试验故不宜作为100试验或筛选2 设备浸液试验所用的设备是两只温控恒温槽它们能保持所选的热水浴和冷水浴条件的规定温度使用合适的温度计测量槽温3 程序本试验连续进行数次浸液循环每次循环是先浸在温度为65的热淡水自来水槽中然后浸在冷水槽中循环次数每次浸演时间冷水槽的性质和温度都在下表列出的相应的试验条件中规定样品应尽可能迅速地从一个槽转移到另一槽中在任何情况下转移时间不超过15s当完成最后一次循环后应在淡水或蒸馏水中把样品迅速而彻底地清洗并擦干或吹干所有表面使其干净和干燥并在4h后48h内对器件进行电测量和外部目检当采购文件有规定时还应按方法2013打开器件检查内部元件有无浸蚀现象和盐的晶粒当本试验作为一个试验组或试验分组的一部分来进行时在本项试验结束时不必专门进行试验后的测量或检查而可以在该组或分组结束时再进行4 说明有关的采购文件应规定以下内容a.试验条件见3若无其他规定应采用条件Cb.若与本文3中规定不同应规定最后一次循环后的测量时间c.最后一次循环后的测量见3若无其他规定测量应包括引线间的电阻引线与外壳间的电阻所有器件特性或全部电参数的测试最终评价应包括对器件标志清晰度封装和引线是否变色或腐蚀等外观自检d.适用时打开器件并进行内部检查见3方法1003 绝缘电阻1 目的本试验的目的是测量元器件的绝缘部分对外加直流电压所呈现的电阻施加的外加电压会使绝缘部分表面或其内部产生漏电流绝缘电阻的测量不等效于介质耐压试验或电击穿试验干净而又干燥的绝缘体具有很高的绝缘电阻但如果存在有机械缺陷就会在介质耐压试验中失效由于绝缘部分是由不同的绝缘材料组成的具有不同的固有绝缘电阻因此测得的绝缘电阻数值不宜作为洁净度或有无变质现象的依据1.1 影响试验的因素影响绝缘电阻测量的因素有温度湿度残余电荷充电电流或仪器和测量线路的时间常数测试电压预调以及连续施加电压的时间加电时间对于最后一个因素某些元件如电容器和电缆的电流特性通常从瞬时最大值以某一变化速率下降到一个稳态的较小值其下降速率取决于试验电压温度绝缘材料电容量和外电路的电阻因此当连续施加测试电压时在一段时间所测的绝缘电阻会不断增加由于这种现象可能要经过数分钟才趋于最大绝缘电阻读数但规范通常要求在规定的时间后读出数值如果绝缘电阻相当接近稳态值而电流一时间曲线又已知或者在测量值上加上适当的修正因子就可以大大地缩短测试时间而且仍可得到良好的测试结果对于某些元器件可以在几秒钟内获得仪器稳定读数试验前后应在相同的条件下测量绝缘电阻2 设备绝缘电阻的测量设备应与被测元件的特性相适应如兆欧电桥兆欧表绝缘电阻测量装置或其他适当设备3 程序当需要特殊准备或条件时如特殊的试验夹具重接接地绝缘低气压湿度或水浸等就应对之作出规定按规定在相互绝缘点间或在绝缘点与地之间测量绝缘电阻当加电时间是一个因素时若无其他规定在连续施加测试电压到规定的时间见4之后立即进行绝缘电阻的测量但是如果仪表读数表明绝缘电阻达到了规定极限已处于稳定状态或还继续增加就可在规定的测试时间之前结束测试如果要进行多次测量就应采用与初次测量相同的极性依次测量绝缘电阻若无其他规定加到样品上的直流电压应按下述测试条件的规定并在外加电压的两种极性上测试绝缘电阻试验条件测试电压A 10v10B 25Vt 10C50v10D100V10E500v10F1000v10当工厂进行质量一致性试验时可以使用任何等于或高于适用的试验条件所允许的最低电压若无其他规定绝缘电阻值的测量误差不得超过10应采用适当的保护措施来防止由于不需要的通道中的泄漏造成读数误差4 说明有关的采购文件应规定以下内容a.适用时规定测试条件或其他测试电压见3b.如有要求则规定特定的准备或条件见3c.测量点见3若无其他规定应在器件引线全部引线互相电连接在一起或连接到一个公共点与器件外壳之间测量绝缘电阻测量的电阻值不得小于15Md.如果加电时间很关键应具体规定加电时间见1.1e.在规定测试电压下用最大漏电流表征的绝缘电阻若无其他规定任何相邻而不相连接的引线间的最大漏电流在100V直流电压下不得超过100nA方法1004A耐湿1 目的本试验的目的是用加速方式评定元器件及其所用材料在高湿和炎热典型的热带环境条件下抗衰变作用的能力大多数炎热条件下退化现象是直接或间接地由于有缺陷的绝缘材料吸附水蒸汽和水膜以及由于金属和绝缘材料表面变湿而引起的这种现象会产生多种类型的衰变其中包括金属的腐蚀材料成分的变化及电特性变坏本试验与稳态潮湿试验不同它采用温度循环来提高试验效果其目的在于提供一个凝露和干燥的过程使腐蚀过程加速并使得进人密封外壳内的水汽产生呼吸作用在高温下潮气的影响将更加明显也能增强试验效果试验包括低温子循环它的作用是加速显示在其他情况下不易看清的衰变迹象因为凝结水汽引起的应力会使裂缝加宽这样通过测量电特性包括击穿电压和绝缘电阻或进行密封试验就可以揭示该衰变现象规定在绝缘体上施加极性电压从而研究电解的可能性因为电解会助长可能发生的介质击穿如果需要的话为了确定载流元件特别是细导线和接点的抗电化学腐蚀的能力本试验还可以对某些元件施加一定的电负荷本试验获得的结果是可重复产生的并已通过现场失效的调查得到证实业已证明本试验能可靠地指出哪些元件不能在热带条件下使用2 设备。

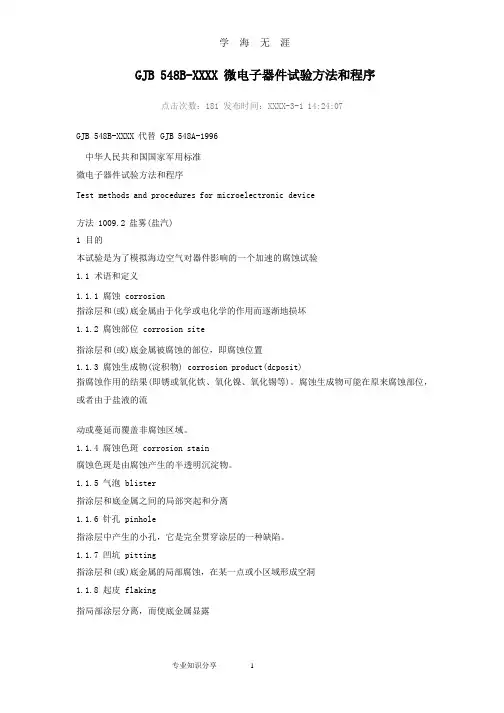

GJB548B微电子器件试验方法和程序文件(整理).pptx

GJB548B微电子器件试验方法和程序文件(整理).pptx
对所有的封装表面按 3.4 进行试验后的检查。 注 2:对开有窗口的紫外线可擦器件进行试验时,要采取保护措施,以防止光感应电动势产 生电解作用。 3.1.4 试验箱的控制 按照第 3 章的要求对试验箱进行处理之后,具有温度至少 35℃的盐雾在规定的试验时间内 (见 3.2)流过试验箱。
试验箱内的温度应保持在(35±3)℃。盐雾的浓度和速度应调节到使得盐在试验区域内的 淀 积速率在(20~50)
始处理,那么,其引线无需重新弯曲。 3.1.3 试验样品的安置 样品应按下述方位安置在固定的夹具上(有机玻璃棒、尼龙或玻璃纤维筛、尼龙绳等)。样品 应这样安置,使它
们彼此不接触,彼此不遮挡,能自由地接受盐雾作用,腐蚀生成物和凝聚物不会从一个样 品 落到另一个样品上。 a) 引线固定于封装侧面或引线从封装侧面引出的双列封装(例:侧面纤焊双列封装和陶瓷玻 璃熔封双列封装)
方法 1009.2 盐雾(盐汽) 1 目的 本试验是为了模拟海边空气对器件影响的一个加速的腐蚀试验 1.1 术语和定义 1.1.1 腐蚀 corrosion 指涂层和(或)底金属由于化学或电化学的作用而逐渐地损坏 1.1.2 腐蚀部位 corrosion site 指涂层ห้องสมุดไป่ตู้(或)底金属被腐蚀的部位,即腐蚀位置 1.1.3 腐蚀生成物(淀积物) corrosion product(dcposit) 指腐蚀作用的结果(即锈或氧化铁、氧化镍、氧化锡等)。腐蚀生成物可能在原来腐蚀部位, 或者由于盐液的流
保持在 3.1.1 中规定的范围之内,允许试验箱不连续工作。 3.1.1 盐溶液 为了达到 3.1.4 所要求的淀积速率,盐溶液的浓度应为 0.5%~3.0%(重量百分比)的去离子水 或蒸馏水溶液。所用
的盐应为氯化钠,其碘化钠的质量百分比不得多于 0.1%,且总杂质的质量百分比不得多于 0.3%。在(35±3)℃

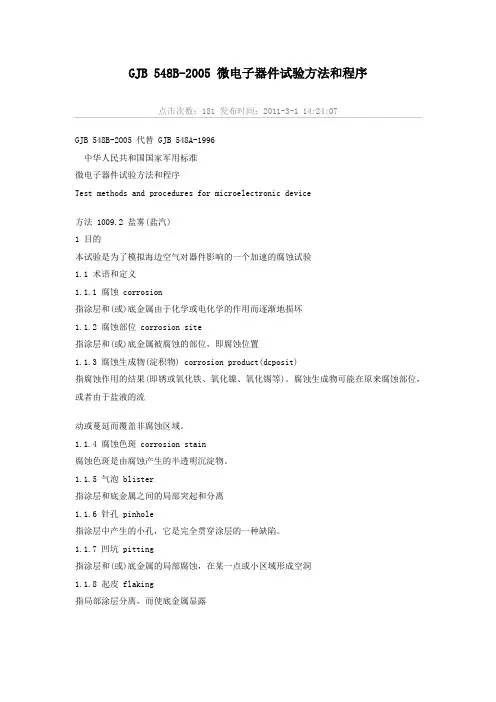

GJB-B--微电子器件试验方法和程序

GJB-B--微电子器件试验方法和程序

GJB 548B-2005 微电子器件试验方法和程序点击次数:181 发布时间:2011-3-1 14:24:07GJB 548B-2005 代替 GJB 548A-1996中华人民共和国国家军用标准微电子器件试验方法和程序Test methods and procedures for microelectronic device方法 1009.2 盐雾(盐汽)1 目的本试验是为了模拟海边空气对器件影响的一个加速的腐蚀试验1.1 术语和定义1.1.1 腐蚀 corrosion指涂层和(或)底金属由于化学或电化学的作用而逐渐地损坏1.1.2 腐蚀部位 corrosion site指涂层和(或)底金属被腐蚀的部位,即腐蚀位置1.1.3 腐蚀生成物(淀积物) corrosion product(dcposit)指腐蚀作用的结果(即锈或氧化铁、氧化镍、氧化锡等)。

腐蚀生成物可能在原来腐蚀部位,或者由于盐液的流动或蔓延而覆盖非腐蚀区域。

1.1.4 腐蚀色斑 corrosion stain腐蚀色斑是由腐蚀产生的半透明沉淀物。

1.1.5 气泡 blister指涂层和底金属之间的局部突起和分离1.1.6 针孔 pinhole指涂层中产生的小孔,它是完全贯穿涂层的一种缺陷。

1.1.7 凹坑 pitting指涂层和(或)底金属的局部腐蚀,在某一点或小区域形成空洞1.1.8 起皮 flaking指局部涂层分离,而使底金属显露2 设备盐雾试验所用设备应包括:a) 带有支撑器件夹具的试验箱。

该箱及其附件应彩不会与盐雾发生作用的材料(玻璃、塑料等)制造。

在试验箱内,与试验样品接触的所有零件,应当用不产生电解腐蚀的材料制造。

该箱应适当通风,以防止产生“高压”,并保持盐雾的均匀分布;b) 能适当地防止周围环境条件对盐溶液容器的影响。

如需要,为了进行长时间试验,可采用符合试验条件C和D(见3.2)要求的备用盐溶液容器;c) 使盐液雾化的手段,包括合适的喷嘴和压缩空气或者由20%氧、80%氮组成的混合气体(应防止诸如油和灰尘等杂质随气体进入雾化器中);d) 试验箱应能加热和控制e) 在高于试验箱温度的某温度下,使空气潮湿的手段;f) 空气或惰性气体于燥器;g) 1倍~3倍、10倍~20倍和30倍~60倍的放大镜。

GJB548B_2005微电子器件试验办法和程序文件

GJB548B_2005微电子器件试验办法和程序文件

GJB548B-2005微电子器件试验方法和程序点击次数:181发布时间:2011-3-114:24:07GJB548B-2005代替GJB548A-1996?中华人民共和国国家军用标准微电子器件试验方法和程序方法1目的1.11.1.1腐蚀指涂层和(1.1.2指涂层和(1.1.3指腐蚀作用的结果(即锈或氧化铁、氧化镍、氧化锡等)。

腐蚀生成物可能在原来腐蚀部位,或者由于盐液的流动或蔓延而覆盖非腐蚀区域。

1.1.4腐蚀色斑corrosionstain腐蚀色斑是由腐蚀产生的半透明沉淀物。

1.1.5气泡blister指涂层和底金属之间的局部突起和分离1.1.6针孔pinhole指涂层中产生的小孔,它是完全贯穿涂层的一种缺陷。

1.1.7凹坑pitting指涂层和(或)底金属的局部腐蚀,在某一点或小区域形成空洞1.1.8起皮2设备a))制造。

在试验b)验条件C见3.2)c)使盐液雾化的手段,包括合适的喷嘴和压缩空气或者由20%氧、80%氮组成的混合气体(应防止诸如油和灰尘等杂质随气体进入雾化器中);d)试验箱应能加热和控制e)在高于试验箱温度的某温度下,使空气潮湿的手段;f)空气或惰性气体于燥器;g)1倍~3倍、10倍~20倍和30倍~60倍的放大镜。

3程序3.1试验箱的维护和初始处理试验箱的清洗是为了保证把会对试验结果产生不良影响的所有物质清除出试验箱。

使试验箱工作在(35±3)℃,用去离子水或蒸馏水进行必要的清洗。

每当容器里的盐溶液用完时,就应当清洗试验箱。

某些试(见3.2的试验条件C和的pH保持在3.1.1的盐应为氯化钠,其碘化钠的质量百分比不得多于0.1%,且总杂质的质量百分比不得多于0.3%。

在(35±3)℃下测量时,盐溶液的pH值应在6.5~7.2之间。

只能用化学纯的盐酸或氢氧化钠(稀溶液)来调整pH 值。

3.1.2引线的预处理除另有规定外,试验样品不应进行预处理。

当有要求时(见4c),样品进行试验之前,器件引线应按方法2004试验条件B1的要求,承受弯曲应力的初始处理。

GJBB微电子器件试验方法和程序

GJBB微电子器件试验方法和程序

G J B B微电子器件试验方法和程序Revised final draft November 26, 2020G J B548B-2005微电子器件试验方法和程序点击次数:181 发布时间:2011-3-1 14:24:07GJB 548B-2005 代替 GJB 548A-1996?中华人民共和国国家军用标准微电子器件试验方法和程序Test methods and procedures for microelectronic device方法盐雾(盐汽)1 目的本试验是为了模拟海边空气对器件影响的一个加速的腐蚀试验术语和定义1.1.1 腐蚀 corrosion指涂层和(或)底金属由于化学或电化学的作用而逐渐地损坏腐蚀部位 corrosion site指涂层和(或)底金属被腐蚀的部位,即腐蚀位置腐蚀生成物(淀积物) corrosion product(dcposit)指腐蚀作用的结果(即锈或氧化铁、氧化镍、氧化锡等)。

腐蚀生成物可能在原来腐蚀部位,或者由于盐液的流动或蔓延而覆盖非腐蚀区域。

1.1.4 腐蚀色斑 corrosion stain腐蚀色斑是由腐蚀产生的半透明沉淀物。

气泡 blister指涂层和底金属之间的局部突起和分离针孔 pinhole指涂层中产生的小孔,它是完全贯穿涂层的一种缺陷。

凹坑 pitting指涂层和(或)底金属的局部腐蚀,在某一点或小区域形成空洞起皮 flaking指局部涂层分离,而使底金属显露2 设备盐雾试验所用设备应包括:a) 带有支撑器件夹具的试验箱。

该箱及其附件应彩不会与盐雾发生作用的材料(玻璃、塑料等)制造。

在试验箱内,与试验样品接触的所有零件,应当用不产生电解腐蚀的材料制造。

该箱应适当通风,以防止产生“高压”,并保持盐雾的均匀分布;b) 能适当地防止周围环境条件对盐溶液容器的影响。

如需要,为了进行长时间试验,可采用符合试验条件C和D(见要求的备用盐溶液容器;c) 使盐液雾化的手段,包括合适的喷嘴和压缩空气或者由20%氧、80%氮组成的混合气体(应防止诸如油和灰尘等杂质随气体进入雾化器中);d) 试验箱应能加热和控制e) 在高于试验箱温度的某温度下,使空气潮湿的手段;f) 空气或惰性气体于燥器;g) 1倍~3倍、10倍~20倍和30倍~60倍的放大镜。

GJB548B-2005微电子器件试验方法及程序文件

GJB548B-2005微电子器件试验方法及程序文件

GJB 548B-2005 微电子器件试验方法和程序点击次数:181 发布时间:2011-3-1 14:24:07GJB 548B-2005 代替 GJB 548A-1996中华人民共和国国家军用标准微电子器件试验方法和程序Test methods and procedures for microelectronic device方法 1009.2 盐雾(盐汽)1 目的本试验是为了模拟海边空气对器件影响的一个加速的腐蚀试验1.1 术语和定义1.1.1 腐蚀 corrosion指涂层和(或)底金属由于化学或电化学的作用而逐渐地损坏1.1.2 腐蚀部位 corrosion site指涂层和(或)底金属被腐蚀的部位,即腐蚀位置1.1.3 腐蚀生成物(淀积物) corrosion product(dcposit)指腐蚀作用的结果(即锈或氧化铁、氧化镍、氧化锡等)。

腐蚀生成物可能在原来腐蚀部位,或者由于盐液的流动或蔓延而覆盖非腐蚀区域。

1.1.4 腐蚀色斑 corrosion stain腐蚀色斑是由腐蚀产生的半透明沉淀物。

1.1.5 气泡 blister指涂层和底金属之间的局部突起和分离1.1.6 针孔 pinhole指涂层中产生的小孔,它是完全贯穿涂层的一种缺陷。

1.1.7 凹坑 pitting指涂层和(或)底金属的局部腐蚀,在某一点或小区域形成空洞1.1.8 起皮 flaking指局部涂层分离,而使底金属显露2 设备盐雾试验所用设备应包括:a) 带有支撑器件夹具的试验箱。

该箱及其附件应彩不会与盐雾发生作用的材料(玻璃、塑料等)制造。

在试验箱内,与试验样品接触的所有零件,应当用不产生电解腐蚀的材料制造。

该箱应适当通风,以防止产生“高压”,并保持盐雾的均匀分布;b) 能适当地防止周围环境条件对盐溶液容器的影响。

如需要,为了进行长时间试验,可采用符合试验条件C和D(见3.2)要求的备用盐溶液容器;c) 使盐液雾化的手段,包括合适的喷嘴和压缩空气或者由20%氧、80%氮组成的混合气体(应防止诸如油和灰尘等杂质随气体进入雾化器中);d) 试验箱应能加热和控制e) 在高于试验箱温度的某温度下,使空气潮湿的手段;f) 空气或惰性气体于燥器;g) 1倍~3倍、10倍~20倍和30倍~60倍的放大镜。

GJB548B_2005微电子器件试验方法和程序文件

GJB548B_2005微电子器件试验方法和程序文件

GJB 548B-2005 微电子器件试验方法和程序点击次数: 181 发布时间: 2011-3-1 14:24:07GJB 548B-2005 代替 GJB 548A-1996中华人民共和国国家军用标准微电子器件试验方法和程序Test methods and procedures for microelectronic device方法 1009.2 盐雾 ( 盐汽 )1目的本试验是为了模拟海边空气对器件影响的一个加速的腐蚀试验1.1 术语和定义1.1.1 腐蚀 corrosion指涂层和 ( 或 ) 底金属由于化学或电化学的作用而逐渐地损坏1.1.2 腐蚀部位 corrosion site指涂层和 ( 或 ) 底金属被腐蚀的部位,即腐蚀位置1.1.3 腐蚀生成物 ( 淀积物 ) corrosion product(dcposit)指腐蚀作用的结果 ( 即锈或氧化铁、氧化镍、氧化锡等 ) 。

腐蚀生成物可能在原来腐蚀部位,或者由于盐液的流动或蔓延而覆盖非腐蚀区域。

1.1.4 腐蚀色斑 corrosion stain腐蚀色斑是由腐蚀产生的半透明沉淀物。

1.1.5 气泡 blister指涂层和底金属之间的局部突起和分离1.1.6 针孔 pinhole指涂层中产生的小孔,它是完全贯穿涂层的一种缺陷。

1.1.7 凹坑 pitting指涂层和 ( 或 ) 底金属的局部腐蚀,在某一点或小区域形成空洞1.1.8 起皮 flaking指局部涂层分离,而使底金属显露专业知识分享2设备盐雾试验所用设备应包括:a) 带有支撑器件夹具的试验箱。

该箱及其附件应彩不会与盐雾发生作用的材料( 玻璃、塑料等) 制造。

在试验箱内,与试验样品接触的所有零件,应当用不产生电解腐蚀的材料制造。

该箱应适当通风,以防止产生“高压”,并保持盐雾的均匀分布;b)能适当地防止周围环境条件对盐溶液容器的影响。

如需要,为了进行长时间试验,可采用符合试验条件 C 和 D(见 3.2) 要求的备用盐溶液容器;c)使盐液雾化的手段,包括合适的喷嘴和压缩空气或者由 20%氧、80%氮组成的混合气体( 应防止诸如油和灰尘等杂质随气体进入雾化器中);d)试验箱应能加热和控制e)在高于试验箱温度的某温度下,使空气潮湿的手段;f)空气或惰性气体于燥器;g)1 倍 ~3 倍、 10 倍~20 倍和 30 倍 ~60 倍的放大镜。

gjb548a-96微电子器件试验方法和程序共332页

gjb548a-96微电子器件试验方法和程序共332页

中华人民共和国国家军用标准微电子器件试验方法和程序 GJB548A-96 Test methods and procedures for microelectronics 代替GJB548-881 范围1 1 主题内容本标准规定了微电子器件统一的试验方法控制和程序包括为确定对军用及空间应用的自然因素和条件的抗损坏能力而进行的基本环境试验物理和电试验设计封装和材料的限制标志的一般要求工作质量和人员培训程序以及为保证这些器件满足预定用途的质量与可靠性水平而必需采取的其他控制和限制1.2 适用范围本标准适用于微电子器件1.3 应用指南1.3.1 规定了在实验室中对某等级器件应施用的适当试验条件使其提供的试验结果等效于现场实际工作条件下的结果并且具有重复性但不能把本标准所规定的试验解释成它们严格地确切地代表了任何地理的或外层空间位置的实际工作因为只有在特定用途和位置下的真实的工作试验才是在相同条件下的实际的性能试验1.3.2 把军用微电子器件规范中出现的性质相近的试验方法规定在一个标准中这样就能使这些方法统一并可充分利用仪器工时和试验设备为了达到这一目的必须使每个通用试验方法具有广泛的适用性1.3.3 本标准所规定的微电子器件的环境试验物理试验及电试验方法在适当时也适用于已批准的军用规范所未包括的微电子器件1.3.4 为了保证按本标准筛选的相同等级的所有器件具有一致的质量和可靠性提供了相同水平的物理试验电试验和环境试验生产控制工作质量以及各种材料2 引用文件GB313188 锡铅焊料GB3431.1一82 半导体集成电路文字符号电参数文字符号GB917888 集成电路术语GB949188 锡焊用液态焊剂松香基GBT12842一91 膜集成电路和混合膜集成电路术语GJB360A96 电子及电气元件试验方法GJB597A96 半导体集成电路总规范GJB120891 微电路的认证要求GJB120991 微电路生产线认证用试验方法和程序GJB243895 混合集成电路总规范GJB271296 测量设备的质量保证要求一计量确认体系ASTM C17785 用护热板法测定稳态热通量和热传递特性的试验方法ASTM CS 18一91 用热流计法测定稳态热通量和热传递特性的试验方法ASTM D15094 固体电绝缘材料交流损耗特性及介电常数的试验方法ASTM D25793 绝缘材料直流电阻或电导的试验方法ASTM D338694 电绝缘材料的线性热膨胀系数的测试方法ASTM D357495 软质多孔材料一扁结合的及横制的氨基甲酸乙酯泡沫的试验方法3 定义3.1 术语本标准除采用GJB597AGB9178GBIT12842定义的术语外还采用如下定义的术语3.1.1 器件device单片多片膜和混合集成电路以及构成电路的诸元件3.1.2 额定值rating用于限定工作条件的任何电的热的机械或环境的量值在这样的工作条件下元器件机器设备电子装置等能良好地工作注额定值是一个通用的术语.还应见预定值极限值3.1.3 额定值极限值 ratinglimiting value确定极限能力或极限条件的一种额定值超过它就有可能损坏器件注极限条件可以是最大的也可以是最小的分别称为最大额定值和最小额定值额定值是以绝对最大额定位体系为基础的为试验额定值方法1005A1008A1015A5004A和5005A所规定的值仅适用于短期加速应力贮存老炼及寿命试验.而不得作为设备设计的依据3.1.4 最坏情况条件 worst case condition把偏压输入信号负载和环境的种种最不利的依器件的功能而定数值在规定的工作范围内同时加到被试器件上就构成了最坏情况条件不同参数的最坏情况可能是不一样的如果采用的全部测试条件并非都取最不利的数值则用术语部分最坏情况条件加以区别并应同时指明与最坏情况的偏离例如电源电压输入信号电平和环境温度的最小值及负载的最大值可能构成测量门输出电压的最坏情况条件在室温下加电条件取最不利的数值则构成部分最坏情况条件这时应注明在室温下以示区别3.1.5 加速试验条件 accelerated test condition采用一个或几个应力水平其超过最大额定工作或贮存应力水平但不大于试验额定值3.1.6 静态参数 static Parameter用来表示器件直流特性的电参数例如直流电压直流电流或直流电压比直流电流比或直流电压与直流电流之比3.1.7 动态参数 dynamic parameter用来表示器件交流特性的电参数例如电压或电流的方均根值及其随时间变化的值或它们之间的比3.1.8 开关参数 switchins parameter输出从一个电平转换到另一个电平或对阶跃输入的响应有关的参数3.1.9 功能试验functional test按顺序实现功能其值表的通过通不过试验或进行这种试验时器件作为外线路的一部分而工作并同时试验全线路的工作情况3.2 符号本标准采用的符号符合GB3431.l的规定4 一般要求4.1 试验方法的分类本标准所规定的试验包括环境试验机械试验电学试验以及试验程序4.2 数据报告应用任何试验方法或程序所得的数据应根据实际试验条件和结果写出报告任一试验方法或程序的结果应附有下列数据a.进行100检查或抽样检查的每一试验批的器件总数b.进行抽样检查的器件样品数c.每项试验中出现的失效数以及观察到的失效模式当一个检验批或交货批中包括几种器件型号时上述原则仍适用但应进一步按器件编号写出数据报告4.3 试验样品的处理试验样品的处理应按器件相应规范的规定4.4 取向4.4.1 取向和施力方向的标识对于那些包括与器件取向有关的观测或施加外力的试验方法器件的取向和施力方向应符合图1和图2的规定4.4.2 其他外壳结构取向当外壳结构不同于图1和图2所示时应在适用的采购文件中规定器件的取向4.4.3 不同横向尺寸的封装取向在从三个或更多的侧面引出径向引线的扁平封装中X方向应取两横向尺寸中较大尺寸的方向而Z方向取较小尺寸的方向4.5 试验条件4.5.1 校准要求在程序控制和试验中所使用的全部试验设备包括电试验设备环境控制设备和其他仪器应按GJB2712要求进行校准已校准的设备应以合适的方式进行控制使用和贮存以保证校准可靠试验设备的校准应按GJB2712要求予以识别和标记4.5.2 准确度规定的准确度极限值用于在规定标称试验条件下所获得的绝对值在确定测量值极限时应考虑测量误差包括由于偏离标称试验条件而引起的误差使器件参数的真值标称的试验条件下在规定的极限值之内若无其他规定以下电试验容差和注意事项均应适用于器件的测量a.电源电压和偏压准确度应保持在规定值的1之内b.输入调整电压准确度应保持在规定值的 1或 lmV之内取其大者c.输入脉冲特性重复率频率等准确度应保持在10之内应当这样选择标称值使其 10的变化如果测试设备的变量小于 10则选用实际值不影响规定值测量的准确度d.击穿试验时施加的电压准确度应保持在规定值的1之内e.对于数字器件而言应注意保证只有在其适当的高或低逻辑电平或其他规定电平时才施加最大输出负载电流f.阻性负载的容差为1g.容性负载的容差应为5或1pF取其大者h.感性负载的容差应为 5或5H取其大者i.静态参数应测到1以内j.开关参数应测到5或1ns以内取其大者4.5.2.1 测试方法和线路如在特定的试验方法中无其他规定给出的测试方法和线路应作为基本测试方法它们并不是必须采用的唯一方法和线路但承制方应向使用方证明采用的其他方法和线路与本文件中给出的是等效的并且其测试结果在希望的测试准确度之内见4.5.24.5.3 非破坏性电试验的最大额定值所有非破坏性电试验的测试条件都不得超过最大额定值也不得超过最大瞬时电流和外加电压的极限值4.5.4 电测试频率若无其他规定电测试频率应是规定的工作频率如规定了某个频率范围除了在该频段的任一规定频率下进行的测试外还应在该频段的最高和最低频率下对主要功能参数进行测试无论是规定一个频率范围或是一个以上的工作频率对微电子器件进行电测试时都应记录测试频率以及在该频率下测得的参数4.5.5 多输入/输出端的器件测试对具有一个以上输入或输出端的器件当任何输入或输出参数被规定时应在器件的所有输入或输出端上测试规定参数4.5.6 复合器件的测试当被试微电子器件含有多个电路或功能时无论是独立地与外部器件引线相连接还是为了把引线减到最少而以某种方式内连都应采用适当的线路和程序以便能按适用的采购文件规定的适用试验方法对器件所含的所有电路或功能进行测试例如如果器件有一对逻辑门就不能只测试一个门的规定参数而是还应对复合器件的所有电路进行测试以保证在各个电路之间不出现严重干扰例如把信号加到双门器件的一个门上不应使另一个门的输出发生变化此项要求的目的是为了保证微电子器件内所有电路元件能按其结构和连接要求充分发挥作用对于具有复杂的信号通道且信号通道随输入信号的性质或随内部功能对输入信号的执行而变化的电路阵列应编制器件工作程序来满足此项要求从而保证所有电路元件均起作用并提供按规定试验方法观察或测量它们的性能水平的手段4.5.7 试验环境若无其他规定所有试验应在下列环境中进行电测量环境温度25其他试验环境温度25 10环境气压86106kPa4.5.8 在环境模拟箱内允许的温度变化当采用环境模拟箱时被试样品只能放在下述规定的工作区内a.工作区的温度变化控制环境模拟箱使工作区内的任一个参考点的温度变化保持在2或土4之内取其大者b.工作区内的空间变化环境模拟箱的结构应使其工作区的任一点的温度在给定时间内偏离参考点不超过3或3取其大值发热元件附近位置除外c.具有规定最低温度例如老炼寿命试验等的环境模拟箱当试验要求包括规定的最低试验温度时控制和环境模拟箱结构应使得工作区内任一点的温度偏离规定的最低温度不超过或%取其大者4.5.9 电测试期间测试温度的控制若无其他规定规定的测试温度一外壳温度Tc环境温度TA或结温Tj应采用本标准规定的适用程序加以控制它们是专门用于在一定温度下进行器件的电测试时控制所采用的试验箱操作工具等这时4.5.8中的规定不适用采用低占空系数脉冲试验或稳定功率温度条件来进行电测试4.5.9.1 TcTA或Tj高于25时测试期间的温度控制若无其他规定在测试过程中器件温度应稳定在规定的Tc或TA或Tj的土3之内应采用低占空系数脉冲或有规定时采用稳定功率条件见4.5.9.4来测量电参数4.5.9.2 Tc或TA或Tj低于25时测试期间的温度控制若无其他规定在测试过程中器件温度应稳定在规定的的Tc或TA或Tj的土3之内见注在整个测试期间器件温度不得超过所规定温度5应把此温度看作冷却开始温度应当采用低占空系数脉冲或有规定时采用稳定功率条件见4.5.9.4来测量电参数适用时详细规范应规定对冷却开始温度最敏感的那些测试参数或测试程序有规定时这些参数应在测试程序开始时测量并且应尽可能迅速或在规定的时间内完成注若适用的详细规范中无其他规定如果测试期间四件温度Tc或TA或Tj变化超过 5规定的温度Tc或TA或Tj应小于等于一 554.5.9.3 Tc或TA或Tj为 25时测试期间的温度控制若无其他规定在测试过程中器件温度应稳定在25应采用低占空系数脉冲或有规定时采用稳定功率条件见4.5.9.4来测量电参数4.5.9.4 功率稳定温度条件当有规定时器件应在规定的稳态通电条件下在规定的测试温度入Tc或TA或Tj等于高于或低于25下至少稳定5min或某规定时间电参数测量应在温度/功率稳定后尽可能快地或在规定时间内完成或者当有规定时器件温度Tc或TA可稳定在保持规定稳定功率状态 5min以上的情况下预计的典型结温的 3之内且采用低占空系数脉冲技术下进行测试4.6 一般注意事项4.6.1 瞬态过应力器件不得承受超过额定的电压或电流瞬态条件4.6.2 引线连接次序将微电子器件与电源相连时必须十分小心对于MOS器件的引线连接次序是重要的其他微电子电路或器件应遵循适用采购文件中列举的注意事项4.6.3 低温焊和高温熔焊试验需要进行低温和高温熔焊时应注意避免损坏器件4.6.4 预防辐射在X射线中子或其他高能粒子的辐射场中贮存或测试微电子器件时应当采取预防措施4.6.5 微电子器件的操作a.器件接入电测试线路之前所有设备应接地b.在器件接入设备之前或为了进行测试必须取出器件之前应尽可能把它们一直放在金属屏蔽容器内c.适用时在测试期间器件应一直装在运输用包装盒或其他防护罩内5 详细要求本标准规定的试验方法编号如下环境试验10011999机械试验20012999静电放电敏感度的分类3015试验程序50015999数字集成电路电测试附录A模拟集成电路电测试附录B接口集成电路电测试附录C定制单片微电路试验程序附录D方法1001低气压(高空工作1 目的本试验是模拟飞机或其他飞行器在高空飞行中所遇到的低气压条件来进行的本项试验的目的是测定元器件和材料避免电击穿失效的能力而这种失效是由于气压减小时空气和其他绝缘材料的绝缘强度减弱所造成的即使低气压不会使介质完全击穿但会增强电晕放电及其介质损耗和电离等有害影响此项模拟高空条件的试验还可以用来检验低气压下的其他效应其中包括绝缘材料介电常数的变化和稀落空气使发热元器件散热能力降低对元器件工作特性的影响2 设备低气压试验所需仪器设备包括一台真空泵一个合适的密封室必要时该密封室还应具备能观察样品的装置一只可用于测量密封室模拟高度的压力表和一只用于检测从直流到30MHz范围电流的微安表或示波器3 程序样品应按规定安放在密封室内并按规定把压力减小到下述规定的某个试验条件把样品保持在规定的压力下对它们进行规定的试验在试验期间及试验前的20min内试验温度应为 25土 10对器件施加规定的电压在从常压到规定的最低气压并恢复到常压的整个过程中监测器件是否出现故障器件如出现飞弧有害的电晕或其他任何影响器件工作的缺陷或退化都应视为失效试验条件压力kPa 高度mA 58 4572B 30 9144C 12 15240D 4.4 21336E 1.1 30480F 0.15 45720G 0.310-6 2000003.1 测量连接器件进行测量并且在整个抽气过程中施加规定的电压用微安表或示波器监视施加最大电压见4c的器件引出端从直流到30MHz范围内看其是否出现电晕放电电流在未放置试验器件的情况下施加适用的试验条件确定校准试验线路中的电流方法以保证试验数据真实反映被试器件的特性4 说明有关的采购文件应规定以下内容a.安装方法见3b.试验条件见3若无其他规定应采用条件Ec.降压期间的试验见3若无其他规定器件应承受在额定工作条件下的最大电压d.适用时进行降压后的测试见3若无其他规定应对器件规定的特性或参数进行全面的电测试e.适用时测量前的暴露时间见3方法1002浸液1 目的本试验用于确定微电子器件密封的有效性把需要检查的器件浸入温度差别很大的液体中使之受到热应力和机械应力这择就很容易检查出引出端结合处部分焊缝或压封的缺陷这些类型的缺陷是由于不良的结构在物理或环境试验过程中可能产生的机械损伤引起的浸液试验一般紧接在物理和环境试验之后进行因为浸液能使接口焊缝和外壳中未发现的隐患进一步恶化本试验在实验室的试验条件下进行而程序只拟作为测量浸液试验后密封的有效性选用淡水还是盐水作为试验用液体取决于被试器件的性质当试验后进行电参数测试以获得封口泄漏的证据时用盐水而不用淡水将更容易检测出水汽穿透封口的能力本试验为检测液体穿透封口提供了简单而又容易的检测方法要注意绝缘电阻的降低内部元件浸蚀和出现盐的晶粒等现象本试验不拟作为热冲击或浸蚀试验尽管它也可以揭示这些方面的不足本试验是破坏性试验故不宜作为100试验或筛选2 设备浸液试验所用的设备是两只温控恒温槽它们能保持所选的热水浴和冷水浴条件的规定温度使用合适的温度计测量槽温3 程序本试验连续进行数次浸液循环每次循环是先浸在温度为65的热淡水自来水槽中然后浸在冷水槽中循环次数每次浸演时间冷水槽的性质和温度都在下表列出的相应的试验条件中规定样品应尽可能迅速地从一个槽转移到另一槽中在任何情况下转移时间不超过15s当完成最后一次循环后应在淡水或蒸馏水中把样品迅速而彻底地清洗并擦干或吹干所有表面使其干净和干燥并在4h后48h内对器件进行电测量和外部目检当采购文件有规定时还应按方法2013打开器件检查内部元件有无浸蚀现象和盐的晶粒当本试验作为一个试验组或试验分组的一部分来进行时在本项试验结束时不必专门进行试验后的测量或检查而可以在该组或分组结束时再进行4 说明有关的采购文件应规定以下内容a.试验条件见3若无其他规定应采用条件Cb.若与本文3中规定不同应规定最后一次循环后的测量时间c.最后一次循环后的测量见3若无其他规定测量应包括引线间的电阻引线与外壳间的电阻所有器件特性或全部电参数的测试最终评价应包括对器件标志清晰度封装和引线是否变色或腐蚀等外观自检d.适用时打开器件并进行内部检查见3方法1003 绝缘电阻1 目的本试验的目的是测量元器件的绝缘部分对外加直流电压所呈现的电阻施加的外加电压会使绝缘部分表面或其内部产生漏电流绝缘电阻的测量不等效于介质耐压试验或电击穿试验干净而又干燥的绝缘体具有很高的绝缘电阻但如果存在有机械缺陷就会在介质耐压试验中失效由于绝缘部分是由不同的绝缘材料组成的具有不同的固有绝缘电阻因此测得的绝缘电阻数值不宜作为洁净度或有无变质现象的依据1.1 影响试验的因素影响绝缘电阻测量的因素有温度湿度残余电荷充电电流或仪器和测量线路的时间常数测试电压预调以及连续施加电压的时间加电时间对于最后一个因素某些元件如电容器和电缆的电流特性通常从瞬时最大值以某一变化速率下降到一个稳态的较小值其下降速率取决于试验电压温度绝缘材料电容量和外电路的电阻因此当连续施加测试电压时在一段时间所测的绝缘电阻会不断增加由于这种现象可能要经过数分钟才趋于最大绝缘电阻读数但规范通常要求在规定的时间后读出数值如果绝缘电阻相当接近稳态值而电流一时间曲线又已知或者在测量值上加上适当的修正因子就可以大大地缩短测试时间而且仍可得到良好的测试结果对于某些元器件可以在几秒钟内获得仪器稳定读数试验前后应在相同的条件下测量绝缘电阻2 设备绝缘电阻的测量设备应与被测元件的特性相适应如兆欧电桥兆欧表绝缘电阻测量装置或其他适当设备3 程序当需要特殊准备或条件时如特殊的试验夹具重接接地绝缘低气压湿度或水浸等就应对之作出规定按规定在相互绝缘点间或在绝缘点与地之间测量绝缘电阻当加电时间是一个因素时若无其他规定在连续施加测试电压到规定的时间见4之后立即进行绝缘电阻的测量但是如果仪表读数表明绝缘电阻达到了规定极限已处于稳定状态或还继续增加就可在规定的测试时间之前结束测试如果要进行多次测量就应采用与初次测量相同的极性依次测量绝缘电阻若无其他规定加到样品上的直流电压应按下述测试条件的规定并在外加电压的两种极性上测试绝缘电阻试验条件测试电压A 10v10B 25Vt 10C50v10D100V10E500v10F1000v10当工厂进行质量一致性试验时可以使用任何等于或高于适用的试验条件所允许的最低电压若无其他规定绝缘电阻值的测量误差不得超过10应采用适当的保护措施来防止由于不需要的通道中的泄漏造成读数误差4 说明有关的采购文件应规定以下内容a.适用时规定测试条件或其他测试电压见3b.如有要求则规定特定的准备或条件见3c.测量点见3若无其他规定应在器件引线全部引线互相电连接在一起或连接到一个公共点与器件外壳之间测量绝缘电阻测量的电阻值不得小于15Md.如果加电时间很关键应具体规定加电时间见1.1e.在规定测试电压下用最大漏电流表征的绝缘电阻若无其他规定任何相邻而不相连接的引线间的最大漏电流在100V直流电压下不得超过100nA方法1004A耐湿1 目的本试验的目的是用加速方式评定元器件及其所用材料在高湿和炎热典型的热带环境条件下抗衰变作用的能力大多数炎热条件下退化现象是直接或间接地由于有缺陷的绝缘材料吸附水蒸汽和水膜以及由于金属和绝缘材料表面变湿而引起的这种现象会产生多种类型的衰变其中包括金属的腐蚀材料成分的变化及电特性变坏本试验与稳态潮湿试验不同它采用温度循环来提高试验效果其目的在于提供一个凝露和干燥的过程使腐蚀过程加速并使得进人密封外壳内的水汽产生呼吸作用在高温下潮气的影响将更加明显也能增强试验效果试验包括低温子循环它的作用是加速显示在其他情况下不易看清的衰变迹象因为凝结水汽引起的应力会使裂缝加宽这样通过测量电特性包括击穿电压和绝缘电阻或进行密封试验就可以揭示该衰变现象规定在绝缘体上施加极性电压从而研。

gjb548a-96微电子器件试验方法和程序

gjb548a-96微电子器件试验方法和程序

中华人民共和国国家军用标准微电子器件试验方法和程序GJB548A-96ﻫTest methodsand procedures for microelectronics代替GJB548-881 范围ﻫ11主题内容本标准规定了微电子器件统一的试验方法控制和程序包括为确定对军用及空间应用的自然因素和条件的抗损坏能力而进行的基本环境试验物理和电试验设计封装和材料的限制标志的一般要求工作质量和人员1.2适用培训程序以及为保证这些器件满足预定用途的质量与可靠性水平而必需采取的其他控制和限制ﻫ范围本标准适用于微电子器件1.3.1规定了在实验室中对某等级器件应施用的适当试验条件使其提供的试验结果等效于1.3 应用指南ﻫ现场实际工作条件下的结果并且具有重复性但不能把本标准所规定的试验解释成它们严格地确切地代表了任何地理的或外层空间位置的实际工作因为只有在特定用途和位置下的真实的工作试验才是在相同条件下的实际的性能试验1.3.2把军用微电子器件规范中出现的性质相近的试验方法规定在一个标准中这样就能使这些方法统一1..3 并可充分利用仪器工时和试验设备为了达到这一目的必须使每个通用试验方法具有广泛的适用性ﻫ3本标准所规定的微电子器件的环境试验物理试验及电试验方法在适当时也适用于已批准的军用规范所未包括的微电子器件1.3.4 为了保证按本标准筛选的相同等级的所有器件具有一致的质量和可靠性提供了相同水平的物理试验电试验和环境试验生产控制工作质量以及各种材料ﻫ2引用文件GB313188 锡铅焊料GB3431.1一82 半导体集成电路文字符号电参数文字符号GB917888集成电路术语ﻫGB949188 锡焊用液态焊剂松香基ﻫGBT12842一91膜集成电路和混合膜集成电路术语GJB360A96 电子及电气元件试验方法ﻫGJB597A96 半导体集成电路总规范ﻫGJB120891微电路的认证要求GJB120991 微电路生产线认证用试验方法和程序ﻫGJB243895混合集成电路总规范ﻫGJB271296 测量设备的质量保证要求一计量确认体系ASTM C17785用护热板法测定稳态热通量和热传递特性的试验方法ﻫASTMCS 18一91用热流计法测定稳态热通量和热传递特性的试验方法ﻫASTM D15094固体电绝缘材料交流损耗特性及介电常数的试验方法ASTM D25793 绝缘材料直流电阻或电导的试验方法ASTM D338694 电绝缘材料的线性热膨胀系数的测试方法ﻫASTM D357495 软质多孔材料一扁结合的及横制的氨基甲酸乙酯泡沫的试验方法3 定义3.1 术语ﻫ本标准除采用GJB597A GB9178GBIT12842定义的术语外还采用如下定义的术语ﻫ3.1.1 器件device单片多片膜和混合集成电路以及构成电路的诸元件3.1.2额定值rating用于限定工作条件的任何电的热的机械或环境的量值在这样的工作条件下元器件机器设备电子装置等能良好地工作注额定值是一个通用的术语.还应见预定值极限值3.1.3 额定值极限值ratinglimiting valueﻫ确定极限能力或极限条件的一种额定值超过它就有可能损坏器件ﻫ注极限条件可以是最大的也可以是最小的分别称为最大额定值和最小额定值ﻫ额定值是以绝对最大额定位体系为基础的ﻫ为试验额定值方法1005A1008A1015A5004A和5005A所规定的值仅适用于短期ﻫ加速应力贮存老炼及寿命试验.而不得作为设备设计的依据3.1.4 最坏情况条件worst case conditionﻫ把偏压输入信号负载和环境的种种最不利的依器件的功能而定数值在规定的工作范围内同时加到被试器件上就构成了最坏情况条件不同参数的最坏情况可能是不ﻫ一样的如果采用的全部测试条件并非都取最不利的数值则用术语部分最坏情况条件加以区别并应同时指明与最坏情况的偏离例如电源电压输入信号电平和环境温度的最小值及负载的最大值可能构成测量门输ﻫ出电压的最坏情况条件在室温下加电条件取最不利的数值则构成部分最坏情况条件这时应注明在室温下以示区别3.1.5加速试验条件acceleratedtest condition采用一个或几个应力水平其超过最大额定工作或贮存应力水平但不大于试验额定ﻫ值3.1.6 静态参数staticParameterﻫ用来表示器件直流特性的电参数ﻫ例如直流电压直流电流或直流电压比直流电流比或直流电压与直流电流之比ﻫ3.1.7 动态参数dynamic parameter用来表示器件交流特性的电参数3.1.8开关参数switchins paramet例如电压或电流的方均根值及其随时间变化的值或它们之间的比ﻫ3.1.9功能试验functional testﻫerﻫ输出从一个电平转换到另一个电平或对阶跃输入的响应有关的参数ﻫ按顺序实现功能其值表的通过通不过试验或进行这种试验时器件作为外线路的一部分而工作并同时试验全线路的工作情况ﻫ3.2 符号本标准采用的符号符合GB3431.l的规定ﻫ4一般要求4.1 试验方法的分类本标准所规定的试验包括环境试验机械试验电学试验以及试验程序4.2 数据报告应用任何试验方法或程序所得的数据应根据实际试验条件和结果写出报告ﻫ任一试验方法或程序的结果应附有下列数据ﻫa.进行100检查或抽样检查的每一试验批的器件总数ﻫb.进行抽样检查的器件样品数c.每项试验中出现的失效数以及观察到的失效模式当一个检验批或交货批中包括几种器件型号时上述原则仍适用但应进一步按器件编ﻫ号写出数据报告ﻫ4.3 试验样品的处理ﻫ试验样品的处理应按器件相应规范的规定ﻫ4.4 取向4.4.1 取向和施力方向的标识对于那些包括与器件取向有关的观测或施加外力的试验方法器件的取向和施力方向应符合图1和图2的规定4.4.2 其他外壳结构取向ﻫ当外壳结构不同于图1和图2所示时应在适用的采购文件中规定器件的取向4.4.3 不同横向尺寸的封装取向ﻫ在从三个或更多的侧面引出径向引线的扁平封装中X方向应取两横向尺寸中较大尺寸的方向而Z方向取较小尺寸的方向4.5试验条件ﻫ4.5.1校准要求在程序控制和试验中所使用的全部试验设备包括电试验设备环境控制设备和其他仪器应按GJB2712要求进行校准已校准的设备应以合适的方式进行控制使用和贮存ﻫ以保证校准可靠试验设备的校准应按GJB2712要求予以识别和标记ﻫ4.5.2 准确度规定的准确度极限值用于在规定标称试验条件下所获得的绝对值在确定测量值极ﻫ限时应考虑测量误差包括由于偏离标称试验条件而引起的误差使器件参数的真值标称的试验条件下在规定的极限值之内若无其他规定以下电试验容差和注意事项均应适用于器件的测量a.电源电压和偏压准确度应保持在规定值的1之内b.输入调整电压准确度应保持在规定值的1或lmV之内取其大者ﻫc.输入脉冲特性重复率频率等准确度应保持在10之内应当这样选择标称值使其10的变化如果测试设备的变量小于10则选用实际值不影响规定值测量的准ﻫ确度ﻫd.击穿试验时施加的电压准确度应保持在规定值的1之内e.对于数字器件而言应注意保证只有在其适当的高或低逻辑电平或其他规定电平时才施加最大输出负载电流ﻫf.阻性负载的容差为1ﻫg.容性负载的容差应为5或1pF取其大者h.感性负载的容差应为5或5H取其大者i.静态参数应测到1以内j.开关参数应测到5或1ns以内取其大者ﻫ4.5.2.1 测试方法和线路ﻫ如在特定的试验方法中无其他规定给出的测试方法和线路应作为基本测试方法它们并不是必须采用的唯一方法和线路但承制方应向使用方证明采用的其他方法和线路与本ﻫ文件中给出的是等效的并且其测试结果在希望的测试准确度之内见4.5.24.5.3 非破坏性电试验的最大额定值所有非破坏性电试验的测试条件都不得超过最大额定值也不得超过最大瞬时电流和外加电压的极限值4.5.4 电测试频率若无其他规定电测试频率应是规定的工作频率如规定了某个频率范围除了在该频ﻫ段的任一规定频率下进行的测试外还应在该频段的最高和最低频率下对主要功能参数进行测试无论是规定一个频率范围或是一个以上的工作频率对微电子器件进行电测试时都ﻫ应记录测试频率以及在该频率下测得的参数4.5.5 多输入/输出端的器件测试ﻫ对具有一个以上输入或输出端的器件当任何输入或输出参数被规定时应在器件的所ﻫ有输入或输出端上测试规定参数4.5.6 复合器件的测试当被试微电子器件含有多个电路或功能时无论是独立地与外部器件引线相连接还是为了把引线减到最少而以某种方式内连都应采用适当的线路和程序以便能按适用的采购ﻫ文件规定的适用试验方法对器件所含的所有电路或功能进行测试例如如果器件有一对逻ﻫ辑门就不能只测试一个门的规定参数而是还应对复合器件的所有电路进行测试以保证ﻫ在各个电路之间不出现严重干扰例如把信号加到双门器件的一个门上不应使另一个门的输出发生变化此项要求的目的是为了保证微电子器件内所有电路元件能按其结构和连ﻫ接要求充分发挥作用对于具有复杂的信号通道且信号通道随输入信号的性质或随内部功能ﻫ对输入信号的执行而变化的电路阵列应编制器件工作程序来满足此项要求从而保证所有ﻫ电路元件均起作用并提供按规定试验方4.5.7试验环境ﻫ若无其他规定所有试验应在下列环境中进行ﻫ电法观察或测量它们的性能水平的手段ﻫ测量环境温度25ﻫ其他试验环境温度2510环境气压86106kPa4.5.8 在环境模拟箱内允许的温度变化ﻫ当采用环境模拟箱时被试样品只能放在下述规定的工作区内ﻫa.工作区的温度变化控制环境模拟箱使工作区内的任一个参考点的温度变化保持在2或土4之内取ﻫ其大者b.工作区内的空间变化环境模拟箱的结构应使其工作区的任一点的温度在给定时间内偏离参考点不超过3ﻫ或3取其大值发热元件附近位置除外c.具有规定最低温度例如老炼寿命试验等的环境模拟箱ﻫ当试验要求包括规定的最低试验温度时控制和环境模拟箱结构应使得工作区内任一点ﻫ的温度偏离规定的最低温度不超过或%取其大者4.5.9 电测试期间测试温度的控制若无其他规定规定的测试温度一外壳温度Tc环境温度TA或结温Tj应采ﻫ用本标准规定的适用程序加以控制它们是专门用于在一定温度下进行器件的电测试时控制ﻫ所采用的试验箱操作工具等这时4.5.8中的规定不适用采用低占空系数脉冲试验或稳定功率温度条件来进行电测试ﻫ4.5.9.1TcTA或Tj高于25时测试期间的温度控制若无其他规定在测试过程中器件温度应稳定在规定的Tc或TA或Tj的土3之内应ﻫ采用低占空系数脉冲或有规定时采用稳定功率条件见4.5.9.4来测量电参数4.5.9.2Tc或TA或Tj低于25时测试期间的温度控制若无其他规定在测试过程中器件温度应稳定在规定的的Tc或TA或Tj的土3之内见注在整个测试期间器件温度不得超过所规定温度5应把此温度看作冷却开始温度应当采用低占空系数脉冲或有规定时采用稳定功率条件见4.5.9.4来测量电参数适用时详细规范应规定对冷却开始温度最敏感的那些测试参数或测试程序有规定时这些参数应在测试程序开始时测量并且应尽可能迅速或在规定的时间内完成ﻫ注若适用的详细规范中无其他规定如果测试期间四件温度Tc或TA或Tj变化超过5规定的温度Tc或TA或Tj应小于等于一554.5.9.3 Tc或TA或Tj为25时测试期间的温度控制若无其他规定在测试过程中器件温度应稳定在25应采用低占空系数脉冲或有规定时采用稳定功率条件见4.5.9.4来测量电参数ﻫ4.5.9.4功率稳定温度条件当有规定时器件应在规定的稳态通电条件下在规定的测试温度入Tc或TA或Tj等于高于或低于25下至少稳定5min或某规定时间电参数测量应在温度/功率稳定后尽可能快地或在规定时间内完成或者当有规定时器件温度Tc或TA可稳定在保持规定稳定功率状态5min以上的情况下预计的典型结温的3之内且采用低占空系数脉冲技术下进4.6.1瞬态过应力ﻫ器件不得承受超过额定的电压或电流瞬态条件行测试ﻫ4.6一般注意事项ﻫ4.6.2引线连接次序将微电子器件与电源相连时必须十分小心对于MOS器件的引线连接次序是重要的其他微电子电路或器件应遵循适用采购文件中列举的注意事项4.6.3 低温焊和高温熔焊ﻫ试验需要进行低温和高温熔焊时应注意避免损坏器件4.6.4 预防辐射ﻫ在X射线中子或其他高能粒子的辐射场中贮存或测试微电子器件时应当采取预防措ﻫ施4.6.5 微电子器件的操作ﻫa.器件接入电测试线路之前所有设备应接地ﻫb.在器件接入设备之前或为了进行测试必须取出器件之前应尽可能把它们一直放在金ﻫ属屏蔽容器内ﻫc.适用时在测试期间器件应一直装在运输用包装盒或其他防护罩内5详细要求ﻫ本标准规定的试验方法编号如下环境试验10011999机械试验20012999静电放电敏感度的分类3015试验程序50015999数字集成电路电测试附录A模拟集成电路电测试附录B接口集成电路电测试附录C定制单片微电路试验程序附录D方法1001低气压(高空工作ﻫ1目的本试验是模拟飞机或其他飞行器在高空飞行中所遇到的低气压条件来进行的本项试验ﻫ的目的是测定元器件和材料避免电击穿失效的能力而这种失效是由于气压减小时空气和ﻫ其他绝缘材料的绝缘强度减弱所造成的即使低气压不会使介质完全击穿但会增强电晕放ﻫ电及其介质损耗和电离等有害影响此项模拟高空条件的试验还可以用来检验低气压下的其ﻫ他效应其中包括绝缘材料介电常数的变化和稀落空气使发热元器件散热能力降低对元器ﻫ件工作特性的影响ﻫ2设备低气压试验所需仪器设备包括一台真空泵一个合适的密封室必要时该密封室还应ﻫ具备能观察样品的装置一只可用于测量密封室模拟高度的压力表和一只用于检测从直流ﻫ到30MHz范围电流的微安表或示波器ﻫ3程序样品应按规定安放在密封室内并按规定把压力减小到下述规定的某个试验条件把样ﻫ品保持在规定的压力下对它们进行规定的试验在试验期间及试验前的20min内试验温ﻫ度应为25土10对器件施加规定的电压在从常压到规定的最低气压并恢复到常压的整个过程中监测器件是否出现故障器件如出现飞弧有害的电晕或其他任何影响器件工作的缺陷或退化都应视为失效ﻫ试验条件压力kPa高度mﻫA58 4572ﻫB309144ﻫC1215240D4.4 21336ﻫE1.130480ﻫF 0.15 45720G 0.310-6 2000003.1测量ﻫ连接器件进行测量并且在整个抽气过程中施加规定的电压用微安表或示波器监视施加最大电压见4c的器件引出端从直流到30MHz范围内看其是否出现电晕放电电流在未放置试验器件的情况下施加适用的试验条件确定校准试验线路中的电流方法以保ﻫ证试验数据真实反映被试器件的特性ﻫ4说明ﻫ有关的采购文件应规定以下内容ﻫa.安装方法见3ﻫb.试验条件见3若无其他规定应采用条件Ec.降压期间的试验见3若无其他规定器件应承受在额定工作条件下的最大电压ﻫd.适用时进行降压后的测试见3若无其他规定应对器件规定的特性或参数进行ﻫ全面的电测试ﻫe.适用时测量前的暴露时间见3 方法1002浸液ﻫ1目的本试验用于确定微电子器件密封的有效性把需要检查的器件浸入温度差别很大的液体ﻫ中使之受到热应力和机械应力这择就很容易检查出引出端结合处部分焊缝或压封的缺ﻫ陷这些类型的缺陷是由于不良的结构在物理或环境试验过程中可能产生的机械损伤引起的浸液试验一般紧接在物理和环境试验之后进行因为浸液能使接口焊缝和外壳中未发现的隐患进一步恶化本试验在实验室的试验条件下进行而程序只拟作为测量浸液试验后密封的有效性选用淡水还是盐水作为试验用液体取决于被试器件的性质当试验后进行电ﻫ参数测试以获得封口泄漏的证据时用盐水而不用淡水将更容易检测出水汽穿透封口的能力本试验为检测液体穿透封口提供了简单而又容易的检测方法要注意绝缘电阻的降低ﻫ内部元件浸蚀和出现盐的晶粒等现象本试验不拟作为热冲击或浸蚀试验尽管它也可以揭ﻫ示这些方面的不足本试验是破坏性试验故不宜作为100试验或筛选ﻫ2设备ﻫ浸液试验所用的设备是两只温控恒温槽它们能保持所选的热水浴和冷水浴条件的规定ﻫ温度使用合适的温度计测量槽温ﻫ3程序ﻫ本试验连续进行数次浸液循环每次循环是先浸在温度为65的热淡水自来水槽ﻫ中然后浸在冷水槽中循环次数每次浸演时间冷水槽的性质和温度都在下表列出的相应的试验条件中规定样品应尽可能迅速地从一个槽转移到另一槽中在任何情况下转移ﻫ时间不超过15s当完成最后一次循环后应在淡水或蒸馏水中把样品迅速而彻底地清洗ﻫ并擦干或吹干所有表面使其干净和干燥并在4h后48h内对器件进行电测量和外部目检ﻫ当采购文件有规定时还应按方法2013打开器件检查内部元件有无浸蚀现象和盐的晶粒当本试验作为一个试验组或试验分组的一部分来进行时在本项试验结束时不必专门进行试验后的测量或检查而可以在该组或分组结束时再进行ﻫ4 说明有关的采购文件应规定以下内容a.试验条件见3若无其他规定应采用条件Cb.若与本文3中规定不同应规定最后一次循环后的测量时间c.最后一次循环后的测量见3若无其他规定测量应包括引线间的电阻引线与外ﻫ壳间的电阻所有器件特性或全部电参数的测试最终评价应包括对器件标志清晰度封装和引线是否变色或腐蚀等外观自检ﻫd.适用时打开器件并进行内部检查见3方法1003绝缘电阻ﻫ1目的ﻫ本试验的目的是测量元器件的绝缘部分对外加直流电压所呈现的电阻施加的外加电压会使绝缘部分表面或其内部产生漏电流绝缘电阻的测量不等效于介质耐压试验或电击穿试ﻫ验干净而又干燥的绝缘体具有很高的绝缘电阻但如果存在有机械缺陷就会在介质耐压ﻫ试验中失效由于绝缘部分是由不同的绝缘材料组成的具有不同的固有绝缘电阻因此测得的绝缘电阻数值不宜作为洁净度或有无变质现象的依据1.1 影响试验的因素影响绝缘电阻测量的因素有温度湿度残余电荷充电电流或仪器和测量线路的时间ﻫ常数测试电压预调以及连续施加电压的时间加电时间对于最后一个因素某些元件如电容器和电缆的电流特性通常从瞬时最大值以某一变化速率下降到一个稳态的较ﻫ小值其下降速率取决于试验电压温度绝缘材料电容量和外电路的电阻因此当连续施加测试电压时在一段时间所测的绝缘电阻会不断增加由于这种现象可能要经过数分钟才趋于最大绝缘电阻读数但规范通常要求在规定的时间后读出数值如果绝缘电阻相当接近稳态值而电流一时间曲线又已知或者在测量值上加上适当的修正因子就可以ﻫ大大地缩短测试时间而且仍可得到良好的测试结果对于某些元器件可以在几秒钟内获得仪器稳定读数试验前后应在相同的条件下测量绝缘电阻2设备绝缘电阻的测量设备应与被测元件的特性相适应如兆欧电桥兆欧表绝缘电阻测量ﻫ装置或其他适当设备ﻫ3程序当需要特殊准备或条件时如特殊的试验夹具重接接地绝缘低气压湿度或水浸等就应对之作出规定按规定在相互绝缘点间或在绝缘点与地之间测量绝缘电阻当加电时间是一个因素时若无其他规定在连续施加测试电压到规定的时间见4ﻫ之后立即进行绝缘电阻的测量但是如果仪表读数表明绝缘电阻达到了规定极限已处于稳定状态或还继续增加就可在规定的测试时间之前结束测试如果要进行多次测量就应采用与初次测量相同的极性依次测量绝缘电阻若无其他规定加到样品上的直流电压应ﻫ按下述测试条件的规定并在外加电压的两种极性上测试绝缘电阻ﻫ试验条件测试电压ﻫA 10v10ﻫB 25Vt 10ﻫC50v10D100V10E500v10ﻫF1000v10ﻫ当工厂进行质量一致性试验时可以使用任何等于或高于适用的试验条件所允许的最低ﻫ电压若无其他规定绝缘电阻值的测量误差不得超过10应采用适当的保护措施来防止ﻫ由于不需要的通道中的泄漏造成读数误差4说明有关的采购文件应规定以下内容a.适用时规定测试条件或其他测试电压见3b.如有要求则规定特定的准备或条件见3ﻫc.测量点见3若无其他规定应在器件引线全部引线互相电连接在一起或连接到一个公共点与器件外壳之间测量绝缘电阻测量的电阻值不得小于15Mﻫd.如果加电时间很关键应具体规定加电时间见1.1e.在规定测试电压下用最大漏电流表征的绝缘电阻若无其他规定任何相邻而不相连ﻫ接的引线间的最大漏电流在100V直流电压下不得超过100nA方法1004A耐湿ﻫ1目的本试验的目的是用加速方式评定元器件及其所用材料在高湿和炎热典型的热带环境ﻫ条件下抗衰变作用的能力大多数炎热条件下退化现象是直接或间接地由于有缺陷的绝缘材ﻫ料吸附水蒸汽和水膜以及由于金属和绝缘材料表面变湿而引起的这种现象会产生多种类。

GJB548B_2005微电子器件试验方法和程序文件

GJB548B_2005微电子器件试验方法和程序文件

GJB 548B-2005 微电子器件试验方法和程序点击次数:181 发布时间:2011-3-1 14:24:07GJB 548B-2005 代替 GJB 548A-1996?中华人民共和国国家军用标准微电子器件试验方法和程序方法1 目的1.11.1.1指涂层和1.1.2指涂层和1.1.3或者由于盐液的流动或蔓延而覆盖非腐蚀区域。

1.1.4 腐蚀色斑 corrosion stain腐蚀色斑是由腐蚀产生的半透明沉淀物。

1.1.5 气泡 blister指涂层和底金属之间的局部突起和分离1.1.6 针孔 pinhole指涂层中产生的小孔,它是完全贯穿涂层的一种缺陷。

1.1.7 凹坑 pitting指涂层和1.1.82 设备a) )制产生“b)试验条件见3.2)要求的备用盐溶液容器;c) 使盐液雾化的手段,包括合适的喷嘴和压缩空气或者由20%氧、80%氮组成的混合气体(应防止诸如油和灰尘等杂质随气体进入雾化器中);d) 试验箱应能加热和控制e) 在高于试验箱温度的某温度下,使空气潮湿的手段;f) 空气或惰性气体于燥器;g) 1倍~3倍、10倍~20倍和30倍~60倍的放大镜。

3 程序3.1 试验箱的维护和初始处理某些试(见3.2条件C和的pH保持在3.1.1 盐溶液的盐应为氯化钠,其碘化钠的质量百分比不得多于0.1%,且总杂质的质量百分比不得多于0.3%。

在(35±3)℃下测量时,盐溶液的pH值应在6.5~7.2 之间。

只能用化学纯的盐酸或氢氧化钠(稀溶液)来调整pH 值。

3.1.2 引线的预处理除另有规定外,试验样品不应进行预处理。

当有要求时(见4c),样品进行试验之前,器件引线应按方法2004试验条件B1的要求,承受弯曲应力的初始处理。

如果进行试验的样品已经作为其他试验的一部分进行过所要求的初始处理,那么,其引线无需重新弯曲。

3.1.3a)双列封装15°()b) 金属平板封装)1b)c) 引线固定于封装某一面或从某一面引出,且与盖板平行的封装(例如扁平封装):盖板偏离垂直方向15°~45°将有引线的封装面向上,且偏离垂直方向或等于15°。

GJB-548B-2005-微电子器件测试方法和程序

GJB-548B-2005-微电子器件测试方法和程序

GJB-548B-2005-微电子器件测试方法和程序标准编号: GJB-548B-2005 GJB-548B-2005标准标题:微电子器件测试方法和程序微电子器件测试方法和程序简介本文档是关于微电子器件测试方法和程序的标准(GJB-548B-2005)的内容总结。

该标准规定了微电子器件测试的基本原理、测试方法和程序。

主要内容1. 概述:介绍了微电子器件测试的背景和重要性,并对测试方法的选择进行了说明。

概述:介绍了微电子器件测试的背景和重要性,并对测试方法的选择进行了说明。

2. 测试方法和原理:详细说明了常用的微电子器件测试方法,包括电气特性测试、参数测试、功能测试等。

测试方法和原理:详细说明了常用的微电子器件测试方法,包括电气特性测试、参数测试、功能测试等。

3. 测试设备和仪器:对适用于微电子器件测试的设备和仪器进行了介绍,包括测试仪表、探针台等。

测试设备和仪器:对适用于微电子器件测试的设备和仪器进行了介绍,包括测试仪表、探针台等。

4. 测试程序和流程:提供了一般的测试程序和流程,包括测试准备、测试参数设置和测试执行等环节。

测试程序和流程:提供了一般的测试程序和流程,包括测试准备、测试参数设置和测试执行等环节。

5. 测试数据处理和分析:说明了测试数据的处理和分析方法,包括数据采集、数据处理和结果判定等。

测试数据处理和分析:说明了测试数据的处理和分析方法,包括数据采集、数据处理和结果判定等。

适用范围本标准适用于微电子器件的测试工作,涵盖了常见的微电子器件类型和测试要求。

使用建议1. 在进行微电子器件测试时,应按照本标准提供的测试方法和程序进行操作,以保证测试结果的准确性和可靠性。

2. 在选择测试设备和仪器时,应考虑其适用性和准确性,并按照相关要求进行校准和验证。

3. 在测试数据处理和分析过程中,应按照本标准提供的方法进行,以确保数据的有效性和可信度。

结论本文档总结了标准GJB-548B-2005关于微电子器件测试方法和程序的主要内容。

GJBB微电子器件试验方法和程序文件完整版

GJBB微电子器件试验方法和程序文件完整版

G J B B微电子器件试验方法和程序文件集团标准化办公室:[VV986T-J682P28-JP266L8-68PNN]GJB 548B-2005 微电子器件试验方法和程序点击次数:181 发布时间:2011-3-1 14:24:07GJB 548B-2005 代替 GJB 548A-1996?中华人民共和国国家军用标准微电子器件试验方法和程序Test methods and procedures for microelectronic device方法 1009.2 盐雾(盐汽)1 目的本试验是为了模拟海边空气对器件影响的一个加速的腐蚀试验1.1 术语和定义1.1.1 腐蚀 corrosion指涂层和(或)底金属由于化学或电化学的作用而逐渐地损坏1.1.2 腐蚀部位 corrosion site指涂层和(或)底金属被腐蚀的部位,即腐蚀位置1.1.3 腐蚀生成物(淀积物) corrosion product(dcposit)指腐蚀作用的结果(即锈或氧化铁、氧化镍、氧化锡等)。

腐蚀生成物可能在原来腐蚀部位,或者由于盐液的流动或蔓延而覆盖非腐蚀区域。

1.1.4 腐蚀色斑 corrosion stain腐蚀色斑是由腐蚀产生的半透明沉淀物。

1.1.5 气泡 blister指涂层和底金属之间的局部突起和分离1.1.6 针孔 pinhole指涂层中产生的小孔,它是完全贯穿涂层的一种缺陷。

1.1.7 凹坑 pitting指涂层和(或)底金属的局部腐蚀,在某一点或小区域形成空洞1.1.8 起皮 flaking指局部涂层分离,而使底金属显露2 设备盐雾试验所用设备应包括:a) 带有支撑器件夹具的试验箱。

该箱及其附件应彩不会与盐雾发生作用的材料(玻璃、塑料等)制造。

在试验箱内,与试验样品接触的所有零件,应当用不产生电解腐蚀的材料制造。

该箱应适当通风,以防止产生“高压”,并保持盐雾的均匀分布;b) 能适当地防止周围环境条件对盐溶液容器的影响。

GJBB微电子器件试验方法和程序修订稿

GJBB微电子器件试验方法和程序修订稿

GJBB微电子器件试验方法和程序修订稿一、引言微电子器件是指在微电子技术基础上制造的各种集成电路和光电器件。

试验方法和程序的修订对于确保微电子器件的质量和性能非常重要。

本文将对微电子器件的试验方法和程序进行修订稿,以提高试验的准确性和可靠性。

二、试验方法修订1.试验前准备试验前应清洁试验设备,并校准相关测量仪器,以确保测量结果的准确性。

同时检查试验样品是否符合试验要求,并对试验样品进行质量鉴定。

2.试验步骤(1)环境条件:在恒温湿度室中进行试验,以保证试验环境的稳定性。

(2)电压应力试验:对微电子器件进行电压应力试验,用于评估其电气性能和耐压能力。

根据试验要求确定试验样品的电压应力时间和电压值。

(3)温度应力试验:对微电子器件进行温度应力试验,用于评估其耐温性能。

根据试验要求确定试验样品的温度应力时间和温度范围。

(4)可靠性试验:对微电子器件进行可靠性试验,包括长时间稳定性试验、应力加速试验等,用于评估其长期使用的可靠性。

3.试验数据处理试验数据应进行及时记录和处理,使用合适的统计方法对试验数据进行分析,得出试验结果,并进行可靠性评估。

1.试验目的和背景明确试验的目的和背景,阐述试验的必要性和意义。

2.试验概述介绍试验的整体流程和内容,包括试验准备、试验步骤和试验数据处理等。

3.试验要求明确试验的技术要求和性能指标,包括电气性能测试要求、耐压能力要求、耐温性能要求等。

4.试验装置和设备对试验所需的仪器、设备和试验环境进行明确描述,确保试验装置和设备的正确选择和使用。

5.试验步骤详细描述试验的步骤和操作方法,包括试验样品的准备、试验环境的设置、试验参数的确定等。

对每个试验步骤都应给出具体的操作方法和注意事项。

6.数据处理和分析明确试验数据的记录方法和及时性要求,描述试验数据的处理和分析方法,包括统计方法、可靠性评估方法等。

7.试验结果的评估根据试验结果进行评估,对试验样品的性能和可靠性进行分析,提出改进建议和措施。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

G J B B微电子器件试验
方法和程序
集团档案编码:[YTTR-YTPT28-YTNTL98-UYTYNN08]
G J B548B-2005微电子器件试验方法和程序
点击次数:181 发布时间:2011-3-1 14:24:07
GJB 548B-2005 代替 GJB 548A-1996?中华人民共和国国家军用标准微电子器件试验方法和程序Test methods and procedures for microelectronic device
方法盐雾(盐汽)
1 目的
本试验是为了模拟海边空气对器件影响的一个加速的腐蚀试验
术语和定义
1.1.1 腐蚀 corrosion
指涂层和(或)底金属由于化学或电化学的作用而逐渐地损坏
腐蚀部位 corrosion site
指涂层和(或)底金属被腐蚀的部位,即腐蚀位置
腐蚀生成物(淀积物) corrosion product(dcposit)指腐蚀作用的结果(即锈或氧化铁、氧化镍、氧化锡等)。

腐蚀生成物可能在原来腐蚀部位,或者由于盐液的流
动或蔓延而覆盖非腐蚀区域。

1.1.4 腐蚀色斑 corrosion stain
腐蚀色斑是由腐蚀产生的半透明沉淀物。

气泡 blister
指涂层和底金属之间的局部突起和分离
针孔 pinhole
指涂层中产生的小孔,它是完全贯穿涂层的一种缺陷。

凹坑 pitting
指涂层和(或)底金属的局部腐蚀,在某一点或小区域形成空洞
起皮 flaking指局部涂层分离,而使底金属显露
2 设备盐雾试验所用设备应包括:a) 带有支撑器件夹具的试验箱。

该箱及其附件应彩不会与盐雾发生作用的材料(玻璃、塑料等)制造。

在试验
箱内,与试验样品接触的所有零件,应当用不产生电解腐蚀的材料制造。

该箱应适当通风,以防止产生“高压”
,并保持盐雾的均匀分布;b) 能适当地防止周围环境条件对盐溶液容器的影响。

如需要,为了进行长时间试验,可采用符合试验条件C和D(
见要求的备用盐溶液容器;c) 使盐液雾化的手段,包括合适的喷嘴和压缩空气或者由20%氧、80%氮组成的混合气体(应防止诸如油和灰尘
等杂质随气体进入雾化器中);d) 试验箱应能加热和控制e) 在高于试验箱温度的某温度下,使空气潮湿的手段;f) 空气或惰性气体于燥器;g) 1倍~3倍、10倍~20倍和30倍~60倍的放大镜。

3 程序
试验箱的维护和初始处理试验箱的清洗是为了保证把会对试验结果产生不良影响的所有物质清除出试验箱。

使试验箱工作在(35±3)℃
,用去离子水或蒸馏水进行必要的清洗。

每当容器里的盐溶液用完时,就应当清洗试验箱。

某些试验可能在清洗
之前进行,这取决于盛盐溶液的容器的大小和所规定的试验条件(见。

当需要做长时间试验(见的试验
条件C和D)时,盛盐溶液的容器可采用备用的容器来补充,以便试验不中断。

清洗后,试验箱开始工作时,盐溶
液应补满该容器,并且应对试验箱进行适当地控制,使其温度稳定(见
3.1.4)。

如果试验箱中断工作超过一个
星期,即使还留有盐溶液,也应废弃。

而且试验箱在重新开始工作之前应当进行清洗。

如果盐溶液的pH值和浓度
保持在3.1.1中规定的范围之内,允许试验箱不连续工作。

盐溶液
为了达到所要求的淀积速率,盐溶液的浓度应为%~%(重量百分比)的去离子水或蒸馏水溶液。

所用
的盐应为氯化钠,其碘化钠的质量百分比不得多于%,且总杂质的质量百分比不得多于%。

在(35±3)℃
下测量时,盐溶液的pH值应在~ 之间。

只能用化学纯的盐酸或氢氧化钠(稀溶液)来调整pH值。

3.1.2 引线的预处理除另有规定外,试验样品不应进行预处理。

当有要求时(见4c),样品进行试验之前,器件引线应按方法2004试
验条件B1的要求,承受弯曲应力的初始处理。

如果进行试验的样品已经作为其他试验的一部分进行过所要求的初
始处理,那么,其引线无需重新弯曲。

3.1.3 试验样品的安置样品应按下述方位安置在固定的夹具上(有机玻璃棒、尼龙或玻璃纤维筛、尼龙绳等)。

样品应这样安置,使它
们彼此不接触,彼此不遮挡,能自由地接受盐雾作用,腐蚀生成物和凝聚物不会从一个样品落到另一个样品上。

a) 引线固定于封装侧面或引线从封装侧面引出的双列封装(例:侧面纤焊双列封装和陶瓷玻璃熔封双列封装)
:盖面向上,偏离垂直方向15°~45°。

将有引线的一个封装侧面向上,偏离垂直方向大于或等于15°(见图Ia)
)b) 引线固定于封装底部(与盖板相对的那一面)或引线从底部引出的封装(例如金属圆形封装,金属平板封装
):盖板偏离垂直方向15°~45°。

试验时一半样品应盖面向上;剩下一半,引线向上(见图1b)c) 引线固定于封装某一面或从某一面引出,且与盖板平行的封装(例如扁平封装):盖板偏离垂直方向15°~45
°将有引线的封装面向上,且偏离垂直方向或等于15°。

对金属壳封装,试验时一半样品封帽向上。

剩下的样品
外壳向上。

其他封装都应盖板向上做试验(见图1c)。

d) 无引线或有引线片式载体:盖板偏离垂直方向15°~45°,试验时一半样品盖板向上,剩余的样品盖板向下(
见图1d)注1:对于要求进行两种取向的试验,应把规定的样品数分成两等份(或尽可能接近一半)。

在所有的情况下,
对所有的封装表面按进行试验后的检查。

注2:对开有窗口的紫外线可擦器件进行试验时,要采取保护措施,以防止光感应电动势产生电解作用。

3.1.4 试验箱的控制
按照第3章的要求对试验箱进行处理之后,具有温度至少35℃的盐雾在规定的试验时间内(见流过试验箱。

试验箱内的温度应保持在(35±3)℃。

盐雾的浓度和速度应调节到使得盐在试验区域内的淀积速率在(20~50)
g/(m2·d)之间。

盐的淀积速率可以用体积的、重要的或其他方法来测定(由用户任意选择)。

在试验箱底部收
集的盐液应废弃。

试验时间
应从下列试验条件中规定试验的最短时间。

除另有规定外,应采用试验条件A
样品检验的准备工作完成试验后,试验样品应立即用自由流动的去离子水(水温不得超过38℃)至少冲洗5min,以便除去样品表面沉
淀的盐。

而后样品用空气或惰性气体吹干,进行下述检查。

表1 试验条件试验条件试验时间hA 24B 48C 96D 240
失效判据
除3.4.1 b)和 c)另有规定外,所有检查都应在放大10倍~20倍的情况下进行。

注1:腐蚀色斑不应认为是中所指的缺陷
注2: 由引线腐蚀产生的淀积在引线以外部位的腐蚀生成物,不应认为是中所指的缺陷。

注3:引线端头的腐蚀和由此腐蚀产生的腐蚀生成物,不应判为不合格。

注4:若由于几何形状尺寸或设计(例如针栅阵列封装的引线底部或陶瓷双列封装的钎焊部分)不能按作进一步试验的引线,应根据3.4.1a)失效判据进行判定。

3.4.1 带有表面镀涂的产品器件出现以下情况则不能接收:a) 腐蚀缺陷面积超过除引线外的任何封装零件(例如盖板、管帽或外壳)镀涂或底金属面积的5%。

在测量中要
计入的腐蚀缺陷有:凹坑、气泡、起皮和腐蚀生成物。

腐蚀缺陷面积由以下方法确定:用已知缺陷面积的卡片或
照片(见图2)进行比较,用网格或类似的测量器具或镜像分析仪直接测量。

b) 引线缺损、断裂或部分分离。

此外,若引线出现针孔、凹坑、气泡、起皮、腐蚀生成物完全跨越引线,或玻
璃封装中出现针孔、凹坑、气泡、起皮、腐蚀生成或腐蚀色斑的引线,应进一步做如下试验:在引线缺陷处弯曲
90°,使拉伸应力加到缺陷处。

若出现引线的断裂或底层金属的破裂面超过引线横截面积的50%,应拒收。

若有
多处出现缺陷,应在腐蚀最严重处进行弯曲。

对10根以上引线出现缺陷的封装,只需对最多10根腐蚀最严重引线
进行弯曲。

应放大30倍~60倍进行破裂情况检查。

c) 规定标志的一部分脱落、褪色、弄脏、模糊或不可辨认。

该检查应在室内正常照明下放大1倍~3倍进行。

3.4.2 封装元件
作为来料检查,在封装装配之前,对封装元件或部分组装的封装壳体进行本试验,或作为一种选择性的质量控
制在完成封装之前进行本试验,或作为一种要求的试验(见4d)时,呈现下列现象的元件不得接收:
a) 腐蚀缺陷面积超过盖板镀涂面积或底金属面积的%,或超过除引线以外其他任何封装零件(例如外壳)镀
涂面积或底金属面积的%。

器件制造完成后不会暴露于周围环境的镀涂或底金属层上的腐蚀不必考虑。

应根据
3.4.1a)程序进行本条检查。

b) 其引线镀涂根据应被拒收的引线
4 说明
有关的订购文件应规定以下内容:
a) 试验时间(若不是试验条件A)(见
b) 试验后的测量和检查(除目检外)(见
c) 预处理的要求(若需要)和程序(若不按3.1.2的规定)
d) 封装元件的来料检查或部分组装的封装壳体检查的要求(见需要时)。

相关文档
最新文档
