高速串行总线RapidIO与PCI Express协议分析比较

合集下载

10Gb Ethernet_Rapid IO_PCI-E高速总线的测试

10Gb Ethernet_Rapid IO_PCI-E高速总线的测试

Rapid-IO 、PCI-E 和10GBase-T R id IO PCI E10GB T测试方案Rapid-IO简介目录Rapid-IO 的物理层信号质量测试Rapid-IO 的协议层测试分析PCIE PCIE简介PCIE 的物理层信号质量测试PCIE 的协议层测试分析10GBase-T 简介及物理层信号质量测试NAFO 09Rapid-IO简介Rapid IO什么是RapidIO嵌入式系统中用于替代PCI协议的一种高速总线协议的种高速总线主要的应用领域在于:通讯系统,图像处理系统以及国防军工装备高速传输,使用低压差分信号由Motorola公司发起的协议组成,(安捷伦公司是该协议组织的会员)公司发起的协议组成(安捷伦公司是该协议组织的会员)与HyperTransport (AMD), PCI Express (Intel)进行竞争NAFO 09RapidIORapidIO 芯片和集成系统提供商Bus Bridges &gSwitch FabricsMicroprocessorsBoards/platformsProgrammable LogicRapidIO 的总线开发公司RapidIOWirelessWirelessbase stations 还有其他大量使用PowerPC 处理器的单位(8260, etc)ControlRapidIO Links Switched fabric means more ports t b !RapidIO 互连互通的例子ProcessorR idIO S it h Data Path LinksDebug Portto probe!RapidIO SwitchData Switch Fabric Control PacketForwarding PacketForwarding Fabric ControlControlControl Data Switch FabricPacket Packet PHY Packet ProcessorPHYPacket ProcessorRapiodIO协议规范特点RapidIO采用三层分级的体系结构,分级结构图如下图所示:RapiodIO物理层测试表述Level I 的输出信号已经具备如下特性:• 支持三种不同的波特率:1.25G, 2.5G, 以及3.125G支持种的波特率• 支持×1 ×2 ×4 ×8 ×16 等多个Lane结构• 接收段采用AC耦合• 支持热插拔• 发射端口支持:short run (SR) 和long run (LR) 两种类型的传输信号发射端支持• short run 传输信号至少可以传输20 cm 通过1个连接器• long run 传输信号至少可以传输50 cm 通过2个连接器• 发射系统• 每一个Lane的误码率要求低于10-12每个12• 不需要使用均衡来功能** 参考协议第9章什么是Short Run 和Long Run Short Run指的是发射端口和接收端口在同一个PCB上面直接进行芯片到芯片的接仅仅个接接连接或者是中间仅仅通过一个连接器进行连接Long Run指的是发射端口和接收端口使用更大摆动幅度的信号进行传输,传输指的是发射端口和接收端口使用更大摆动幅度的信号进行传输传输过程中通过了两个或者两个以上的连接以及背板进行连接* 参考协议第8章ShortRun和LongRun输出信号的要求信号抖动和眼图的要求Short RunLong RunReceiver接收抖动和眼图的要求Receiver抖动容限要求Aerospace and Defense Symposium 2008 2009 AD On-Site Seminarg pAgilent Rapid-IO物理层的信号质量分析方案帮助您发现问题的根源70 ps8 GHzp80 ps8 GHz 90 ps 6 GHz90000 X-Series系列示波器能提供的真正的32GHz模拟带宽能提供的真的9最高的实时示波器的测试精度9完善的30GHz示波器探头系统9业界最全面丰富的测试应用软件带宽可升级可以保护用户的投资10款新的示波器型号DSO/DSA91604A DSO/DSA92004A DSO/DSA92504A DSO/DSA92804A DSO/DSA93204A 模拟带宽(2 ch)16 GHz20 GHz 25 GHz28 GHz 32 GHz最大采样率(2 ch/4 ch)80/40 GSA/s80/40 GSA/s80/40 GSA/s80/40 GSA/s80/40 GSA/s 标配存储深度10M10M10M10M10M最大存储深度 2 Gpts 2 Gpts 2 Gpts 2 Gpts 2 Gpts噪声@ 50mV/div 1.34 mV 1.53 mV 1.77 mV 1.89 mV 2.08 mV 抖动测量噪底150 fs rms150 fs rms150 fs rms150 fs rms150 fs rms90000X的关键技术:MCBGA封装的前端前端芯片正面:蔽盖扣上屏蔽盖以后前端芯片正面:Oak Module 去掉屏蔽盖以后90000X的采集板90000X示波器前端的内部结构4、类同轴设计确保信号屏蔽。

SRIO协议分析

SRIO协议分析

SRIO协议分析协议名称:SRIO协议分析一、引言SRIO(Serial RapidIO)协议是一种高速串行总线协议,用于在芯片之间传输数据和控制信息。

本协议分析旨在深入了解SRIO协议的特性、工作原理和应用场景,以便更好地理解和应用该协议。

二、协议概述SRIO协议是一种点对点的高速串行总线协议,支持数据传输和控制信息的交换。

它提供了可靠的、低延迟的数据传输,适用于各种应用领域,如通信、网络、嵌入式系统等。

三、协议特性1. 高速传输:SRIO协议支持多个速率选项,包括1.25Gbps、2.5Gbps、3.125Gbps等,可根据实际需求选择适当的速率。

2. 可靠性:SRIO协议采用差错检测和纠正机制,确保数据传输的可靠性和完整性。

3. 低延迟:SRIO协议具有较低的传输延迟,适用于对实时性要求较高的应用场景。

4. 灵活性:SRIO协议支持多种拓扑结构,包括点对点、多点对点、多点对多点等,可根据系统需求选择合适的拓扑结构。

5. 扩展性:SRIO协议支持多种数据传输方式,如流模式、消息模式等,可根据应用需求选择合适的传输方式。

四、协议工作原理1. 初始化阶段:在SRIO协议的初始化阶段,各个节点通过发送和接收初始化消息来建立通信连接。

2. 数据传输阶段:在建立通信连接后,节点之间可以通过SRIO协议进行数据传输。

数据可以以流模式或消息模式进行传输,发送节点将数据打包成数据包并发送给接收节点,接收节点则解析数据包并进行相应的处理。

3. 控制信息交换:除了数据传输外,SRIO协议还支持控制信息的交换。

节点可以通过发送控制消息来进行配置、管理和监控等操作。

五、协议应用场景1. 通信系统:SRIO协议广泛应用于通信系统中,用于高速数据传输和控制信息交换,提高系统的性能和可靠性。

2. 网络设备:SRIO协议可用于网络设备中,实现高速数据传输和设备之间的通信。

3. 嵌入式系统:SRIO协议适用于嵌入式系统中,用于连接各个芯片和模块,实现数据传输和控制信息交换。

SRIO与PCI Express的比较

SRIO与PCI Express的比较

图1 SRIO协议层级PCI Express协议有物理层、数据链路层、处理层等共三层。

如图2所示。

嵇康(1981-),男,江苏涟水人,本科,工程师。

研究方向:机载座舱显示技术。

林茂宽(1988-),男,湖北大冶人,本科,助理工程师。

研究方向:机载座舱显示技术。

李兵强(1981-),男,河北邢台人,硕士,工程师。

研究方向:机载座舱显示技术。

张杰(1984-),男,江苏淮安人,本科,高级工程师。

研究方向:机载座舱显示技术。

夏建平(1988-),男,江苏常州人,本科,助理工程师。

研究方向:机载座舱显示技术。

图2 PCI Express网络分层两者的第一层都为物理层,但其实质内容略有不同,SRIO串行物理层电器接口使用差分电流量控制基于802.3XAUI规范的驱动器,而PCI Express协议的电器接口采用高速的低压差分信号(LVDS)的驱动器和接收器。

两者的第二层名称不同,实质内容更是不一样,SRIO的传输层支持8bit或16bit器件ID,一个网络最多可容纳256或65 536个终端器件。

PCI Express的数据链路层,其功能设置图3 SRIO网络结构图从以上对比来看,注重网络结构多样性时,尽量选择,考虑到设备升级换代影响时,尽量选择PCI Express。

SRIO和PCI Express这两种最常用的总线形式的工作机制、特点、分层模型、拓扑结构等。

协议具有传输效率更高、允许更灵活的拓扑结构和多样的处理部件的特点,当考虑到高实时性、高可靠性时应优先选择。

PCI Express协议具有前后兼容性的特点,当考虑到大块数据传输、低成本设计、实时性较低以及系统网络简单时应优先选择。

参考文献[1]孟会,刘雪峰.PCI Express工程,2006(23):253-255.[2]Sam Fuller.SRIO嵌入式系统互联电子工业出版社,2004.图4 PCI Express网络结构图,B A r e z o o,A A b d u l l a h. Positional,Geometrical,and Thermal Errors Compensation by Tool Path Modification Using Three Methods of Regression,N euralNetworks,andFuzzy Logic[J].The International Journal of Advanced ManufacturingTechnology,2013:1635-1649.童恒超,等.数控机床热误差实时上海交通大学学报,2005,39(9):1389-1392.范嘉桢,等.基于FANUC oi系统外部坐标原点偏移功能的数控机床误差补偿研究造,2009,47(7):73-76.[12]W Wang,Y Zhang,JG Yang.Modeling of Compound Errors for CNC Machine Tools[J].Advanced Materials Research,2012:1796-1799.[13]G Cui,Y Lu,D Gao,etal.ANovel Error Compensation Implementing Strategy and Realizing on Siemens 840D CNC Systems[J].The International Journal of AdvancedManufacturing Technology,2012:595-608.。

以太网、PCIe和RapidIO的比较

以太网、PCIe和RapidIO的比较

以太网、PCIe和‎R apid‎I O的比较‎虽然在嵌入‎式系统中有‎许多连接元‎件的方法,但最主要的‎还是以太网、PCI Expre‎s s和Ra‎p idIO‎这三种高速‎串行标准。

所有这三种‎标准都使用‎相似的串行‎解串器(SerDe‎s)技术,它们提供的‎吞吐量和时‎延性能都要‎超过宽的并‎行总线技术‎。

随着这些标‎准的不断发‎展,今后的趋势‎将是采用通‎用SerD‎e s 技术。

这意味着这‎些协议提供‎的原始带宽‎不会有明显‎的差异。

相反,每种协议的‎用途将取决‎于如何使用‎带宽。

大多数设计‎人员都很熟‎悉基本的以‎太网协议特‎征。

以太网是一‎种'尽力而为'的数据包传‎送方式。

在以太网物‎理层上建立‎的软件协议‎,如TCP/IP,需要提供信‎息的可靠传‎输,因为基于以‎太网的系统‎一般在网络‎层执行流量控制,而不是在物‎理层。

一般基于以‎太网的系统‎带宽都要超‎配20%到70%。

因此以太网‎最适合高时‎延的设备间‎应用,或带宽要求‎较低的板上‎/板间应用。

相反,PCI Expre‎s s(PCIe)针对板上互‎连的数据包‎可靠传送作‎了优化,这种场合的‎典型时延在‎毫秒数量级‎。

PCIe协‎议交换的是‎事务处理层‎数据包(TLP),如读和写,以及被称为‎数据链路层‎数据包(DLLP)的少量特殊‎链路信息。

DLLP用‎于链路管理‎功能,包括物理层‎的流量控制‎。

PCIe后‎向兼容传统‎的PCI和‎P CI-X器件,这些器件认‎为处理器位‎于总线层的‎顶部,因此PCI‎e具有能够‎充分利用与‎P CI 相关‎的软件和硬‎件知识产权‎的优势。

正如后文要‎讨论的那样‎,传统PCI‎总线对交换‎式PCIe‎协议有很大‎的约束。

Rapid‎I O技术则‎针对嵌入式‎系统作了优‎化,尤其是那些‎要求多处理‎单元合作的‎嵌入式系统‎。

与PCIe‎一样,Rapid‎I O协议交‎换的是数据‎包和被称为‎控制符的少‎量特殊链路‎信息。

以太网、PCIe和Rapid IO高速总线比较分析

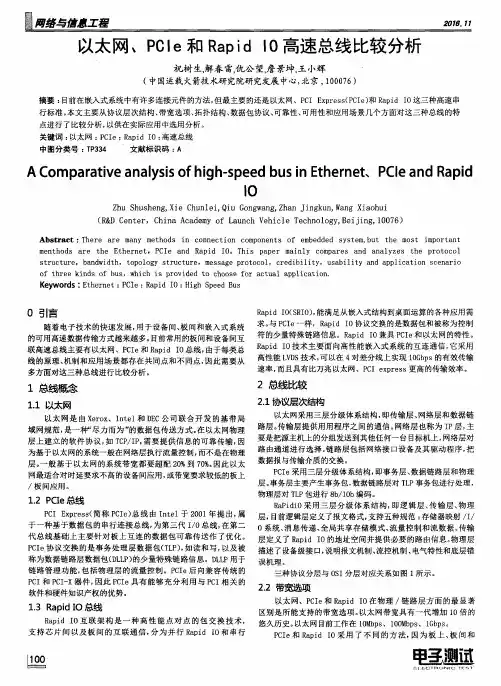

以太网、PCIe和Rapid IO高速总线比较分析
A Com! p arat"i ve anal ̄ys"is oft h iqgh -speed btu s il n Ethernet 、 P Cle aind Rapid IO
Zhu Shusheng,Xie Chunlei,Oiu Gongwang,Zhan Jingkun,Wang Xiaohui (R&D Center,China Academy of Launch Vehicle Technology,Beijing,10076)
联 高速总线主要有 以太网、PCIe和 Rapid IO总线 ,由于每类总 Rapid 10技术 主要面 向高性能嵌入 式系统 的互连通信 ,它采 用
线的原理 、机制 和应用场 景都存在共 同点和不 同点,因此需要从 高性能 LVDS技术,可 以在 4对差分线上实现 lOGbps的有效传输
多方面对这三种总线进行 比较分析 。
PCI Express(简称 PCIe)总 线 由 Intel于 2001年提 出,属 层 ,目前逻辑层定义了报文格式,支持五种规 范 :存储器 映射 /i/
于 一种基 于数 据包 的串行连接 总线 ,为第三代 I/0总线,在 第二 0系统 、消 息传 递、全 局共 享存储模 式、流 量控 制和流数 据 。传 输
网最适合对 时延要求不高的设备间应用 ,或带宽要求较 低的板上
PCle采用三层分级体系结构 ,即事务层 、数据链路层 和物 理
/板 间应 用 。
层 。事 务 层 主 要 产 生 事 务 包 ,数 据 链 路 层 对 TLP事 务 包 进 行 处理 ,
1.2 PCle总线
物 理 层 对 TLP包 进 行 8b/lOb编 码 。 RaPidiO采 用 三层 分 级体 系结 构 ,即逻 辑 层、传输 层 、物 理

串行 RapidIO

串行 RapidIO

随着高性能嵌入式系统的不断发展,芯片间及板间互连对带宽、成本、灵活性及可靠性的要求越来越高,传统的互连方式,如处理器总线、PCI总线和以太网,都难以满足新的需求。

处理器总线主要用作外部存储器接口,如德州仪器(TI) C6000系列DSP的外部存储器接口,可支持外接同步SDRAM、SBSRAM及FIFO,也可支持异步SRAM、FLASH等。

外部存储器接口也可用作与板内FPGA或ASIC芯片互连,这种情况下,FPGA或ASIC模拟一个DSP支持的存储器接口,DSP则把FPGA或ASIC当作存储器来访问。

这类同步接口带宽可达10Gbps,如德州仪器TMS320C6455 DSP的DDR2接口最大带宽为17.066Gbps,SBSRAM接口最大带宽为8.533Gbps。

然而,这种接口也存在一些局限性:1. 接口管脚多,硬件设计困难。

常见的DDR2接口有70~80个管脚;2. 只能用于板内互连,无法用于板间互连;3. 不是点对点的对等互连,DSP始终是主设备,其它器件只能做从设备。

PCI是广泛用于计算机内器件互连的技术。

传统PCI技术也采样类似于上述存储器接口的并行总线方式,如TMS320C6455 DSP的PCI接口,有32bits数据总线,最高时钟速度为66MHz,共有42个管脚。

最新的串行PCI Express技术采用与串行RapidIO(SRIO,Serial RapidIO)类似的物理层传输技术,使得带宽达到10Gbps左右。

但由于其主要的应用仍是计算机,而且为了兼容传统PCI技术,使得它在嵌入式设备方面的应用具有一定的局限性,如不支持点对点对等通信等。

众所周知,以太网是使用最广泛的局域网互连技术,它也被扩展应用到嵌入式设备互连,但它的局限性也是显而易见的:1. 不支持硬件纠错,软件协议栈开销较大;2. 打包效率低,有效传输带宽因此而减小;3. 只支持消息传输模式,不支持对对端设备的直接存储器访问(DMA, Direct Memory Access)。

高速串行总线RapidIO与PCI Express技术分析比较

高速串行总线RapidIO与PCI Express技术分析比较
TI AN ,GU O a—yng Ze H i i
( h o o mp t c n eXilSio ie i , i lS ax 10 5 C ia S ol f c Co ue Si c, l hy uUnvrt X l hn i 0 6 , hn) r e a sy a 7
升级 现 有 的 P 结 构 的性 能 。P I x r s 线 具 有 点 对 点 串 CI C pe 总 E s 行 互 联 ; 通 道 、 带 宽 、 输 速 度 快 ; 活 的扩 展性 ; 双 高 传 灵 支持 设 备热 拔 插 和 热 交 换 ; 用 小 型 连 接 , 使 节约 空 间 , 少 串拢 ; 软 减 在 件 层 保 持 与 P 兼 容 等特 点 。 CI R pdO 技 术 是 嵌 入 式 基础 设 施 设 备 的继 承 。 a i O 体 ai I R pd I
A b tac : s r t Theta ii l ea cl a sh sara y c n rd t ona k r r王i Ibu a le d a notm e tt hee p o ie d m a d f rhihe n d d h w i n e b dd d c e o t x l sv e n o g rba wi t t m e e hi
b te ek po l , / t h oo ya dss m a htc r cur dma r h n e, n k e t t e h o g me igsc o l c rbe I0 c n lg t r i t eo c r j a gs a dma en w I e c n l ye r n h tn ms e n ye c eu e o c n me t o g u
sse sa o e efce ina r e s d aa ta s iso Th pe d a y tm nd m r f intsg lp oc si a i ng n d t rn m si n. e s e twhih va ousc c r i ompon n si i he b e t”ns de t ox”

rapidio协议

rapidio协议

rapidio协议RapidIO协议。

RapidIO是一种面向高性能计算和通信系统的互连技术,它提供了一种高速、低延迟的数据传输方式,被广泛应用于网络设备、嵌入式系统、通信基站等领域。

本文将对RapidIO协议进行详细介绍,包括其特点、应用、优势等方面的内容。

RapidIO协议是一种面向数据包交换的互连技术,它采用了分组交换的方式进行数据传输,能够实现高速、低延迟的数据通信。

RapidIO协议的特点之一是支持多种拓扑结构,包括点对点、多播、环形等结构,可以灵活地适应不同的系统架构需求。

此外,RapidIO还支持多种数据传输模式,包括可靠性传输、流控传输等,能够满足不同应用场景下的数据传输需求。

在实际应用中,RapidIO协议被广泛应用于网络设备、嵌入式系统、通信基站等领域。

在网络设备中,RapidIO可以实现高速数据交换,提高网络传输效率,降低数据传输延迟,提升系统性能。

在嵌入式系统中,RapidIO可以实现多个处理器之间的高速数据传输,支持多种外设设备的连接,满足复杂系统的数据通信需求。

在通信基站中,RapidIO可以实现基站内部各个模块之间的高速数据交换,提高通信系统的性能和稳定性。

与其他互连技术相比,RapidIO协议具有许多优势。

首先,RapidIO具有高速、低延迟的特点,能够满足高性能计算和通信系统对数据传输速度的需求。

其次,RapidIO支持多种拓扑结构和数据传输模式,具有较高的灵活性和可扩展性,能够适应不同系统架构和应用场景的需求。

此外,RapidIO还具有较高的可靠性和稳定性,能够保证数据传输的安全和稳定。

总的来说,RapidIO协议是一种高性能、灵活、可靠的互连技术,被广泛应用于网络设备、嵌入式系统、通信基站等领域。

随着信息技术的不断发展,RapidIO协议将在更多的领域得到应用,为高性能计算和通信系统的发展提供强大的支持。

显卡的物理接口标准PCIExpressvs

显卡的物理接口标准PCIExpressvs

显卡的物理接口标准PCIExpressvs AGP在当前科技发展的大背景下,电子设备不断更新换代,新的标准和接口也在不断出现。

对于计算机硬件而言,显卡作为重要组成部分,其物理接口的标准选择对性能和兼容性有着重要的影响。

在本文中,我们将重点讨论显卡的物理接口标准PCI Express与AGP之间的区别与优劣。

一、PCI Express(简称PCIe)PCI Express是一种高速串行总线技术,它被广泛应用于现代计算机的外部设备连接。

相较于传统的PCI总线,PCIe具有更高的带宽和更强的扩展性能,能够更好地满足多媒体、图形和数据处理等高性能应用的需求。

PCIe接口分为不同的版本,如PCIe 1.0、PCIe 2.0、PCIe3.0等,每个版本都有不同的带宽和技术参数。

PCIe的优势主要体现在以下几个方面:1.带宽升级:PCIe接口的带宽远远超过传统的PCI和AGP接口,具有更高的传输速率和更大的数据吞吐量。

这使得显卡能够更好地处理高分辨率的图像和复杂的三维模型,提供更流畅的游戏和视频体验。

2.热插拔支持:PCIe接口支持热插拔技术,用户可以在运行时随时插拔显卡,无需关闭计算机。

这在一定程度上方便了显卡的更换和升级,提高了计算机系统的灵活性。

3.扩展性强:PCIe接口采用了点对点连接的方式,每个设备都有独立的数据通道,不会受到其他设备的影响。

这种设计使得系统支持更多的设备,并且能够更好地利用系统资源,提高整体性能。

尽管PCIe接口在诸多方面具有优势,但也存在一些不足之处。

首先,由于PCIe接口需要更高的带宽和更复杂的传输协议,相较于传统接口而言,其成本更高。

其次,对于老旧的计算机系统,可能无法支持PCIe接口,需要进行相应的硬件升级。

二、AGP(加速图形端口)AGP是过去用于连接显卡和主板的一种标准接口,它在1996年问世并迅速流行起来。

与PCI接口相比,AGP接口专为图形处理而优化,具有更高的带宽和更低的延迟,能够更好地满足3D游戏和图形应用的需求。

串行RapidIO技术介绍

串行RapidIO技术介绍

串行RapidIO技术介绍串行RapidIO(RapidIO)是一种高性能、低延迟、可靠的互联技术,它被广泛应用于通信和计算领域。

RapidIO技术最初由RapidIO Trade Association(RSTA)开发,并于2002年首次发布。

它目前已成为通信和计算系统中最重要的互联技术之一RapidIO技术采用串行通信的方式进行数据传输。

相较于并行通信,串行通信具有更高的带宽和更低的功耗。

RapidIO技术的主要特点包括以下几个方面:1. 高带宽:RapidIO技术提供高达10Gbps的带宽,可以满足各种通信和计算应用的需求。

它支持点对点和多对一的拓扑结构,可以满足不同系统的互连需求。

2. 低延迟:RapidIO技术的延迟非常低,可以在纳秒级别内完成数据传输。

这使得它非常适合实时应用,如无线通信、视频处理和数据中心应用等。

3. 可靠性:RapidIO技术提供了一系列的错误检测和纠正机制,包括CRC(循环冗余检测)、重传机制和流量控制等。

这些机制可以确保数据在传输过程中的完整性和可靠性。

4. 灵活性:RapidIO技术支持多种拓扑结构,如星型、树型和多级互连等。

它还支持多种传输模式,包括消息传输、数据传输和共享内存等。

这使得它可以适应不同系统的需求,提供灵活的扩展性和性能。

5. 兼容性:RapidIO技术具有良好的兼容性,可以与其他互联技术进行集成。

它可以与PCI Express、Ethernet和InfiniBand等技术进行互操作,实现多种设备的互连。

除了以上特点,RapidIO技术还具有一些独特的优势。

首先,它提供了一种可编程的硬件和软件结构,可以简化系统的开发和维护。

其次,它采用了精简的协议,使得系统设计更加简单和高效。

第三,RapidIO技术具有低功耗的特点,可以降低整个系统的能耗。

RapidIO技术在通信和计算领域有着广泛的应用。

在通信领域,它被用于构建高性能数据传输和处理系统,如基站、网络路由器和交换机等。

高速串行总线RapidIO与PCIExpress协议分析比较

高速串行总线RapidIO与PCIExpress协议分析比较
3 深层协议比较
3. 1 流控方式 Rapid IO 链路层定义了三个流控制规则: 接收器
将有效缓冲区通过控制符号报告给发送器的信任规 则; 接收器在没有有效缓冲区时的重试规则; 接收器发 送请求插入空闲的抑制规则。PCI Express 的流控机制 是只有在接受设备有虚拟信道缓冲区空间接受数据包 时,才通过链路发送。流控制是硬件自动管理的,对于 软件透明。接受设备会定期发送一种流控制数据包给 发送设备,该数据包中含有流控制信用信息,来更新发 送器关于接受器虚拟信道缓冲区还有多少可用空间的 信息。
RapidIO 支持多种系统拓扑结构来保证其系统灵 活性、性能和可靠性。根据应用需求的不同,可以采用 点对点、星形、双星形、链式拓扑结构,最常用的为基于 交换的星形拓扑结构,如图 3。RapidIO 星形连接的拓
图 3 Rapid IO 互连结构
扑结构中,由端点器件和交换器件组成,端点器件发送 和接收数据包,交换器件连接多个端点器件,将数据包 从输入端口接收后经路由选择后发送到目的端口。系 统中会指定一个或者多个端点器件作为交换网络的主
RapidIO 技术最初是 Mercury Computing 公司为下 一代高速嵌入式处理的前端总线开发的专用结构,目 前由 RapidIO 行业协会监管。RapidIO 针对嵌入式系 统设备的应用设计,被定义为嵌入式系统芯片到芯片、
板到板、机架到机架的高性能互连技术。 PCI Express ( 亦称 PCIe) 是由 Intel 公司所开发。
控制包
前端 CRC

DMA, message,
GSM
芯片 - 串行,串 1. 25,2. 5,3. 125Gboud 并行 并 500 ~ 2 000 MHz

以太网、PCIe和RapidIO的比较

以太网、PCIe和RapidIO的比较

以太网、PCIe和RapidIO的比较虽然在嵌入式系统中有许多连接元件的方法,但最主要的还是以太网、PCI Express和RapidIO 这三种高速串行标准。

所有这三种标准都使用相似的串行解串器(SerDes)技术,它们提供的吞吐量和时延性能都要超过宽的并行总线技术。

随着这些标准的不断发展,今后的趋势将是采用通用SerDes 技术。

这意味着这些协议提供的原始带宽不会有明显的差异。

相反,每种协议的用途将取决于如何使用带宽。

大多数设计人员都很熟悉基本的以太网协议特征。

以太网是一种'尽力而为'的数据包传送方式。

在以太网物理层上建立的软件协议,如TCP/IP,需要提供信息的可靠传输,因为基于以太网的系统一般在网络层执行流量控制,而不是在物理层。

一般基于以太网的系统带宽都要超配20%到70%。

因此以太网最适合高时延的设备间应用,或带宽要求较低的板上/板间应用。

相反,PCI Express(PCIe)针对板上互连的数据包可靠传送作了优化,这种场合的典型时延在毫秒数量级。

PCIe协议交换的是事务处理层数据包(TLP),如读和写,以及被称为数据链路层数据包(DLLP)的少量特殊链路信息。

DLLP用于链路管理功能,包括物理层的流量控制。

PCIe后向兼容传统的PCI和PCI-X器件,这些器件认为处理器位于总线层的顶部,因此PCIe具有能够充分利用与PCI相关的软件和硬件知识产权的优势。

正如后文要讨论的那样,传统PCI总线对交换式PCIe协议有很大的约束。

RapidIO技术则针对嵌入式系统作了优化,尤其是那些要求多处理单元合作的嵌入式系统。

与PCIe一样,RapidIO协议交换的是数据包和被称为控制符的少量特殊链路信息。

RapidIO兼具PCIe 和以太网的特性。

例如,RapidIO可以提供可靠和非可靠的数据包传送机制。

RapidIO也具有许多独特的功能,因此最适合板上、板间以及短距离(小于100米)的设备间应用。

高速串行总线RapidIO与PCI Express协议分析比较

高速串行总线RapidIO与PCI Express协议分析比较

高速串行总线RapidIO与PCI Express协议分析比较
梁小虎;王乐;张亚棣
【期刊名称】《航空计算技术》
【年(卷),期】2010(040)003
【摘要】随着新一代嵌入式系统对数据传输能力要求的提高,高速串行总线有着越来越广泛的应用,RapidIO和PCI Express(亦称PCIe)是常见的选择.通过对这两种
协议在整体工作机制及其特点、分层模型、拓扑结构、服务质量等方面的分析比较,为嵌入式系统设计中高速串行总线的选择提供参考.
【总页数】4页(P127-130)
【作者】梁小虎;王乐;张亚棣
【作者单位】中国航空计算技术研究所,陕西,西安,710068;中国航空计算技术研究所,陕西,西安,710068;中国航空计算技术研究所,陕西,西安,710068
【正文语种】中文
【中图分类】TP336
【相关文献】
1.RapidIO高速串行总线的信号完整性测试 [J], 侯红英
2.RapidIO高速串行总线的信号完整性仿真 [J], 侯红英
3.IDT推出业界首款用于RapidIOGen2协议转换网桥的PCI Express Gen2产品,用于x86处理器 [J],
4.关于总线接口PCI Express数据传输的协议分析 [J], 刘雨佳;张静;袁梦鑫
5.关于总线接口PCI Express数据传输的协议分析 [J], 刘雨佳;张静;袁梦鑫;
因版权原因,仅展示原文概要,查看原文内容请购买。

描述srio总线的特点

描述srio总线的特点

描述srio总线的特点Srio总线是一种高速串行总线,它的全称为Serial RapidIO。

Srio总线是用于连接多个处理器、FPGA、DSP等组件的高速互联技术。

下面将从以下几个方面来详细介绍Srio总线的特点。

一、高速性能Srio总线是一种高速串行通信总线,其数据传输速率可达到10Gbps 以上,比PCIe和HyperTransport等其他常见的互联技术更快。

这使得Srio在需要大量数据传输和处理的应用中表现出色。

例如,在视频处理和高性能计算等领域中,Srio可以提供卓越的性能。

二、低延迟另一个重要特点是低延迟。

由于Srio总线采用了流水线架构,因此它可以实现非常低的延迟。

这使得它在需要实时响应和快速数据传输的应用中表现出色。

例如,在无人驾驶汽车、医疗设备和军事应用等领域中,低延迟是至关重要的。

三、可靠性在工业控制和汽车电子等领域中,可靠性是至关重要的因素之一。

Srio总线通过采用差分信号传输技术来提高抗干扰能力,从而保证了数据传输的可靠性。

此外,Srio总线还支持多种错误检测和纠正机制,例如CRC校验和重传机制等。

四、灵活性Srio总线是一种非常灵活的互联技术。

它支持点对点、多播和广播通信模式,并且可以在不同的拓扑结构下工作。

此外,Srio总线还支持多种映射模式,例如内存映射、消息映射和I/O映射等。

这些特性使得Srio总线非常适合于复杂的系统集成应用。

五、可扩展性最后一个重要特点是可扩展性。

Srio总线可以通过添加更多的链路来扩展系统带宽和连接数量。

此外,Srio还支持端口聚合技术,从而可以将多个物理端口聚合为一个逻辑端口来增加系统带宽。

综上所述,Srio总线具有高速性能、低延迟、可靠性、灵活性和可扩展性等优秀特点,在许多应用中都表现出色。

PCI总线和PCIE总线的差异

PCI总线和PCIE总线的差异

PCI总线和PCIE总线的差异由于公司产品一直以X86架构为基础发展,在前几年中一直受到ASIC、NP 架构等厂商的攻击,但是随着技术的发展,在PCI-E架构出现后,效率的瓶颈得以突破。

最初PCI总线是32bit,33Mhz,这样带宽为133Mbps。

接着因为在服务器领域传输要求Intel把总线位数提高到64,这样又出现了2种PCI总线,分别为64bit/33Mhz和64bit/66Mhz,当然带宽分别翻倍了,为266Mbps和533Mbps,这个比较通常的名称应该是pci-64,但这好像是intel 自己做的,没有行业标准。

稍后一段时间,在民用领域,单独开发出了AGP,32bit,66Mhz,这样带宽为266Mbps,再加上后来AGP2.0的2X和4X标准,最高4X的带宽高达1Gbps,但是这个只是为显卡设计的。

同时服务器领域也没闲着,几家厂商联合制定了PCI-X,这个就是真正PCI 下一代的工业标准了,其实也没什么新意,就是64bit,133Mhz版本的PCI,那这样带宽就为1Gbps,后来PCI-X 2.0,3.0又分别提升频率,经历过266Mhz,533Mhz,甚至1GMhz,各位自己算带宽吧,我乘法学的不好,这个带宽可以说是非常足够的了,不过这个时候PCI也面临一些问题:一方面是频率提高造成的并行信号串扰,另一方面是共享式总线造成的资源争用,总之也就是说虽然规格上去了,但实际效果可能跑不了这些指标。

然后就是我们目前的明星pci-E了,这个标准应该是和pci-X同时出现的,但是由于当时用不到这么高带宽,并且不像pci-X一样兼容老pci板卡,所以一直没什么发展,直到最近民用领域显卡带宽又不够了,服务器领域对pci-X也觉得不爽了,pci-E才真正显出优势来,目前这个标准应该会替代agp和pci-X,成为民用和服务器两大领域的统一标准。

PCI-E标准的最大特点就是串行总线,和普通pci的区别类似于ide和sata 的区别,具体说起来就比较麻烦了,简单来看指标的话,频率为2.5Ghz(这个恐怖,串行的好处,同样因为串行,位宽就没意义了,但是据说是什么8bit/10bit 的传输),带宽 pci-E 1X单向传输250MBps,双向也就500了,同时pci-e的倍速最高可达16X,多少就自己乘吧,要注意的是pci-e不存在共享问题,也就是说挂在总线上的任何一个设备都会达到这个速度而不是所有设备带宽的总合。

PCIe总线基本概念,高速串行总线取代传统并行总线是一个大的趋势

PCIe总线基本概念,高速串行总线取代传统并行总线是一个大的趋势

PCIe总线基本概念,高速串行总线取代传统并行总线是一个大的趋势PCIe总线- - -PCIe总线的提出可以算是代表着传统并行总线向高速串行总线发展的时代的到来。

实际上,不仅是PCI总线到PCIe总线,高速串行总线取代传统并行总线是一个大的趋势。

如ATA到SATA,SCSI到USB等……不过,为了兼容之前的PCI总线设备,虽然PCIe是一种串行总线,无法再物理层上兼容PCI总线,但是在软件层上面却是兼容PCI总线的。

和很多的串行总线一样,PCIe采用了全双工的传输设计,即允许在同一时刻,同时进行发送和接收数据。

如下图所示,设备A和设备B之间通过双向的Link相连接,每个Link 支持1到32个通道(Lane)。

由于是串行总线,因此所有的数据(包括配置信息等)都是以数据包为单位进行发送的。

与绝大部分的高速连接一样,PCIe采用了差分对进行收发,以提高总线的性能。

一个PCIe Lane的例子如下图所示:除了差分总线,PCIe还引入了嵌入式时钟的技术(Embedded Clock),即发送端不再向接收端发送时钟,但是接收端可以通过8b/10b的编码从数据Lane中恢复出时钟。

一个简单的时钟恢复电路模型如下图所示:注:PCie Gen3以及之后的版本采用了128b/130b的编码方式。

PCIe相对于PCI总线的另一个大的优势是其的Scalable Performance,即可以根据应用的需要来调整PCIe设备的带宽。

如需要很高的带宽,则采用多个Lane(比如显卡);如果并不需要特别高的带宽,则只需要一个Lane就可以了(比如说网卡等)。

和PCI-X总线一样,由于非常高的传输速度,PCIe是一种点对点连接的总线,而不像PCI 那样的共享总线。

但是PCIe总线系统可以通过Switch连接多个PCIe设备,也可以通过PCIe桥连接传统的PCI和PCI-X设备。

一个简单的PCIe总线系统的拓扑结构图如下所示:注:这里的Switch实际上包含了多个类似于PCI总线中桥的概念。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
从网络分层模型来看它们的分层结构都体现了可 扩展性,可以提供在任意层增加新的事物而无须更改 其他层规范的灵活性。这些都为嵌入式系统的升级和 性能的提高提供了基础。 2.2系统互联组成
RapidIO和PCI Express都应用于系统内互联总 线。RapidIO串行总线可以应用于处理器总线、本地 I/O总线和背板总线,而PCI Express串行总线一般应 用于本地I/O总线。
PCI Express可以看作是对外部设备互联PCI总线的改 进,以取代PCI以提供更高带宽的最新I/O界面。PCI Express关注向后兼容性,其重要的特点是完全兼容 PCI,能够在不改动驱动程序和BIOS的情况下复用现 有的设计和芯片。
二者都是在嵌入式系统设计中普遍应用的高速串 行总线标准。因此,对二者进行详细的分析比较,充分 理解和掌握其各自的优缺点,能够为我们在嵌入式系 统设计中的高速串行总线的选择提供参考,也能够为 高速串行总线的设计提供基础。
式链接控制包的有无、前端CRC的有无等等。从基本 性能上来看,这两种总线都可以应用与嵌入式系统的 设计,但其各有侧重,各有特点。
收稿日期:2009.09。11
作者简介:梁小虎(1982一),男,陕西神木人,硕士研究生,研究方向为分布式计算机系统。
万方数据
航空计算技术
第加卷 第3期
2规范体系比较 2.1网络分层模型
2010年5月
粱小虎等:高速串行总线RapidIO与PCI Express协议分析比较
·129·
器件,主器件可以是处理器、DSP、全局共享内存等。 在系统启动时,主器件通过枚举的方式,负责整个系统 的发现和初始化。系统中的多个端点器件做主器件可 相互作为冗余备份,当上电时两个主器件开始枚举,当 相互发现对方时优先级高的主机继续承担枚举任务。 而优先级低的主机停止枚举,当枚举到系统的其他部 件时,系统枚举结束。
在中间层定义中,RapidlO协议定义为传输层。 RapidlO支持8 bit或16 bit器件ID,因此一个RapidIO 网络最多可容纳256或65 536个终端器件。RapidIO 支持广播或组播,每个终端器件除了独有的器件ID 外,还可配置广播或组播ID。PCI Express协议定义为 数据链路层,其功能设置基本对应与RapidlO协议物
3深层协议比较
万方数据
3.1流控方式 Rapid IO链路层定义了三个流控制规则:接收器
将有效缓冲区通过控制符号报告给发送器的信任规 则;接收器在没有有效缓冲区时的重试规则;接收器发 送请求插入空闲的抑制规则。PCI Express的流控机制 是只有在接受设备有虚拟信道缓冲区空间接受数据包 时,才通过链路发送。流控制是硬件自动管理的,对于 软件透明。接受设备会定期发送一种流控制数据包给 发送设备,该数据包中含有流控制信用信息,来更新发 送器关于接受器虚拟信道缓冲区还有多少可用空间的 信息。
在物理层定义中,RapidIO串行物理层电器接口使 用差分电流量控制基于802.3XAUI规范的驱动器,而 PCI Express协议的电器接口采用高速的低压差分信 号(LVDS)的驱动器和接收器;RapidlO协议在每个方 向上支持一个差分对,称为1通道,或支持四个并列的 串行差分对,称为4通道。PCI Express链接可以配置 为x1,)【2,x4,X8,X12,X16和X32信道宽度,通过增 加收发数据信号对而形成多个信道;RapidIO协议支持 每通道1.25 G,2.5 G和3.125 G波特率,数据速率分 别为1.0 Gbps,2.0 Gbps和2.5 Gbps。PCI Express在 初始的信号频率条件下,可以达到技术标准规定的 2.5 。都采用8B/10B编码方案将发送时钟嵌入到数 据中。
万方数据
理层中的流量控制和错误管理。 在最高层定义中,RapidIO协议定义为逻辑层,定
义了全部协议和包的格式,为端点器件发起和完成事 务提供必要的信息。RapidIO包由包头、可选的载荷数 据和16 bit CRC校验组成。逻辑层目前支持2种标 准:直接IO/DMA、消息传递。PCI Express协议定义为 处理层,处理层主要负责生成出站TLP(出处理层数据 包)和接收站rIILP流量。支持用于非报告事物的分离 事物协议,实现虚拟通道的管理和支持服务质量 (QoS)。两种高速串行总线都采用了包交换技术,但 是RapidtO采用的是小包传输,数据包最大有效载荷 长度为256 Byte,并且支持多种打包方式,可以有效提 高打包效率,这就可以充分满足嵌入式系统对实时性 的要求,而PCI Express协议数据包最大有效载荷长度 为4 096 Byte,这个特性可以应用与包含高速图形卡、高 速以太网等要求的嵌入式系统的大数据传输的连接。
·130·
航空计算技术
第40卷 第3期
器可以借此检查链路层错误。如果接受器查出错误, 会通知发送器数据包有错,发送器自动重发该包以纠 正错误。
针对嵌入式的目标应用,Rapid IO明确定义了链 路间直接确认,具有很强的错误监测与恢复能力。而 PCI Express对于错误发现的关注要多于对错误的恢 复,对于传输数据有效性有要求的系统,它需要回读数 据,效率较低。在一些对错误修正要求不严格的嵌入 式系统中可以应用,以达到降低成本和设计复杂度的 要求。
文章编号:1671—654X(2010)03.0127.04
引言 随着嵌入式系统的不断发展,对高性能的要求不
断强化,更先进的处理器架构和高速缓存的出现,使处 理器的性能得到很大提高,但是,处理器总线频率的增 长速度相对于处理器的发展相差很大。处理器速率的 增加虽然可以提升系统的数据处理速度,但是却无助 于提升处理器与其他芯片或部件的通讯速度,从而成 为嵌入式系统性能提高的新的瓶颈。在这种情况下, 高速串行总线成为解决问题、提高系统性能的选择。 而在高速串行总线中有代表意义的两种总线协议就是 RapidlO和PCI Express。
PCI Express串行总线的拓扑结构主要为树形结 构,系统中的主要组件包括一个根联合体,若干交换器 和端点设备。根联合体指的是连接CPU和存储子系 统及PCI Express结构的设备。它可能支持一个或者 多个PCI Express端口。交换器可以看做由两个或多 个逻辑PCI.PCI桥组成,每个桥与一个交换器端口相 连。交换器以类似PCI.PCI桥的方式,利用基于存储 器、IO或配置地址的路由方法转发数据包。端点设备 是不同于根节点和交换器的其他设备,这些设备是 PCI Express事物的请求者或完成者。在配置开始时, 根联合体通过交换器以枚举的方式对端点设备逐一进 行配置。
Rapid IO支持丰富的维护和错误管理的功能集, 允许初始化系统发现、配置、监测和恢复。其机制是: 如果一个包不在确认队列或者检测到错误的CRC,将 会发出控制符号来同步发送和接受双方并重新发送信 息包;当一个包丢失时,看门狗电路将报错并进入自动 恢复状态机尝试重新同步和重发。如果一次传输多次 传输失败,Rapid IO硬件将会产生中断消息给系统管 理器,并请求更高级的软件错误恢复机制。PCI Ex— press的错误管理机制是:在每个发送的数据包中嵌入 CRC校验字段,以支持链路层的错误检查协议,接受
RapidlO技术最初是Mercury Computing公司为下 一代高速嵌入式处理的前端总线开发的专用结构,目 前由RapidlO行业协会监管。RapidlO针对嵌入式系 统设备的应用设计,被定义为嵌入式系统芯片到芯片、
板到板、机架到机架的高性能互连技术。 PCI Express(亦称PCIe)是由Intel公司所开发。
Rapid IO的流量控制机制可以很好地满足嵌入式 系统应用,它针对不同的应用提供了三种规则,同时注 重提高效率和降低复杂度。而PCI Express采用机制 相对简单且软件透明的流控机制,降低实现和应用的 技术门槛,可以应用于一些简单的嵌入式系统中。 3.2服务质量
Rapid IO的服务质量通过逻辑层的事务请求流和 物理层的优先级机制配合实现。一个事务请求流是一 个资源节点和目的节点问的操作队列,两个终端节点 间可以有多个流。维护事务不属于流的部分,但在通 过交换结构时维护事务不能越过比它优先级高或者相 同的事务。响应也不是流的一部分。且响应之间没有 次序。Rapid IO允许在两个终端间的流划分优先级, 即高优先级的事务可以越过低优先级的事务,但两端 点间的流是无序的。PCI Express的服务质量是通过流 量类别(TC)和虚拟通道(VC)实现的。TC不同的数 据包能以不同的优先级通过交换结构,从而使性能不 同。TC是在数据包内发送一个TLP头字段,在点对点 通过路由设备时并未改变。本地应用程序或系统软件 应根据性能要求确定某个数据包应使用什么TC标 志。VC是物理缓冲区,它通过使用发送和接收器虚拟 信道缓冲区,提供一种在物理链路上支持多个独立逻 辑数据流的手段。 3.3错误管理
1基本性能比较 下表是两种高速串行总线总体性能的比较。
RapidlO和PCI Express总体性能比较表
特征蓑篓袭蓥…用.熊蓉羹鏊詈 … 釜壕样<1 KB熊蓉…旒g眦rog
通过对两种高速串行总线基本性能的比较,我们 可以发现它们有很多共性,如高的传输速率、对软件依 赖低、可以应用于芯片到芯片和背板的互连等,但是它 们的不同之处也是显而易见的,如最大有效载荷、嵌入
RapidIO协议采用3层分级体系结构,即物理层、 传输层、逻辑层。其结构图如图1所示。
逻辑层 规范
传榆层 规范
物理层 规范
图1 RapidIO网络分层
PCI Express协议也定义为三层体系结构,分别为 物理层、数据链路层、处理层。其结构图如图2所示。
事务层
…E!窭翌匹 数据链路层
图2 PCI Express总线层次体系结构
第40卷第3期 2010年5月
航空计算技术 Aeronautical Computing Technique
V01.40 No.3 May.2010
相关文档
最新文档
