雨水情监测系统

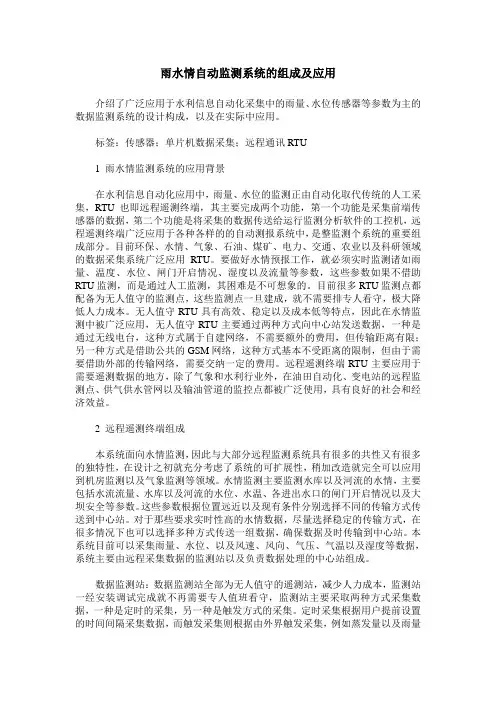

雨水情自动监测系统的组成及应用
雨水情自动监测系统的组成及应用介绍了广泛应用于水利信息自动化采集中的雨量、水位传感器等参数为主的数据监测系统的设计构成,以及在实际中应用。
标签:传感器;单片机数据采集;远程通讯RTU1 雨水情监测系统的应用背景在水利信息自动化应用中,雨量、水位的监测正由自动化取代传统的人工采集,RTU也即远程遥测终端,其主要完成两个功能,第一个功能是采集前端传感器的数据,第二个功能是将采集的数据传送给运行监测分析软件的工控机,远程遥测终端广泛应用于各种各样的的自动测报系统中,是整监测个系统的重要组成部分。
目前环保、水情、气象、石油、煤矿、电力、交通、农业以及科研领域的数据采集系统广泛应用RTU。
要做好水情预报工作,就必须实时监测诸如雨量、温度、水位、闸门开启情况、湿度以及流量等参数,这些参数如果不借助RTU监测,而是通过人工监测,其困难是不可想象的。
目前很多RTU监测点都配备为无人值守的监测点,这些监测点一旦建成,就不需要排专人看守,极大降低人力成本。
无人值守RTU具有高效、稳定以及成本低等特点,因此在水情监测中被广泛应用,无人值守RTU主要通过两种方式向中心站发送数据,一种是通过无线电台,这种方式属于自建网络,不需要额外的费用,但传输距离有限;另一种方式是借助公共的GSM网络,这种方式基本不受距离的限制,但由于需要借助外部的传输网络,需要交纳一定的费用。
远程遥测终端RTU主要应用于需要遥测数据的地方,除了气象和水利行业外,在油田自动化、变电站的远程监测点、供气供水管网以及输油管道的监控点都被广泛使用,具有良好的社会和经济效益。
2 远程遥测终端组成本系统面向水情监测,因此与大部分远程监测系统具有很多的共性又有很多的独特性,在设计之初就充分考虑了系统的可扩展性,稍加改造就完全可以应用到机房监测以及气象监测等领域。
水情监测主要监测水库以及河流的水情,主要包括水流流量、水库以及河流的水位、水温、各进出水口的闸门开启情况以及大坝安全等参数。
水位、降雨量监控系统
无线传输由于带宽有限,只能传输现场拍摄的照片。
1) 雨水情监测终端主要包含以下设备:
序号 设备名称
功能描述
1
低功耗测控终端
采集、传输水位、降雨量数据、传输现场照片
2
电源避雷器
3
信号避雷器
5
4
太阳能充电控制保护器 控制设备供电,保护蓄电池。
5
SIM 卡
2)供电电源: 序号 设备名称
功能描述
1
太阳能电池板
3.4.1 雨水情监测终端 ...................................................................................................................9 3.4.2 太阳能供电系统介绍 ........................................................................................................ 11 3.4.3 水位计................................................................................................................................12 3.4.4 工业照相机.........................................................................................................................13 3.4.5 网络摄像机.......................................................................................................................机。 4) 水库管理局分中心:可以实时显示并存储所管辖的各水库的水位数据、降
水库水雨情自动测报系统方案 (4)
水库水雨情自动测报系统方案简介水库水雨情自动测报系统是一种用于定期自动监测水库水位和降雨情况的系统。
通过安装在水库周边的传感器和自动化设备,系统能够实时收集水库水位和降雨数据,并通过网络将数据传输到中央服务器,以便进行数据分析和监控。
这种系统能够提供准确的水库水雨情数据,方便水库管理人员和相关部门进行决策和应对突发事件。
系统组成水库水雨情自动测报系统主要包括传感器、数据采集装置、通信设备、中央服务器和数据分析软件等组成部分。
1. 传感器传感器是用于测量水库水位和降雨量的装置。
常用的水位传感器包括压力传感器和浮子传感器,能够准确测量水位高度。
降雨传感器则可以测量雨水的降落量。
2. 数据采集装置数据采集装置是用于接收传感器采集的数据,并进行处理和存储的设备。
它可以通过串口、以太网等方式与传感器以及其他设备进行连接,采集数据并进行实时处理。
数据采集装置还可以具备报警功能,当水位或降雨量超过预设阈值时,可以发送报警消息到中央服务器或相关人员。
3. 通信设备通信设备是实现数据传输的关键组件,它可以将采集到的数据通过无线网络或有线网络传输到中央服务器。
常用的通信设备包括无线传输模块、以太网模块等。
4. 中央服务器中央服务器是用于接收、存储和分析数据的设备。
它可以通过网络与数据采集装置进行通信,接收实时数据并存储在数据库中。
中央服务器还可以提供数据查询、报表生成、远程监控等功能。
5. 数据分析软件数据分析软件是用于对采集的数据进行分析和处理的工具。
通过对水库水位和降雨数据的分析,可以提供给水库管理人员重要的决策依据。
数据分析软件还可以生成各种报表和图表,用于数据展示和数据可视化。
系统工作原理水库水雨情自动测报系统的工作原理如下:1.传感器实时采集水库水位和降雨数据,并传输给数据采集装置。
2.数据采集装置接收并处理传感器数据,存储到本地数据库中。
3.数据采集装置将处理后的数据通过通信设备传输到中央服务器。
4.中央服务器接收并存储数据,并进行实时监控和分析。

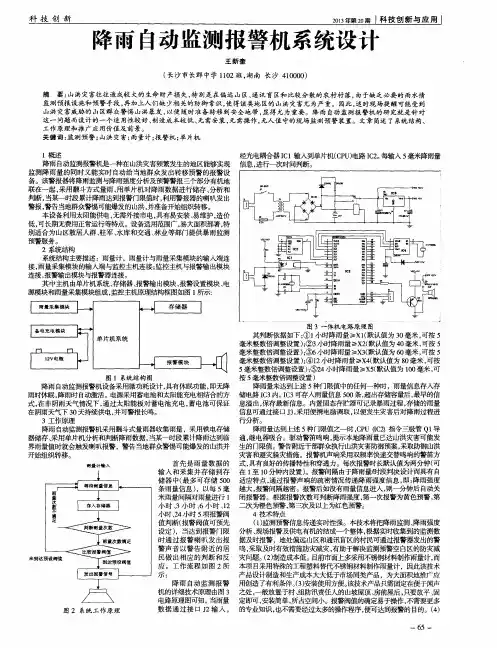

降雨自动监测报警机系统设计
监 测预 报 设 施 和预 警 手段 , 再加 上 人 们 缺 少相 关 的防 御 常识 , 使 得 该 类地 区的 山 洪 灾害 尤为 严 重 。因 此 , 适 时 现 场提 醒 可 能受 到 山洪 灾害威 胁 的 山 区群 众 警惕 山洪暴 发 , 以便 随 时准 备 转移 到 安 全 地 带 , 显得 尤 为重 要 。 降 雨 自动 监 测报 警 机 的研 究就 是针 对 这一 问题 而设计的一个适用性较好 、 制造成本较低、 无需安装 , 无需操作, 无人值 守的现场监测预警装置。文章 简述 了系统结构、 工 作 原理 和推 广应 用 价值 及 前 景 。 关键词: 监测预警 ; 山洪 灾 害 ; 雨量计; 报警机 ; 单 片机
图 1 系统结构 图 按5 毫米 整数倍调整 设置 ) 降雨 自动监测报警机设备采用微功耗设计, 具有休眠功能 , 即无降 降雨量未达到上述 5 种门限值中的任何一种时,雨量信息存入存 雨时休眠, 降雨时 自动激活。电源采用蓄电池和太阳能充电相结合的方 储 电路 I C 3 内。 I C 3 可存人雨量信息 5 0 0 条, 超出存储容量后, 最早的信 式, 在非 阴雨天气情况下 , 通过太 阳能板对蓄电池充电, 蓄电池可保证 息溢出, 保存最新信息。内置固态存贮器可记录暴雨过程 , 存储的雨量 信息可通过接 口J 3 , 采用便携电脑调取 , 以便发生灾害后对降雨过程进 在阴雨天气下 3 0天持续供电, 并可警报长鸣。 3工作原 理 行分析 。 降雨量达到上述 5 种I ' q g 艮 值之一时, C P U( t c 2 ) 指令三极管 O 1 导 降雨 自动监测报警机采用翻斗式量雨器收集雨量 ,采用铁电存储 器储存 、 采用单片机分析和判断降雨数据 , 当某一时段累计降雨达到临 通, 继电器吸合。驱动警笛鸣响, 提示本地降雨量 已达山洪灾害可能发 界雨量值时就会触发喇叭报警,警告当地群众警惕可能爆发的山洪并 生的门限值。 警告附近干部群众执行山洪灾害防御预案, 采取防御山洪 灾害和避灾躲灾措施。报警机声响采用双频率快速交替鸣响的警笛方 开始组织 转移 。 首 先 是雨 量数 据 的 式 , 具有 良好 的传播特 性和穿 透力 。每次报警 时长默 认值 为两分 钟( 可 雨量计输入 至1 0 分钟内设置) 。报警间隔由于降雨量耐 段判决谢 十 而具有 自 输入和采集并存储 到存 在 1 储器 中( 最多可存储 5 0 0 适应特点 , 通过报警声响的疏密情况传递降雨强度信息 , 即: 降雨强度 报警 间隔 越密 。报 警后 如没有雨量 信息进 入 , 则一 分钟 后 自动 关 条雨量信息 ) ,以每 5 毫 越大 , 米 雨量 间隔对雨量进 行 1 闭报警器。根据报警次数可判断降雨强度 , 第一次报警为黄色预警 , 第 , J 、 时、 3, J 、 时、 6/ J 、 时、 1 2 二次为橙 色预警 , 第 三次及 以上 为红色预 警。 小时、 2 4 小时 5 项 报警 阀 4技术特 点 值判断( 报警阀值可预先 ( 1 ) 监测预警信 息传递实时性强。本技术将把降雨监测 、 降雨强度 设定) ,当达 到报警 门限 分析、 现场报警及供电有机的结成一个整体 , 根据实时收集到的监测数 时通过报警喇叭发出报 据及时报警 ,地处偏远山区和通讯盲区的村民可通过报警器发出的警 警声音 以警告附近的居 鸣, 采取及时有效措施防灾减灾, 有助于解决监测预警空白区的防灾减 民做 出相应的判 断和反 灾问题。 ( 2 ) 制造成本低。目 前市面上多采用不锈钢材料制作雨量计, 而 应 。工 作 流 程 如 图 2 所 本项 目 采用特殊的工程塑料替代不锈钢材料制作雨量计 ,因此该技术 示: 产品设计制造和生产成本大大低于市场同类产品,为大面积地推广应 降雨 自动监测报警 用创造了有利条件。 ( 3 ) 安装使用方便。 该技术产品只需固定在便于闻声 机的详细技术原理由图 3 之处 , 一般放置于村、 组防汛责任人的山坡屋顶、 房前屋后, 只要放平 、 固 电路原理图可知。 当雨量 定即可, 安装简单 , 所 占空间小。报警阀值的确定易于操作, 不需要更多 数据通过接 口 J 2输入 , 的专业知识 , 也不需要经过太多的操作程序 , 便可达到报警的目的。( 4 ) 图 2 系统 工 作原 理

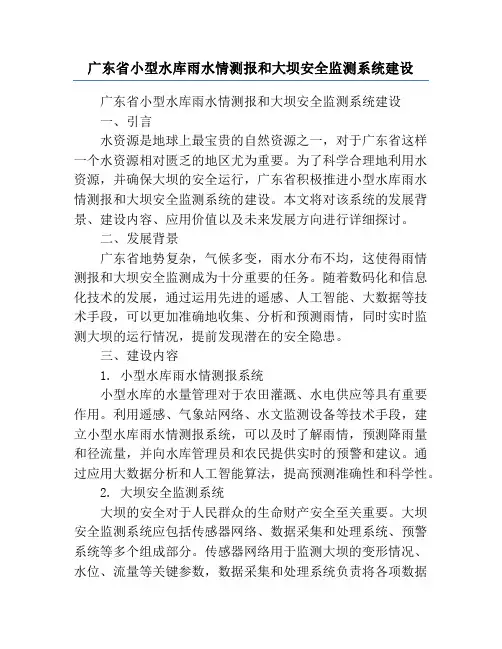

广东省小型水库雨水情测报和大坝安全监测系统建设
广东省小型水库雨水情测报和大坝安全监测系统建设广东省小型水库雨水情测报和大坝安全监测系统建设一、引言水资源是地球上最宝贵的自然资源之一,对于广东省这样一个水资源相对匮乏的地区尤为重要。
为了科学合理地利用水资源,并确保大坝的安全运行,广东省积极推进小型水库雨水情测报和大坝安全监测系统的建设。
本文将对该系统的发展背景、建设内容、应用价值以及未来发展方向进行详细探讨。
二、发展背景广东省地势复杂,气候多变,雨水分布不均,这使得雨情测报和大坝安全监测成为十分重要的任务。
随着数码化和信息化技术的发展,通过运用先进的遥感、人工智能、大数据等技术手段,可以更加准确地收集、分析和预测雨情,同时实时监测大坝的运行情况,提前发现潜在的安全隐患。
三、建设内容1. 小型水库雨水情测报系统小型水库的水量管理对于农田灌溉、水电供应等具有重要作用。
利用遥感、气象站网络、水文监测设备等技术手段,建立小型水库雨水情测报系统,可以及时了解雨情,预测降雨量和径流量,并向水库管理员和农民提供实时的预警和建议。
通过应用大数据分析和人工智能算法,提高预测准确性和科学性。
2. 大坝安全监测系统大坝的安全对于人民群众的生命财产安全至关重要。
大坝安全监测系统应包括传感器网络、数据采集和处理系统、预警系统等多个组成部分。
传感器网络用于监测大坝的变形情况、水位、流量等关键参数,数据采集和处理系统负责将各项数据进行收集、整理、存储和分析,预警系统则及时向相关责任单位发送报警信息,以便采取及时有效的应急措施。
四、应用价值1. 提高水资源利用效率通过小型水库雨情测报系统,可以更加准确地预测降雨情况,及时调整水库的蓄水和排水计划,确保水资源的合理利用。
减少因降雨过多或不足而导致的灾害和资源浪费,为农田灌溉、城市供水等提供可靠的依据。
2. 预防灾害风险大坝安全监测系统可以实时监测大坝的状态和变形情况,一旦发现异常,及时向有关部门发出预警,以便采取应急措施,降低灾害风险,保护人民的生命财产安全。

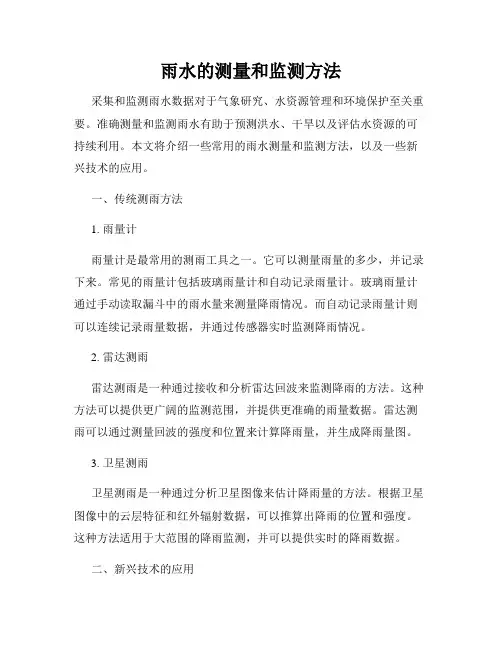

雨水的测量和监测方法
雨水的测量和监测方法采集和监测雨水数据对于气象研究、水资源管理和环境保护至关重要。
准确测量和监测雨水有助于预测洪水、干旱以及评估水资源的可持续利用。
本文将介绍一些常用的雨水测量和监测方法,以及一些新兴技术的应用。
一、传统测雨方法1. 雨量计雨量计是最常用的测雨工具之一。
它可以测量雨量的多少,并记录下来。
常见的雨量计包括玻璃雨量计和自动记录雨量计。
玻璃雨量计通过手动读取漏斗中的雨水量来测量降雨情况。
而自动记录雨量计则可以连续记录雨量数据,并通过传感器实时监测降雨情况。
2. 雷达测雨雷达测雨是一种通过接收和分析雷达回波来监测降雨的方法。
这种方法可以提供更广阔的监测范围,并提供更准确的雨量数据。
雷达测雨可以通过测量回波的强度和位置来计算降雨量,并生成降雨量图。
3. 卫星测雨卫星测雨是一种通过分析卫星图像来估计降雨量的方法。
根据卫星图像中的云层特征和红外辐射数据,可以推算出降雨的位置和强度。
这种方法适用于大范围的降雨监测,并可以提供实时的降雨数据。
二、新兴技术的应用1. 激光测雨激光测雨技术利用激光发射器发射出的激光束与降雨粒子相互作用,通过测量散射光的特征来估计降雨量。
这种方法可以实时监测降雨,并提供高精度的降雨数据。
2. 智能手机应用随着智能手机的普及,一些应用程序可以利用智能手机的传感器来测量和监测雨水。
通过分析陀螺仪、加速计和气压计等传感器的数据,可以推算出降雨情况,并提供实时的降雨报告。
3. 基于物联网的监测系统物联网技术的发展使得雨水测量和监测变得更加简便和精确。
通过部署一系列传感器,可以实时监测降雨情况,并将数据传输到中心服务器进行分析和处理。
这种系统可以实现多个地点的雨水监测,并提供准确的降雨数据。
综上所述,雨水的测量和监测方法多种多样,从传统的雨量计到新兴的激光测雨和物联网技术,不断推动着测雨技术的发展。
选择合适的测雨方法取决于具体的应用场景和需求。
随着技术的进步,我们相信未来的雨水测量和监测将变得更加准确和高效。
雨水监测系统实验报告(3篇)
第1篇一、实验目的本次实验旨在了解和掌握雨水监测系统的基本原理、组成及其在实际应用中的功能。
通过实验,验证系统对雨量、水位、水质等数据的实时监测和预警功能,为我国城市防汛、水资源管理提供技术支持。
二、实验原理雨水监测系统主要由传感器、数据采集模块、数据传输模块、监控平台等组成。
传感器负责采集雨量、水位、水质等数据;数据采集模块将传感器数据转换为数字信号;数据传输模块将数字信号传输至监控平台;监控平台对数据进行处理、分析和预警。
三、实验设备1. 雨量传感器:用于测量降雨量;2. 水位传感器:用于测量水位;3. 水质传感器:用于测量pH值、溶解氧、浊度等指标;4. 数据采集模块:用于将传感器数据转换为数字信号;5. 数据传输模块:用于将数字信号传输至监控平台;6. 监控平台:用于数据展示、分析和预警;7. 实验场地:选择具有一定规模的区域进行实验。
四、实验步骤1. 搭建实验场地,布置传感器、数据采集模块、数据传输模块和监控平台;2. 连接传感器与数据采集模块,确保数据采集模块能够实时接收传感器数据;3. 将数据采集模块与数据传输模块连接,实现数据传输;4. 将数据传输模块与监控平台连接,确保监控平台能够实时接收数据;5. 进行实验,观察系统对雨量、水位、水质等数据的监测和预警功能;6. 记录实验数据,分析实验结果。
五、实验结果与分析1. 雨量监测:实验结果显示,雨量传感器能够准确测量降雨量,数据采集模块能够实时接收传感器数据,并传输至监控平台。
监控平台能够实时显示降雨量数据,并根据设定的阈值进行预警。
2. 水位监测:实验结果显示,水位传感器能够准确测量水位,数据采集模块能够实时接收传感器数据,并传输至监控平台。
监控平台能够实时显示水位数据,并根据设定的阈值进行预警。
3. 水质监测:实验结果显示,水质传感器能够准确测量pH值、溶解氧、浊度等指标,数据采集模块能够实时接收传感器数据,并传输至监控平台。
监控平台能够实时显示水质数据,并根据设定的阈值进行预警。
水雨情监测智慧一体杆
水雨情监测智慧一体杆水雨情自动监测系统适用于水利管理部门远程监测水库的水位、降雨量等实时数据,同时支持远程图像监控,为保障水库的适度蓄水和安全度汛提供了准确、及时的现场信息。
一体化雨水情自动监测系统做到了水库水位、雨情的实时监测、实现了水库的信息化管理,在保护人民生命、财产安全方面发挥了重大作用。
系统网络拓扑系统软件功能高度集成,一站俱全通过将雨量传感器、遥测终端、太阳能供电系统等一体化集成,免去了单独购置配件、集成调试的繁琐。
一体化水雨情监测站简化了安装、调试,降低了维护成本,能够合理地利用现场空间,实现项目的高效运转,是一款高性价比的水雨情监测站。
适用场景可广泛用于水文、气象、河道、水库、农林、高速公路、铁路等野外环境,产品设计美观大方,亦可用于城市排水、内涝、海绵城市、美丽乡村等建设项目的雨量监测。
功能特点①降雨量采集精度可达0.2mm ;②标配30W 太阳能电池板、20AH 锂电池,采用低功耗设计,即便连续阴雨天,仍可以工作30天以上;③4G 全网通,支持移动、电信、联通的4G/3G/2G 网络,支持扩展北斗通信;④掉电时数据不丢失,可以保证存储3年以上降雨量数据;⑤采用标准水文监测数据通信规约上报数据。
设备列表序号设备名称数量主要技术参数设备图片1水文遥测终端箱1套尺寸:480*360*200mm ,带防雨帽。
(含RTU 采集终端)2SIM 卡/物联网流量卡1张移动/联通/电信GPRS/CDMA/4G/NB-IOT 网络3雷达/超声波水位计1台输出信号:RS485或4-20mA4雨量筒1台分辨率:0.2mm误差:±2%输出信号:单脉冲/RS4855工业照相机/摄像机(选配)1台像素:130/200万输出信号:RS232/RS4856太阳能电池板1套30W/60W7蓄电池1块24AH12V/65AH12V8立杆及支架1套立杆长3m 或5m (可选)带避雷针。
水库水雨情监测系统
交换机 汇聚路由器 防火墙
网管设备
局域网
服务器
内网工作人员
硬件支持:服务器、音箱、打印机、客户端计算机。 软件支持:操作系统软件、数据库软件。 应用软件:水库水雨情自动监测系统。 网络支持:具备固定IP地址的INTERNET网络。
系统构成及功能
监控中心基本配置示例(需根据实际建设要进行配置)
水库监测终端技术特点
系统构成及功能
GPRS低功耗测控终端(DATA-6311)是为满足水利水文行业遥测需求,
集数据采集、传输、存储功能于一体的遥测终端设备。它以高性能低功耗
ARM微控制器为核心,具备多个传感器接口和通信接口,并内置GPRS传输 模块,功能全面,性能稳定可靠,特别适用于水库水雨情监测现场。
系统构成及功能
监测站终端设备采用太阳能板浮充蓄电池直流供电 技术要求: 1)蓄电池采用铅酸免维护可充电蓄电池。对于高寒地 区,应选用耐低温的蓄电池; 2)太阳能板采用单晶硅太阳能电池组件,最大工作电 压:17V,开路电压:21V。
方式。为防止蓄电池电压过电或欠压现象,应配置相应
太 阳 能 供 电 系 统 设备 功耗
蓄电池 主控箱
低功耗测控终端 (RTU)
雨量筒
雷达水位计
工业照相机
太阳能电池板
系统构成及功能
现场设备集成结构图
无线 网络
GPRS/GSM 网络
测控 终端
水库测控终端 DATA86低功耗测控终端 太阳能充电控制器
信号隔离部分、防雷部分模块
测量 设备
水位计
雨量筒
工业照相机
供电 部分
太阳能电池板板
蓄电池
雨量筒
供电电源:5V、12V、24VDC
雨水情遥测系统常见故障分析和管理维护
雨水情遥测系统常见故障分析和管理维护【摘要】结合大连雨水情实时监测系统运行实际,总结近几年出现的一些故障现象、产生原因,以及遥测系统管理维护方面的一些经验,指出了管理维护的重要性和思路方法,为雨水情遥测系统管理维护人员提供参考。
【关键词】遥测系统;管理维护;故障分析0.前言随着经济社会的发展,雨水情遥测系统是当前我国大力推进的水务现代化建设的重要组成部分之一,为水利及其他涉水部门提供了大量的实时数据,在防汛工作中发挥了重要作用。
结合大连雨水情实时监测系统运行实际,总结近几年出现的一些故障现象、产生原因,以及遥测系统管理维护方面的一些经验,供同行参考。
大连市水利通讯管理中心自2003年建设了雨水情遥测系统,其后不断续建,目前有遥测站点162个,其中水位站40个、雨量站122个。
雨水情遥测系统主要由遥测站、遥测通信网络和中心站组成;遥测站包括RTU、数据采集传感器、供电系统和避雷器物等;中心站设备包括前置机通信处理器、备份通信处理器、存储及备份数据库、实时接收解析处理软件、计算机网络、遥测数据查询软件和相应数据显示、打印设备;遥测通信网络采用水位以GPRS网络通信为主、雨量以GSM通信为主的通信组网方式。
遥测站采用自报、自报确认混合模式,自报分为每个小时定时自报和相应阀值增量自报,同时中心站可以根据实际需要对遥测站点发出召测指令并得到应答信息。
1.遥测系统管理维护的重要性和思路方法随着遥测站点使用年限的增加,故障出现的频率也在增加,因此务必重视系统的日常维护,正确对待出现的故障,树立长期管理维护的思想,是保证雨水情遥测系统长期稳定运行的关键,同时要加大管理维护的培训力度和建设单位的技术支持。
雨水情遥测系统管理维护工作搞的好不好,直接关系到系统的正常使用和社会对该系统的认可度。
2.遥测终端常见故障及管理维护2.1雨量常见故障及管理维护(1)雨量偏小的可能原因:①翻斗转动轴过紧造成翻动不畅,雨量流失;②翻斗雨量调整螺针位置不当;③承雨器口严重变形,致使收集的雨量变小;④降水强度过大导致干簧管反应失灵,致使雨量漏记;⑤雨量信号传输过程中丢失导致雨量偏小。
雨水情自动测报系统管理制度
×××雨水情自动测报系统管理制度×××雨水情自动测报系统包括雨水情自动采集系统和洪水预报系统,雨水情自动采集系统由×××中心站、中继站、雨量水位站和挑沟雨量站、街头雨量站、三庄雨量站、竖旗雨量站、西湖雨量站、陈疃雨量站、奎山雨量水位站等组成;系统采用MG950I电台超短波通讯;中继站、遥测站工作电源采用太阳能电池板供电。
洪水预报系统包括人工干预预报、洪水自动预报和洪水调度三部分。
为确保系统正常运行,规范和加强系统管理工作,特制定《×××雨水情自动测报系统管理制度》如下:1、工作人员须准时上班,坚守岗位,不断加强业务理论学习,严格遵守各项规章制度和纪律。
保持机房和值班室的整洁,文明办公。
认真做好每天的“运行记录”,及时记录并处理各种不正常情况。
对有关设备的运行状态、报警及异常情况等都要做认真巡查并做好记录。
2、对遥测水情数据应妥善保存,不可随意拷贝给其它单位。
每年汛末应将数据库拷贝保存。
不得随意清除前置机、后台机的数据,如万不得已,必须经分管领导同意并备案。
3、所有仪器设备、工具、备品备件,应由专人保管,保管人员必须对工作认真负责,不准擅自外借并严禁私自带出机房。
4、工作人员必须熟悉各设备的操作方法,了解仪器的性能,严格按操作规程及设备说明书的规定,进行各种操作和处理。
仪器设备长时间不用要作好防潮、防尘处理工作,每隔两个月左右将仪器通一次电。
仪器设备不用时,应关闭开关切断电源。
装有电池的仪器在长时间不用时应取出机内电池,以防流液腐蚀设备。
凡因保管不善或操作不当造成仪器丢失或设备损坏,由当事人负责。
5、遇有设备故障,要首先向有关领导报告,并及时查明原因,及时加以排除。
在未明原因前,不允许盲目拆卸设备,检修时必须按有关规程和设备说明书规定进行。
6、在进行一般故障的检修时,不应中断整个系统工作。
降雨自动监测报警机系统设计
降雨自动监测报警机系统设计山洪灾害往往造成较大的生命财产损失,特别是在偏远山区、通讯盲区和比较分散的农村村落,由于缺乏必要的雨水情监测预报设施和预警手段,再加上人们缺少相关的防御常识,使得该类地区的山洪灾害尤为严重。
因此,适时现场提醒可能受到山洪灾害威胁的山区群众警惕山洪暴发,以便随时准备转移到安全地带,显得尤为重要。
降雨自动监测报警机的研究就是针对这一问题而设计的一个适用性较好、制造成本较低、无需安装,无需操作,无人值守的现场监测预警装置。
文章简述了系统结构、工作原理和推广应用价值及前景。
标签:监测预警;山洪灾害;雨量计;报警机;单片机1 概述降雨自动监测报警机是一种在山洪灾害频繁发生的地区能够实现监测降雨量的同时又能实时自动给当地群众发出转移预警的报警设备。
该警报器将降雨监测与降雨强度分析及预警警报三个部分有机地联在一起,采用翻斗方式量雨,用单片机对降雨数据进行储存、分析和判断,当某一时段累计降雨达到报警门限值时,利用警报器的喇叭发出警报,警告当地群众警惕可能爆发的山洪,并准备开始组织转移。
本设备利用太阳能供电,无需外接市电,具有易安装、易维护,造价低,可长期无费用正常运行等特点。
设备适用范围广,易大面积部署,特别适合为山区散居人群、驻军、水库和交通、林业等部门提供暴雨监测预警服务。
2 系统结构系统结构主要描述:雨量计,雨量计与雨量采集模块的输入端连接,雨量采集模块的输入端与监控主机连接;监控主机与报警输出模块连接,报警输出模块与报警器连接。
其中主机由单片机系统、存储器、报警输出模块、报警设置模块、电源模块和雨量采集模块组成,监控主机原理结构框图如图1所示:降雨自动监测报警机设备采用微功耗设计,具有休眠功能,即无降雨时休眠,降雨时自动激活。
电源采用蓄电池和太阳能充电相结合的方式,在非阴雨天气情况下,通过太阳能板对蓄电池充电,蓄电池可保证在阴雨天气下30天持续供电,并可警报长鸣。
3 工作原理降雨自动监测报警机采用翻斗式量雨器收集雨量,采用铁电存储器储存、采用单片机分析和判断降雨数据,当某一时段累计降雨达到临界雨量值时就会触发喇叭报警,警告当地群众警惕可能爆发的山洪并开始组织转移。
