晶间腐蚀试验常用方法
晶间腐蚀方法
![晶间腐蚀方法](https://img.taocdn.com/s3/m/1d9d41b6dd3383c4ba4cd21d.png)
6.4不锈钢局部腐蚀(晶间腐蚀、点蚀)试验结果与对比6.4.1不锈钢晶间腐蚀试验方法1)沸腾硝酸法(E法,用于304、410S、430、409L)目的:检测304(敏化后)和410S、430、409L(热轧态)的耐晶间腐蚀性能;实验条件:试样在65%硝酸溶液中微沸48h(304)或24h(其他);试样情况:试样表面抛光,并用乙醇清洗;检测:测量失重;腐蚀后的特征形貌;标准:GB 4334.32)硫酸-硫酸铜法(用于奥氏体不锈钢304)目的:检测304(敏化后)的耐晶间腐蚀性能;实验条件:试样在CuSO4+H2SO4+铜屑的微沸溶剂中24h(对于≤18%C r的不锈钢);试样情况:试样表面抛光,并用乙醇清洗;检测:测量失重;腐蚀后的金相特征;溶剂配方:100g CuSO4+100ml H2SO4加蒸馏水稀释至1000ml。
标准:GB 4334.2注1:304不锈钢为热轧后再经650℃、2h处理的敏化态,铁素体不锈钢为热轧态。
注2:以上二法对304都适用;对铁素体不锈钢,试验表明:410、430、409L 在硫酸-硫酸铜溶液中试样表面发生较严重的镀铜现象,故仅采用沸腾硝酸法。
因此,为了便于304与其它3种铁素体不锈钢进行耐晶间腐蚀性能的对比分析,以下以沸腾硝酸法为主,此外还要与晶间腐蚀的电化学试验、分析相结合(参6.7)。
图0-1 晶间腐蚀试验装置图0-2 点蚀试验装置(恒温水浴锅)6.7 不锈钢局部腐蚀的电化学分析与对比6.7.1不锈钢晶间腐蚀电化学试验方法主要目的:对不锈钢耐晶间腐蚀的电化学性能的测定和对比分析,与浸泡试验结果相辅相成。
测试项目:用动电位再活化法测得晶间腐蚀的电化学曲线,可得阳极化环和再活化环的最大电流Ia和Ir,并以其比值Ir/Ia作为耐晶间腐蚀性能的度量。
试样状态:304---650o C 2h、空冷;430、410、409L---热轧态;均经机械抛光。
所用仪器:CHI600C电化学分析仪标准:JIS G0580-1986,ASTM G108,GB/T 15260-1994晶间腐蚀电化学测定方法:采用电化学动电位再活化法(EPR):以0.5mol/L的H2SO4为腐蚀介质(30o C),采用双环EPR法,以6V/h的扫描速度从腐蚀电位[约-400mv(SCE)] 极化到+300mv(SCE),一旦达到这个电位则扫描方向反转,以相同速度降低到腐蚀电位。
晶间腐蚀试验方法
![晶间腐蚀试验方法](https://img.taocdn.com/s3/m/50c161a1cd22bcd126fff705cc17552707225e0b.png)
晶间腐蚀试验方法

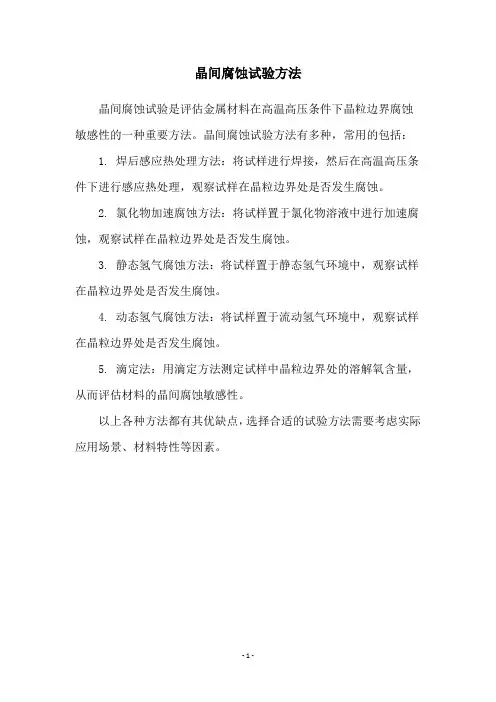

晶间腐蚀试验是评估金属材料在高温高压条件下晶粒边界腐蚀敏感性的一种重要方法。
晶间腐蚀试验方法有多种,常用的包括: 1. 焊后感应热处理方法:将试样进行焊接,然后在高温高压条件下进行感应热处理,观察试样在晶粒边界处是否发生腐蚀。
2. 氯化物加速腐蚀方法:将试样置于氯化物溶液中进行加速腐蚀,观察试样在晶粒边界处是否发生腐蚀。
3. 静态氢气腐蚀方法:将试样置于静态氢气环境中,观察试样在晶粒边界处是否发生腐蚀。
4. 动态氢气腐蚀方法:将试样置于流动氢气环境中,观察试样在晶粒边界处是否发生腐蚀。
5. 滴定法:用滴定方法测定试样中晶粒边界处的溶解氧含量,从而评估材料的晶间腐蚀敏感性。
以上各种方法都有其优缺点,选择合适的试验方法需要考虑实际应用场景、材料特性等因素。
- 1 -。
晶间腐蚀4334e法
![晶间腐蚀4334e法](https://img.taocdn.com/s3/m/5bad1b8dba4cf7ec4afe04a1b0717fd5360cb2b9.png)
晶间腐蚀试验的标准方法之一是GB/T 4334—2020《金属和合金的腐蚀奥氏体及双相(铁素体-奥氏体)不锈钢晶间腐蚀试验方法》。
该标准适用于检验奥氏体不锈钢及铁素体-奥氏体双相不锈钢的晶间腐蚀倾向。
它规定了奥氏体及铁素体-奥氏体(双相)不锈钢晶间腐蚀试验方法的取制样、试验溶液、试验仪器和设备、试验条件和步骤、试验结果评定及试验报告的内容。
这个标准的修订提高了不锈钢晶间腐蚀试验方法标准的科学性、经济性和实用性,有助于指导和规范高铬钼奥氏体不锈钢及双相不锈钢生产和验收,提高我国不锈钢产品的技术性能、安全可靠性及环保性能。
需要注意的是,GB/T 4334标准中的方法E是一种特定的晶间腐蚀试验方法,它通过特定的敏化处理和弯曲试验来评估不锈钢材料的晶间腐蚀敏感性。
此外,GB/T 4334标准还包括了其他几种方法,如方法F(铜-硫酸铜-35%硫酸腐蚀试验方法)和方法G(40%硫酸-硫酸铁腐蚀试验方法),这些方法用于不同类型或条件下的晶间腐蚀测试。
奥氏体不锈钢晶间腐蚀试验
![奥氏体不锈钢晶间腐蚀试验](https://img.taocdn.com/s3/m/bbb581d18bd63186bcebbc80.png)
奥氏体不锈钢晶间腐蚀试验方法一、试验方法:奥氏体不锈钢10%草酸浸蚀试验方法试样在10%的草酸溶液中电解浸蚀后,在显微镜下观察浸蚀表面的金相组织。
二、试样1、取样及制备:1)焊接试样从与产品钢材相同而且焊接工艺也相同的试块上取样,试样应包括母材、热影响区以及焊接金属的表面;2)取样方法:原则上用锯切,如用剪切方法时应通过切削或研磨的方法除去剪切影响部分;3)试样被检查的表面应抛光,以便进行腐蚀和显微组织检验;2、试样的敏化处理1)敏化前和试验前试样用适当的溶剂或洗涤剂(非氯化物)除油并干燥;2)焊接试样直接以焊后状态进行试验。
对焊后还要经过350℃以上热加工的焊接件,试样在焊后还应进行敏化处理。
试样的敏化处理在研磨前进行,敏化处理制度为650℃,保温1小时,空冷。
三、试验方法1、试验溶液:将100克符合GB/T9854的优先级纯草酸溶解于900ml蒸馏水或去离子水中,配置成10%草酸溶液;2、实验仪器和设备:阴极为奥氏体不锈钢制成的钢杯或表面积足够大的钢片,阳极为试样,如用钢片作阴极时要采用适当形状的夹具,使试样保持于试验溶液中,浸蚀电路如图1所示。
1——不锈钢容器2——试样3——直流电源4——变阻器5——电流表6——开关图1 电解浸蚀装置图3、试验条件和步骤:1)把浸蚀试样作阴极,以不锈钢杯或不锈钢片作为阴极,倒入10%草酸溶液,接通电流。
阳极电流密度为1A/cm2,浸蚀时间为90s,浸蚀溶液温度为20℃~50℃。
2)试样浸蚀后,用流水洗净,干燥。
在金相显微镜下观察试样的全部浸蚀表面,放大倍数为200倍~500倍,根据表1、表2和图2~图8判定组织的类别。
3)每次试验使用新的溶液。
4、浸蚀组织的分类1)显示晶界形态浸蚀组织的分类见表1;2)显示凹坑形态浸蚀组织的分类见表2;3)一类阶梯组织和二类混合组织是可接受的组织,其余为不可接受组织。
5、试验报告:试验报告应包括以下内容:1)试验的名称及试验面积尺寸;2)电流密度;3)浸蚀时间和温度;4)浸蚀后的金相照片;5)判定结果。
马氏体不锈钢晶间腐蚀试验方法
![马氏体不锈钢晶间腐蚀试验方法](https://img.taocdn.com/s3/m/9e6a27b0760bf78a6529647d27284b73f24236c8.png)
马氏体不锈钢晶间腐蚀试验方法全文共四篇示例,供读者参考第一篇示例:马氏体不锈钢晶间腐蚀试验方法马氏体不锈钢是一种特殊的不锈钢材料,具有良好的耐蚀性和机械性能。
在特定的环境条件下,马氏体不锈钢仍然可能发生晶间腐蚀现象,从而降低其性能和使用寿命。
对于马氏体不锈钢材料进行晶间腐蚀试验具有重要意义。
本文将介绍马氏体不锈钢晶间腐蚀试验的方法和步骤。
1. 试验样品的制备需要准备一定数量的马氏体不锈钢试验样品。
样品的尺寸和形状应符合相关标准要求,通常为长方形或圆片状。
在制备样品时,需要保证其表面光滑、清洁,并且没有明显的缺陷或损伤。
2. 试验液的选择接下来,需要选择合适的试验液体。
通常情况下,马氏体不锈钢晶间腐蚀试验所使用的试验液为氯化物溶液,如氯化钠溶液或氯化镁溶液。
试验液的浓度和温度也需根据实际情况进行调整,以模拟实际工作环境中可能遇到的腐蚀条件。
3. 试验条件的设定在进行晶间腐蚀试验前,需要设定一定的试验条件。
包括试验液的温度、PH值、搅拌速度等参数。
这些条件对试验结果的准确性和可靠性有重要影响,因此需要严格控制。
4. 试验过程的操作将制备好的样品放入试验液中,按照设定的条件进行试验。
在试验过程中,定期检查样品表面的腐蚀情况,记录相关数据。
5. 试验结果的分析试验结束后,对试样表面进行观察和分析,评估晶间腐蚀程度。
通过观察试样的腐蚀痕迹和形貌,可以判断马氏体不锈钢材料的抗腐蚀性能。
6. 结论与建议根据试验结果,制定相关的结论和建议。
如果发现马氏体不锈钢材料存在晶间腐蚀问题,需要及时采取相应的措施进行改善和提升。
选择合适的材料、表面处理或加工工艺等。
马氏体不锈钢晶间腐蚀试验是评估材料性能和耐蚀性的重要手段。
通过严格控制试验条件和分析试验结果,可以及时发现材料存在的问题,并提出相应的改进建议,以保证材料在实际工作环境中具有良好的性能和可靠性。
第二篇示例:马氏体不锈钢是一种具有优良耐腐蚀性能的不锈钢材料,但在某些特定环境下,仍有可能发生晶间腐蚀现象,降低其使用寿命和性能。
对合金进行晶间腐蚀测试的方法
![对合金进行晶间腐蚀测试的方法](https://img.taocdn.com/s3/m/b67d2845a517866fb84ae45c3b3567ec102ddcd1.png)

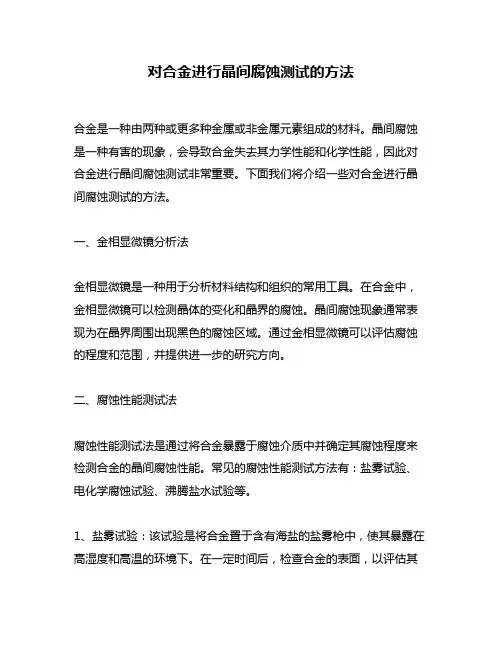

对合金进行晶间腐蚀测试的方法合金是一种由两种或更多种金属或非金属元素组成的材料。
晶间腐蚀是一种有害的现象,会导致合金失去其力学性能和化学性能,因此对合金进行晶间腐蚀测试非常重要。
下面我们将介绍一些对合金进行晶间腐蚀测试的方法。
一、金相显微镜分析法金相显微镜是一种用于分析材料结构和组织的常用工具。
在合金中,金相显微镜可以检测晶体的变化和晶界的腐蚀。
晶间腐蚀现象通常表现为在晶界周围出现黑色的腐蚀区域。
通过金相显微镜可以评估腐蚀的程度和范围,并提供进一步的研究方向。
二、腐蚀性能测试法腐蚀性能测试法是通过将合金暴露于腐蚀介质中并确定其腐蚀程度来检测合金的晶间腐蚀性能。
常见的腐蚀性能测试方法有:盐雾试验、电化学腐蚀试验、沸腾盐水试验等。
1、盐雾试验:该试验是将合金置于含有海盐的盐雾枪中,使其暴露在高湿度和高温的环境下。
在一定时间后,检查合金的表面,以评估其腐蚀程度。
2、电化学腐蚀试验:该试验使用电化学方法来测量合金的腐蚀程度。
通常使用三电极系统,其中样品作为工作电极暴露在腐蚀介质中,而参考电极和计数电极则用于测量电位和电流。
3、沸腾盐水试验:该试验是将合金暴露在沸腾的盐水中,并观察其腐蚀情况。
通常在震荡器中进行试验,以模拟实际环境的机械应力。
以上的腐蚀性能测试方法都可以用来评估合金的晶间腐蚀性能,但是每种方法的适用范围不同,需要根据具体情况选择适当的测试方法。
三、化学浸润法化学浸润法是一种用于检测合金腐蚀程度和晶间腐蚀的方法。
该方法是将合金浸入一种含有可溶性化学剂的溶液中,化学剂会针对含有晶界区域的合金区域进行显色反应。
通过显色反应的强度和位置,可以评估合金的腐蚀程度和晶间腐蚀情况,进而对材料进行分析和研究。
综合以上,金相显微镜、腐蚀性能测试法和化学浸润法都是常用的对合金进行晶间腐蚀测试的方法。
在使用这些方法进行测试时,需要根据具体材料和测试要求选择合适的方法,并严格遵守实验安全和环境保护规定。
不锈钢晶间腐蚀试验方法
![不锈钢晶间腐蚀试验方法](https://img.taocdn.com/s3/m/7b9dc52d53d380eb6294dd88d0d233d4b04e3f66.png)
不锈钢晶间腐蚀试验方法标题:重新解释不锈钢晶间腐蚀试验方法引言:不锈钢晶间腐蚀试验是一种常用的测试方法,用于评估不锈钢的抗晶间腐蚀性能。
然而,传统的试验方法在实际应用中存在一些局限性。
本文将重新解释不锈钢晶间腐蚀试验方法,旨在提供更全面、深刻和灵活的理解。
第一部分:不锈钢晶间腐蚀简介1.1 不锈钢晶间腐蚀的定义和机理1.2 不锈钢晶间腐蚀对材料性能的影响第二部分:传统的不锈钢晶间腐蚀试验方法2.1 敏感性评定法2.1.1 铜硫酸盐法2.1.2 纳氏试剂法2.2 静电位试验法2.3 金相显微镜观察法2.4 温度梯度法第三部分:重新解释不锈钢晶间腐蚀试验方法的关键点3.1 试剂的选择和制备3.2 试样的制备和处理3.3 试验条件的优化3.3.1 温度条件3.3.2 电位条件3.4 试验结果的分析和评估第四部分:改进的不锈钢晶间腐蚀试验方法4.1 利用先进材料表征技术4.1.1 扫描电子显微镜(SEM)分析4.1.2 能谱分析(EDS)4.1.3 原子力显微镜(AFM)分析4.2 基于计算机模拟的试验方法4.2.1 分子动力学模拟4.2.2 密度泛函理论模拟结论:通过重新解释不锈钢晶间腐蚀试验方法,我们可以更全面、深刻和灵活地评估不锈钢的抗晶间腐蚀性能。
传统的试验方法在试剂选择、试样处理和试验条件优化等方面存在一些限制,而利用先进的材料表征技术和基于计算机模拟的试验方法可以弥补这些限制。
进一步的研究和创新将有助于提高不锈钢晶间腐蚀试验方法的准确性和可靠性。
观点和理解:在一个快速发展的现代社会中,不锈钢晶间腐蚀试验方法的重新解释是非常重要的。
这些方法不仅对于材料科学和工程领域的研究人员具有重要意义,而且对于工业应用中使用不锈钢的厂商和用户也至关重要。
通过更加准确地评估不锈钢的抗晶间腐蚀性能,我们可以选择合适的材料,提高产品质量,并增加设备的使用寿命。
通过重新解释不锈钢晶间腐蚀试验方法,我们可以更好地理解不锈钢在实际应用中可能遇到的腐蚀问题。
晶间腐蚀检验方法
![晶间腐蚀检验方法](https://img.taocdn.com/s3/m/66d62c020740be1e650e9ad2.png)
不锈钢硫酸-硫酸铁腐蚀试验方法(GB4334.2-84)适用于将奥氏体不锈钢在硫酸-硫酸铁溶液中煮沸试验后,以腐蚀率评定晶间腐蚀倾向的一种试验方法。
试验步骤:1)将硫酸用蒸馏水或去离子水配制成50±0.3%(质量百分比)的硫酸溶液,然后取该溶液600ml加入25g硫酸铁加热溶解配制成试验溶液。
2)测量试样尺寸,计算试样面积(取三位有效数字)。
3)试验前后称质量(准确到1mg)。
4)溶液量按试样表面积计算,其量不小于20ml/cm2。
每次试验用新的溶液。
5)试样放在试验溶液中用玻璃支架保持于溶液中部,连续沸煮沸120h。
每一容器内只放一个试样。
6)试验后取出试样,在流水中用软刷子刷掉表面的腐蚀产物,洗净、干燥、称重。
试验结果以腐蚀率评定为W前-W后腐蚀率=──────(g/m2.h)St式中W前──试验前试样的质量(g);W后──试验后试样的质量(g);S──试样的表面积;t──试验时间(h)。
(3)不锈钢65%硝酸腐蚀试验方法(GB4334.3-84)适用于将奥氏体不锈钢在65%硝酸溶液中煮沸试验后,以腐蚀率评定晶间腐蚀倾向的试验方法。
试验步骤:1)试验溶液的配制将硝酸用蒸馏水或去离子水配制成65±0.2%(质量百分比)的硫酸溶液。
2)、3)、4)同硫酸-硫酸铁试验方法。
5)每周期连续煮沸48h,试验五个周期。
试验结果以腐蚀率评定,同硫酸-硫酸铁试验方法。
焊接试样发现刀状腐蚀即为具有晶间腐蚀倾向,性质可疑时,可用金相法判定。
(4)不锈钢硝酸-氢氟酸腐蚀试验方法(GB4334.4-84)适用于检验含钼奥氏体不锈钢的晶间腐蚀倾向。
用在70℃、10%硝酸-3%氢氟酸溶液中的腐蚀率的比值来判定晶间腐蚀倾向。
试验步骤:1)试验溶液:将硝酸和氢氟酸试剂,用蒸馏水或去离子水配制成质量分数为10%的硝酸-3%的氢氟酸试验溶液。
2)、3)同硫酸-硫酸铁试验方法。
4)将支架放入容器中,溶液量按试样表面积计算,其量不少于10ml/cm2。
晶间腐蚀标准
![晶间腐蚀标准](https://img.taocdn.com/s3/m/d40118209a6648d7c1c708a1284ac850ac020444.png)
晶间腐蚀是局部腐蚀的一种。
沿着金属晶粒间的分界面向内部扩展的腐蚀。
主要由于晶粒表面和内部间化学成分的差异以及晶界杂质或内应力的存在。
晶间腐蚀破坏晶粒间的结合,大大降低金属的机械强度。
而且腐蚀发生后金属和合金的表面仍保持一定的金属光泽,看不出被破坏的迹象,但晶粒间结合力显著减弱,力学性能恶化, 不能经受敲击,所以是一种很危险的腐蚀。
通常出现于黄铜、硬铝合金和一些不锈钢、镍基合金中。
不锈钢焊缝的晶间腐蚀是化学工业的一个重大问题。
国内和国际上现有关于晶间腐蚀的试验标准主要有以下几种方法:
1.锈钢晶间腐蚀敏感性试验方法标准
2.奥氏体不锈钢晶间腐蚀标准方法
3.不锈钢耐晶间腐蚀的测定
4.铁素体不锈钢晶间腐蚀敏感性检测
5.镍合金晶间腐蚀敏感性试验方法标准
6.不锈钢压力容器晶间腐蚀敏感性检验
7.船用不锈钢焊接接头晶间腐蚀试验方法
8.铝合金晶间腐蚀试验方法质量损失法
9.锻造高镍铬轴承合金晶间腐蚀敏感性的检查用标准试验方法
10.铝合金晶间腐蚀测定方法
11.尿素级超低碳铬镍鈅奥氏体不锈钢晶间腐蚀倾向试验。
不锈钢晶间腐蚀试验标准
![不锈钢晶间腐蚀试验标准](https://img.taocdn.com/s3/m/a25fa09729ea81c758f5f61fb7360b4c2f3f2a4c.png)
不锈钢晶间腐蚀试验标准
一、化学成分
不锈钢的化学成分是影响其晶间腐蚀敏感性的重要因素。
标准中规定了不锈钢的化学成分,包括碳、硅、锰、磷、硫、铬、镍、钼等元素的含量。
对于不同的不锈钢材料,其化学成分可能会有所不同,因此在试验过程中需要根据材料的具体情况进行调整。
二、热处理要求
热处理是影响不锈钢晶间腐蚀敏感性的另一个重要因素。
标准中规定了不锈钢的热处理要求,包括加热温度、保温时间、冷却方式等。
热处理不当可能会导致不锈钢的晶间腐蚀敏感性增加,因此在试验过程中需要严格遵守热处理要求。
三、检测方法
不锈钢晶间腐蚀试验的检测方法包括金相法、SEM法、AES法等。
其中,金相法是最常用的方法之一,其通过观察金相组织的变化来判断不锈钢的晶间腐蚀敏感性。
SEM法和AES法则是在金相法的基础上进行更精确的分析和判断。
在试验过程中,需要根据具体情况选择合适的检测方法。
四、应用范围
不锈钢晶间腐蚀试验标准适用于各种类型的不锈钢材料,包括奥氏体不锈钢、铁素体不锈钢、马氏体不锈钢等。
通过该试验可以评估不锈钢在特定环境下的耐晶间腐蚀性能,为材料的选择和使用提供参考。
同时,该试验还可以用于评估不锈钢热处理工艺的正确性和材料的质量控制等方面。
晶间腐蚀试验
![晶间腐蚀试验](https://img.taocdn.com/s3/m/ea8da799a48da0116c175f0e7cd184254b351bb4.png)
晶间腐蚀试验1. 引言晶间腐蚀是一种在金属晶界附近发生的一种腐蚀现象,它通常会导致金属材料强度下降和断裂风险增加。
晶间腐蚀的发生与金属的化学成分、晶体结构以及环境条件等相关。
为了对金属材料的抗晶间腐蚀性能进行评估,需要进行晶间腐蚀试验。
本文将介绍晶间腐蚀试验的目的、试验方法、试验结果的分析以及对试验结果的讨论。
2. 试验目的晶间腐蚀试验的目的是评估金属材料在特定环境条件下的抗晶间腐蚀性能,为材料的选择和工程设计提供依据。
3. 试验方法3.1 材料准备选取符合试验要求的金属材料样品。
根据试验需要,样品应具有明确的化学成分和晶体结构。
3.2 试验装置搭建适当的试验装置,包括腐蚀液的储存容器、试样支架、电极系统等。
3.3 试验参数设置设置合适的试验参数,包括腐蚀液的温度、pH值、腐蚀试验时间等。
3.4 试验步骤•将金属材料样品切割成合适的尺寸。
•清洗样品,除去表面的污垢和氧化物。
•将样品放置在试验装置中,并加入预定量的腐蚀液。
•开始试验,记录试验时间和试验条件。
•在试验结束后,取出样品,进行表面观察和性能测试。
4. 试验结果分析通过对试验样品的表面观察和性能测试结果,可以对晶间腐蚀的程度和影响因素进行分析。
4.1 表面观察观察样品表面是否出现腐蚀现象,包括晶间腐蚀的腐蚀坑、溶洞、裂纹等。
4.2 性能测试进行相关性能测试,如拉伸试验、硬度测试等,评估晶间腐蚀对材料性能的影响。
5. 试验结果讨论根据试验结果的分析,讨论晶间腐蚀的可能原因和影响因素,为后续的材料选择和设计提供参考。
6. 结论经过晶间腐蚀试验,对金属材料的抗晶间腐蚀性能进行了评估和分析。
试验结果表明,在特定环境条件下,材料的晶间腐蚀程度和影响因素具有一定的规律性。
根据试验结果的讨论,可以为材料的选用和工程设计提供重要的依据。
参考文献1.Smith J., et al. (2010). Intergranular Corrosion in Metals. Journal of Materials Science and Technology, 5(2), 326-340.2.ASTM G28-02. (2002). Standard Test Methods for Detecting Susceptibility to Intergranular Corrosion in Wrought, Nickel-Rich, Chromium-Bearing Alloys.3.Gonzalez-Rodriguez J., et al. (2015). Evaluation of Intergranular Corrosion Susceptibility of Stainless Steel Weldments Using the Electrochemical Potencial Re–Activation.4.王晓明,李建中,冯亮,等. (2009). 镁合金晶间腐蚀研究进展[J]. 中国有色金属学报, 19(11), 1923-1933.。
不锈钢复合板复层晶间腐蚀试验方法和标准
![不锈钢复合板复层晶间腐蚀试验方法和标准](https://img.taocdn.com/s3/m/b50b83703a3567ec102de2bd960590c69ec3d83c.png)
不锈钢复合板复层晶间腐蚀试验方法和标准不锈钢复合板是一种类似钢板的结构,它是将不同层材料组合在一起,并形成一种复合结构的板材,这种复合板材具有良好的耐腐蚀性。
不锈钢复合板的主要组成成分如下:钢板固定层、高质量不锈钢保护层和表面涂层。
由于不锈钢复合板连接面采用钉子连接结构,存在晶间腐蚀危险,为此必须提供有效的试验方法和标准来确保不锈钢复合板的使用寿命和安全性。
一、不锈钢复合板晶间腐蚀试验方法1.备试样:将不锈钢复合板样根据相应的尺寸剪切出来,形成与试验要求大小的试样,同时将钢板的边缘处理好,形成平整的边角。
2.开裂检测:裂纹检测采用万能试验机进行测试,将试样放置在试验机上,测量其介电常数以判断试样是否存在裂纹等损伤。
3.蚀试验:通过将试样暴露在恒定温度、恒定盐度的溶液中,以模拟真实的环境条件,然后定期测量溶液中的pH值和电导率等指标,以确定腐蚀损害程度。
二、不锈钢复合板晶间腐蚀标准1.蚀损害水平:对于不锈钢复合板材,采用恒定温度和恒定盐度的溶液进行腐蚀试验,如果腐蚀损害太严重,则不合格;2.疲劳性能:在实际使用中,由于受到动态荷载和负荷的影响,不锈钢复合板可能会造成疲劳损伤,所以,在试验时,应采用充分的实验数据,以模拟实际的使用情况,以确保其在复杂工况下的使用寿命和抗疲劳性能。
三、总结不锈钢复合板是一种类似钢板的结构,它是将不同层材料组合在一起,并形成一种复合结构的板材,这种复合板材具有良好的耐腐蚀性。
由于其采用钉子连接结构,存在晶间腐蚀危险,为此必须提供有效的试验方法和标准来确保不锈钢复合板的使用寿命和安全性。
试验方法主要有裂纹检测、腐蚀试验等,腐蚀标准主要包括腐蚀损害水平和抗疲劳性能等要求。
通过恰当的不锈钢复合板试验方法和标准,可以有效地确保该材料在复杂工况下的安全性和使用寿命。
不锈钢晶间腐蚀e法试验时间
![不锈钢晶间腐蚀e法试验时间](https://img.taocdn.com/s3/m/8929668459f5f61fb7360b4c2e3f5727a4e92456.png)
不锈钢晶间腐蚀e法试验时间
不锈钢晶间腐蚀E 法试验是一种常用的不锈钢晶间腐蚀检测方法。
该方法通过观察试验过程中试样的腐蚀情况,来判断不锈钢的晶间腐蚀性能。
下面将详细介绍试验的步骤、试验时间、试验结果评定以及注意事项。
一、试验方法
E 法试验主要包括试样制备、试验溶液准备、试验过程和试验结束后的处理四个步骤。
首先,需要制备一定数量的试样,然后将试样放入试验溶液中进行腐蚀试验。
试验过程中,需要定期观察并记录试样的腐蚀情况。
试验结束后,需要对试样进行处理,以备后续的评定。
二、试验时间
E 法试验时间的要求根据具体的标准和试验条件而有所不同。
一般来说,试验时间需要足够长,以确保试样能够充分腐蚀,从而得出准确的试验结果。
然而,试验时间过长可能会导致试样过度腐蚀,影响试验结果的准确性。
因此,试验时间需要在保证准确性的前提下,尽可能缩短。
三、试验结果评定
E 法试验结果的评定主要依据评定标准和方法。
通常,需要根据试验过程中的试样腐蚀情况,按照一定的标准和方法进行评定。
评定结果可以表示为具体的腐蚀程度、腐蚀速率等。
四、试验注意事项
进行E 法试验时,需要注意安全措施,避免试验过程中的意外事故。
此外,还需要注意试验过程中的操作细节,如试验溶液的配制、试样的放置等,
以确保试验结果的准确性。
试验结束后,需要对试样进行处理,以免对环境造成污染。
总之,不锈钢晶间腐蚀E 法试验是一种常用的检测方法,其试验时间应根据具体条件和标准进行合理安排。
晶间腐蚀弯曲试验
![晶间腐蚀弯曲试验](https://img.taocdn.com/s3/m/386ad82acbaedd3383c4bb4cf7ec4afe05a1b164.png)
晶间腐蚀弯曲试验
晶间腐蚀弯曲试验(Intergranular Corrosion Bend Test)是一种用于评估金属晶间腐蚀敏感性的实验方法。
这种试验通常用于不锈钢等合金材料,因为这些材料在某些条件下可能出现晶间腐蚀问题。
以下是晶间腐蚀弯曲试验的一般步骤:
1.样品准备:从待测试的金属材料中取得试样。
通常,试样的尺寸和形状要符合相应的
标准或规范要求。
2.试样曲折:将试样进行弯曲处理,通常是通过在试样上施加机械弯曲应力。
这可以通
过采用特定的弯曲设备或测试夹具来实现。
3.腐蚀处理:将弯曲后的试样置于特定的腐蚀介质中,如含有敏感性腐蚀试剂的溶液。
腐蚀条件可能包括特定的温度、浸泡时间和腐蚀液的组成。
4.观察和评估:在腐蚀处理完成后,观察试样的表面。
特别关注试样的晶间区域,看是
否出现了晶间腐蚀的迹象。
这可能表现为晶间裂纹、蚀坑或其他形式的腐蚀损伤。
晶间腐蚀弯曲试验的结果可用于判断金属材料在腐蚀环境中的晶间腐蚀敏感性。
一些标准和规范可能规定了具体的试验条件和评估标准,以确保测试的准确性和可重复性。
这种试验对于评估材料在一些特定应用中的耐腐蚀性能非常重要,特别是在化学工业、海洋环境等腐蚀性环境中使用的材料。
马氏体不锈钢晶间腐蚀试验方法
![马氏体不锈钢晶间腐蚀试验方法](https://img.taocdn.com/s3/m/abbb7e68abea998fcc22bcd126fff705cc175ce0.png)
马氏体不锈钢晶间腐蚀试验方法
马氏体不锈钢晶间腐蚀试验方法主要包括以下几种:
1. 硫酸-硫酸铜-铜屑法(SSCC):该方法是最常用的不锈钢晶间腐蚀试验方法之一。
它适用于马氏体类型的不锈钢。
该方法采用硫酸铜溶液和铜屑作为阳极,不锈钢试样作为阴极,通电进行加速腐蚀。
通过观察试样表面形貌和测量失重率等指标,评价不锈钢的耐晶间腐蚀性能。
该方法具有操作简便、重现性好等优点,但不适用于奥氏体型不锈钢。
2. 65%硝酸法:该方法适用于各种类型的不锈钢,尤其是奥氏体型不锈钢。
该方法采用65%硝酸溶液作为腐蚀介质,通过浸泡或点滴方式进行加速腐蚀。
通过观察试样表面形貌和测量失重率等指标,评价不锈钢的耐晶间腐蚀性能。
该方法具有操作简便、适用范围广等优点。
除了上述两种方法外,还有其他一些试验方法,如草酸浸蚀试验、65%硝酸-氢氟酸法、沸腾的氯化镁溶液法、沸腾的氢氧化钠溶液法、硫酸-硫酸铁法、硝酸-氢氟酸-硫酸法、硝酸-氢氟酸-磷酸法、硝酸-氢氟酸-硫酸-磷酸法等。
需要注意的是,不同的试验方法适用于不同类型的马氏体不锈钢和不同的腐蚀环境,因此在实际应用中需要根据具体情况选择合适的试验方法。
同时,在进行晶间腐蚀试验时,需要严格控制试验条件,确保试验结果的准确性和可靠性。
晶间腐蚀astm g28a法合格,腐蚀深度不超过100um
![晶间腐蚀astm g28a法合格,腐蚀深度不超过100um](https://img.taocdn.com/s3/m/b54c53ae80c758f5f61fb7360b4c2e3f5727258c.png)
晶间腐蚀astm g28a法合格,腐蚀深度不超过100um
摘要:
一、晶间腐蚀astm g28a 法简介
1.晶间腐蚀的概念
2.astm g28a 法的测试标准
二、腐蚀深度的要求
1.腐蚀深度的定义
2.腐蚀深度不超过100um 的标准
三、晶间腐蚀astm g28a 法合格的意义
1.材料质量的保证
2.工业生产的可靠性
正文:
晶间腐蚀是指在金属材料中,由于晶粒间的化学成分、金相组织或某些物理因素的不均匀性,使得某些晶粒更容易受到腐蚀,从而引起金属的损伤。
晶间腐蚀astm g28a 法是一种常用的测试方法,它通过特定的腐蚀液和腐蚀速率,来检测金属材料在特定条件下的晶间腐蚀性能。
根据我国的相关标准,腐蚀深度不超过100um 是晶间腐蚀astm g28a 法合格的标志。
腐蚀深度是指在腐蚀试验中,金属材料表面发生的腐蚀深度。
这个数值不仅反映了金属材料在特定条件下的腐蚀性能,也直接关系到材料的使用寿命和安全性。
晶间腐蚀astm g28a 法合格,意味着金属材料的质量达到了标准,可以
在各种腐蚀环境下保持稳定性和可靠性。
这对于我国工业生产的稳定运行,特别是对于那些腐蚀环境下的设备和工程,具有非常重要的意义。
同时,这也符合我国对于材料质量的高标准和严要求。
双相钢 晶间腐蚀试验选择 -回复
![双相钢 晶间腐蚀试验选择 -回复](https://img.taocdn.com/s3/m/eaf2324602d8ce2f0066f5335a8102d276a261ee.png)
双相钢晶间腐蚀试验选择-回复在进行双相钢晶间腐蚀试验时,正确的选择试验方法和条件对于研究双相钢晶间腐蚀行为和预防措施具有重要意义。
本文将主要围绕双相钢晶间腐蚀试验方法的选择展开讨论,并介绍一些常用的试验方法及其应用。
首先,选择试验方法时需要考虑到双相钢晶间腐蚀的特点。
双相钢由奥氏体和铁素体两种组织相构成,其晶间腐蚀主要发生在奥氏体与铁素体的晶界处。
因此,试验方法应能够重现这种晶间腐蚀行为,以便进行相关研究和评估。
一种常用的试验方法是利用金相显微镜观察和分析双相钢的晶间腐蚀情况。
这种方法通过对试样进行金相制备和显微观察,可以直观地观察到晶间腐蚀的形貌和程度。
同时,还可以借助显微图像进行晶界腐蚀的定量分析,比如晶界腐蚀深度和晶间腐蚀比例等。
这种方法的优势在于操作简便,结果直观,但受试样制备和显微观察技术的限制。
另一种常用的试验方法是电化学极化曲线测量。
该方法通过测量双相钢在一定电位范围内的电流和电位关系,得到电化学极化曲线。
根据极化曲线的形状和特点,可以确定双相钢的晶间腐蚀倾向性和抗晶间腐蚀能力。
此外,还可以通过改变试验条件,如电位扫描速率、温度和溶液成分等,以研究不同因素对晶间腐蚀行为的影响。
该方法的优点在于实验过程简单方便,结果可量化,但需要注意选择合适的测试电极和溶液,以及避免外界因素的干扰。
此外,还可以采用化学分析方法来确定双相钢晶间腐蚀的化学组成和扩散行为。
例如,通过在双相钢试样中选择一条代表性的晶界位置,并对其进行化学成分分析,可以了解晶界区域的元素偏析和溶质扩散情况。
通过化学分析,可以帮助确定双相钢晶间腐蚀的机理和可能的防护手段。
该方法的优势在于可以提供详细的化学信息,但需要操作复杂且需要较长的分析时间。
最后,对于双相钢晶间腐蚀试验的选择,还应考虑试样制备和试验条件的合理性。
试样的制备和处理过程应尽量保持一致,以减小试验误差。
同时,试验条件如温度、压力、溶液配比等应根据实际使用环境进行合理选择,以保证试验结果的可靠性和可重复性。
晶间腐蚀astm g28a法合格,腐蚀深度不超过100um
![晶间腐蚀astm g28a法合格,腐蚀深度不超过100um](https://img.taocdn.com/s3/m/70268074ef06eff9aef8941ea76e58fafbb04572.png)
晶间腐蚀astm g28a法合格,腐蚀深度不超过100um晶间腐蚀是金属在特定环境下出现的一种腐蚀现象,它会对金属的性能和使用寿命产生很大的影响。
ASTM G28A法是一种常用的测试方法,用以确定晶间腐蚀对金属材料的影响程度。
根据ASTM G28A的要求,晶间腐蚀测试的合格标准是腐蚀深度不超过100um。
晶间腐蚀是一种发生在金属晶界的腐蚀现象,通常由于合金元素的析出或者偏聚所引起。
这会导致金属晶界处的化学组成与基体不同,从而造成晶界的敏感性和腐蚀倾向性的增加。
晶间腐蚀对金属材料的性能和使用寿命都会产生很大的影响,因此在金属材料的设计和应用过程中,需要进行相应的晶间腐蚀测试和评估。
ASTM G28A法是一种常用的晶间腐蚀测试方法,它主要用于不锈钢材料的腐蚀测试。
该测试方法的基本原理是在一定的试验条件下,通过观察和测量材料的晶界腐蚀深度来评估其晶间腐蚀的程度。
腐蚀深度的评估可以使用显微镜观察、金相显微镜观察或者电子显微镜观察等方法。
根据ASTM G28A的要求,晶间腐蚀测试的合格标准是腐蚀深度不超过100um。
这意味着当材料的晶界腐蚀深度小于或等于100um时,可认为该材料在晶间腐蚀方面具备良好的性能和耐蚀性。
反之,如果晶界腐蚀深度超过100um,则认为该材料存在晶间腐蚀问题,需要进行相应的改进和处理。
晶间腐蚀对金属材料的影响非常复杂,它不仅会降低材料的机械强度和韧性,还会导致材料的脆性开裂和断裂。
晶间腐蚀的产生是由于合金元素的偏聚和析出,而这往往是由于材料的冷加工、退火和焊接等工艺过程引起的。
因此,在金属材料的制备和加工过程中,需要采取相应的措施来控制和防止晶间腐蚀的发生。
为了提高晶间腐蚀的抵抗能力,可以采取一系列的措施。
首先,在材料的设计和选择阶段,应尽量避免使用易于出现晶间腐蚀的合金体系。
其次,在材料的制备过程中,要严格控制合金元素的含量和分布,避免合金元素的偏聚和析出。
此外,还可以通过热处理、质量控制和表面处理等工艺手段来增加材料的抵抗晶间腐蚀的能力。
晶间腐蚀试验e法
![晶间腐蚀试验e法](https://img.taocdn.com/s3/m/3b3997daf71fb7360b4c2e3f5727a5e9846a277f.png)
晶间腐蚀试验e法
1简介
晶间腐蚀是一种材料性能退化现象,可以导致金属强度降低和失效。
晶间腐蚀试验是评估材料晶间腐蚀特性的一种重要方法。
其原理是在材料表面或截面暴露出晶界区域,使晶界处发生腐蚀反应。
本文将介绍一种常用的晶间腐蚀试验方法——e法。
2e法原理
e法是一种电化学方法,利用电位调节试验溶液中的氢氧根离子浓度达到预定值,并在特定的工作电位下施加恒定电流密度,制造出晶界腐蚀。
通常使用铜试片,试片表面涂覆绝缘漆,并将两个电极用铜线连接,通过调节外加电势和恒定电流密度进行实验。
3实验步骤
1.将试片打磨到指定厚度,表面涂覆难挥发的绝缘漆,如环氧树脂等。
2.在试片上通过蚀刻法制造出小的穿孔,以暴露出晶界区域。
3.将试片放入试验电极上,并用连接铜线连接两个电极。
4.准备试验溶液,将试片浸泡在溶液中,调整实验电位和电流密度,进行试验。
5.实验结束后,取出试片进行表面形貌观察和腐蚀深度测量。
4结论
e法是一种简单可靠,并具有高度可控性的晶间腐蚀试验方法。
通过e法可以更客观地评估材料晶间腐蚀特性,评估材料在特定工作条件下的耐腐蚀性能。
同时,e法还可以结合电化学分析技术,进一步研究晶界区域的本质和腐蚀过程。
5应用领域
e法可以广泛应用于金属材料的研究、制造及失效分析领域。
如钢铁、合金等材料的腐蚀性能研究、高强度钢的晶间腐蚀、不锈钢的应用研究等。
e法在材料科学研究领域有着广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
晶间腐蚀试验常用方法
晶间腐蚀试验(intergranular corrosion test)是金属腐蚀的一种常见的局部腐蚀,腐蚀从金属表面开始,沿着晶界向晶粒内部发展,使晶粒间的结合力大大减弱,降低了材料的强度,严重时可使材料的机械强度完全丧失,它是危害性很大的局部腐蚀形式之一。
在特定介质条件下检验金属材料晶间腐蚀,敏感性的加速金属腐蚀试验方法,目的是了解材料的化学成分、热处理和加工工艺是否合理。
其原理是采用可使金属的腐蚀电位处在恒电位阳极极化曲线特定区间的各种试验溶液,利用金属的晶粒和晶界在该电位区间腐蚀电流的显著差异加速显示晶间腐蚀。
不锈钢、铝合金等的晶间腐蚀试验方法在许多国家均已标准化。
各标准对试验细节均有详细规定。
最常用的试验方法有:
1. 硫酸-硫酸铜-铜屑法
适用于检验几乎所有类型的不锈钢和某些镍基合金因碳、氮化物析出引起的晶间腐蚀。
奥氏体不锈钢在此溶液中的腐蚀电位处于活化-钝化区。
试验结果采用弯曲试样放大镜下观察裂纹或金相法评定。
此法全面腐蚀轻微,试验条件稳定,但判定裂纹需有-定经验。
2. 硝酸法
适用于检验不锈钢、镍基合金等因碳化物、o相析出或溶质偏析引起的晶间腐蚀。
奥氏体不锈钢在此溶液中的腐蚀电位处于钝化-过钝化区。
试验结果采用腐蚀率评定。
此法试验周期长。
3. 硝酸-氢氟酸法
适用于检验含钼奥氏体不锈钢因碳化物析出引起的晶问腐蚀。
奥氏体不锈钢在此溶液中的腐蚀电位处于活化-钝化区。
此法试验周期短,但全面腐
蚀严重。
试验结果须采用同种材料敏化和固溶试样的腐蚀率比值评定。
4. 硫酸-硫酸铁法
适用于检验镍基合金、不锈钢因碳化物析出引起的晶间腐蚀。
奥氏体不锈钢在此溶液中的腐蚀电位处于钝化区。
试验结果采用腐蚀率和固溶试样腐蚀率比较来评定。
5. 草酸浸蚀法
主要用作检验奥氏体不锈钢晶间腐蚀的筛选试验。
电解浸蚀时腐蚀电位处于过钝化区。
浸蚀后用金相显微镜观察浸蚀组织分类评定。
6. 盐酸法
适用于检验某些高钼镍基合金的晶间腐蚀。
试验结果以腐蚀率评定。
7. 氯化钠-过氧化氢法
适用于检验含铜铝合金的晶间腐蚀。
试488验结果采用金相显微镜测量晶间腐蚀深度评定。
8. 氯化钠-盐酸法
适用于检验铝镁合金的晶间腐蚀。
试验结果的评定同上。
9. 电化学动电位再活化法(EPR法)
在特定溶液中将试样钝化后再活化,测定动电位扫描极化曲线,以再活化电量评定晶间腐蚀敏感性。
此法具有快速的特点。
