蜂鸣片升压用电感计算
电感的计算方法和BOOST升压电路的电感、电容计算

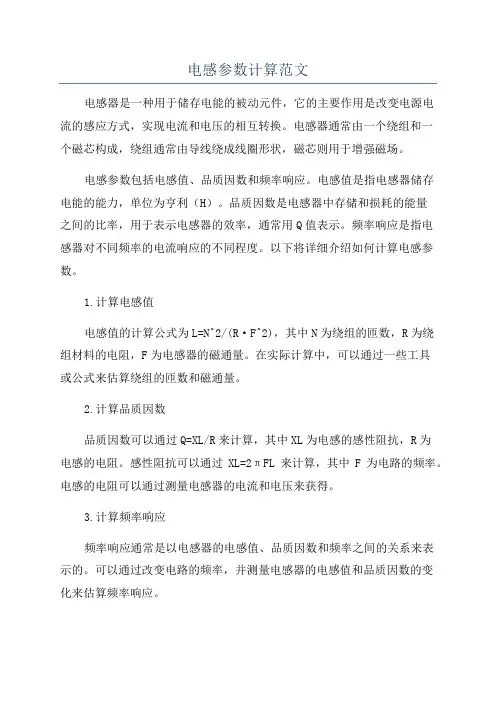

电感计算方法加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ?(2*3.14159) ?F (工作频率) =360 ?(2*3.14159) ?7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ?圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ?2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。
针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。
例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4?.14?.5?0 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。
升压电感的计算方法
基于L6562的高功率因数boost电路的设计0 引言Boost是一种升压电路，这种电路的优点是可以使输入电流连续，并且在整个输入电压的正弦周期都可以调制，因此可获得很高的功率因数；该电路的电感电流即为输入电流，因而容易调节；同时开关管门极驱动信号地与输出共地，故驱动简单；此外，由于输入电流连续，开关管的电流峰值较小，因此，对输入电压变化适应性强。
储能电感在Boost电路起着关键的作用。
一般而言，其感量较大，匝数较多，阻抗较大，容易引起电感饱和，发热量增加，严重威胁产品的性能和寿命。
因此，对于储能电感的设计，是Boost电路的重点和难点之一。
本文基于ST公司的L6562设计了一种Boost电路，并详细分析了磁性元器件的设计方法。
1 Boost电路的基本原理Boost电路拓扑如图1所示。
图中，当开关管T导通时，电流，IL流过电感线圈L，在电感线圈未饱和前，电流线性增加，电能以磁能的形式储存在电感线圈中，此时，电容Cout 放电为负载提供能量；而当开关管T关断时，由于线圈中的磁能将改变线圈L两端的电压VL卡及性，以保持其电流IL不突变。
这样，线圈L转化的电压VL与电源Vin串联，并以高于输出的电压向电容和负载供电，如图2所示是其电压和电流的关系图。
图中，Vcont为功率开关MOSFET的控制信号，VI为MOFET两端的电压，ID为流过二极管D的电流。
以电流，IL作为区分，Boost电路的工作模式可分为连续模式、断续模式和临界模式三种。
式(2)即为Boost电路工作于连续模式和临界模式下的基本公式。
式(2)即为Boost电路工作于连续模式和临界模式下的基本公式。
2 临界状态下的Boost-APFC电路设计基于L6562的临界工作模式下的Boost-APFC电路的典型拓扑结构如图3所示，图4所示是其APFC工作原理波形图。
利用Boost电路实现高功率因数的原理是使输入电流跟随输入电压，并获得期望的输出电压。
BOOST升压电路的电感、电容计算
BOOST升压电路的电感、电容计算已知参数：输入电压：12V --- Vi 输出电压：18V ---Vo输出电流：1A --- Io输出纹波：36mV --- Vpp工作频率：100KHz --- f1：占空比稳定工作时，每个开关周期，导通期间电感电流的增加等于关断期间电感电流的减少，即Vi*don/(f*L)=(Vo+Vd-Vi)*(1-don)/(f*L),整理后有don=(Vo+Vd-Vi)/(Vo+Vd),参数带入，don=0.5722：电感量先求每个开关周期内电感初始电流等于输出电流时的对应电感的电感量其值为Vi*(1-don)/(f*2*Io) ，参数带入，Lx=38.5uH,deltaI=Vi*don/(L*f)，参数带入，deltaI=1.1A当电感的电感量小于此值Lx时，输出纹波随电感量的增加变化较明显，当电感的电感量大于此值Lx时，输出纹波随电感量的增加几乎不再变小，由于增加电感量可以减小磁滞损耗，另外考虑输入波动等其他方面影响取L=60uH，deltaI=Vi*don/(L*f),参数带入，deltaI=0.72A，I1=Io/(1-don)-(1/2)*deltaI,I2= Io/(1-don)+(1/2)*deltaI，参数带入，I1=1.2A,I2=1.92A3：输出电容：此例中输出电容选择位陶瓷电容，故 ESR可以忽略C=Io*don/(f*Vpp),参数带入，C=99.5uF，3个33uF/25V陶瓷电容并联4：磁环及线径：查找磁环手册选择对应峰值电流I2=1.92A时磁环不饱和的适合磁环Irms^2=(1/3)*(I1^2+I2^2-I1*I2)，参数带入，irms=1.6A按此电流有效值及工作频率选择线径其他参数：电感：L 占空比：don初始电流：I1 峰值电流：I2 线圈电流：Irms输出电容：C 电流的变化：deltaI 整流管压降：Vd。

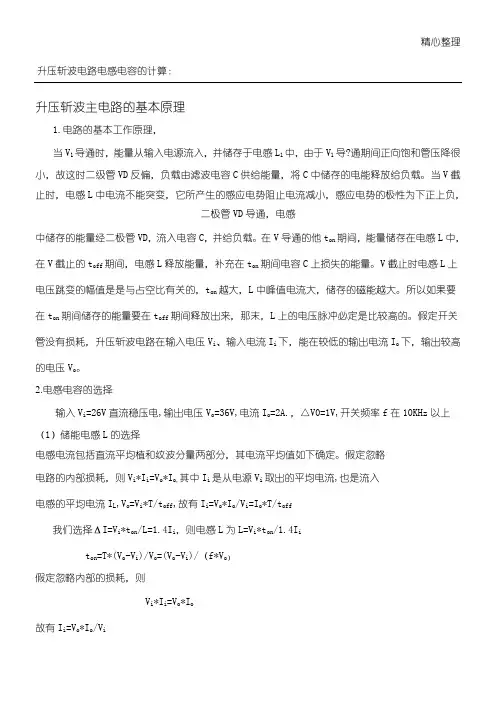

升压斩波电路电感电容的计算
精心整理升压斩波电路电感电容的计算：升压斩波主电路的基本原理1.电路的基本工作原理，当V1导通时，能量从输入电源流入，并储存于电感L1中，由于V1导?通期间正向饱和管压降很小，故这时二级管VD反偏，负载由滤波电容C供给能量，将C中储存的电能释放给负载。
当V截止时，电感L中电流不能突变，它所产生的感应电势阻止电流减小，感应电势的极性为下正上负，二极管VD导通，电感中储存的能量经二极管VD，流入电容C，并给负载。
在V导通的他t on期间，能量储存在电感L中，在V截止的t off期间，电感L释放能量，补充在t on期间电容C上损失的能量。
V截止时电感L上电压跳变的幅值是是与占空比有关的，t on越大，L中峰值电流大，储存的磁能越大。
所以如果要在t on期间储存的能量要在t off期间释放出来，那末，L上的电压脉冲必定是比较高的。
假定开关管没有损耗，升压斩波电路在输入电压V i、输入电流I i下，能在较低的输出电流I o下，输出较高的电压V o。
2.电感电容的选择输入V i=26V直流稳压电,输出电压V o=36V,电流I o=2A.，△V0=1V,开关频率f在10KHz以上（1）储能电感L的选择电感电流包括直流平均植和纹波分量两部分，其电流平均值如下确定。
假定忽略电路的内部损耗，则V i*I i=V o*I o,其中I i是从电源V i取出的平均电流,也是流入电感的平均电流I L,V o=V i*T/t off,故有I i=V o*I o/V i=I o*T/t off我们选择ΔI=V i*t on/L=1.4I i，则电感L为L=V i*t on/1.4I it on=T*(V o-V i)/V o=(V o-V i)/（f*V o）假定忽略内部的损耗，则V i*I i=V o*I o故有I i=V o*I o/V i精心整理因此L=V i*t on/（1.4I i）=V i2*（V o-V i）/（1.4f*V o2*I o）已知输出电压V o、输出电流I o、输入电压V i和开关频率f，就可求出电感值。
boost升压电路的电感、电容计算
BOOST升压电路的电感、电容计算已知参数：输入电压：12V --- Vi输出电压：18V ---Vo输出电流：1A --- Io输出纹波：36mV --- Vpp工作频率：100KHz --- f************************************************************************1：占空比稳定工作时，每个开关周期，导通期间电感电流的增加等于关断期间电感电流的减少，即Vi*don/(f*L)=(Vo+Vd-Vi)*(1-don)/(f*L),整理后有（Vd=0.6974）don=(Vo+Vd-Vi)/(Vo+Vd),参数带入，don=0.572（0.3582）2：电感量先求每个开关周期内电感初始电流等于输出电流时的对应电感的电感量其值为Vi*(1-don)/(f*2*Io)，参数带入，Lx=38.5uH,deltaI=Vi*don/(L*f)，参数带入，deltaI=1.1A当电感的电感量小于此值Lx时，输出纹波随电感量的增加变化较明显，当电感的电感量大于此值Lx时，输出纹波随电感量的增加几乎不再变小，由于增加电感量可以减小磁滞损耗，另外考虑输入波动等其他方面影响取L=60uH，deltaI=Vi*don/(L*f),参数带入，deltaI=0.72A，I1=Io/(1-don)-(1/2)*deltaI,I2= Io/(1-don)+(1/2)*deltaI，参数带入，I1=1.2A,I2=1.92A3：输出电容：此例中输出电容选择位陶瓷电容，故ESR可以忽略C=Io*don/(f*Vpp),参数带入，C=99.5uF，3个33uF/25V陶瓷电容并联4：磁环及线径：查找磁环手册选择对应峰值电流I2=1.92A时磁环不饱和的适合磁环Irms^2=(1/3)*(I1^2+I2^2-I1*I2)，参数带入，irms=1.6A按此电流有效值及工作频率选择线径其他参数：电感：L 占空比：don初始电流：I1 峰值电流：I2 线圈电流：Irms输出电容：C 电流的变化：deltaI 整流管压降：Vd。
