浅谈机房接地线的制作方法

在接地系统中，接地线的制作和安装是十分重要的，以下对此进行一下介绍。

一、接地电阻的要求：

1、电阻要小于4Ω。

接地电阻的大小可以定义接地电流的大小，接地电阻值越小，接地装置的接地电压值也就越小。这就是说接地电阻值的大小，标志着设备接地性能的好与坏。

2、电阻的测量

接地电阻一般可用电流表—电压表、电桥法、接地电阻测量仪等来测量，目前都采用接地电阻测量仪来进行测量，此方法即简单又方便。

常用的接地电阻测量仪有ZC-8型和ZC-29型两种。

二、接地装置的安装

一般来讲，接地线埋入地下深度不应小于2m。在特殊场所安装接地极时，如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg并加入水，用以降低接地电阻。如果用2根及2根以上的接地极时，各极之间的的间隔小于0.5m，以减少大地的流散电阻。在有强烈腐蚀性的土壤中，应使用镀铜或镀锌的接地极。同时接地极不得埋设在垃圾层及灰渣层区，敷设在地中的接地极不应涂漆，以免接地电阻过大..

另外:

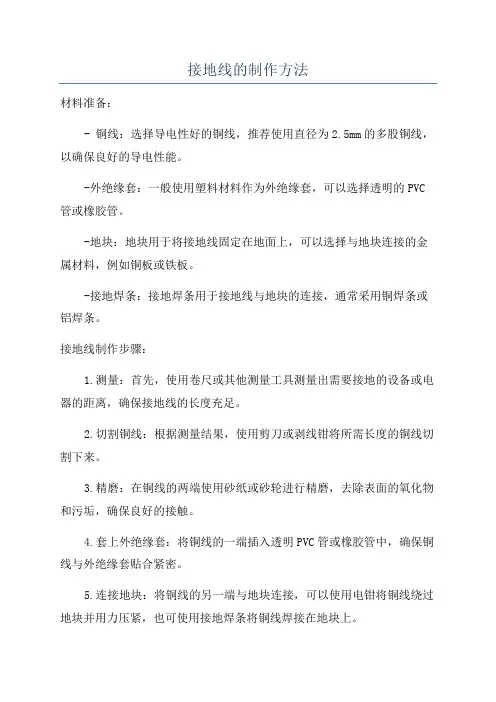

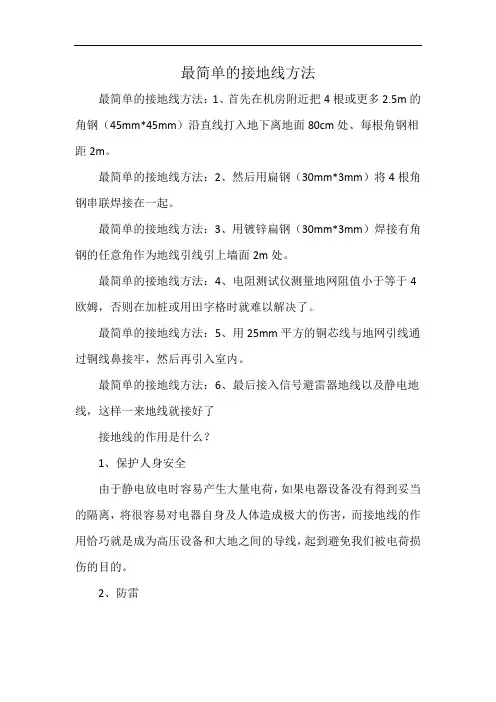

方案一：打地桩

（1）在机房附近把4根或更多2.5m的角钢（45mm*45mm）沿直线打入地下离地面80cm处、每根角钢相距2m。

（2）用扁钢（30mm*3mm）将4根角钢串联焊接在一起。

（3）用镀锌扁钢（30mm*3mm）焊接有角钢的任意角作为地线引线引上墙面2m 处。

（4）电阻测试仪测量地网阻值小于等于4Ω，否则，加桩或用田字格加以解决。

（5）用25mm2的铜芯线与地网引线通过铜线鼻接牢引入室内。

（6）接入信号避雷器地线和静电地线。

方案二：埋紫铜板

（1）机房附近挖250cm*150cm*300cm的深坑，坑底洒一些氯化钠，埋入紫铜板（1500mm*600mm*3mm）。坑深以见水为准，但至少大于200cm。

（2）把扁钢（30mm*3mm）和紫铜板用铜焊锡焊接在一起，引出地面作引线。

（3）把镀锌扁钢和扁钢引线焊接在一起，引出墙面2m处。

（4）测试仪测量地网阻值小于等于4Ω。

（5）用25mm2的铜芯线与地网引线通过铜线鼻接牢引入室内。

（6）接入信号避雷器地线和静电地线。

1、制作地线的选址。接地极必须远离周围主建筑物5-10米，确保接地极和周围建筑避雷接地极相对独立，如果两者相连或距离很近，一旦主建筑遭受雷击，大量的电流就会回流到机房的接地极上，对机房设备造成损坏，因此接地极应严格合理选址。

2、选好址后，要对本地土壤进行测试，尽量选碱性、盐性土质，保证接地极周围有充足的离子。如果周围是中性土壤，则需要在接地极周围放置木炭、盐，使得接地极和土壤良好接触，减少接地电阻。如果经过上述处理还达不到阻值要求，可用化学降阻剂以改善土壤的导电性。

3、选好接地场址后，必须对当地的地下水位进行调查（雨季的地下水位，枯水季的地下水位），进行接地极施工的时候，接地极必须保证低于枯水季水位以下。

4、每一个接地极之间间距必须大于5米，接地极使用的材料最好使用铜板，厚度大于等于5mm，接地极之间的连线最好用镀锌扁铁，地下的焊接点必须经过防腐处理，扁钢连接处应人为折叠一下，以防止由于土壤变化致使土壤里的焊接点断裂。

5、每一个接地极都要连接起来测试，直到接地电阻符合标准为止，接地极的数量不限，接地极的分布形式最好用扇形，不能用扇形的场址，应选择适当的形式。

6、接地极的各连线汇于地表后，应将汇聚点固定在建筑物上，固定必须牢固，从汇聚点到机房的连线最好用多股铜线，截面积大于等于36mm2,距离不要太远。

直流工作接地作用：1.利用大地作通信归路，2. 用大地作供电归路，3.减少通信回路的串音，4.抑制通信线路上的电磁干扰

保护接地：在通信电源设备中，将设备在正常情况下与带电部分绝缘的金属外壳与绝缘体之间作良好的金属连接，从而可以防止设备因绝缘损坏而遭受触电的危险，这种保护工作人员安全的接地措施，叫保护接地，又称安全接地。

工作接地即-48V的正极接地,(交流电就不存在工作接地)

保护接地,是为保护设备而接地,如机壳接地,防雷接地

在直流电中，工作地是指“零电位”。保护地线是与大地相连的！起保护作用！

防雷地－防雷器的接地

工作地－直流正母排接地

保护地－电源的机壳接地

一般华为的电源采用三地合一的接地方式

一个基站的防雷接地的原则是：均压等电位。其包括三部分:防雷地、工作地、保护地。

防雷地：

1、天馈线部分少于60米的做3点接地，大于等于60米的必须在天馈线中部增加一处接地。

2、馈线窗接地。

3、380伏交流电必须地埋进入机房地埋长度不得少于15米，地埋前必须接地。

4、室外信号线进机房前必须接地。

5、交直流配电屏中的避雷器必须接地。

保护地：

1、机房内所有的走线架必须等电位连通且接地。

2、机房内所有的铁架、机架必须作保护接地。

工作地：

开关电源的工作地线接到室内工作地排上。要注意的是在做防雷接地时保护地线禁止作接零保护。
