顶管机国内产品资料汇总共28页
顶管施工机械设备及工艺图片

第一部分型钢顶坑制作设备及工艺
1.液压振动压桩设备
2.顶坑制作—压桩
3.顶坑内支撑安装
4.顶坑压桩完毕挖土后内支撑安装大样
5.顶坑降水
6.制作完毕后的顶坑
第二部分机械顶管设备及工艺
一、土压平衡顶进设备及工艺
1.土压平衡顶进设备机头
2.土压平衡顶进设备机头
3、土压平衡顶进设备机头入土顶进
4、土压平衡顶进设备第一节管道安装
5、土压平衡机械管道顶进
二、水压平衡顶进设备及工艺
1、水压平衡机械管道顶进机头
2、水压平衡顶进设备机头入土顶进
3、水压平衡管道顶进
4、水压平衡管道顶进
5、水压平衡管道安装
6、机械管道吊装
第三部分沉井施工工艺
1、沉井钢筋
2、沉井钢筋
3、沉井模板
4、沉井模板
5、沉井混凝土
6、沉井混凝土
第四部分竣工机械顶管管道。

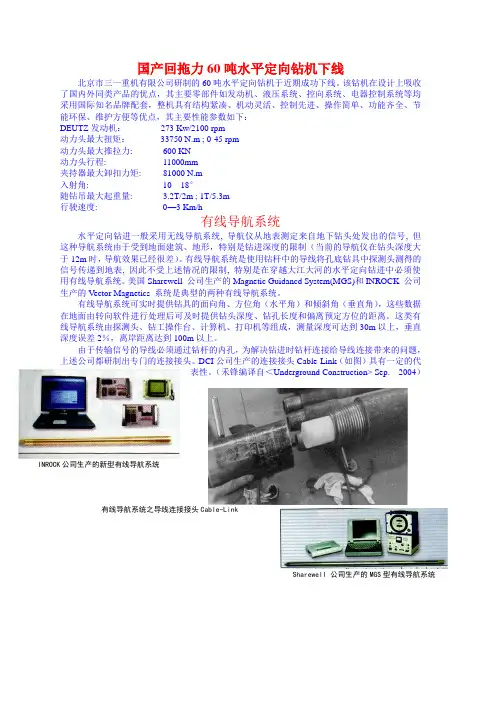

顶管新信息

国产回拖力60吨水平定向钻机下线北京市三一重机有限公司研制的60吨水平定向钻机于近期成功下线。
该钻机在设计上吸收了国内外同类产品的优点,其主要零部件如发动机、液压系统、控向系统、电器控制系统等均采用国际知名品牌配套,整机具有结构紧凑、机动灵活、控制先进、操作简单、功能齐全、节能环保、维护方便等优点,其主要性能参数如下:DEUTZ 发动机: 273 Kw/2100 rpm动力头最大扭矩: 33750 N.m ; 0-45 rpm动力头最大推拉力: 600 KN动力头行程: 11000mm夹持器最大卸扣力矩: 81000 N.m入射角: 10---18°随钻吊最大起重量: 3.2T/2m ; 1T/5.3m行驶速度: 0—3 Km/h有线导航系统水平定向钻进一般采用无线导航系统, 导航仪从地表测定来自地下钻头处发出的信号, 但这种导航系统由于受到地面建筑、地形,特别是钻进深度的限制(当前的导航仪在钻头深度大于12m 时,导航效果已经很差)。
有线导航系统是使用钻杆中的导线将孔底钻具中探测头测得的信号传递到地表, 因此不受上述情况的限制, 特别是在穿越大江大河的水平定向钻进中必须使用有线导航系统。
美国Sharewell 公司生产的Magnetic Guidancd System(MGS)和INROCK 公司生产的Vector Magnetics 系统是典型的两种有线导航系统。
有线导航系统可实时提供钻具的面向角、方位角(水平角)和倾斜角(垂直角),这些数据在地面由转向软件进行处理后可及时提供钻头深度、钻孔长度和偏离预定方位的距离。
这类有线导航系统由探测头、钻工操作台、计算机、打印机等组成,测量深度可达到30m 以上,垂直深度误差2%,离岸距离达到100m 以上。
由于传输信号的导线必须通过钻杆的内孔,为解决钻进时钻杆连接给导线连接带来的问题,DCI 公司生产的连接接头Cable-Link (如图)具有一定的代表性。
顶管工程施工机械设备选择

其他辅助设备
起重设备
用于吊装和安装顶管施 工中的大型构件和设备
。
运输设备
用于将施工材料和设备 运输到施工现场。
水电设备
用于提供施工现场的照 明、动力和用水等需求
。
测量设备
用于对施工过程中的各 项参数进行精确测量和 控制,确保施工质量。
04
机械设备选择原则与策略
根据工程需求选择合适型号
工程规模与设备型号匹配
06
案例分析:成功应用案例分享
案例背景介绍
工程概况
某市地铁建设项目,需要穿越繁华市区,施工难 度大,对机械设备要求高。
地质条件
施工区域地质条件复杂,包括砂土、黏土、岩石 等多种地层,且存在地下水位较高的情况。
技术要求
为确保施工质量和安全,要求机械设备具有高精 度、高效率、高稳定性等特点。
成功应用经验总结
工作原理
顶管施工利用主顶油缸及中继间等推力装置,将管道从工作井内穿过土层一直 推到接收井内。同时,通过注浆系统向管道外壁注入触变泥浆,减小顶进阻力 并保护管道周边环境。
顶管工程应用领域
市政给排水
顶管工程在市政给排水管道建设中应用广泛,特别是在城市繁华地段和交通要道,可避免 大面积开挖对交通和环境的影响。
顶管工程施工机械设 备选择
汇报人: 2024-01-18
目 录
• 顶管工程概述 • 机械设备在顶管工程中的重要性 • 顶管工程施工机械设备类型及特点 • 机械设备选择原则与策略 • 现场操作与维护保养要求 • 案例分析:成功应用案例分享
01
顶管工程概述
定义与原理
顶管工程定义
顶管工程是一种非开挖施工方法,通过液压或机械力将管道从始发井推入接收 井,实现地下管道的铺设。
顶管施工主要机械设备及测量及检测仪表全套资料

顶管施工主要机械设备及测量及检测仪表全套资料
(全套资料,可以直接使用,可编辑优秀版资料,欢迎下载)
顶管施工主要机械设备及测量及检测仪表
(1)顶管主要机械设备配置
本工程使用的顶管设备均为钢制件,总重量约120t,单件最大重量35t,采用汽车运输.进场时间为工作井施工前15天。
顶管主要机械设备表
(2)主要测量、检测仪表配置
主要测量、检测设备表
附表一拟投入的主要施工机械设备表
附表二劳动力计划表(单位:人)
附表
道图
附表四施工总平面图及说明
附表五临时用地表
机械、设备安排计划
拟投入本工程的主要施工机械设备表
弱电工程主要施工机械设备表。
顶管工程顶进记录(机械)全套资料

顶管工程顶进记录(机械)全套资
料
(全套资料,可以直接使用,可编辑优秀版资料,欢迎下载)
顶管工程顶进记录(机械)
市政施—39
第1 页,共5 页
本表由施工单位填写并保存。
本表由施工单位填写并保存。
本表由施工单位填写并保存。
本表由施工单位填写并保存。
本表由施工单位填写并保存。
本表由施工单位填写并保存。
本表由施工单位填写并保存。
本表由施工单位填写并保存。
本表由施工单位填写并保存。
本表由施工单位填写并保存.
本表由施工单位填写并保存。
顶管安装工程检验批质量验收记录
顶管安装工程检验批质量验收记录
顶管施工主要机械设备及测量及检测仪表
(1)顶管主要机械设备配置
本工程使用的顶管设备均为钢制件,总重量约120t,单件最大重量35t,采用汽车运输.进场时间为工作井施工前15天。
顶管主要机械设备表
(2)主要测量、检测仪表配置
主要测量、检测设备表。
顶管工程实用资料

顶管工程实用资料(可以直接使用,可编辑优秀版资料,欢迎下载)顶管结构1 引言随着城市现代化建设的迅速发展,地下管线的铺设越来越多。
顶管施工以其不需开挖、对周围环境影响较小等优点而在城市管线的建设和改造中得到推广和应用。
顶管施工是继盾构施工之后而发展起来的一种地下管道施工方法,它不需要开挖面层,并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等。
顶管施工借助于主顶油缸及管道间中继间等的推力,把工具管或掘进机从工作井内穿过土层一直推到接收井内吊起。
与此同时,也就把紧随工具管或掘进机后的管道埋设在两井之间,以期实现非开挖敷设地下管道的施工方法。
顶管技术在我国的存在的主要问题是,机械设备技术比较落后,地区差异明显,水平参差不齐,缺乏规范化,人才不足,尚待进一步宣传推广。
2结构特点2.1 顶进管道的基本要求顶进管道和普通的开挖施工的管道埋深不一样。
顶进管道一般的埋深都在5~6m以上,覆土较厚,那么管材的要求也相应要高一些。
作为顶进管道必须满足的基本要求是能够抵抗管道内外的侵蚀;能够承受一定的静、动荷载;具有良好的过流性能。
同时还应符合以下要求:1.较高的轴向承载能力。
2.紧密的配合尺寸。
3.端部要平整、垂直。
4.管道长度方向上应保证平直度。
5.防水接头应设置在管道壁内,不允许突出于管道的内外壁。
6.管道接头应具有传递轴向荷载的能力,同时在发生一定角度的偏斜时应仍具有防水能力。
管道长度通常以2.0~3.0m为宜。
对于大直径的管道,一般应采用较长的管节,这样可以相对减少管接头的次数、提高施工效率。
在通常情况下,采用的单根管节的长度不宜超过顶管机或微型隧道掘进的机身长度。
顶进管道及其连接处应有足够的抵抗管道内外化学腐蚀和机械损伤的能力,管道的防护措施应和管道顶进工艺过程以及地层条件相适应。
顶管都有一定的长度,管与管必须靠管道的接头来连接,管道接头应满足下列基本要求:1.密封性能要求。
2.污水管道接头以及供水和供气管线管道接头必须满足如下密封要求:1)能够承受管内超水压50kPa。
顶管讲义

•
• •
人工顶管 本工程污水管道采用手掘式人工顶管。 顶管选用直径Ⅲ级钢筋混凝土钢承口管
(如遇明挖埋设管道一般选用二级钢筋混凝土钢承 口管)
人工顶管
人工顶管
手掘式顶管法施工的优缺点: 优点
具有顶管施工的所有优点。 工作坑占用场地小。 设备简单、技术难度低,易于推广。 缺点 对不同地质条件有很大的局限性。 顶进面土压不能平衡,容易塌方。 劳动强度大,施工进度慢。
• • • • •
随着时间的推移,顶管技术也与时俱进地得到迅速发展。 主要体现在以下方面: 一次连续顶进的距离:越来越长 顶管直径:向大小直径两个方向发展 管材:钢筋混凝土管、钢管发展到其他材质的顶管 挖掘技术:机械化程度越来越高 顶管线路的曲直度:曲线形状越来越复杂,曲率半径越来越 小。
顶管施工的分类
底长:L=L1+L2+L3+L4+L5 式中 L1---后背结构厚度; L2---千斤顶长度; L3---出土工作面长度,一般取1.0~1.5m; L4---每节顶管长度; L5---顶进管口尾部留出工作坑壁的最小长度,一般为0.3m。
施工中应控制的重点
顶进管道的准确性:
1.轨道 2.后背墙 3.首节管位 4.顶铁 5.油压千斤顶
人工顶管
– 工作坑尺寸的确定
工作坑一般选在检查井的位置,并与建筑物有一定的安全 距离。其工作坑底长、宽尺寸可按下图计算。
底宽:W=D+2(B+b) 式中 B---工作面净宽,一般为1.2~1.5m; b---支撑厚度; D---管外径。
– 工作坑尺寸的确定
1--支撑 2--后背 3--千斤顶 4--顶铁 5--混凝土管
工程概况
液压顶管机

液压顶管机主要用于PE管铺设和钢管铺设,地下液压顶管机主要结构由四大部分组成,液压泵站分别配有柴油机泵站和电动机泵站,主动力采用电启动装置,解决了野外施工用电难的现象。液压顶管机是中小型非开挖工程施工的必备非开挖设备,订购本公司地下液压顶管机后本公司将派出技术人员,到施工现场进行技术指导,及机器调试工作。
7.2运输
产品在运输过程中应防止机械性损伤。
7.3贮存
产品应贮存在干燥、通风、无腐蚀的环境中,长时间贮存时,应按使用说明书要求定期检查、维护和保养。
4.1.3液压系统在加压和回转过程中,油路应无漏油现象。
4.1.4整机在工作状态下,应运转平稳,无卡滞现象。
4.2未注公差机械加工零件、部分的极限偏差应符合GB/T1804-2000中C级要求。
4.3焊接要求
焊缝表面应平整均匀,无夹渣、漏焊现象,焊缝宽度不得小于7MM。
4.4产品在正常工作状态下的施工距离为50M—60M的范围内,其最大安全系数为1.5倍。
三、以上工作正确无误后,启动非开挖液压顶管机的液压站,开始作业,前四棵顶杆要经常测量其预顶迸万向,如有不正常应予以纠正。
四、地下液压顶管机钻杆预顶至出口后,即可将头卸下,换装拉头 ( 锥形 )并将所需铺设的管线与拉头固定固牢,即可将管线反拉入孔。
液压顶管机组主要结构由四大部分组成。(1)主体部分:主要由两个插板式液压油缸组成。(2)液压泵站一个,分别配有柴油机泵站和电动机泵站。(3)支撑板两块,作用是固定机器和支撑坑壁。(4)顶杆与拉头:作用是顶进和回施扩孔。
6.6型式检验为本标准全部技术要求。
6.6.1有下列情况之一应进行型式检验:
A原材料、工艺、配方有重大改变可能影响产6个月以上重新恢复生产时;
φ2400泥水顶管机参数

φ2400泥水顶管机参数φ2400泥水顶管机是一种用于隧道施工的专业设备,它主要用于岩土和软土中进行隧道掘进和支护。
该设备具有高效、安全、节能的特点,能够大大提高隧道施工的效率和质量。
首先,φ2400泥水顶管机的外形尺寸为4500mmx2400mmx1700mm,总重约为3000kg。
它采用液压传动系统,动力来源为液压泵站,泥浆泵站以及电控柜等。
泥水顶管机的整体结构紧凑,操作简单,便于调整和维护。
其次,φ2400泥水顶管机具有可靠的动力系统。
它采用进口柴油发动机或电动机作为动力源,能够提供稳定的动力输出。
同时,该设备采用液压传动系统,具有动力大、加速快、运行平稳的特点,能够适应各种工况和地质条件。
此外,φ2400泥水顶管机具有强大的掘进和推进能力。
设备采用排土螺旋刀盘和切削刀盘,能够有效地切割和排出地层土壤。
同时,顶管机配备了强大的液压顶推系统,能够实现快速、平稳地推进管片。
该设备还配备了高效的泥浆隔离系统,能够有效地分离泥浆和砂石,保证施工现场的清洁。
此外,φ2400泥水顶管机具有灵活的操作控制系统。
它采用先进的液压控制技术和电子控制技术,可以实现对设备的精确控制。
操作人员可以通过触摸屏对顶管机进行控制,实时监测各个参数的变化,并及时调整。
此外,该设备还配备了故障诊断系统和报警系统,能够及时发现和排除故障,确保施工过程的安全和稳定。
最后,φ2400泥水顶管机具有良好的适应性和可靠性。
它可以根据不同的地质条件和隧道要求进行调整和适应。
同时,该设备采用先进的工艺和材料,具有优异的耐磨性和抗腐蚀性,能够在恶劣的环境下长时间运行。
此外,φ2400泥水顶管机还具有较低的能耗和噪音,符合环保要求。
总之,φ2400泥水顶管机是一种具有高效、安全、节能的隧道施工设备。
它具有可靠的动力系统,强大的掘进和推进能力,灵活的操作控制系统,良好的适应性和可靠性。
在隧道施工中,它能够提高工作效率,保证工程质量,减少人力和资源的消耗,是一种不可或缺的重要设备。
最新顶管及牵引管工程

顶管及牵引管工程**路**弄雨污水改造φ600雨水管顶管工程施工方案**********工程有限公司第一章、工程概况一、工程简介根据甲方的要求,在进行工程施工时不能影响**路的交通,并且不能在**路上进行掘路开槽施工。
在进行工程施工时,把因施工造成对居民的影响减到最小,并且需保证**路680弄小区内居民的围墙及友谊木器厂围墙不致大面积坍塌。
根据本公司掌握的施工技术情况,只有采用顶管施工工艺才能满足甲方的要求。
二、主要工程量1、φ800雨水管顶管: 20米;2、φ630雨水管拉管: 65米;3、砌筑1000*1000*2.5米钢筋混凝土直线落底窨井: 2座;4、φ800顶管工作井(钢板桩井内加围护工作井): 1座。
5、φ630拉管工作井(标准钢板桩工作井): 1座。
三、管材的确定根据工程施工工艺的要求,本工程顶管施工时所用的管材采用φ800钢筋混凝土“F”型管材;拉管施工时所用的管材采用0.8MPAφ630HDPE密实管。
四、施工特定条件**路是***村南北方向的主要交通要道,车流量较集中,行人较多。
在进行工程施工过程中对文明施工及安全施工的要求较高。
根据甲方的要求,本次施工不能在**路上进行掘路开槽埋管施工,按正常的开槽埋管施工工艺根本无法满足要求。
即使是采用顶管施工工艺,管道与**路上的雨水井接口要做到不掘路也很难处理。
友谊木器厂与**路680弄之间的小区通道宽度最小处只有3.4米,最宽的地方也只有4.5米,并且该通道以前是条河浜,通道底下土基较软,并且在通道两侧的上海友谊木器厂和小区居民围墙已有多处出现了较明显的裂缝。
在该通道内进行拉管施工的过程中对围墙的保护至关重要。
极有可能出现小区围墙或上海友谊木器厂的围墙坍塌的情况。
第二章、各分部、分项主要技术措施一、施工前的准备工作1.1、680弄小区围墙拆除1.1.1、友谊木器厂北面的小区围墙拆除因在顶管工作井位置的人行道不能满足顶管工作井的平面布置尺寸要求,故顶管工作井位置只能往**路680弄小区通道内位移。
