实体映射划分—可映射形状
• Solid Map 需要具有可映射形状的实体几何 • 可映射形状的定义为:
这个面板允许你通过已存在的2D单元，基于你输入的参数进行3D网格的划分 使用general 下的子面板可以灵活的使用各种可能的方法控制网格的划分
“Solid Map” 面板 Mesh > Create > Solid Map Mesh > line drag
使用线拉伸(line drag)子面板先选择2D网格，再选择几何模型的一条线作为映射方向
• • • • •
Bounding Surfs 选择封闭一个体的表面 Drag along vector将一个截面按照指定的矢量方向进行拉伸 Drag along normal将一个截面沿着正法线方向进行拉伸 Drag along line 沿一条线进行截面拉伸 Spin 沿一个环路进行截面拉伸
12
• 任何学习都应该是从简单到复杂的循序渐进的过程。 • 要划分复杂的六面体网格要从简单的模型学起：简单的模型更适合学习原理
Copyright © 2013 Altair Engineering, Inc. Proprietary and Confidential. All rights reserved.
Copyright © 2013 Altair Engineering, Inc. Proprietary and Confidential. All rights reserved.
HyperMesh画网格总结

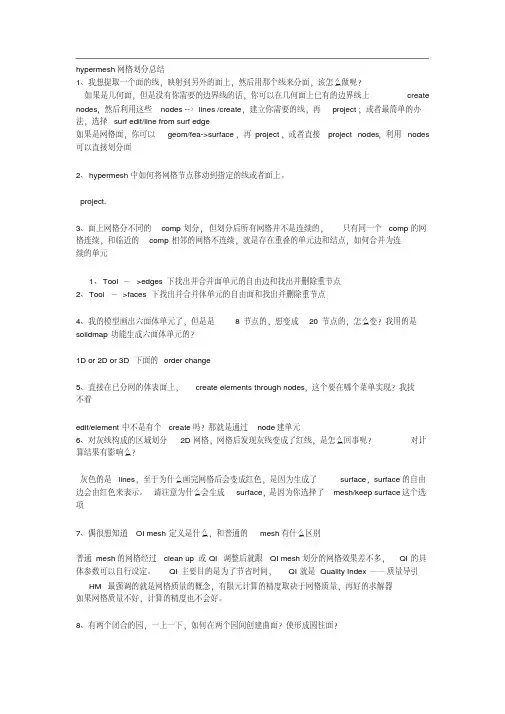

hypermesh网格划分总结1、我想提取一个面的线，映射到另外的面上，然后用那个线来分面，该怎么做呢？如果是几何面，但是没有你需要的边界线的话，你可以在几何面上已有的边界线上create nodes，然后利用这些nodes --〉lines /create，建立你需要的线，再project；或者最简单的办法，选择surf edit/line from surf edge如果是网格面，你可以geom/fea->surface，再project，或者直接project nodes，利用nodes 可以直接划分面2、hypermesh中如何将网格节点移动到指定的线或者面上。
project.3、面上网格分不同的comp划分，但划分后所有网格并不是连续的，只有同一个comp的网格连续，和临近的comp相邻的网格不连续，就是存在重叠的单元边和结点，如何合并为连续的单元1、Tool －>edges 下找出并合并面单元的自由边和找出并删除重节点2、Tool －>faces 下找出并合并体单元的自由面和找出并删除重节点4、我的模型画出六面体单元了，但是是8节点的，想变成20节点的，怎么变？我用的是solidmap功能生成六面体单元的？1D or 2D or 3D下面的order change5、直接在已分网的体表面上，create elements through nodes，这个要在哪个菜单实现？我找不着edit/element中不是有个create吗？那就是通过node建单元6、对灰线构成的区域划分2D网格，网格后发现灰线变成了红线，是怎么回事呢？对计算结果有影响么？灰色的是lines，至于为什么画完网格后会变成红色，是因为生成了surface，surface的自由边会由红色来表示。
请注意为什么会生成surface，是因为你选择了mesh/keep surface这个选项7、偶很想知道OI mesh定义是什么，和普通的mesh有什么区别普通mesh的网格经过clean up 或QI 调整后就跟QI mesh划分的网格效果差不多，QI的具体参数可以自行设定。
基于HYPERMESH的六面体网格局部加密插件开发

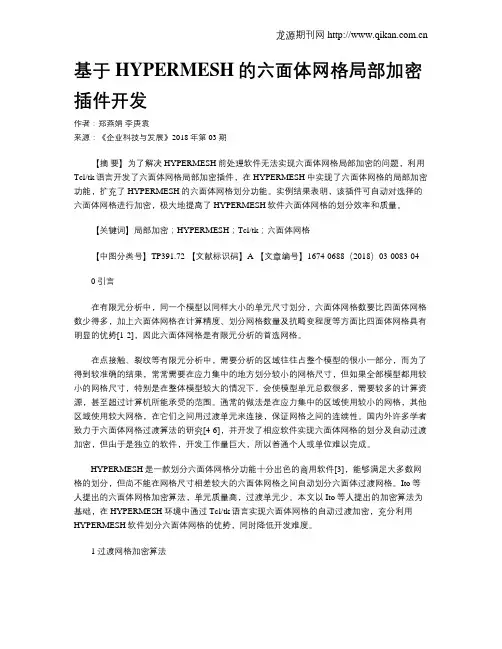

基于HYPERMESH的六面体网格局部加密插件开发作者：郑燕娟李庚袁来源：《企业科技与发展》2018年第03期【摘要】为了解决HYPERMESH前处理软件无法实现六面体网格局部加密的问题，利用Tcl/tk语言开发了六面体网格局部加密插件，在HYPERMESH中实现了六面体网格的局部加密功能，扩充了HYPERMESH的六面体网格划分功能。
实例结果表明，该插件可自动对选择的六面体网格进行加密，极大地提高了HYPERMESH软件六面体网格的划分效率和质量。
【关键词】局部加密；HYPERMESH；Tcl/tk；六面体网格【中图分类号】TP391.72 【文献标识码】A 【文章编号】1674-0688（2018）03-0083-040 引言在有限元分析中，同一个模型以同样大小的单元尺寸划分，六面体网格数要比四面体网格数少得多，加上六面体网格在计算精度、划分网格数量及抗畸变程度等方面比四面体网格具有明显的优势[1-2]，因此六面体网格是有限元分析的首选网格。
在点接触、裂纹等有限元分析中，需要分析的区域往往占整个模型的很小一部分，而为了得到较准确的结果，常常需要在应力集中的地方划分较小的网格尺寸，但如果全部模型都用较小的网格尺寸，特别是在整体模型较大的情况下，会使模型单元总数很多，需要较多的计算资源，甚至超过计算机所能承受的范围。
通常的做法是在应力集中的区域使用较小的网格，其他区域使用较大网格，在它们之间用过渡单元来连接，保证网格之间的连续性。
国内外许多学者致力于六面体网格过渡算法的研究[4-6]，并开发了相应软件实现六面体网格的划分及自动过渡加密，但由于是独立的软件，开发工作量巨大，所以普通个人或单位难以完成。
HYPERMESH是一款划分六面体网格分功能十分出色的商用软件[3]，能够满足大多数网格的划分，但尚不能在网格尺寸相差较大的六面体网格之间自动划分六面体过渡网格。
Ito等人提出的六面体网格加密算法，单元质量高，过渡单元少。
Hypermesh六面体3D网格划分概述-hexameshing
注意事项： 1、尽可能减少分割的数量 2、起始面与目标面：起始面可以有多个，目标面只能为一个 3、路径中的边界与硬点
4、倒角的处理 如有需要，先劈分倒角面，再压缩边（如下图）
5、通过面网格来控制实体网格 先在起始面画网格，然后再volume
6、划分时，要先划分与已有的相邻几何
请您及时更换请请请您正在使用的模版将于2周后被下线请您及时更换
Hypermesh六面体 3D网格划分概述 -hexameshing一、实体几何二、常见的六 Nhomakorabea体划分方法
1、drag-拉伸 2、spin-旋转 3、line drag-沿线拉伸 4、element offset-单元偏移 5、linear solid-线性近似 6、solid map-映射 注意事项：
四 、 其 他 几 何 、 网 格 编 辑 操 作 （ 在 Tool主 菜 单 页 中 ）
参考文献：
1、HyperMesh10.0基础培训教程 2、hypermesh_training中文版自学必备
HYPERMESH画网格方法总结

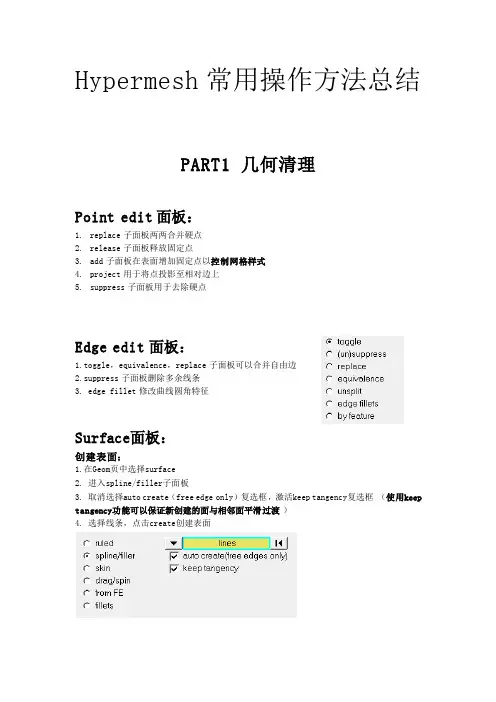

Hypermesh常用操作方法总结PART1 几何清理Point edit面板：1.replace子面板两两合并硬点2.release子面板释放固定点3.add子面板在表面增加固定点以控制网格样式4.project用于将点投影至相对边上5.suppress子面板用于去除硬点1.toggle，equivalence，replace子面板可以合并自由边2.suppress子面板删除多余线条3. edge fillet修改曲线圆角特征Surface面板：创建表面：1.在Geom页中选择surface2. 进入spline/filler子面板3. 取消选择auto create（free edge only）复选框，激活keep tangency复选框（使用keep tangency功能可以保证新创建的面与相邻面平滑过渡）4. 选择线条，点击create创建表面Surface edit 面板：对表面进行分割（以控制网格样式）1. trim with nodes 设定节点分割表面2. trim with lines 画线条分割表面，with cut line 选择surf ，之后drag a cut line画线，点击鼠标中键完成分割 3. trim with surf 用三点法创建表面以分割表面Solid面板：创建实体：1. 在主面板中选择Geom 页，进入solids 面板2. 选择bounding surfs 子面板3. 激活auto select solid surfaces 复选框4. 选择图形区任意一个曲面5. 此时模型所有面均被选中6. 点击Create 按钮，创建实体7. 状态栏提示已经创建一个实体，注意实体与曲面区别是：实体边线线型比曲面边线粗。
Solid edit 面板：分割实体：方法一：利用已有的内部线条将两部分实体分开 1. 进入solid edit 面板节点法 分割表面2. 选择trim with lines子面板3. 在with bounding lines栏下，激活solids选择器。
HyperMesh之网格划分

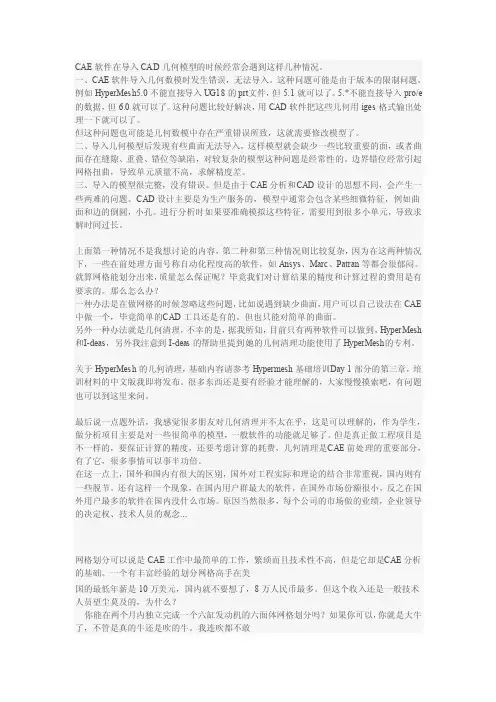

CAE软件在导入CAD几何模型的时候经常会遇到这样几种情况。
一、CAE软件导入几何数模时发生错误，无法导入。
这种问题可能是由于版本的限制问题，例如Hype rMesh5.0不能直接导入UG18的prt文件，但5.1就可以了。
5.*不能直接导入pro/e 的数据，但6.0就可以了。
这种问题比较好解决，用CAD软件把这些几何用iges格式输出处理一下就可以了。
但这种问题也可能是几何数模中存在严重错误所致，这就需要修改模型了。
二、导入几何模型后发现有些曲面无法导入，这样模型就会缺少一些比较重要的面，或者曲面存在缝隙、重叠、错位等缺陷，对较复杂的模型这种问题是经常性的。
边界错位经常引起网格扭曲，导致单元质量不高，求解精度差。
三、导入的模型很完整，没有错误。
但是由于CA E分析和C AD设计的思想不同，会产生一些两难的问题。
CAD设计主要是为生产服务的，模型中通常会包含某些细微特征，例如曲面和边的倒圆，小孔。
进行分析时如果要准确模拟这些特征，需要用到很多小单元，导致求解时间过长。
上面第一种情况不是我想讨论的内容，第二种和第三种情况则比较复杂，因为在这两种情况下，一些在前处理方面号称自动化程度高的软件，如Ansys、Marc、Patran等都会很郁闷。
就算网格能划分出来，质量怎么保证呢？毕竟我们对计算结果的精度和计算过程的费用是有要求的。
那么怎么办？一种办法是在做网格的时候忽略这些问题，比如说遇到缺少曲面，用户可以自己设法在CA E 中做一个，毕竟简单的C AD工具还是有的。
但也只能对简单的曲面。
另外一种办法就是几何清理，不幸的是，据我所知，目前只有两种软件可以做到，HyperM esh 和I-deas，另外我注意到I-deas的帮助里提到她的几何清理功能使用了Hyper Mesh的专利。
HyperMesh六面体网格划分教程
Arm001教程第一步：打开文件asm001.hm第二步：对几何实体进行切割分块操作。
1 进入Geom>Solid edit 面板，选择trim with plane/surf子面板2 激活with plane下的solids黄色按钮，选择图形区中整个实体。
3 激活下面的绿色N1按钮，并如图依次选择N1、N2、N3、B这四个点4 点击trim，将实体切割成为上下对称的两个体。
5 激活with plane下的solids黄色按钮，选择切割好的上半部分实体。
6 激活线面的N1绿色按钮，如图依次选择N1、N2、N3这三个点。
7 点击trim，将这上半部分实体切割成左右对称的两个实体。
第三步：删除多余实体和临时节点1 点击F2快接键，进入Delete面板。
2 激活黄色的solids按钮，并勾选delete bounding surfs。
在图形区中选择下半部分实体和上边的左半部分实体。
3 点击delete entity，删除掉多余的实体。
4 进入Geom>temp node面板，点击绿色的clear all按钮，删除掉多余的临时节点。
第四步：继续对要划分网格的实体进行切割操作1 进入Solid edit 面板，选择trim with plane/surf子面板2 激活with plane下的solids黄色按钮，选择图形区中整个实体。
3 激活下面的N1绿色按钮，并如图依次选择N1、N2、N3这三个点4 点击trim按钮，将最前面一小块实体分割出来。
5 重复此切割操作，按图所示，选择切割平面上的N1、N2 、N3点，把几何体切割成最终可以顺利划分网格的形式。
第五步：进行几何清理，使每一块实体都成为可映射形式。
1 选择几何的显示模式，以Mappable（是否可映射）显示。
2 点击F11快捷键，进入几何编辑面板。
3 激活toggle edge后面的黄色按钮，然后鼠标左击图中的曲线。
这一块实体便成为了可映射的形式。
Hypermesh圆柱、圆管相贯六面体单元网格划分1
Hypermesh圆柱、圆管相贯六面体单元网格划分1
圆管相贯的做法：重点是运用3D---Solid Map生成六面体一、等径两圆管相贯
1：几何模型2：分割模型
3：取出1/4几何模型，并在相交处做面、网格4：运用3D---Solid Map，在其中一
个圆管上生成6面体solid单
元
5、再次运用3D---Solid Map，在另一个圆管上生成
6、运用line drag （其他还有很多方法）
6面体solid单元
二、不等径的两圆管相贯
几何模型1/4模型
方法1:运用solid layers功能
运用3D----elem offset---solid layers
运用方法1生成两圆管相交处的六面体单元质量不是太好。
方法2：运用solid Map功能
1、先在大径圆管外表面作shell单元
2、运用Solid Map,生成6面体单元
3、依所生成的六面体单元，运用Tool---faces生成
4、选中两圆管相交处的shell单元，
Shell单元以此作为Solid Map的基本单元。
5、运用solid Map,生成六面体单元
6、1/4模型所生成的六面体单元
方法1与方法2两圆管相交处的六面体单元对比：
方法1：方法2：
此处单元质量：warpage最大值为33.13 此处单元质量：warpage最大值为7.25。
Hypermesh六面体网格
实例解析
• 删除面网格后，得到最终的网格模型，并检acket.hm，本节将基于体进行六面体网格的划分。基于体进行 六面体网格划分，需要先进行体的分割，然后使用solid map/one volume命令进行划分，同时需要布置面网格。
底板
弯臂
过渡臂
末梢
实例解析
• 使用solid edit命令进行体的分割，如图。
实例解析
• 删除面网格，并查找是否有节点需要合并，同时查看网格质量等，如 果有不合格网格，则可以进行局部调整。之后网格划分结束。
hypermesh六面体网格solidmap命令hypermesh六面体网格solidmap命令hypermesh六面体网格elemsoffset命令实例解析armbrackethm本节将基于面进行六面体网格的划分实例解析底板的网格划分首先布置底板网格然后拉伸生成底板体网格实例解析弯臂的网格划分同底板体网格一样使用solidmapgeneral生成弯臂体网格实例解析过渡臂的网格划分实例解析末梢的网格划分一实例解析末梢的网格划分二实例解析查找并合并重复节点实例解析删除面网格后得到最终的网格模型并检查网格质量实例解析armbrackethm本节将基于体进行六面体网格的划分
实例解析
• 分割完成之后，使用Mappable查看体的显示方式，如图，可以完全 使用one volume划分网格。
实例解析
• 此时可以开始网格划分。首先划分底板体网格。先布置底板的面网格。
实例解析
• 生成弯臂网格
实例解析
• 生成过渡臂网格
实例解析
• 布置面网格，生成部分末梢网格
实例解析
• 再次布置面网格，生成剩余末梢网格
Hypermesh网格划分教程
六面体网格划分
HYPERMESH画网格总结
