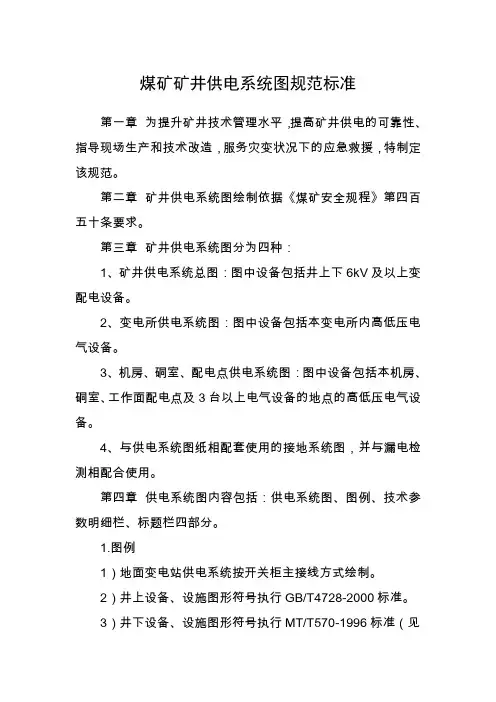

第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。
第三章矿井供电系统图分为四种：１、矿井供电系统总图：图中设备包括井上下6kV及以上变配电设备。
2、变电所供电系统图:图中设备包括本变电所内高低压电气设备。
3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及３台以上电气设备的地点的高低压电气设备。
4、与供电系统图纸相配套使用的接地系统图,并与漏电检测相配合使用。
第四章供电系统图内容包括:供电系统图、图例、技术参数明细栏、标题栏四部分。
１.图例1)地面变电站供电系统按开关柜主接线方式绘制。
2）井上设备、设施图形符号执行ＧB/T4728-2000标准。
３)井下设备、设施图形符号执行MT／T57０-1996标准（见附件一）。
上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。
2.标准图幅(单位㎜)表中B、L—图纸幅面的宽、长。
e 图纸不留装订边时,图纸幅面与图框的间距。
c、a 图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。
⑴尽量采用标准图幅,优先选用横幅。
⑵必要时可分幅成图,形成图册。
图册推荐选用A3图幅标准。
3.标题栏标题栏位于图纸右下角。
标题栏内容包括：名称（图纸名称及单位名称如ⅹⅹ公司ⅹⅹ矿井,该处须加盖单位公章)、图纸编号（专业序列编号,成套图纸总张数、第几张）、签字区（签字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。
签字须由本人手写签）。
根据供电系统图等级不同,标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面)供电系统图标题栏两种（见附件二)。
煤矿井下供电系统ppt课件

精选
ZNCK-2A高压开关智能测控保护器 测试系统设计
• 煤矿井下供电系统有哪些设备构成？ 答：移动变压站、隔爆干式变压器、矿用防爆电 动机、六氟化硫断路器、组合开关、防爆运 输机 车、阻燃抗静电输送带、矿用隔爆型电磁起动器、 通风机、本质安全电话机。
精选
煤矿井下供电系统有哪些设备构成？有哪些 用电设备？
•10/1.14kv
控制开关
精选
10/3.3kv
• 煤矿井下采区供电系统的安全隐患分析 • • 1 问题的提出
目前煤矿井下普遍采用采区变电所供电或移动变电站的供电方式，其移动变电站采用高压开关、干式变压器、低压 馈电开关或低压综合保护箱三位一体组合方式，或是矿用隔爆型干式变压器和矿用一般型干式变压器。 • (1)变压器二次到馈电开关电源侧这段低压电缆无漏电保护，当该段电缆发生漏电故障后，虽然低压检漏继电器动作， 馈电开关分闸，但电缆的漏电故障始终存在，易发生短路故障和人身触电事故。 (2)当维修人员在误操作(高压没有停电)的情况下，打开变压器的高压侧或低压侧接线腔门(盖)检修、检查时，由于 设备没有可靠的保护装置，致使操作人员时有发生触电伤亡的事故。 • 2 主要原因分析 (1)对变压器二次侧到馈电开关电源侧这段低压电缆的漏电保护和在打开变压器高、低压侧腔体门(盖)时的保护问题 上，目前还没有明确的标准规定，因而存在隐患是必然的。 (2)目前井下使用的高压防爆开关、矿用一般型高压开关等都具有高压漏电和绝缘监视保护功能，由于变压器高、低 压侧腔体的门(盖)还没有有效的闭锁(联锁)保护装置，以及低压馈电开关在对变压器二次侧到馈电开关电源侧这段低 压电缆的漏电保护的空缺，使得高压开关与分立的变压器、低压馈电开关之间的保护不能形成有效的配合，高压开 关也便失去了应有的保护功能。 (3)不按规定擅自使用电气设备，有的还任意甩掉保护设施，如拆去变压器高、低压侧腔体的门(盖)有闭锁(联锁)的 保护装置等。 3 防范措施 (1)建议国家有关部门应尽快制定出对使用中的变压器二次侧到馈电开关电源侧这段低压电缆的漏电保护和在打开变 压器高、低压侧腔体门(盖)保护的有关标准的规定。 (2)对分立的供电变压器，其高、低压侧腔体门(盖)都应设置闭锁(联锁)开关，其接点串接在高压开关的监视回路中， 当变压器高、低压侧腔体门(盖)在打开(或关闭前)及高压橡套电缆的监视线在断开时，高压开关便迅速跳闸(或不能 合闸)。 (3)应定期对井下设备进行监督检查、严格制定操作、维护制度、人员培训制度遵章作业确保安全生产。
