种泵内部结构
喷雾器电动隔膜泵的内部结构
喷雾器电动隔膜泵的内部结构
电动隔膜泵是一种常用于喷雾器的泵型，其内部结构一般包括以下部分：
1. 电机：驱动泵的运转，通常为直流电动机或交流电动机。
2. 隔膜：隔膜泵的核心部件，通常由弹性材料制成，将泵腔分成两个压缩腔和吸入腔，使得液体能够通过泵腔的挤压运动来输送。
3. 泵体：安装电机和隔膜的外壳，通常由耐腐蚀性强的金属材料制成，如不锈钢。
4. 气动阀：控制隔膜泵吸入和排放的阀门，通常由弹簧、气室和活塞组成。
5. 液体泵腔：隔膜泵的液体流通通道，由隔膜、阀板和泵体构成。
6. 进出口阀：控制液体进出泵体的阀门。
7. 排气管：将腔体中的气体排放出去的管道。
8. 减震垫：减少震动和噪音的垫片，通常安装在泵体和基座之间。
9. 过滤器：滤去泵进来的大颗粒杂质，保护泵的正常运行。
总之，喷雾器电动隔膜泵的内部结构主要包括电机、隔膜、泵体、气动阀、液体泵腔、进出口阀、排气管、减震垫和过滤器。
这些组件相互配合，实现了泵的正常工作。
磁力泵的结构
磁力泵的结构
磁力泵是一种特殊的工业泵，它采用了磁力耦合传递动力，无需机械密封和轴封，使其具有了无泄漏、无污染等优点，被广泛应用于化工、医药、电力、制药等领域。
磁力泵的最基本结构由泵壳、泵轮、磁同步转子和外磁转子四部分组成。
泵壳是磁力泵的主要外壳，用于容纳泵轮和磁同步转子，同时防止渗漏和泄露。
泵轮是泵壳内的主要传动部件，它通过轴承支撑在轴上，转子与泵轮同步旋转，从而带动液体流动。
磁同步转子是由动磁体和定磁体组成的，其作用是通过磁力耦合和泵轮传递动力，驱动液体流动，同时与泵轴分离，避免了传统机械密封带来的泄漏等问题。
外磁转子则是由外磁体和定磁体组成，用于发出磁场，将动磁体加速转动，并通过磁力耦合传递动力给磁同步转子。
相比传统的机械密封泵，磁力泵的结构更加简单，无需轴封和机械密封等复杂部件，使其更具可靠性、安全性和环保性。
同时，由于采用了磁力耦合技术，使其无需接触式传动，耐腐蚀性和耐高温性得到了极大提高，成为化工行业领域使用较为广泛的泵种。
总的来说，磁力泵的结构主要包括泵壳、泵轮、磁同步转子和外磁转子四部分，它的结构简单、可靠性高、耐腐蚀性和耐高温性好等优点，使其成为化工、医药、电力等领域得到广泛应用的重要泵种。
螺杆泵结构及工作原理
螺杆泵结构及工作原理螺杆泵是一种常用的离心泵，它的结构和工作原理在工业生产中起着重要的作用。
本文将详细介绍螺杆泵的结构和工作原理。
一、螺杆泵的结构螺杆泵主要由泵体、转子、定子和轴承等组成。
1. 泵体：泵体是螺杆泵的主要部件，它一般采用铸铁或钢板焊接而成。
泵体内部设有进出口口，用于流体的进出。
2. 转子：转子是螺杆泵的动力传动部件，一般由双螺杆或三螺杆组成。
转子的螺杆形状呈螺旋状，可以将液体从进口处输送到出口处。
3. 定子：定子是螺杆泵的固定部件，一般由套筒和螺纹衬套组成。
定子内部的螺纹与转子的螺纹相配合，形成密封腔。
4. 轴承：轴承是支撑转子和定子的部件，一般采用滚动轴承或滑动轴承。
轴承可以减少转子和定子之间的摩擦，提高泵的运行效率。
二、螺杆泵的工作原理螺杆泵的工作原理可以分为吸入、压缩和排出三个阶段。
1. 吸入阶段：当泵启动后，转子开始旋转。
转子的螺纹将液体从进口处吸入泵体内部的密封腔中。
由于转子的旋转，液体被推送到转子的出口处。
2. 压缩阶段：在转子的旋转过程中，液体被推送到密封腔中，随着转子的旋转，密封腔的容积逐渐减小，从而使液体被压缩。
当液体被压缩到一定程度时，它将被推送到泵体的出口处。
3. 排出阶段：当转子的旋转使液体被推送到泵体的出口处时，液体将被排出泵体。
由于转子的连续旋转，液体将不断地被吸入、压缩和排出。
螺杆泵的工作原理主要依靠转子和定子之间的螺纹配合，通过转子的旋转来推送液体。
由于螺杆泵的转子和定子之间的间隙较小，所以泵的密封性较好，能够有效地输送高粘度液体和含固体颗粒的液体。
总结：螺杆泵是一种结构简单、工作可靠的离心泵。
它的结构主要由泵体、转子、定子和轴承等组成。
螺杆泵的工作原理是通过转子和定子之间的螺纹配合和转子的旋转来推送液体。
螺杆泵在化工、石油、食品等行业中广泛应用，具有很高的经济效益和社会效益。
气动隔膜泵的组成结构
气动隔膜泵的组成结构
气动隔膜泵是一种利用压缩空气作为动力源，将介质抽离或输送的泵。
它的结
构比较简单，主要由气动马达、气控阀、隔膜组件、进出口连接管道等部分组成。
以下将对其具体的组成结构进行详细介绍。
1. 气动马达
气动马达是气动隔膜泵的核心部件，是驱动泵的能量来源。
由于泵的结构比较
简单，所以气动马达同样也非常简单。
它的主要组成部分包括转子组件，转子后盖、转子后锁盘、前盖、转子前锁盘等部件。
2. 气控阀
气控阀在气动隔膜泵中扮演着决定泵的流量与工作状态的控制器角色。
一般情
况下，它是可逆的，能够控制压力以及相应的流量。
它的主要组成部分包括弹簧、活塞、调节阀门、开关等组件。
3. 隔膜组件
隔膜组件是气动隔膜泵的重要部件，能够隔离泵体的两个流体室。
一般情况下，它由两个橡胶或聚四氟乙烯复合材料隔膜组成，并通过四根螺杆与泵体相连。
它的主要功能是防止泵体内外介质相互混杂和保护气动马达，同时也能够提高泵的耐腐蚀性和耐磨性能。
4. 进出口连接管道
进出口连接管道是气动隔膜泵的另一个重要组成部分，它能够连接泵体的进出口，是将介质抽离或输送的通道。
一般情况下，它由不锈钢制成，能够承受高压环境和强腐蚀性介质的侵蚀。
总结
气动隔膜泵的组成结构相比于其他泵类而言比较简单，主要由气动马达、气控阀、隔膜组件、进出口连接管道等部分组成。
虽然它的结构不太复杂，但其在输送介质方面有其独特的优势，例如泵体内部基本上没有摩擦件的存在，因此能够输送浓密、高粘度、颗粒度较大、腐蚀性物质、中液量含有气泡等不易被其他泵所处理的物质。
齿轮泵的结构组成
齿轮泵的结构组成齿轮泵是一种常见的液压传动元件，广泛应用于各种工业领域。
它的工作原理是通过齿轮的相互啮合来实现液体的输送，具有结构简单、可靠性高等特点。
本文将从齿轮泵的结构组成方面进行详细介绍。
一、齿轮泵的结构组成齿轮泵主要由泵体、齿轮、轴、密封件等组成。
下面将逐一介绍各个部分的结构。
1. 泵体泵体是齿轮泵的主要部分，它的主要作用是支撑齿轮和轴，同时承受液体的压力。
泵体一般采用铸造或加工而成，常见的材料有铸铁、铸钢、铝合金等。
泵体内部通常有两个相互平行的油腔，分别称为吸油腔和压油腔。
吸油腔通过吸油口连接油箱，压油腔通过压油口连接液压系统。
2. 齿轮齿轮是齿轮泵的核心部分，它的主要作用是通过相互啮合来实现液体的输送。
齿轮一般由钢材或铸造而成，其形状有直齿轮、斜齿轮、内齿轮等多种类型。
齿轮的尺寸和齿数决定了齿轮泵的流量和压力。
3. 轴轴是齿轮泵的传动部分，它的主要作用是将齿轮的转动传递给液压系统。
轴一般由优质钢材或铸铁制成，其表面经过精密加工，以保证轴的精度和强度。
轴通常有两个端面，一端连接驱动装置，另一端连接齿轮。
4. 密封件密封件是齿轮泵的关键部分，它的主要作用是防止液体泄漏和污染。
常见的密封件有轴封、油封等。
轴封是用于轴和泵体之间的密封，通常采用机械密封或密封圈。
油封是用于齿轮和泵体之间的密封，通常采用橡胶密封圈。
二、齿轮泵的工作原理齿轮泵的工作原理是通过齿轮的相互啮合来实现液体的输送。
当齿轮开始转动时，吸油腔内的液体随之被吸入，同时压油腔内的液体被压缩并排出。
当齿轮继续转动时，压油腔内的液体被压入液压系统，吸油腔内的液体再次被吸入，如此循环往复，实现了液体的连续输送。
三、齿轮泵的优缺点齿轮泵具有以下优点：1. 结构简单，制造成本低。
2. 可以输送高压、高粘度的液体。
3. 转速范围广，适用于不同的工作条件。
4. 工作可靠，不易出现故障。
但是齿轮泵也有一些缺点：1. 噪音大，振动较大。
2. 由于齿轮的相互啮合，容易出现磨损和漏油现象。

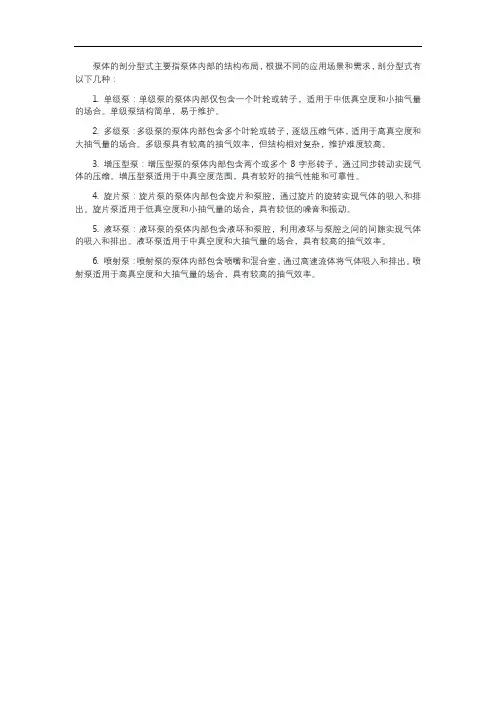

泵体的剖分型式
泵体的剖分型式主要指泵体内部的结构布局，根据不同的应用场景和需求，剖分型式有以下几种：
1. 单级泵：单级泵的泵体内部仅包含一个叶轮或转子，适用于中低真空度和小抽气量的场合。
单级泵结构简单，易于维护。
2. 多级泵：多级泵的泵体内部包含多个叶轮或转子，逐级压缩气体，适用于高真空度和大抽气量的场合。
多级泵具有较高的抽气效率，但结构相对复杂，维护难度较高。
3. 增压型泵：增压型泵的泵体内部包含两个或多个8字形转子，通过同步转动实现气体的压缩。
增压型泵适用于中真空度范围，具有较好的抽气性能和可靠性。
4. 旋片泵：旋片泵的泵体内部包含旋片和泵腔，通过旋片的旋转实现气体的吸入和排出。
旋片泵适用于低真空度和小抽气量的场合，具有较低的噪音和振动。
5. 液环泵：液环泵的泵体内部包含液环和泵腔，利用液环与泵腔之间的间隙实现气体的吸入和排出。
液环泵适用于中真空度和大抽气量的场合，具有较高的抽气效率。
6. 喷射泵：喷射泵的泵体内部包含喷嘴和混合室，通过高速流体将气体吸入和排出。
喷射泵适用于高真空度和大抽气量的场合，具有较高的抽气效率。
(完整版)各种泵结构
各种泵结构API，是美国石油协会（American Petroleum Institute）的简称。
出版API610标准的目的是为了提供一份采购规范，以便于离心泵的制造和采购。
API610（第七版）是针对石油炼厂用离心泵提出的，其标准名为《一般炼厂用离心泵》（Centrifugal Pumps for General Refinery Services）。
但实际上，使用API610标准的不仅是石油炼厂，石油、化工、天然气等领域均时常采用API610标准。
为适用这一需要，1995年颁布的API610（第八版）改名为《石油、重化学和天然气工业用离心泵》（Centrifugal Pumps for Petroleum, Heavy Chemical, and Gas Industry Services），并在内容上较上一版有较大的变动。
API610对节能问题备受关注。
API610要求制造厂和使用厂在设备的制造、选用和运行等所用环节中积极寻求创新的节能方法。
如果这种节能方法能提高效率并降低使用期的总费用而不致牺牲安全或可靠性，则应鼓励采用。
另外选择设备时的评定标准应以设备在使用寿命期内的总费用为准，而不是以设备的采购费用为准。
目前在石油和化工领域，API610是使用最为频繁的离心泵用国际标准。
国际标准化组织也采纳了API610标准，付之于标准号ISO/CD13709。
API610对石油工业、重化学工业和天然气工业用离心泵（包括用作为水力回收水轮机而作逆运转的泵）提出了最低限度的要求。
符合API610标准的离心泵常称为API泵。
API泵连续运转周期至少为3年，可靠性很高。
API泵的适用范围很广，其涉及的泵型有三大类泵，即悬臂式（Overhung）、两端支撑式（Between Bearings）和立式悬吊式（Vertical Suspended）。
如表1。
其中OH1、OH4、OH5只有当买方指定和制造厂业已证明对此种泵富有经验时才可以提供。
分子泵原理结构
分子泵原理结构分子泵是一种高真空泵，其工作原理是利用分子的热运动和分子之间的碰撞来实现气体的抽取。
它主要由泵体、转子、定子和附件组成。
泵体是分子泵的主体部分，通常采用不锈钢制作。
它由一个圆筒形的外壳和一个内部的漏斗形腔室组成。
外壳上有进气口和出气口，通过这两个口来实现气体的进出。
进气口连接真空系统，出气口连接真空计或其他设备。
转子是分子泵的关键部件，它是一个圆盘状的结构，由许多小孔排列而成。
转子的表面经过特殊处理，使其具有较高的孔密度。
转子安装在泵体内部，可以通过电机的驱动进行旋转。
定子是与转子相对应的部件，它也是一个圆盘状的结构，但没有孔洞。
定子与转子之间的间隙非常小，通常为几微米。
转子的旋转使得气体在转子和定子之间形成一个薄薄的空隙，气体分子在这个空隙中受到转子的影响而发生碰撞。
附件包括驱动装置、冷却装置和控制系统等。
驱动装置通常采用电机，通过传动装置将动力传递给转子，使其旋转。
冷却装置用于降低分子泵的温度，以提高其抽取效率。
控制系统用于监测和控制分子泵的工作状态，保证其正常运行。
分子泵的工作原理是利用分子的热运动和分子之间的碰撞来实现气体的抽取。
当气体从进气口进入泵体时，首先经过预抽阀进入初级级别，然后经过转子和定子之间的空隙，气体分子在空隙中发生碰撞，并受到转子的影响而改变方向。
由于转子的高速旋转，气体分子在碰撞后的速度增加，逐渐向出气口方向移动。
在转子的作用下，气体分子逐渐被排出泵体，达到抽取气体的目的。
分子泵具有抽取速度快、抽取范围广、抽取效率高等优点。
它可以将气体抽取到非常低的压力，达到高真空的要求。
分子泵在真空技术领域有着广泛的应用，特别是在半导体制造、光学仪器和航空航天等领域。
分子泵是一种利用分子的热运动和分子之间的碰撞来实现气体抽取的高真空泵。
它的主要结构包括泵体、转子、定子和附件。
通过转子的旋转和空隙中气体分子的碰撞，分子泵可以将气体抽取到非常低的压力，具有抽取速度快、抽取范围广、抽取效率高等优点。
离心泵内部结构及特点(图文)
离心泵内部结构及特点离心泵较其他类型泵有很多优点，如：离心泵具有流量均匀、运转平稳、振动小、转速高、设备安装和维护费用低、适用范围广（包括流量、扬程及对介质性质的适应性）。
因此离心泵是工业生产中应用极为广泛的一种泵。
一、离心泵构造离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。
当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。
当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。
与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。
叶轮不停旋转，液体也连续不断的被吸入和压出。
由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。
二、离心泵的分类（1）、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。
2、多级泵：即在泵轴上有两个或两个以上的叶轮。
单级离心泵多级离心泵（2）、按工作压力来分类低压泵、中压泵、高压泵低压离心泵中压离心泵高压离心泵（3）、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。
单侧进水式泵双侧进水式泵（4）、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。
2、立式泵：泵轴位于垂直位置。
卧式泵立式泵三、离心泵的基本构造单级单吸式离心泵特点：单级单吸式离心泵工作可靠，结构简单，易于制造加工，维护保养方便，适应性强，是广泛应用的一种离心泵。
泵的一端在托架内用轴承支撑，装有叶轮的另一端悬臂伸出托架之外。
按泵体与泵盖的剖分位置不同，又可分为前开式和后开式两种结构。
后开式泵的优点在于检修时，只要将托架止口螺母松开就可以将托架连同叶轮一起取出，不必要拆卸泵的进、排液管路。
超全面21种泵原理分解图
泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。
一起来学习各种泵的工作原理,希望有助！两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。
另一侧两齿轮互相合拢，形成高压将液体排出。
性能特点：优点：结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。
缺点：径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。
2.多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。
性能特点：多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。
多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。
欢迎关注微信号：直观学机械。
多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。
多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。
由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。
往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。
3.离心泵液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。
性能特点：1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。
往复泵的结构及工作原理
往复泵的结构及工作原理
往复泵是一种常用的工业泵，它通过往复运动来实现液体的输送。
往复泵的主要结构包括泵体、活塞、活塞杆、阀门和密封装置等。
泵体是往复泵的主体部分，一般由铸铁或不锈钢制成。
泵体内有一个密封严密的腔室，活塞和活塞杆则位于泵体内部。
活塞是往复泵的重要部件，它由密封性好的材料制成，通常为橡胶或金属。
活塞与泵体内壁之间形成了一个密闭的腔室。
当活塞向前运动时，腔室内的压力会增大，从而推动液体向前运输。
活塞杆与活塞连接，透过泵体上的密封装置将活塞杆与泵体隔离。
活塞杆的作用是将活塞的运动传递给泵体外部的驱动装置。
往复泵上一般还设有吸入阀和排出阀。
吸入阀通常位于泵体底部，当活塞向后运动时打开，允许液体进入泵体；排出阀通常位于泵体顶部，当活塞向前运动时打开，允许液体从泵体排出。
往复泵的工作原理是通过外部的驱动装置，使活塞来回运动。
驱动装置通常为电机或发动机。
当驱动装置工作时，将活塞杆与活塞一起向后拉动，此时，腔室内的压力降低，吸入阀打开，液体被吸入泵体；接着，驱动装置将活塞杆与活塞一起向前推动，此时，腔室内的压力增大，排出阀打开，液体被排出泵体。
往复泵通过反复的往复运动，不断地将液体吸入和排出，从而
实现了输送液体的功能。
它适用于输送各种液体，如水、油、化学品等，广泛应用于工业生产中的液体输送领域。
离心泵结构组成图解
（4）轴和轴承 泵轴一端固定叶轮，～端装联轴器。根据泵的大小，轴承可选用滚动 轴承和滑动轴承。 （5）轴封 轴封一般有机械密封和填料密封两种。一般泵均设计成既能装填料密 封，又能装机械密封。 单级离心泵结构图 1—泵壳;2—叶轮; 3—密封环;4—叶轮螺母; 5—泵姜;6—密封部件;
（1）泵壳 泵壳有轴向剖分式和径向剖分式两种。大多数单级离心泵的壳体都是 蜗壳式的，多级泵径向剖分壳体一般为环形壳体或圆形壳体。一般蜗壳式泵 壳内腔呈螺旋型流道，用以收集从叶轮中流出的液体，并引向扩散管至泵出 口。泵壳承受全部的工作压力和液体的热负荷。 （2）叶轮 叶轮是唯一的做功部件，泵通过叶轮对液体做功。叶轮的结构型式有 闭式、开式、半开式三种。闭式叶轮由叶片、前盖板、后盖板组成。半开式 叶轮由叶片和后盖板组成。开式叶轮只有叶片，无前后盖板。闭式叶轮效率 较高，开式叶轮效率较低。 （3）密封环 密封环的作用是防止泵的内泄漏和外泄漏．由耐磨材料制成的密封环， 镶于叶轮前后盖极和泵壳上，磨损后可以更换。
离心泵Байду номын сангаас构组成图解
离心泵结构组成图解 离心泵的基本构造离心泵的种类有很多，如图所示为单级单吸式离心 泵的基本构造，主要包括蜗壳形的泵壳、泵轴、叶轮、吸水管、压水管、底 阀、控制阀门、灌水漏斗和泵座。 1 一泵壳；2 一泵轴；3 叶轮； 4 一吸水管；5 一压水管；6 一底阎； 7 一控制阀门；8 一灌水漏斗；9 一泵座 。 单级离心泵结构
7—中间支承;8—轴; 9—悬架部件
多头泵内部结构
多头泵内部结构多头泵是一种常用于工程和工业领域的泵类设备，其内部结构复杂而精密，包括多个重要组件和部件。
下面将详细介绍多头泵的内部结构。
一、泵壳：多头泵的外部壳体，通常由金属或合金材料制成，具有较高的强度和耐腐蚀性能。
泵壳内部通常分为多个腔室，每个腔室都有一个进口和出口。
二、叶轮：叶轮是多头泵的核心部件之一，通常由金属材料制成。
它的主要作用是通过旋转产生离心力，将液体从进口抽入泵内，并在高速旋转的过程中将液体压力增加后排出。
三、轴：泵的轴是将电动机的旋转动力传递给叶轮的关键部件。
轴通常由高强度的合金钢材料制成，并经过精密加工和热处理，以确保其在高速旋转下的稳定性和耐磨性。
四、密封装置：多头泵的密封装置用于防止泵内液体泄漏到外部环境。
常见的密封装置包括填料密封、机械密封和磁力密封等。
这些密封装置能够有效地保持泵的正常运行，并减少泄漏对设备和环境的损害。
五、轴承：轴承是支撑泵轴的重要组件，它能够承受轴的旋转力和泵的工作负荷。
轴承通常采用滚动轴承或滑动轴承，具有较高的耐磨性和耐高温性能，以确保泵的平稳运行和寿命。
六、驱动装置：多头泵的驱动装置通常是电动机，可以通过电能转换为机械能，驱动泵的各个部件运转。
电动机通常安装在泵的外部，通过联轴器与泵轴连接，以确保动力传递的可靠性和高效性。
七、进出口阀门：多头泵的进出口阀门用于控制液体的流动方向和流量。
进口阀门通常位于泵的进口处，用于控制液体的进入；出口阀门位于泵的出口处，用于控制液体的排出。
这些阀门通常由金属材料制成，具有耐腐蚀性和密封性能。
八、附件：多头泵的附件包括仪表、管道连接件、阀门、传感器等。
这些附件用于监测和控制泵的运行状态，以及与其他设备和管道的连接。
附件的选择和安装对于泵的正常运行和维护非常重要。
以上是多头泵的内部结构的主要组成部分。
每个部件的选择和设计都对泵的性能和使用寿命有着重要影响。
因此，在使用和维护多头泵时，需要注意每个部件的工作原理和性能要求，以确保泵的安全稳定运行。
柱塞泵结构及工作原理
柱塞泵结构及工作原理柱塞泵是一种常见的液压泵，其主要结构包括泵体、柱塞、活塞、前后盖等部分。
其工作原理是通过柱塞的往复运动来改变泵腔容积，从而实现液体的吸入和排出。
柱塞泵的主要结构如下：1.泵体：泵体是柱塞泵的主要承载部分，通常由铸铁或钢材料制成。
泵体内部有一个或多个泵腔，泵腔通过侧面的吸入口和排出口与外部连通。
2.柱塞：柱塞是柱塞泵的关键部件，其位置和运动状态决定了泵腔的容积。
柱塞通常由精密加工的金属材料制成，表面光滑并且有一定的密封性能。
柱塞与泵体之间通过密封环进行密封，防止液体泄漏。
3.活塞：活塞是柱塞泵的驱动部分，通过柱塞杆与柱塞相连，实现柱塞的往复运动。
活塞与柱塞塞紧连接，并且与柱塞泵的泵杆相连，泵杆的运动通过柱塞传递到柱塞上。
4.前后盖：前后盖是柱塞泵的固定部分，用于固定柱塞和活塞，保证其运动的稳定性和密封性。
前后盖内部设有密封环，用于防止液体泄漏。
柱塞泵的工作原理如下：1.吸入阶段：当活塞向后移动时，柱塞与柱塞泵内腔之间的体积变大，泵内压力降低，形成负压。
此时，外部液体通过吸入口进入泵腔，并且将柱塞向后推动。
2.排出阶段：当活塞向前移动时，柱塞与柱塞泵内腔之间的体积变小，泵内压力增大，形成正压。
此时，泵内液体被推出泵腔，通过排出口排出。
同时，柱塞的运动也将液体压力向外传递。
3.循环运动：柱塞泵的工作过程是循环的，即不断进行吸入和排出阶段，实现液体的连续输送。
柱塞泵的输送流量和压力可以通过调整柱塞的行程和运动速度来控制。
总结起来，柱塞泵通过柱塞的往复运动来改变泵腔容积，从而实现液体的吸入和排出。
其结构简单，可靠性高，并且具有较高的输送能力和压力。
在液压系统中广泛应用于液体的输送和压力控制。
ksb导热油泵机械密封内部结构
ksb导热油泵机械密封内部结构KSB导热油泵机械密封内部结构导热油泵是一种常用于工业领域的泵类设备，用于输送高温的导热油。
为了确保泵的正常运行和防止泵体内的导热油泄漏，导热油泵采用了机械密封。
本文将介绍KSB导热油泵机械密封的内部结构。
一、机械密封的基本原理机械密封是一种通过机械装置来防止流体泄漏的装置。
在导热油泵中，机械密封主要由固定环、活动环、填料、弹簧等组成。
当泵运行时，固定环和活动环之间形成一条密封缝隙，通过填料填充缝隙，使流体无法泄漏。
二、KSB导热油泵机械密封的内部结构KSB导热油泵采用了单端面机械密封结构。
下面将详细介绍其内部结构：1. 固定环：固定环是机械密封的固定部分，安装在泵体上。
固定环由金属材料制成，具有较好的耐磨性和耐腐蚀性。
2. 活动环：活动环是机械密封的活动部分，安装在泵轴上。
活动环由耐磨材料制成，可以与固定环形成密封间隙。
3. 填料：填料是填充在固定环和活动环之间的材料，用于填充密封间隙，防止导热油泄漏。
常用的填料材料有聚四氟乙烯、碳纤维等。
4. 弹簧：弹簧是机械密封中的一个重要组成部分，用于提供压力，使固定环和活动环紧密贴合，保持密封效果。
弹簧的选择要根据泵的工作条件和导热油的温度来确定。
5. 密封面：密封面是固定环和活动环的接触面，需要具有良好的光洁度和平整度，以确保密封效果。
三、KSB导热油泵机械密封的工作原理当导热油泵启动时，泵轴开始旋转，活动环随之旋转，通过填料填充的密封间隙与固定环形成摩擦力，从而达到密封的效果。
同时，弹簧的作用使固定环和活动环保持一定的压力，确保密封面紧密贴合。
导热油泵机械密封的工作过程中，由于摩擦力的作用，密封面会产生一定的磨损。
为了延长机械密封的使用寿命，通常在密封面上涂覆一层润滑油膜，降低摩擦损耗。
四、机械密封的维护与保养为了保证导热油泵的正常运行和延长机械密封的使用寿命，需要进行定期的维护与保养。
具体包括以下几个方面：1. 定期检查机械密封的工作状态，发现问题及时处理。
超全面21种泵原理分解图
泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。
一起来学习各种泵的工作原理,希望有助！两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。
另一侧两齿轮互相合拢，形成高压将液体排出。
性能特点：优点：结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。
缺点：径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。
2.多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。
性能特点：多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。
多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。
欢迎关注微信号：直观学机械。
多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。
多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。
由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。
往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。
3.离心泵液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。
性能特点：1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。
各种泵的结构原理
各种泵的结构原理泵是一种能够将液体或气体输送到高于原始位置的设备。
泵的结构和原理因不同的应用领域而有所不同，下面将介绍一些常见的泵的结构原理。
1.动力泵（离心泵）：动力泵是一种常见的液体输送设备，主要由进口、出口、叶轮、壳体和轴等组成。
其原理是通过电动机或其他动力源驱动轴转动，使叶轮在泵壳内旋转形成离心力，产生吸入和排出液体的作用。
进口处的液体被叶轮吸入后，随着叶轮的旋转被甩出去，从而实现液体的输送。
2.正排量泵（齿轮泵）：正排量泵是一种能够精确输送液体的泵，主要由齿轮、泵壳和轴等构成。
其原理是通过两个相互啮合的齿轮，将液体从进口吸入到齿轮间隙中，然后随着齿轮的旋转将液体推向出口。
齿轮泵的优点是输送稠密液体的能力强，但是不适用于高粘度和高温液体。
3.切割泵（剪切泵）：切割泵是一种能够将固体颗粒悬浮在液体中输送的泵，常用于污水处理等领域。
切割泵的结构中通常包括水力驱动装置、剪切装置、切割装置和泵壳等部分。
其原理是通过剪切装置将固体颗粒切割成较小的颗粒，然后通过水力驱动装置将悬浮的固体颗粒输送到出口处。
4.隔膜泵：隔膜泵是一种能够输送高粘度液体和易挥发液体的泵，主要由泵壳、隔膜、活塞和吸排阀等组成。
其原理是通过泵体中的隔膜将液体从进口吸入到泵内，然后通过活塞的推动将液体挤压出来。
隔膜泵由于泵体与液体之间有隔离的隔膜，因此具有良好的密封性和耐腐蚀性。
5.旋涡泵（涡流泵）：旋涡泵是一种能够输送含有固体颗粒的液体的泵，适用于工业和民用领域。
旋涡泵的结构包括泵壳、叶轮和异型腔室等部件。
其原理是通过叶轮的旋转，在泵壳内产生旋涡，将液体和固体颗粒一起推向出口。
旋涡泵由于旋涡的作用，具有较强的自吸能力和耐磨损性。
总结起来，不同类型的泵在结构和原理上有所不同，主要根据输送液体的性质、容积、粘度和粒径等因素选择适合的泵类型。
通过了解各种泵的结构和原理，可以更好地选择和使用泵设备，提高生产和工程的效率。
蒸汽往复泵结构
蒸汽往复泵结构一、引言蒸汽往复泵是一种常见的工业泵，广泛应用于石油、化工、电力等行业。
其结构简单、使用方便，是一种高效的输送液体的设备。
本文将对蒸汽往复泵的结构进行详细介绍。
二、蒸汽往复泵概述蒸汽往复泵是一种以蒸汽为动力源，通过气缸和活塞运动将液体吸入并排出的设备。
其主要由气缸、活塞、连杆、阀门等组成。
三、气缸结构气缸是蒸汽往复泵的主要部件之一，通常由铜或铁制成。
其内部分为两个相互连接的空间，分别为压缩空间和吸入空间。
其中压缩空间与进出口相连，吸入空间与吸入管相连。
四、活塞结构活塞是蒸汽往复泵运动的核心部件，通常由铜或铁制成。
其外形呈圆柱形，在气缸内上下运动，从而改变压缩空间和吸入空间的大小。
五、连杆结构连杆是将活塞与曲轴连接起来的部件，通常由钢制成。
其结构简单，但是对于蒸汽往复泵的运动效率有着重要的作用。
六、阀门结构阀门是控制蒸汽往复泵进出口流量的关键部件之一。
通常由铜或铁制成，分为进口阀和出口阀两种。
进口阀控制液体从吸入管进入气缸，出口阀控制液体从气缸排出。
七、工作原理蒸汽往复泵的工作原理是利用蒸汽压力将活塞向上移动，从而使得压缩空间减小，吸入空间增大；随后利用连杆将活塞向下移动，从而使得压缩空间增大，吸入空间减小。
在此过程中，进口阀和出口阀起到了控制流量的作用。
八、优点和应用蒸汽往复泵具有结构简单、使用方便、高效节能等优点，在石油、化工、电力等行业得到了广泛应用。
其主要适用于输送温度较高或粘度较大的液体。
九、总结本文详细介绍了蒸汽往复泵的结构和工作原理，阐述了其在工业生产中的应用优势。
希望能够对读者了解和使用蒸汽往复泵有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
种泵内部结构The Standardization Office was revised on the afternoon of December 13, 202034种泵内部结构引言：泵是输送液体或使液体增压的机械，也是化工厂最常见的一种化工设备。
只有透彻了解每种泵的内部构造及主要性能才能在面对泵的选型时做出更好的判断。
1、S型单级双吸中开泵S型单级双吸水平中开式离心泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。
S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。
主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。
适用于工业和城市给排水、农田排灌。
产品特点：密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；流量大、效率高：双吸叶轮，具有流量大、效率高等特点；可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。
工作条件：流量范围：30～6500m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃2、AS撕裂式排污泵AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。
水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。
AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。
产品特点：电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。
全工况运行：采用特殊水力设计泵在全工况下运行不过载。
工作条件：流量范围：6～180m3/h扬程范围：3～17m转速n：1450～2900r/min环境温度T：≤+40℃介质温度：－15℃～+60℃介质密度：≤1.3X103kg/m3介质PH值范围:5～9系统最高工作压力：≤0.6Mpa3、GDL立式多级泵GDL系立式单吸多级管道式离心泵吸入，排出口分别位于同一直线上，产品执行JB/T2727-93《立式多级筒型离心泵型式与基本参数》标准4、IHG立式化工泵IHG立式管道式化工泵广泛适用于石油、化工、纺织印染、制药、食品、冶金、电站等输送腐蚀性介质及有特殊要求的介质，产品执行GB5656-1994《离心泵技术条件(II)类》标准。
5、WL型立式排污泵WL型立式排污泵为立式单级单吸涡壳泵，叶轮采用双流道结构，能通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒，产品执行JB/T6535-92《离心污水泵技术条件》标准。
6、冲压多级离心泵冲压多级离心泵内部叶轮、泵壳及其主要配件采用不锈钢冲压而成，流道光滑，效率高，避免产生二次污染。
产品特点：维修方便：立式管道式结构，进出口在同一水平上，泵的进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
无水污染：主要过流部件采用不锈钢冲压而成，且有重量轻、干净、卫生等特点，是理想的绿色、环保、节能水泵运行费用低：主要过流部件采用不锈钢冲压而成，光滑的过流部件，具有效率高、损失少、故障率低、配件使用寿命长，使整机具有更少的运行、维修费用。
工作条件：介质：冷热清洁、非易燃易爆、不含固体颗粒或纤维的液体。
流量范围：2～32m3/h扬程范围：15～195m液体温度：介质温度：－15℃～+105℃环境温度：≤+40℃系统最高工作压力：≤2.5Mpa7、立卧恒压消防泵恒压消防泵主要适用于工业、民用建筑物固定消防系统（消防栓灭火系统、自动喷淋系统和喷雾灭火系统）的给水，另外也可用于消防和生活（生产）共用的给水系统及建筑、市政、工矿、锅炉给水等各种场合。
产品特点：变流稳压：泵从零流量到所需最大流量范围内变化时，其扬程变化在5%范围内，且小流量或零流量时不超压，从而避免了普通离心泵在消防现场中小流量时超压而大流量时供水不上的现象。
高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
泵体、泵盖、叶轮等过流部采用树脂砂板模造型，保证了外观及流道尺寸以及泵的水力效率。
运行平稳，安全可靠：电机与泵直联，简化了中间传动结构，增强了运行的平稳性，使该机组运行平稳，安全可靠。
不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。
XBD(HL)、XBD（HW）型泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。
用户使用方便、投资省：由于泵与电机同轴，简化了中间传动结构，基建投资比普通泵少20%。
工作条件：转速：1500/3000min（电机同步转速）介质温度：≤+80℃（清水）流量范围：5-80L/s扬程范围：0.3～2.0MPa系统最高工作压力≤3.0Mpa8、水冷低噪声泵水冷低噪声离心泵不但具有管道泵的运行平稳，结构简单、易维护保养、占地面积省等特点，且噪音更低。
适用于输送清水或物理化学特性类似于清水的其他液体。
产品特点：高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
低噪声：由于采用水冷式电机，取消了电机**端的风叶，SG泵比一般普通管道泵噪音低3～5%。
自冷结构：冷却水不仅可冷却电机外壳，而且可冷却电机上下轴承，既改善了轴承工作环境，提高了轴承寿命，也因电机冷却充分而提高了电机效率。
免维护结构：水冷电机轴承采用封闭式轴承，免除了轴承日常维护保养之忧。
可靠的寿命：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，提高了密封效果。
户外使用：防护等级高，可用于户外。
工作条件：流量：2～1400m3/h扬程：5～80 m介质温度：＜+80℃环境温度：≤+40℃9、立式化工屏蔽泵立式化工屏蔽泵主要由泵体、叶轮、屏蔽电机等组成，采用全新的静密封结构，作到滴水不漏，保证工作环境不受污染。
主要适用于石油、化工、纺织印染、制药、食品、冶金、电站及原子能等输送腐蚀性介质及有特殊要求的介质。
产品执行GB/T5656-1994《离心泵技术条件(II)类》标准。
产品特点：高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
静密封结构：电机为屏蔽电机，无动密封，作到滴水不漏，保证工作环境不受污染；低噪音：采用静噪声设计方法，减少噪声污染，噪声比一般管道泵低 3～5%；安装、维修方便：管道式设计，进出口口径相同且在一条直线上，安装、维修方便，日常维护非常简单；整机性能好：采用先进的双节流环平衡法，轴向力平衡效果好，有效减少电机故障率，提高运行可靠性；平衡精度高，转子部件动平衡精度为G1.0级；防爆结构电机为隔爆式电机适合于各类易燃、易爆介质输送场合。
工作条件：流量：2～375m3/h扬程：11～88 m介质温度－50+95℃环境温度≤+40℃系统最高工作压力≤1.2Mpa10、卧式化工屏蔽泵卧式化工屏蔽泵，主要由泵体、叶轮、屏蔽电机等组成，采用全新的静封结构，作到滴水不漏，保证工作环境不受污染。
其性能符合GB/T5657-94《离心泵技术条件Ⅲ类》标准。
主要用于石油、化工、纺织印染、制药、食品、冶金、电站及原子能等腐蚀性介质及有特殊要求的介质。
产品特点：高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
静密封结构：采用全新的静密封结构，出厂时作严格的密封试验，作到滴水不漏，保证工作环境不受污染。
低噪音：采用静噪音设计方法，减少噪音，噪音比一般普通泵低3～５%。
材料：与介质接触的零部件材料采用优质不锈钢（可根据不同介质采用不同的材质），耐腐蚀、寿命长。
维修方便：卧式安装，后开门结构，维修方便，日常维护简单整机性能好：采用先进的双节流环平衡法，轴向力平衡效果好，有效减少电机故障率，提高运行可靠性；平衡精度高，转子部件动平衡精度为G1.0级。
工作条件：流量：2～375m3/h扬程：12.5～80 m抽送介质温度－50～+95℃环境温度≤+40℃系统最高工作压力≤1.2Mpa11、卧式离心泵单级单吸卧式离心泵，叶轮安装于电机加长轴上，具有运行平稳，结构简单，维护检修简便，安装方便占地面积省等特点，产品符合GB/T5657-1994《离心泵技术条件（III）类》产品特点：运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承、简易方便。
占地更省：卧式单级离心泵是水平吸入，垂直吐出，立式单级离心泵是出口可向左、向右两个方向，便管道布置安装，节省空间。
工作条件：转速：2900r/min或1450r/min吸入口直径：50～200mm流量：6.3～400m3/h扬程：5～125m12、轴流式潜水泵轴流式潜水泵、混流式潜水泵主要由泵体、叶轮、潜水电机等组成。
电机与泵头共轴并构成一个整体，电机与泵使用机械密封隔开，电缆进线处用进线密封封好，使整个电机处于良好的密封状态，整机潜没在水中运行。
整机内部有泄漏及温升保护装置，运行安全可靠。
叶片可调，流量、扬程变化范围大。
产品执行JB/T10179-2000《混流式、轴流式潜水泵》标准。
广泛适用于农田水力设施、城市防洪及供水、轻度污水排放及调水工程。
特别适用于流量扬程变化范围大的场合。
产品特点：多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
抗扭装置：机组启动瞬间电机起动力矩的反作用力矩常会使机组整体反向旋转，具有东方特色的抗扭装置能轻松化解此问题。
电缆耐用防水：用耐油重型橡套电缆，出线处采用特殊密封结构，防止渗漏，保证长久可靠，电机腔内无凝露。
安全可靠：两套或多套独立的机械密封，特殊的摩擦副材质上下串联安置，提供多重保护，使用寿命长且实用可靠。
