双声道BTL功放电路设计
双声道BTL功放电路板制作与组装
项目一通孔安装工艺技能实训任务单2一、任务布置1．利用线路板雕刻机制作印制电路板。
2．利用化学制版系统制作印制电路板。
3．学会分立元件的手动焊接的操作。
4．学会鉴别手工焊接的缺陷。
二、相关知识按照印刷电路板的制作工艺要求，利用线路板雕刻机或化学蚀刻的方法，制作出合格的印刷电路板。
雕刻机制版废除传统电路板制作的“胶片、感光、定影、腐蚀、清洗、钻孔”过程，制作一张线路板只需要完成Protel的PCB文件设计，其他由机器自动完成。
同时也避免了传统方法对环境造成的化学污染，那么线路板雕刻机如何进行电路板的制作呢？1.印刷电路板的雕刻法制作步骤（1）连接好雕刻机和电脑（2）剪板与处理（3）雕刻线路（4）钻孔（5）切边2.印刷电路板的化学制版制作步骤（1）配腐蚀液（2）剪板（3）去污（4）打印PCB设计图（5）图形转移（6）检差修补（7）蚀刻（8）检查清洗（9）钻元件孔（10）研磨焊盘（11）涂助焊剂3.手工焊接操作步骤（1）对于热容量大的焊件，采用五步焊接法即：准备施焊→加热焊件→送入焊丝→移开焊丝→移开烙铁，一个焊点完成时间大约为2～5秒钟。
（2）对于热容量小的焊件，可将五步焊接法简化为三步即：准备施焊→加热与送丝→去丝移烙铁，三步焊接的焊点小，一般在3秒内完成。
三、技能要点（一）印刷电路板的雕刻法制作过程雕刻法的主要设备是一台线路板雕刻机，再配一台个人电脑联机便可以制作PCB。
雕刻法制作电路板的工作流程如图2.1所示。
图2.1雕刻法制作电路板工作流程（1）前期准备①在电脑上设计出PCB图，并生成雕刻需要的相关文档。
②在电脑上安装PCAM软件。
③使用RS232线将雕刻机与电脑连接起来。
图2.2 EP2002电路板雕刻机图2.3 雕刻法制作的电路板图2.4 数控钻基本控制操作图图2.5数控钻工作状态图（2）雕刻参数设置及调试①建立新数据②设定成形外框③路径计算④路径检查⑤开始加工⑥设定加工参数选择:雕刻下刀深度；钻孔下刀深度；成型下刀深度⑦排版、移动：将电路板数据进行自动复制；移动欲加工的电路板到你想放置的地方⑧加工区域检查⑨设定定位孔⑩定位孔钻孔（3）电路板钻孔按下电路板钻孔键，按照换刀提示更换钻头逐批钻孔。
双声道BTL功放电路的课程设计报告书
双声道BTL功放电路的设计报告书目录摘要第一章课题背景 (2)1.1 电子技术课程设计概要 (2)1.1.1 电子技术课程设计的目的与意义 (2)1.1.2 电子技术课程设计的方法和步骤 (2)1.2 双声道BTL功放电路的设计内容与要求 (4)1.2.1设计目的 (4)1.2.2 设计任务及主要技术指标 (4)1.3设计思想 (5)第二章方案论证及整体电路工作原理 (5)2.1 方案确定与论证 (5)2.2 整体电路工作原理 (6)第三章电路单元模块设计 (6)3.1电源电路的设计 (6)3.2 前置放大器的设计 (7)3.3 功率放大器的设计 (8)3.3.1音量大小调节及限频电路的设计 (9)3.3.2 TDA2030 (9)3.3.3 TDA2030的负反馈网络 (10)3.3.4 TDA2030的保护网络 (10)3.3.5 电源退耦电路的设计 (10)3.3.6 输出退耦电路的设计 (11)3.3.7 负载 (11)第四章器件选择及参数计算 (11)4.1 稳压电源 (11)4.2 前置放大器模块 (13)4.3 功率放大器模块的参数 (14)5.1 直流电源 (15)5.2 前置放大器 (16)5.3 功率放大器 (16)5.4 输出功率及效率 (18)心得体会 (21)参考文献 (23)第一章课题背景1.1 电子技术课程设计概要1.1.1 电子技术课程设计的目的与意义电子技术是一门实践性很强的课程，加强工程训练，特别是技能的培养，对于培养工程人员的素质和能力具有十分重要的作用。
在电子信息类本科教学中，课程设计是一个重要的实践环节，它包括选择课题、电子电路设计、组装、调试和编写总结报告等实践内容。
通过课程设计要实现以下两个目标：一、学生初步掌握电子线路的设计、组装及调试方法。
即学生根据设计要求，查阅文献资料，收集、分析类似电路的性能，并通过组装调试等实践活动，使电路达到性能要求；二、课程设计为后续的毕业设计打好基础。
TDA7294功放板BTL应用接线图
注：BTL应用时两块功放板需配对，具体方法是找出OUT端口标有+，和OUT端口标有-的两块为一对。
BTL应用接线说明：
1.两块功放板的BTL-J1，BTL-J2，BTL-J3的短路针必须插好，普通应用时是要断开这三处短路针。
2.板A的BTL-F1处，与板B的BTL-F1处，用一根普通的软导线连接好（连接线已附送）。
5.发货默认是BTL连接方式,所有的断路针都已连成BTL形式,如做为标准应用时一定要把所有的断路针全部拔掉.
6.BTL应用时,2块功放板要配对使用,功放板上有配对标记,查看功放板的A与B为一对.
简易接线参考：
+VCC
GND
-VCC 音频信号从A板输入
扬声器8欧扬声器8欧
TDA7294功放板BTL应用接线说明
3.音箱+ 接功放板(A)带有BTLOUT+端子上，音箱- 接功放板（B）BTLOUT-端子上。
（两块功放板各 各连接一条喇叭线。
分清 + - ，千万不要接错），BTL应用时，两块功放板音频输出端的GND (地端)闲置不用。
4.与电源板的接线请参考，标准版接线说明。
路针。
采用TDA2030A制作的BTL大功率功放电路图
TDA2030A中文资料一，极限参数参量符号参数数值单位VS 最大供电电压±22 VVi 输入 VSVi 差分输入±15 VIO 最大输出电流 3.5 APTOT 最大功耗 20 WTSTG ，TJ 存储和结点的温度 -40 to +150 ℃TDA2030A组成BTL功放采用4个TDA2030A或LM1875组成双通道的BTL电路。
电阻为金属膜电阻，两个大滤波电容为6700U/25V（实测耐压可达40v左右）的红宝石或黑金刚（这两个品牌质量好一点）电解电容，其它电容采用CBB无极性电容。
TDA2030A是目前性价比最高的功放集成块之一，内部有完善的过载及过热保护，是入门级功放制作的绝佳选择。
TDA2030A的工作电压范围较广，从±6～±22V都可以正常工作。
用TDA2030A来做一款BTL功放。
BTL电路的特点就是在相同的供电电压下，可以得到较普通功放两倍以上的输出功率。
下图为TDA2030A BTL功放的电路图，在±16V供电的时候可输出34W的功率，想获得更大的输出功率可提高供电电压，最高不可超过±22V。
这是其中的一个通道，立体声只需要做两组相同的电路即可。
下面是电源电路：还有散热器没有安装，这个在这里就不再介绍的，可以根据自己的实际情况去选择不同的散热器。
散热器要求面积足够大，特别是喜欢开大音量的朋友，更推荐阅读：(按住 Ctrl 鼠标左键点击标题可以打开详细内容)1、IC检测方法2、什么是遥感技术3、什么是无线网址4、制冷设备维修技巧5、什么是色温6、手机RF设计问答7、微波简史8、微波小知识9、卫星导航知识10、卫星与遥感技术。
资料 双声道BTL功放电路的设计
双声道BTL功放电路的设计
该电路由TDA2030组成的负反馈电路，二极管D1、D2起保护作用，一是限制输入信号过大，二是防止电源极性接反。
1欧电阻和0. 1uF组成输出相移校正网络，使负载接近纯电阻。
电容1uF 是输入耦合电容，其大小决定功率放大器的下限频率。
电源旁边的电容100uF是低频旁路电容，0. 1uF是高频旁路电容，目的是将混有高频电流和低频电流的交流电中的高频成分旁路掉的电容，电位器RP是音量调节电位器。
TDA2030是许多电脑有源音箱所采用的Hi-Fi功放集成块。
1脚（黄线为同相输入端，2脚（白线）为反相输入端，4（绿线）脚为输出端，3脚（黑线）接地，5脚（红线）接正电源。
电路特点是引脚和外接元件少，其接法分单电源和双电源两种，这里接的是单电源OTL功率放大电路。
BTL功放电路设计

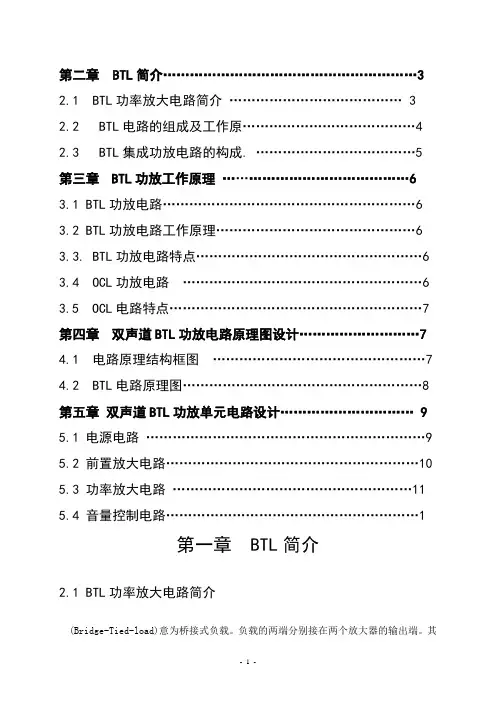

第二章 BTL简介 (3)2.1 BTL功率放大电路简介 (3)2.2 BTL电路的组成及工作原 (4)2.3 BTL集成功放电路的构成. (5)第三章BTL功放工作原理 (6)3.1 BTL功放电路 (6)3.2 BTL功放电路工作原理 (6)3.3. BTL功放电路特点 (6)3.4 OCL功放电路 (6)3.5 OCL电路特点 (7)第四章双声道BTL功放电路原理图设计 (7)4.1 电路原理结构框图 (7)4.2 BTL电路原理图 (8)第五章双声道BTL功放单元电路设计 (9)5.1 电源电路 (9)5.2 前置放大电路 (10)5.3 功率放大电路 (11)5.4 音量控制电路 (1)第一章BTL简介2.1 BTL功率放大电路简介(Bridge-Tied-load)意为桥接式负载。
负载的两端分别接在两个放大器的输出端。
其- 1 -中一个放大器的输出是另外一个放大器的镜像输出，也就是说加在负载两端的信号仅在相位上相差180°。
负载上将得到原来单端输出的2倍电压。
从理论上来讲电路的输出功率将增加4倍。
BTL电路能充分利用系统电压，因此BTL结构常应用于低电压系统或电池供电系统中。
在汽车音响中当每声道功率超过10w时，大多采用BTL形式。
BTL形式不同于推挽形式，BTL的每一个放大器放大的信号都是完整的信号，只是两个放大器的输出信号反相而已。
用集成功放块构成一个BTL放大器需要一个双声道或两个单声道的功放块。
但是并不是所有的功放块都适用于BTL形式，BTL形式的几种接法也各有优劣。
典型的功放集成块有TDA2030A LM1875 LM4766 LM3886 TDA1514等.BTL（Balanced Transformer Less）电路，称为平衡桥式功放电路。
它由两组对称的OTL或OCL电路组成，扬声器接在两组OTL或OCL电路输出端之间，即扬声器两端都不接地。
BTL电路的主要特点有：可采用单电源供电，两个输出端直流电位相等，无直流电流通过扬声器，与OTL、OCL电路相比，在相同电源电压、相同负载情况下，BTL 电路输出电压可增大一倍，输出功率可增大四倍，这意味着在较低的电源电压时也可获得较大的输出功率，但是，扬声器没有接地端，给检修工作带来不便。
双电源供电BTL音频功率放大器
双电源供电BTL音频功率放大器工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号Vin通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为KVC①＝1＋R3 / R2≈R3 / R2≈30dB。
R3 同时又使电路构成直流全闭环组态，确保电路直流工作点稳定。
TAD 2030（2）为反相放大器，它的输入信号是由TDA 2030（1）输出端的U01 经R5、R7分压器衰减后取得的，并经电容C6 后馈给反相输入端②脚，它的交流闭环增益KVC②＝R9 / R7//R5≈R9/R7≈30dB。
由R9＝R5，所以TDA 2030（1）与TDA 2030（2）的两个输出信号U01 和U02 应该是幅度相等相位相反的，即：U01≈Uin·R3 /R2 U02≈－U01·R9 / R5∵R9＝R5 ∴U02 ＝－U01因此在扬声器上得到的交流电压应为：êUYç＝U01 -（-U02）＝2U01 ＝2U02扬声器得到的功率PY 按下式计算：PY ＝＝＝４＝4 PMONO图1 BTL 功放电路BTL 功放电路能把单路功放的输出功率（PMONO）扩展4倍，但实际上却受到集成电路本身功耗和最大输出电流的限制，该电路若在VS＝±14V工作时，PO＝28W。
若在VS＝±16V或±18V（TDA 2030A）工作时，输出功率会增加，但调试中应密切注视两块电路输出端（④脚）的直流电平，它们对地的电平都近似为零，为了保护扬声器不被烧坏，通常要在扬声器回路中串联快速熔断丝。
其电路印刷板见图2。
BTL电路元件清单（单声道）电容：1μF×122μF×20.22μF×22200μF×20.1μF×2电阻: 22KΩ×5680Ω×21Ω1W×2二极管:1N4001×4 1N4004×4电位器: 22KΩ图2单电源供电音频功率放大器单电源供电音频放大电路是典型应用电路，由一块TDA 2030和较少元件组成单声道音频放大电路、装置调整方便、性能指标好等突出的优点。
实用电子产品制作任务1 双声道BTL功放电路板设计
项目一 通孔安装工艺技能实训
平顶山工业职业技术学院
1
项目一：通孔安装工艺技能实训
任务1：双声道BTL功放电路板设计
知识目标
1
熟悉电子产品制作室工作环境，了解 实训室主要仪器设备的作用与用途
2 了解常用元器件性能和检测方法
3
熟悉Protel DXP 2004绘制电路原理图 和印制电路板PCB图的方法
2 BTL功放工作原理
1 V1和V2是一组OCL电路输出级，V3和 V4 是另一组OCL电路输出级。
2 两组功放的两个输入信号的大小相等、方向相反。 3 两组功放的两个输入信号的大小相等、方向相反。
4 输入信号-Ui为正半周,+Ui为负半周时V1，V4截止，
V2，V3导通，此时负载上的电流通路从右到左。
6
一、相关知识介绍
（一）OCL功放工作原理
功率放大器简称“功放”，又俗称“扩音机”，它的作用就 是把来自音源或前级放大器的弱信号放大，推动音箱发声。
1 OCL功放电路结构
OCL（Output Condensert Less）称为无输出电容功放电路。
（1）采用双电源供电方式 （2）省去了输出耦合电容
7
利用Protel DXP 2004绘制双声道BTL 功放印制电路板PCB图
3
项目一：通孔安装工艺技能实训
素质目标
1
培养学生团队协作意识
2 培养学生耐心、细致、认真的做事习惯
3 培养学生创新意识、环保意识、成本意识
4
项目一：通孔安装工艺技能实训
任务布置
1
运用已有的模拟电子、集成电路知识， 按要求设计双声道BTL功放
图1-1-1 OCL功放电路
BTL功率放大器典型电路设计
BTL功率放大器典型电路设计作者：郭玉山来源：《科技资讯》2011年第03期摘要:BTL功率放大器的基础是OCL电路,差分放大OCL电路有良好的温度稳定特性,对OCL的输出中点起到了良好的稳定作用。
在OCL电路的基础上加以改进,用两个性能完全相同对称的OCL电路加以组合构成了桥式平衡功放电路,使得功放电路的性能如:输出的灵敏度、信号的噪声比、输出功率有了很大的改进。
关键词:BTL功率放大器 TDA2030A中图分类号:TN73 文献标识码:A 文章编号:1672-3791(2011)01(c)-0070-01功率放大器是扩音机的后级,是高保真音响设备的关键的核心部分。
它的作用是对音频信号进行不失真的功率放大,以足够的电功率去推动扬声器。
随着电子应用技术的进步和各种元器件的变革,其电路结构形式已经发生了很大的变化,从传统的变压器耦合式推挽电路,发展为OTL、OCL、BTL以及全对称、全直流等多种形式。
目前使用较多的是OCL、BTL。
下面我就应用原理进行了一个简单的功率放大电路的设计。
1 BTL电路的基本结构和工作原理BTL功放电路又称桥式平衡功放电路。
实质上它是两个特性对称的OCL放大器的组合,其基本电路是用一组电源供电,把两个OCL放大器的功率输出管组成桥式接法,四只功率管分别是桥的四臂,静态时,OCL电路相互对称,因而电桥处于平衡状态,所以负载上无直流电流流动,从而可以不接输出电容而采用直接耦合。
动态时,输入信号由倒向电路分离,在同一时间内分别输出正负半周信号去推动这两组输出电路。
BTL的最大输出功率是OCL电路的四倍,当然理论数值实际上还要考虑到管子的饱和压降,发射极电阻的损耗等。
BTL电路的电流利用率高,可在低电源电压下得到较大的输出功率。
电路的输出中点。
即扬声器中心始终保持零电位,因而,电冲击比其他无变压器电路要小得多。
此外,由于电路的对称性,使的同相输入干扰能基本上互相抵消,把偶次谐波干扰也减到最小程度,电路的交流声和失真度极小。
双声道功放的设计与制作PPT课件
• 用砂布擦干净覆铜板，将 打印好的热转印纸覆盖在
覆铜板上，放入热转印机 待板子出来
• 出来的板子待冷却后撕掉 转印纸
• 检查转印后的板子，将有
瑕疵的的地方用尖头油性
笔进行修补
CHENLI
翟世15界
腐蚀
•
将前面处理好的电路板放入盛有腐蚀液的容器中， 待板面上没用的铜箔全部腐蚀掉后，立即将电路板 从腐蚀液中取出。
3
CHENLI
–﹑双声道BTL功放原理图设计
•
1﹑ BTL功放电路的工作原理
㈠
㈡
㈢
㈣
功放俗称“扩音器” 其作用是把前级放大器的弱
信号放大，推动音箱发声
CHENLIΒιβλιοθήκη 4原理图5
CHENLI
2﹑BTL功放原理图设计要求
① 根据电路图大小布局元器件。 ② 绘制元器件时大小适当。 ③ 元件分布合理，原理图应美观。 ④ 连接元器件的导线应接在引脚顶部， 网络标号位置要正确。 ⑤ 符合三对照原则。（原理图中元件 引脚﹑封装中焊盘序号﹑实物中元件引 脚排布顺序）
• 8.团队合作
CHENLI
23
CHENLI
24
6
CHENLI
3﹑BTL功放原理图设计流
1.启动原理图编辑器 2.设置环境参 3.设置图纸大 4.创建元件库 5.放置元件并布 6.布线 7.电器规则检 8.保存并输
7
CHENLI
4﹑总结
功放俗称扩音机，其作用是把来自前级放大器的弱信号放大，推动 音箱发声
CHENLI
任仅仅8
⑴绘制元件的封装要求
CHENLI
16
钻孔
•
(2)修板
•
将腐蚀好的电路板再一次与原图对照，使导
双声道BTL功放电路设计
双声道B T L功放电路设计(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录摘要 (1)Abstract (1)第一章绪论 (2)双声道BTL功放电路设计内容 (2)双声道BTL功放电路设计要求 (2)国内外发展现状 (2)第二章 BTL简介 (3)BTL功率放大电路简介 (3)BTL电路的组成及工作原 (4)BTL集成功放电路的构成. (5)第三章BTL功放工作原理 (6)BTL功放电路 (6)BTL功放电路工作原理 (6). BTL功放电路特点 (6)OCL功放电路 (6)OCL电路特点 (7)第四章双声道BTL功放电路原理图设计 (7)电路原理结构框图 (7)BTL电路原理图 (8)第五章双声道BTL功放单元电路设计 (9)电源电路 (9)前置放大电路 (10)功率放大电路 (11)音量控制电路 (12)总结 (12)致谢 (14)参考文献 (14)附录 (15)摘要分析分立元件BTL电路及输入信号和输出信号的特点，归纳出构成BTL电路的一般原则，同时介绍了集成功放电路在不同用法下如何构成BTL。
在实际工作中使用起来更加方便容易。
集成功率放大器由于不仅具有体积小、重量轻、成本低、外围元件少、安装调试简单、使用方便的优点；而且在性能上也优于分立元件，例如温度稳定性好，功耗小、失真小，特别是集成功率放大器内部还设置有过热、过电流、过电压等自动保护功能的电路对电路自行进行保护。
由于集成功率放大器具有分立元件不具有的很多优点，近年来集成功率放大器件发展很快，使用相当广泛。
集成功放在实际应用中通常接成OCL电路，或OTL电路，接成BTL（Balanced Transformer Less）电路却很少，而BTL电路的优点是电源利用率比前面两种电路高4倍。
采用音频电位器控制，通过改变输入音频功放的电压大小，从而改变输出声音大小。
整体电路连接，输入小音频信号，接通电源，便可听到放大后的双声音频效果。
可用于任何功放IC的BTL桥接放大电路
可用于任何功放IC的BTL桥接放大电路
以前我们讨论过很多双声道功放IC如何接成BTL放大的电路，这都是通过外接反馈电路的形式来完成的。
对于发烧级的音响爱好者来说，他们更愿意给功放IC增加倒相前级来构建BTL桥接放大电路。
加倒相前置级的方式可以最大限度地避免相位失真，听音效果自然也会更好一些。
下面我们来看一个电路，如下图所示。
这原本是一个重低音功放电路，分为两部分。
在图2中，两路运放分别做正相和反相放大输出，在第7、8脚分别输出幅度相等的音频信号流，只是其相位刚好相反。
这样，在两路输出端驳接相同的功放，就可以实现桥接放大。
末级的两路功放无论是集成功放电路还是分立元件功放电路都可以，只是相对而言必须一致。
图2是组成重低音功放的前置放大电路，用四运放IC中的两路完成前置放大，音源为左右声道的混合信号。
微信0。
双声道 8W 桥式音频功放电路 —TDA7266SA
30
静音阈值
VTmute
待机控制阈值 待机电流 输出电压
VTst-by Ist-by eN
Vcc > 6.4V; Vo = -30dB Vcc< 6.4V; Vo = -30dB
Vpin6=GND f = 20Hz～20kHz
2.3 Vcc/2
-1 0.8
2.9 Vcc/2 -0.75
1.3
150
最大 18 65 120
8 P-gnd
13 + _
_ + + _
_ +
TDA7266SA
Vcc
+ 0.1μ 470μ 1
2 15
14
第四页 共五页
友达集成电路
封装外形图
TDA7266SA
第五页 共五页
工作温度 功耗（ Tamb = 70 ℃ ）
贮存温度 结温
符号
Vcc IO Top PD Tstg
额定值
20 2 0~70 20 -40~150
单位
V A ℃ W ℃
热阻数据
参数名称 热阻 1(结—TAB) 热阻 2(结--环境)
符号 Rth (j-case) Rth (j-amb)
额定值 Typ=1.8;Max=2.5
48
单位 °C/W °C/W
第二页 共五页
友达集成电路
TDA7266SA
电特性（除非特别说明，VCC=12V，RL=8Ω，f=1kHz，Tamb=25℃）
参数名称
电源电压 静态电流 失调电压
输出功率
符号
Vcc IQ V os
Po
失真度
THD
闭环电压增益 电压增益差
BTL电路图（桥式推挽功放或称平衡式无输出变压器电路）
BTL电路图（桥式推挽功放或称平衡式无输出变压器电路）BTL电路图（桥式推挽功放或称平衡式无输出变压器电路）1.优缺点①优点：·电源利用率（理想情况下）是100%，比OTL或OCL电路提高了50%·BTL输出功率是OCL或OTL的四倍②缺点：·晶体管数目最多，总损耗增大，致使转换效率降低·输入输出信号均无接地点，用时不十分方便2.应用举例（以LM386集成功放为例）①LM386简介· 内部电路：说明：▲ 是一种通用型小功率集成功放，具有低功耗、失真小、电源电压范围广等特点。
▲ T1、T2与T3、T4构成达林顿PNP型输入级T5与T6为集电极镜像电流源负载，输入阻抗为50kΩ。
采用这种输入方式时，输入直流电为可接近零。
▲ T7为中间级，其负载为一恒流源，因此具有极高的电压增益。
▲ T8、T9与T10组成准互补输出，其中D1、D2提供静态偏置以消除交越失真。
▲ 电路单电源供电，如在①、⑧间接一个可调电阻电容串联网络，就可改变功放的增益，其可调范围为20～200倍。
▲ LM386供电电压为4～12V，LM368N供电电压为5～18V。
▲ LM386在Vcc=6V时可驱动4Ω负载，9V时可驱动8Ω负载，16V时可驱动16Ω负载。
·外部引线图②LM386应用·LM386组成OTL电路W1调增益，R8、C3与相位补偿，防自激；C2为电源退耦电容；C4为输出耦合电容；W2控制输入信号的大小。
C1、C2可取10μF。
若增益只需20倍，且电路无自激，则增益调节网络、相位补偿网络及电源退耦网络都可消去，可变成简单的外围应用电路。
·BTL音频功放▲ LM386(1)接成同相放大，LM386(2)接成反相放大。
▲ 因①、⑧脚均开路，所以每片LM386的电压增益为20倍，电路总增益为40倍。
▲ 因两片OTL功放的静态输出都是电源电压+VCC的一半，所以负载上无静态信号。
BTL双声道功放制作
任务。 3
学习内容
1.运用已有的电路知识，按要求设计双声道BTL 功放。
2.分析双声道BTL功放的工作原理，并进行电路 参数估算。
3.列出元件清单、询价、购买元器件。 4.利用Altium Designer绘制双声道BTL功放的
原理图。 5.利用万用表对元器件的性能进行检测。 6.根据元件实物绘制元件封装库。 7.利用Altium Designer绘制双声道BTL功放印
15
在焊接放置元器件时不要把元器件放反，严重的话会导致事故 发生，可能会使器件爆炸，为了保障我们的安全，我们要做好 每一个细节
不能到最后才功亏一篑，养成一个好习惯非常重要——细节决 定成败。
焊接也很重要不能虚焊，也不能把两个焊点不小心焊到一块， 要做到焊点丰满光亮，焊接技术也是我们应该必备的，所以把 焊接搞好还是非常有必要的。
注：①工程、原理图与元器件库放在一个文件夹里方便使用，②制作元器件时 看引脚是否正确，会导致错误出现，③放置元器件时避免元器件重名会导致元 到原理图
一：测量元器件的大小得出数据 二：根据实物的数据画出封装 三：把画好的封装添加到原理图
注:封装的外形不做太高的要求，尽量做到美观，但距离必须与实物相对
有的同学到最后只有一个声道响，还有一个都不响的，这就 需要我们认真的检查检查元器件是否焊接的问题，还是元器件 放的位置不对，还是放反了，这都需要我们一一排除，这也是 对我们的考验，我们要学会解决问题。
在不断的调试过后，发现我们有学到很多东西，如果没有这 次实践，你就很难认识你的不足，也很难提高，所以失败并不 可怕，可怕的是你不懂得上进，所以我们都要分析一下我们的 不足。
16
双声道BTL功放电路设计
双声道BTL功放电路设计双声道BTL功放电路（Bridge-Tied Load Amplifier Circuit）是一种特殊的功放电路，可以提供更大的输出功率，并具有相对较低的失真。
在这个电路中，两个独立的放大器被连接在一起，通过一个桥式电阻网络连接到一个负载上。
双声道BTL功放电路通常用于音频放大器，可以为音箱提供更高的功率输出。
输入级需要将音频信号进行前置放大和滤波，以提供一个适当的输入信号给后续的驱动级。
输入级电路通常包含一个差动放大器，用于消除输入信号中的共模干扰。
差动放大器的输出信号被送到驱动级。
驱动级是连接输入级和输出级的电路。
它的主要任务是提供足够的电流和电压来驱动输出级。
驱动级电路通常采用功率放大器，可以将低功率电压信号转换为更大的电流信号。
这个阶段通常包括一个电流放大器和一个电压放大器。
输出级是连接终端负载（通常是音箱）的电路。
输出级电路通常由桥式电阻网络组成，通过控制这个网络中的电阻，可以将输入信号的电流和电压变换为更大的输出功率。
这个阶段是整个电路中最关键的部分，其设计需要考虑到输出负载的特性以及电源的功率。
在设计双声道BTL功放电路时，需要考虑以下几个关键因素：1.功率输出：双声道BTL功放电路通常用于音箱等需要较大输出功率的应用。
因此，需要根据所需的功率输出来选择合适的电源和输出级电路。
2.失真：失真是音频放大器设计中一个重要的性能指标。
为了实现低失真输出，可以采用负反馈、输出级的电源供电稳定等方法。
3.效率：音频功放电路的效率对于功放器的整体性能影响较大。
一般而言，BTL功放电路的效率较高，但在设计过程中仍然要考虑电源效率、驱动级电路功率损耗等因素。
4.电源设计：音频功放电路的电源系统需要提供稳定、干净的电源给各个级别的电路供电。
此外，还需要考虑功放电路的消耗电流、电源输出电压等因素。
在设计双声道BTL功放电路时，需要注意电路的稳定性和可靠性。
在布局和屏蔽方面需要特别关注，以避免干扰和电磁辐射对音频质量的影响。
btl功率放大器实用电路图
btl功率放大器实用电路图描述BTL功率放大器工作原理图2-63所示是BTL功率放大器的电路结构示意图。
这种功率放大器由两组功率放大器构成，扬声器BL1接在两组功率放大器的输出端之间。
同时，要给两个功率放大器输入大小相等、相位相反的信号。
这一电路的基本工作原理是：在输入信号Ui为正半周期间，输入信号-Ui为负半周，输入信号Ui经放大器1放大后从其输出端输出，这一输出信号在输出端为正半周信号。
与此同时，输入信号-Ui经放大器2放大后从其输出端输出，这一输出信号为负半周信号。
这样，流过扬声器BL1的电流方向为从上而下。
当输入信号变化了半周后，输入信号Ui为负半周，-Ui为正半周，这时两个输入信号经过各自的放大器放大后，放大器2输出端输出的是正半周信号，而放大器1输出端输出的是负半周信号，这时信号电流是从下而上地流过扬声器BL1，在BL1中得到了一个完整的信号。
电路分析：（1）流过扬声器的信号电流是从一组电路输出端流出，流入另一组电路的输出端，当输入信号变化了半周之后，扬声器中的信号电流方向相反。
（2）分析BTL功率放大器时，主要分析输入端的信号源电路，即产生大小相等、相位相反两个信号的电路。
分析分负载放大器时，主要了解集电极电阻等于发射极电阻，集电极电流约等于发射极电流。
（3）扬声器不接地，并不是说扬声器某一端与地之间没有直流电压，只是扬声器两根引脚之间没有直流电压，所以没有直流电流流过扬声器。
修理中，切不可将扬声器的某一根引脚直接接地，否则会有很大的直流电流流过扬声器，烧坏扬声器。
当BTL输出级出现故障时，两组电路输出的直流电压不相等，将有很大的直流电流流过扬声器，扬声器也会被烧坏。
btl功率放大器实用电路图LM1875功率放大器电路简单，音色优美，具有胆机音色。
用其制作的功率放大器，在正负25V电压下输出功率可达25W为了输出更大的功率，可以接成BTL电路。
以下电路输出功率超过60W（8欧喇叭），是设计成的电流负反馈电路，音色更优美。
混合式双声道功放电路的制作
混合式双声道功放电路的制作该电路前级选用6G2，6NI的1/2三极管作第二级电压放大。
6E2作输出电平指示。
后级采用具有胆味的HSH8927双声道功率放大器（BTL输出）。
本功放制作简单，性能优良，输出功率大。
电路见图（R声道）。
Vl选用双二极三极管担任输入级。
此管在上世纪60年代电子管收音机中作检波和低频放大。
为高μ三极管。
音色明亮柔和，韵味十足。
虽然不少音响发烧友十分崇拜6N11接成SRPP电路。
其特点转换速率高。
高频特性好，但音色和石机差别不大（个人观点），不如高“三极管韵味足。
6G2的二极管因用不上，直接与地相接。
采用衰减式音调网络。
优点是电路简单成熟。
无自激，而且控制范围大。
但缺点是噪声、非线性失真比负反馈音调电路略大。
W2、W3分别调节低、高音，调节范围在+20dB.因衰减式音调网络有一定的损耗。
V2选用6N1中μ双三极管。
其中一个三极管接成共阴放大器。
它有720倍的电压增益，以弥补无源音调网络的损耗。
另一个三极管接成阴极输出器，对驱动后级功放集成块HSH8927十分有利。
V3为俗称“猫眼”的6E2.利用它显示输出电压幅度。
输出信号经D整流成负压。
经R、C积分电路加入到V3的栅极，使屏流变化而改变其淡绿龟光带，随着音量大小变化。
动感十足。
，功率放大器采用HSH8927双声道Hi—Fi集成电路，内有输入消噪电路，过热、过载保护电路，开，关机无电流冲击声。
因外接元件极少，被烧友戏称“傻瓜”功放块。
为了高保真度及大一些的富余的功率接成BTL电路。
在±18V电源电压。
负载为4Ω时。
输出功率可达80W经试听，放音明亮清丽。
动感十足，回味无穷。
这也是高LL 胆管+高保真功放集成块的优势。
双声道BTL功放电路设计
目录摘要 (1)Abstract (1)第一章绪论 (2)1.1双声道BTL功放电路设计内容 (2)1.2 双声道BTL功放电路设计要求 (2)1.3 国内外发展现状 (2)第二章 BTL简介 (3)2.1 BTL功率放大电路简介 (3)2.2 BTL电路的组成及工作原 (4)2.3 BTL集成功放电路的构成. (5)第三章BTL功放工作原理 (6)3.1 BTL功放电路 (6)3.2 BTL功放电路工作原理 (6)3.3. BTL功放电路特点 (6)3.4 OCL功放电路 (6)3.5 OCL电路特点 (7)第四章双声道BTL功放电路原理图设计 (7)4.1 电路原理结构框图 (7)4.2 BTL电路原理图 (8)第五章双声道BTL功放单元电路设计 (9)5.1 电源电路 (9)5.2 前置放大电路 (10)5.3 功率放大电路 (11)5.4 音量控制电路 (12)总结 (12)致谢 (14)参考文献 (14)附录 (15)摘要分析分立元件BTL电路及输入信号和输出信号的特点，归纳出构成BTL电路的一般原则，同时介绍了集成功放电路在不同用法下如何构成BTL。
在实际工作中使用起来更加方便容易。
集成功率放大器由于不仅具有体积小、重量轻、成本低、外围元件少、安装调试简单、使用方便的优点；而且在性能上也优于分立元件，例如温度稳定性好，功耗小、失真小，特别是集成功率放大器内部还设置有过热、过电流、过电压等自动保护功能的电路对电路自行进行保护。
由于集成功率放大器具有分立元件不具有的很多优点，近年来集成功率放大器件发展很快，使用相当广泛。
集成功放在实际应用中通常接成OCL电路，或OTL电路，接成BTL（Balanced Transformer Less）电路却很少，而BTL电路的优点是电源利用率比前面两种电路高4倍。
采用音频电位器控制，通过改变输入音频功放的电压大小，从而改变输出声音大小。
整体电路连接，输入小音频信号，接通电源，便可听到放大后的双声音频效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录摘要 (1)Abstract (1)第一章绪论 (2)双声道BTL功放电路设计内容 (2)双声道BTL功放电路设计要求 (2)国内外发展现状 (2)第二章 BTL简介 (3)BTL功率放大电路简介 (3)BTL电路的组成及工作原 (4)BTL集成功放电路的构成. (5)第三章BTL功放工作原理 (6)BTL功放电路 (6)BTL功放电路工作原理 (6). BTL功放电路特点 (6)OCL功放电路 (6)OCL电路特点 (7)第四章双声道BTL功放电路原理图设计 (7)电路原理结构框图 (7)BTL电路原理图 (8)第五章双声道BTL功放单元电路设计 (9)电源电路 (9)前置放大电路 (10)功率放大电路 (11)音量控制电路 (12)总结 (12)致谢 (14)参考文献 (14)附录 (15)摘要分析分立元件BTL电路及输入信号和输出信号的特点，归纳出构成BTL电路的一般原则，同时介绍了集成功放电路在不同用法下如何构成BTL。
在实际工作中使用起来更加方便容易。
集成功率放大器由于不仅具有体积小、重量轻、成本低、外围元件少、安装调试简单、使用方便的优点；而且在性能上也优于分立元件，例如温度稳定性好，功耗小、失真小，特别是集成功率放大器内部还设置有过热、过电流、过电压等自动保护功能的电路对电路自行进行保护。
由于集成功率放大器具有分立元件不具有的很多优点，近年来集成功率放大器件发展很快，使用相当广泛。
集成功放在实际应用中通常接成OCL电路，或OTL电路，接成BTL（Balanced Transformer Less）电路却很少，而BTL电路的优点是电源利用率比前面两种电路高4倍。
采用音频电位器控制，通过改变输入音频功放的电压大小，从而改变输出声音大小。
整体电路连接，输入小音频信号，接通电源，便可听到放大后的双声音频效果。
关键词：BTL电路、集成功率放大器、电位器AbstractBTL circuit analysis division element and the input signal and the characteristics of the output signal, summarized the BTL circuit constitute the general principle, and introduces the integrated amplifier circuit different usage in how to constitute BTL. In practical work convenient for operation easy. Integrated power amplifier has not only because of its small volume, light weight, low cost, peripheral less component, installation and debugging of the advantages of simple and easy to use; And the performance is better than division components, like temperature stability, low consumption, distortion is small, especially integrated internal power amplifier is set overheated, over electric current, over voltage and automatic protection function of the circuit to circuit to make their own protection. Due to the integrated power amplifier has elements have divided in recent years many advantages, and integrated power amplifierdevice development soon, use very wide. Set on the practical application of success usually take into OCL circuit, or OTL circuit, then into BTL (Balanced Transformer Less) circuit, and BTL circuit but rarely the advantages of power utilization rate is more than the first two circuit four times as high. The audio potentiometer, through the change control input audio power amplifier, which changes the output voltage size voice size. The whole circuit connection, input small audio signal, switch on the power, and you can hear the audio amplification sees effect.Keywords: BTL circuit, integrated power amplifiers, potentiometer第一章绪论、双声道BTL功率放大器内容：1、了解双声道BTL功放电路的基本工作原理2、完成信号双声道BTL功放电路设计并分析计算单元电路，对元器件进行选型。
3、绘制双声道BTL功放电路图4、组装、调试双声道BTL功放电路5、进行实物检查、设计答辩并完成设计报告1．2、双声道BTL功率放大器要求1、在教师指导下完成双声道BTL功放电路设计2、组装、调试信号双声道BTL功放电路3、按指导老师要求撰写课程设计报告，画出完整的电路图、国内外发展现状1、中国双声道音频功放电路产业发展环境2、中国双声道音频功放电路市场发展结构分布1、国内外产品供给结构2、国内区域供给结构第二章BTL简介BTL功率放大电路简介(Bridge-Tied-load)意为桥接式负载。
负载的两端分别接在两个放大器的输出端。
其中一个放大器的输出是另外一个放大器的镜像输出，也就是说加在负载两端的信号仅在相位上相差180°。
负载上将得到原来单端输出的2倍电压。
从理论上来讲电路的输出功率将增加4倍。
BTL电路能充分利用系统电压，因此BTL结构常应用于低电压系统或电池供电系统中。
在汽车音响中当每声道功率超过10w时，大多采用BTL形式。
BTL形式不同于推挽形式，BTL的每一个放大器放大的信号都是完整的信号，只是两个放大器的输出信号反相而已。
用集成功放块构成一个BTL放大器需要一个双声道或两个单声道的功放块。
但是并不是所有的功放块都适用于BTL形式，BTL形式的几种接法也各有优劣。
典型的功放集成块有TDA2030A LM1875 LM4766 LM3886 TDA1514等.BTL（Balanced Transformer Less）电路，称为平衡桥式功放电路。
它由两组对称的OTL或OCL电路组成，扬声器接在两组OTL或OCL电路输出端之间，即扬声器两端都不接地。
BTL电路的主要特点有：可采用单电源供电，两个输出端直流电位相等，无直流电流通过扬声器，与OTL、OCL电路相比，在相同电源电压、相同负载情况下，BTL 电路输出电压可增大一倍，输出功率可增大四倍，这意味着在较低的电源电压时也可获得较大的输出功率，但是，扬声器没有接地端，给检修工作带来不便。
功率放大器电路形式的判断：可根据功放对管的输出端与扬声器的接法来判断其电路结构形式。
OTL功放电路的输出端的直流电位为电源电压的一半，扬声器一端接地，另一端通过大容量耦合电容与功放输出端相接；OCL功放电路采用双电源供电，使其输出端的直流电位为零，扬声器一端接地，另一端直接与功放输出端相接；BTL功放电路采用两个功放对，扬声器直接连接在两个功放对的输出端，不需要耦合电容。
为了实现单电源供电，且不用变压器和大电容，可采用桥式推挽功率放大电路，简称BTL电路。
BTL电路的优点有只需要单电源供电，(但还是有用双电源)且不用变压器和大电容，输出功率高。
缺点是所用管子数量多，很难做到管子特性理想对称，且管子总损耗大，转换效率低。
2．2 BTL电路的组成及工作原理OCL和OTL两种功放电路的效率虽很高，但是它们的缺点就是电源的利用率都不高，其主要原因是在输入正弦信号时，在每半个信号周期中，电路只有一个晶体管和一个电源在工作。
为了提高电源的利用率，也就是在较低电源电压的作用下，使负载获得较大的输出功率，一般采用平衡式无输出变压器电路，又称为BTL电路，如图1所示。
（1） 该电路仍然为乙类推挽放大电路，利用对称互补的2个电路完成对输入信号的放大；其输出电压的幅值为：U OM V CC 。
最大输出功率为：()()L CC OM OM OMR V I U P 2max max 2121==（2）同OTL 电路相比，同样是单电源供电，在V CC ，R L 相同条件下，BTL 电路输出功率为OTL 电路输出功率的4倍，即BTL 电路电源利用率高；（3）BTL 电路的效率在理想情况下，仍近似为%。
2．3 BTL 集成功放电路的构成1集成功率放大电路构成BTL 电路的条件在实际工作中经常用到集成功率放大电路，两块对称集成功率放大电路也可构成BTL 电路。
用集成电路怎样才能构成BTL 电路。
上面已经介绍了分立元件的BTL 电路，首先我们来分析分立元件BTL 电路特点：（1）由电路结构中可见，BTL 电路由2个互补对称电路构成，A1，A2电路的元件参完全相同；（2）2个互补放大器输入端电压极性相反，其值大小相等，即为差模信号。
（3）2个互补集成放大电路输出端电压的极性相反，值大小相等，即负载R L 两端电压大小相等，极性相反。
根据以上特点，可采用2种型号、参数完全相同的集成功率放大电路，且使2个放大输入信号极性相反，同时使负载两端（输出端）的电压极性相反，便可构成BTL电路，在实际中通常这种方法，容易使电路参数完全对称，一般采用双功率放大电路构成。
其原理框图如图2所示，要求A1，A2输入信号大小相等，放大电路输入、输出回路完全相两端电压大小相等；另一方面要求A1，A2都不具有（或同，只有这样才能保证负载RL都有）倒相作用，保证负载两端电压极性相反。
