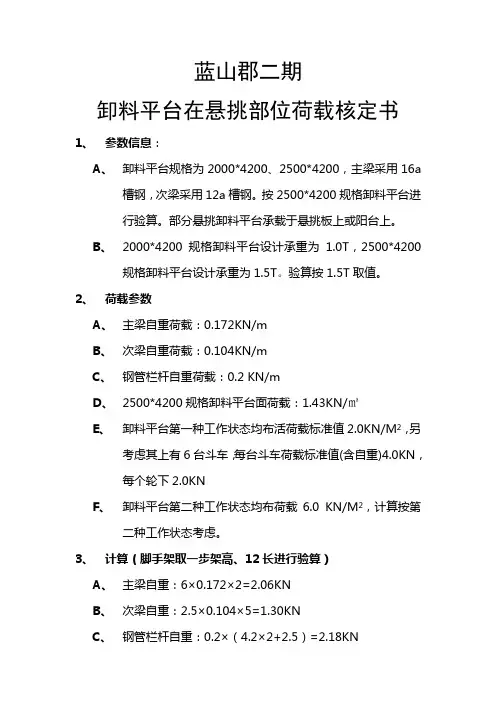

卸料平台计算书悬挑部位
蓝山郡二期卸料平台在悬挑部位荷载核定书1、参数信息：A、卸料平台规格为2000*4200、2500*4200，主梁采用16a槽钢，次梁采用12a槽钢。
按2500*4200规格卸料平台进行验算。
部分悬挑卸料平台承载于悬挑板上或阳台上。
B、2000*4200规格卸料平台设计承重为1.0T，2500*4200规格卸料平台设计承重为1.5T。
验算按1.5T取值。
2、荷载参数A、主梁自重荷载：0.172KN/mB、次梁自重荷载：0.104KN/mC、钢管栏杆自重荷载：0.2 KN/mD、2500*4200规格卸料平台面荷载：1.43KN/㎡E、卸料平台第一种工作状态均布活荷载标准值2.0KN/M2，另考虑其上有6台斗车，每台斗车荷载标准值(含自重)4.0KN，每个轮下2.0KNF、卸料平台第二种工作状态均布荷载6.0 KN/M2，计算按第二种工作状态考虑。
3、计算（脚手架取一步架高、12长进行验算）A、主梁自重：6×0.172×2=2.06KNB、次梁自重：2.5×0.104×5=1.30KNC、钢管栏杆自重：0.2×（4.2×2+2.5）=2.18KND、卸料平台堆载自重：1.43×2.5×4.2=15KNE、均布荷载自重：6×2.5×4.2=63KN以上总计：83.54KN悬挑卸料平台静载为：83.54/（1.8×2.5）=18.56KN/㎡4、活荷载参数施工均布活荷载标准值为：3KN/㎡风荷载参数为：0.3KN/㎡坐落于悬挑板上的荷载共计：21.86KN/㎡5、钢丝绳拉力验算水平钢梁的轴力R AH和拉钢绳的轴力R Ui按照下面计算其中R Ui cosθi为钢绳的拉力对水平杆产生的轴压力。
各支点的支撑力 R Ci=RUi sinθi按照以上公式计算得到由左至右各钢绳拉力分别为：R U1=5.15 kN；N= R U1=5.15 kN/㎡6、拉绳的强度计算:钢丝拉绳(支杆)的内力计算：钢丝拉绳(斜拉杆)的轴力R U均取最大值进行计算，为R U=5.15kN如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算：其中[F g]-- 钢丝绳的容许拉力(kN)；F g -- 钢丝绳的钢丝破断拉力总和(kN)，计算中可以近似计算F g=0.5d2，d为钢丝绳直径(mm)；α -- 钢丝绳之间的荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8；K -- 钢丝绳使用安全系数。
卸料平台计算书
gP g BR A图10 [10槽钢计算简图、P q计算书：卸料平台计算书卸料平台尺寸4米×3米，采用18a 槽钢作悬挑件，悬挑端采用钢丝绳拉结，锚固端采用16号普通螺栓固定于结构楼板上，横向布置五根10槽钢与悬挑件焊接固定，卸料平台板采用5厘米以上的木脚手板铺设，并设防滑条，临边设1.2米护栏和30厘米设踢脚杆，四周采用密目式安全网封闭。
卸料平台限载2吨，卸料时未考虑冲击荷载。
10槽钢截面特性：h=100,b=48,d=5.3,t=8.5,A=12.7cm2,M=10kg/m,Ix=198cm4,Wx=39.7cm3 ix=3.95cm,iy=1.41cm木脚手板自重：0.35kN /m2；施工荷载：3.0kN/m2 传力结构：施工荷载→平板→纵向8×6方木→横向[10槽钢→[18a 槽钢 荷载计算：方木自重:gk=7.0kN/m38×6方木线荷载: gk1=0.034kN/m 5cm 木板自重:gk2=0.35kN/m2， 则木板荷载：gk2=0.175kN/m [10槽钢自重:gk3=0.10kN/m 施工活荷载:q=2.0kN/m2 线荷载:q=1.0kN/m AB 槽钢内力计算作用在[10槽钢上的集中荷载:Pgk=1.2×（0.034×1+0.175×1）=0.251kN Pqk=1.4×（1.0×1.0）=1.4kNMmax =3（Pqk+Pgk ）L/4+1.2gk3L2/8=3.850kN ·m RA=RB=4.277kN;φb=570bt/L0h ·235/fy=【570×48×8.5/(3000×100)】×【235/235】=0.775 取折减后φb ′=1.07-0.282/φb =0.706σ＝M/φb ′W=3.850×106/(0.706×39.7×103)=137.4N/mm2＜【f 】＝215N/mm2 HI 槽钢计算Pgk=1.2×（0.034×0.5+0.175×0.5+0.0384×0.5×3+0.0384×1.2+0.0132×3+0.005×0.5×1.2）=0.301kN Pqk=1.4×（1.0×0.5）=0.7kNMmax =3（Pqk+Pgk ）L/4+1.2gk3L2/8=2.387kN ·m图12 卸料平台计算简图RH=RI=2.653kN; 主梁[18a 槽钢计算将悬挑梁简化为简支梁，见右图： 型钢自重gk4=0.202kN/mMgk= RAL/2+1.2gk4L2/8=9.039kN ·m RC 、G ＝9.473kNφb=570bt/L0h ·235/fy=【570×68×10.5/(4000×180)】×【235/235】=0.565 σ＝M/φbW=9.039×106/(0.565×141×103)=113.5N/mm2＜【f 】＝215N/mm2 钢丝索计算：tan β=4000/2900 β＝54.058° T2＝RC/cos β=9.473/0.587=16.139kN 安全系数计算钢丝绳法定安全系数【K 】=10， Fg=【K 】×T ＝161.39kN则选用φ19.5 6×37+1－155钢丝绳， 破断力Fg=218.50kN,破断力换算系数取α＝0.82，则161.39kN ＜209.5×0.82＝φ20预埋钢吊环计算σ＝T2/2A ＝16.139×103/2×π×202/4 ＝25.69 N/mm2＜【f 】＝215N/mm2吊环强度符合要求卸料平台1-1剖面图1卸料平台平面图。
卸料平台计算书(仅计算外侧钢丝绳情况)
型钢悬挑卸料平台计算书计算依据：1、《建筑施工高处作业安全技术规范》JGJ80-20162、《钢结构设计规范》GB50017-2003一、构造参数施工活荷载动力系数 1.3三、设计简图型钢悬挑式_卸料平台平面布置图型钢悬挑式_卸料平台侧立面图节点一四、面板验算面板类型冲压钢脚手板面板厚度t(mm) 15 截面抵抗矩W(cm3) 37.5 抗弯强度设计值[f](N/mm2) 205计算简图取单位宽度1m进行验算q=1.2×G k1×1+1.4×(1.3×Q k1+P k/S)×1=1.2×0.39×1+1.4×(1.3×2+10/2)×1=11.108kN/m q静=1.2×G k1×1=1.2×0.39×1=0.468kN/mq活=1.4×(1.3×Q k1+P k/S)×1=1.4×(1.3×2+10/2)×1=10.64kN/m抗弯验算：M max=0.1×q静×s2+0.117×q活×s2=0.1×0.468×0.62+0.117×10.64×0.62=0.465kN·m σ=M max/ W=0.465×106/(37.5×103)=12.4N/mm2<[f]=205N/mm2面板强度满足要求！五、次梁验算承载能力极限状态：q1=(1.2×G k1+1.4×1.3×Q k1)×s+1.2×G k2=(1.2×0.39+1.4×1.3×2)×0.6+1.2×0.1453=2.639kN/m p1=1.4×P k=1.4×10=14kN正常使用极限状态：q2=(G k1+Q k1)×s+G k2=(0.39+2)×0.6+0.1453=1.579kN/mp2=P k=10kN1、抗弯强度计算简图M max=q1(L12/8-m2/2)+p1×L1/4=2.639(2.22/8-02/2)+14×2.2/4=9.297kN.mσ=M max/(γx W X)=9.297×106/(1.05×80.5×103)=109.987N/mm2<[f]=205N/mm2次梁强度满足要求！2、挠度验算计算简图νmax=q2L14/(384EI x)(5-24(m/L1)2)+p2L13/(48EI x)=1.579×22004/(384×206000×563.7×104)×(5-24(0/2.2)2)+10×22003/(48×206000×563.7×104)=0.417mm<[ν]=L1/250=2200/250=8. 8mm次梁挠度满足要求！3、支座反力计算承载能力极限状态：R1=q1×B/2=2.639×2.2/2=2.903kN正常使用极限状态：R2=q2×B/2=1.579×2.2/2=1.737kN六、主梁验算主梁类型工字钢主梁型钢型号18号工字钢截面面积A(cm2) 30.6 截面回转半径i x(cm) 7.36截面惯性矩I x(cm4) 1660 截面抵抗矩W x (cm3) 185抗弯强度设计值[f](N/mm2) 205 弹性模量E(N/mm2) 206000钢丝绳吊点和建筑物上支承点为支座的悬臂简支梁计算（不考虑内侧钢丝绳支点作用）：承载能力极限状态：q1=1.2×(G k3+G k4+G k5)=1.2×(0.241+0.150+0.010)=0.481kN/mp1=1.4×P k/2=1.4×10/2=7kNR1=2.903kN正常使用极限状态：q2=G k3+G k4+G k5=0.241+0.150+0.010=0.401kN/mp2=P k/2=5kNR2=1.737kN1、强度验算计算简图弯矩图(kN·m)剪力图(kN)R外=10.624kNM max=9.354kN·mN=R外/tanα=R外/(h1/s1)= 10.624/(2.900/3.400)=12.456kNσ=M max/(γx W X)+N/A=9.354×106/(1.05×185.000×103)+12.456×103/(30.60×102)=52.224 N/mm2<[f]=205.000 N/mm2主梁强度满足要求！2、挠度验算计算简图变形图(mm)νmax=1.758mm<[ν]=(a1+c)/250.00=(3400.00+100)/250.00=14.000mm 主梁挠度满足要求！3、支座反力计算剪力图(kN)R外=10.624kN七、钢丝绳验算钢丝绳型号6×19(a) 钢丝绳直径18钢丝绳的钢丝破断拉力F g(kN) 203.952 抗拉强度为(N/mm2) 1570(纤维芯) 不均匀系数α0.82 安全系数K 8花篮螺栓外侧钢丝绳与主梁夹角α=arctan(h1/s1)=40.462°sinα=sin40.462°=0.649T=R外/sinα=10.624/0.649=16.372kN[Fg]=aF g/K=0.820×203.952/8.000=20.905kN>T外=16.372kN钢丝绳强度满足要求！八、拉环验算拉环直径d(mm) 18 抗拉强度(N/mm2) 65节点二σ=T/(2A)=16.372×103/[2×3.14×(18/2)2]=32.184 N/mm2 < [f]= 65N/mm2拉环强度满足要求！九、焊缝验算钢丝绳下节点拉环焊缝厚度he(mm) 6 钢丝绳下节点拉环焊缝长度lw(mm) 150 角焊缝强度设计值f f w(N/mm2) 160节点三外侧钢筋拉环焊缝：σf=R外/(h e×l w)=10.624×103/(6.000×150.000)=11.805N/mm2≤βf f f w=1.22×160=195.2N/mm2 拉环焊缝正应力强度满足要求！τf= R外/tanα/(h e×l w)=10.624×103/0.853/(6×150)=13.84N/mm2≤160N/mm2拉环焊缝剪应力强度满足要求！[(σf/βf)2+τf2]0.5=[(11.805/1.22)2+13.842]0.5=16.887≤f f w=160N/mm2拉环焊缝强度满足要求！。
型钢悬挑卸料平台计算书
型钢悬挑卸料平台计算书计算依据：1、《建筑施工高处作业安全技术规范》JGJ80-20162、《钢结构设计标准》GB50017-20173、《建筑结构可靠性设计统一标准》GB50068-2018一、构造参数二、荷载参数主梁自重G k3(kN/m) 0.172 栏杆、挡脚板类型栏杆、冲压钢脚手板挡板栏杆、挡脚板自重G k4(kN/m) 0.15 安全网设置设置密目安全网安全网自重G k5(kN/m) 0.01 施工活荷载Q k1(kN/m2) 2堆放荷载Pk(kN) 5 堆放荷载作用面积S(m2) 2施工活荷载动力系数 1.3三、设计简图型钢悬挑式_卸料平台平面布置图型钢悬挑式_卸料平台侧立面图节点一四、面板验算面板类型冲压钢脚手板面板厚度t(mm) 10 截面抵抗矩W(cm3) 16.67 抗弯强度设计值[f](N/mm2) 205 面板受力简图如下：计算简图取单位宽度1m进行验算q=γ0[1.3×G k1×1+1×1.5×(1.3×Q k1+P k/S)×1]=1.1×[1.3×0.39×1+1×1.5×(1.3×2+5/2)×1]=8.973kN/mq静=1.1×1.3×G k1×1=1.1×1.3×0.39×1=0.558kN/mq活=1.1×1×1.5×(1.3×Q k1+P k/S)×1=1.1×1×1.5×(1.3×2+5/2)×1=8.415kN/m抗弯验算：M max=0.1×q静×s2+0.117×q活×s2=0.1×0.558×0.82+0.117×8.415×0.82=0.666kN·mσ=M max/ W=0.666×106/(16.67×103)=39.942N/mm2<[f]=205N/mm2面板强度满足要求！五、次梁验算次梁类型槽钢次梁型钢型号12.6号槽钢截面惯性矩I x(cm4) 391.47 截面抵抗矩W x (cm3) 62.14抗弯强度设计值[f](N/mm2) 205 弹性模量E(N/mm2) 206000 次梁内力按以两侧主梁为支承点的简支梁计算：承载能力极限状态：q1=γ0[(1.3×G k1+1×1.5×1.3×Q k1)×s+1.3×G k2]=1.1×[(1.3×0.39+1×1.5×1.3×2)×0.8+1.3×0.1237]=4.055kN/m p1=1.1×1×1.5×P k=1.1×1×1.5×5=8.25kN正常使用极限状态：q2=(G k1+Q k1)×s+G k2=(0.39+2)×0.8+0.1237=2.036kN/mp2=P k=5kN1、抗弯强度计算简图M max=q1(L12/8-m2/2)+p1×L1/4=4.055×(22/8-02/2)+8.25×2/4=6.153kN.mσ=M max/(γx W X)=6.153×106/(1.05×62.14×103)=94.296N/mm2<[f]=205N/mm2次梁强度满足要求！2、挠度验算计算简图νmax=q2L14/(384EI x)(5-24(m/L1)2)+p2L13/(48EI x)=2.036×20004/(384×206000×391.47×104 )×(5-24(0/2)2)+5×20003/(48×206000×391.47×104)=0.527mm<[ν]=L1/250=2000/250=8m m次梁挠度满足要求！3、支座反力计算承载能力极限状态：R1=q1×B/2=4.055×2/2=4.055kN正常使用极限状态：R2=q2×B/2=2.036×2/2=2.036kN六、主梁验算根据《建筑施工高处作业安全技术规范》（JGJ80-2016），主梁内力按照外侧钢丝绳吊点和建筑物上支承点为支座的悬臂简支梁计算（不考虑内侧钢丝绳支点作用）：承载能力极限状态：外悬挑段：q1=γ0γG×(G k3+G k4+G k5)=1.1×1.3×(0.172+0.150+0.010)=0.475kN/mp1=γ0γLγQ×P k/2=1.1×1×1.5×5/2=4.125kNR1=4.055kN内锚固段：q=γ0γG×G k3=1.1×1.3×0.172=0.246kN/m正常使用极限状态：外悬挑段：q2=G k3+G k4+G k5=0.172+0.150+0.010=0.332kN/mp2=P k/2=2.5kN2内锚固段：q'=G k3=0.172kN/m1、强度验算计算简图弯矩图(kN·m)剪力图(kN)M max=8.483kN·mN=R外/tanα=R外/(h1/s1)= 10.681/(3.000/3.400)=12.105kNσ=M max/(γx W X)+N/A=8.483×106/(1.05×108.300×103)+12.105×103/(21.95×102)=80.115 N/mm2<[f]=205.000 N/mm2主梁强度满足要求！2、挠度验算计算简图变形图(mm)νmax=2.738mm<[ν]=(a1+c)/250.00=(3400.00+200)/250.00=14.400mm主梁挠度满足要求！3、支座反力计算剪力图(kN)设计值：R外=10.681kN剪力图(kN)标准值：R'外=5.734kN如果外侧钢丝绳出现断裂，要求内侧钢丝绳能独立承担支撑作用，由于平台的受力情况发生了改变，故应重新建立计算模型计算：1、强度验算计算简图弯矩图(kN·m)剪力图(kN)R内=12.379kNM max=6.547kN·mN=R内/tanα=R内/(h2/s2)= 12.379/(2.800/3.000)=13.263kNσ=M max/(γx W X)+N/A=6.547×106/(1.05×108.300×103)+13.263×103/(21.95×102)=63.616 N/mm2<[f]=205.000 N/mm2主梁强度满足要求！2、挠度验算计算简图变形图(mm)νmax=1.686mm<[ν]=(a2+c)/250.000=(3000.00+200)/250.000=12.800mm主梁挠度满足要求！3、支座反力计算剪力图(kN)R内=12.379kN剪力图(kN)标准值：R'内=6.625kN七、钢丝绳验算钢丝绳型号6×37 钢丝绳直径21.5 钢丝绳的钢丝破断拉力F g(kN) 322 抗拉强度为(N/mm2) 1850 不均匀系数α0.82 安全系数K 10花篮螺栓外侧钢丝绳与主梁夹角α=arctan(h1/s1)=41.424°sinα=sin41.424°=0.662内侧钢丝绳与主梁夹角β=arctan(h2/s2)=43.025°sinβ=sin43.025°=0.682标准值：T'=Max[R'外/sinα,R'内/sinβ]=Max[5.734/0.662,6.625/0.682]=9.710kN 设计值：T=Max[R外/sinα,R内/sinβ]=Max[10.681/0.662,12.379/0.682]=18.142kN 由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算[Fg]=aF g/K=0.820×322.000/10.000=26.404kN>T'=9.710kN钢丝绳强度满足要求！八、拉环验算拉环直径d(mm) 20 抗拉强度(N/mm2) 65节点二σ=T/(2A)=18.142×103/[2×3.14×(20/2)2]=28.889 N/mm2 < [f]= 65N/mm2拉环强度满足要求！九、焊缝验算钢丝绳下节点拉环焊缝厚度he(mm) 6 钢丝绳下节点拉环焊缝长度lw(mm) 120 角焊缝强度设计值f f w(N/mm2) 160节点三σf=T/(h e×l w)=18.142×103/(6.000×120.000)=25.197N/mm2<f f w=160N/mm2 拉环焊缝强度满足要求！。
卸料平台计算书
常用型钢悬挑外装饰架及卸料平台搭设的一般规定（未尽事项详见《建筑施工扣件式钢管脚手架安全技术规程JGJ130-2001》）及建设部建筑工程管理司编制的《建筑施工安全检查标准实施指南》为规范本公司所属项目部常用型钢悬挑外装饰架及卸料平台的搭设，特作如下规定：一、型钢悬挑外装饰架1、悬挑高度不超过24m。
2、悬挑槽钢规格≥［18a，水平分布间距≦1800mm，伸出墙面≦1350mm，最外排立杆距悬挑槽钢最外端=50mm，伸入墙内≥1650mm；墙内远端设抗倾栓环ф≥ф16元钢，距墙边1550mm，每端锚入板内≥35d，墙内近端设稳定栓环ф≥ф12元钢，每端锚入板内35d。
槽钢应满足符合规范，无变形和裂痕，锈蚀深度不许超过0.5mm。
3、如果挑4~8层，必须每根悬挑槽钢墙外远端套钢丝绳，直径≥14mm，与建筑物斜向拉牢，钢丝绳每端三个U型卡扣，U型卡扣间距100mm，钢丝绳尾端距U型卡扣应有>200mm的长度。
钢丝绳应满足符合规范、光洁，无毛边和锈痕，更不许有断丝等现象。
（考虑砼楼板薄，倾复力大，楼板锚不住墙内远端抗倾栓环之故）。
如果挑3层以下，可不系此钢丝绳。
4、在使用过程中只允许两步架同时施工，且施工活荷载≦2KN/M2。
5、连墙杆按两步三跨设一道，连墙杆间距不得大于中~中5.4m×5.4m，脚手架步距和纵距≦1800mm，宜采用刚性连墙件与建筑物可靠连接，连墙件宜靠近脚手钢管主节点设置。
二、型钢卸料平台1．主拉钢丝绳直径≥15.5mm（规格：6×19，钢丝总断面积89.49mm2，容许应力[σ]=1373~1961MPa）钢丝绳每端三个U型卡扣，U型卡扣间距100mm，钢丝绳尾端距U型卡扣应有>200mm的长度。
钢丝绳应满足符合规范、光洁，无毛边和锈痕，更不许有断丝等现象。
2．连接主拉钢丝绳两端的上下锚环只能用HPB235（Q235）元钢，直径ф>16mm（如果要设上、下锚环的话），上锚环两端各锚入边梁≥35d。
卸料平台计算书
一.简图：二、铺板计算：采用δ＝4cm木板或钢脚手板。
计算从略。
三、横次梁计算L1：1.荷载：铺板自重 40×1＝40kg/mL1自重[12 12.4kg/m均布活荷 50×1＝50kg/mΣq1＝102.6kg/m设堆模板高1.2m，24层，宽1.2m则：活载q2＝35×24＝840kg/m2.内力：R恒＝102.6×1.25＝128.25kgR活＝840×0.6＝504kgΣR＝128.25+504＝632.25kgMmax＝632.5×1.25－0.5×102.6×1.25²－0.5×840×0.6²＝790.32－80.16－151.2＝559kg·m3.强度验算：[12.6 Wx＝61.7cm³б＝M/W＝559×10²/61.7＝906kg/cm²<〔б〕＝1700kg/cm²（可）4.稳定验算：φb＝570bt/L1h×235/f yb＝5.3cm t＝0.9cm h＝12.6cm L1＝250cm f y＝235φb＝570×5.3×0.9/250×12.6＝0.863>0.6 则φb /＝0.72则：б＝M X/φb/Wx＝559×100/0.72×61.7＝1258kg/cm²<〔б〕（可）四.主梁L2计算：1.荷载：非移动荷载qq=铺板 40×1.25＝50kg/m均布活载 50×1.25＝62.5kg/m[12自重 12.6×1.25＝15.75kg/m栏杆重 50kg/mL2 25kg/mΣq＝203kg/mg＝[12自重 12.6×1.25＝15.75kg栏杆重 50×1.25＝62.5kgΣg＝78.25kg可移动性堆载：总堆载额定为1500kg，具体计算杆件截面时取其最不利位置加载。
钢管落地卸料平台计算书0160708-192834806Word版
钢管落地卸料平台计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工高处作业安全技术规范》JGJ80-913、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-2003一、架体参数平台水平支撑钢管布置图卸料平台平面示意图卸料平台侧立面示意图四、板底支撑（纵向）钢管验算1k1kG2k = g2k×lb/5 =0.350×1.50/5=0.105kN/m;Q1k = q1k×lb/5 =0.600×1.50/5=0.180kN/m;Q2k = q2k×lb/5 =0.200×1.50/5=0.060kN/m;1、强度计算板底支撑钢管按均布荷载作用下的二等跨连续梁计算。
q1=1.2 ×(G1k+G2k)= 1.2×(0.033+0.105)=0.166kN/m;q2=1.4×(Q1k+Q2k)= 1.4×(0.180+0.060)=0.336kN/m;板底支撑钢管计算简图Mmax =0.125×(q1+q2)×l2=0.125×(0.166+0.336)×1.502=0.141kN·m;Rmax =1.25×(q1+q2)×l=1.25×(0.166+0.336)×1.50=0.941kN;σ=Mmax/W=0.141×106/(4.49×103)=31.420N/mm2≤[f]=205.00N/mm2;满足要求！2、挠度计算q'=G1k +G2k=0.033+0.105=0.138kN/mq'=Q1k+Q2k=0.180+0.060=0.240kN/mR'max =1.25×(q'1+q'2)×l=1.25×(0.138+0.240)×1.50=0.709kN;ν=(0.521q'1l4+0.192q'2l4)/100EI=(0.521×0.138×(1.50×103)4+0.192×0.240×(1.50×103)4)/(100×206000.00×10.78×104) =0.269mm≤min{1500.00/150,10}mm=10.000mm 满足要求！五、横向支撑钢管验算横向支撑钢管按照均布荷载和集中荷载下两跨连续梁计算，集中荷载P取板底支撑钢管传递最大支座力。
卸料平台计算书
卸料平台计算书一．基本参数1．卸料平台由地面开始搭设，均采用φ48×3.0钢管搭设。
搭设高度为6m 。
2．卸料平台尺寸：（1） 卸料平台长4m 、宽3m ，设3排立杆，立杆纵距2m 、横距1.5m 。
（2） 水平杆的步距均为1.8m 。
卸料平台的内排立杆均离开外脚手架外排立杆0.2m 。
3．支承平台面板的水平杆间距＠30cm 。
4．地面粗糙度为B 类。
5．高度为22m 的风压高度变化系数u z ＝1.284。
6．卸料平台架体为敞开式，挡风系数φ＝0.0867．钢管截面特性：截面积A ＝4.89cm 2、惯性矩I ＝12.19cm 4、截面模量W ＝5.08cm 3、回转半径i ＝1.58cm 、自重q =0.0384 kN/m 。
二．荷载值根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2001（2002年版）：1． 平台结构自重，每米立杆承受的结构自重标准值：g k ＝0.1405 kN/m 。
2． 脚手板自重标准值为0.35kN/m 2，栏杆挡脚板自重标准值为0.14 kN/m 。
3． 平台活载标准值：2.5 kN/m 2 。
三．卸料平台计算1．纵向水平杆受弯构件的强度和连接扣件的抗滑承载力计算⑴ 抗弯强度计算恒载合计：q G =0.35×0.3+0.0384＝0.143kN/m活载：q Q ＝2.5×0.3＝0.75kN/m∑+=Q K G K M M M 4.12.1228.175.0814.18.1143.0812.1⨯⨯⨯+⨯⨯⨯=＝0.495kN.m 式中：M GK ——脚手板自重标准值产生的弯矩；M QK ——活荷载标准值产生的弯矩。
361008.510495.0⨯⨯==W M σ ＝97.4 N/mm 2＜f ＝205 N/mm 2 ，满足要求。
⑵ 挠度计算mm 96.21019.121006.21002000)75.0143.0(521.0100521.04544max =⨯⨯⨯⨯⨯+⨯==EI ql f 容许挠度[ f ] = l /150 = 2000/150 = 13.3 mm 或10 mm > f max ，满足要求。
工字钢悬挑式卸料平台计算书
悬挑式卸料平台施工方案工程建设地点；属于框架结构；由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。
悬挑卸料平台的计算依据《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。
一、参数信息:1.荷载参数脚手板类别：竹笆片脚手板，脚手板自重(kN/m2)：0.30；栏杆、挡板类别：竹笆片脚手板挡板，栏杆、挡板脚手板自重(kN/m)：0.15；施工人员等活荷载(kN/m2):2.00，最大堆放材料荷载(kN):5.00。
2.悬挑参数内侧钢绳与墙的距离(m)：1.00，外侧钢绳与内侧钢绳之间的距离(m)：0.80；上部拉绳点与悬挑梁墙支点的距离(m)：3.90；钢丝绳安全系数K：5.50，悬挑梁与墙的节点按铰支计算；只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计算。
3.水平支撑梁主梁材料类型及型号：20a号工字钢；次梁材料类型及型号：16号工字钢；次梁水平间距ld(m)：0.50，建筑物与次梁的最大允许距离le(m)：1.20。
4.卸料平台参数水平钢梁(主梁)的悬挑长度(m)：3.50，水平钢梁(主梁)的锚固长度(m)：2.00, 次梁悬臂Mc（m）：0.00；平台计算宽度(m)：2.00。
二、次梁的验算:次梁选择 16号工字钢，间距0.5m，其截面特性为：面积 A=26.1cm2；惯性距 I x=1130cm4；截面抵抗矩 W x=141cm3；回转半径 i x=6.58cm；截面尺寸：b=88mm,h=160mm,t=9.9mm。
1.荷载计算(1)、脚手板的自重标准值：本例采用竹笆片脚手板，标准值为0.30kN/m2； Q1=0.30× 0.50= 0.15kN/m；(2)、型钢自重标准值：本例采用16号工字钢，标准值为0.20 kN/mQ2=0.20 kN/m(3)、活荷载计算1)施工荷载标准值：取2.00 kN/m2Q3=2.00 kN/m22)最大堆放材料荷载P：5.00kN荷载组合Q=1.2×(0.15+0.20)+1.4×2.00×0.50=1.82kN/mP=1.4×5.00=7.00kN2.内力验算内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下：最大弯矩M的计算公式（规范JGJ80-91，P31）为：M max = ql2/8(1 - m2/l2)2 + pl/4经计算得出: M max = (1.82×2.002/8)×(1-(0.002/2.002))2+7.00×2.00/4=4.41kN·m。
钢管落地卸料平台计算书
钢管落地卸料平台计算书设计参数：1、卸料平台高度：15m2、立管横距：1m3、立管纵距：1m4、水平杆步距：1.5m5、次楞钢管间距：300mm6、卸料平台设计承重：2kN/m27、卸料平台设计承受冲击荷载：3kN/m28、剪刀撑：沿架体全长全高连续设置9、卸料平台面积：6m×4m10、连墙件：与主体结构进行刚性连接，两部三跨。
11、承重扣件连接方式：双扣件或采用螺杆柱头一、参数信息1.基本参数立杆横向间距或排距l a(m):1.00，立杆步距h(m)：1.50；立杆纵向间距l b(m):1.00，平台支架计算高度H(m)：15.00；立杆上端伸出至支撑点的长度a(m):0.10，平台底钢管间距离(mm)：300.00；钢管类型:Φ48×3.25，扣件连接方式：双扣件，取扣件抗滑承载力系数:0.75；2.荷载参数脚手板自重(kN/m2):0.300；栏杆自重(kN/m):0.150；材料堆放最大荷载(kN/m2):2.000；施工均布荷载(kN/m2):3.000；3.地基参数地基土类型:素填土；地基承载力标准值(kPa):120.00；立杆基础底面面积(m2):0.25；地基承载力调整系数:1.00。
二、纵向支撑钢管计算纵向钢管按照均布荷载下连续梁计算，截面几何参数为截面抵抗矩 W = 4.79 cm3；截面惯性矩 I = 11.5cm4；纵向钢管计算简图1.荷载的计算(1)脚手板自重(kN/m)：q11 = 0.3×0.3 = 0.09 kN/m；(2)堆放材料的自重线荷载(kN/m)：q12 = 2×0.3 = 0.6 kN/m；(3)施工荷载标准值(kN/m)：p1 = 3×0.3 = 0.9 kN/m2.强度验算依照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)5.2.4规定，纵向支撑钢管按三跨连续梁计算。
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和；最大弯矩计算公式如下:M = 0.1q1l2+0.117q2l2最大支座力计算公式如下:N = 1.1q1l + 1.2q2l均布恒载：q1 = 1.2 × q11= 1.2×0.09 = 0.108 kN/m；均布活载：q2 = 1.4×0.9+ 1.4 ×0.6=2.1 kN/m；最大弯距 M max = 0.1×0.108×12 + 0.117 ×2.1×12 = 0.256 kN·m ；最大支座力 N = 1.1×0.108×1 + 1.2×2.1×1 = 2.639 kN；最大应力σ = M max / W = 0.256×106 / (4790) = 53.549 N/mm2；纵向钢管的抗压强度设计值 [f]=205 N/mm2；纵向钢管的计算应力 53.549 N/mm2小于纵向钢管的抗压设计强度 205 N/mm2，满足要求！3.挠度验算最大挠度考虑为三跨连续梁均布荷载作用下的挠度；计算公式如下:ν = 0.667ql4/100EI均布恒载:q k = q ll=0.09 kN/m；ν = 0.677 ×0.09×10004/(100×2.06×105×115000)=0.026 mm；纵向钢管的最大挠度为 0.026 mm 小于纵向钢管的最大容许挠度 1000/150与10 mm，满足要求！三、横向支撑钢管计算支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取板底纵向支撑钢管传递力，P =2.639 kN；支撑钢管计算简图支撑钢管计算弯矩图(kN·m)支撑钢管计算变形图(mm)支撑钢管计算剪力图(kN)最大弯矩 M max = 0.888 kN·m ；最大变形νmax = 2.407 mm ；最大支座力 Q max = 9.597 kN ；最大应力σ= 185.447 N/mm2；横向钢管的计算应力 185.447 N/mm2小于横向钢管的抗压强度设计值 205 N/mm2，满足要求！支撑钢管的最大挠度为 2.407 mm 小于支撑钢管的最大容许挠度 1000/150与10 mm，满足要求！四、扣件抗滑移的计算按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编，P96页，双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数0.75，该工程实际的旋转双扣件承载力取值为12.00kN 。
卸料平台计算书
悬挑卸料平台计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工安全检查标准》JGJ59-2011《建筑施工木脚手架安全技术规范》JGJ 164-2008计算参数:悬挂式卸料平台的计算参照连续梁的计算进行。
由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。
平台水平钢梁的悬挑长度，插入结构锚固长度，悬挑水平钢梁间距(平台宽度)。
水平钢梁插入结构端点部分按照铰接点计算。
次梁采用16号工字钢，主梁采用16号工字钢。
次梁间距，外伸悬臂长度。
容许承载力均布荷载m 2，最大堆放材料荷载。
脚手板采用冲压钢板，脚手板自重荷载取m 2。
栏杆采用冲压钢板，栏杆自重荷载取m 。
选择6×19+1钢丝绳，钢丝绳公称抗拉强度1400MPa ，外侧钢丝绳距离主体结构，两道钢丝绳距离，外侧钢丝绳吊点距离平台。
一、次梁的计算次梁选择16号工字钢，间距，其截面特性为面积A=,惯性距Ix=,转动惯量Wx=,回转半径ix=截面尺寸 b=,h=,t=1.荷载计算(1)面板自重标准值：标准值为m 2；Q 1 = ×=m(2)最大容许均布荷载为m 2；Q 2 = ×=m(3)型钢自重荷载 Q 3=m经计算得到:q = ×(Q1+Q3)+×Q2 = ×++× = m经计算得到，集中荷载计算值 P = ×=2.内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下最大弯矩M的计算公式为经计算得到，最大弯矩计算值 M = ×8+×4=抗弯强度计算其中γx——截面塑性发展系数，取；[f] ——钢材抗压强度设计值，[f] = mm2；经过计算得到强度σ=×106/×=mm2；次梁的抗弯强度计算σ < [f],满足要求!4.整体稳定性计算[主次梁焊接成整体时此部分可以不计算]其中φb——均匀弯曲的受弯构件整体稳定系数，查表《钢结构设计规范》(GB50017-2011)附录得到：φb=由于φb大于，按照《钢结构设计规范》(GB50017-2011)附录其值用φb '查表得到其值为经过计算得到强度σ=×106/×=mm2；次梁的稳定性计算σ< [f],满足要求!二、主梁的计算卸料平台的内钢绳按照《建筑施工安全检查标准》作为安全储备不参与内力的计算。
卸料平台计算书
卸料平台方案一、工程概况*******小高层住宅层高2.9M，共12层。
脚手架采用槽钢悬挑脚手架。
故主体卸料平台拟采用可换层使用的钢丝绳斜拉式槽钢卸料平台。
其尺寸详见卸料平台构造示意图。
卸料平台满铺木脚手板。
自重为0.35KN/M2，四周栏杆，挡脚板及密闭安全网自重标准值为0.14KN/M。
16槽钢卸料平台构造示意图二、卸料平台构件计算本卸料平台主要供木工吊装木方，模板及钢管扣件及瓦工垂直运输砖块及砂浆等使用。
其可操作使用的面积为1.5M ×2.7M=4.05 M2，考虑到平台的使用安全，其荷载不宜超过1T，现按最大装载量0.8T来验算。
1、 单根次梁荷载[16次梁自重：1.2×（19.7kg/m ×1.5m ）×9.8=347.5N 脚手板自重：1.2×350N/ M 2×4.05/3=567N 施工荷载取工人重量，一般为： 1.4×150 kg ×9.8=2058N 装卸荷载按限载量的一半考虑：1. 4×400 kg ×9.8=5488N合计 ：8460.5NM=PL/4=8460.5×1.5/4=3172.7N 〃MkN/mm218.2710117107.317233=⨯⨯==WM σ<f =205 kN/mm 2强度满足要求。
mmEIFL309.01006.21093448105.15.84604854933=⨯⨯⨯⨯⨯⨯==υ<[v ]=l /500=3mm挠度满足要求。
2、 单根主梁荷载：[16次梁自重：1.2×（19.7kg/m ×4）×9.8=926.89N 脚手板自重：1.2×350N/ M 2×4.05/2=850.5N 次梁自重：1.2×2（19.7kg/m ×1.5）×9.8=695N施工荷载：1.4×150kg ×9.8=2058N装卸荷载按总重的一半即1.4*9.8*800/2=5488 N 合 计： 10018.39N槽钢主梁以钢丝绳吊点作为支承点计算。
卸料平台计算书
卸料平台计算书1、卸料平台采用架管、管扣和5公分厚木架板搭设，挑出建筑物外缘长度2米，宽度3.6米，可同时放置两辆手推车，人、车及装载的材料限制荷载8KN。
卸料平台外侧三方搭设1.2米高的防护栏杆。
详见附图。
2、杆件验算1）荷载钢管、管扣、架板Q=300N/㎡人员、斗车、材料总量按8000N计算，责活荷载为G=8000/2×3.6=1052N/㎡考虑不均衡的情况，取G=1300N/㎡2）直接支承架的水平管的荷载为（300+1300）×0.9=1440N/M直接之承架的水平管的最大弯矩按三跨梁计算其M max=0.1×1440×1=144Nm=144000Nmm钢管抵抗矩W=5.08×1000mm3取安全系数K=1.5则σ=KM max/W=1.5×144000/5.08×1000=42.5N/mm2<f y=170N/mm2强度满足要求3）外架大横杆承受水平杆传来的集中荷载P=1440×0.5=770N外架大横杆按两跨梁考虑其M max=0.278×770×0.9=192Nm=192000Nmmσ=K M max/w=1.5×192000/5.08×1000=56N/mm2<fy=170N/mm2强度满足要求外架大横杆按两跨梁考虑时，平台中部外架立杆处的管扣最大荷载为1.5×770×3=3465N<管扣承载能力6500N抗滑抗扭满足要求4）支承水平管的斜管荷载为平台中部斜管荷载为V=1440N×2=2880N钢管按45度设置时，长度约1米，不必考虑失稳问题中部斜管内力为N=2880/0.707=4073Nσ=1.5×4073/4.893×102=12.48/ mm2<fy=170N/mm2强度满足要求平台外侧斜管荷载为V=770N，荷载很小，故安全。
钢管落地卸料平台计算书14.4
钢管落地卸料平台计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工高处作业安全技术规范》JGJ80-913、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-2003一、架体参数二、荷载参数三、设计简图平台水平支撑钢管布置图卸料平台平面示意图卸料平台侧立面示意图四、板底支撑（纵向）钢管验算G1k=g1k=0.033kN/m;G2k= g2k×l b/4 =0.350×1.00/4=0.088kN/m;Q1k= q1k×l b/4 =1.500×1.00/4=0.375kN/m;Q2k= q2k×l b/4 =2.000×1.00/4=0.500kN/m;1、强度计算板底支撑钢管按均布荷载作用下的三等跨连续梁计算。
q1=1.2 ×(G1k+G2k)= 1.2×(0.033+0.088)=0.145kN/m;q 2=1.4×(Q 1k +Q 2k )= 1.4×(0.375+0.500)=1.225kN/m;板底支撑钢管计算简图M max =(0.100×q 1+0.117×q 2)×l 2=(0.100×0.145+0.117×1.225)×1.002=0.158kN·m; R max =(1.100×q 1+1.200×q 2)×l=(1.100×0.145+1.200×1.225)×1.00=1.629kN; σ=M max /W=0.158×106/(4.49×103)=35.141N/mm 2≤[f]=205.00N/mm 2; 满足要求！ 2、挠度计算q '=G 1k +G 2k =0.033+0.088=0.121kN/m q '=Q 1k +Q 2k =0.375+0.500=0.875kN/mR 'max =(1.100×q '1+1.200×q '2)×l=(1.100×0.121+1.200×0.875)×1.00=1.183kN;ν=(0.677q '1l 4+0.990q '2l 4)/100EI=(0.677×0.121×(1.00×103)4+0.990×0.875×(1.00×103)4)/(100×206000.00×10.78×104) =0.427mm≤min{1000.00/150,10}mm=6.667mm 满足要求！五、横向支撑钢管验算平台横向支撑钢管类型 单钢管 钢管类型Ф48×3 钢管截面抵抗矩 W(cm 3) 4.49 钢管截面惯性矩I(cm 4)10.78 钢管弹性模量E(N/mm 2)206000钢管抗压强度设计值 [f](N/mm 2)205横向支撑钢管按照均布荷载和集中荷载下两跨连续梁计算，集中荷载P 取板底支撑钢管传递最大支座力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬挑卸料平台计算书
计算依据《建筑施工安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-2003)、《建筑结构荷载规范》(GB 50009-2001)等规范。
悬挂式卸料平台的计算参照连续梁的计算进行。
由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。
一、参数信息:
1.荷载参数
脚手板类别：木脚手板，脚手板自重标准值(kN/m2)：0.35；
栏杆、挡杆类别：栏杆冲压钢，栏杆、挡板脚手板自重标准值(kN/m2)：0.11；
施工人员等活荷载(kN/m2):2.00，最大堆放材料荷载(kN):10.00。
2.悬挑参数
内侧钢绳与墙的距离(m)：1.00，外侧钢绳与内侧钢绳之间的距离(m)：1.90；
上部拉绳点与墙支点的距离(m)：5.70；
钢丝绳安全系数K：10.00，计算条件：铰支；
预埋件的直径(mm)：20.00。
3.水平支撑梁
主梁槽钢型号：12.6号槽钢槽口水平[ ；
次梁槽钢型号：10号槽钢槽口水平[ ；
次梁槽钢距(m)：0.40，最近次梁与墙的最大允许距离(m)：0.20。
4.卸料平台参数
水平钢梁(主梁)的悬挑长度(m)：3.00，水平钢梁(主梁)的锚固长度(m)：0.10；
计算宽度(m)：2.00。
二、次梁的计算:
次梁选择10号槽钢槽口水平[，间距0.40m，其截面特性为：
面积A=12.74cm2，惯性距Ix=198.30cm4，转动惯量Wx=39.70cm3，回转半径ix=3.95cm，
截面尺寸：b=48.0mm,h=100.0mm,t=8.5mm。
1.荷载计算
(1)脚手板的自重标准值：本例采用木脚手板，标准值为0.35kN/m2；
Q1 = 0.35× 0.40= 0.14kN/m；
(2)最大的材料器具堆放荷载为10.00kN，转化为线荷载：
Q2 = 10.00/ 3.00/ 2.00× 0.40= 0.67kN/m；
(3)槽钢自重荷载 Q3= 0.10kN/m；
经计算得到，静荷载计算值 q = 1.2×(Q1+Q2+Q3) = 1.2×(0.14+0.67+0.10) = 1.09kN；
经计算得到，活荷载计算值 P = 1.4× 2.00× 0.40× 2.00= 2.24kN。
2.内力计算
内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下：
最大弯矩M的计算公式为：
经计算得到，活荷载计算值 M = 1.09×2.002/8+2.24×2.00/4=1.66kN.m。
3.抗弯强度计算
其中γx -- 截面塑性发展系数，取1.05；
[f] -- 钢材抗压强度设计值，[f] = 205.00N/mm2；
经过计算得到强度σ =1.66×103/(1.05×39.70)=39.89N/mm2；
次梁槽钢的抗弯强度计算σ < [f],满足要求!
4.整体稳定性计算
其中，φb -- 均匀弯曲的受弯构件整体稳定系数，按照下式计算：
经过计算得到φb=570×8.50×48.00×235/(2.00×100.00×235.0)=1.16；
由于φb大于0.6，按照下面公式计算：
得到φb=0.827；
经过计算得到强度σ=1.66×103/(0.827×39.700)=50.62N/mm2；
次梁槽钢的稳定性计算σ< [f],满足要求!
三、主梁的计算:
根据现场实际情况和一般做法，卸料平台的内钢绳作为安全储备不参与内力的计算。
主梁选择12.6号槽钢槽口水平[，其截面特性为：
面积A=15.69cm2,惯性距Ix=391.47cm4,转动惯量Wx=62.14cm3,回转半径ix=4.95cm；
截面尺寸，b=53.00mm,h=126.00mm,t=9.0mm；
1.荷载计算
(1)栏杆与挡脚手板自重标准值：本例采用栏杆冲压钢，标准值为0.11kN/m；
Q1 = 0.11kN/m；
(2)槽钢自重荷载 Q2=0.12kN/m
经计算得到，静荷载计算值 q = 1.2×(Q1+Q2) = 1.2×(0.11+0.12) = 0.28kN/m
经计算得到，次梁集中荷载取次梁支座力 P = (1.09×2.00+2.24)/2=2.21kN
2.内力计算
卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。
悬挑卸料平台示意图
悬挑卸料平台水平钢梁计算简图
经过连续梁的计算得到:
悬挑水平钢梁支撑梁剪力图(kN)
悬挑水平钢梁支撑梁弯矩图(kN.m)
悬挑水平钢梁支撑梁变形图(mm)
R[1] = 10.166 kN；
R[2] = 10.517 kN。
最大支座反力为 Rmax=10.517kN.m；
最大弯矩 Mmax=6.071kN.m；
最大挠度 V=6.339mm。
3.抗弯强度计算
其中 x -- 截面塑性发展系数，取1.05；
[f] -- 钢材抗压强度设计值，[f] = 205.00N/mm2；
经过计算得到强度σ=6.07×106/1.05/62137.0+5.35×103/1569.000=96.459N/mm2；
主梁的抗弯计算强度 96.459小于[f]=205.00，满足要求!
4.整体稳定性计算
其中φb -- 均匀弯曲的受弯构件整体稳定系数，按照下式计算：
经过计算得到φb=570×9.0×53.0×235/(3000.0×126.0×235.0)=0.719；
由于φb大于0.6，按照下面公式计算：
计算得到φb=0.678；
经过计算得到强度σ=6.07×106/(0.678×62137.00)=144.11N/mm2；
主梁槽钢的稳定性计算σ=144.11 < [f]=205.00,满足要求!
四、钢丝拉绳的内力计算:
水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算，
其中RUicosθi为钢绳的拉力对水平杆产生的轴压力。
各支点的支撑力： RCi=RUisinθi；
根据以上公式计算得到外钢绳的拉力为：
RU1=11.41kN；
五、钢丝拉绳的强度计算:
钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为11.41kN；
如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算：
其中[Fg]-- 钢丝绳的容许拉力(kN)；
F g -- 钢丝绳的钢丝破断拉力总和(kN)；
计算中可以近似计算F g=0.5d2，d为钢丝绳直径(mm)；
α -- 钢丝绳之间的荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8；
K -- 钢丝绳使用安全系数。
计算中[Fg]取11.406kN，α=0.820,K=10.000，得到：d=16.7mm。
钢丝绳最小直径必须大于17.000mm才能满足要求！
六、钢丝拉绳吊环的强度计算:
钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算作为吊环的拉力N为：
N=RU=11405.676N。
钢板处吊环强度计算公式为：
其中， [f]为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8，
在物件的自重标准值作用下，每个吊环按2个截面计算的。
吊环的应力不应大于50N/mm2， [f] = 50.0N/mm2；
所需要的吊环最小直径 D=[11405.7×4/(3.142×50.00×2)]1/2=17.0mm。
七、操作平台安全要求:
1.卸料平台的上部位结点，必须位于建筑物上，不得设置在脚手架等施工设备上；
2.斜拉杆或钢丝绳，构造上宜两边各设置前后两道，并进行相应的受力计算；
3.卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加
补软垫物，平台外口应略高于内口；
4.卸料平台左右两侧必须装置固定的防护栏；
5.卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检验才能松卸起重吊钩；
6.钢丝绳与水平钢梁的夹角最好在45-60度；
7.卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，
焊缝脱焊应及时修复；
8.操作平台上应显著标明容许荷载，人员和物料总重量严禁超过设计容许荷载，
配专人监督。
