浙教版初中科学2018年中考真题分类汇编-电和磁--解析卷

浙教版初中科学2018年中考真题分类汇编：电与磁
一选择题
1.（2018 嘉兴）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的
滑片P向左移动时，灯泡变亮。

则下列接法符合要求的是（）
A．M接A，N接D B．M接B，N接C
C．M接A，N接B D．M接C，N接D
【答案】A
【考点】滑动变阻器；
【解析】A、由图可知，该电路是串联电路，M接A，N接D时，滑片向左移动时，靠近下端接线柱，接入的电阻减小，电路的电流增大，灯泡会变亮；故A正确；
B、由图可知，该电路是串联电路，M接B，N接C滑片向左移动时，远离下端接线柱，接入的电阻
增大，电路的电流减小，灯泡会变暗；故B错误；
C、由图可知，该电路是串联电路，M接A，N接B时滑动变阻器成为定值电阻，移动滑片没有任何
影响，电路的电流不变，灯泡亮度不变；故C错误；
D、由图可知，该电路是串联电路，M接C，N时滑动变阻器没有接入电路，滑片移动时对电路无任
何影响，灯泡不变；故D错误；

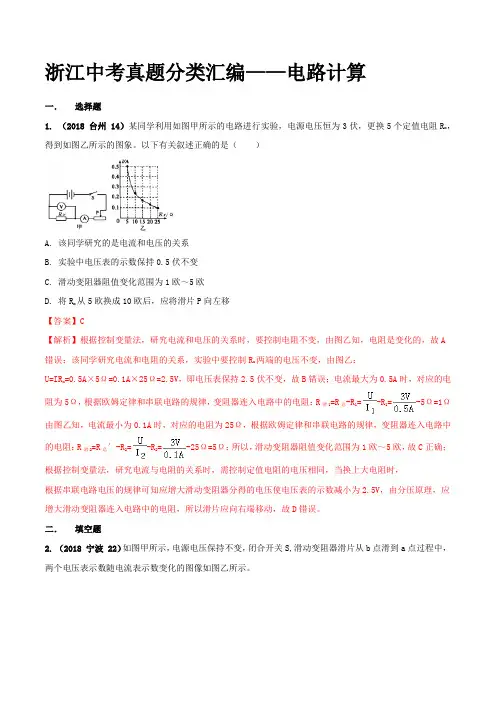

2.（2018 台州）某同学利用如图甲所示的电路进行实
R，得
验，电源电压恒为3V，更换5个定值电阻
X
到如图乙所示的图像，以下有关叙述正确的是
（）
A.该同学研究的是电流与电压的关系
B.实验中电压表的示数保持不变
C.滑动变阻器阻值变化为1欧~5欧
R从5欧换成10欧后，应将滑片P向左移
D.将
X
【答案】C；
【考点】欧姆定律；
【解析】A、由乙图可知，该实验的不变的是电压，电阻和电流是变化的；而研究电流与电压的关
系要保证电阻不变；故A 错误；
B 、由乙图可知，当I=时，U=；V 5.25A 5.0IR =Ω⨯=所以电压表示数为；故B 错误；
C 、该电路中定值电阻的电压恒为，则滑动变阻器上的电压恒为；所以由乙图可知，当I=时，；Ω===1A 5.0V 5.0I U R 当I=时，；Ω===5A
1.0V 5.0I U R 故C 正确； D 、串联电路也叫分压电压，电压与电阻成正比；而X R 变大，则其分担的电压也会变大，为了保证电压不变，所以滑动变阻器的接入阻值要增大，滑片要向右移动；故D 错误；
3.（2018 湖州）下列4个实验所揭示的原理能直接推动发电机发明的是（ ）
【答案】B
【考点】电动机、发电机的原理；电磁铁；奥斯特现象；
【解析】A 、图A 是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动，把电能转化为机械能，故A 不符合题意；
B 、图B 闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这是电磁感应现象，据此可以制成发电机，故B 符合题意；
C 、图C 是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，故C 不符合题意；
D 、图D 是研究电磁铁的磁性强弱与电流大小关系的实验，从实验现象可以得出结论：电流越大电磁铁磁性越强，故D 不符合题意。

4.（2018 金华）下列关于家庭电路及安全用电的说法正确的是（ ）
A ．只要人体接触火线都会发生触电亊故
B ．低于36伏的电压对人体一定是安全的
C ．测电笔可用于检测物体带正电还是带负电
D ．使用三脚插头是为防止触电而采取的安全措施
【答案】D
【考点】家庭电路；
【解析】A 、发生触电事故的条件是：形成回路，且电压高于人体安全电压；故A 错误；
B 、人体的安全电压是不高于36V ，这个电压是指不会发生触电事故，但人体还是有影响的；故B
错误；
C、测电笔是测火线和零线的，无法测带电体是正电还是负电；故C错误；
D、三脚插头的接地线可以把用电器周围的静电荷导入大地，这样就不会发生触电了；故D正确；
5.（2018 宁波）我国未来的航母将采用自行研制的电磁弹射器。

电磁弹射器的弹射车与飞机前轮连
接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。

电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）
【答案】C
【考点】电流磁效应、磁场对通电导体有力的作用、电磁感应；
【解析】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。

A、电铃是利用电磁继电器来工作的，故A不符合题意；
B、发电机的工作原理是电磁感应现象，故B不符合题意；
C、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故C符合题
意；
D、电磁起重机是利用电磁铁工作的，故D不符合题意。

6.（2018 宁波）如图是正常家庭电路的一部分。

下列说法正确的是（）
A．导线B与大地之间的电压为220V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
【答案】C
【考点】家用电器的连接方法和三孔插座的连接方法；测电笔的使用；家庭电路连接规则；
【解答】由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A 错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金
属外壳的用电器漏电发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但火线没有被切断，所以人接触a点会触电，b
在零线上，所以接触b点不会发生触电事故，故D错误。

7.（2018 衢州）指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它
的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。

下列电路设计符合要求的是（）
A．B．C．D．
【答案】B
【考点】电路类型；
【解析】特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），都可以单独打开门锁，说明三个开关组成了三条支路，且互不影响；只有图B三个开关各自组成了三条支路；
8.（2018 绍兴）下列有关家庭电路的说法正确的是（）
A．家庭电路中的插座应与用电器串联
B．家庭电路的电压对于人体是安全的
C．侧电笔可以辨别零线与地线
D．电能表用来测量用户消耗的电能
【答案】D
【考点】家庭电路；电路常识性知识点；
【解析】A、家庭电路中的各用电器都是并联的；故A错误；
B、家庭电路的电压是220V远超过人体的安全电压不超过36V；故B错误；
C、测电笔只可以辨别火线和零线，无法分辨地线；故C错误；
D、电能表安装在进户火线上，用来测量用户消耗多少电能；故D正确；
9.（2018 绍兴）汤姆生在研究阴极射线时发现了电子．如图所示，一条向上射出的阴极射线可以
看作是许多电子定向运动形成的电子流．则通过这束电子流的运动方向推断电流及周围的磁场方向是（）
A．B．C．D．
【答案】A
【考点】安培定则；
【解析】由图可知，电子流竖直向上移动，则形成的电流方向，竖直向下；根据安培定则
的应用可知，拇指指向电流方向，则四指弯向磁场方向：自右向左；故A符合；
10.（2018 温州）下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）
（）
A．B．C．D．
【答案】B
【考点】电路连接；
【解析】由电路图可知，该电路是串联电路；
A D、由实物图可知，两个实物图中电源均被短路；故AD错误；
B、两个电池串联时，要正极与负极相连，所以要铜片与锌片相连接，对于小灯泡来说要一正一负
来连接；故B正确；
C、铜片与铜片相连接，是正极相接，且电灯泡接在两个负极上；故C错误；
11.（2018 温州）如图所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转
动，引起灯泡发光。

装置A的工作原理是（）
A．通电线圈周围存在磁场 B．电磁感应 C．通电线圈能在磁场中转动 D．磁极间相互作用【答案】B
【考点】电磁感应；电动机；
【解析】A、通电线圈周围存在磁场是电磁铁的应用，而该模型中没有电磁铁；故A错误；
B、风吹动风扇时，风扇转动导致小灯泡发光，所以是发电机原理，即电磁感应；故B正确；
C、该模型中没有电流通过，风扇转起来以后才有电流的；故C错误；
D、该模型中只有一个磁铁，而磁极间的相互作用至少要两个磁铁；故D错误；
二填空题
12.（2018 嘉兴）如图是一个温度自动报警器的工作原电路图，当控制电路中有电流通过时，电磁铁
左端为_______极。

使用中发现，当温度达到设定值时，电铃没有报器。

经检查，各元件完好、电路连接无误。

则可能是为______________（任写一种），导致工作电路没有接通。

第12题第13题
【答案】S（或南）；控制电路电源电压太小；
【考点】电磁铁；
【解析】（1）由安培定则可知，电磁铁左端为S极；（2）报警器没有报警而电路没有任何问题，则是电磁铁的磁性太弱了；而电磁铁的磁性强弱与电流强度、线圈匝数有关；
13.（2018 台州）将表面有金属镀层的磁铁吸吸在干电池的负极，将一根硬铜线折成导线框abcd搭
在干电池的正极合磁铁上（如图），导线框abcd就会以干电池为轴转动起来。

（1）图中4条弧线为磁感线，请在答题纸上标出它们的方向。

（2）如果将磁铁的N、S极对调，导线框将_________.
（3）通电时间稍长，干电池会明显发热，原因是______________________.
【答案】（1）；（2）反转；（3）干电池短路；
【考点】磁感线；电动机；
【解析】（1）磁感线是从N极出发回到S极；（2）通电导体受到力的方向与电流的方向、磁场的方向有关；单一改变一个量时力的方向与原方向相反；所以如果只改变磁极方向，导体受到的力是反方向的，会反转；（3）干电池明显发热，说明电流的热效应过大，则电流过大，而电池中的电流过大则是短路；
14.（2018 金华）小科在实验室发现一枚钢针，为能快速利用小磁针判断：①钢针是否有磁性，②若
有磁性则磁极如何分布，小科画出思维导图，请补充完整：
【答案】相互排斥；钢针没有磁性；
【考点】磁极间的相互作用及磁性的判断；
【解析】（1）钢针有磁性且a端为N极，同名磁极相排斥；
（2）靠近a端且a端相互吸引，磁针可能有磁性且靠近a端的为S极，也可能无磁性，因为磁铁能够吸引钢针；继续实验将a端靠近S极依然吸引，说明钢针无此行；
15.（2018 金华）用如图所示的电路图研究“电流与电阻的关系”．电流表量程为“0～0．6A”，电
压表量程为“0～3V”，滑动变阻器的规格为“50Ω 1A”，电源电压3伏恒定不变。

在AB间分别接入阻值不同的电阻R，移动滑动变阻器的滑片，使电压表示数保持2伏不变，读出电流表示数并记录。

（1）分析表中数据，可得出的实验结论是_____________________。

实验组次123
电阻Ｒ/欧51020
电流I/安
→（1）→钢针有磁性，a端为N极
a端靠近N极→相互吸引→（2） .
→相互吸引→a端靠近S极
→相互排斥→钢针有磁性，a端为S极
（2）为了使实验结论更可靠，控制AB 间电压2伏不变，再多测几组数据，AB 间允许接入电阻R
的取值范围是_______欧。

【答案】（1）导体两端的电压一定时，通过导体的电流与电阻成反比；（2）
【考点】 欧姆定律及应用；
【解析】（1）该实验主要是为了研究电流与电阻之间的关系，所以U 不变，由表格的数据可知：第一次 5×=2；第二次 10×=2；第三次 20×=2；电流与电阻成反比；
（2）允许接入的电阻范围，要考虑电路元件的安全问题，而该电路中电压不变始终为2V ，所以要考虑电流表安全即可；当电流表达到最大时，接入的电阻最小，；Ω===
3.3A 6.0V 2I U R 当滑动变阻器完全接入时，AB 间接入的电阻最大，电源电压为
3V ，；滑动V 1V 2-V 3U -U U AB ===；滑动动
滑A 02.050V 1R U I =Ω
==；Ω===100A 02.0V 2I U R AB AB 16.（2018 衢州）“测量小灯泡电阻”的电路连接情况如图，电源电压保持不变，小灯泡的额定电压为2．5V 。

（1）闭合开关后，当滑片P 向右移动时，电压
表示数_______（填“变大”、“变小”或“不变”）。

（2）实验中测得的小灯泡相关数据记录在表中。

则小灯泡正常发光时的电阻为_______Ω（结果
保留一位小数）。

【答案】变大；
【考点】串联电路特点；欧姆定律；
【解析】（1）由电路图可知，该电路是串联电路，当滑动变阻器滑片向右移动时，滑动变阻器接入电阻变小，电路总电阻减小，电流增大，则电流表示数变大；
（2）由题干信息可知，电灯泡的额定电压为，当小灯泡正常发光时电流为；R=Ω==3.83.05.2I U A
V ； 三 解答题
17.（2018 杭州）科学史上有这样一段关于意大利科学家伽伐尼和伏打的佳话，“一条蛙腿”引发 实验次数 科学量 1 2 3 电压U/V 电流I/A 电阻R/Ω
了电生理学的起源和电池的发明。

阅读材料并回答问题：
(1)伽伐尼在经历了“蛙腿抽动”这一偶然发现之后，重复此实验的目的是_____。

(2)伽伐尼进行实验①的实验假设是：_____是引起蛙腿抽动的原因。

(3)伏打的质疑引发了伽伐尼新的实验：“伽伐尼剥出蛙腿的一条神经，一头和脊柱接触，一头和
蛙腿受损的肌肉接触，多次实验均发现蛙腿抽动”。

此实验_____（选填“支持”或“不支持”）伽伐尼原有的结论。

(4)在伏打提出“金属电”后约 50 年，德国科学家亥姆霍兹指出，所谓“金属电”是化学作用引
起的，是溶液中的离子定向移动而产生的电流，伏打电堆其实是多个伏打电池串联而成的电池组，是将_____能转化为电能的装置。

下图为一个伏打电池，设计一个简单的实验判断其正负极，____________________________________________________________________________。

【答案】(1). 排除偶然因素；(2). 电；(3). 不支持；(4). 化学；(5). 先用一根导线将电压表的正接线柱与金属板 A相.建.再用另一根导线的一端与金属板 B相连,此导线的另一端与电压表的负接线柱进行试般.若电压表指t十正向偏转,说明与电压表正接线柱连接的金属板 A是正极 ,若电压表反向偏转,理金属板B是电池的正极；
【考点】实验设计；电路；
【解析】(1)伽伐尼在经历了“蛙腿抽动”这一偶然发现之后，重复此实验的目的是排除偶然因素; (2)伽伐尼进行实验①的实验假设是：电是引起蛙腿抽动的原因。

(3) 伽伐尼原有的结论是：动物体内存在着“动物电”，伏打的质疑引发了伽伐尼新的实验：“伽伐尼剥出蛙腿的一条神经，一头和脊柱接
触，一头和蛙腿受损的肌肉接触，多次实验均发现蛙腿抽动”。

此实验中剥出蛙腿的一条神经，故不支持伽伐尼原有的结论。

(4)伏打电堆其实是多个伏打电池串联而成的电池组，是将化学能转化为电能的装置。

可用一只电压表来判断伏打电池的正负极，方法如下：先用一根导线将电压表的正接线柱与金属板 A相连，再用另一根导线的一端与金属板 B相连,此导线的另一端与电压表的负接线柱进行试触，若电压表指针正向偏转,说明与电压表正接线柱连接的金属板 A是正极 ,若电压表反向偏转,说明金属板B是电池的正极；
四实验探究题
18.（2018 台州）某同学用铅笔芯（主要成分是碳）自制简易爱迪生电灯泡。

他将直径为的铅笔芯两
端接上导线，放入盛有少量澄清石灰水的广口瓶（如图甲），连接12V电源合电流表，闭合开关，铅笔芯发出黄光并渐渐变亮，稍后变暗。

断开电路，发现澄清石灰水变浑浊，铅笔芯明显变细。

继续通电，铅笔芯烧断掉落。

（1）某时刻，电流表的示数如图乙所示，为______安。

（2）请在答题纸图丙中画出该实验的电路图。

（3）瓶中的石灰水可起到_________作用。

（4）实验中，铅笔芯亮度渐渐变暗的原因是____________________________.
【答案】(1). ；(2).；(3). 检验产生的二氧化碳气体；防止炽热的铅笔芯掉落使瓶底破裂；(4). 铅笔芯横截面积变小，电阻变大；由于电压不变，根据P=R
U2可得，铅
/
笔芯的实际功率变小，所以变暗；
【考点】电流表；电路图；实验安全；电路变化；
【解析】（1）由乙图可知，电流表的量程是0-3A，则每格，共15格，所以示数为；
（2）由题干信息可知，该电路是串联电路，包含电流表、电灯泡等器材；
（3）澄清石灰水的作用是检验二氧化他气体的存在，由于实验中使用了铅笔芯，铅笔芯受热后有可能会掉落，高温的铅笔芯如果掉落在瓶底，会局部受热而导致瓶底炸裂；
（4）实验中铅笔芯会变细，而电阻的大小与横截面积有关，横截面积越小则电阻越大；而电灯泡变暗则是试剂功率变小；
19.（2018 湖州）某科学兴趣小组在探究影响导体电阻大小及灯泡亮暗的因素时。

做了如甲图所示的
实验：将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，发现电流表示数逐渐增大，同灯泡逐渐变亮。

（1）通过实验可得出结论：导体的电阻大小与_______________有关；灯泡的亮暗与通过灯泡的电流大小有关。

（2）小明认为决定灯泡亮暗的因素只是电流大小，请你设计一个实验来否定小明的观点（只需在相应的方框内画出电路图）。

实验材料：两个不同规恪的灯泡L1和L2，电泡组、开关S及导线若干。

（3）接下来，小明又做了如下实验：将整条镍合金丝AB接入电路，闭合开关，然后用大功率吹风机先对镍铬合金丝吹一段时间热风，再改用冷风档对镍铬合金吹冷风。

在整个过程中观察电流表示数的变化情况，小明所做的这一实验基于的假设是________________________ 。

【答案】（1）导体长度；（2）如图；；（3）导体的电阻与温度有关；
【考点】电阻大小的影响因素；
【解析】（1）将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，电阻丝接入电路中的长度变短了，发现电流表示数逐渐增大，同灯泡逐渐变亮，这说明导体的电阻减小了，即电阻大小与导体的长度有关；
（2）实验中，可以将两个不同规恪的灯泡L1和L2组成串联电路，此时通过两灯的电流是相同的，然
后通过观察灯泡的亮度来验证小明的观点；如图：；
（3）用大功率吹风机先对镍铬合金丝吹一段时间热风，再改用冷风档对镍铬合金吹冷风，此时会改变导体的温度，根据电流表示数变化可以得出电阻大小与温度的关系；故小明所做的这一实验基于的假设是导体的电阻与温度有关。

20.（2018 宁波）实验室购买了一卷标有长度为100m的铜芯漆包线，小科想通过实验测定其实际长
度。

他首先测得导线横截面积S为1mm2，查阅资料得知现温度下这种导线每米的电阻值为Ω。

（1）利用图甲所示的实物图测出铜导线的电阻。

①实验中，小科在闭合开关前应将滑片P置于最端。

（填“左”或“右”）。

②小科通过移动滑片P，测得多组数据，绘制成U﹣I图象如图乙，据此可以判定这卷导线的
实际长度100m。

（填“大于”、“等于”或“小于”）
（2）小思认为用电子秤测出这卷导线的质量m，利用铜的密度ρ也可以算出实际长度。

请你写出这卷导线实际长度L的计算式：L= （用字母表示）。

【答案】（1）①右；②小于；（2）
；
【考点】欧姆定律；密度；
【解析】解：（1）①为了保护电路闭合开关前滑片在阻值最大处即左右端；
②由图象知：R===Ω，因为每1m的电阻为Ω，
所以导线的总长度为L线==＜100m；
（2）用电子秤测出这卷导线的质量m，铜的密度ρ；
这卷导线的体积：V=；这卷导线的长度：L==。

21.（2018 绍兴）小敏用图甲所示电路来测定某定值电阻的阻值。

（1）闭合开关前，要将滑动变阻器滑片滑到_______（选填“A ”或“B ”）端。

（2）闭合开关后·发现只有一只电表的指针发生偏转．请结合图甲电路分析产生此现象的原因是__________ ___________。

（3）排除故障后，进行三次实验，测得数据如上表。

表中第二次实验的电流可从图乙中读取，根据这三次测得的数据求得此电阻的阻值为_______欧（保留一位小数）。

（4）下列实验电路图中，也能够得出定值电阻R x 阻值的电路有_____ __。

【答案】（1）A ；（2）电压表和电流表的位置互换了；（3）；（4）ACD ；
【考点】伏安法测电阻；电路故障；电路设计；
【解析】（1）在电路连接完成后，闭合开关之前，为了保证电路的安全，要把滑动变阻器的阻值调到最大，即滑片距离下端接线柱最远处；
（2）观察电路图可知，电流表并联接在小灯泡上，而电压串联接在电路中，所以电压表相当于测电源电压有示数；
（3）观察电流表可知，量程为，所以示数为：；R=Ω==4.10A
24.0V 5.2I U ；电阻的平均值为：()Ω=÷Ω+Ω+Ω3.1034.104.100.10；
（4）A 、电压表测电源电压，电流表测串联电路的电流；I U R =
总；10-R R -R X 总总==R ；故A 符合；
B 、电路是并联电路，各支路电压等于电源电压，电压表测的电源电压，即未知电阻的电压已知，但通过未知电阻的电流不知道，所以无法测得未知电阻的阻值；故B 错误；
C 、电路是并联电路，各支路电压等于电源电压，已知电阻的支路电流通过电流可以得知，通过U=IR 可以计算出电源电压，即未知电阻的电压可以知道，另一个电流表测得干路电流，干流电流等于各支
路电流之和，可以求出未知电阻的支路电流，然后通过R=I
U 可以计算未知电阻；故C 符合； D 、电路是串联电路，电流测得电流是通过各用电器的电压，两电阻串联，分别利用电流表测出滑片位于最大阻值处和0Ω时电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出Rx 的阻值故D 符合；
22.（2018 温州）为了探究“电流与电阻的关系”，小明用阻值不同的定值电阻、电压为6伏的电源、
滑动变阻器（20Ω，）等器材按图甲方式连接电路，进行如下实验。

①将4欧的R 1接入电路，当电压表示数为4伏时，记录电流表的示数。

②用R 2替换R ，发现无论如何左右移动滑片P ，电压表指针在4伏的刻度左右摆动，但无法准确指在4伏的刻度线上
老师告知小明；滑动变阻器的线圈结构如图乙所示，因此无法连续改变接入电路的有效阻值，当定值电阻与滑动变阻器最大阻值相比过小时，会导致步骤②现象发生
③用一根阻值为欧的电阻丝制作一个可连续改变阻值的旋钮式变阻器，并按图丙方式接人电路，继续实验。

通过调节滑片P 和旋钮触片Q 使电压表示数为4伏，此时电流表示数如图丁所示。

（1）图丁中电流表的示数为_________安
（2）步骤③中滑片P 和旋钮触片Q 处在如图丙所示的位置时，电压表示数略超过4伏，则小明应
如何调节滑片P 和旋钮触片Q ，使电压表示数为4伏
（3）小明利用图甲电路继续他的探究实验，仍保持定值电阻两端的电压为4伏，则下列定值电阻
可用来替换R1进行实验的有（ ）（可多选）。

A ．15欧
B ．25欧
C ．35欧
D ．45欧
【答案】（1）2；（2）将滑片P 向右移，使电压表示数略小于4V ，再将触片Q 沿逆时针转动，直到电压表示数为4V ；（3）ABC
【考点】 欧姆定律实验；串联电路特点；
【解析】（1）图丁中电流表选用的是0--3A 的量程，所以分度值为，故电流大小为2安。

（2）由②知，当定值电阻与滑动变阻器最大阻值相比过小时，因滑动变阻器的线圈结构如图乙所示，无法连续改变接入电路的有效阻值，故导致电压表指针在4伏的刻度左右摆动，图丙中，用一根阻值为欧的电阻丝制作一个可连续改变阻值的旋钮式变阻器与滑动变阻器串联，且此时将其最大电阻连入了电路中，故只能将触片Q沿逆时针转动，减小旋钮式变阻器连入电路中的电阻，因步骤③中滑片P 和旋钮触片Q处在如图丙所示的位置时，电压表示数略超过4伏，为使电压表示数略小于4V，即应减小电路中的电流大小，由欧姆定律，要增大电路的电阻大小，故将滑片P向右移，使电压表示数略小于4V，再将触片Q沿逆时针转动（电路中总电阻变小，总电流变大），电压表示数变大，直到电压表示数为4V。

（3）根据串联电路电压的规律和分压原理：=当变阻器取最大值时，对应的定值电阻最大，即=，即定值电阻的最大电阻为40Ω，故用来替换R1进行实验的有15欧、25欧、35欧的电阻；。
