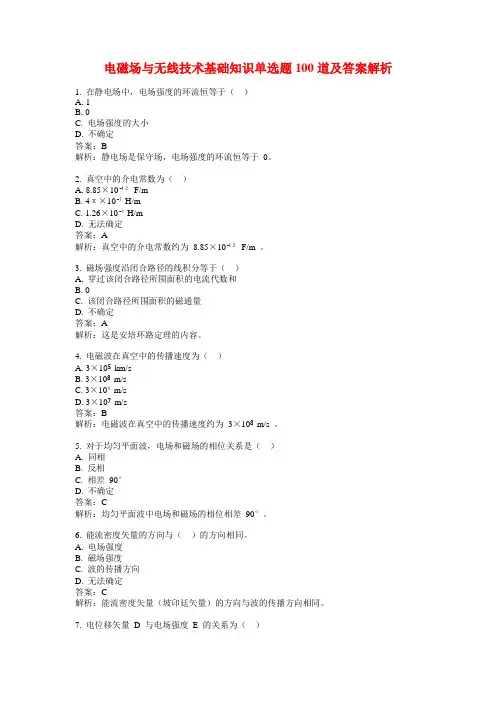

电磁场与无线技术基础知识单选题100道及答案解析

电磁场与无线技术基础知识单选题100道及答案解析1. 在静电场中,电场强度的环流恒等于()A. 1B. 0C. 电场强度的大小D. 不确定答案:B解析:静电场是保守场,电场强度的环流恒等于0。
2. 真空中的介电常数为()A. 8.85×10⁻¹²F/mB. 4π×10⁻⁷H/mC. 1.26×10⁻⁶H/mD. 无法确定答案:A解析:真空中的介电常数约为8.85×10⁻¹²F/m 。
3. 磁场强度沿闭合路径的线积分等于()A. 穿过该闭合路径所围面积的电流代数和B. 0C. 该闭合路径所围面积的磁通量D. 不确定答案:A解析:这是安培环路定理的内容。
4. 电磁波在真空中的传播速度为()A. 3×10⁵km/sB. 3×10⁸m/sC. 3×10⁶m/sD. 3×10⁷m/s答案:B解析:电磁波在真空中的传播速度约为3×10⁸m/s 。
5. 对于均匀平面波,电场和磁场的相位关系是()A. 同相B. 反相C. 相差90°D. 不确定答案:C解析:均匀平面波中电场和磁场的相位相差90°。
6. 能流密度矢量的方向与()的方向相同。
A. 电场强度B. 磁场强度C. 波的传播方向D. 无法确定答案:C解析:能流密度矢量(坡印廷矢量)的方向与波的传播方向相同。
7. 电位移矢量D 与电场强度E 的关系为()A. D = εEB. D = ε₀EC. D = ε₀εᵣED. 不确定答案:C解析:电位移矢量D = ε₀εᵣE ,其中εᵣ为相对介电常数。
8. 磁通量的单位是()A. 特斯拉(T)B. 韦伯(Wb)C. 安培(A)D. 伏特(V)答案:B解析:磁通量的单位是韦伯(Wb)。
9. 法拉第电磁感应定律中,感应电动势的大小与()成正比。
A. 磁通量的变化率B. 磁通量C. 磁场强度D. 电流强度答案:A解析:感应电动势的大小与磁通量的变化率成正比。
电磁场与电磁波试题与答案

电磁场与电磁波试题与答案电磁场与微波技术基础试题一、单项选择题(在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题2分,共20分)1.设一个矢量场 =x x+2y y+3z z,则散度为( )A. 0B. 2C. 3D. 62.人们规定电流的方向是( )运动方向。
A.电子B.离子C.正电荷D.负电荷3.在物质中没有自由电子,称这种物质为( )A.导体B.半导体C.绝缘体D.等离子体4.静电场能量的来源是( )A.损耗B.感应C.极化D.做功5.对于各向同性介质,若介电常数为ε,则能量密度we为( )A. •B. E2C. εE2D. εE26.电容器的大小( )A.与导体的形状有关B.与导体的形状无关C.与导体所带的电荷有关D.与导体所带的电荷无关7.电矩为的电偶极子在均匀电场中所受的作用力和库仑力矩为( )A. =0,Tq= •B. =0, = ×C. = • ,= ×D. = • , =08.在 =0的磁介质区域中的磁场满足下列方程( )A. × =0, • =0B. × ≠0, • ≠0C. × ≠0, • =0D. × =0, • ≠09.洛伦兹条件人为地规定的( )A.散度B.旋度C.源D.均不是10.传输线的工作状态与负载有关,当负载短路时,传输线工作在何种状态?( )A.行波B.驻波C.混合波D.都不是二、填空题(每空2分,共20分)1.两个矢量的乘法有______和______两种。
2.面电荷密度ρs( )的定义是______,用它来描述电荷在______的分布。
3.由库仑定律可知,电荷间作用力与电荷的大小成线性关系,因此电荷间的作用力可以用______原理来求。
4.矢量场的性质由它的______决定。
5.在静电场中,电位相同的点集合形成的面称为______。
6.永久磁铁所产生的磁场,称之为______。
微波技术考试试题

微波技术考试试题一、选择题(每题 5 分,共 50 分)1、微波的频率范围通常是()A 300MHz 300GHzB 30MHz 300GHzC 300kHz 300MHzD 3kHz 300MHz2、以下哪种传输线常用于微波频段?()A 双绞线B 同轴电缆C 光纤D 微带线3、微波在自由空间中的传播速度是()A 光速B 大于光速C 小于光速D 与频率有关4、矩形波导中,主模是()A TE10 模B TM10 模C TE01 模D TM01 模5、微波网络中的散射参数 S21 表示()A 端口 1 到端口 2 的传输系数B 端口 2 到端口 1 的传输系数C 端口 1 的反射系数D 端口 2 的反射系数6、以下哪种器件常用于微波信号的放大?()A 二极管B 三极管C 场效应管D 电阻7、微波滤波器的主要作用是()A 放大信号B 衰减信号C 选频D 改变信号相位8、天线的增益表示()A 天线输入功率与输出功率之比B 天线辐射功率与输入功率之比C 天线在某一方向上的辐射强度与各向同性天线在同一方向上的辐射强度之比 D 天线的效率9、微波谐振腔的品质因数 Q 值越高,说明()A 储能能力越强B 损耗越大C 带宽越宽D 选择性越差10、以下哪种技术可用于微波测量?()A 示波器法B 频谱分析法C 网络分析仪法D 以上都是二、填空题(每题 5 分,共 30 分)1、微波的波长与频率的关系是__________。
2、圆波导中常用的模式有__________、__________等。
3、微波传输线的特性阻抗与__________、__________等因素有关。
4、常见的微波天线类型有__________、__________等。
5、微波振荡器的主要性能指标有__________、__________等。
6、微波集成电路分为__________和__________两种类型。
三、简答题(每题 10 分,共 20 分)1、简述矩形波导中 TE10 模的场分布特点。
电磁场与微波技术复习题

电磁场与微波技术 复习题一、单项选择题1. 导体的静电平衡条件归结为以下几条,其中错误的是( )A. 导体内部不带电,电荷只能分布于导体表面B. 导体内部电场为零C. 导体表面电场线沿切线方向D. 整个导体的电势相等2.设区域V 内给定自由电荷分布)(x ρ,在V 的边界S 上给定电势φ/s 或电势的法向导数n ∂∂φ/s,则V 内的电场( )A. 唯一确定B.可以确定但不唯一C.不能确定D.以上都不对3.有关复电容率ωσεεj -='的描述正确的是( ) A. 实数部分ε代表位移电流的贡献,它不能引起电磁波功率的耗散;虚数部分是传导电流的贡献,它引起能量耗散B. 实数部分ε代表传导电流的贡献,它不能引起电磁波功率的耗散;虚数部分是位移电流的贡献,它引起能量耗散C. 实数部分ε代表位移电流的贡献,它引起电磁波功率的耗散;虚数部分是传导电流的贡献,它不能引起能量耗散D. 实数部分ε代表传导电流的贡献,它引起电磁波功率的耗散;虚数部分是位移电流的贡献,它不能引起能量耗散4.金属内电磁波的能量主要是( )A. 电场能量B. 磁场能量C. 电场能量和磁场能量各一半D. 一周期内是电场能量,下一周期内则是磁场能量,如此循环5. 已知矢势ψ∇+='A A ,则下列说法错误的是( )A. A 与A '对应于同一个磁场BB. A 和A '是不可观测量,没有对应的物理效应C. 只有A 的环量才有物理意义,而每点上的A值没有直接物理意义 D. 由磁场B 并不能唯一地确定矢势A6.良导体条件为( ) A.εωσ≥1 B. εωσ<<1 C. εωσ>>1 D. εωσ≤1 7. 平面电磁波的特性描述如下:⑴ 电磁波为横波,E 和B 都与传播方向垂直⑵ E 和B 互相垂直,E ×B 沿波矢K 方向⑶ E 和B 同相,振幅比为v以上3条描述正确的个数为( )A. 0个B. 1个C. 2个D. 3个8. 频率为91030⨯HZ 的微波,在0.7cm ⨯0.6cm 的矩形波导管中,能以什么波模传播?( )A. 01TEB. 10TEC. 10TE 及01TED. 11TE9.共轭匹配要求长线输入阻抗与信号源内阻互为共轭,设信号源内阻为g g g jX R Z +=,长线输入阻抗为in in in jX R Z +=,则共轭匹配时要求( )A. g in g in X X R R ==,B. g in g in X X R R =-=,C. g in g in X X R R -==,D. g in g in X X R R -=-=,10. 微波传输线是一种什么电路?( )A. 集总参数B. 分布参数C. 纯阻D. 无耗二、多项选择题1. 电荷守恒定律微分式为0=∂∂+⋅∇tJ ρ ,下列相关描述正确的有( ) A . 微分形式具体描述了空间各点上电荷变化与电流流动的微观或局部关系B . 空间中某点电荷密度随时间发生变化,此点即成为电流的散度源,发出或汇集电流C . 电流由电荷减少的地方流出,汇集到电荷增加的地方D . 此式又称为电流连续性方程2. 关于库仑定律,下面讨论正确的有( )A . 两个点电荷之间的静电力的大小与两个电荷的电量成正比、与电荷之间距离的平方成反比,方向在两个电荷的连线上B . 当多个点电荷存在时,其中一个点电荷受到的静电力是其他各点电荷对其作用力的矢量叠加C . 对于连续分布的电荷系统,静电力的求解不能简单地使用库仑定律,必须进行矢量积分D . 库仑定律只给出了点电荷之间作用力的大小和方向,并没有说明作用力传递的方式或途径3. 真空中静电场满足高斯定理,其微分式为0/ερ=⋅∇E,则下列诠释正确的有( )A . 空间中任意点电场的散度只与当地的电荷分布,即电荷密度有关B . 静电荷是静电场的散度源,即凡是有电荷存在的地方就会扩散出(或汇集起)电力线,激发起呈扩散状的静电场C . 电场的散度与电场本身是不同的物理量,电场的散度是标量,是散度源的强度,而电场则是矢量D . 没有电荷的地方,源的强度为零,即电场的散度为零,但电场强度不一定为零4. 对于静电场的描述正确的有( )A . 有源场B . 无旋场C . 呈现扩散状的分布形式D . 电力线不构成闭合回路5. 关于静磁场的描述正确的有( )A . 静磁场的散度在空间中处处为零,空间不存在磁力线的扩散源和汇集源B . 静磁场的散度是标量,而磁感应强度本身是矢量,二者是不同的两个物理量C . 虽然磁场的散度处处为零,但空间的磁场不一定处处为零D . 以上描述都不正确6. 对于安培环路定理的讨论正确的有( )A . 空间任意点静磁场的旋度只与当地的电流密度有关B . 稳恒电流是静磁场的旋涡源,凡是有电流存在的地方就会激起旋涡状的静磁场C . 电流密度决定了旋涡源的强度和方向D . 没有电流的地方,磁场的旋度为零,但磁场不一定为零7. 介质的极化主要有哪两类?( )A . 在外加电场的影响下,无极分子正负电荷的中心相对位移B . 在外加电场的影响下,有极分子正负电荷的中心相对靠近C . 有极分子的取向沿电场方向呈现一定的规则性D . 有极分子在外电场作用下进行无序化排列8. 对于位移电流的描述正确的有( )A . 在时变场情况下,磁场仍然是有旋场,但其旋涡源除了传导电流外,还有位移电流B . 位移电流代表的是电场随时间的变化率C . 位移电流是一种假想的电流D . 变化的电场会激发磁场,这就是位移电流的物理意义9. 非导电媒质中的均匀平面波满足E a H n⨯=η1,则下列描述哪三个是正确的() A . 电场与磁场的振幅之比等于媒质的本征阻抗B . 电场方向与磁场方向垂直且都垂直于传播方向C . 电场相位与磁场相位相同D . 电场相位落后于磁场相位10.反射系数圆有下述特点( )A. 圆上不同的点代表传输线上不同位置的反射系数B. 反射系数具有2/λ的重复性C. 不同的工作状态对应的反射系数位于反射系数圆的不同区域D. 电长度增大的方向是向波源方向,是顺时针方向旋转11.矩形波导的尺寸选择,通常主要考虑下述因素的影响,其中哪三个正确( )A. 不需要考虑波导的重量、体积等因素B. 满足功率容量的要求C. 波导的衰减要小D. 保证主模工作时有足够的单模工作频率12.为了将微波元件等效为微波网络,要解决如下三个问题( )A. 确定微波元件的参考面B. 由横向电磁场定义等效电压、等效电流和等效阻抗,以便将均匀传输线等效为双线C. 确定一组网络参数、建立网络方程,以便将不均匀区等效为网络D. 从麦克斯韦方程出发,解电磁场的边值问题三、判断题1. 电荷只直接激发其邻近的场,而远处的场则是通过场本身的内部作用传递出去的.( )2. 由电流激发的磁场都是无源的.( )3. 位移电流实质上是电场的变化率.( )4. 平面电磁波垂直射到金属表面上,透入金属内部的电磁波能量全部变为焦耳热.( )5. 电磁波在全反射过程中,反射平均能流密度在数值上等于入射平均能流密度,即能量全反射,所以全反射过程中第二介质不起作用.( )四、填空题1. 1820年, 发现电流的磁效应;1831年, 发现电磁感应定律,并提出场的概念;1864年, 把电磁规律总结为方程组,并从理论上预言电磁波的存在;1905年, 建立起关于新时空观的理论.A. EinsteinB. FaradayC. OerstedD. MaxwellE. Lorentz2. 能量守恒定律的积分式是-⎰⋅σ d s =⎰⋅dV f ν +dV w dtd ⎰,它的物理意义是______________ ____ _。
微波技术基础考试真题

微波技术基础考试真题一、填空题(40分,每空2分)1、微波是指波长从1米到0.1毫米范围内的电磁波。
则其对应的频率范围从______赫兹到_____赫兹。
2、研究电磁波沿传输线的传播特性有两种分析方法。
一种是的分析方法,一种是分析方法。
3、微波传输线种类繁多,按其传输的电磁波型,大致可划分为三种类型、、4、测得一微波传输线的反射系数的模,则行波系数;若特性阻抗,则波节点的输入阻抗5.矩形波导尺寸,。
若在此波导中只传输模,则其中电磁波的工作波长范围为6.均匀无耗传输线工作状态分三种:(1)(2)(3)7.微波传输系统的阻抗匹配分为两种:和阻抗匹配的方法中最基本的是采用和作为匹配网络。
8.从传输线方程看,传输线上任一点处的电压或电流都等于该处相应的波和波的叠加。
9.阻抗圆图是由等反射系数圆和_____组成。
得分二、简答或证明题(20分,第1题8分,第2题6分,第3题6分)1、设特性阻抗为的无耗传输的行波系数为,第一个电压波节点到负载的距离证明:此时终端负载阻抗为:(8分)2、若想探测矩形波导内的驻波分布情况,应在什么位置开槽?为什么?(请用铅笔画出示意图)(6分)3、微波传输线的特性阻抗和输入阻抗的定义是什么?(6分)得分三、计算题(40分)1、如图所示一微波传输系统,其已知。
求输入阻抗、各点的反射系数及各段的电压驻波比。
(10分)2、已知传输线特性阻抗为,线长,,,距离始端最近的电压波腹点至始端距离为。
求和。
(利用阻抗和导纳圆图完成,请用铅笔画图,写清必要步骤)(10分)3、当波的工作频率接近矩形波导的截止频率时将出现极大的衰减,故通常取工作频率的下限等于截止频率的1.25倍。
设工作频率范围是4.8GHZ~7.2GHZ,需在矩形波导中实现单模传输,试求:1)矩形波导的尺寸;(3分)2)λ=5cm的波在此波导中传输时的相位常数b、相波长λp和相速;(3分)3)若f=10GHz,此波导中可能存在的波型。
微波技术基础试卷A答案.doc

(2分)(6分)一、填空题(每空2分,共40分)1.入射、反射2.终端、0vzv4/4。
3.电压波腹点、电压波节点4. TEM 、TE 、TM5. TE10、TE11、高通6阻抗参量.转移参量 散射参量 7. Zi2=Z2i 、S 12=S 2i 8.行波状态、驻波状态、行驻波状态二、简答题三、解答:(1)由匚=上冬=一0.2/ =也堂=1.5 4+4" \-r L即B-C 段传输行驻波,Z L < Z 01得出:C 为电压波节点,B 为电压波腹点。
(2分)=Z 012/ Z L =900 欧姆。
ZinB = Z|inB 〃R=450 欧姆= Z°|即A ・B 段传输行波。
由 Z inA = Z inA W 出:I" 450V闫=1AA-B 段:k| = |t/B | = 450V|L|=|I A I=IAZjnA = ZjnB =450Q(2分) B.C 段:|f/B | = Kax| =450V|Uc| = |*打=匹J = 300V P/ =EJ = 0.5A nun 2|【c| =,max = P Anin = 0.75ARgx = Z LinB = 900QRmin = Z L =40°Q振幅 |V(d)、|l(d) . | Zin (cl) | 随 d 的变化图(2分)(2)负载吸收的总功率为:P = 1|U A||I A| = 225W1 1 9Z L吸收的功率为:P L=-|U min||l max| = -Z L|l mia| =U2.5W (2 分)完成(要求写清必要步骤)(10分)p =耳地=3.846 ,在阻抗圆图中找到归一化电阻为3.846的点A , I I minmax过A点作等反射系数圆,A点为波腹点,(4分)过A点沿等反射系数圆向信源方向旋转0.032波长数,至B点, Z in =2.5-71.8,故Z所=125-/900。
电磁场与微波技术试卷

浙江省2007年10月高等教育自学考试电磁场与微波技术基础试题课程代码:02349一、单项选择题(本大题共10小题,每小题2分,共20分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.在静电场中,将单位正电荷从电位为U1的一点移到电位为U2的一点,电场力作的功为( )A.U1—U2B.U2—U1C.U1+U2D.U1×U22.在静电场中有一带电的导体实心球,其球心和球外表面上一点的电位______________,此两点的电场强度______________。
( )A.不相等/相等B.不相等/不相等C.相等/相等D.相等/不相等3.标量场中一点的梯度是______________,矢量场中一点的散度是______________。
( )A.矢量/矢量B.矢量/标量C.标量/矢量D.标量/标量4.如果静电场中某导体外表面上的某一点处的实际电场强度是垂直于该点表面向内的,那么可以判断此点处导体表面带有( )A.负的面电荷B.正的面电荷C.没有带电荷D.不能确定5.均匀介质的恒定磁场中某点磁场能量密度与该点磁场强度的大小有以下关系( )A.与磁场强度的大小成正比B.与磁场强度的大小成反比C.与磁场强度大小的平方成正比D.与磁场强度大小的平方成反比6.真空中有一无穷长的直线电流I,它在其周围空间距离此直线为R处的一点所产生的磁场强度H的大小为( )A.I/(2πR)B.I/(2μπR)C.μ0I/(2πR) D.2πRμI7.恒定磁场中某点的磁通密度B与矢量位函数A有以下关系( )A.B与A无关B.B等于A的梯度C.B等于A的散度D.B等于A的旋度8.时变电磁场中,某闭合回路的感应电动势与通过此回路的磁通量变化之间的关系为( )A.促进磁通量变化B.妨碍磁通量变化C.与磁通量变化无关D.与磁通量变化率的平方有关9.正弦平面电磁波的电场强度水平分量和垂直分量在时间上同相位,此电磁波为( )A.线极化波B.圆极化波C.椭圆极化波D.无极化波10.在电磁波的传播方向上没有电场强度分量,只有磁场强度分量,此电磁波为( )A.TEM波B.TM波C.TE波D.无法确定二、名词解释(本大题共5小题,每小题4分,共20分)1.写出各向同性均匀电介质的特征方程。
最新1月浙江自考电磁场与微波技术基础试题及答案解析

浙江省2018年1月自考电磁场与微波技术基础试题课程代码:02349一、单项选择题(本大题共10小题,每小题2分,共20分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.一个矢量A在另一个矢量B上的投影称为映射,用数学表示为( )A.A·BB.A×BC.eA·(B·eA)D.eB·(A·eB)2.安培力与电流的________有关。
( )A.位置B.方向C.大小D.以上都是3.电通量的大小与所包围的封闭曲面的________有关。
( )A.面积B.体积C.自由电荷D.形状4.可用镜像法求解的两个相交的导体平面的夹角为( )A.180°B.90°C.45°D.180°/n(n是整数)5.磁场满足的边界条件是( )A.B1n-B2n=0,H1t-H2t=JsB.H1t-H2t=0,B1n-B2n=JsC.B1n-B2n=0,H1n-H2n=0D.B1t-B2t=0,H1n-H2n=Js6.电场强度E=(ex3+ey4)sin(ωt-kz)的电磁波,其传播方向是沿________方向。
( )A.exB.eyC.ex3+ey4D.ez7.电磁波垂直入射到导体上,随电磁波的频率增高进入导体的深度( )1A.不变B.变深C.变浅D.都有可能8.导波装置方波导可以传播( )A.TEM波B.TM和TE波C.驻波D.平面波9.天线的选择性与天线的带宽都是天线的重要参数,天线的选择性越好,则带宽( )A.越窄B.越宽C.与选择性无关D.不变10.电磁能是一种能量,能通过无线输送,其输送的能流密度为( )A.E×HB.1/2εΕ2C.1/2μH2D.1/2εΕ2+1/2μH2二、名词解释及理解(本大题共5小题,每小题4分,共20分)1.什么是保守场?并说明电位与路径的关系。
微波技术基础期末试题与答案(一)

《微波技术基础》期末试题一与参考答案一、选择填空题(每题 3 分,共30 分)1.下面哪种应用未使用微波(第一章)b(a)雷达(b)调频(FM)广播(c)GSM 移动通信(d)GPS 卫星定位2.长度1m,传输900MHz 信号的传输线是(第二章)b(a)长线和集中参数电路(b)长线和分布参数电路(c)短线和集中参数电路(d)短线和分布参数电路3.下面哪种传输线不能传输TEM 模(第三章)b(a)同轴线(b)矩形波导(c)带状线(d)平行双线4.当矩形波导工作在TE10 模时,下面哪个缝不会影响波的传输(第三章)b5.圆波导中的TE11模横截面的场分布为(第三章)b(a)(b)(c)6.均匀无耗传输线的工作状态有三种,分别为行波、驻波和行驻波。
(第二章)Z L 0L 7.耦合微带线中奇模激励的对称面是 电 壁,偶模激励的对称面是 磁 壁。
(第三章)8.表征微波网络的主要工作参量有阻抗参量、 导纳 参量、 传输 参量、散射参量和 转移参量。
9.衰减器有吸收衰减器、 截止衰减器和 极化衰减器三种。
10.微波谐振器基本参量有 谐振波长 、 固有品质因数 和等效电导衰减器三种。
二、传输线理论工作状态(7 分)(第二章)在特性阻抗Z 0=200Ω的传输线上,测得电压驻波比ρ=2,终端为电压波节点,传输线上电压最大值 U max =10V ,求终端反射系数、负载阻抗和负载上消耗的功率。
解: Γ = ρ -1 = 12ρ +1 3由于终端为电压波节点,因此Γ =- 123由Γ =Z L - Z 0= - 12+ Z 3 可得,Z L =100Ω 负载吸收功率为P 2Z 0 ρ三、Smith 圆图(10 分)(第二章)已知传输线特性阻抗Z 0=75Ω,负载阻抗Z L =75+j100Ω,工作频率为 900MHz ,线长l =0.1m ,试用Smith 圆图求距负载最近的电压波腹点与负载的距离和传输线的输入阻抗Z 0Z L解:由工作频率为900 MHz,可得λ=1 m 3而线长为l=0.3λ1.计算归一化负载阻抗ZL=ZLZ= 1+j1.33在阻抗圆图上找到 A 点。
微波技术复习题

微波技术复习题微波技术复习题微波技术是一门涉及电磁波传输和应用的学科,广泛应用于通信、雷达、卫星通信等领域。
为了加深对微波技术的理解和掌握,下面将提供一些微波技术的复习题,帮助读者回顾和巩固相关知识。
1. 什么是微波技术?微波技术是一种利用电磁波进行信息传输和处理的技术。
它利用微波频段的电磁波,通过调制、放大、传输和解调等一系列过程,实现了无线通信、雷达探测和卫星通信等应用。
2. 微波技术的应用领域有哪些?微波技术广泛应用于通信、雷达、卫星通信、无线电频谱分析、医学成像等领域。
在通信领域,微波技术被用于移动通信、卫星通信和无线局域网等;在雷达领域,微波技术被用于目标探测和跟踪;在医学成像领域,微波技术被用于乳腺癌检测和治疗等。
3. 什么是微波的频率范围?微波的频率范围一般被定义为1GHz到300GHz之间。
在这个频率范围内,微波的特性与电磁波的传播和衰减有着独特的特点,适合用于无线通信和雷达等应用。
4. 什么是微波的传输特性?微波的传输特性是指微波在传输过程中的衰减、传播速度和传播路径等特点。
微波的传输特性受到频率、天线高度、传输介质和传输距离等因素的影响。
在微波通信中,传输特性的研究对于确定传输距离和信号质量有着重要的意义。
5. 什么是微波的天线?微波的天线是指用于接收和发射微波信号的装置。
微波天线一般由金属材料制成,具有较高的增益和方向性。
常见的微波天线有偶极子天线、开口馈源天线和微带天线等。
6. 什么是微波的功率放大器?微波的功率放大器是指用于放大微波信号的装置。
微波信号在传输过程中会发生衰减,因此需要通过功率放大器来增加信号的强度。
常见的微波功率放大器有二极管放大器、场效应管放大器和旅行波管放大器等。
7. 什么是微波的调制和解调?微波的调制是指将信息信号转换成微波信号的过程,而解调是指将微波信号转换成信息信号的过程。
调制和解调是微波通信中的重要环节,它们决定了信号的传输质量和可靠性。
8. 什么是微波的反射和衍射?微波的反射是指微波信号遇到障碍物后发生的反射现象。
电磁场与微波工程基础复习题

电磁场复习题一、填空题1、在两种媒质分界面的两侧, 矢量的法向分量总是连续的;而 矢量的切向分量总是连续的。
2、在静电场中,极化强度的定义是 ,极化体电荷密度与极化强度的关系是 ,极化面电荷密度与极化强度的关系是 。
3、欧姆定律的微分形式是 ;积分形式是 。
4、麦克斯韦方程组的复数形式是 、 、 、 。
5、在恒定磁场中,矢量位A 与磁感应强度B的关系是 ;矢量位A 满足的方程是 。
6、在导电媒质中,均匀平面波的电场矢量E 与磁场矢量H的方向相互 ,相位。
7、均匀平面波垂直入射到理想导体表面上,入射波的电场振幅和相位与反射波的电场振幅和相位的关系分别是 和 。
8、电流强度I 与电流密度J 之间的关系式是 ,而电流密度J与运动电荷密度ρv 和其速度v之间的关系式是 ,电流密度J 与电场强度E之间的关系式是 。
9、磁感应强度 )mz y (a z y a x a B z y x245,式中的m 值应为 ,其计算的依据是 。
10、矢量分析中的斯托克斯定理是 ,高斯散度定理是 。
11、麦克斯韦方程组的微分形式是 、 、 、 。
12、在恒定磁场场中,磁化强度的定义是 ,磁化体电流密度与磁化强度的关系是 ,磁化面电流密度与磁化强度的关系是 。
13、焦耳定律的微分形式是 ;积分形式是 。
14、电位满足的泊松方程是 ,矢量磁位A 满足的泊松方程是 。
15、在线性各向同性的媒质中,电场强度E 、电流密度J 、电位移矢量D 之间的关系分别为, 、 ,磁感应强度B 、磁场强度H 之间的关系为 。
16、在时变电磁场中,电场是 场,磁场是 。
17、理想介质分界面上电场强度E v 满足的关系是 ,电位移矢量D v满足的关系是 。
18、均匀平面波从空气(0 )中垂直入射到无损耗介质(1 )表面上,则其电场的反射系数为 ,折射系数为 。
19、在静电比拟法中,导电媒质中的恒定电场中I 与介质中的静电场的 相对应,导电媒质中的恒定电场中J v与介质中的静电场的 相对应。
自考电磁场试题及答案

自考电磁场试题及答案一、选择题1. 电磁场是由以下哪两个方面组成的?A. 电场和磁场B. 电场和电流C. 磁场和电流D. 电场和电荷答案:A2. 根据麦克斯韦方程组,电场的产生可以由以下哪种情况引起?A. 电荷的存在B. 磁场的变化C. 电流的存在D. 电荷的运动答案:A、B3. 下列哪个选项不是电磁波的特性?A. 是横波B. 传播不需要介质C. 具有能量D. 速度恒定不变答案:D二、填空题4. 电磁波的频率越高,其______越短。
答案:波长5. 根据法拉第电磁感应定律,当穿过闭合电路的磁通量发生变化时,会产生______电动势。
答案:感应6. 电磁场的两个基本方面是电场和磁场,它们都具有能量和______。
答案:动量三、简答题7. 简述电磁波的产生机制。
答案:电磁波的产生机制基于麦克斯韦方程组,其中电场和磁场相互作用,可以相互转换。
当电荷加速运动时,会产生变化的电场,这个变化的电场又会产生变化的磁场,反之亦然。
这种相互作用的循环过程就形成了电磁波,它可以在真空中以光速传播。
8. 解释电磁感应现象及其应用。
答案:电磁感应现象是指当磁场中的磁通量发生变化时,会在导体中产生电动势和电流的现象。
这一现象由法拉第电磁感应定律所描述。
电磁感应的应用非常广泛,例如在发电机中,通过机械能转动线圈切割磁力线,产生电动势和电流,将机械能转换为电能。
四、计算题9. 一个无限长直导线通过电流I,距离导线r处的磁场强度B可以通过以下公式计算:B = (μ₀I) / (2πr),其中μ₀是真空的磁导率,其值为4π×10^-7 T·m/A。
如果导线通过的电流I为10A,且在距离导线2m处需要测量磁场强度,请计算该位置的磁场强度。
答案:B = (4π×10^-7 T·m/A × 10A) / (2π × 2m) =1×10^-6 T10. 一个电路中的电容器C和电感器L组成了LC振荡电路。
电磁场试题二(电磁场与微波技术)

一、选择题(每题3分,共21分) 1.已知矢量()()332x y z B e x e y z e y mz =+--+,要用矢量B 描述磁感应强度,式中的m 必须取( B )A .2B .4C .62.无源的非导电媒质(参数为εμ、)中,亥姆霍兹方程为220E K E ∇+=,式中的波数K 应为( B )A .ϖμε B..2ϖμε3.反射系数Γ和透射系数τ满足关系( A )A .1τΓ+=B .1τΓ=+C .1τ+Γ=4.矩形波导中mn TE 模的传播条件是( A )A .cmn λλ>B .cmn k k <C .cmn f f >5.长度为3/4λ的无损耗传输线,若特性阻抗为0Z ,负载阻抗为L Z ,输入阻抗为( A )A .20/L Z ZB .20/L Z Z C6.矩形波导()2a b >的单模传输条件为( C )A .2b a λ<<B .22b a λ<<C .2a a λ<<7.传输线的反射系数()z 'Γ定义为( C )A 、()()()U z z I z +-''Γ='B 、()()()I z z U z -+''Γ='C 、()()()U z z U z -+''Γ=' 二、填空题(每空2分,共30分)1.微分形式的麦克斯韦方程组是 ________、_________、_________、___________。
2.空气中的电场强度()cos 102t kz x E a π=-,则位移电流密度d J =______。
3.导电媒质中传播的均匀平面波,电场和磁场的相位之间_________,方向之间______,振幅在传播过程中要_______。
4.终端短路的无损耗传输线,其输入阻抗为_________,其工作状态为_________。
浙江省2010年1月自考电磁场与微波技术基础试题

做试题,没答案?上自考365,网校名师为你详细解答!浙江省2010年1月自考电磁场与微波技术基础试题课程代码:02349一、单项选择题(本大题共10小题,每小题2分,共20分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.两矢量场A(r)=3e r+4eφ,B(r)=4e r+6eφ,两矢量的叉积A×B为( )A.6B.36C.9D.-2eθ2.电介质中的电荷间的相互作用力,与两电荷间距离平方成( )A.正比B.反比C.无关D.非线性3.电场对某一封闭曲面的积分为零,则闭合曲面中的电荷( )A.不存在B.净电荷为0C.总电荷为正D.总电荷为负4.边界上的磁场的边界条件是( )A.B1n-B2n=0,H1t-H2t=J sB.H1n-H2n=0,B1n-B2n=ρsC.B1n-B2n=0,H1n-H2n=0D.B1n-B2n=J s,H1n-H2n=05.群速是电磁波________的传播速度。
( )A.相位B.慢变包络C.能量D.真空中6.下列哪种情况满足线极化波的条件?( )A.两正交线极化波等相,幅度可以不等B.两正交线极化波相位差π/2C.两正交线极化波相位差πD.两正交线极化波相位差π/37.理想平面电磁波在空间中传播时,根据电磁场理论,其传播的速度是( )A.大于光速B.小于光速C.等于光速D.以上都不是8.能辐射电磁波的装置是( )A.静电荷组成带电球B.矩形直流电流小环C.交变的电偶极子D.磁铁9.偶极子辐射场近区场中电场强度的大小与距离的关系是( )A.与距离的立方成反比B.与距离的平方成反比C.与距离成反比D.都不是10.理想平面电磁波在空间中传播时,电场方向、磁场方向与传播方向满足( )A.左手螺旋关系B.右手螺旋关系C.传播方向与磁场方向相同D.都不是二、名词解释(本大题共5小题,每小题4分,共20分)1.什么是时变电磁场?2.什么是静电系统的电荷守恒定理(用积分公式表示)?3.什么是安培环路方程(用积分公式表示)?4.什么是坡印廷(Poynting )矢量?5.什么是磁偶极子?三、填空题(本大题共10小题,每小题2分,共20分)请在每小题的空格中填上正确答案。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
超越60自考网
浙江省2009年1月高等教育自学考试
电磁场与微波技术基础试题
课程代码:02349
一、单项选择题(本大题共10小题,每小题2分,共20分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.一个矢量A在另一个矢量B上的投影称为映射,用数学表示为( )
A.A·B
B.A×B
C.e A·(B·e A)
D.e B·(A·e B)
2.安培力与电流的________有关。
( )
A.位置
B.方向
C.大小
D.以上都是
3.电通量的大小与所包围的封闭曲面的________有关。
( )
A.面积
B.体积
C.自由电荷
D.形状
4.可用镜像法求解的两个相交的导体平面的夹角为( )
A.180°
B.90°
C.45°
D.180°/n(n是整数)
5.磁场满足的边界条件是( )
A.B1n-B2n=0,H1t-H2t=J s
B.H1t-H2t=0,B1n-B2n=J s
C.B1n-B2n=0,H1n-H2n=0
D.B1t-B2t=0,H1n-H2n=J s
6.电场强度E=(e x3+e y4)sin(ωt-kz)的电磁波,其传播方向是沿________方向。
( )
A.e x
B.e y
C.e x3+e y4
D.e z
7.电磁波垂直入射到导体上,随电磁波的频率增高进入导体的深度( )
A.不变
B.变深
C.变浅
D.都有可能
8.导波装置方波导可以传播( )
A.TEM波
B.TM和TE波
C.驻波
D.平面波
02349#电磁场与微波技术基础试题第 1 页共3 页
9.天线的选择性与天线的带宽都是天线的重要参数,天线的选择性越好,则带宽( )
A.越窄
B.越宽
C.与选择性无关
D.不变
10.电磁能是一种能量,能通过无线输送,其输送的能流密度为( )
A.E×H
B.1/2εΕ2
C.1/2μH2
D.1/2εΕ2+1/2μH2
二、名词解释及理解(本大题共5小题,每小题4分,共20分)
1.什么是保守场?并说明电位与路径的关系。
2.什么是体电荷密度?并指出什么情况下带均匀或非均匀电荷的球的球外电场与同等点电荷所产生的电场强度的关系。
3.什么是极化强度?
4.什么是电磁波的相速,电磁波的相速可以超过光速吗?
5.唯一性定理
三、填空题(本大题共10小题,每小题2分,共20分)
请在每小题的空格中填上正确答案。
错填、不填均无分。
1.力线的疏密表示场的大小,力线越________,场越小。
2.电位与电荷满足________关系,可以应用叠加原理。
3.理想导体内的电场为0,所以其电位也________。
4.自由空间的泊松(Poisson)方程,其边界条件有________类。
5.磁场的本质是________产生的。
6.电磁波的洛仑兹规范为________,它确立了运动电磁波之间的联系。
7.电磁波的衰减一般是由________损耗引起的。
8.短路线在传输线中可以等效为一个________。
9.电磁波的辐射装置称为________。
10.具有相同频率的模式场称为________场。
四、简答题(本大题共4小题,每小题5分,共20分)
1.写出点电荷q电场强度和电场能量,从能量看,其说明了什么问题。
2.什么是零电位,有什么意义,简答静电学中电位为零的几种情况。
3.说明什么是TEM波。
TEM波没有色散,而TE或TM波有色散,为什么还使用波导这一类的导波装置?
02349#电磁场与微波技术基础试题第 2 页共3 页
4.写出自由空间的波方程,给出其中的一个解,并说明其含义。
五、计算题(本大题共2小题,每小题10分,共20分)
1.直流电路中一段长为l的同轴线,内导体的半径为a,外导体的内外半径为b,c,导体中流过的电流为I,导体之间的电压为V,导体之间为空气,求同轴线中传输的功率。
2.已知均匀平面波从空气垂直入射到导电媒质的界面上,由测量得到,距界面l max=7.5cm处的电场最大,E max=5V/m,距界面20cm处为相邻的电场最小点,E min=1V/m。
求电磁波的频率以及导电媒质的反射系数。
02349#电磁场与微波技术基础试题第 3 页共3 页。
