UPS不间断电源原理和维修技巧
不间断电源UPS原理、使用及其维护检修

不间断电源UPS原理、使用及其维护检修1不间断电源UPS概述不间断电源简称UPS它是一种将蓄电池与主机进行连接,并借助主机上的逆变器等模块电路,将原本的直流电转换为市电的装置。
其最大的特点是能够提供稳定、不间断的电力供应。
在市电正常的状态下,UPS主要起稳压器的作用,如果因为故障或是检修等原因导致市电中断,UPS则会将蓄电池的直流电通过逆变器转换的方式向负载提供交流电,确保负载正常工作。
大体上可将UPS分为在线式和非在线式两大类,不同类型的UPS工作原理也不相同。
2UPS的工作原理目前,较为常见的UPS有两类,一类是非在线式,另一类是在线式,下面分别对其工作原理进行分析。
2.1非在线式UPS的工作原理非在线式UPS也被称之为后备式,它的主要作用是紧急供电,此类UPS装置与市电连接的电路负责向负载设备进行供电,另一条电路则向UPS中蓄电池供电,当市电意外中断时,UPS装置上的开关会自行将市电的回路切断,同时蓄电池启动,通过逆变器将直流电转换为220V交流电供给负载设备。
其电路结构如图 1 所示。
后备式UPS的运行主要取决于市电,只要市电正常,UPS便不会启动,其内部的蓄电池则始终处于充电状态,一旦市电中断,UPS 便会自行启动,并承担为负载设备供电的任务。
它的特点是噪音低、供电效率高、价格便宜,适用于对供电质量要求不高的场所。
常规的后备式UPS可连续供电10min以上,启动的切换时间约为4-10ms,基本不会影响负载设备运行。
2.2在线式UPS的工作原理在线式UPS由逆变器、静态开关、充电电路、蓄电池(组)、保护电路等元器件组合而成,此类UPS能够对电流进行中转,即将市电提供的电流引入到UPS装置当中,再将电流分出进行供电,它的加入使市电不直接向负载设备供电,而是向UPS进行供电,由UPS将市电转换为直流电,一路用于蓄电池充电,另一路转换为交流电后供给负载设备。
如果市电电压出现不稳定的情况,UPS中的蓄电池会自动将存储的直流电转换为交流电供负载设备使用,直至市电电压恢复正常后,蓄电池会自动转换为充电状态。
3kVA在线式UPS的工作原理与故障维修

3kVA在线式UPS的工作原理与故障维修UPS(不间断电源)是一种电力设备,用于保护电子设备免受电力故障的影响,提供稳定的电力供应。
在线式UPS是一种常见的UPS类型,其工作原理和故障维修是非常重要的。
在本文中,我将详细介绍3kVA在线式UPS的工作原理和故障维修方法。
一、工作原理在线式UPS由三个主要部份组成:整流器、逆变器和电池。
1. 整流器:整流器将交流电转换为直流电,并用于给电池充电和为逆变器提供直流电源。
整流器通常采用整流器桥,将交流电转换为直流电。
整流器还包括滤波器,用于减少电源中的噪声和干扰。
2. 逆变器:逆变器将直流电转换为交流电,以提供给所需的设备。
逆变器通常采用高频开关电源技术,将直流电转换为高频交流电,然后通过输出变压器将其转换为所需的输出电压。
3. 电池:电池是UPS的关键部份,用于在电力故障时提供备用电源。
当主电源中断时,电池会即将接管供电,以保持设备的正常运行。
电池也用于平衡电力负载和提供短期过载保护。
在线式UPS的工作原理如下:1. 当主电源正常时,整流器将交流电转换为直流电,并用于给电池充电。
2. 同时,逆变器将直流电转换为交流电,以供应给所需的设备。
3. 当主电源中断时,电池会即将接管供电,以保持设备的正常运行。
4. 当主电源恢复时,整流器将重新开始给电池充电,并将交流电转换为直流电供逆变器使用。
二、故障维修在线式UPS可能会遇到各种故障,以下是一些常见的故障及其维修方法:1. 故障:UPS无输出电压可能原因及解决方法:- 检查主电源是否正常,确保UPS接收到足够的电源供应。
- 检查UPS的输入电源路线是否正常连接。
- 检查UPS的输出电源路线是否正常连接。
- 检查UPS的电池是否正常工作,如果电池损坏,需要更换。
2. 故障:UPS输出电压不稳定可能原因及解决方法:- 检查UPS的输入电源路线是否有干扰源,如电磁干扰或者电源波动。
如果有,需要采取相应的屏蔽措施。

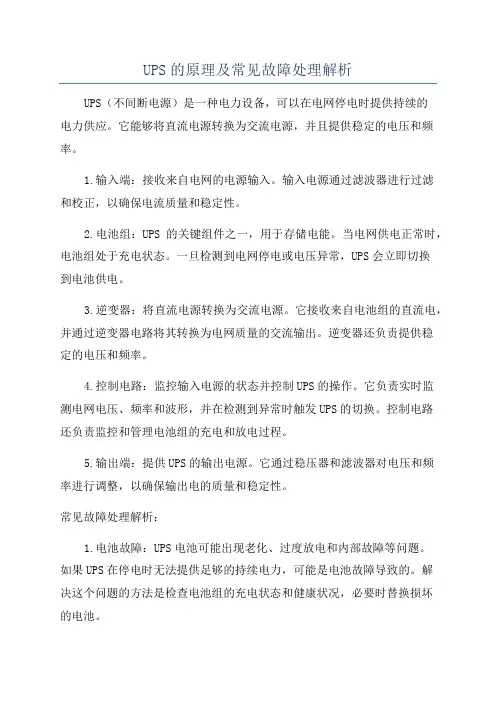

UPS的原理及常见故障处理解析

UPS的原理及常见故障处理解析UPS(不间断电源)是一种电力设备,可以在电网停电时提供持续的电力供应。
它能够将直流电源转换为交流电源,并且提供稳定的电压和频率。
1.输入端:接收来自电网的电源输入。
输入电源通过滤波器进行过滤和校正,以确保电流质量和稳定性。
2.电池组:UPS的关键组件之一,用于存储电能。
当电网供电正常时,电池组处于充电状态。
一旦检测到电网停电或电压异常,UPS会立即切换到电池供电。
3.逆变器:将直流电源转换为交流电源。
它接收来自电池组的直流电,并通过逆变器电路将其转换为电网质量的交流输出。
逆变器还负责提供稳定的电压和频率。
4.控制电路:监控输入电源的状态并控制UPS的操作。
它负责实时监测电网电压、频率和波形,并在检测到异常时触发UPS的切换。
控制电路还负责监控和管理电池组的充电和放电过程。
5.输出端:提供UPS的输出电源。
它通过稳压器和滤波器对电压和频率进行调整,以确保输出电的质量和稳定性。
常见故障处理解析:1.电池故障:UPS电池可能出现老化、过度放电和内部故障等问题。
如果UPS在停电时无法提供足够的持续电力,可能是电池故障导致的。
解决这个问题的方法是检查电池组的充电状态和健康状况,必要时替换损坏的电池。
2.过载:UPS有一定的负载容量限制。
如果接入的设备超过UPS的承载能力,会导致UPS过载。
可以通过减少连接到UPS的设备或增加UPS容量来解决过载问题。
3.输入电源故障:如果输入电源的电压或频率不稳定,可能会导致UPS在切换到电池供电时发生故障。
解决这个问题的方法是安装电压稳压器或频率转换器,以保持输入电源的稳定性。
4.运行时间不足:UPS的运行时间取决于电池组的容量和负载大小。
如果UPS无法提供足够长的供电时间,可以选择增加电池组容量或优化负载情况。
5.传输线路故障:UPS的输入线路和输出线路可能会出现故障,例如线路短路或断路。
需要检查和维修故障线路以确保电流传输的可靠性。
总结起来,UPS是一种重要的电力设备,可以提供持续的电力供应并保护设备免受电力波动和停电的影响。
ups原理及日常维护

UPS原理及日常维护一、UPS原理UPS,即不间断电源,是一种将电能存储起来,并在电源中断或电源不稳定时,提供持续供电的电源设备。
它广泛应用于各种重要设备,如服务器、网络设备、医疗设备等,以确保这些设备在电力不稳定或中断时仍能正常运行。
UPS的原理基于能量转换技术。
当市电正常时,UPS将市电转换为直流电,并储存在内部电池中。
当市电中断或不稳定时,UPS将电池中的直流电逆变为交流电,以保证负载设备的稳定供电。
此外,UPS还具有过滤和稳压的功能,可以消除电力中的杂波和电压波动,为设备提供更加稳定的电力环境。
二、UPS日常维护为了确保UPS设备的长期稳定运行,日常维护是必不可少的。
以下是几个重要的维护步骤:1.定期检查:定期检查UPS设备的外观,确保没有明显的物理损伤。
同时,检查设备的电线和连接是否紧固,避免因接触不良引起的故障。
2.清洁:UPS设备应该保持清洁,避免灰尘和杂物的积累。
在清洁时,应使用干燥的布轻轻擦拭设备表面,避免使用含有化学物质的清洁剂。
3.保持适当的温度和湿度:UPS设备应在适当的温度和湿度下运行。
过高或过低的温度和湿度都可能影响设备的性能和寿命。
因此,应确保设备所在的房间有良好的通风和散热条件。
4.定期放电:为了保持电池的健康状态,应定期对UPS设备进行放电。
一般来说,每隔几个月进行一次完全放电即可。
在放电过程中,应避免设备过载或短路。
5.更换电池:电池是UPS设备中的重要组件,随着使用时间的增长,电池的寿命会逐渐降低。
因此,在发现电池性能下降或损坏时,应及时更换电池。
在更换电池时,应遵循设备制造商的指导,并使用原厂提供的电池。
UPS原理及维护

2.不间断电源工作原理
2.1. UPS正常工作条件
交流输入电压持续波动范围不超过 ±10%; 三相负载不平衡度不超过 UPS电源额定电流的 25%; 总相对谐波含量不超过 10%.
2.2. 工作制
UPS输出100%额定电流,可连续工作 ; UPS输出125% 额定电流 ,可工作 1min; UPS输出150% 额定电流 ,可工作 10s;
(4) 动态性能
动态性能是 UPS的水平标志 ,包含非线性负载 能力,可由输出波形畸变 ,如THD等得到.负载突 变,市电急剧变化情况下动态性能由失真及恢 复时间得到 .
(5) 后备时间及使用的电池性能
a. 保证用电设备按操作顺序进行停机 ,(8~15min)
b. 保证用电设备供电连续性 ,以等待备用电源投 入(10~30min)
2.3. UPS正常工作额定值
(1) 输出电压: 稳定运行,偏差不超过额定值的2%; 负载突变,或在转换期间,偏差不超过额定值的8%; 三相不平衡系数(负序分量对正序分量之比)不超过5%; 总波形失真度不超过5%,单相为10%. (2) 输出频率:
偏差不大于额定值的1%; (3) 输出相位:
偏差不大于3电角度; (4) 负载功率因数:
3.2 备用电源模式
当逆变器工作异常时,如温度过高﹑超载﹑输出短路﹑输出电 压异常等,逆变器将自动保护锁机.如此时市电供应正常UPS会 自动将负载无间切换至备用电源
3.3 维护旁路模式
在维修或保养时关机及把所有开关切断,只剩下维护旁 路开关,可使继续经维护旁路开关供应负载,而主机内无 高,压以保障维护时之安全.
但UPS电源的波形是梯形波 ,远不如市电正弦 波好.蓄电池容量小 ,所以UPS供电是短暂的 ,后 续供电得靠柴油发电机组阁简称 BZT)或其他 电源来承担 .柴油发电机组不作为不间断电源 使用,因为柴油发电机组起动需要 1.5s时间,这 期间无法对负载供电 .
ups电源原理和维修技巧

ups电源原理和维修技巧UPS(不间断电源)是一种用于保障电力供应连续性的装置,它在市电供电中断或电压波动时,能够及时切换到备用电源,保证设备的正常工作。
UPS电源的原理和维修技巧对于电力系统的稳定性和设备的保护都至关重要。
本文将介绍UPS电源的工作原理以及维修技巧。
一、UPS电源的工作原理UPS电源的工作原理主要分为直流供电和交流供电两种模式。
1. 直流供电模式:在市电正常供电时,UPS电源会将市电转换为直流电,并同时充电电池组。
直流电经过电流稳压电路和电压稳压电路的处理后,供应给电力设备使用。
电池组作为备用电源,以备电力中断时使用。
2. 交流供电模式:当市电中断时,UPS电源会立即切换到电池供电模式。
电池组的直流电经过电流逆变电路转换为交流电,然后经过电流稳定电路和电压稳定电路,供电给电力设备使用。
电池组供电的时间根据电池容量和电力设备的负荷情况而定。
二、UPS电源的维修技巧UPS电源的维修技巧主要包括故障排除和维护保养两个方面。
1. 故障排除:(1)UPS电源无法启动或显示屏无显示:首先检查市电供电是否正常,如果市电正常但UPS电源仍无法启动,则可能是电源开关故障或电源线路接触不良。
检查电源开关和电源线路,并确保其正常工作和良好连接。
(2)UPS电源报警:UPS电源报警可能是由于电池电量不足、电池老化、电压过高或过低等原因引起的。
根据报警信息查找相应的故障原因,并进行相应的处理。
(3)UPS电源输出电压不稳定:检查电源的电流稳压电路和电压稳压电路,确保其正常工作。
同时,检查电池组是否充电完好,电池电压是否正常,以及电池的连接是否良好。
(4)UPS电源发热过高:过高的温度可能是电源内部元件损坏或电风扇故障导致的。
检查电源内部元件的损坏情况,修复或更换故障元件。
同时,检查电风扇的工作情况,确保其正常运转。
2. 维护保养:(1)定期检查电池组:UPS电源的电池组是保障供电连续性的关键,定期检查电池组的电量和电压,以确保其正常工作。
UPS不间断电源常见故障维修方法

UPS不间断电源常见故障维修方法
一、UPS不间断电源检查维修方法
1、检查电源线接头是否损坏:可使用多用测试仪检查线接头是否损
坏或有短路。
2、检查输入中性线绝缘状态:可使用多用测试仪检查380V输入的中
性线的电压绝缘情况,检查是否有放电。
3、检查输出接头情况:可使用多用测试仪检查输出接头,看看是否
有线接头损坏或接头有短路。
4、检查UPS输出线路板电压:可利用万用表测量UPS输出线路板电压,确认双相同的情况下,各个空中是否有电压差异,这样可以确定UPS
是否有不平衡的情况。
5、检查电池电压:可用万用表检查电池单体的电压,观察是否有电
压不平衡。
6、检查UPS内部布线:可拆开UPS机器,查看机内部的布线情况,
如果存在负线断路或短路,或出现外延的电线束,应及时纠正。
7、检查UPS模块:可通过多用测试仪检查UPS模块的输入输出端口,检查是否有损坏或短路。
8、检查UPS的温度保护装置:应检查当UPS温度超过一定值时,UPS
是否能够正常关闭,如果不能,应进行维修。
9、检查UPS的输入电压和输出电压:使用万用表检查UPS的输入电
压和输出电压,确认电压是否正确,同时应观察输出电压的波动情况。
ups电源原理和维修技巧

ups电源原理和维修技巧1. 介绍UPS电源的作用和重要性UPS电源是一种用于保护计算机和其他重要设备免受电力故障和波动影响的设备。
它可以提供稳定的电力,以保持设备的正常运行,并在停电时提供备用电源。
UPS电源在现代社会中起着至关重要的作用,尤其是在需要持续稳定供电的关键行业,如医疗、金融、通信等。
2. UPS电源的工作原理UPS(不间断电源)是一种通过将直流(DC)转换为交流(AC)来提供稳定备用能量的设备。
它通常由三个主要组件组成:整流器、蓄电池和逆变器。
2.1 整流器整流器将交流输入转换为直流输出,并充入蓄电池以供后续使用。
整流器通常采用双向开关模式,可以根据需要从主市区或蓄电池中获取能量。
2.2 蓄电池蓄电池是UPS系统中最重要的组件之一。
它们负责存储能量,并在停电时提供备用能源。
根据应用需求,蓄电池可以使用不同类型,如铅酸、镍镉或锂离子电池。
2.3 逆变器逆变器将储存在蓄电池中的直流能量转换为交流能量,以供设备使用。
逆变器的输出应具有稳定的电压和频率,以确保设备正常运行。
3. UPS电源的维修技巧UPS电源作为保障设备正常运行的重要组成部分,其维护和维修至关重要。
以下是一些常见的UPS维修技巧:3.1 定期检查定期检查UPS系统是确保其正常运行的关键。
检查蓄电池是否有损坏或老化迹象,并确保其连接牢固。
同时,检查整流器和逆变器是否存在过热或其他故障迹象。
3.2 清洁和通风UPS系统应放置在通风良好且干燥无尘的环境中。
定期清洁UPS设备,并确保通风孔不被堵塞。
过热是UPS故障最常见的原因之一,因此要确保良好通风以降低温度。
3.3 定期校准校准是确保UPS输出稳定性和准确性的重要步骤之一。
使用专业工具对输出电压和频率进行校准,并根据需要进行调整。
3.4 储电池的维护蓄电池的维护是保证UPS备用能源可靠性的关键。
定期检查蓄电池的容量和健康状况,并根据需要更换老化或损坏的蓄电池。
3.5 UPS系统故障排除在UPS系统故障时,及时进行故障排除是至关重要的。
UPS不间断电源的原理与维护

UPS不间断电源的原理与维护本文主要介绍了UPS不间断电源的类型和特点,分析UPS不间断电源的工作原理,探索对UPS不间断电源进行维护的方法。
标签:UPS;原理;维护本文所研究的UPS不间断电源,在商业和工业工艺装置中具有重要作用,其是一种连续的优质电源供应,能防止工艺链条因微小的电源扰动或是电源中断而停止运转的现象。
它是一种为保护无法承受轻微电压扰动的用户而产生的电源供应。
除此之外,在公用工程提供的电源中引入UPS系统也有着不小的效果,能消除原电源的谐频、低谷和噪音等现象。
UPS不间断电源等在断电情况下,及时的填补电源缺口。
UPS系统能自主地转换为大电池组,以支撑到主干线电源恢复。
一、UPS不间断电源的基本内容UPS不间断电源是的主要元件是逆变器,是一种能稳定电压,稳定电频的对电源进行保护的设备,具有储存装置。
UPS不间断电源可分为后备式UPS电源、在线互动式UPS电源和双变换在线式UPS电源。
后备式UPS电源是UPS不间断电源的初始模式,适用于小功率中,电路并不复杂,价格也较为便宜。
但其抗干扰的效果并不明显;在线互动式UPS又称3端口式UPS电源,其所采用的工频变压器运行在3个能量流动的端口中,能达到良好的稳压效果,能抵制输出电压尖峰的干扰;双变换在线式UPS电源是以串联功率的方式来进行传输的,能有效地保护电源。
二、UPS不间断电源的原理本文主要从UPS不间断电源的不同工作模式来讨论其原理。
其工作模式主要包括正常工作模式和电池工作模式,充电器工作模式及旁路工作模式。
(一) UPS不间断电源正常工作模式的原理正常模式下,UPS系统由电网中获得所需要的电能,利用隔离自耦变压器来调整电压,实现降压和升压目的,将直流电压输出给逆变电路,并且为电池组充电,以储蓄更多的电能。
大功率的IGBT模块是逆变电路中的重要组成部分,是将直流电流转换成交流电的重要途径。
它通过静态开关控制把由逆变电路产生的交流电输出提供给用户。
3kVA在线式UPS的工作原理与故障维修

3kVA在线式UPS的工作原理与故障维修一、工作原理在线式UPS(不间断电源)是一种电力设备,它能够在电网供电中断时提供稳定的电力输出,以保护关键设备免受电力故障的影响。
下面将详细介绍3kVA在线式UPS的工作原理。
1. 输入电路:输入电路主要由输入滤波器、整流器和功率因数校正电路组成。
输入滤波器用于滤除电网中的噪声和干扰,确保输入电流的纹波较小。
整流器将交流输入电压转换为直流电压,并通过功率因数校正电路来提高系统的功率因数。
2. 逆变器:逆变器是在线式UPS的关键组件,它将直流电压转换为交流电压,并提供稳定的电力输出。
逆变器采用高频PWM技术,通过控制开关器件的开关时间和频率来控制输出电压的幅值和频率。
逆变器还具备输出电压调整、输出频率调整和过载保护等功能。
3. 静态切换器:静态切换器用于在电网供电中断时切换到UPS的电池供电。
当电网正常供电时,静态切换器将电流传递到逆变器输出端,同时将电池充电。
一旦检测到电网中断,静态切换器会迅速切换到电池供电,以保持稳定的电力输出。
4. 电池:电池是在线式UPS的能量储存装置,主要由一组蓄电池组成。
当电网供电中断时,电池会提供所需的电能,以保持关键设备的正常运行。
同时,在电网恢复供电后,电池会重新充电以备下一次电力故障。
二、故障维修在线式UPS在长时间运行过程中,可能会遇到一些故障问题。
下面将介绍几个常见的故障及其维修方法。
1. 输出电压不稳定:当UPS输出电压不稳定时,首先需要检查输入电压是否正常。
如果输入电压正常,则可能是逆变器内部元件损坏,需要进行更换。
另外,还可以检查逆变器的输出电容电压是否正常,如果异常则需要进行修复或更换。
2. 静态切换器故障:当UPS无法切换到电池供电时,可能是静态切换器发生故障。
此时,需要检查静态切换器的控制电路和开关元件是否正常工作,如果有损坏则需要修复或更换。
3. 电池容量下降:随着使用时间的增加,电池容量会逐渐下降。
当发现UPS的备用时间明显减少时,需要检查电池组的状态。
ups电源的运行与维护方法

ups电源的运行与维护方法UPS电源是一种为电子设备提供稳定电力的装置,它可以在电网供电异常或停电时提供备用电源,保护设备免受电力波动和突变的影响。
为了确保UPS电源的正常运行和延长其使用寿命,我们需要了解其运行原理和维护方法。
一、UPS电源的运行原理UPS电源主要由整流器、蓄电池和逆变器三部分组成。
当电网供电正常时,整流器将交流电转换为直流电,并用于为蓄电池充电;同时,逆变器将直流电转换为交流电,供给电子设备使用。
当电网供电异常或停电时,蓄电池会自动接管供电,通过逆变器将蓄电池的直流电转换为交流电,以保证设备的正常运行。
二、UPS电源的维护方法1. 定期检查UPS电源的工作状态:每隔一段时间,我们应该检查UPS电源的工作状态,包括输入电压、输出电压、电池电压等,以确保其正常运行。
可以通过UPS电源的显示屏或管理软件来查看这些参数。
2. 定期清洁UPS电源:UPS电源通常放置在相对封闭的环境中,容易积累灰尘和污垢。
因此,定期清洁UPS电源是必要的,可以使用干布或吹风机除尘,注意不要使用含有腐蚀性物质的清洁剂。
3. 定期检查和更换电池:UPS电源的蓄电池是其重要组成部分,定期检查和更换电池是保证UPS电源正常运行的关键。
一般建议每隔一到两年更换电池,以确保其容量和性能。
4. 避免过载使用UPS电源:UPS电源有一定的输出功率限制,过载使用会导致其过热甚至损坏。
因此,在使用UPS电源时,要根据设备的功耗合理配置,避免超过其额定功率。
5. 定期进行UPS电源的功能测试:定期进行UPS电源的功能测试是判断其工作状态的有效手段。
可以通过断开电网供电的方式,观察UPS电源是否能够正常切换到备用电源供电。
6. 注意UPS电源的环境温度:UPS电源的工作环境温度一般应在0℃-40℃之间,过高或过低的温度都会影响其性能和寿命。
因此,我们应该确保UPS电源放置在通风良好、温度适宜的环境中。
7. 定期备份UPS电源的配置文件和日志:UPS电源通常具有配置文件和日志记录功能,定期备份这些文件是防止数据丢失和故障排查的必要步骤。
UPS的原理及常见故障处理分析

UPS的原理及常见故障处理分析UPS(不间断电源)是用于给计算机等重要电子设备提供稳定电力的设备。
它在电网供电正常时充电并为设备供电,当电网故障或电源中断时,UPS会立即接管供电,确保设备正常工作。
UPS的工作原理是将交流电转换为直流电,再将直流电转换成交流电,以提供稳定电流。
UPS的主要组成部分包括整流器、逆变器、储能器、稳压器和控制器。
整流器将交流电转换成直流电,并用来为储能器充电。
储能器存储电能,当电网供电中断时,储能器会通过逆变器将直流电转换成交流电,以供应给设备使用。
稳压器用于控制输出电压的稳定性,确保设备在不同电网条件下正常工作。
控制器监测电网状态和设备负载情况,并根据需要对UPS进行相应控制。
UPS的常见故障包括输入电压不稳、电池故障、过载和短路等。
当输入电压不稳时,UPS的稳压器会调整输出电压以保持稳定。
如果电池故障或电池电量低,UPS会无法提供持续供电,需要更换或充电电池。
过载和短路可能导致UPS断电保护,此时需要检查设备负载情况或检修短路处。
对于UPS故障的处理,首先需要检查设备的接线是否正确,确保UPS与设备正确连接。
其次,需要检查电源线和插头是否正常工作。
如果输入电压不稳定,可以使用稳压器来调整输出电压或使用稳压设备。
对于电池故障,需要检查电池是否需要更换或充电。
如果UPS过载或出现短路,需要减少设备负载或检修短路处。
此外,还需要定期维护UPS设备,包括清洁设备和通风口、检查电池状态和容量、检查设备接线和插头、检查风扇和散热等。
定期维护可以帮助预防故障和延长UPS的使用寿命。
总之,UPS作为一种重要的电力保护设备,在计算机和其他重要电子设备中扮演着重要的角色。
了解UPS的工作原理和常见故障处理方法,可以帮助我们更好地管理和维护UPS设备,确保设备的正常运行和数据的安全。
不间断电源 (UPS) 的工作原理及其维护分析

不间断电源 (UPS) 的工作原理及其维护分析摘要:随着不间断电源(UPS)的应用越来越广泛,不间断电源(UPS)的维护工作已逐渐成为当前电网建设关注的焦点。
本文针对不间断电源(UPS)的维护展开研究,首先阐述了 UPS 的工作原理,并结合实际分析了UPS的维护技术。
关键词:不间断电源 UPS 工作原理维护1.1 后备式UPS在外电处于正常运作状态时,外电通过专业设备滤波及抗浪涌无源滤波器处理后传送至负载,且蓄电池也处于充电状态。
当市电因故无法继续运作时,逆变器就会被开启,使蓄电池中的直流电压转变为交流电压(也就是转换),然后被传送至负载。
不同类型电压在转变期间所耗费的时间长短主要取决于逆变器的开启时间及继电器的跳动时间,尽管 UPS 电源实现容易、价格低,不过因存有转换时间,外电波会对输出造成一定影响,且供电质量不理想,不适用于重要用电设备。
1.2 在线式UPS1.2.1 三端口 UPS此类型的UPS 其实现原理与铁磁谐振稳压变压器基本相同。
铁心有3个绕组,具体为:输出绕组、双向变换器绕组及外电绕组。
其核心构成部分则是双向逆变器,也就是常说的整流逆变器。
在外电没有出现任何故障时,该逆变器主要发挥整流功能,确保负载正常、蓄电池能正常充电。
而当外电因故障中断时,该设备则发挥逆变功能,确保直流电压能在短时间内转变为交流电压。
1.2.2 串联型在线式 UPS此型号的 UPS 在外电正常运作时,输入形式的交流电就会通过滤波设备将对外电造成干扰的因素进行优化与处理,随后经整流滤波处理,确保电池组和逆变器处于正常充电状态。
逆变器则通过交流电将比较稳定的电压及电频提供给负载。
在外电出现故障无法正常运作时,逆变器就会对蓄电池的电压类型进行处理,确保负载获取到交流电,不会出现断电现象。
2 UPS基本工作原理2.1 在线式 UPS 工作原理在线式 UPS 由多个元器件构成,最为核心的元器件依次为:静态开关、逆变器、充电电路、蓄电池组、保护电路等。
UPS不间断电源原理和维修技巧

UPS不间断电源原理和维修技巧UPS的中文意思为“不间断电源”,是英语“Uninterruptible Power Supply”的缩写,它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘,使您不致因停电而影响工作或丢失数据。
它在计算机系统和网络应用中,主要起到两个作用:一是应急使用,防止突然断电而影响正常工作,给计算机造成损害;二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”,改善电源质量,为计算机系统提供高质量的电源。
从基本应用原理上讲,UPS是一种含有储能装置,以逆变器为主要元件,稳压稳频输出的电源保护设备。
主要由整流器、蓄电池、逆变器和静态开关等几部分组成。
1)整流器:整流器是一个整流装置,简单的说就是将交流(AC)转化为直流(DC)的装置。
它有两个主要功能:第一,将交流电(AC)变成直流电(DC),经滤波后供给负载,或者供给逆变器;第二,给蓄电池提供充电电压。
因此,它同时又起到一个充电器的作用;2)蓄电池:蓄电池是UPS用来作为储存电能的装置,它由若干个电池串联而成,其容量大小决定了其维持放电(供电)的时间。
其主要功能是:1当市电正常时,将电能转换成化学能储存在电池内部。
2当市电故障时,将化学能转换成电能提供给逆变器或负载;3)逆变器:通俗的讲,逆变器是一种将直流电(DC)转化为交流电(AC)的装置。
它由逆变桥、控制逻辑和滤波电路组成;4)静态开关:静态开关又称静止开关,它是一种无触点开关,是用两个可控硅(SCR)反向并联组成的一种交流开关,其闭合和断开由逻辑控制器控制。
分为转换型和并机型两种。
转换型开关主要用于两路电源供电的系统,其作用是实现从一路到另一路的自动切换;并机型开关主要用于并联逆变器与市电或多台逆变器。
目前,主流的UPS厂商有APC、山特等,都提供各种级别的UPS满足不同用户群的需要。
从原理上来说,UPS是一种集数字和模拟电路,自动控制逆变器与免维护贮能装置于一体的电力电子设备;从功能上来说,UPS可以在市电出现异常时,有效地净化市电;还可以在市电突然中断时持续一定时间给电脑等设备供电,使你能有充裕的时间应付;从用途上来说,随着信息化社会的来临,UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节,其重要性是随着信息应用重要性的日益提高而增加的。
ups知识点大全

UPS知识点大全UPS(不间断电源)是一种用于保障电力系统连续稳定供电的设备。
它在电网供电出现故障或中断时,能够自动地提供备用电源,以保证设备的正常运行。
UPS在现代社会中扮演着重要角色,因此了解UPS的知识点对于维护电力系统的稳定运行至关重要。
本文将介绍UPS的基本原理、分类、工作方式以及一些常见问题的解决方法。
一、UPS的基本原理UPS的基本原理是将交流电转换为直流电,然后再将直流电转换为交流电。
具体而言,UPS的工作流程如下:1.输入电源:UPS将外部电源连接到输入端口,以供电给整个系统。
2.整流器:输入电源经过整流器,将交流电转换为直流电,并用于直流电池的充电。
3.电池:直流电池负责存储电能,以备不时之需。
4.逆变器:当输入电源中断时,逆变器将直流电池中的电能转换为交流电,以供给输出设备使用。
5.输出端口:UPS将转换后的交流电输出到输出端口,以供连接设备使用。
二、UPS的分类根据UPS的用途和性能,可以将其分为多种不同类型。
下面是几种常见的UPS 分类:1.离线式UPS(Standby UPS):离线式UPS只有在输入电源中断时才会启动,平时工作时是将输入电源直接传递给输出设备。
该类型UPS成本较低,但响应时间较长,适用于一些对电源切换时间要求不高的设备。
2.在线式UPS(Online UPS):在线式UPS会将输入电源先转换为直流电,然后再将其转换为输出设备所需的交流电。
因此,即使在输入电源中断时,输出设备也能够持续供电。
在线式UPS响应时间较短,适用于对电源切换时间要求较高的设备。
3.线交互式UPS(Line Interactive UPS):线交互式UPS是介于离线式UPS和在线式UPS之间的一种类型。
它通过自动调节输入电压来保持稳定的输出电压,并在电源中断时启动备用电源。
这种类型的UPS成本适中,并具有较快的响应时间。
三、UPS的工作方式UPS可以通过不同的工作方式来满足不同的需求。
UPS的原理及常见故障处理

第11页/共26页
page 10
• 电池后备运行方式
• 市电停电或超限、电 池放电工作方式:当 交流输入电压超出 UPS允许的容限范围 或市电中断时,逆变 器和电池无间断地投 入,继续为负载供电 。UPS将持续运行直 到电池放电时间终止 ,或在市电恢复正常 时回到正常运行方式 。
第12页/共26页
2.当UPS显示屏显示“电池低电压停机预报警”时
这是由于市电停电后蓄电池放电,说明蓄电池即将放尽,此时值班人员通知系统 管理员及时保存数据并将负载系统正常退出。
3.当UPS显示屏显示“UPS内部故障,充电器故障,通知维修” 时
当UPS显示屏显示该告警信息时,一般来说是由于输入电源相序错误造成,如 果有此告警,说明一定是相序错误造成,否则可能是整流器充电器故障,相序 错误一般会造成UPS两相输入保险的熔断,更换保险调整相序即可排除故障, 若是整流器充电器故障则很有可能需要更换整流模块和直流电容才能排除故障。 总之遇到此类故障通知供应商维修人员,由厂家派维修人员来解决。
page 5
第6页/共26页
1. UPS的基础知识
UPS的基本组成
如如如如如
如如如如如如如
监控PC机
(10)
(13)
如如 如
(7)
(14)
modem 如
(5)
维修旁路
如如 如如
如如如如如如如如 如如如如如如
市电 电网
(15)
输入配电 和保护开
关
FAH
(12)
滤波 器选
件
(4)
(6)
(8)
如如如 如如如
> 这些置于UPS内的装置在维护期间隔离各种组件; > 电池短路器 提 供 电池过放电保护 、 保护整流 器 /充电器和逆变器免
ups电源原理和维修技巧

ups电源原理和维修技巧
UPS(不间断电源)的原理是通过将电能转换为其他形式的能量储
存起来,以便在主电源断电时能够提供临时的电力供应。
其主要原理
包括:
1. 蓄电池供电原理:UPS主要通过蓄电池储存电能,在主电源正常时,蓄电池通过充电器进行充电;当主电源断电时,蓄电池释放电能,通过逆变器将直流电转换为交流电,供应给连接的设备。
2. 逆变器工作原理:UPS的逆变器将直流电源转换为交流电源。
在主电源正常时,逆变器不工作,将主电源以原始形式供给设备;当
主电源断电时,逆变器开始工作,将蓄电池直流电转换为交流电供给
设备。
UPS的维修技巧主要包括以下几点:
1. 确定故障类型:检查UPS的状态指示灯,查看是否有异常,
同时注意是否有报警声音。
根据问题的具体表现,可以确定故障类型,比如是电池电量不足、逆变器故障等。
2. 检查电源连接:检查UPS与电源之间的连接是否松动或破损,确保设备正常供电。
3. 检查电池状态:检查蓄电池组的电压是否正常,是否需要更
换电池。
4. 检查逆变器:通过电压表等测量仪器,检查逆变器的输出电
压是否稳定,是否达到设定值。
5. 清洁和维护:定期清洁UPS设备,尤其是内部散热器和风扇。
同时定期检查设备的散热系统,确保正常运行。
6. 找到并解决故障:根据问题的具体表现和检查结果,找到故
障的原因,并采取相应的措施进行修复。
如有需要,可以联系专业的UPS维修技术人员进行更进一步的维修。
UPS不间断电源原理和维修技巧

UPS不间断电源原理和维修技巧UPS的中文意思为“不间断电源”,是英语“Uninterruptible Power Supply”的缩写,它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘,使您不致因停电而影响工作或丢失数据。
它在计算机系统和网络应用中,主要起到两个作用:一是应急使用,防止突然断电而影响正常工作,给计算机造成损害;二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”,改善电源质量,为计算机系统提供高质量的电源。
从基本应用原理上讲,UPS是一种含有储能装置,以逆变器为主要元件,稳压稳频输出的电源保护设备。
主要由整流器、蓄电池、逆变器和静态开关等几部分组成。
1)整流器:整流器是一个整流装置,简单的说就是将交流(AC)转化为直流(DC)的装置。
它有两个主要功能:第一,将交流电(AC)变成直流电(DC),经滤波后供给负载,或者供给逆变器;第二,给蓄电池提供充电电压。
因此,它同时又起到一个充电器的作用;2)蓄电池:蓄电池是UPS用来作为储存电能的装置,它由若干个电池串联而成,其容量大小决定了其维持放电(供电)的时间。
其主要功能是:1当市电正常时,将电能转换成化学能储存在电池内部。
2当市电故障时,将化学能转换成电能提供给逆变器或负载;3)逆变器:通俗的讲,逆变器是一种将直流电(DC)转化为交流电(AC)的装置。
它由逆变桥、控制逻辑和滤波电路组成;4)静态开关:静态开关又称静止开关,它是一种无触点开关,是用两个可控硅(SCR)反向并联组成的一种交流开关,其闭合和断开由逻辑控制器控制。
分为转换型和并机型两种。
转换型开关主要用于两路电源供电的系统,其作用是实现从一路到另一路的自动切换;并机型开关主要用于并联逆变器与市电或多台逆变器。
目前,主流的UPS厂商有APC、山特等,都提供各种级别的UPS满足不同用户群的需要。
从原理上来说,UPS是一种集数字和模拟电路,自动控制逆变器与免维护贮能装置于一体的电力电子设备;从功能上来说,UPS可以在市电出现异常时,有效地净化市电;还可以在市电突然中断时持续一定时间给电脑等设备供电,使你能有充裕的时间应付;从用途上来说,随着信息化社会的来临,UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节,其重要性是随着信息应用重要性的日益提高而增加的。
不间断电源(UPS)的功能、原理、及维护

报警信 号 ; 如 果 因过 载 引 起 静 态 开 关 转 换 , 过载 消失后 ,
静 态 开 关将 重 新 切 换 到逆 变 器 端 。 控制监 测 、 显 示告警 及Hale Waihona Puke 护电路提 供逆 变器 、 充电、
静 态 开 关 转 换 所 需 的 控 制 信 号 ,显 示 各 自的 工 作 状 态 。
U P S出现 过 压 、 过流 、 短路 、 过热时 , 及 时报 警 并 同 时 提 供
( 2) 串联 型在 线 式 U P S
这 种 UP S在 外 电正 常 时 , 输 交 流 电先 经 E MC输 人 滤 波 器 滤 掉 外 电 中 的 干 扰 ,再 经 整 流 滤 波 后 ,给 电池 组 充
通 过 UP S , 可 以将 输 入 电 压 变 换 成 需 要 的 电压 , 如 输 入 3 8 0 V输 出 可 变成 2 2 0 V、 3 8 0 V、 4 0 0 V、 4 1 5 V;输 入 2 2 0 V 输 出 可 变成 2 2 0 V、 2 3 0 V、 2 4 0 V。 4、 频 率 变 换 功 能 通 过 UP S, 可 以将 输 入 频 率 变 换 成 需 要 的频 率 , 如 输 入 5 0 HZ输 出可 变成 5 0 H Z、 6 0 HZ、 4 0 0 HZ 。 5 、 后备 功 能 U P S后 备 功 能 如 图 3所 示 。U P S中 的蓄 电池 , 贮 存 一
中 干扰 的不 影 响 负 载 。 3、 电压 切 换 功 能
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
UPS不间断电源原理和维修技巧
UPS的中文意思为“不间断电源”,是英语“Uninterruptible Power Supply”的缩写,它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘,使您不致因停电而影响工作或丢失数据。
它在计算机系统和网络应用中,主要起到两个作用:一是应急使用,防止突然断电而影响正常工作,给计算机造成损害;二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”,改善电源质量,为计算机系统提供高质量的电源。
从基本应用原理上讲,UPS是一种含有储能装置,以逆变器为主要元件,稳压稳频输出的电源保护设备。
主要由整流器、蓄电池、逆变器和静态开关等几部分组成。
1)整流器:整流器是一个整流装置,简单的说就是将交流(AC)转化为直流(DC)的装置。
它有两个主要功能:第一,将交流电(AC)变成直流电(DC),经滤波后供给负载,或者供给逆变器;第二,给蓄电池提供充电电压。
因此,它同时又起到一个充电器的作用;
2)蓄电池:蓄电池是UPS用来作为储存电能的装置,它由若干个电池串联而成,其容量大小决定了其维持放电(供电)的时间。
其主要功能是:1当市电正常时,将电能转换成化学能储存在电池内部。
2当市电故障时,将化学能转换成电能提供给逆变器或负载;
3)逆变器:通俗的讲,逆变器是一种将直流电(DC)转化为交流电(AC)的装置。
它由逆变桥、控制逻辑和滤波电路组成;
4)静态开关:静态开关又称静止开关,它是一种无触点开关,是用两个可控硅(SCR)反向并联组成的一种交流开关,其闭合和断开由逻辑控制器控制。
分为转换型和并机型两种。
转换型开关主要用于两路电源供电的系统,其作用是实现从一路到另一路的自动切换;并机型开关主要用于并联逆变器与市电或多台逆变器。
目前,主流的UPS厂商有APC、山特等,都提供各种级别的UPS满足不同用户群的需要。
从原理上来说,UPS是一种集数字和模拟电路,自动控制逆变器与免维护贮能装置于一体的电力电子设备;
从功能上来说,UPS可以在市电出现异常时,有效地净化市电;还可以在市电突然中断时持续一定时间给电脑等设备供电,使你能有充裕的时间应付;
从用途上来说,随着信息化社会的来临,UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节,其重要性是随着信息应用重要性的日益提高而增加的。
————————————————————2.UPS分哪些种类?
UPS按工作原理分成后备式、在线式与在线互动式三大类;
其中,我们最常用的是后备式UPS,如四通HO系列与SD系列,它具备了自动稳压、断电保护等UPS最基础也最重要的功能,虽然一般有10ms左右的转换时间,逆变输出的交流电是方波而非正弦波,但由于结构简单而具有价格便宜,可靠性高等优点,因此广泛应用于微机、外设、POS 机等领域;
在线式UPS结构较复杂,但性能完善,能解决所有电源问题,如四通PS系列,其显著特点是能够持续零中断地输出纯净正弦波交流电,能够解决尖峰、浪涌、频率漂移等全部的电源问题;由于需要较大的投资,通常应用在关键设备与网络中心等对电力要求苛刻的环境中;
另外四通、APC等厂商还提供在线互动式UPS,同后备式相比较,在线互动式具有滤波功能,抗市电干扰能力很强,转换时间小于4ms,逆变输出为模拟正弦波,所以能配备服务器、路由器等网络设备,或者用在电力环境较恶劣的地区;尤其四通MD系列的UPS,价格又远低于在线式,是应该向用户大力推荐的一种更好的选择。
————————————————————3.为什么要配备UPS?
据IDC统计,全部电脑故障的45%是由电源问题引起的;在中国,大城市停电的次数平均为0.5次/月,中等城市为2次/月,小城市或村镇为4次/月,电网存在至少九种问题:断电、雷击尖峰、浪涌、频率震荡、电压突变、电压波动、频率漂移、电压跌落、脉冲干扰;因此从改善电源质量的角度来说给电脑配备一台UPS是十分必要的。
另外,精密的网络设备和通信设备是不允许电力有间断的,以服务器为核心的网络中心要配备UPS是不言而喻的,即使是一台普通电脑,其使用三个月以后的数据文件等软件价值就已经超过了硬件价值,因此为防止数据丢失而配备UPS也是十分必须的。
————————————————————4.我应该配备什么样的UPS?
根据设备的情况、用电环境以及想达到的电源保护目的,可以选择适合的UPS;例如对内置开关电源的小功率设备一般可选用后备式UPS,在用电环境较恶劣的地方应选用在线互动式或在线式UPS,而对不允许有间断时间或时刻要求正弦波交流电的设备,就只能选用在线式UPS。
四通UPS根据不同情况提供了四种解决方案:
PC系统电源解决方案
商用桌面电源解决方案
经济型小型系统解决方案
关键设备与网络中心解决方案
————————————————————5.我应该配备多大功率的UPS?
首先要确定您的设备是多大功率的,一般来讲普通PC机或工控机的功率在200W左右,苹果机在300W左右,服务器在300W与600W之间,其他设备的功率数值可以参考该设备的说明书。
其次应了解UPS的额定功率有两种表示方法:视在功率(单位VA)与实际输出功率(单位W),由于无功功率的存在所以造成了这种差别,两者的换算关系为:视在功率*功率因数=实际输出功率
后备式、在线互动式的功率因数在0.5与0.7之间,在线式的功率因数一般是0.8。
给设备配UPS时应以UPS的实际输出功率为匹配的依据,有些经销商有意或无意会混淆(VA)与(W)的区别,这点要提请用户注意。
————————————6.UPS的"集中式"与"分散式"配备方式有什么区别?
如果需要配UPS的设备较多,您可以采用"集中式"或"分散式"两种配备方式;所谓"集中式",就是用一台较大功率的UPS负载所有设备,如果设备之间距离较远,还需要单独铺设电线,大型数据中心、控制中心常采用这种方式,虽然便于管理,但成本较高。
"分散式"配备方式是现在比较流行的一种配备方式,就是根据设备的需要分别配备适合的UPS,譬如对一个局域网的电源保护,可以采取给服务器配备在线式UPS,各个节点分别配备后备式
UPS的方案,这样配备的成本较低并且可靠性高。
这两种供电方式的优缺点如下表:
集中供电方式便于管理布线要求高可靠性低成本高
分散供电方式不便管理布线要求低可靠性高成本低
UPS的配备需要较专业的知识,请咨询专业人士,他们会为您设计合理的配备方案。
————————————————————7.为什么UPS一定要买名牌?
UPS产品的功能在于保障,对用户而言UPS常常是保护设备与数据安全的最后防线,相比其他产品"可靠性与品质"对UPS具有更重要的意义,而惟有长期建立起来的名牌产品才能有这样的实力。
中国目前的UPS市场十分繁荣,国际知名的品牌基本上都已进入中国,如来自欧洲的梅兰日兰,来自美国的爱克赛、APC等,洋品牌在技术上有一定优势,同时价格也较为昂贵,其主要市场份额集中在中大功率UPS市场(10KVA以上);上世纪九十年代以来,国内一些优秀品牌在UPS 市场异军突起,凭借在技术上的不断追求与本土化的生产服务优势,取得了令人瞩目的成绩,已经成为中小功率UPS市场的主力军;作为唯一推出自有品牌UPS的著名IT厂商,四通UPS 便是其中的杰出代表。
国内国外的名牌产品都是您可以信赖的选择,区别在于性能价格比的差异,但如同其他产品一样,UPS市场也是良莠不齐,存在许多鱼目混珠的假冒伪劣产品,一般都打着山特的旗号,是广东、江浙等地的地下工厂生产的仿冒品,这些UPS的特点是偷工减料质次价低,品质与服务毫无保障,仅凭低价吸引用户,理智的用户应拒绝低价的诱惑,把品牌当成选择UPS的首要因素。
——————————————————8.UPS备用时间的长短是由什么决定的?
是由UPS的储能装置决定的,现在的UPS一般都用全密封的免维护铅酸蓄电池作为储能装置,电池容量的大小由"安时数(AH)"这个指标反映,其含义是按规定的电流进行放电的时间。
相同电压的电池,安时数大的容量大;相同安时数的电池,电压高的容量大,通常以电压和安时数共同表示电池的容量,如12V/7AH、12V/24AH、12V/65AH、12V/100AH。
后备式UPS一般内置4AH或7AH的电池,其备用时间是固定的;在线式与在线互动式UPS 有内置7AH电池的标准机型,也有外配大容量电池的长效机型,用户可以根据需要实现的备用时间而确定配备多大容量的电池。
蓄电池是UPS的重要组成部分,占有很大的价值比重,并且其质量的好坏直接关系到UPS的正常使用,所以应慎重选择有质量保证的正牌蓄电池。
————————————————————9.使用UPS有哪些注意事项?
1)UPS的使用环境应注意通风良好,利于散热,并保持环境的清洁。
2)切勿带感性负载,如点钞机、日光灯、空调等,以免造成损坏。
3)UPS的输出负载控制在60%左右为最佳,可靠性最高。
4)UPS带载过轻(如1000VA的UPS带100VA负载)有可能造成电池的深度放电。
