电源备自投_MFC2031-1说明书(v2.2)
DPZ-21备自投智能监控装置 (ver1.3)
不大于95%，无凝露；
装置周围的空气中不应含有带酸、碱、腐蚀或爆炸性的物质。
3 保护工作原理
本装置有两种接线模式，三种工作模式可根据接线自适应：分段自投、分段互投、进线 互投。
分段互投和进线互投工作模式：主进线电源正常工作，预留备用进线电源； 分段自投工作模式：两段母线同时工作，两回进线电源互为备用。 分段自投和分段互投适用于单母分段系统，系统图如下：
2 技术指标........................................................................................................................................... 1
3 保护工作原理................................................................................................................................... 2 3.1 分段自投功能................................................................................................................................ 3 3.2 分段互投功能(带自复功能)..........................................................................................................4 3.3 进线互投工作原理........................................................................................................................ 6 3.4.过负荷告警功能............................................................................................................................. 8 3.5. 母线 PT 断线监视功能................................................................................................................. 8
电源模块说明书
电源模块说明书(总6页) --本页仅作预览文档封面，使用时请删除本页--电源模块说明书摘要：本文对符合工业标准的MRCL-PW30242A电源模块进行深入介绍。
一、概述MRCL-PW30242A电源模块是爱默尔智能照明TLC3000系列中的总线供电系统，能向总线提供24V/2A的电源，4个RJ45接口可以组成二口网桥。
二、功能特点1.向总线提供24V/2A电源2.具有二口RS485网桥功能3.标准35mm导轨式安装结构三、型号及其含义四、主要技术参数●输入电源：AC220V±10%电源频率：50HZ●整机无负载功耗： W●输出电压：DC24V●输出电流：2A●环境条件：工作温度：－10℃~＋40℃工作湿度：20%~80%储存温度：－40℃~＋55℃储存湿度：10%~95%●外形尺寸：234mm××模块输出电流为2A模块输出电压为24V TLC3000系列产品。
“POWER”电源模块。
爱默尔智能照明系统。
五、外形及安装尺寸（见图1）六、设备参数设置1．面板部分（见图2）地址功能① 1～8按键/指示灯按键：无效指示灯作用：指示灯1－当网桥1端口接收到数据时闪烁；指示灯2－当网桥1端口发送数据时闪烁；指示灯3－当网桥2端口接收到数据时闪烁；指示灯4－当网桥2端口发送数据时闪烁；指示灯5～8－无效；图 2②地址按键/指示灯按键：无效。
指示灯：无效。
③功能按键/指示灯按键：无效。
指示灯作用：作为电源指示。
2．侧板部分（见图3）图 3前后两侧板设有通风孔和接线孔，标识为接线规定。
①L、N为本模块继电器专用电源AC220V～240V输入端。
注：电源AC220V～240V必须通过断路器接入。
②RJ45接口为485总线接线端。
注：同侧的两个RJ45接口不具有网桥作用而只作为直通连接作用，对角的两组RJ45接口具有网桥作用。
七、安装和接线1、安装条件安装位置要通风良好，注意防潮、防震、防尘。
MFC2031-1型微机备用电源自投装置作业指导书
一施工准备报告
工程概要.
1新源发电有限公司一期工程#1、#2机组安装两台2＊135MW燃煤机组，工作400V与公用400V自投装置均采用南京东大金智出品的MFC2031-1型系列微机备用电源自投。
1.2工作量：4台微机备用电源自投装置。
2 编制依据
2．1 《继电保护及电网安全自动装置检验条例》
2.2 《继电器检验规程》
2.3 《电气装置安装工程施工及验收规范》
2.4 《电力建设安全工作规程》
2.5 《电继电保护及电网安全自动装置现场工作保安规定》
2．6设计院设计的相关图纸。
2.7 MFC2031-1微机型备用电源自投装置技术说明书及使用说明书、调试记录。
3 施工准备及作业条件
3.1作业准备
试验仪器仪表：MPT-02三相继电保护测试仪或保加玛750单相继电保护测试仪一套。
3.2作业条件
微机备用电源自投装置与柜内部配线已全部结束，定值单已下达，配电室内照明充足，开关柜内无人工作。
3.3作业人员
试验人员2名
4 施工进度
2002年11月22日—2002年11月30日
二施工工序卡
三安全技术措施
四主要安全风险控制计划表
五反馈单（通用格式）。

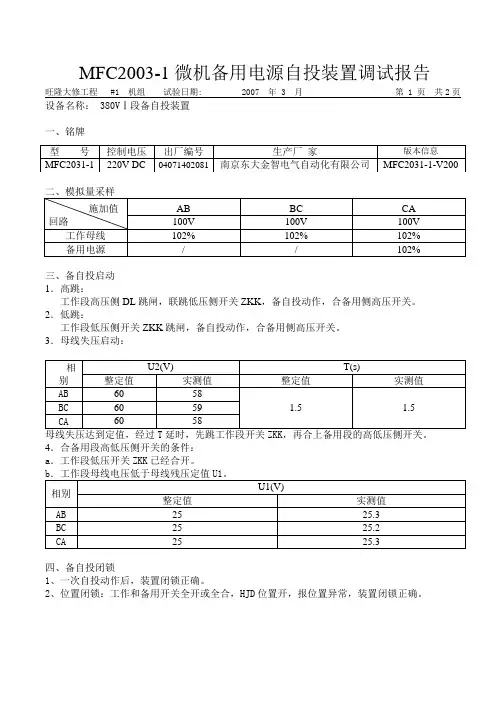

MFC2003-1微机备用电源自投装置调试报告
旺隆大修工程 #1 机组试验日期: 2007 年 3 月第 1 页共2页设备名称： 380VⅠ段备自投装置一、铭牌三、备自投启动1．高跳：工作段高压侧DL跳闸，联跳低压侧开关ZKK，备自投动作，合备用侧高压开关。
2．低跳：工作段低压侧开关ZKK跳闸，备自投动作，合备用侧高压开关。
3．母线失压启动：4．合备用段高低压侧开关的条件：a．工作段低压开关ZKK已经合开。
四、备自投闭锁1、一次自投动作后，装置闭锁正确。
2、位置闭锁：工作和备用开关全开或全合，HJD位置开，报位置异常，装置闭锁正确。
4、PT断线闭锁正确。
5、外部接点闭锁正确。
五、开关量输入检查：正确。
六、跳合闸出口和信号出口检查：正确。
七、屏幕显示及指示灯显示：正确。
八、试验传动：1、高跳正确2、低跳正确3、母线无压正确九、操作回路绝缘：18MΩ。
十、试验结论：设备合格。
十一、试验仪器：昂立——备用8G 继电保护测试仪精度：0.2试验人员：试验负责人：旺隆大修工程 #1 机组试验日期: 2007 年 3 月第 1 页共2页设备名称：除尘母线Ⅰ段备自投装置一、铭牌三、备自投启动1．高跳：工作段高压侧DL跳闸，联跳低压侧开关ZKK，备自投动作，合备用侧高压开关。
2．低跳：工作段低压侧开关ZKK跳闸，备自投动作，合备用侧高压开关。
3．母线失压启动：4．合备用段高低压侧开关的条件：a．工作段低压开关ZKK已经合开。
四、备自投闭锁1、一次自投动作后，装置闭锁正确。
2、位置闭锁：工作和备用开关全开或全合，HJD位置开，报位置异常，装置闭锁正确。
4、PT断线闭锁正确。
5、外部接点闭锁正确。
五、开关量输入检查：正确。
六、跳合闸出口和信号出口检查：正确。
七、屏幕显示及指示灯显示：正确。
八、试验传动：1、高跳正确2、低跳3、母线无压九、操作回路绝缘：18MΩ。
十、试验结论：设备合格。
十一、试验仪器：昂立——备用8G 继电保护测试仪精度：0.2试验人员：试验负责人：旺隆大修工程 #1 机组试验日期: 2007 年 3 月第 1 页共2页设备名称：除灰母线备自投装置一、铭牌三、备自投启动1．高跳：工作段高压侧DL跳闸，联跳低压侧开关ZKK，备自投动作，合备用侧高压开关。
CR-21B备自投装置
CR-21B变电站自动化系统备用电源自投单元说明书西安开元电力自动化有限公司备用电源自投单元技术说明概述CR—21BZT型微机备用电源自投单元适用于电力系统35KV、110KV变电站。
装置既可单独使用，也可与变电站自动化配套使用。
能自动完成各种类型的备用电源自投，还具有测量、控制功能。
工作原理交流采样频率为600H Z，各个电量用差分和付氏算法求得，通过数字滤波，显示各电量，作出保护逻辑判断，驱动或闭锁单元上的出口继电器，同时有利于消除模拟通道的零漂，同时具有较高的精度和可靠性。
单元具有完善的防跳回路及断路器控制电路。
可靠的自保持回路，保证了开关拒动时不使继电器损坏。
产品功能1、备自投功能1．1 投入原则：A：一主一备方式：当正常供电，线路电压消失，且无电流，确认不是PT断线造成的，经延时后，检查备用电源是否正常，备用进线断路器是否在分位置，分段是否在合位置。
跳开正常状态下供电电源的断路器，并确认已经跳开，再合上备用电源断路器。
B：进线变压器组方式：首先检查工作电压是否消失，确认不是PT断线造成的，经延时后，检查另一回路是否正常，分段是否在分位置，跳开本回路进线断路器，合上分段断路器。
PT断线闭锁判据电压降低时，进线电流互感器电流不消失为PT断线。
电压仅一相或两相降低，判为故障或PT 断线，通过延时躲开故障。
1．2 测量功能电流： Ia ，Ib，Ic电压：输入U A，U B，U C，经计算得到U A，U B，U C，U N，U AB，U BC，U CA及3U0。
以及：P，Q，COSΦ各有关断路器的分合状态。
开关量采集通过光电隔离，抗干扰能力强。
1．3 控制功能可手合（分）、遥合（分）本进线断路器。
2．每个备投单元只完成线路的测量，控制及备投逻辑功能，系统的备投功能需在每条进线装一个备投单元，并要与分段单元通过联动完成，单元之间的联动通过220V开入开出完成本系统还可完成主变低压侧备投功能，并且主变本体保护闭锁备投。
CMC-M说明书
目录
前 言 ..................................................... 4 第一章 CMC-M 软起动器的作用及特点........................... 5
1.1 作用 ................................................ 5 1.2 特点 ................................................ 5 第二章 收货检查 ............................................ 6 第三章 使用条件及安装 ...................................... 8 3.1 使用条件 ............................................ 8 3.2 安装方向 ............................................ 9 3.3 安装空间 ............................................ 9 3.4 电路安装 ............................................ 9 第四章 电路连接 ............................................ 9 4.1 基本接线原理图 ...................................... 9 4.2 基本接线示意图 ..................................... 10 4.3 典型应用接线图 ..................................... 12 4.4 端子说明 ........................................... 13 第五章 显示及操作说明 ..................................... 14 5.1 面板示意图 ......................................... 14 5.2 按键功能说明 ....................................... 14 5.3 显示状态说明 ....................................... 15 5.4 修改参数项操作流程 ................................. 15 第六章 软起动器的控制模式 ................................. 16 6.1 限流软起动 ......................................... 16 6.2 电压斜坡起动 ....................................... 17 6.3 电流斜坡起动 ....................................... 17 6.4 突跳转矩软起动 ..................................... 18 6.5 自由停车 ........................................... 18 6.6 软停车 ............................................. 18 6.7 制动刹车 ........................................... 19 6.8 软停+制动刹车 ...................................... 19 第七章 参数项及其说明 ...................................... 20 7.1 起停过程参数菜单 C000-C009 共 10 个参数 ............ 20
MSC301说明书
MSC301直流信号隔离器，用于将标准的4~20mADC或1~5VDC直流
信号隔离转换为4~20mADC或1~5VDC直流信号输出。
主要技术参数
供电电源：24VDC±10%,反向保护
输入阻抗：电压输入≥500KΩ电流输入≤100Ω
输出负载：电压输出≥500KΩ电流输出0~350Ω
精度：±0.1%F.S
温度漂移：±150PPM/℃
绝缘电阻：输入、输出、电源之间≥100MΩ/500VDC
绝缘强度：输入、输出、电源之间1000VAC/1分钟
功耗：＜1.5W
订贷须知
写明上述型号及代码，同时写明输入输出信号
例1：输入4~20mADC，输出4~20mADC，一入一出，则型号为：MSC301-C0C0
例2：输入4~20mADC，输出1为4~20mADC，输出2为4~20mADC，一入二出，则型号为MSC301-C0CC 例3：输入1为4~20mADC，输入2为4~20mADC，
输出1为4~20mADC输出2为4~20mADC，则型号为MSC301-CCCC
23
+-
10
7
+
-
+-powe r su ppl y
24VDC DCS AI
MSC301-C0C011
12
23
+-
10
7
+-
+-powe r su ppl y
24VDC
DCS AI-1MSC301-C0CC
11
12
Curren t S ou rce
89
+-DCS AI-2
Curren t S ou rce
Curren t S o
Curren t S o。
MFC2031-1说明书
MFC2031-1型微机备用电源自投装置说明书东大金智软件股份有限公司南京东大金智电气自动化有限公司二00一年八月1目录1.概述 (1)2.主要技术指标 (1)3.原理简介 (2)4.装置软硬件简介 (3)5.主要功能 (6)6.液晶显示菜单说明 (7)7.运行说明 (10)8.设计说明 (10)1MFC2031-1型微机备用电源自投装置说明书1. 概述MFC2031系列微机备用电源自投装置是在MFC2000系列微机厂用电快速切换装置的基础上研制而成的，在硬件和软件上，采用了MFC2000快切装置的成熟技术，结合备自投装置本身的技术要求，进行了相应的调整补充。
装置采用INTEL16位单片机80C196KC ，全中文液晶显示菜单，性能优越，用户界面友好。
装置具有完善的软硬件抗干扰措施，并具备485及RS232通信接口。
MFC2031-1型微机厂用低压备自投装置适用于发电厂低压厂用系统1个备用段（或备用进线）备1个工作段的场合，也可用于其它1备1场合。
2. 主要技术指标2.1装置直流电源a ． 额定电压 DC220V 或110Vb ． 允许偏差 -20~+15%c ． 纹波系数 不大于5% 2.2额定参数a ． 交流电压：100V 或57.7Vb ． 频率：50HZ2.3功率消耗a ． 交流电压回路：当电压为额定值时，每相不大于1V Ab ． 直流电源回路：当工作正常时，不大于30W当自投动作时，不大于50W2.4输出接点容量a ． 跳合闸接点容量：DC220V ，5A （接通）b ． 信号接点容量：DC220V ，50W 2.5电压测量准确度a ． 刻度误差：不大于±1%b ． 温度变差：在工作环境温度下，不大于±1%c ． 综合误差：不大于±2% 2.6工作大气条件2a ． 环境温度：-10~+50℃b ． 相对湿度：5~95%c ． 大气压力：86~106Kpa 2.7 过载能力 a. 交流电压回路：1.5倍额定电压，连续工作。
LNDY一体化不间断电源设备说明书
3
Copyright © 2004-2011 山东鲁能智能技术有限公司 版权所有，保留一切权利。未 经书面许可，任何单位和个人不得擅自摘抄、复制本书内容，并不得以任何形式传播。
® 为山东鲁能智能技术有限公司的注册商标。 由于产品升级或其它原因，本手册内容会不定期更新，恕不通知。
工业企业电源快速切换装置说明书(V1.02)
MFC5103A工业企业电源快速切换装置说明书金智科技股份有限公司前言非常感谢您选用江苏金智科技股份有限公司（简称金智科技，股票代码002090）生产的MFC5103A工业企业电源快速切换装置。
本手册是该型装置的说明书，期望它能为您的工作带来帮助。
本说明书仅供设计选型参考，与实际产品可能存在细微差别，因此不建议作为工程设计依据。
建议工程设计时向我公司设计人员索取相关设计图纸。
如需相关产品、服务和支持的更多信息，请访问金智科技网站/。
本公司有权对本说明书的内容进行定期变更，恕不另行通知。
变更内容将会补充到新版本的说明书中。
如您需要更新版本，敬请与我公司联系。
_____________________________________________________________版权所有，请勿翻印、复印。
说明书版本号：V MFC5103A -201001-25-T 印刷时间：2010年4月目录1. 装置概述 (1)2. 装置特点及主要技术指标 (2)2.1. 装置特点 (2)2.2. 主要技术指标 (3)3. 接线方式 (5)3.1. 单母分段方式 (5)3.2. 单母方式 (6)4. 切换功能 (6)4.1. 起动方式 (6)4.2. 切换方式 (9)4.3. 实现方式 (10)4.4. 切换功能图 (10)5. 装置运行告警 (11)5.1. 进线/母线TV断线 (11)5.2. 方向过流闭锁 (12)6. 分段方式下切换逻辑充电及放电 (12)6.1. 开关1到3切换 (12)6.2. 开关2到3切换 (13)6.3. 开关1到2切换 (14)6.4. 开关2到1切换 (15)6.5. 开关3到1切换 (15)6.6. 开关3到2切换 (16)7. 单母方式下切换逻辑充电及放电 (17)7.1. 开关1到2切换 (17)7.2. 开关2到1切换 (18)8. 其它功能 (18)8.1. 保护功能 (18)8.2. 联切功能 (20)8.3. 去耦合功能 (20)9. 定值参数 (20)10. 背板端子说明 (24)11. 外形及安装尺寸 (27)12. 使用说明 (28)12.1. 面板布置图 (28)12.2. 液晶显示说明 (28)12.3. 命令菜单使用说明 (30)12.4. 装置运行说明 (33)12.5. 事故分析注意事项 (34)附录：快速切换原理 (34)F1.1快速切换 (34)F1.2同期捕捉切换 (37)F1.3残压切换 (38)F1.4长延时切换 (39)1.装置概述石化、冶金等大中型工业企业，由于外部电网或内部供电网络故障或异常的原因，造成非正常停电、电压大幅波动或短时断电（俗称“晃电”）的情况屡见不鲜。
电气培训教材MFC2031-1微机备自投装置简介
电气培训教材MFC2031-1微机备自投装置简介我厂备自投采用MFC2031-1系列的微机备用电源自投装置，该装置采用INTEL16位单片机80C196KC，全中文液晶显示菜单，其通讯接口为485及RS232，它适合于低压厂用电系统一个备用段备一个工作段的运行方式。
1原理介绍：正常运行时，工作变的高、低压侧开关在合位。
而在备用电源在热备方式下高压侧的开关为合位，低压侧开关为分位；在备用电源冷备状况下，高、低压侧同时为分位。
当备用电源自投时，先跳工作电源的低压侧开关，确认工作电源低压侧开关跳开后，依次合上备用电源的高、低压侧开关。
2备自投装置就绪状态介绍：2.1当满足下列条件时，10秒后自动进入就绪状态：1）工作电源的高、低压侧开关在合位；2）380V母线PT电压正常，备用电源6000V母线PT电压正常。
2.2备自投的启动原则：1）当工作电源高压侧电源开关跳闸，备自投装置启动，先判断工作电源低压侧开关联跳，依次合上备用电源高、低压侧电源开关。
2）当工作电源低压侧电源开关跳闸，备自投装置启动，先判断工作电源低压侧开关跳开，依次合上备用电源高、低压侧电源开关。
3）当380V母线三相失压，（电压低于整定值）经过延时后，备自投启动，先跳工作电源的低压侧开关，依次合上备用电源高压侧开关和低压侧电源。
2.3备自投闭锁投入的条件：1）刚完成一次备自投动作后。
会发出“备自投动作”、“备自投闭锁”信号。
2）工作电源高、低压侧开关和备用电源的高、低压开关均合上或均断开时，备自投无法进行自投，会发“备自投闭锁”、“开关异常”信号。
3）备自投装置启动后，当发出跳工作电源低压侧开关命令，约0.6秒后如工作电源低压侧开关的辅助接点断开信号未返回时，装置认为工作电源低压侧开关拒动，为了防止备自投投入出现故障，而不发依次合备用电源高、低压侧开关。
并且发“备自投闭锁”及“开位异常”信号。
4）当用母线PT检测到无压时，即备用电源母线电压低于设定值，将不进行备自投，并且发“备自投闭锁”、“备用电源无压”。
NDB310数字式备用电源自投装置说明书
ＮＤＢ３１０数字式备用电源自投装置 技术说明书 南京南自电网控制技术有限责任公司 ＊ ２００６年６月第三次印刷。
＊ 本说明书内容适用于Ｖ３．ＸＸ版本，如有修改，恕不另行通知，请访问互联网：ｈｔｔｐ：／／ｗｗｗ．ｎｐｓ－ｎａｅｆ．ｃｏｍ下载最新版本。
目录1 装置简介 (1)1.1 适用范围 (1)1.2 产品特点 (1)2 技术参数 (3)2.1 环境参数 (3)2.2 额定电气参数 (3)2.3 主要技术指标 (3)2.4 通信接口 (3)2.5 输出接点容量 (4)2.6 电磁兼容 (4)2.7 机械结构 (4)3 装置原理说明 (7)3.1 装置资源配置 (7)3.2 可编程自投逻辑功能说明 (7)3.3 装置辅助功能 (8)3.4 定值清单及说明 (9)3.5 NDB310数字式备用电源自投装置背端子图 (10)4 典型工程配置说明 (11)4.1 单母线分段（一主一备）接线 (11)4.2 双母线（一主一备）接线 (15)4.3 单母线分段带旁路（一主一备）接线 (19)4.4 单母线分段带旁路（两主一备）接线 (24)4.5 单母线分段带旁路（两主两备）接线 (35)4.6 10kV三主变接线一 (57)4.7 10kV三主变接线二 (62)4.8 10kV两主变接线 (66)5 装置使用说明 (72)5.1 按键功能介绍 (72)5.2 面板布置说明 (73)5.3 命令菜单使用说明 (73)１ 装置简介 １．１适用范围 备用电源的一次接线形式种类较多，备自投逻辑有较大差别。
常规的备自投装置常常需要根据具体工程的应用要求修改软件，增加了工程应用的难度，且影响了备自投设备的可靠性。
为更广泛地适用于各种现场要求，在ＮＤＢ３１０数字式备用电源自投装置中，通过ＮＤＶ３００调试软件对备自投逻辑编程，再将编程结果下装到装置，实现备自投功能。
可以适用于２２０ｋＶ及以下电压等级变电站及厂用电部分的各种接线方式的备用电源自投。
西安远征201-301中英文使用说明书
Our Improvement upon Your SupportNote: Please make sure to examine the following items before power-on:* Reliable grounding of device enclosure.* Power supply of the device is AC or DC and 240V.(If 110V power supply is required, it shall be indicated during ordering.)* Default of device input is passive contact input.(If active contact input of DC 240V is required, it shall be indicated during ordering.)* Default of the device is without anti-bouncer function(If product with anti-trip function is required, it shall be indicated during ordering.)* Correct polarity of current input as well as correct phase sequence of voltage input* During on-site debugging, power-on time of high current shall not be too long (For this device, continuous running is available when current in the AC current circuit is twice of the rated current, 10s running is allowable under ten times of the rated current and 1s running is allowable under 40 times of the rated current.), so as to avoid unnecessary damage.1概述YZ201/301系列综合微机保护装置是采用计算机技术、电力自动化技术、通信技术等多种高新技术的新型电器产品。
自动变压器交流设备说明书
Unmatched performance, safety and serviceabilityProven performance and reliability•Automatic bypass switch provides operational redundancy and quickly restores power to criticalloads when the ATS has been isolated for test or removed for service•Automatic, non-automatic and manual A operation modes provide multiple methods of transferring the load between power sources•UL 1008 listed short-circuit and short-time B withstand closing current ratings maximize system reliability •Tethered remote controlallows an operator to initiate a non-automatic transfer outside the arc flash boundaryEnhanced safety•Unique three-door,compartmentalized design provides steel barriers protecting workers from energized components •All doors open/closeindependently eliminating unnecessary exposure to adjacent compartments •Integral safety interlocks automatically open the main contacts prior to the ATS or automatic bypass switch being isolated for test or removed for service•Rear shutters B automatically close to isolate bus stabs when the ATS or automatic bypass switch is being racked outEaton has enhanced its comprehensive portfolio of UL T 1008 listed bypass isolation ATS solutions with power contactor type designs specifically engineered for applications between 100 and 3000 A.Our bypass isolation ATSs are not only simple to operate, but also available in a broad selection of configurations and features to meet a wide variety of application requirements.When coupled with our extensive custom engineering capabilities, Eaton’s innovative three-door bypass isolation ATS design, robust compartmentalized construction, and redundant automatic operation set the standard for concurrent serviceability, worker safety, and optimizing critical system uptime.Improved serviceability•Innovative three-door design eliminates the need to schedule shutdowns for routine test, inspection or maintenance•Maintenance isolationswitch (MIS) permits service personnel to electricallyisolate control compartment elements and minimize shock hazard prior to beginning work —without disruption to critical loads•Control compartment door and adjoining electrical panel slide forward from the enclosure to provide easy access to wiring and components•Dual drawout design allows the ATS or automatic bypass switch to be disconnected from the electrical bus and isolated in cell for regular testing as prescribed by code (NFPA T 70, 99, 110)•Testing of isolated switch can be performed while ATS or automatic bypass switch is in automatic or non-automatic mode of operationSimplified installation and integration•Field-configurable terminals allow cable ingress at top/ bottom for power source and load connections•Internal floor-mount anchors minimize footprint andfacilitate efficient integration into an equipment lineup •Seismic certified to OSHPD, CBC, IBC and UBC•Front and rear access availableFeatures and benefitsA Manual operation (unloaded) provided for all product configurations; manual operation (under load)available for select catalog configurations.B Feature/rating available for select catalog configurations.Bypass isolationContactor type, 100–3000 AOpen/closed transitionDesign featuresDual automatic technologyEaton’s unique design includes an automatic bypass switch and an ATS within a single assembly to provide redundant automatic operation and uninterrupted power to critical loads.Optimize reliability and maximize uptimeThe automatic bypass switch and ATS can be racked out and isolated in cell for regular testing to ensure the entire bypass isolation transfer switch is maintained in proper operating condition.Facilitate scheduled maintenance The automatic bypass switch or ATS can be withdrawn for visual inspection andcompletely removed for bench testing without impacting automatic operation.Enhance worker safetyThe upper and lower doors can be operated independently, maintaining electrical isolation of the energized compartment.T esting… it’s as easy as 1-2-3 A three-step operator interface helps simplify testing procedures of the automatic bypass switch or ATS when racked out to the isolated position.Safe and serviceableEngineered for safety, athree-door compartmentalized construction coupled with an MIS allow personnel to perform maintenance on the bypass isolation transfer switch while energized.To mitigate shock hazard, the MIS can be placed in the maintenance position prior to opening the door, electrically isolating elements of the control compartment from system and control voltage.Once isolated, the control compartment door can beopened and adjoining electrical panel slid forward, allowing a technician to safely inspect, troubleshoot and replace electrical components.Upon completion, the door is closed and MIS returned to the normal operation position.Multiple operation modes Local operation is possible in the following modes:• Automatic • Non-automatic •Manual AIn Automatic mode, the transfer switch is self-acting, and atransfer is automatically initiated by the intelligent controller logic.In Non-Automatic mode, a transfer is initiated by theoperator using a door-mounted selector switch or an optional tethered remote control.In Manual mode, a transfer is initiated by the operator using controls mounted directly on the automatic bypass switch or ATS.Alternatively, a transfer can be initiated remotely via an HMi remote annunciator controller or network communication.Automatic bypass switch With the upper door open, operators can draw out the automatic bypass switch for inspection or maintenance.With the upper door closed, operators can rack out, isolate and test the automatic bypass switch in cell.Automatic transfer switch With the lower door open,operators can draw out the ATS for inspection or maintenance. With the lower door closed, operators can rack out, isolate and test the ATS in cell.Control compartment door and adjoining electrical panel slide forward.MIS provides ability to electrically isolate control compartment elements prior to start of maintenance.Safe, easy and spacious access to wiring and components.Electrical load remains connected to power during maintenance procedures.Featuring simplified testing procedures for the ATS and automatic bypass switchT ethered remote control for non-automatic operationA Manual operation (unloaded) provided for all product configurations;manual operation (under load) available for select catalog configurations.2EATON Bypass isolation automatic transfer switches (ATS)Product selectionCatalog numbering systemTechnical specificationsA Check with your local Eaton sales representative for NEMA 12 and NEMA 4X enclosure specifications. NEMA 3R stainless steel available upon request.B Dimensions in inches (mm) and weight in lb (kg). Data is approximate, subject to change, and representative of a typical product configuration.Please reference product outline drawing(s) for latest information. Custom-engineered enclosure options available upon request.A Standard mechanical lugs are UL listed, solderless screw-type Cu/Al. Number of conductors and size range shown is per pole and representative of typical product configuration.B Two-hole compression lug or bus connect provisions available upon request. Please contact your local Eaton sales representative for more details.C Only applies to wye system configuration with solid neutral. For four-pole (switched neutral) configurations, the number and size of conductors supported will mimic the Normal,Emergency and Load terminal information shown.ote: N Some catalog number combinations may not be available. For additional information, please contact your local Eaton sales representative.3EATON Bypass isolation automatic transfer switches (ATS)Eaton is a registered trademark.All other trademarks are property of their respective owners.Eaton1000 Eaton Boulevard Cleveland, OH 44122United States © 2020 EatonAll Rights Reserved Printed in USAPublication No. PA140014EN / Z24636December 2020ATC-900—intelligent controlEaton’s ATC-900 controller brings ease of use, adaptability, supervisory and programming capabilities to mission-criticalapplications. The 4.3-inch color TFT display provides simple arrow keys for quick screen navigation and easy viewing of event logs as well as recorded time-stamped events. Field configuration ofprogrammable I/O allows user adaptability to special requirements.A Modbus TCP/IP option requires use of Modbus RTU port.HM i remote annunciator controllerEvolving arc flash regulations and requirements for personal protective equipment are driving more and more end users toward the use of remote monitoring and control devices. Eaton’s HM i remote annunciator controller offers a simple and cost-effective means of managing up to eight ATSs via serial or ethernet communication.Remote annunciator controllerCustom-order engineeringIn many cases, standard products can be custom-order engineered to meet unique application needs. For additional information, pleasecontact your local Eaton sales representative./bypassATSFollow us on social media to get thelatest product and support information.。
380V厂用电快切装置的应用
380V厂用电快切装置的应用石峰【摘要】针对旺隆电厂380 V厂用电系统中MFC2031型微机型备用电源自动投入(以下简称备自投)装置切换慢,无法满足负荷对母线电压要求及380 V厂用电倒闸操作十分繁琐的问题,对380V厂用2W(母线)备自投装置进行改造,成功地以MFC5103型工业企业电源快速切换装置替代MFC2031型微机型备自投装置,大大缩短了备用电源切换过程,维持母线电压在一个较高水平,满足了各类重要负荷对母线电压的要求,提高了机组运行的可靠性.【期刊名称】《广东电力》【年(卷),期】2011(024)007【总页数】4页(P70-72,76)【关键词】厂用电系统;备用电源;自动投入装置;快速切换【作者】石峰【作者单位】广州市旺隆热电有限公司,广东广州511340【正文语种】中文【中图分类】TM762.1旺隆电厂380 V厂用电系统原备用电源自动投入装置使用的是MFC2031型微机型备用电源自动投入（以下简称备自投）装置。
该装置能实现工作电源高、低压断路器跳闸投入备用电源及母线失压投入备用电源等功能，满足备用电源可靠投入的要求，但因为装置切换慢，在备用电源合闸条件上，采用延时和无压判据等导致备自投投入动作时间过长，长达1～2 s，无法维持380 V厂用电压在一个较高的水平，难以满足重要电动机、变频器、交流接触器等设备的正常工作要求［1－2］。
为此，以380 V厂用2 W（母线）为试点，采用MFC5103型工业企业电源快速切换装置替代原有的MFC2031型微机型备自投装置，实现380 V厂用电系统中电源的快速切换，提高供电可靠性。
1 电源快速切换原理广州旺隆电厂供电系统如图1所示。
图1 供电系统示意图图1中，正常运行时，断路器QF1和QF2合闸，断路器QF3分闸，线路1和线路2互为备用。
当线路1发生故障后，必须先跳开QF1后再合上QF3；当线路2发生故障后，必须先跳开QF2后再合上QF3。
2031M说明书
2031M型压力模块使用说明书天津市国力电子有限公司（96）量制津字00000321号目录1、概述 (1)2、主要技术指标 (1)3、结构特征 (2)4、使用与维护 (2)5、校准点 (7)6、附件 (7)1、概述2031M型压力模块是与TPO-2031型数字式多功能校准仪配合使用，用来进行压力校验和检测配套装置。
本模块采用进口传感器，铝合金外壳，具有精度高、可靠性强、体积小、重量轻、携带方便、与主表连接简单等特点。
1.1 环境温度：0~40︒C1.2 相对湿度：+40︒C 80%RH1.3 大气压力：86~106kPa1.4 压力介质：非腐蚀性气体或液体1.5 压力接口尺寸：Ф4mm自锁螺口（1.0MPa以下，可外接Ф4⨯6mm塑料管）或M20⨯1.5mm外螺纹（1.0MPa 以上）1.6 与主机连接：电缆线连接，直接插入主机压力模块接口插孔1.7 校准周期：一年1.8 外型尺寸：75⨯45⨯80(mm)1.9 重量：约200g2、主要技术指标(23︒C±5︒C)：3、结构特征前面板示意图：型号编号量程精度日期备注天津市国力电子有限公司与主机连线接口后面板示意图：Z E R O P R E S S压力调零旋钮压力输入端口注：当压力量程大于1MPa时，压力传感装置从“PRESS”处以外接引线的方式接出，这样便于您与压力输入（压力源）连接。
4、使用与维护注意事项：-2-*绝对禁止将大于本说明书中规定的压力加到压力信号输入端，否则将会损坏压力测量功能，这将给您造成极大的损失。
*插接或换装模块时一定要确认主机（TPO-2031）处于关机状态，否则将可能损坏本模块或主机。
*严禁自行打开此模块，如需打开调整校准时，应首先与我单位联系，以确定打开模块时需注意的事项。
4.1 压力测量使用压力测量时，按下图将本模块与主机（TPO-2031）连接：模块前面板T P O -2031后面板将要测量的压力输入到后面板“PRESS ”压力输入端口 (或外接传感器上)。
备自投装置调试报告
3.4闭锁条件检查
刚完成一次自投动作后。信号：“备投动作”、“备投闭锁”。
1DL、1ZKK和2DL、2ZKK均合上或均打开时，备自投无法进行自投。信号：“备投闭锁”、“开位异常”。
备用无压，即2PT电压低于整定值U3时，将不进行自投。信号“备投闭锁”、“备用无压”。该功能可根据需要进行投退。
交流伏安表 JD2-97G203 0.2级
试验负责人
试验人员
MFC2031-1型备自投装置调试报告
装置型号
MFC2031-1型
装置名称
备用电源自投装置
安装位置
380VⅢ段
生产厂家
阿城继电器厂
外观状况
良好
环境温度
27℃
试验日期
2010.8.17
页次
1/2
检验项目：
1、装置的外部检查。
检查回路是否符合装置设计要求，检查外部接线是否正确。
3.2充电条件检查:
当以下条件满足时，约10秒后备自投自动进入就绪状态：
1DL合，1ZKK合，2ZKK分，1PT电压正常，2PT电压正常。
检查结果：正确
3.3 动作过程检查:
1DL跳闸，备自投起动，先联跳1ZKK，确认其跳开后，合2DL和 2ZKK。
1ZKK跳闸，备自投起动，合2DL和2ZKK。
380V母线三相失压，电压低于整定值U2达整定延时时间T1后，备自投起动，先跳1ZKK，确认其跳开后再合2DL和2ZKK。
备自投起动后，在发出跳1ZKK命令约0.6s后，若1ZKK辅助接点信号未返回，装置将认为1ZKK拒动，为防止备用电源投入故障而不再发合2ZKK和2DL的命令。信号：“备投闭锁”、“开位异常”。
试验负责人
试验人员
PSP643U(-I型)说明书v1.1
国电南自DL/T 1075-2007 PSP 643U (-I型)备用电源自投装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSP 643U (-I型) 备用电源自投装置说明书编写审核批准V：1.10国电南京自动化股份有限公司2012 年7 月为保证安全、正确、高效地使用装置，请务必阅读以下重要信息：1.装置的安装调试应由专业人员进行；2.装置上电使用前请仔细阅读说明书。
应遵照国家和电力行业相关规程，并参照说明书对装置进行操作、调整和测试。
如有随机材料，相关部分以资料为准；3.装置上电前，应明确连线与正确示图相一致；4.装置应该可靠接地；5.装置施加的额定操作电压应该与铭牌上标记的一致；6.严禁无防护措施触摸电子器件，严禁带电插拔模件；7.接触装置端子，要防止电触击；8.如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有开入激励量。
否则，触及装置内部的带电部分，将可能造成人身伤害；9.对装置进行测试时，应使用可靠的测试仪；10.装置的运行参数和保护定值同样重要，应准确设定才能保证装置功能的正常运行；11.改变当前保护定值组将不可避免地要改变装置的运行状况，在改变前应谨慎，并按规程作校验；12.装置操作密码为：99。
●本说明书适用于PSP 643U备用电源自投装置V1.00(-I型)版本；●本说明书包含技术内容介绍。
●本说明书适用于PSP 643U备用电源自投装置V1.22I版本保护软件。
产品说明书版本修改记录表1098765432 V1.10 V1.11 V1.00 初始版本V1.0 2012/5序号说明书版本号修改摘要软件版本号修改日期* 技术支持：电话（025）51183073传真（025）51183077* 本说明书可能会被修改，请注意核对实际产品与说明书是否相符* 2012年5月第1版第1次印刷* 国电南自技术部监制目录1概述 (1)1.1 适用范围 (1)1.2 备投及保护功能配置 (1)1.3 测控功能配置 (1)1.4 性能特点 (1)2技术性能及指标 (2)2.1 额定电气参数 (2)2.2 主要技术性能及指标 (2)2.2.1 主要技术指标 (2)2.2.2 光纤以太网接口参数(选配) (2)2.2.3 通信接口 (3)2.3 绝缘和耐湿热性能 (3)2.4 电磁兼容性能 (3)2.5 机械性能 (4)2.6 环境大气条件 (4)3备投功能及保护原理 (5)3.1 方式一：分段（桥）开关备投 (5)3.2 方式2：进线备投 (7)3.3 方式3：变压器备投（冷备用或热备用） (9)3.4 方式4：方式1、2自适应方式 (10)3.5 方式5：均衡负荷母联备投 (12)3.6 方式六：母联或桥开关备投带小电源 (14)3.7 方式七：进线备投带小电源方式 (15)3.8 方式八：自适应扩大内桥接线 (16)3.9 保护功能 (20)3.10 TV断线 (21)4硬件结构说明 (22)4.1 面板端子和安装结构 (22)4.1.1 PSP 643U面板图 (22)4.1.2 PSP 643U背板图 (23)4.2 PSP 643U各模件说明 (23)4.2.1 通讯控制模件（CC） (23)4.2.2 交流模件（AC） (28)4.2.3 保护功能模件（CPU） (28)4.2.4 人机对话模件（MMI） (29)4.2.5 开入开出模件（DIO） (30)4.2.6 电源模件（POWER） (31)5定值整定说明 (32)5.1 保护定值清单及说明 (32)5.2 运行参数清单及说明 (34)5.3 软压板清单及说明 (35)6装置信息代码表 (36)6.1 事件信息表 (36)6.2 告警信息表 (36)6.3 软压板信息表 (38)6.4 遥信量信息表 (38)6.5 遥测量信息表 (40)6.6 遥控量信息表 (40)7订货须知 (42)1概述1.1适用范围PSP 643U备用电源自投装置是以典型电源自投方式为基本配置，同时集成了各种测量和控制功能的多功能装置，适用于智能化变电站。
电力备自投装置原理
《备自投装置》备自投装置由主变备自投、母联备自投和进线备自投组成。
①若正常运行时，一台主变带两段母线并列运行，另一台主变作为明备用，采用主变备自投。
②若正常运行时，每台主变各带一段母线，两主变互为暗备用，采用母联开关备自投。
③若正常运行时，主变带母线运行，两路电源进线作为明备用，两段母线均失压投两路电源进线，采用进线备自投。
一、#2主变备自投#1主变运行,#2主变备用,即1DL、2DL、5DL在合位，3DL、4DL在分位，当#1主变电源因故障或其它原因断开，2＃变备用电源自动投入，且只允许动作一次。
1、充电条件：a. 66千伏Ⅰ母、Ⅱ母均三相有压；b. 2DL、5DL在合位,4DL在分位；c.当检备用主变高压侧控制字投入时，高压侧220kV母线任意侧有压。
以上条件均满足，经备自投充电时间后充电完成。
2、放电条件：a.#2主变检修状态投入；b.4DL在合位；c.当检备用主变高压侧控制字投入时，220kV两段母线均无压, 经延时放电;d.手跳2DL或5DL；e. 5DL偷跳，母联5DL跳位未启动备自投时,且66kV Ⅱ母无压；f.其它外部闭锁信号（主变过流保护动作、母差保护动作）；g.2DL、4DL位置异常；h.I母或II母TV异常，经10s延时放电；i.#1主变拒跳；j.#2主变自投动作；k.主变互投硬压板退出；l.主变互投软压板退出。
上述任一条件满足立即放电。
3、动作过程：充电完成后，Ⅰ母、Ⅱ母均无压，高压侧任意母线有压，#1变低压侧无流，延时跳开#1变高、低压侧开关1DL和2DL，联切低压侧小电源线路。
确认2DL跳开后，经延时合上#2变高压侧开关3DL，再经延时合#2变低压侧开4DL。
设置“加速备投”投退控制字。
当充电完成后，#1变低压侧开关2DL跳开，Ⅰ母、Ⅱ母均无压，高压侧任意母线有压（检高压侧母线电压控制字投入），#1变低压侧无流，且加速备投控制字投入则延时Tjsbzt跳#1变高、低压侧开关1DL和2DL，确认2DL跳开后经Th2 延时合上#2变高压侧开关3DL，再经Th3延时合#2变低压侧开关4DL。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
e．大气压力：86~106Kpa
f．
2.7过载能力
a.交流电压回路：1.5倍额定电压，连续工作。
b.
c.直流电源回路：80%~115%额定电压，连续工作。
d.
5.装置软硬件
6.
3.1硬件简介
MFC2031-1型微机备自投装置为全微机型，交流采样，数字计算判断。其硬件系统构成见图1。
图1硬件系统示意图
PWR
电源插件，将DC220V或DC110V电压转换成+5V，±15V和+24V电源，供装置内部使用。插件内特制的电压延时电路能保证在装置上下电过程中不会引起误动作或误发信。
3.3软件介绍
3.3.1软件流程（示意图见图3）
图3软件流程示意图
软件系统模块主要有：
AD采样计算模块
外部开入量及键盘响应模块
2ZKK常开
备用段低压开关
21
1HJD常开
(与内部＋24V公共端短接)
22
1HJD常开
母线PT隔离开关
23
信号复归
(与内部＋24V公共端短接)
24
信号复归
25
后备失电投退
(与内部＋24V公共端短接)
26
后备失电投退
备用失电闭锁功能投退 断开投入
27
预留
(与内部＋24V公共端短接)
28
预留
7.3时钟同步信号
备用无压。当2PT电压低于整定值时，装置判备用无压。该功能可根据需要进行投退。
装置检测到母线1PT断线后。
装置自检出CPU等模块故障后。
“外部闭锁”接点闭合时。
1HJD（工作PT隔离开关）接点断开时。
装置在以上情况下，进入放电状态，不再响应起动命令，不能作自投。在排除故障或情况消失后装置将自动复归，重新充电进入就绪状态，准备下一次自投。
高跳（联跳自投）
工作电源进线开关1DL跳闸时，装置联跳1ZKK，确认其跳开后，当母线电压幅值低于残压整定值时发合2ZKK、2DL命令投上备用电源。
低跳
工作电源进线开关1ZKK跳闸时，当母线电压幅值低于残压整定值后，备自投装置发合2ZKK、2DL命令投上备用电源。
失压自投
当母线电压幅值低于备自投装置的母线失压整定值且时间超过失压延时整定值时，备自投装置跳1ZKK，确认其跳开后，当母线电压幅值低于残压整定值时发合2ZKK、2DL命令投上备用电源。
预留
48
49
装置失电
装置失去电源时接点闭合，空结点
50
装置在以下情况下发出“备投闭锁”中央信号：
1DL、1ZKK和2ZKK均合上或上电时均打开
备用无压。“后备失电投/退”投入，且2PT电压低于整定值时，装置判备用无压，并闭锁。
装置检测到母线1PT断线后。
装置自检出CPU等模块故障后。
“外部闭锁”接点闭合时。
2.4输出接点容量
a．跳合闸接点容量：DC220V，5A（接通）
b．
c．信号接点容量：DC220V，50W
d．
2.5电压测量准确度
a．刻度误差：不大于±1%
b．
c．温度变差：在工作环境温度下，不大于±1%
d．
e．综合误差：不大于±2%
f．
2.6工作大气条件
a．环境温度：-10~+50℃
b．
c．相对湿度：5~95%
U3
备用无压检定值。当备用电源电压低于该值时，装置将闭锁自投。
T（ms）
失压起动延时。当母线三相电压低于U2时间达T时，装置自行起动，跳开工作电源，投入备用电源。
13.背板端子说明
14.
7.1工作电源
端子号
端子定义
备注
1
工作电源 －
工作电源负
2
工作电源 ＋
工作电源正
53
大地
7.2开入接点
端子号
端子定义
5.11自检功能
装置的CPU、RAM、ROM、E2PROM和AD发生故障时，装置将闭锁告警。
5.12时钟
装置内部设有硬件实时时钟，以记录装置动作时间等。该时钟可以由面板操作或上位机系统进行校时，装置预留有GPS校时接口。
11.定值参数整定及说明
12.
装置有以下定值：
序号
整定值名称
单位
范围
缺省值
备注
1
9.校时
10.
11.密码设置
12.
13.异常报告
14.
15.版本
8.3 测量显示子菜单
装置将实时显示工作段Uab，Ubc，Uca，备用段Uac(或Uab)的值，该值为二次百分值，电压基准值为100V(如果外部取相电压，工作段Uab，Ubc，Uca代表Ua，Ub，Uc，基准值为57.74)，例如：Uab=90%，即表示Uab二次线电压值为90V。按“取消”键返回主菜单。
出口、信号处理模块
液晶显示模块
自检模块
7.备自投逻辑功能
8.
4.1备自投切换逻辑
典型低压系统接线图如下：Байду номын сангаас
图4典型低压厂用电源系统示意图
正常运行时，1DL合，1ZKK合，2ZKK分，2DL分（冷备用）或合（热备用）。工作电源电压取自1PT，备用电源电压取自2PT。1HJD为工作电源PT隔离开关。
根据启动方式可分为三种备自投切换
7
母线电压
母线Ua相电压
8
母线Ub相电压
9
母线Uc相电压
10
母线Un相电压
7.6现场总线
端子号
端子定义
备注
51
RS-485
485B
52
485A
15.
使用说明
16.
17. 8.1键盘简介
8.2主菜单
按“”“”键，可选择子菜单,按确认键进入子菜单。
1.测量显示
2.
3.定值设置
4.
5.试验
6.
7.追忆
8.
MFC2031-1型
微机备用电源自投装置
说 明 书
南京东大金智电气自动化有限公司
二00五年三月
本说明书不作为设计依据，本公司保留对产品更改的权利，实际以出厂图纸为准。
版本所有，请勿翻印、复印
版权：2 .2印刷：2006年3月
MFC2031-1型微机备用电源自投装置
说明书
1.装置简介
2.
MFC2031系列微机备用电源自投装置是在MFC2000系列微机厂用电快速切换装置的基础上研制而成的，在硬件和软件上，采用了MFC2000快切装置的成熟技术，结合备自投装置本身的技术要求，进行了相应的调整补充。
装置采用INTEL16位单片机，中文液晶显示菜单，性能优越，用户界面友好。装置具有完善的软硬件抗干扰措施，并具备485及RS232通信接口。
MFC2031-1型微机厂用低压备自投装置适用于发电厂低压厂用系统1个备用段（或备用进线）备1个工作段的场合，也可用于其它1备1场合。
3.主要技术参数
4.
2.1装置直流电源
装置内对重要操作如整定值修改、传动试验等均设密码锁功能，以防止误操作。对密码本身也具有修改功能。本装置出厂密码设置为0000，用户可以根据需要自行修改。
5.10通讯功能（软件选配）
本装置硬件预留有两个通信接口，一个是485接口，可接入DCS系统或其它上位机系统，进行数据交换；另一个是232接口，可直接插上便携式电脑，利用便携机上的专业应用软件进行参数设定或动作记录保存分析等。
Uab= 80.0%
Ubc= 80.0%
Uca= 80.0%
Ua= 80.0%
01-06-01
12:10:10
8．4 定值设置子菜单
所有整定参数均储存在E2PROM中，平时，E2PROM允许写入开关应拨向OFF，以免外界强干扰改写定值，需要修改定值时，将开关拨向ON，并输入软件密码。(操作开关必须在装置无电的状态下进行，该开关不可带电操作)具体步骤为：打开面板，将最左边CPU插件外侧的小开关拨向ON（下方）,按“”“”上下键可以选择，按“取消”键返回主菜单。当光标在数字键区域时，当连续按加减键时，数字可连续加减。定值输入完后必须按“确认”键确认，此时，合理定值将被写入装置的非易失ROM中，为保证可靠性，装置内部自动检查整定定值范围，越限定值将无法整定进装置。整定完所有的参数，重新检查无误后，将CPU板小开关拨回OFF。注意：修改定值时必须逐个定值确认。
7.4．2跳合闸输出
端子号
端子定义
备注
31
跳1DL+
工作段高压开关，暂未使用
32
跳1DL－
33
跳1ZKK +
工作段低压开关
34
跳1ZKK－
35
合2DL+
备用段高压开关
36
合2DL－
37
合2ZKK +
备用段低压开关
38
合2ZKK－
7.5交流量定义
端子号
端子定义
备注
3
预留
4
5
备用电压
备用Ua相电压
6
备用Uc(Ub、Un)相电压
KOUT
开入开出板。将来自控制屏台、保护回路和其它控制设备的开关量（空接点）隔离变换成电平量，供CPU板测量判断。另外，提供经光电隔离后的信号输出接点和装置开关电源+5V、±15V和+24V电压监视输出接点。
OUT
跳合闸出口板。将CPU发出的出口指令经逻辑组合后转换成出口继电器的动作信号。此插件与CPU板经光电隔离。共有4路出口。
5.3防拒跳功能
备自投起动后，在发出跳1ZKK命令约0.6s后，若1ZKK辅助接点信号未返回，装置将认为1ZKK拒动，为防止备用电源投入故障而不再发合2ZKK和2DL的命令。
5.4测量显示功能
