过程控制课程设计报告
过程控制工程课程设计报告书

过程控制工程课程设计任务书设计名称:扬子烯烃厂丁二烯装置控制模拟设计设计时间:2006.2.20~2006.3.10姓名:毛磊班级:自动化0201学号:05号南京工业大学自动化学院2006年3月1.课程设计内容:学习《过程控制工程》课程和下厂毕业实习2周后,在对扬子烯烃厂丁二烯装置的实际过程控制策略、实习环节的控制系统以及相应的组态软件有一定的认识和了解的基础上,针对扬子烯烃厂丁二烯装置,设计一个复杂控制系统(至少包含一个复杂回路和3-5个简单回路),并利用组态软件进行动态仿真设计,调节系统控制参数,使控制系统达到要求的控制效果。
1)独立完成设计任务,每个人根据下厂具体实习装置,确定自己的课程设计题目,每1-3人/组;2)选用一种组态软件(例如:采用力控组态软件)绘制系统工艺流程图;3)绘制控制系统原有的控制回路;4)利用下厂收集的实际数据和工艺要求,选择被控对象模型,利用组态软件,对控制系统进行组态;5)改进原有的控制回路,增加1-2个复杂回路,并进行组态;6)调节控制参数,使性能指标达到要求;7)写出设计工作小结。
对在完成以上设计过程所进行的有关步骤:如设计思想、指标论证、方案确定、参数计算、元器件选择、原理分析等作出说明,并对所完成的设计做出评价,对自己整个设计工作中经验教训,总结收获。
2. 进度安排(时间3周)1)第1周选用一种组态软件绘制系统工艺流程图;绘制控制系统原有的控制回路;2)第2周利用下厂收集的实际数据和工艺要求,选择被控对象模型,利用组态软件,对控制系统进行组态;3)第3周(1-3) 改进原有的控制回路,增加1-2个复杂回路,并进行组态;调节控制参数,使性能指标达到要求;4)第3周(4) 书写课程设计说明书5)第3周(5) 演示、答辩过程控制工程课程设计报告书课程设计名称:扬子烯烃厂丁二烯装置控制模拟设计设计时间:2006.2.20~2006.3.10姓名:毛磊班级:自动化0201学号:05号南京工业大学自动化学院2006年3月四、课程设计内容(包括:现场的实际过程控制策略、以及相应的组态软件介绍,针对具体被控对象,设计4-5个简单回路和至少包含一个复杂控制系统的控制策略,并利用组态软件进行动态仿真设计,调节系统控制参数,使控制系统达到要求的控制效果,写出设计说明书。
过程控制课程设计报告

过程控制课程设计报告设计题目:液氨蒸发器温度控制器设计学号:110210124姓名:王希进指导教师:谢玮信息与电气工程学院二零一四年十一月液氨蒸发器温度控制器设计1. 设计任务液氨蒸发器主、副对象的传递函数分别为:主、副扰动通道的传递函数分别为:试分别采用单回路控制和串级控制设计温度控制系统,具体要求如下:1) 分别进行控制方案设计,包括调节阀的选择、控制器参数整定,给出相应的 闭环系统原理图;2) 进行仿真实验,分别给出系统的跟踪性能和抗干扰性能(包括一次扰动和二 次扰动);3) 说明不同控制方案对系统的影响。
2. 整体方案设计2.1单回路控制系统选择液氨蒸发器是一个换热设备。
它是利用液氨的汽化需要吸收大量热量,以此 来冷却流经管内的被冷物料。
工业过程的输入变量有两类:控制变量和扰动变量。
其中,干扰时客观存在 的,它是影响系统平稳操作的因素,而操纵变量是克服干扰的影响,使控制系统 重新稳定运行的因素。
操纵变量的基本原则为:选择对所选定的被控变量影响较 大的输入变量作为操纵变量;在以上前提下,选择变化范围较大的输入变量作为 控制变量,以便易于控制;在前面的基础上选择对被控变量作用效应较快的输入 变量作为控制变量,使控制系统响应较快;液氨流量方便控制,且对温度的影响 较大,故选择液氨流量作为操纵变量。
2.2串级控制系统选择串级控制系统选择主变量时要遵循以下原则:在条件许可的情况下,首先应 尽量选择能直接反应控制目的的参数为主变量; 其次要选择与控制目的有某种单 值对应关系的间接单数作为主变量;所选的主变量必须有足够的变化灵敏度。
故在本系统中选择物料温度作为主变量。
G oi (s) 1 (20s 1)(30s 1) G 02 (s) 1 0.1se 0.2s 1 G f1(s) 10.2s 1 G f2(s) 1副回路的设计质量是保证发挥串级系统优点的关键。
副变量的选择应遵循以下原则:应使主要干扰和更多的干扰落入副回路;应使主、副对象的时间常数匹配;应考虑工艺上的合理性、可能性和经济型。
过程控制设计报告

星期二、三了解串级控制系统原理
星期四 、星期五设计串级控制系统
第二周
星期一、单回路系统仿真设计
星期二、串级系统仿真设计
星期三、单回路系统与串级系统性能比较
星期四、写说明书
星期五、上午:写说明书,整理资料
下午:交设计资料,答辩
参 考 文 献
过程控制与SIMULINK应用
湖南工程学院
课程设计
课程名称过程控制
课题名称串级控制系统仿真设计
专业
班级
学号
姓名
指导教师
200年月日
湖南工程学院
课程设计任务书
课程名称过程控制
课题串级控制系统仿真设计
专业班级
学生姓名
学号
指导老师
审批
任务书下达日期200年月日
任务完成日期200年月日
设计内容与设计要求
设计内容:
某隧道窑炉系统,考虑将燃烧室温度作为副变量,烧成温度为主变量,燃烧室温度为副变量的串级控制系统中主、副对象的传递函数分别为:
说 明 书 格 式
1.课程设计任务书
2.目录
3.系统总体方案选择与说明
4.结果与必要的调试说明
7.使用说明
8.程序清单
10、总结
11、参考文献
附录
附录A 系统原理图
附录B 程序清单
进 度 安 排
设计时间为两周
第一周
星期一、上午:布置课题任务,讲课及课题介绍
G01(s)=1/(30s+1)(3s+1);g02(s)=1/((10s+1)(s+1)^2);
主控制器采用比例积分控制,副控制器采用比例控制
设计要求:
过程控制的课程设计

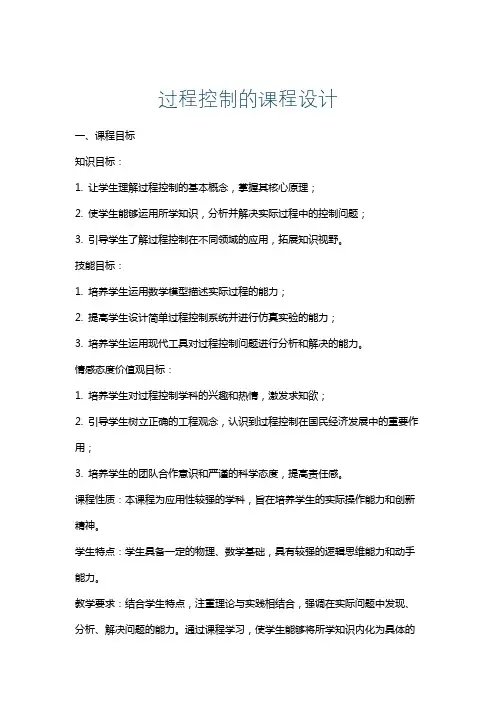

过程控制的课程设计一、课程目标知识目标:1. 让学生理解过程控制的基本概念,掌握其核心原理;2. 使学生能够运用所学知识,分析并解决实际过程中的控制问题;3. 引导学生了解过程控制在不同领域的应用,拓展知识视野。
技能目标:1. 培养学生运用数学模型描述实际过程的能力;2. 提高学生设计简单过程控制系统并进行仿真实验的能力;3. 培养学生运用现代工具对过程控制问题进行分析和解决的能力。
情感态度价值观目标:1. 培养学生对过程控制学科的兴趣和热情,激发求知欲;2. 引导学生树立正确的工程观念,认识到过程控制在国民经济发展中的重要作用;3. 培养学生的团队合作意识和严谨的科学态度,提高责任感。
课程性质:本课程为应用性较强的学科,旨在培养学生的实际操作能力和创新精神。
学生特点:学生具备一定的物理、数学基础,具有较强的逻辑思维能力和动手能力。
教学要求:结合学生特点,注重理论与实践相结合,强调在实际问题中发现、分析、解决问题的能力。
通过课程学习,使学生能够将所学知识内化为具体的学习成果,为后续相关课程的学习和实际工作打下坚实基础。
二、教学内容1. 过程控制基本概念:控制系统组成、开环与闭环控制、控制系统的性能指标;2. 数学模型描述:传递函数、状态空间表示、线性系统的特性;3. 过程控制原理:PID控制算法、超前-滞后校正、串并行控制;4. 过程控制系统设计:系统建模、控制器设计、系统仿真;5. 过程控制应用案例分析:工业生产过程、生物医学工程、环境监测等领域的应用实例;6. 现代过程控制技术:智能控制、网络控制、大数据在过程控制中的应用。
教学大纲安排:第一周:过程控制基本概念及性能指标;第二周:数学模型描述及传递函数;第三周:过程控制原理及PID控制算法;第四周:过程控制系统设计及建模;第五周:过程控制应用案例分析;第六周:现代过程控制技术及其发展趋势。
教学内容与教材关联性:教学内容紧密结合教材章节,涵盖教材中过程控制的核心知识,注重理论与实践相结合,以提高学生的实际应用能力。
过程控制系统课程设计报告报告实验报告1

过程控制系统课程设计报告报告实验报告成都理工大学工程技术学院《过程控制系统课程设计实验报告》名称:单容水箱液位过程控制班级:2011级自动化过程控制方向姓名:学号:目录前言一.过程控制概述 (2)二.THJ-2型高级过程控制实验装置 (3)三.系统组成与工作原理 (5)(一)外部组成 (5)(二)输入模块ICP-7033和ICP-7024模块 (5)(三)其它模块和功能 (8)四.调试过程 (9)(一)P调节 (9)(二)PI调节 (10)(三)PID调节 (11)五.心得体会 (13)前言现代高等教育对高校大学生的实际动手能力、创新能力以及专业技能等方面提出了很高的要求,工程实训中心的建设应紧紧围绕这一思想进行。
首先工程实训首先应面向学生主体群,建设一个有较宽适应面的基础训练基地。
通过对基础训练设施的集中投入,面向全校相关专业,形成一定的规模优势,建立科学规范的训练和管理方法,使训练对象获得机械、电子基本生产过程和生产工艺的认识,并具备一定的实践动手能力。
其次,工程实训的内容应一定程度地体现技术发展的时代特征。
为了适应现代化工业技术综合性和多学科交叉的特点,工程实训的内容应充分体现机与电结合、技术与非技术因素结合,贯穿计算机技术应用,以适应科学技术高速发展的要求。
应以一定的专项投入,建设多层次的综合训练基地,使不同的训练对象在获得对现代工业生产方式认识的同时,熟悉综合技术内容,初步建立起“大工程”的意识,受到工业工程和环境保护方面的训练,并具备一定的实用技能。
第三,以创新训练计划为主线,依靠必要的软硬件环境,建设创新教育基地。
以产品的设计、制造、控制乃至管理为载体,把对学生的创新意识和创新能力的培养,贯穿于问题的观测和判断、创造和评价、建模和设计、仿真和建造的整个过程中。
本次工程实践就是针对单容水箱液位进行恒高度控制通过调试,来熟悉THJ-2型高级过程控制实验装置。
通过本次工程实践,来熟悉工业过程控制的工作流程以及其控制原理。
过程控制课设报告

课程设计报告名称:过程控制院系:班级:学号:学生姓名:同组人:指导教师:设计周数: 1 成绩:一.课程设计总体目标通过该课程设计,使学生进一步掌握过程控制课程主要内容,深入理解过程控制系统的分析与综合。
要求学生:1.了解过程控制技术与系统设计与分析的关键技术;2.了解过程控制方案的组成;3.能够进行控制系统的设计与仿真及工程实现。
二.课程设计主要内容本课程设计是为实现生产过程自动化,应用图纸资料和文字资料来表达设计思想、实验室试验、现场工程实现方法。
设计分为两个阶段:1.设计前期工作(1)查阅资料:对被控对象动态特性进行分析;确定控制系统的被调量和调节量(2)确定自动化水平:自动控制范围、控制质量指标、报警设限及手自动切换水平(3)提出仪表选型原则:包括测量、变送、调节及执行仪表的选型2.设计工作(1)根据对被控对象进行的分析,确定系统自动控制结构,给出控制系统原理图;(2)根据确定控制设备和测量取样点和调节机构,绘制控制系统工艺流程图(PID图);(3)根据确定的自动化水平和系统功能,选择控制仪表,完成控制系统SAMA图(包括系统功能图和系统逻辑图);(4)对所设计的系统进行仿真试验并进行系统整定(5)编写设计报告(说明书)。
三.设计正文:1.主汽温串级控制系统的基本任务和要求锅炉过热蒸汽温度是影响机组生产过程安全性和经济性的重要参数。
现代锅炉的过热器是在高温、高压的条件下工作的,过热器出口的过热蒸汽温度是机组整个汽水行程中工质温度的最高点,也是金属壁温的最高处。
过热器采用的是耐高温高压的合金刚材料,过热器正常运行的温度已接近材料所允许的最高温度。
如果过热蒸汽温度过高,容易损坏过热器,也会使蒸汽管道、汽轮机内某些零部件产生过大的热膨胀而毁坏,影响机组的安全运行。
如果过热蒸汽温度过低,将会降低机组的热效率,一般蒸汽温度降低5-10℃,热效率约降低1%,不仅增加燃料的消耗量,浪费能源,而且还将使汽轮机最后几级的蒸汽湿度增加,加速汽轮机叶片的水蚀。
过程控制系统课程设计报告

~过程控制系统课程设计报告·题目:温度控制系统设计姓名:学号:班级:指导教师:`)温度控制系统设计一、设计任务设计电热水壶度控制系统方案,使系统满足85度至95度热饮需要。
二、预期实现目标通过按键设定温度,使系统水温最终稳定在设定温度,达到控制目标。
(三、设计方案(一)系统数学模型的建立要分析一个系统的动态特性,首要的工作就是建立合理、适用的数学模型,这也是控制系统分析过程中最为重要的内容。
数学模型时所研究系统的动态特性的数学表达式,或者更具体的说,是系统输入作用与输出作用之间的数学关系。
在本系统中,被控量是温度。
被控对象是由不锈钢水壶、2Kw电加热丝组成的电热壶。
在实验室,给水壶注入一定量的水,将温度传感器放入水中,以最大功率加热水壶,每隔30s采样一次系统温度,记录温度值。
在整个实验过程中,水量是不变的。
经过试验,得到下表所示的时间-温度表:表1 采样时间和对应的温度值采样时间t 8 》910 11 12 13 温度值℃64·7279869398以采样时间和对应的温度值在坐标轴上绘制时间-温度曲线,得到图1所示的曲线: <图1 时间-温度曲线采用实验法——阶跃响应曲线法对温箱系统进行建模。
将被控过程的输入量作一阶跃变化,同时记录其输出量随时间而变化的曲线,称为阶跃响应曲线。
从上图可以看出输出温度值的变化规律与带延迟的一阶惯性环节的阶跃曲线相似。
因此我们选用()1ske G s Ts τ-=+(式中:k 为放大系数;T 为过程时间常数;τ为纯滞后时间)作为内胆温度系统的数学模型结构。
(1)k 的求法:k 可以用下式求得:()(0)y y k x ∞-=(x :输入的阶跃信号幅值)](2)过程时间常数T 和滞后时间τ可用两点法求得:T=)](1ln[)](1ln[2*1*12t y t y t t ---- τ=)](1ln[)](1ln[)](1ln[)](1ln[2*1*2*11*2t y t y t y t t y t ------ 选取系统终值100℃,t 1=90s ,对应)(1*t y =,t 2=300s ,对应)(2*t y =得到K=,T=, τ=系统开环传递函数:K=11388.0+S^(二)基于MATLAB 的PID 仿真(1)PID 控制算法目前大部分温度控制器还是采用PID 控制算法,PID 控制是比例—积分—微分控制,PID 控制是最早发展起来的、应用领域至今仍然广泛的控制策略之一。
华北电力大学过程控制课设报告

课程设计(综合实验)报告( 2014 -- 2015 年度第2学期)名称:过程控制技术与系统课程设计题目:汽包锅炉三冲量给水控制系统设计院系: 控制与计算机工程学院班级: 自动化学号:学生姓名:指导教师:设计周数:一周成绩:日期:年月日一、控制系统的基本任务和要求汽包水位是工业蒸汽锅炉安全、稳定运行的重要指标,水位过高会导致蒸汽带水进入过热器,并在过热管内结垢,影响传热效率,严重的将引起过热器爆管;水位过低又将破坏部分水冷壁的水循环引起水冷壁局部过热而爆管。
高性能的锅炉产生的蒸汽流量很大,而汽包的体积相对来说较小,水位的时间常数很小。
大容量锅炉若给水不及时,数秒之内就可能达到危险水位,所以锅炉汽包水位的控制显得非常重要。
因此,必须采取有效、精确的自动调节,严格控制汽包水位在规定范围内。
影响汽包水位变化的因素很多,如燃煤量、给水量和蒸汽流量。
燃煤量对水位变化的影响是比较缓慢的,容易克服。
因此,主要考虑给水量和蒸汽流量对水位的影响。
本设计的主要任务即是保证给水流量W和主蒸汽流量D保持平衡,维持汽包水位H在较小范围内波动。
二、被控对象动态特性分析做各种主要影响因素的阶跃扰动,记录并分析汽包水位的响应曲线1)给水扰动Simulink中系统连接图如下:运行结果如下:由被控对象在给水量扰动下的水位阶跃响应曲线,可以看出该被控对象无自平衡能力,且有较大的迟延,可近似的看作积分环节和迟延环节的串联,因此应采用串级控制,将给水流量的扰动消除在采用带比例作用的副调节回路中,以保证系统的稳定性。
2)蒸汽流量扰动Simulink中系统连接图如下:运行结果如下:由仿真结果看出对象在蒸发量D扰动下,水位阶跃反应曲线有一段上升的过程,表现有“虚假水位”现象,(出现虚假水位现象的原因:当负荷突然增加,蒸汽流量增加,汽包的压强变小,导致水气化,导致水位升高,同样的,当负荷突然减小,蒸汽流量减小,汽包的压强变大,导致水中气泡液化,水位降低,这两种情况都会出现虚假水位现象。
过程控制系统课程设计报告

过程控制系统课程设计报告题目:温度控制系统设计姓名:学号:班级:指导教师:温度控制系统设计一、设计任务设计电热水壶度控制系统方案,使系统满足85度至95度热饮需要。
二、预期实现目标通过按键设定温度,使系统水温最终稳定在设定温度,达到控制目标。
三、设计方案(一)系统数学模型的建立要分析一个系统的动态特性,首要的工作就是建立合理、适用的数学模型,这也是控制系统分析过程中最为重要的内容。
数学模型时所研究系统的动态特性的数学表达式,或者更具体的说,是系统输入作用与输出作用之间的数学关系。
在本系统中,被控量是温度。
被控对象是由不锈钢水壶、2Kw电加热丝组成的电热壶。
在实验室,给水壶注入一定量的水,将温度传感器放入水中,以最大功率加热水壶,每隔30s采样一次系统温度,记录温度值。
在整个实验过程中,水量是不变的。
经过试验,得到下表所示的时间-温度表:表1 采样时间和对应的温度值以采样时间和对应的温度值在坐标轴上绘制时间-温度曲线,得到图1所示的曲线:图1 时间-温度曲线采用实验法——阶跃响应曲线法对温箱系统进行建模。
将被控过程的输入量作一阶跃变化,同时记录其输出量随时间而变化的曲线,称为阶跃响应曲线。
从上图可以看出输出温度值的变化规律与带延迟的一阶惯性环节的阶跃曲线相似。
因此我们选用()1ske G s Ts τ-=+(式中:k 为放大系数;T 为过程时间常数;τ为纯滞后时间)作为内胆温度系统的数学模型结构。
(1)k 的求法:k 可以用下式求得:()(0)y y k x ∞-=(x :输入的阶跃信号幅值)(2)过程时间常数T 和滞后时间τ可用两点法求得:T=)](1ln[)](1ln[2*1*12t y t y t t ----τ=)](1ln[)](1ln[)](1ln[)](1ln[2*1*2*11*2t y t y t y t t y t ------选取系统终值100℃,t 1=90s ,对应)(1*t y =0.36,t 2=300s ,对应)(2*t y =0.86得到K=0.8,T=138.1, τ=28.3系统开环传递函数:K=11388.0+S(二)基于MATLAB 的PID 仿真(1)PID 控制算法目前大部分温度控制器还是采用PID 控制算法,PID 控制是比例—积分—微分控制,PID 控制是最早发展起来的、应用领域至今仍然广泛的控制策略之一。
过程控制课程设计报告书.甘

目录一、概述-----------------------------------------------------------------------2 1.1工业锅炉概述----------------------------------------------------------------2 1.2国内工业锅炉发展状况--------------------------------------------------------2 1.3国外工业锅炉发展状况--------------------------------------------------------2 1.4工业锅炉的调节任务----------------------------------------------------------2 二、工业锅炉控制系统的基本任务和要求--------------------------------------------3 2.1给水控制系统----------------------------------------------------------------3 2.2过热蒸汽温度的调节系统------------------------------------------------------3 2.3燃烧调节系统----------------------------------------------------------------3 2.4锅炉的主要设计参数----------------------------------------------------------4 三、工业锅炉自动控制系统方案的设计----------------------------------------------4 3.1给水控制系统----------------------------------------------------------------4 3.1.1 锅炉汽包给水控制对象的特点3.1.2锅炉汽包给水控制对象的动态特性3.1.3测量给水控制系统仪表的选择3.1.4给水控制系统的设计3.1.5给水控制系统的工作原理及SAMA图3.2过热蒸汽温度的调节系统-----------------------------------------------------10 3.2.1过热蒸汽温度的调节系统对象的动态特性3.2.2测量过热蒸汽温度仪表的选择3.2.3过热蒸汽温度的调节系统的设计3.2.4过热蒸汽温度串级控制系统的工作原理3.3燃烧调节系统---------------------------------------------------------------12 3.3.1燃烧调节系统的对象动态特性3.3.2测量燃烧调节系统仪表的选择3.3.3燃烧调节系统的设计3.3.4燃烧控制系统的工作原理及炉膛负压子系统的SAMA图四、锅炉的报警系统-------------------------------------------------------------17五、工业锅炉热工控制系统流程图-------------------------------------------------17六、设计小结-------------------------------------------------------------------18七、参考文献-------------------------------------------------------------------18八、附页-----------------------------------------------------------------------19一、概述1.1工业锅炉概述锅炉由汽锅和炉子组成。
过程控制课程设计报告

过程控制课程设计报告一、课程设计目的:1.熟识并娴熟掌控组态王软件;2.通过组态王软件的运用,进一步掌控了解过程掌握理论基础知识;3.了解典型工业生产过程(锅炉设备)的工艺流程和掌握要求;4.加强对课堂理论知识的理解与综合应用技能,提高解决实际工程问题的技能;5.培育自主查找资料、收索信息的技能以及实践动手技能与合作精神。
二、组态王简介:“组态王”是运行于 Microsoft Windows 200/NT4.0.*P 中文平台的中文界面软件,充分利用了 windows 图形功能完备、界面全都性好、易学易用的特点,并且采纳了多线程。
COM 组件等新技术,实现了实时多任务,软件运行稳定牢靠。
“组态王”软件包括由工程浏览器(TouchE*plorer) 、工程管理器 (Proj-Manager)和画面运行系统〔TouchVew〕三大部分组成。
在工程阅览中可以查看工程的各个组成部分,也可以完成数据库构造、定义外部设备等工作;工程管理器中内嵌了画面管理系统,用于新工程的创建和已有工程的管理。
画面的开发和运行由工程阅览器调用画面制作系统 touchMak 和运行系统 touchVew 来完成。
三、锅炉设备的的掌握原理及工艺流程:锅炉是过程工业中不可缺少的动力设备,它所产生的蒸汽不仅能够为蒸馏、化学反应、干燥、蒸发等过程提供热源,而且,还可以作为风机、压缩机、泵类驱动透平的动力源。
随着石油化学工业生产规模不断强化,生产设备不断革新,作为全厂动力和热源的锅炉,亦向着大容量、高参数、高效率方向进展。
为确保安全,稳定生产,对锅炉设备的自动掌握就显得非常重要。
为实现调整任务,将锅炉设备掌握划分为假设干个掌握系统,主要掌握系统有:〔1〕给水自动掌握系统〔即锅炉汽包水位的掌握〕操纵变量是给水流量,它主要考虑汽包内部的物料平衡,使给水量适应蒸汽量,维持汽包中水位在工艺允许范围内。
维持汽包中水位在给定范围内是保证锅炉、汽轮机安全运行的须要条件,使锅炉正常运行的主要标识之一。
过程控制系统课程设计报告

1.概述课程设计的目的了解具体过程控制系统设计的基本步骤和方法,加深对过程控制系统基本原理的理解和对S7-300PLC与S7-200PLC编程的实际应用能力,培养运用WINCC组态软件和计算机设计过程控制系统的实际能力。
课程设计的内容用S7-300PLC与S7-200PLC主-从站进行单回路流量过程控制。
要实现的目标(1)明确控制要求,设计出系统结构图、方框图、电气接线图、程序流程图等。
(2)S7-200PLC从站程序设计①采用模块程序设计,控制程序包括主程序OB1、子程序SBR_0和中断程序INT_0。
②流量给定700升。
③采用定时中断SMB35,来调用流量采样定时中断程序INT_0,把实时检测的管路流量反馈到S7-200PLC的模拟量输入口,与流量给定量进行比较算出误差e。
④采用指令系统中的PID控制算法,整定好PID参数,计算出的实时控制量通过S7-200PLC的模拟量输出口输出,来控制电动执行器和阀门的开度。
⑤所有信号要转换为4-20mACD信号,并与流量物理量0-2500升建立对应关系。
⑥采用状态表进行各变量的监视与修改,系统有启动、停止按钮操作功能。
(3)S7-300PLC主站程序设计①要求采用SFC14和SFC15指令进行主-从站的数据交换,通过S7-300PLC 主站进行写操作(如系统启动/停止等),并能读取S7-200PLC从站的参数;S7-200PLC能接受S7-300PLC主站的指令;实现主-从站读/写(接收/发送)操作。
(4)性能指标要求无超调量,稳态误差为3%,加随机扰动能克服掉。
(5)上位监控要求:采用WINCC上位监控软件,设计出单回路流量一阶的上位监控系统,包括建立通讯,数据变库组态、工艺图形组态、数据组态与显示、趋势组态与显示、报表组态与显示等功能。
