恒温恒湿机操作说明书

恒温恒湿机操作规程

恒温恒湿机操作规程1.开机准备：(1)检查设备周围环境是否干净整洁，无杂物堆放。

(2)检查电源插座是否可靠，接地是否良好。

(3)检查设备的水位是否足够，需时常更换或添加纯净水。

(4)打开设备面板，检查内部温湿度传感器是否正常。

2.设定温湿度参数：(1)打开控制面板，选择恒温恒湿模式。

(2)根据实际需求，设定所需要的温度和湿度值。

(3)确定设定参数后，按确认键保存设定值。

3.开机运行：(1)按下电源开关，启动恒温恒湿机。

(2)设备启动后会进行自检，确保各功能正常。

(3)设备开始工作后，可以根据需要进行监控和调整设定参数。

4.运行监控：(1)定期检查设备运行状态，确保温湿度控制良好。

(2)注意观察设备内部温湿度显示，如果有异常情况，及时进行处理。

(3)注意观察设备排水情况，及时清理或更换水箱。

5.设备保养：(1)定期清理设备外部和内部的杂物和灰尘。

(2)定期检查设备的电源线、传感器、压缩机等部件，确保无异常。

(3)长时间不使用时，需要切断电源，并拔下电源插头。

6.紧急处理：(1)如果设备出现异常报警或故障，首先应立即切断电源。

(2)然后仔细检查设备，查找故障原因。

(3)如果无法解决故障，应询问专业人员进行维修。

7.安全注意事项：(1)在操作设备时，要戴上防护手套和口罩，避免受到伤害。

(2)不要将易燃、易爆物品放置在设备附近，防止发生火灾及其他危险情况。

(3)避免设备长时间在高湿度环境下运行，可以适当休息降温。

(4)禁止未经授权人员操作设备，以免引起意外。

恒温恒湿机操作及保养作业说明

※相关文件记录： 1.仪器点检记录表：
中并在此环境中存放60分钟，在30分钟内转换到20℃，60%RH的环境中，做10个循环，则试验条件如下：
※判定标准： 1.测试委托方有附带的随单标准时，
依照随单标准进行判定；若无，则依
照产品对应的《产品规格书》判定
5.如上设置完成后点击“程式”后点击“循环”，在9中选择为所设置的程式编号，全部循环设置为10，连接设置为0，其余不设；设定程式编号后点击“程式”，返回上一界面，点击“全部循环”，设定循环次数；点击“连接”，可设定程式运行完成后继续运行的程式；
恒温恒湿机作业指导书
文件名称
恒温恒湿机操作及保养作业说明
操作说明
1.检查仪器线路是否连接正常，排水管是否连接妥当；
总电源开关，位于试验箱后面
开启电源开关
出现
操作
主界面
1
2.打开总电源开关，开启电源开关，待机器自检后出现操作主界面；
文件编号版本
发行日期页码
检测范围
第1页
共1页
产品环境试验
3.试验箱内外的清洁；
1次/日
4.散热排风口清洁；
1次/周
10
6
5.储水箱清洁；
1次/周
11
2
8 6.配电室与水回流室内部清洁。
12
13
1次/周
4.若需程式运行，选择2程式设定，再选择6程式编辑，设定8中的内容，举例说明（例--在20℃，60%RH的环境中存放60分钟，在30分钟内转换到45℃，75%RH的环境
【作业要点】
※注意事项： 1.开关箱门时，请不要握持手柄以外的部分，以免手指夹伤； 2.试验箱内不要装入会发生飞散的试样； 3.禁止投入可燃性.爆炸.腐蚀.挥发性物质； 4.如果在试验刚刚结束的状态下打开门，将会有高温（低温）空气喷出，发生危险； 5.仪器出现故障及时联系相关品质工线波形选择10画面设定；对界

恒温恒湿全自动控制仪操作规程

恒温恒湿全自动控制仪操作规程恒温恒湿全自动控制仪操作规程一、前言恒温恒湿全自动控制仪是一种先进的仪器设备，它具有恒定温度、恒定湿度等多种自动控制功能，可广泛用于制药、食品、化工、纺织等行业以及科研、实验室等领域中。

为了保证仪器的正常使用和提高工作效率，我们需要按照以下操作规程进行正确的使用和维护。

二、基本操作1、开机操作将仪器插头插入电源插座，然后打开电源开关，并按下仪器面板上的开机按钮。

此时，仪器将开始进行自检程序。

只有当仪器面板上的所有指示灯都亮起来，屏幕显示正常后，才能进行后续操作。

2、设置参数按照实际需要，将温度和湿度参数分别设置为所需要的数值。

具体操作如下：点击屏幕上的“温度设置”或“湿度设置”按钮，然后通过旋转仪器面板上的旋钮来调整数值。

在设置完成后，点击“确认”按钮即可保存设置。

3、开始运行设置完成后，点击仪器面板上的“运行”按钮来启动仪器。

此时，仪器将开始工作，自动控制温湿度并记录相关数据。

在运行过程中，我们需要根据实际需要进行监控和调整参数，以确保仪器的正常运行。

4、停止运行一旦工作完成或需要停止运行时，点击仪器面板上的“停止”按钮即可。

此时，仪器将停止工作并保留最后的温湿度数据。

在关机前，我们需要将仪器内外相关部位进行彻底清洁和消毒，并将温度和湿度参数设置为默认值。

三、注意事项1、该设备需要工作在通风、无尘、低烟粉尘、无腐蚀性和无高温等环境下。

2、设备需要定期进行清洁和消毒，以确保其正常运行和使用寿命。

3、在操作设备时，需要穿戴好相关防护用品，以确保人员安全和健康。

4、在设备的使用过程中，严禁拆卸或改动设备内部结构和电路，以免影响设备正常使用。

5、在设备故障时，不要私自修理，需要寻求专业技术支持和维修。

6、设备需要定期进行校准和维护，以确保精确度和可靠性。

四、总结恒温恒湿全自动控制仪是一种极其重要的实验室设备，它可以提高实验室的工作效率和数据准确性。

在使用该设备时，我们需要按照操作规程来进行正确操作和维护，以确保设备的正常运行和使用寿命。

恒温恒湿操作说明

可编程恒温恒湿控制器操作手册目录1 安全指示(注意)事项 (1)2 操作与设定 (2)2.1 基本运行流程图 (2)2.2 参数(PARAMETER)设定方法 (3)2.2.1 设定键及设定值的有效性 (4)2.2.2 设定值输入方法 (4)3. 运行状态设定 (5)3.1 主画面 (5)3.2 定值(FIX)运行 (6)3.2.1 定值(FIX)停止画面 (6)3.2.2 定值(FIX)运行第1画面 (8)3.2.3 定值(FIX)运行第2画面 (9)3.2.4 定值(FIX)运行第3画面 (10)3.2.5 定值(FIX)试验结束画面 (11)3.3 程式(PROGRAM)运行 (12)3.3.1 程式(PROGRAM)停止画面 (12)3.3.2 程式(PROGRAM)运行第1画面 (13)3.3.3 程式(PROGRAM)运行第2画面 (14)3.3.4 程式(PROGRAM)运行第3画面 (15)3.3.5 程式(PROGRAM)试验结束画面 (16)4. 运行相关操作设定 (17)4.1操作设置第一画面 (17)4.2操作设置第二画面 (17)4.3锁定设置 (18)5. 程式组设定 (19)5.1 程式编辑设定 (20)5.2程式循環设定 (24)5.3 档案管理 (25)5.4 周期设置 (26)5.5 待机设置 (27)5.6 实验名称设定 (28)6. 历史曲线 (29)7 画面显示设定 (30)7.1 画面显示设定 (30)7.2 DI 故障发生记录查看 (31)8 时间设定 (32)9 通信故障 (33)1 安全指示(注意)事项非常感谢您购买本公司恒温·恒湿程式控制器。

本操作说明书叙述本产品操作方法如下。

(A) 请将本操作说明书提供给最终使用人员，放在随时可查阅的地方，以便随时查阅。

(B) 请仔细阅读本操作说明书之后再使用本产品。

(C) 本操作说明书详细说明了产品的各种功能，对操作说明书以外的事项不予保证。

恒温恒湿试验仪器操作手册

恒温恒湿试验仪器操作手册目标本文档旨在提供有关恒温恒湿试验仪器的操作指南，以帮助用户正确、高效地使用该设备。

1. 引言恒温恒湿试验仪器用于模拟不同环境条件下的温度和湿度，以检测产品在这些条件下的性能和可靠性。

本操作手册将介绍如何正确操作恒温恒湿试验仪器。

2. 设备概述恒温恒湿试验仪器由以下主要部件组成：- 控制面板：用于设置和调节温度和湿度参数。

- 内腔：用于放置待测试产品的测试区域。

- 传感器：用于监测和测量内腔内的温度和湿度。

- 水箱：用于提供和调节试验室中的水分。

3. 操作流程请按照以下步骤正确操作恒温恒湿试验仪器：1. 开启电源并确保设备已经连接到稳定的电源供应。

2. 打开设备的控制面板。

3. 选择所需的温度和湿度参数，并进行设置。

根据产品要求和试验目的，选择合适的温湿度范围。

4. 将待测试产品放置到内腔中，并确保产品与传感器之间的距离足够，以保证准确的温湿度测量。

5. 关闭内腔门，并确保门口密封严密。

6. 确认设备的工作状态，包括温度和湿度参数。

7. 开始试验，并持续监测和记录试验过程中的温度和湿度变化。

8. 完成试验后，关闭设备并将产品取出。

4. 注意事项- 在操作设备前，请确保已阅读并理解本操作手册。

- 在设置温度和湿度参数前，请根据产品要求和试验目的进行合理的选择。

- 在打开和关闭设备时，需轻柔操作，以免造成损坏或误操作。

- 在试验过程中，注意监测内腔的温湿度变化，并及时采取措施调整。

- 使用恒温恒湿试验仪器时，请遵守相关安全操作规范，确保操作人员和设备的安全。

- 如有任何疑问或问题，请及时联系设备供应商或技术支持人员。

5. 总结本操作手册介绍了恒温恒湿试验仪器的基本操作流程和注意事项。

正确操作设备可以确保试验结果的准确性和可靠性，同时保护设备和操作人员的安全。

请在使用设备前详细阅读本手册，并遵循相关指示进行操作。

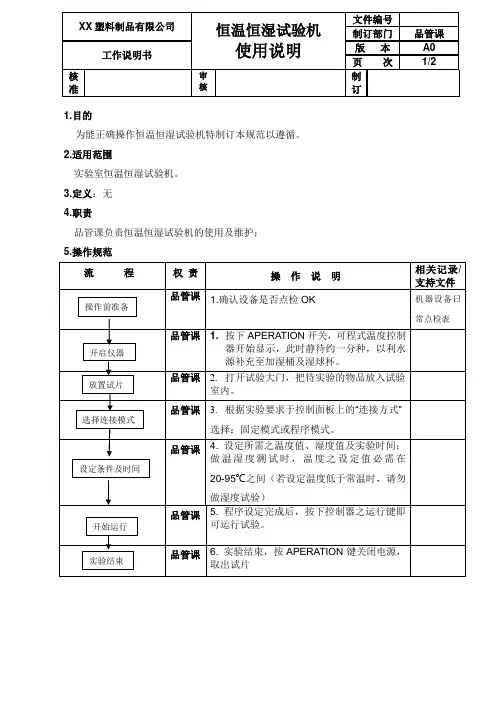

恒温恒湿试验机使用说明

1.目的
为能正确操作恒温恒湿试验机特制订本规范以遵循。
2.适用范围
实验室恒温恒湿试验机。
3.定义：无
4.职责
品管课负责恒温恒湿试验机的使用及维护；
5.操作规范
流程
权责
操作说明
相关记录/支持文件
品管课
1.确认设备是否点检OK
机器设备日常点检表
品管课
1.按下APERATION开关，可程式温度控制器开始显示，此时静待约一分种，以利水源补充至加湿桶及湿球杯。
品管课
6.实验结束，按APERATION键关闭电源，取出试片
XX塑料制品有限公司
恒温恒湿试验机
使用说明
文件编号
制订部门
品管课
工作说明书
版本Leabharlann A0页次2/26.相关文件：
无
7.相关表单：
机器设备日常点检表
8.附件：
无
发对行象
□总经理□副总经理□制造部□品管课
□管理部□技术部□营销部□产销部
发
文
日期
2018年10月16日
字号
NO
修订日期
修订履历
发文日期字号
品管课
2.打开试验大门，把待实验的物品放入试验
室内。
品管课
3.根据实验要求于控制面板上的“连接方式”
选择：固定模式或程序模式。
品管课
4.设定所需之温度值、湿度值及实验时间；做温湿度测试时，温度之设定值必需在20-95℃之间（若设定温度低于常温时，请勿做湿度试验）
品管课
5.程序设定完成后，按下控制器之运行键即可运行试验。

恒温恒湿试验设备的使用说明书

恒温恒湿试验设备的使用说明书使用说明书恒温恒湿试验设备[注：以下内容为使用说明书，请使用者按照说明书的步骤进行设备操作。

]1. 设备概述恒温恒湿试验设备是一种用于模拟不同温度和湿度条件下的环境试验设备。

它主要由温度控制系统、湿度控制系统、循环风系统和操作控制系统组成。

该设备广泛应用于电子产品、汽车零部件、食品包装等行业，用于产品质量的测试和验证。

2. 设备特点- 温度控制精度高：该设备采用先进的温度控制技术，能够精确控制试验室的温度在设定范围内，并且温度均匀分布。

- 湿度控制稳定：湿度控制系统采用先进的湿度传感器和加湿技术，能够精确控制试验室的湿度在设定范围内，并保持相对稳定。

- 循环风系统：设备配备有强力循环风系统，能够保证试验室内空气的均匀循环，避免温度或湿度的不均匀分布。

- 操作简便：设备配备了直观的操作面板和友好的用户界面，方便用户进行设备的操作和监控。

- 安全可靠：设备采用了多重安全保护措施，包括过温保护、漏电保护等，确保设备的安全可靠运行。

3. 设备操作步骤步骤一：设备准备1. 将恒温恒湿试验设备放置在平稳的场地上，并确保周围空气流通良好。

2. 连接电源线并接通电源。

3. 打开设备的主电源开关，待设备的各个指示灯均正常亮起后，设备即处于待机状态。

步骤二：设备设置1. 按下电源按钮，设备启动。

2. 在操作面板上选择所需的温度和湿度设定值，并按下确认键。

3. 设备会自动启动温度和湿度控制系统，开始调节试验室的温度和湿度。

步骤三：开始试验1. 将待测试的样品放置在试验室内，并确保样品与设备的风口没有遮挡物。

2. 按下启动按钮，设备开始进行恒温恒湿的试验。

3. 在试验过程中，可以通过操作面板上的显示和控制功能来实时监测和调整试验室的温度和湿度。

4. 完成试验后，按下停止按钮，设备停止试验并自动进入待机状态。

4. 注意事项- 在使用设备前，请先阅读设备的使用说明书，并按照说明进行操作。

- 设备是高精度的试验设备，请避免使用过程中的剧烈振动和碰撞。

恒温恒湿房使用指南

恒温恒湿房使用指南
恒温恒湿房使用指南如下：
1.开关机流程:设定恒温恒湿箱内的温度达到设定温度并保持恒定1小时后，开始湿度设定，否则温度变化会导致湿度大幅波动。

2.加湿器使用：请打开加湿器，如果你不用它，请关闭它。

3.湿度控制：使用加湿器时，首先顺时针旋转加湿器喷雾控制旋钮以限制位置。

如果要求湿度为85%,先设置为80%,当湿度超调量开始回落时再第二次设置为85%,以减少湿度超调量。

4.调节除湿：在恒温恒湿箱，使用高湿度时如果湿度达不到，可以通过调节加湿器控制旋钮来解决。

5.降低湿度：如果需要从高湿度降到低湿度，使用前打开箱门，放出湿气，检查箱底的水槽。

让柜内的湿度降到环境湿度，然后关上柜门，这样可以缩短降低湿度的时间。

6.调节温度：在低温低湿状态下，如果设定温度升高，应先关闭加湿器开关，再升高湿度设定显示加湿状态。

恒温恒湿操作说明(中英文)

目录
一.产品名称
二.应用产业
三.产品介绍
四.型号
五.机器尺寸
六.温湿度范围
七.升降温速度
八.机器精度
九.温湿度控制能力范围图
十.机械板金结构及材质
十一.控制系统
十二.加热加湿系统
十三.送风循环系统
十四.冷冻系统
十五.配件
十六.提供档案
十七.使用环境
十八.机器要求设备
十九.售后服务承诺
二十.机器安装场所及安装方法机器二十一.电源配置及安装方法
二十二.使用前注意事项
二十三.运转程序
二十四.运转注意事项
二十五.保养注意事项及方法
二十六.故障实例。

恒温恒湿器的使用说明书

恒温恒湿器的使用说明书欢迎使用恒温恒湿器！本说明书将详细介绍如何正确使用恒温恒湿器，以确保您能充分享受到其提供的舒适环境。

1. 前言恒温恒湿器是一种先进的空气调节设备，能够通过调节室内温度和湿度来改善居住环境。

它既适用于家庭使用，也可广泛应用于办公场所、实验室等各种环境。

2. 功能特点- 恒温功能：恒温恒湿器能够自动监测室内温度，并根据预设值进行调节，确保室内温度始终保持在舒适范围内。

- 恒湿功能：恒温恒湿器可根据室内湿度情况自动调节，保持湿度在适宜的水平，有效防止空气干燥或潮湿。

- 智能控制：恒温恒湿器配备先进的智能控制系统，可根据实际使用条件进行智能调整，提供更加精确的温湿度控制。

3. 使用准备在开始使用恒温恒湿器之前，请确保已经完成以下准备工作：- 将恒温恒湿器放置在水平稳固的表面上，确保通风良好。

- 确保电源接口符合恒温恒湿器的电压要求，并接入可靠的电源插座。

- 打开装置上方的水箱盖，准备加入适量的水。

4. 操作步骤4.1 开机将插头插入电源插座，打开恒温恒湿器的电源开关，设备将开始运行。

此时，屏幕将显示当前的温湿度信息。

4.2 设置温度按下设备控制面板上的温度调节按钮，调整所需的恒温温度。

温度调节范围为18℃至30℃。

设备将自动调节室内温度，使其保持在您设置的目标温度。

4.3 设置湿度按下设备控制面板上的湿度调节按钮，调整所需的湿度程度。

湿度调节范围为30%至70%。

恒温恒湿器将根据您的设定，自动调节湿度以达到舒适的居住环境。

4.4 定时功能如需使用定时功能，按下设备控制面板上的定时设置按钮，并根据实际需求进行设置。

恒温恒湿器将按照您设定的时间进行开关机操作。

5. 水箱清洁与维护为了保证恒温恒湿器的正常运行和延长使用寿命，定期进行水箱清洁与维护非常重要。

- 关闭电源开关并拔出电源插头。

- 打开水箱盖，将水箱内的水全部倒出。

- 用温和的洗涤剂和软布清洁水箱，并用清水彻底冲洗干净。

- 完全晾干后，将水箱放置回原位并盖上水箱盖。

恒温恒湿操作手册

操作保養手冊恆溫恆濕試驗機WHTH-80-40-300索引一. 规格 (1)二. 结构 (2)三. 标准配备 (3)四. 备用零件 (3)五. 安装场所 (3)六. 要求设备 (3)七. 安装事项 (4)A. 加湿用水的安装B. 配电工事八. 使用前注意事项 (4)九. 使用注意事项 (5)十. 简易故障诊断表 (6)十一. 定期保养清洁事项 (7)□ 可程序恒温恒湿试验机 □ 标准型恒温恒湿试验机□桌上型恒温恒湿试验机============================================================================一、规格：1. 机器型号： WHTH-80-40-3002. 温度范围： -40 ℃～ 150 ℃.3. 湿度范围： 20 %RH ～ 98 %RH *注意：请参考湿度使用范围图！R E L A T I V E H U M I D I T Y %S T A N D A R D H U M I.C O N T R O L R A N G E98%R H4. 温湿度控制精度：±0.5℃；±3%RH.*以上#2～4之性能保证，需于温度感测稳定30分钟后量测！ 5. 温湿度分布均匀：±2℃；±5%RH.*注意：以下#5项之性能保证，需距测试区之每一壁面1/6位置量测，且需于温度稳定30分钟以后量测！6. 加温时间：从室温至150℃时，约80分钟(无负载状态下).7. 降温时间：从室温至-40℃时，约66分钟(无负载状态下).8. 内箱尺寸：测试区：40×50×40cm(W ×H ×D).*注意：摆放试品的容量不可超过测试区容量之2/3. 9. 设备安装空间：依实际情况定10. 测试箱门： 60 × 70 cm(W ×H),共1扇. 11. 电源：AC 1 ∮ 220 V 50/60 HZ MAX 30 AHUMIDITY CONTROLLABLER RANGE(AT ROOM TEMP. 20℃)二、结构A. 箱体结构：□内外部均采SUS#304不锈钢，钢板厚度 1.0mm.□内部采SUS#304，钢板厚度mm.外部采钢板烤漆，钢板厚度mm.□内箱底部加强补强.(防滑压花钢板,钢板厚度mm)□其它材质：□保温材质：PU发泡，厚度100 mm.B. 降温冷冻循环系统：1. 冷冻机系统：a. R404制冷循环系统b. R23制冷循环系统2. 冷凝器：□气冷式□水冷式3. 膨胀方式：□毛细管□膨胀阀4. 蒸发器：□送风循环方式□无送风方式C. 加热系统：加热器：220 V 2.0 KWD. 加湿系统：1. 加湿器：采不锈钢加温器乙组220 V2.0 KW×1SET.2. 湿度纱布水槽及加湿器之供水系统：采自动补给方式.E. 自动控制系统：1. □可程控器.*请参考控制器使用说明书。

恒温恒湿机操作说明书

恒温恒湿机使用说明和操作说明
一、操作界面说明:
在手操器上总共有6个轻触式按钮，分别是1）、故障（ALARM）键；2）、程序（Prg）键；3）、退出（Esc）键；4）、UP（↑）键5）、ENTER（←）键；6）、DOWN（↓）键。

当同时按下（↑）和（↓）键，可以切换各个菜单，然后按（←）键可以进入您所选择的菜单里；按（↑）或（↓）键，可以查看所选择菜单里的各项内容。

当需要设定或者修改机组的各项参数时，可以按（←）键来选择需要修改的参数项，然后按（↑）和（↓）键来修改数值，修改完毕按（←）键确认。

当按下Esc键时，可以退出该栏菜单。

当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键就可以看到相应的故障信息。

当故障排除后，可以按ALARM键来复位故障报警。

1、机组开停控制；按下Prg键可在手操器的任何画面开、停机组
（机组开、停均有一些时间的延时）。

2、机组预热的取消；每当机组重新上电，机组启动压缩机预热功
能，预热期间不能开机。

同时按下（↑）键及Esc键，即可取
消预热时间。

江西华卓机电工程有限公司
2016-04-29。

恒温恒湿试验机操作指导书

7 相关文件
7.1《监视和测量设备控制程序》
8.0 相关记录
8.1 《设备保养点检表》
8.2 《产品测试报告》
5.3.4出现其它异常状况，请厂商维修
6 设备源关闭
6.2 实验室管理员每周对机器进行点检一次，检查运转是否正常，每月管理部应安排人员对机器进行点检一次，是否有异动振音，螺丝是否松脱，电线是否老化。
6.3 每次点检并记录于《设备保养点检表》中
2定义
无
4 职责
4.1 操作员：试验机的使用与日常保养，仪器的测试与管理
5 程序
5.1注意事项
5.1.1试验机是否在校正及保养有效期内（请勿超过最大荷重范围，避免损坏）
5.1.2操作中，除非有绝对必要，请不要打开箱门，否则可能会导致高温湿气冲出机外，十分危险
5.1.3设备停机前要把箱内温度回到常温才可停机,否则会影响设备使用寿命
5.2.4关机
5.2.4.1测试结束后，关闭电源开关
5.2.4.2结束后半小时取出实验样品
5.3简易事故的排除
5.3.1控制器上的温度远低于设定温度：温度感应器上是否绑好纱布（处理方法：检查是否挂好纱布）
5.3.2冷冻效果不明显：箱门没关好(处理方法：关好箱门)
5.3.3实验过程中有异常的声音：机器放置不平衡(处理方法：重新摆放机器的位置)
修订履历表
序号
修订记录
版本版次
修订人
日期
备注
1
2
3
4
5
6
7
8
9
10
部门会签
序号
选择
部门
会签
序号
选择
部门
会签
1
□
研发部

恒温恒湿实验机操作说明书

五、操作程序：
先把作为基准温度仪的温头和实验机的温头，捆绑在一起以保证所测温度一致。看测量值与机台显示值是否相符合，引起误差±5℃。
先把作为基准湿度仪的湿头和实验机的湿头，捆绑在一起以保证所测湿度一致。看测量值与机台显示值是否相符合，引起误差±5%R.H。
六﹑校验结果处理：
校验合格后填写合格证，方可使用。
校验不合格的，需进行修理，重新校验。仍不合格不能使用，需做标记。
制订日期
恒温恒湿实验机校验说明书
拟案
制订部门
版次
பைடு நூலகம்文件编号
页次
一、目的：
为保证测量达到一定精度，维持公司标准有效，保证产品质量。
二、范围：
适用于本厂恒温恒湿实验机的校验规范作业。
三、权责：
校验人员按此规范作业
四、使用要求
以校验过符号国家计量要求的温度仪，作为基准温度仪。
以校验过符号国家计量要求的湿度仪，作为基准湿度仪。

恒温恒湿机操作指导书

核准
审核
制作
品质政策：品质至上，顾客为尊，满意为本，永续经营。
1、公司名称更换。 2、修改操作说明。 3、增加注意事项。
修订记录
注意事项: ①如需重新整定PID参数,控制器必须处于定值控制状态下。 ②温度和湿度不要同时自整定。 ③电脑摸屏在操作时不得过于用力或用尖锐。否则会导致机器械故障或触摸屏损坏。 ④只做温度时应取下测试布。若测试布于85℃以上高温情况下运转后,下次运转前,应更换测试布,否则可能无法再吸水。换装新测试布时,请先洗手,否则易使测试布功能失效,无法吸水。
文件编号
标题工序作业指导书
制定日期
2007.03.26
作业项目 Hale Waihona Puke P-80可程式恒温恒湿试验机操作指导书
操作说明： 1、用不锈钢器皿盘，托起待测物品，放置在试验机透明窗可到的机内中间。 2、开启；打开380V/50HZ三相交流电源开关，再用配置锁匙开启总电之无熔丝开关。待画面‘UMC1200功能选择’ 3、程序：进入设置“程序控制”，点击编辑，设定步号测试程式TR温度待机/HR湿度待机。温度值最小10％RH，最高98％RH,温度尽量少于150℃(-60℃--150 ℃), 一般温度定于-40℃--120℃为最适用。然后根据客户要求设定所要测试时间。 4、循环设置：根据需求温湿度范围设置等待值0.0---10.0,循环次数范围1---1000.这两个数值设置都要大于最小量,相反,设置最少量可不运转两功能,然后进行保存。选入小时时间步号设置范围0---999、分钟设置时间0---59、T.R温度步走斜率(0为关走斜1为走斜)、H.R湿度步走斜率(0为关走斜1为走斜)、TS1--6路时间信号 (0为关时间信号1为开时间信号)。以上设置好,点击保存,反回上画面运转。

恒温恒湿试验机操作说明书

恒温恒湿试验机使用说明书前言感谢您购买本公司的恒温恒湿试验箱恒温恒湿试验箱.又称模拟环境试验机,其可靠,精确度及稳定度及为重要.本公司生产全自动恒温恒湿炉是以用户满意为宗旨,以产品质优耐用为目的,积累多年丰富生产制造经验,广泛吸收用户意见,经多次技术改进之优良产品,选用之部件可靠性高,品质优良,能保证各式产品性能的可靠度,稳定度和精确度,故用户可放心使用.除本产品外,本公司还制造生产各式高温老化箱,烤箱,干燥箱,冷热冲击试验箱高低温超低温测试设备试验机,并提供附件,安装及售后服务.说明书是机器的使用指南,本手册详细说明如何安装,操作程式,保养方法与简单的故障维修,及使用注意事项,请仔细阅读本手册,并依照规定的程式操作可使您每次皆能顺利的操作使用.请谨记注意事项可免除机器因人为操作不当而故障,正确的保养方法可延长机器寿命,在设置运行维护,保养,检查之前请务必详细阅读此说明书,熟记有关事项之后,方可操作和检查机器,以便正确的操作和使用延长机器寿命.本公司种类产品均经过严格的品质检验才出厂,您可放心使用,若有任何困难或问题,请与代理商联系或直接通知本公司.目录一.性能规格二.系统结构三.工作原理四.机器要求设备五.机器安装场所及安装方法六.机器电源配置及安装方法七.使用前注意事项八.运转程式九.运转注意事项十.保养注意事项及方法十一.随机配置十二.故障实例一.性能规格:1.温度范围:－40℃—+150℃2.湿度范围:20%—98﹪RH3.温湿度控制精度:±1.0℃;±2﹪RH*注意:以上#2—4项之性能保证需与温度感测稳定30分钟后测量.4.温湿度分布均匀:±2.0℃;±3.0﹪RH*注意:以上#5项之性能保证,需距测试区每一壁面1/6位置测试量,且需与温湿度稳定30分钟后测量.5.内箱尺寸:400×400×500mm(W×D×H).6.电源:AC220V二.系统结构1.冷冻系统:多段自动负载容量调整技术.a.压缩机:法国原装进口泰康全密闭式高效率压缩机b.冷媒:环保冷媒R-404c.冷凝器:风冷式冷凝器d.蒸发器:鳍片式自动负载容量调整e.附件:干燥剂,冷媒流量视窗,修理伐,高压保护开关.f.膨胀系统:毛细管容量控制之冷冻系统.2.电子系统(安全保护系统):a.过零点闸流体功率控制器2组(温湿度各一组)b.空焚防止开关2组c.缺水保护开关1组d.压缩机高压保护开关e.压缩机过热保护开关f.压缩机过电流保护开关g.快速保险丝3只h.无熔丝开关保护i.线路保险丝及全护套式端子j.缺水警报3.风道系统a.采用台制90W加长不锈钢转蕊.b.多翼朱龙加快热湿循环量.4.加热系统:鳞片式不锈钢电热管.5.加湿系统:EL型不锈钢加湿管.6.感测温系统:采用不锈钢SUR304Pt100两支干湿球比对输入经A/D转换测温测湿.7.水路系统:a.内藏式不锈钢水箱20L1支b.自动供水装置(由下层往上层抽水)c.缺水指示警报.8.控制系统:控制系统采用P.I.D控制器,温湿度同时控制a.控制器规格:精度:温度±1.0℃+1digit,湿度±3﹪RH+1digit●具有上下限待机及报警功能●温湿度入力信号选择PT100×2(干球及湿球)●温湿度变换出力:4-20MA●6组P.I.D控制参数设定P.I.D自动演算●干湿球自动校正b.控制功能:●具有预约启动及关机功能●具有日期,时间调整功能9.控制器说明72.1系统主画面介绍图[2‐1]系统主画面系统主画面有五个操作：1.定值实验在此模式下，可以按照一定的时间或比例达到温度和湿度的设定值。

恒温恒湿机使用范例说明

恒温恒湿机使用范例说明一、耐热测试例：60℃（设定条件请参阅Page41表）1、干球温度计（DRY）设定60℃2、湿球温度计（WET）设定常温25℃3、REF-1 ON4、POWER SELECT FULL5、OVER HEA T PROTECTOR 120℃6、SELECT 切换在DBT7、POWER ON记录机移转方法如下：1、表格60℃位置延线贴黑纸2、FULL贴黑纸3、REF-1贴黑纸4、AUTO STOP ON SOURCE ON PUSH STAR ON POWER ON二、耐湿测试例：80℃相对温度85%1、干球温度计（DRY）设定80℃2、湿球温度计（WET）设定76.2℃(查相对温度表)3、POWER SELECT SA VE4、HUMIDITY ON5、SELECT DBT WBT 都可以6、PEFR-1 ON (作温度一定要开冷冻机或先使温度DRY升至设定温度才开冷冻机)8、OVERHEA T PROTECTOR 120℃(通常比设定DRY温度多15℃即可以)记录机转移方法:1、查相对温度表80℃85%为0.171, 所以要在80℃和0.171上延线贴黑纸2、SA VE 不必贴黑纸3、REFR-1贴黑纸4、AUTO STOP ON SOURCE ON PUSH STAR ON POWER ON三、耐寒测试例-35℃1、干球DRY设定-35℃2、湿球WET设定在常温25℃3、POWER SELECT SA VE4、SELECT DBT（DBT为实际温度，WBT无作用）5、PEFR-1 PEFR-2 ON6、POWER ON记录机转移方法1、表格-35℃位置贴黑纸2、PEFR-2 PEFR-1 贴黑纸3、SA VE 不必贴四、详细说明，请参阅使用说明书。

维克恒温恒湿机面板使用说明

维克恒温恒湿机面板使用说明一、产品概述维克恒温恒湿机是一种用于控制环境温湿度的设备，广泛应用于实验室、医院、工业生产等领域。

该设备具有精确的温湿度控制能力，能够为用户提供稳定的实验环境。

二、面板介绍维克恒温恒湿机的面板设计简洁、直观，操作便捷。

下面将对面板上的各个部分进行详细介绍。

1. 电源开关：位于面板的左上角，用于打开或关闭设备的电源。

2. 温度控制面板：位于面板的中央部分，包括温度显示屏和温度调节旋钮。

温度显示屏用于显示设备当前的温度，温度调节旋钮用于调节设备的目标温度。

3. 湿度控制面板：位于面板的右侧，包括湿度显示屏和湿度调节旋钮。

湿度显示屏用于显示设备当前的湿度，湿度调节旋钮用于调节设备的目标湿度。

4. 操作按钮：位于面板的下方，包括开启/关闭按钮、设定按钮和确认按钮。

开启/关闭按钮用于启动或停止设备的运行，设定按钮用于进入设备的设置界面，确认按钮用于确认设置的参数。

5. 报警指示灯：位于面板的右上角，用于指示设备是否发生故障或超出设定范围。

当设备出现异常时，指示灯会闪烁并发出警报声。

三、使用方法1. 接通电源：将设备的电源线插入电源插座，并打开电源开关。

2. 设定温湿度：根据实验要求，通过旋钮分别调节温度和湿度的设定值。

可通过观察面板上的显示屏来确定设定值。

3. 启动设备：按下开启/关闭按钮，设备开始工作。

此时，设备会根据设定值自动调节温湿度，保持环境稳定。

4. 监控设备：持续观察面板上的温湿度显示屏，确保设备工作正常。

如果温湿度超出设定范围或设备发生故障，报警指示灯会亮起并发出警报声。

5. 调整设定值：如果需要修改设定值，按下设定按钮进入设置界面。

通过旋钮调节新的设定值，并按下确认按钮保存修改。

6. 关闭设备：实验结束后，按下开启/关闭按钮，设备停止工作。

拔出电源插头，关闭电源开关。

四、注意事项1. 在使用维克恒温恒湿机之前，请仔细阅读使用说明书，并了解设备的安全操作规范。

2. 在设定温湿度时，请根据实验要求设置合适的数值，并确保设备能够达到所需的稳定状态。
