在底盘测功机上测得的驱动轮输出功率取决于发动机输出功率

在底盘测功机上测得的驱动轮输出功率取决于发动机输出功率
五、实验方法和步骤(1/5)
1.准备工作 1) 被测试车辆准备
① 车辆外部清洗干净,不允许轮胎花纹中夹有石粒。 ② 轮胎气压符合标准。 ③ 发动机机油油面的高低应在允许范围内,机油压力正
常。如有自动变速器,自动变速器(液力变矩器)的液面 应在规定的范围内。 ④ 发动机冷却系统的工作正常。 ⑤ 汽车发动机和底盘经过维护,供油系统和点火系统处 于最佳工作状态,发动机在正常工作温度下。
2.底盘测功机的工作原理(详
见§1-1)
Ft

Tt r
Fd (r R) FL r
PK

Ft ua 3600
PK—驱动轮输出功率(kW);Ft—驱动轮驱动力(N);ua— 试验车速(km/h);F—由拉力表测出的作用于测功机外 壳长臂上的拉力(N); Fd—汽车的挂钩拉力(N)
底盘输出功率测试
• 本节主要内容和要求:
(1)了解底盘输出功率测试仪器检测原理。 (2)熟悉汽车底盘测功机的检测功能。 (3)掌握汽车底盘测功机的操作方法。
• 重点:实验设备工作原理
底盘输出功率测试
一、理论基础(1/2)
底盘测功机利用飞轮惯性的转动惯量来模拟 汽车运行时的转动惯量及汽车直线运动质 量的惯量,采用功率吸收加载装置来模拟 汽车在运行过程中所受的空气阻力、非驱 动轮的滚动阻力及爬坡阻力等,通过滚筒 旋转运动来模拟路面等,对汽车运行状况 进行动态检测。
底盘输出功率测试
五、实验方法和步骤(2/5)
1.准备工作 2)测功机的准备
① 对于水冷测功机,应将冷却水阀打开。 ② 接通电源,升起举升器托板,根据被检车的功率,选
择测试功率的挡位。 ③ 用两个三角铁抵住停在地面上的车轮的前方,防止汽

第二章 汽车底盘测功机 ppt课件

第二章 汽车底盘测功机 ppt课件
2)发动机输出功率 发动机输出功率是汽车动力性的基础,发动机最大输出功率是评价汽
车动力性的基本参数。通过发动机台架试验可以准确测量发动机的输出 功率,但发动机台架试验成本高、耗时长,多用于发动机定型测试。
10
第一节 底盘测功机的基本功能
在用汽车发动机输出功率的测量常采用无负荷测功方法,省时省力、简 便易行,但测量精度稍低。
1 行驶阻力模拟
2 汽车惯量模拟
返回
第三节 底盘测功机的测试原理 行驶阻力模拟
功率吸收单元的主要作用是模拟汽车在加速度不变的情况下实际道路负 荷和底盘测功机上负荷的差值。
FRL=FW +Ff +Fe +FI =A+BV+CV2 FTloss =a+b V+c V 2
返回
第三节 底盘测功机的测试原理
4
第二章 汽车底盘测功机
第一节 底盘测功机的基本功能 第二节 底盘测功机的基本结构 第三节 底盘测功机的测试原理
5
第二章 汽车底盘测功机
学习目标:
1、了解汽车底盘测功机的基本功能; 2、掌握汽车底盘测功机的基本结构; 3、掌握汽车底盘测功机的测试原理;
重点:
汽车底盘测功机的基本功能
难点:
汽车底盘测功机的测试原理
2.底盘测功机的分类
按照不同的分类方法,汽车底盘测功机可以分出不同的类型。常用的滚筒 式汽车底盘测功机如图所示。
9
第一节 底盘测功机的基本功能
3、汽车动力性检测
1.汽车动力性评价指标 1)表征汽车动力性的参数 表征汽车动力性的参数有:最高车速、加速时间、最大爬坡度、发动机 输出功率和驱动轮输出功率等。 其中,最高车速、加速时间和最大爬坡度是汽车定型试验时评价动力性 的指标,发动机输出功率用于评价发动机动力性,驱动轮输出功率用于评 价在用汽车的动力性。

底盘测功机

底盘测功机

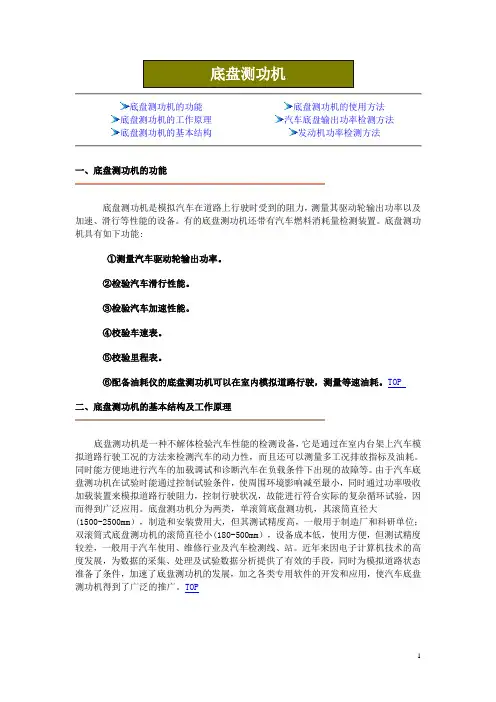

底盘测功机底盘测功机的功能底盘测功机的使用方法底盘测功机的工作原理汽车底盘输出功率检测方法底盘测功机的基本结构发动机功率检测方法一、底盘测功机的功能底盘测功机是模拟汽车在道路上行驶时受到的阻力,测量其驱动轮输出功率以及加速、滑行等性能的设备。

有的底盘测功机还带有汽车燃料消耗量检测装置。

底盘测功机具有如下功能:①测量汽车驱动轮输出功率。

②检验汽车滑行性能。

③检验汽车加速性能。

④校验车速表。

⑤校验里程表。

⑥配备油耗仪的底盘测功机可以在室内模拟道路行驶,测量等速油耗。

TOP二、底盘测功机的基本结构及工作原理底盘测功机是一种不解体检验汽车性能的检测设备,它是通过在室内台架上汽车模拟道路行驶工况的方法来检测汽车的动力性,而且还可以测量多工况排放指标及油耗。

同时能方便地进行汽车的加载调试和诊断汽车在负载条件下出现的故障等。

由于汽车底盘测功机在试验时能通过控制试验条件,使周围环境影响减至最小,同时通过功率吸收加载装置来模拟道路行驶阻力,控制行驶状况,故能进行符合实际的复杂循环试验,因而得到广泛应用。

底盘测功机分为两类,单滚筒底盘测功机,其滚筒直径大(1500-2500mm),制造和安装费用大,但其测试精度高,一般用于制造厂和科研单位;双滚筒式底盘测功机的滚筒直径小(180-500mm),设备成本低,使用方便,但测试精度较差,一般用于汽车使用、维修行业及汽车检测线、站。

近年来因电子计算机技术的高度发展,为数据的采集、处理及试验数据分析提供了有效的手段,同时为模拟道路状态准备了条件,加速了底盘测功机的发展,加之各类专用软件的开发和应用,使汽车底盘测功机得到了广泛的推广。

TOP三、汽车底盘测功机的基本结构汽车底盘测功机主要由道路模拟系统、数据采集与控制系统、安全保障系统及引导系统等构成。

普通型道路模拟系统如图 l所示。

TOP四、使用方法1.使用前的准备工作被测试车辆驶上汽车底盘测功机滚筒前,必须进行以下准备工作:(1)车辆外部清洗干净;(2)不容许轮胎花纹中夹有石粒;轮胎气压符合标准;(4)发动机底壳机油油面应在允许范围内;(5)发动机机油压力应在允许范围内;(6)发动机冷却系统的工作应正常;(7)自动变速器(液力变扭器)的液面应在规定的范围内。

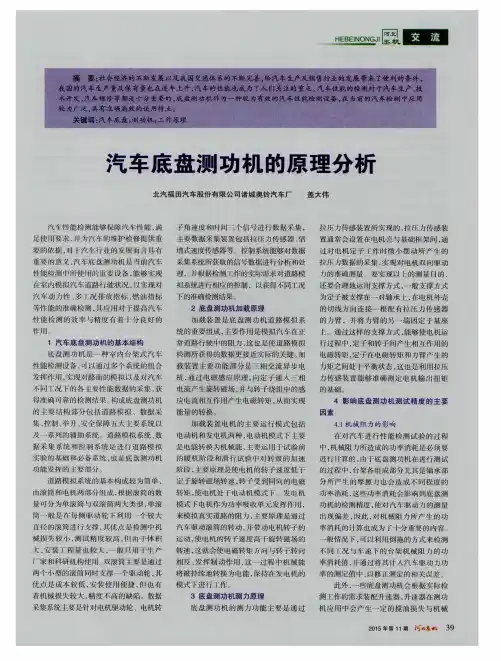

汽车底盘测功机的原理分析
