管道顶管施工方案

管道顶管施工方案管道顶管施工方案一、施工概述管道顶管施工是一种将管线埋于地下再行铺设的方法，它通过现有隧道、桥梁或铁路轨道确定管道的路径，并利用顶管机械设备将管道逐段推入地下。

本文档将详细介绍管道顶管施工方案的各个环节和注意事项。

二、施工流程1.方案设计–确定管道的起点和终点，并进行路线规划。

–考虑到地质情况、地下设施以及生态环境等因素，绘制顶管施工的详细设计图纸。

2.场地准备–清理施工区域，确保施工区域无积水、杂草和其他障碍物。

–检查地质情况，确保施工区域地质承载力满足施工要求。

3.安装顶管机械设备–根据设计要求，安装顶管机械设备。

–确保机械设备运行正常，检查并保养关键部件。

4.导管准备–将顶管推入地下前，对管道进行清洗和涂层处理。

–进行管道的内部检查，确保管道没有缺陷。

5.顶管施工–使用顶管机械设备推动管道逐段推入地下。

–在推管过程中，及时对顶管工艺进行监测和调整，保证管道的直线度和坡度。

6.管道连接和固定–完成管道推入后，进行管道的连接和固定。

–进行试压和漏水测试，确保连接处密封且管道安全。

7.进一步处理–将顶管施工完成后的工地恢复到原有状态。

–清理施工区域，清除垃圾和残留物。

三、施工注意事项1.安全–确保施工人员佩戴足够的个人防护装备。

–严格执行安全操作规程，加强施工现场管理。

2.质量控制–对管道进行严格的质量控制，确保管道的质量符合标准要求。

–定期进行检查和测试，及时发现和解决问题。

3.环境保护–进行施工前的环境评估，采取相应的措施防止污染。

–施工期间减少噪音和粉尘对周围环境的影响。

4.技术要求–确保施工人员具备必要的技术和经验。

–严格按照设计要求和工艺规范进行施工。

四、施工工期及进度管理根据具体的工程情况，施工工期会有所不同。

一般来说，施工工期包括方案设计、场地准备、顶管施工、管道连接和固定、进一步处理等阶段。

为了确保施工工期的控制，施工进度应进行详细计划和管控。

各个施工工序应有明确的时间节点和负责人，及时排除施工中的障碍和问题，以保证施工工期的进度。

顶管施工方式(一)

顶管施工方式（一）引言概述：顶管施工方式是城市地下管线工程中常用的一种施工方法。

它通过在地下开挖一条通道，将管线顶置于通道内进行铺设和安装。

本文将从施工前的准备工作、通道开挖与支护、管线铺设、顶管机械选择和优化、施工质量控制等五个大点展开，详细介绍顶管施工方式的相关内容。

一、施工前的准备工作1.勘察工作：确定工程范围、地下管线走向和埋深等参数；2.材料准备：采购管线材料，准备好所需的辅助材料和施工设备；3.施工方案制定：根据勘察数据和设计要求，制定详细的施工方案；4.安全措施：制定安全操作规程，安排专业人员进行安全教育培训。

二、通道开挖与支护1.开挖方式选择：根据地质情况和管线要求选择钻孔顶管、机械挖掘或爆破等开挖方式；2.支护结构设计：根据地层情况确定合适的支护结构，如钢支撑、混凝土衬砌等；3.通道开挖施工：按照设计要求进行通道开挖，并及时进行地表沉降监测；4.支护结构施工：将支护材料按照设计方案进行施工，确保通道的稳定性和安全性；5.注浆施工：对地层进行注浆处理，提高地基的稳定性和承载能力。

三、管线铺设1.管线选材：根据设计要求和使用环境选择合适的材料，如钢管、HDPE管等；2.管线布置：按照设计要求进行管线的布置和连接，保证管道畅通无阻；3.管线安装：进行管线的连接和固定，确保管线的牢固性和密封性；4.管道绝缘保护：对管线进行绝缘处理，提高管线的使用寿命和安全性；5.管道试验：进行管道压力试验和泄漏测试，确保管道的质量和安全性。

四、顶管机械选择和优化1.顶管机械种类：介绍常用的顶管机械种类和特点，如推力式顶管机、液压顶管机等；2.机械选择原则：根据工程规模、地质条件和管线要求等进行机械的选择和优化；3.机械操作技巧：介绍顶管机械的操作技巧和注意事项，确保施工的顺利进行；4.机械维护保养：对顶管机械进行定期维护保养，延长机械使用寿命；5.机械改进与创新：介绍顶管机械的改进和创新，提高施工效率和质量。

顶管施工方式

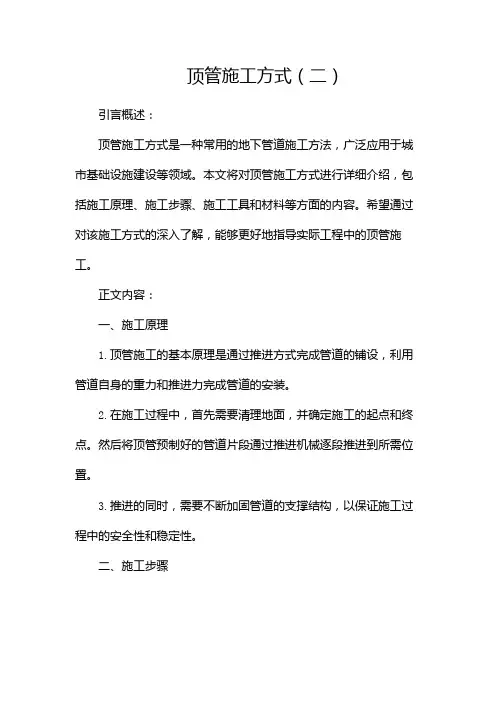

顶管施工方式（二）引言概述：顶管施工方式是一种常用的地下管道施工方法，广泛应用于城市基础设施建设等领域。

本文将对顶管施工方式进行详细介绍，包括施工原理、施工步骤、施工工具和材料等方面的内容。

希望通过对该施工方式的深入了解，能够更好地指导实际工程中的顶管施工。

正文内容：一、施工原理1.顶管施工的基本原理是通过推进方式完成管道的铺设，利用管道自身的重力和推进力完成管道的安装。

2.在施工过程中，首先需要清理地面，并确定施工的起点和终点。

然后将顶管预制好的管道片段通过推进机械逐段推进到所需位置。

3.推进的同时，需要不断加固管道的支撑结构，以保证施工过程中的安全性和稳定性。

二、施工步骤1.准备工作：包括地面准备、测量和标记等。

首先需要清理地面，确保施工区域没有杂物和障碍物。

然后进行测量和标记，确定管道的起点和终点，并制定施工方案。

2.预制管道片段：根据实际需要，预制管道片段，并进行质量检测。

确保每个管道片段的尺寸和质量符合要求。

3.推进施工：使用推进机械，逐段推进管道片段到所需位置。

在推进的同时，需要进行加固工作，确保管道的稳定性。

4.连接和密封：在管道推进完成后，需要将各个管道片段进行连接，并进行密封处理，以确保管道的完整性和密封性。

5.测试和验收：施工完成后，需要进行相关测试和验收工作，确保管道的质量和性能符合要求。

三、施工工具和材料1.推进机械：主要包括液压推进机、钻推管机、盾构机等。

这些机械能够提供足够的推力和稳定性，使施工过程更加顺利。

2.支撑结构：包括支撑架、支撑杆和支撑梁等。

这些支撑结构能够提供足够的支撑力和稳定性，保证施工过程的安全性。

3.预制管道片段：通常采用混凝土、钢管等材料制作预制管道片段。

这些管道片段需要符合相关的材料标准和使用要求。

4.连接和密封材料：包括胶水、密封胶等。

这些材料能够保证管道连接处的密封性和防水性。

四、施工注意事项1.施工前需要进行充分的准备工作，包括施工图纸的制定、施工方案的制定、施工人员的培训等。

顶管顶进施工方法

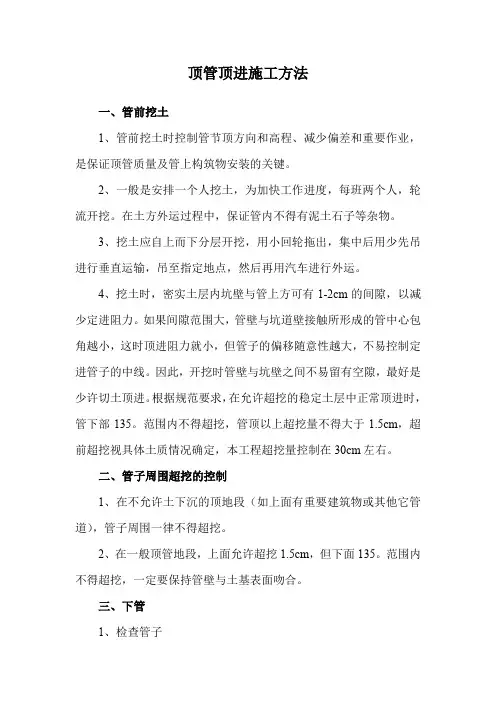

顶管顶进施工方法一、管前挖土1、管前挖土时控制管节顶方向和高程、减少偏差和重要作业，是保证顶管质量及管上构筑物安装的关键。

2、一般是安排一个人挖土，为加快工作进度，每班两个人，轮流开挖。

在土方外运过程中，保证管内不得有泥土石子等杂物。

3、挖土应自上而下分层开挖，用小回轮拖出，集中后用少先吊进行垂直运输，吊至指定地点，然后再用汽车进行外运。

4、挖土时，密实土层内坑壁与管上方可有1-2cm的间隙，以减少定进阻力。

如果间隙范围大，管壁与坑道壁接触所形成的管中心包角越小，这时顶进阻力就小，但管子的偏移随意性越大，不易控制定进管子的中线。

因此，开挖时管壁与坑壁之间不易留有空隙，最好是少许切土顶进。

根据规范要求，在允许超挖的稳定土层中正常顶进时，管下部135。

范围内不得超挖，管顶以上超挖量不得大于1.5cm，超前超挖视具体土质情况确定，本工程超挖量控制在30cm左右。

二、管子周围超挖的控制1、在不允许土下沉的顶地段（如上面有重要建筑物或其他它管道），管子周围一律不得超挖。

2、在一般顶管地段，上面允许超挖1.5cm，但下面135。

范围内不得超挖，一定要保持管壁与土基表面吻合。

三、下管1、检查管子下管前应先对管子进行外观检查，主要检查管子有无破损及纵向裂缝；端面要平直；管壁无坑陷或鼓泡，管壁应光洁。

检查合格后的管子方可用起重设备吊到工作坑的导轨上就位。

2、检查起重设备起重设备以检查、试吊，确认安全可靠方可下管。

下管时工作坑内严禁站人。

当距导轨小于50㎝时，操作人员方可进前工作。

3、管子就位第一节管放到导轨上，测量管子中心及前端和后端的管底高程，确认安装合格后方可顶进。

第一节管作为工具管，进方向与高程的准确，是保证整段顶管质量的关键。

因此，必须认真对待此项工作。

四、顶进1、采用1台200T/台的液压千斤顶作为主顶。

顶进开始时，就缓慢进行，待各接触部位密合后，再按正常速度顶进。

2、顶进若发现有油路压力突然增高，应停止顶进，检查原因经过处理后方可继续顶进，回镐时，油路压力不得过大，速度不得过快。

(完整版)顶管施工方法2024

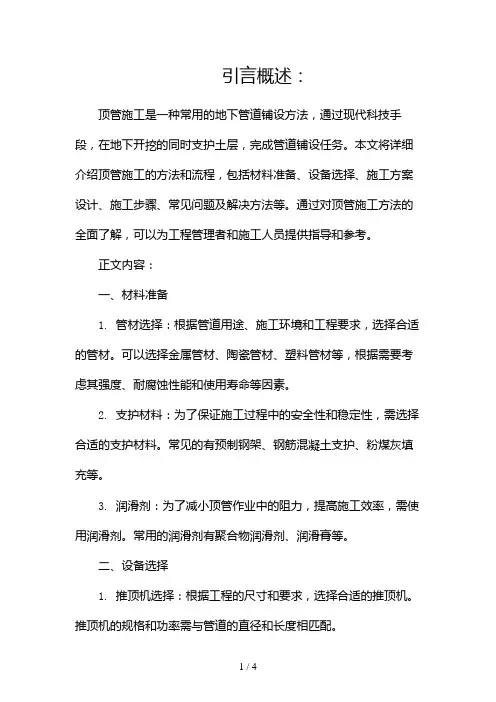

引言概述：顶管施工是一种常用的地下管道铺设方法，通过现代科技手段，在地下开挖的同时支护土层，完成管道铺设任务。

本文将详细介绍顶管施工的方法和流程，包括材料准备、设备选择、施工方案设计、施工步骤、常见问题及解决方法等。

通过对顶管施工方法的全面了解，可以为工程管理者和施工人员提供指导和参考。

正文内容：一、材料准备1. 管材选择：根据管道用途、施工环境和工程要求，选择合适的管材。

可以选择金属管材、陶瓷管材、塑料管材等，根据需要考虑其强度、耐腐蚀性能和使用寿命等因素。

2. 支护材料：为了保证施工过程中的安全性和稳定性，需选择合适的支护材料。

常见的有预制钢架、钢筋混凝土支护、粉煤灰填充等。

3. 润滑剂：为了减小顶管作业中的阻力，提高施工效率，需使用润滑剂。

常用的润滑剂有聚合物润滑剂、润滑膏等。

二、设备选择1. 推顶机选择：根据工程的尺寸和要求，选择合适的推顶机。

推顶机的规格和功率需与管道的直径和长度相匹配。

2. 排土车选择：选择适合的排土车，可以根据施工工地的环境和条件，选择电动或燃油驱动的排土车。

3. 监测设备选择：为了监测顶管施工过程中的变形、位移、压力等参数，需选择合适的监测设备，如变形仪、位移传感器、压力传感器等。

三、施工方案设计1. 土层分析：对施工区域的土层进行分析，包括土层的稳定性、强度、含水量等。

通过分析土体性质，确定适合的支护措施和材料选择。

2. 施工步骤设计：根据管道的起止点和路径，设计合理的施工步骤。

包括挖掘端部坑、推进管道、修护连接口等。

3. 工程安全评估：尽可能进行工程安全评估，识别潜在的风险和危险因素，并制定相应的防护措施，确保施工过程中的安全。

四、施工步骤1. 剖析土层：先对施工区域的土层进行剖析，包括土质类型、厚度、含水量等。

2. 挖掘端部坑：根据施工方案设计，先在起止点挖掘两个端部坑，并确保坑底水平、坑壁垂直。

3. 推进管道：在两个端部坑之间安装推顶机和相应的管道，进行推进作业。

pe管道顶管施工方案

PE管道顶管施工方案1. 引言PE管道顶管施工是一种常用的地下管道安装方法，主要用于输送水、石油、天然气等流体。

本文将介绍PE管道顶管施工的步骤、施工方案以及相关注意事项。

2. 施工步骤2.1 管道设计和准备在进行PE管道顶管施工前，首先需要进行管道设计，并根据设计要求准备好所需的材料和设备。

根据工程需求，选择符合要求的PE管道和配件，并进行验收，确保其质量符合标准。

2.2 地面准备工作在施工区域进行地面准备工作。

清理施工区域，确保施工区域平整无障碍物。

根据设计要求，对地面进行标定，以确定顶管的位置和施工方向。

2.3 顶管机选型和调试选择合适的顶管机，并进行调试。

确保顶管机的运行正常，并能够满足施工要求。

根据管道直径和施工条件，选择合适的管道顶管机进行施工。

2.4 埋设顶管在顶管机正常运行的情况下，将PE管道通过顶管机推入地下。

顶管机通过自身的动力，把PE管道从施工井口推入地下。

在推管过程中需要注意控制推力和控制方向，确保顶管的准确埋设。

同时，在埋设过程中需要注意避免PE管道的损坏，避免与其他地下设施发生碰撞。

2.5 管道连接和固定将PE管道与相邻管段连接起来，并进行固定。

连接的方式可以采用热熔连接、螺纹连接等方法，根据设计要求选择合适的连接方式。

连接完成后，使用管夹将管道固定在相应位置。

2.6 回填土方在管道连接和固定完毕后，进行回填土方工作。

采用合适的土方回填机械，将挖掘的土方填入顶管上方，形成压实的填方体。

回填土方时需要注意控制土方厚度和均匀性，确保顶管周围的填方体均一致压实。

2.7 验收和保护顶管施工完成后，进行管道验收和保护措施的施工。

对管道进行试压和泄漏测试，确保管道的质量和密封性达到设计要求。

同时，在地面上设置标志牌和防护设施，确保管道不受外界因素的损害。

3. 施工方案3.1 管道选材方案在进行PE管道顶管施工时，需要选择合适的管道材料。

根据输送介质的特点和施工条件，选择具有良好耐压、耐腐蚀性能的PE管道材料。

顶管施工方法

顶管施工方法
引言：
顶管施工是一种常用的管道施工方法，广泛应用于城市地下管
道建设中。

顶管施工通过使用顶管机械，将管道预制部分逐段顶进
地下，实现管道的连续施工。

本文将介绍顶管施工的基本步骤、常
用工具和注意事项，希望能为相关从业人员提供一些有益的参考。

一、顶管施工的基本步骤
1. 前期准备：
在进行顶管施工之前，施工方需要对地下管道的线路进行测绘，并制定详细的工程方案。

同时，需要对施工区域进行清理，确保施
工过程中没有障碍物。

2. 准备顶管机械：
选择适合施工的顶管机械，并进行必要的检修和维护。

顶管机
械的选择应考虑施工的深度、管道的直径以及现场的环境条件等因素。

3. 安装导向井：
根据施工方案，在施工区域进行导向井的安装。

导向井可以指引顶管机械的运行方向，确保管道的顺利施工。

4. 预制管道段：
根据顶管施工的需要，将管道段进行预制。

在进行预制时，需要确保管道的质量和尺寸符合设计要求，以便顺利进行顶管施工。

5. 顶管施工：
将顶管机械安装到导向井中，并调整好机械位置。

然后，通过顶管机械的推进作用，将预制管道段一段段顶入地下，直到完成整个管道的施工。

6. 后续处理：
在管道施工完成后，进行整理和清扫，确保施工区域的安全和整洁。

同时，进行必要的管道测试和验收，确保管道的质量和使用效果。

二、常用工具和设备
1. 顶管机械：。

顶管施工方法工艺流程

顶管施工方法工艺流程一、引言顶管施工方法是一种在地下进行输送管线施工的先进技术，广泛应用于城市建设、交通基础设施等领域。

本文将介绍顶管施工方法的工艺流程及相关注意事项。

二、顶管施工方法概述顶管施工方法是指利用顶管机将管道从一个井口推入地下，并在井口处施工，将管道推进至目标井口处的一种施工方法。

顶管施工方法主要应用于管道敷设、隧道穿越等工程中。

其优点包括施工时间短、施工过程对地面影响较小等。

三、工艺流程1. 前期准备顶管施工方法的前期准备工作非常重要。

包括规划施工路线、确定施工井口位置、进行地质勘探、制定详细的施工方案等。

在确定施工井口位置时，需要考虑地下埋设管线的排布、地下障碍物、地下水位等因素。

2. 井口施工在施工井口处进行相应的地面工程，包括开挖井口、搭建顶管机平台、安装井口装置等。

其中，开挖井口需要根据实际情况进行合理设计，确保顶管机的进出顺畅。

3. 顶管施工将顶管机放置于井口平台上，启动机器，将管道顶入地下。

在施工过程中，需要根据地质情况、障碍物等进行调整和控制。

顶进过程中，要注意顶管机的稳定和进度的控制。

4. 井口收口当顶管机推进至目标井口处后，需要进行井口的收口工作。

收口工作包括安装密封装置、加固工程等。

密封装置的安装要确保密封性能良好，以防止地下水渗漏。

5. 后期工程顶管施工完成后，需要进行一系列后期工程。

包括对管线进行测试、检查施工质量、清理施工现场等。

在测试过程中，需要保证管线的稳定性和安全性。

四、注意事项1. 在进行顶管施工前，需要进行详细的规划和设计，并充分考虑地质条件和环境因素。

特别是在城市建设等环境中，需要特别小心避免对地下设施和周边环境的影响。

2. 顶管施工过程中，需要进行实时监控和调整。

机器操作人员需要具备相应的专业技能，能够熟练掌握顶管机的使用方法，并及时发现和解决问题。

3. 在井口施工和井口收口时，需要保证相应的安全措施和施工规范。

特别是在井口附近，需要设置警示标志，防止人员误入施工区域。

地下管道顶管施工方法

地下管道顶管施工方法一、工作原理顶管施工是一种非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。

顶管法施工就是在工作坑内借住顶进设备产生的顶力，克服管道和周围土壤的摩擦力，将管道按设计要求顶入土中，并将土方运出。

一节管子顶入土中后，再下第二节管子继续顶进。

非开挖技术主要解决了管道埋设施工中对建筑物的破坏和道路交通的堵塞，通过工作井把要顶进的管子顶入接收井内，一个工作井内的管子可在地下穿行1500米以上，并且还能曲线穿行，以绕开一些地下管线或障碍物。

二、施工流程顶管施工的整体施工流程如下方：编制顶管施工方案→设备进场→起重机械验收（钢丝绳电动葫芦）（施工单位+监理单位）→工作坑开挖→顶管设备安装（含铺设轨道，洞口穿墙孔）→调运顶管到轨道上（钢筋混凝土排水管）→连接好工具管→装顶铁→开启油泵顶进→出泥→继续顶进→下方下一节管节、接管→循环，至管道贯通→拆工具管→砌检查井。

三、施工方法（一）、前期准备工作1.工作井、接收井的设置在需穿越的构筑物两端设置工作井及接收井。

工作井作为顶管机的工作场地，须满足顶管过程中结构的稳定安全，且截面设计必须满足千斤顶、后背尺寸要求，必须满足管道顶进施工的需要和后期使用的需要。

2.导轨基础及后背处理(1)导轨采用重轨，由于混凝土管自重较大，摩擦力相应较大，采用底板基础上合适位置预埋钢板，与钢轨焊为一体。

导轨安装顺直、平行、等高，轴线与管道轴线重合。

(2)后背作为千斤顶的支撑结构，要有足够的强度，且压缩变形要均匀。

3.顶镐支架、顶镐、油站安装(1)顶镐安装要求水平、等高、对称、纵向坡度与管道设计坡度一致。

(2)顶镐安装固定在支架上，不能发生横向位移。

(3)油站液压系统安放在侧壁靠近后靠背侧结实原土上，安装好后油管应顺直，避免转角，保证油路畅通，油管盘好用钢丝固定后，避免工人下井踩踏损坏，安装完毕后进行试运行。

4.千斤顶和顶铁以及航吊的安装(1)千斤顶是掘进顶管的主要设备。

顶管的施工方法介绍

顶管的施工方法介绍摘要：一、顶管施工方法概述二、顶管施工的优点三、顶管施工的适用场景四、顶管施工的流程与注意事项正文：顶管施工方法介绍顶管施工是一种在地下进行管道铺设的方法，通过顶管机将管道从地面推进到预定的地下位置。

这种施工方法具有诸多优点，广泛应用于各种管道工程中。

一、顶管施工方法概述顶管施工是一种非开挖式管道铺设方法，它利用顶管机将管道从地面推进到预定的地下位置。

在整个施工过程中，无需挖掘大量土壤，降低了施工对周围环境的影响。

顶管施工可以用于各种管道类型，如给水管道、排水管道、燃气管道等。

二、顶管施工的优点1.降低环境影响：顶管施工无需开挖大量土壤，减少了对周围环境的影响，降低了噪音、灰尘等污染。

2.提高施工效率：顶管施工速度较快，相较于传统的开挖式施工方法，大大提高了施工效率。

3.降低成本：顶管施工减少了土地征用、交通疏导等方面的费用，降低了整体施工成本。

4.适应性强：顶管施工适用于各种地质条件和地下环境，具有较强的适应性。

三、顶管施工的适用场景顶管施工适用于各种类型的管道工程，如给水、排水、燃气、电力、通信等管道。

特别是在城市地下管线改造、道路下方管道铺设等场景下，顶管施工具有显著优势。

四、顶管施工的流程与注意事项1.施工准备：根据工程设计图纸，准备施工所需的设备和材料，包括顶管机、管道、润滑剂等。

2.工作坑设置：根据施工现场情况，设置工作坑，用于操作顶管机和管道安装。

3.顶管机就位：将顶管机安装到工作坑内，调试好各项参数。

4.管道安装：将管道依次连接，并通过顶管机推向预定位置。

5.管道校正：在施工过程中，对管道进行实时监测和校正，确保管道铺设质量。

6.管道连接与验收：完成管道铺设后，进行管道连接和试验，确保管道畅通。

注意事项：1.施工过程中，要加强监测，确保施工安全。

2.选择合适的顶管机和管道材料，适应不同的施工条件。

3.合理设置工作坑，确保施工顺利进行。

4.做好施工现场的管理和环境保护工作，遵守相关规定。

顶管专项施工方案(3篇)

第1篇一、工程概况1. 工程名称：XX城市排水管道工程2. 工程地点：XX市XX区3. 工程规模：本工程为XX城市排水管道工程，全长约XX公里，主要建设内容包括顶管施工、管道铺设、检查井及雨水口等配套设施建设。

4. 工程特点：本工程地处城市繁华地段，施工场地狭小，周边建筑物密集，地下管线复杂，施工难度较大。

二、顶管施工概述1. 顶管施工原理：顶管施工是一种不开挖地面的管道施工方法，通过顶管机将管道从工作井中顶进至接收井，实现管道的铺设。

2. 顶管施工特点：顶管施工具有施工速度快、对周边环境影响小、适应性强等特点。

三、顶管施工方案1. 施工准备（1）施工组织成立顶管施工领导小组，负责顶管施工的组织、协调和管理工作。

（2）人员配备根据工程规模和施工要求，配备充足的施工人员，包括顶管施工技术人员、操作人员、管理人员等。

（3）设备准备根据工程需要，准备顶管机、挖掘机、运输车辆、测量仪器等设备。

2. 施工工艺（1）顶管机选择根据工程地质条件和管道直径，选择合适的顶管机。

本工程采用螺旋钻式顶管机。

（2）顶管施工流程1）现场勘查：对顶管线路进行现场勘查，了解地质条件和地下管线情况。

2）工作井施工：按照设计要求，挖掘工作井，确保井内空间满足顶管机施工要求。

3）导向系统设置：设置导向系统，确保顶管机沿设计线路顶进。

4）顶管施工：启动顶管机，按照设计要求进行顶管施工。

5）接收井施工：在顶管施工过程中，挖掘接收井，确保井内空间满足管道安装要求。

6）管道安装：将管道从接收井中拉出，进行管道安装。

7）检查井及雨水口施工：按照设计要求，施工检查井及雨水口。

8）管道试压及通水：对管道进行试压及通水试验，确保管道质量。

3. 施工质量控制（1）顶管机质量：顶管机应选用具有合格证书的产品，确保顶管机性能稳定。

（2）导向系统质量：导向系统应采用高精度导向设备，确保顶管机沿设计线路顶进。

（3）管道质量：管道材料应符合国家相关标准，确保管道质量。

顶管施工方法、工序、接口、纠偏

顶管一、管道施工工序顶管法是用大功率的顶推设备将新管顶进至终点来完成铺设任务的施工方法，其工序如下:（1）铺设前在管段一段建造工作坑（竖井）.（2）工作坑内布置后背墙、千斤顶，讲管道放在千斤顶前面的导轨上，管道最前端安装工具管。

（3）调整好管道高程和中心位置,开启千斤顶使工具管的刃角切入土层,然后工人进入工作面挖掘刃角切入土层的泥土，并将弃土通过外运设备运至地面.二、顶管设备（1）千斤顶:分活塞式和柱塞式两种，多采用液压千斤顶（2）高压油泵:（3）顶铁：把千斤顶几个点的推理均匀分布到钢筋混凝土管端面，按位置和作用不同分为顺铁、横铁和立铁（4）刃角:安装于首节管前端，先贯入土中以减少贯入阻力，有外壳、内环和肋板组成（5）机头：掘进机,切开土层并向前推进的机构，主要有水力切削式机头、土压平衡式机头和泥水平衡式机头①水力切削式机头◊水力切削式有三矫式和套筒式◊三铰式由控制室、操作间和冲泥舱三段组成，用于管径1200〜〜3000mm饱和软土层◊套筒式由两段组成，两段之间放套筒，套筒与第一段之间上下安装纠偏千斤顶,水平方向设置铰链②土压平衡式机头◊切下泥土中注入流动性和不透水性的作泥材料，是切下来的土变成流动性的、不透水的特殊土体使之充满密封舱，并保持压力平衡挖面土压◊适用于含水量较高的黏性、砂性土以及地面隆陷要求控制较严格地区③泥水平衡式机头◊与土压平衡式机头类似◊挖掘面稳定、地面沉降小、可以连续出土，但因泥水量大,弃土的运输和堆放比较困难三、顶管施工方法1、按铺设管道口径分类（1）小口径顶管法（管道内径小于800mm管道）①挤压类施工法：◊管段形状有锥形挤压（管尖）和开口挤压（管帽）◊锥形挤压正面阻力大，易偏差，无需排泥◊开口挤压正面阻力小，顶进是土体挤入管内形成土塞，及时排除土塞以减少正面阻力◊挤压类施工法适用于软土层,如淤泥之土、沙土、软塑状态的黏性土，不适合用于土质不均匀或混有大小石块的土层②螺旋钻输类顶管法:◊管道前段管外安装螺旋钻头,钻头通过管道内钻杆与螺旋输送机连接,可以边切削、边顶进、边输送◊适用于砂性土、砂砾土以及呈硬塑状态的黏性土③泥水钻进顶管法：◊采用切削法钻进,弃土排放采用泥水◊采用碎石型泥水掘进机，一次可顶进100m以上，偏差小◊泥水由输送管和排泥管排放◊适用于硬土层、软岩层及流沙层和极易坍塌的土层④扩管法:◊先顶进小直径管◊然后小直径管末端接扩管器，再把所需管道顶进去◊或者扩管器安装在所需管道前端（2）大口径顶管法◊构筑顶进工作坑◊管道前段挖掘土层，向后方运弃土◊与小口径顶管法施工方法相同2、按开掘工作面的施工方法分类（1）敞开式◊适用于土质条件稳定,无地下水干扰，工人可以进入工作面直接挖掘而不会出现大塌方和涌水等现象（2）封闭式◊适用于土质不稳定，地下水位高，工人不能进入挖掘◊将挖掘面与工人操作室之间用密封舱隔开◊在密封舱内充入空气、泥浆、泥水混合物等，借助此压力支撑开挖面，以稳定土层、防止塌方、涌水、控制地面沉降四、管道施工接口1、钢管接口一般采用焊接接口。

(整理)管道顶管施工方法

管道顶管施工方法1、排水管道顶管施工工艺流程图管道顶管施工工艺流程图见附图五。

2、工作坑的设计与布置本工程顶进采用人工掘进顶进方法。

2-1、顶管段长度确定及顶管工作坑位置选定本管道工程确定最大顶管段长度为91.894米，顶管工作坑位置为检查井位置，两个工作坑之间设一个交汇坑。

2-2、顶力计算：顶力计算是顶管施工设计中的关键内容，顶管的顶力要大于工具管的迎面阻力、管道周围土压力对管道产生的阻力以及管道自重与周围土层产生阻力之和。

即：P≥f r D1〔2H+(2H+ D1)tg2(450-ψ/2)+ω/r D1〕L+PF式中P——计算的总顶力（KN）f——顶进时，管道表面与其周围土层之间的摩擦系数，其值选用为：粘土、亚粘土0.2-0.3；r——管道所处土层的重力密度（KN/M3）；D1——管道外径（米）；H——管道顶部以上覆盖土层的厚度（米）；Ψ——管道所处土层的内摩擦角（度）；ω——管道单位长度的自重（KN/M）；L——管道的计算顶进长度（米）；PF——顶进时，工具管的迎面阻力。

（KN）允许超挖其阻力为零。

2-3、顶管工作坑设计A、工作坑尺寸工作坑应具有足够的空间和工作面。

工作坑底部宽度：W=D+2B+2bD—管道外径2B+2b—管道两侧操作空间及支撑厚度2.4—3.2m工作坑底长度：L=L1+L2+L3+L4+L5L1=工具管长度、L2=管节长度L3=出土工作间长度、L4=千斤顶长度L5=顶管后背的总厚度工作坑深度：H=h1+h2+h3h1—道路至管道底部外缘的深度；h2—管道外缘底部至导轨底面的高度；h3—基础及垫层的厚度。

B、开挖工作坑并进行支撑顶管工作坑坑壁处理根据现有地质资料和工作坑开挖深度，结合我单位成熟的施工经验，确定工作坑采用木质密撑。

交汇坑和工作坑周围修筑50厘米宽，厚30厘米3：7灰土防水墙，以防雨水流入工作坑。

开挖工作坑见前工作坑设计，工作坑开挖成型后及时安装密撑并定位设立箱式组合梯架，以方便人员上下工作坑。

顶管施工方法

顶管施工方法（1）进洞准备①将洞口处型钢切除，将凿除物清理完毕；②在洞口止水圈下部用混凝土浇筑一个弧形托块，推进工具管，直至洞口止水圈能起作用，此时可测出静止土压力来确定出推进土压力控制系数；③洞口封门施工时设置注浆管，以供正常顶管施工时注入触变泥浆，从而减少管道与土体之间的摩阻力。

（2）顶管顶进从破洞一直到第三节管道全部推进入土中的全过程称之为初始顶进。

在顶管施工中，初始顶进是一个至关重要的阶段，影响整个顶管过程。

初始顶进分为以下几步：①破洞。

在破洞之前，洞口必须要有防止土体或砂层塌方的措施。

在土质均匀的粘土土中顶进时，洞口采用砖砌封门；②顶管机入土。

当封门破除后，可把顶管机刀盘开动，用主顶油缸缓慢把顶管机推入土中。

这一过程中注意防止刀盘嵌入砂土中不转而顶管机壳体旋转，采取了控制顶进速度和在顶管机左右两侧加设角撑的办法来防止其旋转；③机头后方的两根砼管与机头管连接。

形成一个整体，用来控制顶进段的高程和中线。

至此，初始推进工作完成，此时应停下来进行一次全面的测量，并把测量数据绘成曲线，便于分析。

（3）排运泥浆①泥水平衡废弃土采用顶管泥浆输送泵送到井上泥浆沉淀池；②泥浆沉淀池间采用串联对泥浆进行二次沉淀，经过处理后的泥浆浓度可大大减小，并且过滤后的清水可重复使用；③泥浆沉淀后通过泥头车外运。

（4）方向纠偏①根据图纸所示工作井坐标、顶进轴线斜坡和平坡交界的坐标，以及实际接收井中心的坐标，分别计算出各自方位角；②采用导线法，将控制点定在工作井上。

顶管顶进时，在机头中心设置一个光靶，根据光靶反映的读数算出目前机头的方位，通过实时对机头方位进行调整从而达到顶进过程纠偏。

（5）接口安装①管材运送、起吊均需有专用夹具，顶管管节在连接前，要在橡胶圈上套环内壁涂一层硅油作为润滑剂；②插入时，安装外力必须均匀，橡胶圈不移位、不反转、不露出管外，否则拔出重插；③顶管结束后，按设计要求在内间隙嵌以弹性密封胶，与二管口抹平。

顶管施工的方法及原理

顶管施工的方法及原理
顶管是一种无需挖掘地面表面，通过地下钢管将管道材料推入地下的方法。

其原理是通过在地面上进行钢管铺设并通过顶升装置推进管道的方式，将管道材料推进地下。

这种方法通常用于建造地下管道，如给水管道、沉管隧道等。

顶管施工的方法一般包括以下步骤：
1. 在地面上铺设钢管，并将其连接起来，形成一个连续的管道。

2. 在钢管的顶部安装顶升装置，用于将管道材料推进地下。

3. 在地下挖掘一条适当大小的隧道，并将顶升装置放入隧道中。

4. 启动顶升装置，推动管道材料进入地下，同时在地面上的钢管不断向前推进。

5. 当管道材料推进到目标位置时，停止顶升装置，并将其从地下取出。

6. 在地下挖掘出管道的开口，将管道连接到系统中。

顶管施工具有高效、节约时间、减少地面破坏等优点，但也有一些限制，如只适用于一定长度的管道、需要大量的空间进行操作等。

顶管施工应用方法技巧份

顶管施工应用方法技巧(1)份顶管施工应用方法技巧 11、顶管法1、1顶管法简介顶管施工主要应用于Ⅲ级以下土层。

在顶管施工中，通常采用大吨位的顶管机直接顶入管道或边排土边顶入，为了减小阻力，第一节管的前端一般制成楔形，对于大直径的管道施工时，人可直接进入前部进行排土作业，楔形面处于上部，有利于防止地层坍塌，保护作业人员安全。

如图1所示。

排土作业时，根据土层的稳定程度，可以进行一定程度的超挖，以减小顶入阻力和加快顶管速度。

对于小直径顶管，可以采用螺旋钻、水力等方法辅助排土。

该方法铺管精度较难控制，特别是管道较重时问题尤为突出。

1、2顶管法分类及比较根据顶进时的工艺方法，传统的顶管法可以分为以下几种：(1)静压式顶管，即单纯利用给进油缸顶推及后拉套管;(2)水力冲刺静压式顶管，即采用高压水力冲刺破土，油缸顶推套管，管外少量排渣;(3)回转式顶管，即钻头切削土层，套管同步跟进，管内排渣，它可分给水钻进和无水钻进两种，又可分套管回转和不回转两种。

静压式顶管工法最为简单，设备要求具有一定的顶推力和拔力即可。

静压式顶管一般顶进深度为50m～70m，还可以进行多级顶管。

其顶管力计算公式为：式中：F——顶管阻力(kN);T0——顶管端部起始阻力(kN);D——顶管外径(m);q——管周边均布荷载(KPa);μ——管与土层之间摩擦系数;c——管与土层之间的粘着力(kPa);L——顶管长度(m);从上式可以看出：顶管直径和顶管长度越大，顶管阻力越大;水平管埋设越深，顶管阻力越大。

此外，在工程实践中发现顶管速度与顶管阻力之间也存在有正比关系。

若取静压式顶管管径127mm，深20m，顶管长度20m，顶管阻力达720KN。

可见由于静压式顶管不排渣，对土层产生挤密压实作用，顶管的阻力较大。

水力冲刺静压式顶管施工，即钻头部位给高压水冲削土层，油缸给进推力顶进套管，水力冲削的土屑一部份从管外流入井内，套管内保持干净。

水力冲刺静压式顶管施工设备相对静压式顶管较为复杂。

顶管施工方法

顶管施工方法一、管道顶进方法的选择管道顶进方法的选择，应根据管道所处土层性质、管径、地下水位、附近地上与地下建筑物、构筑物和各种设施等因素，经技术经济比较后确定，并应符合下列规定：1在粉砂土层中且需要控制地面隆陷时，宜采用加泥式土压平衡或泥水平衡顶管法2在顶进长度较短、管径小的金属管时，宜采用一次顶进的挤密土层顶管法；3在粘性土或砂性土层，且无地下水影响时，宜采用手掘式或机械挖掘式顶管法；4当土质为砂砾土时，可采用具有支撑的工具管或注浆加固土层的措施；5在软土层且无障碍物的条件下，管顶以上土层较厚时，宜采用挤压式或网格式顶6管法；7在粘性土层中必须控制地面隆陷时，宜采用土压平衡顶管法二、顶管方法的解释：1.人工掘进顶管施工法人工掘进顶管施工法就是在向土内顶进套管的过程中,采用人工在套管前方掘土的一种施工方法。

首先顶进的一般是钢制或钢筋混凝土制的套管,最后在套管内安装燃气管道。

顶管施工的主要设备和操作都是在顶管工作坑内,工作坑的位置一般选择在顶管地段的下游,工作面的尺寸用下面公式确定(图8-1): 图8-1 顶管工作坑B=D w+2b+2cL=l1+l2+l3+l4+l5式中B――工作坑宽度(m);D w――套管外径(m);b――套管两侧操作宽度,根据摆放工具数量及土质条件而定,一般为0.8～1.6m; c――撑板厚度,一般为0.2m;L――工作坑长度(m);l1――管子顶进后,尾端留在导轨上的最小长度,钢筋混凝土管一般为0.3～0.5m,钢管一般为0.6～0.8m;l2――每根管长度(m);l3――出土工作面长度,根据出土工具而定,一般为1.0～1.8m;l4――千斤顶组装的总长度,1000kN的千斤顶可取0.9m,2000kN的千斤顶可取1.0m;l5――千斤顶后座及后座墙的总厚度(m)。

工作坑的底面高程,按燃气管道设计标高,套管直径及基础厚度而定。

工作坑的基础主要用于固定导轨及满足导轨上方套管的荷重。

顶管施工方法(一)

顶管施工方法（一）引言概述：顶管施工是一种在地下管道施工中常用的方法，它通过在地下锚固设备的支持下，将管道顶入地面，实现地下管道的无开挖敷设。

本文将详细介绍顶管施工方法（一），包括施工前的准备工作、顶管设备的选择与准备、施工过程中的注意事项、质量控制与安全要求等方面的内容。

正文：一、施工前的准备工作1.确定顶管施工的具体位置和线路，在地质勘察的基础上制定管道敷设方案。

2.进行地下管线排查，确保施工地点附近不存在其他重要地下设施。

3.制定详细的顶管施工计划，包括时间安排、人员配备和物资准备等方面。

二、顶管设备的选择与准备1.根据具体的顶管施工需要，选择适合的顶管设备，包括顶管机、导轨系统和锚固设备等。

2.对选用的顶管设备进行检查和调试，确保其正常运行和安全性能达标。

3.准备好所需的配件和备件，以备在施工过程中出现问题时进行更换和修理。

三、施工过程中的注意事项1.施工前需进行现场安全交底，确保施工人员了解施工安全规范和操作规程。

2.在进行顶管施工时，应严格按照施工方案和操作规程进行操作，确保施工质量和安全。

3.在顶管过程中，要密切关注管道的控制情况，及时调整顶管设备，保持顶管的平稳进行。

4.加强与周边环境的沟通和协调，确保施工过程中的安全和顺利进行。

5.在施工结束后，对施工现场进行清理，清点设备和配件，做好资料整理和记录。

四、质量控制与安全要求1.施工过程中，要进行相关质量检查和测试，确保顶管施工的质量符合要求。

2.对顶管设备进行定期检修和维护，保证其正常使用和安全性。

3.严格遵守施工安全规范，做好现场安全管理和事故预防工作。

4.加强对施工人员的培训和安全意识教育，提升工作人员的安全意识和操作规范。

五、总结顶管施工方法（一）是一种有效无开挖敷设地下管道的方法，它需要在施工前做好准备工作，选择合适的设备，并严格按照操作规程进行施工。

在施工过程中要注意质量控制和安全要求，及时调整设备，保持施工的正常进行。

顶管施工方法及工艺流程

顶管施工方法及工艺流程顶管施工方法是一种在城市地下进行管道施工的方法，它可以避免地面交通的影响，减少对城市环境的破坏，同时也可以提高施工效率和质量。

下面将介绍顶管施工的工艺流程和方法。

一、顶管施工的工艺流程1. 前期准备：确定施工方案，制定施工计划，进行场地勘察和测量，准备施工材料和设备。

2. 开挖井口：在管道起点和终点处开挖井口，井口的大小和深度应根据管道的直径和深度来确定。

3. 安装顶管机：将顶管机放置在井口，调整好机器的高度和角度，使其能够顺利地进入管道。

4. 推进顶管机：顶管机开始推进，同时进行管道的开挖和支撑，直到达到终点井口。

5. 安装管道：在顶管机推进的同时，将管道逐段安装到管道内，保证管道的质量和密封性。

6. 固定管道：在管道安装完成后，进行管道的固定和加固，以确保管道的稳定性和安全性。

7. 排除障碍物：在管道施工过程中，可能会遇到一些障碍物，需要进行清理和排除，以确保施工的顺利进行。

8. 完成施工：当顶管机到达终点井口时，施工就完成了，需要进行管道的检查和测试，以确保管道的质量和安全性。

二、顶管施工的方法1. 顶管机推进法：这是最常用的顶管施工方法，顶管机通过推进管道的方式进行施工，同时进行管道的开挖和支撑。

2. 钻孔法：这种方法适用于地下障碍物较多的情况，通过钻孔的方式进行管道的施工，可以避免对地下障碍物的破坏。

3. 挖掘法：这种方法适用于地下土层较软的情况，通过挖掘的方式进行管道的施工，可以减少对地下环境的影响。

4. 推拉法：这种方法适用于管道长度较短的情况，通过推拉的方式进行管道的施工，可以减少对地下环境的影响。

总之，顶管施工方法是一种高效、环保、安全的管道施工方法，可以有效地减少对城市环境的破坏，提高施工效率和质量。

在实际施工中，需要根据具体情况选择合适的施工方法和工艺流程，以确保施工的顺利进行。
