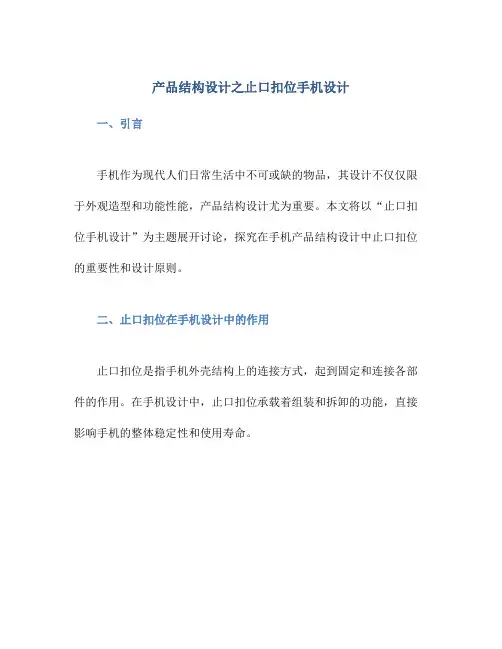

产品结构设计之止口扣位手机设计一、引言手机作为现代人们日常生活中不可或缺的物品，其设计不仅仅限于外观造型和功能性能，产品结构设计尤为重要。
本文将以“止口扣位手机设计”为主题展开讨论，探究在手机产品结构设计中止口扣位的重要性和设计原则。
二、止口扣位在手机设计中的作用止口扣位是指手机外壳结构上的连接方式，起到固定和连接各部件的作用。
在手机设计中，止口扣位承载着组装和拆卸的功能，直接影响手机的整体稳定性和使用寿命。
1. 稳固性止口扣位设计合理与否直接影响手机的稳固性。
合适的止口设计可以保证手机各部件之间连接紧密，不易出现松动或脱落的情况，提升用户体验。
2. 维修性良好的止口扣位设计可以方便维修人员进行手机内部结构的维护和更换，降低了维修难度和成本，延长了手机的使用寿命。
三、止口扣位手机设计原则在进行手机产品结构设计时，针对止口扣位的设计需要遵循一定的原则，以确保产品质量和用户体验。
1. 材料选择选择适合手机结构的坚固、耐磨的材料作为止口扣位的原材料，以确保止口的稳固性和耐用性。
2. 结构设计设计止口扣位的结构要简单明了，在满足连接需求的同时尽量减少结构复杂度，方便生产和维修。
3. 精准度要求确保止口扣位的制造精准度高，以保证不同部件能够准确连接并紧密固定，提升手机的整体品质。
四、案例分析以某知名手机品牌的某款手机为例，分析其止口扣位设计的优点和不足之处，为产品设计提供借鉴。
1. 优点•精密的止口扣位设计保证了手机的整体稳固性。
•结构简单易懂，方便用户进行自行维修和更换部件。
2. 不足•部分止口扣位设计精度不高，存在松动情况影响使用寿命。
•部分止口设计复杂，维修难度较大，影响维修效率。
五、结论止口扣位作为手机产品结构设计中重要的一环，直接关系到手机产品的稳固性和使用寿命。
合理设计止口扣位可以提升产品质量和用户体验，减少维修成本，是手机设计过程中需要重点关注的环节。
通过对止口扣位设计原则的遵循和案例分析的总结，可以为未来产品设计提供宝贵经验和指导。

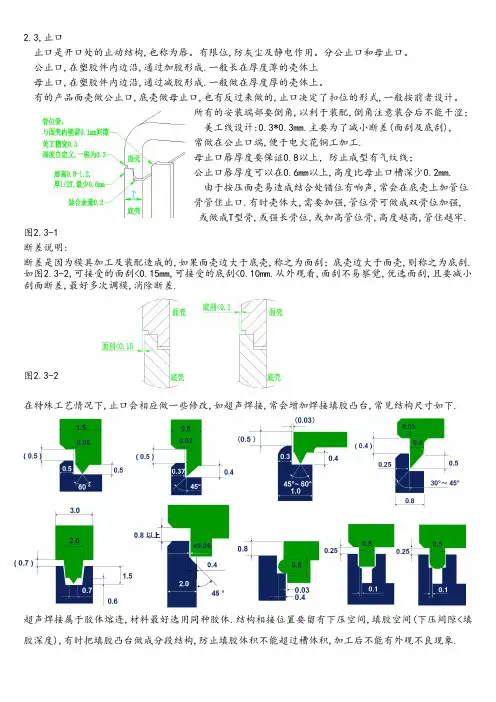

塑胶结构设计--止口
2.3,止口
止口是开口处的止动结构,也称为唇。
有限位,防灰尘及静电作用。
分公止口和母止口。
公止口,在塑胶件内边沿,通过加胶形成.一般长在厚度薄的壳体上
母止口,在塑胶件内边沿,通过减胶形成.一般做在厚度厚的壳体上。
有的产品面壳做公止口,底壳做母止口,也有反过来做的,止口决定了扣位的形式,一般按前者设计。
所有的安装端部要倒角,以利于装配,倒角注意装合后不能干涩；
美工线设计:0.3*0.3mm.主要为了减小断差(面刮及底刮),
常做在公止口端,便于电火花铜工加工.
母止口唇厚度要保证0.8以上，防止成型有气纹线；
公止口唇厚度可以在0.6mm以上,高度比母止口槽深少0.2mm.
由于按压面壳易造成结合处错位有响声,常会在底壳上加管位
骨管住止口.有时壳体大,需要加强,管位骨可做成双骨位加强,
或做成T型骨,或强长骨位,或加高管位骨,高度越高,管住越牢.图2.3-1
断差说明:
断差是因为模具加工及装配造成的,如果面壳边大于底壳,称之为面刮；底壳边大于面壳,则称之为底刮.如图2.3-2,可接受的面刮<0.15mm,可接受的底刮<0.10mm.从外观看,面刮不易察觉,优选面刮,且要减小刮面断差,最好多次调模,消除断差.
图2.3-2
在特殊工艺情况下,止口会相应做一些修改,如超声焊接,常会增加焊接填胶凸台,常见结构尺寸如下.
超声焊接属于胶体熔连,材料最好选用同种胶体.结构相接位置要留有下压空间,填胶空间(下压间隙<填胶深度),有时把填胶凸台做成分段结构,防止填胶体积不能超过槽体积,加工后不能有外观不良现象.。
手机结构设计间隙标准
手机结构设计间隙标准1. LENS 和壳体周边间隙留0.07，所有lens 表面比壳体低0.05，有贴雷射纸的区域背胶切空或壳体多切0.1避空。
所有lens 厚度以0.8厚为标准，不管是玻璃的还是压克力的，特别是带自拍镜的玻璃camera 一定不能小于0.8厚。
要出保护膜2D 图，留手撕位。
2. 主键盘:钢琴键，键跟键之间留0.15，OK 键和导航键间隙留0.15，导航键和其他键留0.2，键跟壳之间留0.15(所有键一定拔好模1度左右)。
侧键和壳间隙单边0.08(一定拔好模1.5度左右).3. 关于止口，如下图：长出来的止口高0.7,宽0.6，拔模3度，两壳间止口间隙0.05，竖直方向上间隙0.15，美观槽（如果有的话）宽0.3，深0.2。
4.5. 关于电镀件：最小宽度不小于1.2，厚度1MM 以上，局部不小于0.8。
和壳体间隙侧面单边0.1，底部热融的留0.1间隙,贴背胶的间隙留0.15-0.2。
如图结构的要切防积油槽或斜角。
6.7. 普通喷涂塑胶之间间隙（包括IML ）留0.1（不是运动件）。
运动件如电池盖留0.1。
电池盖尽量在PL 面内侧做一个0.5以上的C 角8. 关于金属装饰件，这可是最麻烦的部分，也是经常出问题的。
所有的（不管什么材质）金属件理论上和壳体平的，我们设计时有意的比壳低0.05。
金属件与壳体之间背胶留到0.15，热熔胶留到0.1。
但如果说一整件面壳都是金属的话,就还是不要比大面沉下去0.05了,直接与大面平齐,是不提倡金属比壳高，高出部分作个斜角的设计，这样很容易整个金属都外露了。
如果一定要这样，沉到壳里的部分不能小于0.4，也就是用比较厚的金属。
按键框例外，就是五金件与面壳做平齐，不再让塑胶壳少五金件0.1的让位9. 带rubber 胶套MIC 围骨间隙是0。
Reciever 和spk 围骨间隙0.1，带胶套motor 围骨间隙是0，围骨高度motor 的2/3。
和转子间隙0.5以上。
塑胶件结构设计之止口与扣位的设计
塑胶件结构设计之止口与扣位的设计止口与扣位特征是一套产品上不可缺少的重要组成部分，止扣是用来方便产品上下壳进行装配，可以有效的防止上下壳之间的偏位；而扣位则起产品之间的固定作用，对于一些小的产品，无法用螺丝来固定，基本上都采用是扣位；再比如一些产品，产品的四角才有螺丝柱，中间没有锁紧力，就有可能产生缝隙，为了防止这种情况出现，就会设计扣位。
1、止口的模具设计1.1、止口的作用1)壳体内部空间与外界的导通不会很直接，能有效地阻隔灰尘/静电等的进入2)上下壳体的定位及限位1.2、壳体止口的设计需要注意的事项1)嵌合面应有>3~5°的脱模斜度，端部设计倒角或圆角，以利于装配2)上壳与下壳圆角的止口配合，应使配合内角的R角偏大，以增加圆角之间的间隙，预防圆角处相互干涉3)止口方向设计，应将侧壁强度大的一端的止口设计在里边，以抵抗外力4)止口尺寸的设计，位于外边的止口的凸边厚度为0.8mm；位于里边的止口的凸边厚度为0.5mm；B1=0.075~0.10mm；B2=0.20mm5)美工线设计尺寸：0.50×0.50mm。
是否采用美工线，可以根据设计要求进行1.3、面壳与底壳断差的要求装配后在止口位，如果面壳大于底壳，称之为面刮；底壳大于面壳，则称之为底刮，如图1所示。
可接受的面刮<0.15mm，可接受的底刮<0.10mm，无论如何制作，段差均会存在，只是段差大小的问题，尽量使产品装配后面壳大于底壳，且缩小面壳与底壳的段差。
2、模具上卡扣的设计2.1、卡扣设计的关键点1)数量与位置：设在转角处的扣位应尽量靠近转角；2)结构形式与正反扣：要考虑组装、拆卸的方便，考虑模具的制作；3)卡扣处应注意防止缩水与熔接痕；4)朝壳体内部方向的卡扣，斜销运动空间不小于5mm；2.2、常见卡扣设计1)通常上盖设置跑滑块的卡钩，下盖设置跑斜顶的卡钩；因为上盖的筋条比下盖多，而且上盖的壁常比下盖深，为避免斜顶无空间脱出。
