场效应管好坏判别
一.指针表
黑接G红接S(触发)，迅速黑接D，红不动（然后导通），表针指示。迅速黑接S，红接G，然后截止。
。
其实场效应管三极管很好判断：有字面朝上从左到右依次为：G、D、S，有些管相反：S、D、G。我修显示器、主板、电源都是从上面的方法测绝对没问题。你不信随便拆块板看一看，场效应管在电路图板的布局及应VMOS大功率场效应晶体管的检测
二．1判别各电极与管型
用万用表R×100档，测量场效应晶体管任意两引脚之间的正、反向电阻值。其中一次测量中两引脚的电阻值为数百欧姆，这时两表笔所接的引脚为源极S
和漏极D，而另一引脚为栅极G。
再用万用表R×10k档测量两引脚（漏极D与源极S）之间的正、反向电阻值。正常时，正向电阻值为2kΩ左右，反向电阻值大于500kΩ。
在测量反向电阻值时，红表笔所接引脚不动，黑表笔脱离所接引脚后，先与栅极G触碰一下，然后再去接原引脚，观察万用表读数的变化情况。若万用表读数由原来较大阻值变为0，则此红表笔所接的即是源极S，黑表笔所接为漏极D。用黑表笔触发栅极G有效，说明该管为N沟道场效应管。若万用表读数仍为较大值，则黑表笔接回原引脚不变，改用红表笔去触碰栅极G后再接回原引脚，若此时万用表读数由原来阻值较大变为0，则此时黑表笔接的为源极S，红表笔接的是漏极D。用表红笔触发栅极G有效，说明该管为P沟道场效应晶体管。
2．判别其好坏
用万用表R×1k档或R×10k档，测量场效应管任意两脚之间的正、反向电阻值。正常时，除漏极D与源极S的正向电阻值较小外，其余各引脚之间（G与D、G与S）的正、反向电阻值均应为无穷大。若测得某两极之间的电阻值接近0Ω，则说明该管已击穿损坏。
另外，还可以用触发栅极G（P沟道场效应晶体管用红表笔触发，N沟道场效应管用黑表笔触发）的方法来判断场应管是否损坏。若触发有效（触发栅极G 后，D、S极之间的正、反向电阻均变为0），则可确定该管性能良好。
用吧
三,1 用10K档,内有15伏电池.可提供导通电压.
2 因为栅极等效于电容,与任何脚不通,
不论N管或P管都很容易找出栅极来,否则是坏管.
3 利用表笔对栅源间正向或反向充电,可使漏源通或断,
且由于栅极上电荷能保持,上述两步可分先后,不必同步,方便.
但要放电时需短路管脚或反充.
4 大都源漏间有反并二极管,应注意,及帮助判断.
5 大都封庄为字面对自已时,左栅中漏右源.
以上前三点必需掌握,后两点灵活运用,很快就能判管脚,分好坏.
场效应晶体管的电路符号及图片识别
场效应管英文缩写：FET(Field-effect transistor)，简称为场效应管，是一种高输入阻抗的电压控制型半导体。场效应管也是一种晶体三极管，也有三个极，分别叫源极S，栅极G，漏极D。 场效应管电路符号 一：场效应管的分类： 1、各类场效应管根据其沟道所采用的半导体材料，可分为N型沟道和P型沟道两种。所谓沟道，就是电流通道。 2、根据构造和工艺的不同，场效应管分为结型和绝缘型两大类。 结型场效应管的英文是 Junction Field Effect Transistor，简称JFET。JFET 又分为N沟道，P沟道场效应管。 绝缘栅型场效应管：英文是 Metal Oxide Semiconductor Field Effect Transistor，缩写为MO SFET，简称MOS管。 MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。
3、按导电方式：耗尽型与增强型，结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。 二：场效应晶体管具有如下特点： （1）输入阻抗高； （2）输入功耗小； （3）温度稳定性好； （4）信号放大稳定性好，信号失真小； （5）由于不存在杂乱运动的少子扩散引起的散粒噪声，所以噪声低。 三：场效应管与晶体管的比较 （1）场效应管是电压控制元件，而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。 （2）场效应管是利用多数载流子导电，所以称之为单极型器件，而晶体管是即有多数载流子，也利用少数载流子导电。被称之为双极型器件。 （3）有些场效应管的源极和漏极可以互换使用，栅压也可正可负，灵活性比晶体管好。 （4）场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上，因此场效应管 四：场效应管的主要作用： 1.场效应管可应用于放大。由于场效应管的放大器输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。 2.场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。 3.场效应管可以用作可变电阻。
三极管的极性判断及参数
三极管的极性判断及参数 作者：未知 文章来源：来自网络 点击数：57 更新时间： 2008-3-1 0:00:27 1． 常用小功率三极管的主要参数 常用小功率三极管的主要参数，参见表B311。 2．三极管电极和管型的判别 (1) 目测法 ① 管型的判别 一般，管型是NPN 还是PNP 应从管壳上标注的型号来辨别。依照部颁标准，三极管型号的第二位(字母)，A 、C 表示PNP 管，B 、D 表示NPN 管，例如： 3AX 为PNP 型低频小功率管 3BX 为NPN 型低频小功率管 3CG 为PNP 型高频小功率管 3DG 为NPN 型高频小功率管 3AD 为PNP 型低频大功率管 3DD 为NPN 型低频大功率管 3CA 为PNP 型高频大功率管 3DA 为NPN 型高频大功率管 此外有国际流行的9011～9018系列高频小功率管，除9012和9015为PNP 管外，其余均为NPN 型管。 ② 管极的判别 常用中小功率三极管有金属圆壳 和塑料封装(半柱型)等外型，图T305 介绍了三种典型的外形和管极排列方 式。 (2) 用万用表电阻档判别 三极管内部有两个PN 结，可用万用表电阻档分辨e 、b 、c 三个极。在型号标注模糊的情况下，也可用此法判别管型。 ① 基极的判别 判别管极时应首先确认基极。对于NPN 管，用 黑表笔接假定的基极，用红表笔分别接触另外两个 极，若测得电阻都小，约为几百欧~几千欧；而将 黑、红两表笔对调，测得电阻均较大，在几百千欧 以上，此时黑表笔接的就是基极。PNP 管，情况正 相反，测量时两个PN 结都正偏的情况下，红表笔 接基极。 实际上，小功率管的基极一般排列在三个管脚 的中间，可用上述方法，分别将黑、红表笔接基极， 既可测定三极管的两个PN 结是否完好(与二极管PN
三极管极性判断
(1) 判定基极。用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为PNP型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管。 (2) 判定集电极c和发射极e。(以PNP为例)将万用表置于R×100或R×1k挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。[大功率晶体三极管的检测] 利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。PN结较大，其反向饱和电流也必然增大。所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k 挡测量，必然测得的电阻值小，好像极间短路一样，所以通常使用 R×10或R×1挡检测大功率三极管。 如何检测好坏： 1，判断集电极-发射极之间漏电，您找到集电极和发射极后，您若直接用万用表测这二支引脚，无论极性如何对换，均呈高阻值。如下图(b)所示。一只良好的普通硅三级管发射级与集电级万用表指针位置
几乎是不动的，若发现阻值变小，说明这只管子性能已不好了。判断发射级与集电极漏电用万用表10K档位。 2，判断集电极与基极和发射极与基极之间漏电，用10K挡红棒（－）搭在基极引脚上，黑棒依次搭在集电极和发射极引脚上，阻值应为无穷大，万用表指针位置几乎是不动的，若发现表针走动哪怕有一点走动，说明这只三极管性能已不好了。 要理解稳压二极管的工作原理，只要了解二极管的反向特性就行了。所有的晶体二极管,其基本特性是单向导通。就是说，正向加压导通，反向加压不通。这里有个条件就是反向加压不超过管子的反向耐压值。那么超过耐压值后是什么结果呢？一个简单的答案就是管子烧毁。但这不是全部答案。试验发现，只要限制反向电流值（例如，在管子与电源之间串联一个电阻），管子虽然被击穿却不会烧毁。而且还发现，管子反向击穿后，电流从大往小变，电压只有很微小的下降，一直降到某个电流值后电压才随电流的下降急剧下降。正是利用了这个特性人们才造出了稳压二极管。使用稳压二极管的关键是设计好它的电流值。
场效应管的极性和好坏判断
Q1：高压稳场管；Q2：低压稳场管 Q2的S极接地；测量方法：红表笔接地，黑表笔接场管S极，如数值小于10，则说明当前所测场管Q2，Q2的D极连接Q1的S极。 判断Q1是否击穿：红表笔接D极，黑表笔接S极，数值小于10，证明击穿。 场管的代换原则（只适合主板） 场管代换只需大小相同，分清Ｎ沟道Ｐ沟道即可 功率大的可以代换功率小的 技嘉主板的场管最好原值代换 一般主板上采用的场效管大多为绝缘栅型增强型N沟通最多，其次是增强型P沟道，结型管和耗尽型管一般没有， 场效应管N沟道和P沟道判断方法 （1）场效应管的极性判断，管型判断（如图）
G极与D极和S极正反向均为∞ （2）场效应管的好坏判断 把数字万用表打到二极管档，用两表笔任意触碰场效应管的三只引脚，好的场效应管最终测量结果只有一次有读数，并且在500左右。如果在最终测量结果中测得只有一次有读数，并且为“0”时，须用表笔短接场效应管识引脚，然后再测量一次，若又测得一组为500左右读数时，此管也为好管。不符合以上规律的场效应管均为坏管。 场效应管的代换原则（注：只适合主板上场效应管的代换） 一般主板上采用的场效管大多为绝缘栅型增强型N沟通最多，其次是增强型P沟道，结型管和耗尽型管一般没有，所以在代换时，只须在大小相同的情况下，N沟道代N沟道，P沟道代P沟道即可。 用万用表测量场效应管极性及好坏判断 来源:互联网作者:电子电路图网【大中小】 1、测量
极性及管型判断 红笔接Ｓ、黑笔接Ｄ值为（300-800）为Ｎ沟道 红笔接Ｄ、黑笔接Ｓ值为（300-800）为ｐ沟道 如果先没Ｇ、Ｄ再没Ｓ、Ｄ会长响，表笔放在Ｇ和最短脚相连放电，如果再长响为击穿贴片场管与三极管难以区分，先按三极管没，如果不是按场管测 场管测量时，最好取下来测，在主板上测量会不准 2、好坏判断
三极管型号判断
一、晶体三极管的命名方法及型号字母意义 晶体三极管的命名方法见图5-18，型号字母意义见表5-6 二、晶体三极管的种类 晶体三极管主要有NPN 型和PNP型两大类,一般我们可以从晶体管上标出的型号来识别。详见表5－6。晶体三极管的种类划分如下。 ①按设计结构分为 : 点接触型、面接触型。 ②按工作频率分为 : 高频管、低频管、开关管。 ③按功率大小分为 : 大功率、中功率、小功率。 ④从封装形式分为 : 金属封装、塑料封装。 三、三极管的主要参数 一般情况晶体管的参数可分为直流参数、交流参数、极限参数三大类。 ①直流参数 : 集电极 -基极反向电流 I CBO。此值越小说明晶体管温度稳定性越好。一般小功率管约 10μA左右,硅晶体管更小。 集电极－发射极反向电流I CEO, 也称穿透电流。此值越小说明晶体管稳定性越好。过大说明这个晶体管不宜使用。 ②极限参数:晶体管的极限参数有: 集电极最大允许电流I CM；集电极最大允许耗散功率I CM；集电极-发射极反向击穿电压V(BR)CEO。 ③晶体管的电流放大系数:晶体管的直流放大系数和交流放大系数近似相等,在实际使用时一般不再区分,都用β表示,也可用h FE表示。 为了能直观地表明三极管的放大倍数 , 常在三极管的外壳上标注不同的色标。锗、硅开关管 , 高、低频小功率管 , 硅低频大功率管所用的色标标志如表 2-9-6 所示。 表5-7 部分三极管β值色标表示 ④特性频率f T：晶体三极管的β值随工作频率的升高而下降,三极管的特性频率f是当β下降到 1 时的频率值。也就是说 , 在这个频率下的三极管,己失去放大能力,因为晶体管的工作频率必须小于晶体管特性频率的一半以下。
怎样快速判断场效应管的好坏
怎样快速判断场效应管的好坏 将指针式万用表拨至“RX1K”档，并电调零。场效应管带字的一面朝着自己，从左到右依次为：G（栅极），D（漏极），S（源极）。先将黑表笔接在G极上，然后红表笔分别触碰D极和S极，然后再对换表笔，再测，如这两次测得的结果，都使万用表的指针不动，那么，初步判断这个场效应管是好的。最后，在将黑表笔接在D极，红表笔接在S极上，此时，万用表指针应不动；然后再对换表笔，再测，此时，万用表指针应向右摆动。 经过这两次判断，这个场效应管就是好的。如果所测的结果与上述不符，则这个场效应管就是坏的。要么是击穿了，要么是性能不好了。 用万用表定性判断场效应管 一、定性判断MOS型场效应管的好坏 先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。给栅、源极之间充电，此时万用表指针有轻微偏转。再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。 二、定性判断结型场效应管的电极 将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。若发现表针有轻微摆动，就证明第三脚为栅极。欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。
判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。 注意事项： （1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。但是，如果两手分别接触D、S极，并且用手指摸住栅极 时，有可能观察到表针向右偏转的情形。其原因是人体几个部位 和电阻对场效应管起到偏置作用，使之进入饱和区。（2）也可以 用舌尖舔住栅极，现象同上。 场效应管有什么作用还有怎样来测量极性和判断好坏，放大倍数等 场效应管的作用 1、场效应管可应用于放大。由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。 2、场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。
判断三极管极性
判断基极和三极管的类型 关键词：基极, 三极管 三极管的脚位判断，三极管的脚位有两种封装排列形式，如右图： 三极管是一种结型电阻器件，它的三个引脚都有明显的电阻数据，测试时（以数字万用表为例，红笔+，黒笔-）我们将测试档位切换至二极管档（蜂鸣档）标志符号如右图： 正常的NPN结构三极管的基极（B）对集电极（C）、发射极（E）的正向电阻是430Ω-680Ω（根据型号的不同，放大倍数的差异，这个值有所不同）反向电阻无穷大；正常的PNP 结构的三极管的基极（B）对集电极（C）、发射极（E）的反向电阻是430Ω-680Ω，正向电阻无穷大。集电极C对发射极E在不加偏流的情况下，电阻为无穷大。基极对集电极的测试电阻约等于基极对发射极的测试电阻，通常情况下，基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右（大功率管比较明显），如果超出这个值，这个元件的性能已经变坏，请不要再使用。如果误使用于电路中可能会导致整个或部分电路的工作点变坏，这个元件也可能不久就会损坏，大功率电路和高频电路对这种劣质元件反应比较明显。 尽管封装结构不同，但与同参数的其它型号的管子功能和性能是一样的，不同的封装结构只是应用于电路设计中特定的使用场合的需要。 要注意有些厂家生产一些不规范元件，例如C945正常的脚位是BCE，但有的厂家出的此元件脚位排列却是EBC，这会造成那些粗心的工作人员将新元件在未检测的情况下装入电路，导致电路不能工作，严重时烧毁相关联的元器件，比如电视机上用的开关电源。 在我们常用的万用表中，测试三极管的脚位排列图： 先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),或者都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极. 当基极确定后,将黑表笔接基极,红表笔笔接其它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP. 判断集电极C和发射极E,以NPN为例: 把黑表笔接至假设的集电极C,红表笔接到假设的发射极E,并用手捏住B和C极,读出表头所示C,E电阻值,然后将红,黑表笔反接重测.若第一次电阻比第二次小,说明原假设成立.
常用场效应管型号参数管脚识别及检测表
. 常用场效应管型号参数管脚识别及检测表 场效应管管脚识别 场效应管的检测和使用 场效应管的检测和使用一、用指针式万用表对场效应管进 行判别 （1）用测电阻法判别结型场效应管的电极 根据场效应管的PN结正、反向电阻值不一样的现象，可以 判别出结型场效应管的三个电极。具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。
1 / 19 . （2）用测电阻法判别场效应管的好坏 测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效 应管手册标明的电阻值是否相符去判别管的好坏。具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏 极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测 得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极 之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。要注意，若两个栅极在管内断极，可用元件代换法进行检测。 （3）用感应信号输人法估测场效应管的放大能力 具体方法：用万用表电阻的R×100档，红表笔接源极Ｓ， 黑表笔接漏极Ｄ，给场效应管加上1.5Ｖ的电源电压，此时 表针指示出的漏源极间的电阻值。然后用手捏住结型场效应管的栅极Ｇ，将人体的感应电压信号加到栅极上。这样，由于管的放大作用，漏源电压VDS和漏极电流Iｂ都要发生变化，也就是漏源极间电阻发生了变化，由此可以观察到表针
三极管的主要参数及极性判断
PNP三极管管脚图TO-92管脚图： SOT-23管脚图：
本篇文章摘自百科查看详细内容请点：https://www.360docs.net/doc/2215092374.html,/Article/jk/200912/121135 5.html 三极管的主要参数及极性判断
Z304三极管的主要参数及极性判别 1．常用小功率三极管的主要参数 常用小功率三极管的主要参数，参见表B311。 2．三极管电极和管型的判别 (1) 目测法 ①管型的判别 一般，管型是NPN还是PNP应从管壳上标注的型号来辨别。依照部颁标准，三极管型号的第二位(字母)，A、C表示PNP管，B、D表示NPN管，例如： 3AX 为PNP型低频小功率管3BX 为NPN型低频小功率管 3CG 为PNP型高频小功率管3DG 为NPN型高频小功率管 3AD 为PNP型低频大功率管3DD 为NPN型低频大功率管 3CA 为PNP型高频大功率管3DA 为NPN型高频大功率管 此外有国际流行的9011～9018系列高频小功率管，除9012和9015为PNP管外，其余均为NP N型管。 ②管极的判别 常用中小功率三极管有金属圆壳和塑料封装(半柱型)等外型，图T305介绍了三种典型的外形和管极 排列方式。
(2) 用万用表电阻档判别 三极管内部有两个PN结，可用万用表电阻档分辨e、b、c三个极。在型号标注模糊的情况下，也可 用此法判别管型。 ①基极的判别 判别管极时应首先确认基极。对于NPN管，用黑表笔接假定的基极，用红表笔分别接触另外两个极，若测得电阻都小，约为几百欧~几千欧；而将黑、红两表笔对调，测得电阻均较大，在几百千欧以上，此时黑表笔接的就是基极。PNP管，情况正相反，测量时两个PN结都正偏的情况下，红表笔接基极。 实际上，小功率管的基极一般排列在三个管脚的中间，可用上述方法，分别将黑、红表笔接基极，既可测定三极管的两个PN结是否完好(与二极管PN结的测量方法一样)，又可确认管型。 ②集电极和发射极的判别 确定基极后，假设余下管脚之一为集电极c，另一为发射极e，用手指分别捏住c极与b极(即用手指代替基极电阻Rb)。同时，将万用表两表笔分别与c、e接触，若被测管为NPN，则用黑表笔接触c极、用红表笔接e极(PNP管相反)，观察指针偏转角度；然后再设另一管脚为c极，重复以上过程，比较两次测量指针的偏转角度，大的一次表明IC大，管子处于放大状态，相应假设的c、e极正确。 3．三极管性能的简易测量 (1) 用万用表电阻档测ICEO和 基极开路，万用表黑表笔接NPN管的集电极c、红表笔接发射极e(PNP管相反)，此时c、e间电阻 值大则表明ICEO小，电阻值小则表明ICEO大。 用手指代替基极电阻Rb，用上法测c、e间电阻，若阻值比基极开路时小得多则表明β值大。 (2) 用万用表hFE档测β 有的万用表有hFE档，按表上规定的极型插入三极管即可测得电流放大系数β，若β很小或为零，表明三极管己损坏，可用电阻档分别测两个PN结，确认是否有击穿或断路。
图解教程之 MOS(场效应管)的极性辨别 工作原理 好坏判断
图解教程之MOS（场效应管）的极性辨别工作原理好坏判断 本帖最后由 yzx 于 2009-3-22 08:05 PM 编辑 这个是功率场效应管（MOSFET）的原理图示，注意看，DS之间并联了一个二极管，而且这个二极管极性N管和P管正好相反 检测场效应管极性主要靠的就是这个 几种常见的场效应管封装管脚图： 首先认清楚DS两个极 SO8： SO8-Dual: TO220： TO252: PowerPak-SO8 LFPAK-SO8 TSSOP8:
SOT-23: 先用一个SO8的MOS做示范，因为123脚都是S，5678脚都是D，所以可以任意选择测试管脚 把万用表设置到二极管档 红黑表笔任意接D和S，如果没有读数，则交换表笔就有读数了 此时红S，黑D 交换表笔黑S，红D 此时无穷大 根据图一中二极管方向可以确定此管为N管 但要排除有可能是三极管干扰 只要用万用表测一下G极（4脚）对任何脚都没有读数，用电阻档量也是无穷大阻值 即可确定这是一个NMOS，并非三极管 下一步再确定这个NMOS是否工作正常 黑笔S红笔G，此时无穷大，并且测试电压已经提供了MOS的导通电压 此时重做第2步，黑S，红D，发现什么了？读数变成0，也就是MOS导通了
总结一下，Nmos相当于一个对地的电子开关，下图黄圈就是NMOS 当G极相对S极有正电压的时候（比如把G接到VCC，因为S已经接地了） 或是在GS之间加一个电池，负极S正级G 开关导通，灯亮 当G极相对S极电压为0或是负电压（比如把G接地），开关断开，灯灭 比三极管简单吧！会用MOS以后我根本不再用三极管了 MOS导通可以近似认为开关，因为导通电阻非常小，都在毫欧级别，甚至小于普通开关 控制这个开关打开或关闭也不需要很多能量，只需一个电压即可，三极管则是要一个电流 所以CMOS器件耗电远小于TTL器件 再测试一个PMOS吧，SOT23的 红黑表笔任意接D和S，如果没有读数，则交换表笔就有读数了 此时黑S，红D 交换表笔红S，黑D 此时无穷大 根据图一中二极管方向可以确定此管为P管
常用场效应管型号参数管脚识别及检测表
常用场效应管型号参数管脚识别及检测表场效应管管脚识别 场效应管的检测和使用 场效应管的检测和使用一、用指针式万用表对场效应管进行判别 （1）用测电阻法判别结型场效应管的电极 根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一
只表笔依次去接触其余的两个电极，测其电阻值。当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。 （2）用测电阻法判别场效应管的好坏 测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。要注意，若两个栅极在管内断极，可用元件代换法
三极管极性判断
三极管极性判断！ 一、三颠倒，找基极三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k 挡位。假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠
倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻 找的基极。 二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。 三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c 和发射极e。(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电
阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b 极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。(2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c 极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。 四、测不出，动嘴巴若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。具体方法是：在“顺箭头，偏转
三极管极性判定
9013三极管 9013是一种NPN型小功率三极管。三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区。三极管的排列方式有PNP和NPN两种。s9013 NPN三极管主要用途：作为音频放大和收音机1W推挽输出以及开关等。 中文名 9013三极管 外文名 9013 triode 作用 电流放大 应用 收音机的1W推挽输出，音频放大 材料 硅 类型 NPN型
目录 .1型号对比 .2引脚参数 型号对比 s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。用下面这个引脚图(管脚图)表示： 三极管引脚图e b c 当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。 非9014,9013系列三极管管脚识别方法： (a) 判定基极。用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、 反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。 (b) 判定三极管集电极c和发射极e。(以PNP型三极管为例)将万用表置于R×100或 R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。 D 不拆卸三极管判断其好坏的方法。 在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
三极管的检测及其管脚的判别
三极管的检测及其管脚的判别 使用数字万用表判断三极管管脚(图解教程) 现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。我倒认为数字万用表在测量三极管时更加的方便。以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。 手头上有一些BC337的三极管，假设不知它是PNP管还是NPN 管。 图1三极管 我们知道三极管的内部就像二个二极管组合而成的。其形式就像下图。中间的是基极（B极）。
图2三极管的内部形式 首先我们要先找到基极并判断是PNP还是NPN管。看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。这时我们可以用数字万用表的二极管档去测基极，看图3。对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。对于NPN表来说则是红表笔（连表内电池正极）连在基极上。从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3万用表的二极管测量档 图4判断BC337的B极和管型(1)
图4判断BC337的B极和管型(2) 找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。 把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。读数，再把它的另二脚反转，再读数。读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E 极。学会了，其它的三极管也就一样这样做了，方便快速。 图5万用表上的hFE档
如何判断三极管的类型和极性
①用数字式万用表判断基极 b 和三极管的类型:将万用表欧姆 挡置"R ×200" 或"R×2k" 处,先假设三极管的某极为"基极",并把红表笔接在假设的基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。 ②判断集电极c和发射极e:仍将万用表欧姆挡置"R ×200" 或"R ×2k" 处,以NPN管为例,把红表笔接在假设的集电极c 上, 黑表笔接到假设的发射极e上,并用手捏住b和c极( 不能使b、c直接接触), 通过人体, 相当 b 、C 之间接入偏置电阻, 读出表头所示的阻值, 然后将两表笔反接重测。若第一次测得的阻值比第二次小, 说明原假设成立, 因为 c 、e 问电阻值小说明通过万用表的电流大, 偏置正常。万 用表都有测三极管放大倍数（Hfe）的接口。可以估测一下三极管的放大倍数。
己知三极管类型及电极,指针式万用表判别晶体管好坏的方法 如下: ①测 NPN 三极管:将万用表欧姆挡置 "R × 200" 或 "R × 2k" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是 好 的 。 ②测 PNP 三极管:将万用表欧姆挡置 "R × 200" 或 "R ×2k" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。 c 、e 的判别电路示意图（一）
场效应开关管好坏及极性判别方法
场效应开关管好坏及极性判别方法 2007-09-24 21:16:56| 分类：默认分类|字号订阅 场效应开关管好坏及极性判别方法！判断场效应开关管好坏的方法是：将万用表电阻档量程拨至R×1k档，用黑表笔接D极，红表笔接S极，用手同时触及一下G、D极，场效应开关管应呈瞬时导通状态，即表针摆向阻值较小的位置；再用手触及一下G、S极，场效应开关管应无反应，即表针在回零位置不动；此时即可判断该场效应开关管为好管。场效应开关管的极性判别方法是：将万用表电阻档量程拨至R×1k档，分别测量三个管脚之间的电阻，若某脚与其他两只引脚之间的电阻值均为无穷大，并且交换表笔后再测仍为无穷大，则此脚为G极，其他两脚为S极和D极；然后用万用表测S极与D极间的电阻一次，交换两表笔后再测一次，其中阻值较低的一次，黑表笔接的是S极，红表笔接的是D极 关于《IRF NMOS场效应管管脚的辨识方法》的补充说明 关于《IRF NMOS场效应管管脚的辨识方法》的补充说明原文（略加了修饰）：IRF540是NMOS场效应管，中间和散热片相通的是D极，另外两个自然是S和G了。将S和G 其中之一与D相连，串一数十欧电阻接至+12V电源+极，另一极接+12V电源-极，有电流的话，则前者为G，后者为S；否则相反。唯一的假设：管子未坏。如果你的指针万用表有X10K档（6~15V电池供电），则无须+12V电源。其黑表笔就是表内电源的+极。用它可以代替上述的电源+电阻+电流表。只需要记住表针摆动（也就是通常说的有电阻）就是有电流；表针摆动越多（电阻越小）电流就越大。补充说明：一点没错，场效应管确实是电压控制器件。但是为什么要在G极接电阻呢？上面提到的加电阻云云，只是为了测试安全的需要。以上测试的原理很简单，就是：把G和D直接相连，在G、D和S之间加的电压，当G-S之间的控制电压（在这里也就是D-S之间电压）大于NMOS管的导通门限控制电压时，NMOS管的D-S极将有电流出现。把G和D直接相连是为了共用同一组电源。如果连起来的时S和D，电压将加在S-D和G之间，显然，G和S之间未击穿时，S-D和G之间是不会有电流的。顺便说一下，IRF系列MOS管的G和S间的击穿电压一般可达到 +/-20V，测试中加6-15V的电压是不会击穿损坏的。加电阻的目的是：限制最大电流，防止电流过大烧坏管子。因为测试中一般不可能加散热片，电流大了很容易损坏管子。显然，用万用表测试时是不需要电阻的，表的内阻即可起到相同的作用。要得到大的电流其实很简单，那就是加大控制电压。场效应管是电压控制器件，相当于一个电压控制的电流源。当控制电压大于导通门限电压后，控制电压越大，则可能的D极电流就越大。说“可能”的原因时，还必须要加上足够的D极电压。当然，这时候就要考虑散热问题了。一般地，G-S间的控制电压大于4V，就会有ID漏极电流。控制电压越大，漏极电流越大。当G-S间的控制电压达到10V，ID漏极电流即可达到手册规定的最大值。也就是，当G-S间的控制电压达到10V时，该MOS管的导通情况已经基本上达到最好了。加大控制电压也是有限度的。当 G-S间的控制电压达到10V后，此时G-S间的控制电压继续增大，只能使导通情况略有改善，而无大的变化。兼顾考虑到G-S的击穿电压（一般为+/-20V，控制电压超过此限管子
怎样判断三极管极性与好坏
怎样判断三极管极性与好坏 悬赏分：0 - 解决时间：2009-7-3 13:41 提问者：吕小军88 - 试用期一级最佳答案 (1) 判定基极。用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为PNP 型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管。(2) 判定集电极c和发射极e。(以PNP为例)将万用表置于R×100或R×1k挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。[大功率晶体三极管的检测] 利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。PN结较大，其反向饱和电流也必然增大。所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k 挡测量，必然测得的电阻值小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。 如何检测好坏： 1，判断集电极-发射极之间漏电，您找到集电极和发射极后，您若直接用万用表测这二支引脚，无论极性如何对换，均呈高阻值。如下图(b)所示。一只良好的普通硅三级管发射级与集电级万用表指针位置几乎是不动的，若发现阻值变小，说明这只管子性能已不好了。判断发射级与集电极漏电用万用表10K档位。 2，判断集电极与基极和发射极与基极之间漏电，用10K挡红棒（－）搭在基极引脚上，黑棒依次搭在集电极和发射极引脚上，阻值应为无穷大，万用表指针位置几乎是不动的，若发现表针走动哪怕有一点走动，说明这只三极管性能已不好了
用万用表检测各种见三极管的极性
万用表检测常见三极管(如,中功率三极管,小功率三极管,达林顿三极管,大功率达林顿三极管,行输出三极管等)的引脚极性,好坏及一些主要参数的方法 1、中、小功率三极管的检测 A、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏 (a)、测量极间电阻。将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。 (b)、三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。 通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下： 万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。要求测得的电阻越大越好。e－c间的阻值越大，说明管子的ICEO越小；反之，所测阻值越小，说明被测管的ICEO越大。一般说来，中、小功率硅管、锗材料低频管，其阻值应分别在几百千欧、几十千欧及十几千欧以上，如果阻值很小或测试时万用表指针来回晃动，则表明ICEO很大，管子的性能不稳定。
(c)、测量放大能力(β)。目前有些型号的万用表具有测量三极管hFE 的刻度线及其测试插座，可以很方便地测量三极管的放大倍数。先将万用表功能开关拨至挡，量程开关拨到ADJ位置，把红、黑表笔短接，调整调零旋钮，使万用表指针指示为零，然后将量程开关拨到hFE位置，并使两短接的表笔分开，把被测三极管插入测试插座，即可从hFE刻度线上读出管子的放大倍数。 另外：有此型号的中、小功率三极管，生产厂家直接在其管壳顶部标示出不同色点来表明管子的放大倍数β值，其颜色和β值的对应关系如表所示，但要注意，各厂家所用色标并不一定完全相同。 B、检测判别三极管管脚极性 (a)、判定基极。用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为PNP型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管。 (b)、判定集电极c和发射极e。(以PNP为例)将万用表置于R×100或R×1k挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。 C、判别高频管与低频管
三极管和场效应管判断

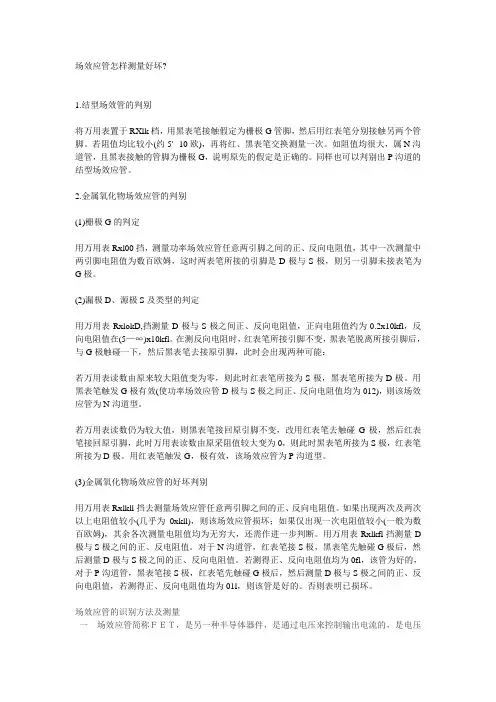

场效应管的判别 一、用指针万用表 1.结型场效管的判别 将万用表置于RXlk档，用黑表笔接触假定为栅极G管脚，如图，：然后用红表笔分别接触另两个管脚。若阻值均比较小(约5'--10欧)，再将红、黑表笔交换测量一次。如阻值均很大，属N沟道管，且黑表接触的管脚为栅极G，说明原先的假定是正确的。同样也可以判别出P 沟道的结型场效应管。 2.金属氧化物场效应管的判别 (1)栅极G的判定 用万用表Rxl00挡，测量功率场效应管任意两引脚之间的正、反向电阻值，其中一次测量中两引脚电阻值为数百欧姆，这时两表笔所接的引脚是D极与S极，则另一引脚未接表笔为G 极。 (2)漏极D、源极S及类型的判定 用万用表RxlokD,挡测量D极与S极之间正、反向电阻值，正向电阻值约为0.2x10kfl，反向电阻值在(5—∞)x10kfl。在测反向电阻时，红表笔所接引脚不变，黑表笔脱离所接引脚后，与G极触碰一下，然后黑表笔去接原引脚，此时会出现两种可能： 若万用表读数由原来较大阻值变为零，则此时红表笔所接为S极，黑表笔所接为D极。用黑表笔触发G极有效(使功率场效应管D极与S极之间正、反向电阻值均为012)，则该场效应管为N沟道型。 若万用表读数仍为较大值，则黑表笔接回原引脚不变，改用红表笔去触碰G极，然后红表笔接回原引脚，此时万用表读数由原采阻值较大变为0，则此时黑表笔所接为S极，红表笔所接为D极。用红表笔触发G，极有效，该场效应管为P沟道型。 (3)金属氧化物场效应管的好坏判别 用万用表Rxlkll挡去测量场效应管任意两引脚之间的正、反向电阻值。如果出现两次及两次以上电阻值较小(几乎为0xkll)，则该场效应管损坏；如果仅出现一次电阻值较小(一般为数百欧姆)，其余各次测量电阻值均为无穷大，还需作进一步判断。用万用表Rxlkfl挡测量D极与S极之间的正、反电阻值。对于N沟道管，红表笔接S极，黑表笔先触碰G极后，然后测量D极与S极之间的正、反向电阻值。若测得正、反向电阻值均为0fl，该管为好的，对于P沟道管，黑表笔接S极，红表笔先触碰G极后，然后测量D极与S极之间的正、反向
