附录1 清华山维数字测图软件简介
数字测图(Digital Surveying and Mapping,DSM)系统

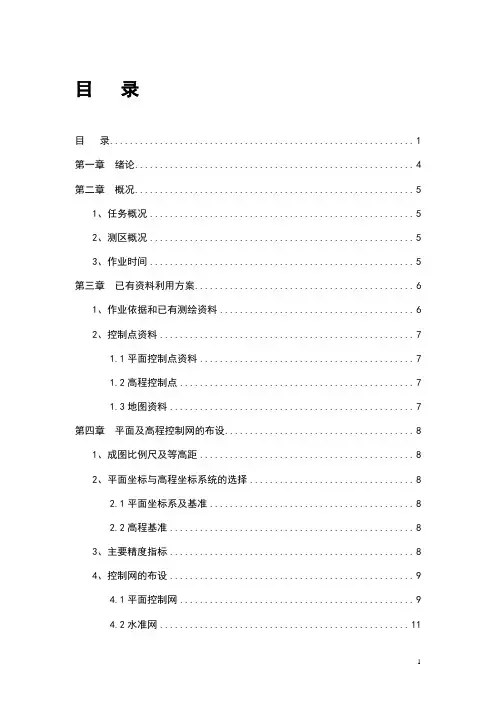

目录目录 (1)第一章绪论 (4)第二章概况 (5)1、任务概况 (5)2、测区概况 (5)3、作业时间 (5)第三章已有资料利用方案 (6)1、作业依据和已有测绘资料 (6)2、控制点资料 (7)1.1平面控制点资料 (7)1.2高程控制点 (7)1.3地图资料 (7)第四章平面及高程控制网的布设 (8)1、成图比例尺及等高距 (8)2、平面坐标与高程坐标系统的选择 (8)2.1平面坐标系及基准 (8)2.2高程基准 (8)3、主要精度指标 (8)4、控制网的布设 (9)4.1平面控制网 (9)4.2水准网 (11)第五章具体实施方案 (13)1、实施流程 (13)2、测量作业的原则 (14)3、平面控制测量 (14)3.1 水平角观测 (15)3.1.1水平角观测应符合的规定 (15)3.1.2水平角观测的测站作业应符合的规定 (16)3.1.3水平角观测误差超限处理 (16)3.1.4其他注意事项 (17)3.2 距离测量 (17)3.2.1仪器的选用及标称精度 (17)3.3 导线测量的精度分析 (18)4、高程控制测量 (18)第六章碎步测量 (19)1、全站仪测图方法与技术要求 (19)1.1全站仪测图的仪器安置及测站检核 (19)1.2 全站仪测图的测距长度规定 (20)1.3 数字地形图测绘需符合的要求 (20)1.4全站仪测图野外数据采集 (21)2、全站仪碎部点采集 (21)3、解析碎部点测量 (22)4、碎部点采集的特殊情况 (23)5、绘制测站草图及展点 (24)第七章内业计算 (25)1、闭合导线计算 (25)1.1角度闭合差的计算与调整 (25)1.2导线边方位角的推算 (26)1.3坐标增量计算 (26)1.4坐标增量闭合差的计算与调整 (26)1.5导线点坐标计算 (27)2、附合导线的计算 (27)第八章地形图绘制 (28)1、绘制流程 (28)2、内业数字化成图的步骤 (29)2.1数字化传输及展点 (29)3、地形图图廓整饰的要求 (33)第九章提交资料 (34)第十章成果展示 (34)结束语 (40)致谢 (41)参考文献 (42)数字测图(Digital Surveying and Mapping，DSM)系统是以计算机及其软件为核心在外接输入输出设备的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。
清华山维NASW2008说明书
II
概述
第一章
NASEW(Networks Adjustment of Surveying Engineering for Windows)---工 程 测 量 控 制 网 平 差 系 统 。 NASEW是 一 个 适 用 于 各 种 测 量 控 制 网 平 差 的 工 具。NASEW与支持各种全站仪进行等级测量的清华山维新技术开发有限公司 的Eps系列程序保持了程序级的连接，真正实现了从数据采集、记簿整理、平 差和成果打印的一体化。
第九章 控制网图形管理 …………………………………………（59）
9．1 图形区基本概念及操作 ……………………………………（60） 9．2 图形配置 ……………………………………………………（62） 9．3 网图输出 ……………………………………………………（64） 9．4 网图打印 ……………………………………………………（66）
第八章 控制网平差 ………………………………………………（46）
8．1 平差方案 ……………………………………………………（46） 8．2 中误差和权的确定 …………………………………………（48） 8．3 特殊平差和平差过程 ………………………………………（50） 8．4 粗差定位和剔除 ……………………………………………（52） 8．5 关于平差和精度估算的说明 ………………………………（57）
3.2.1 基本概念
主编辑区分为控制点、测站、观测数据三个编辑窗口。 点区窗口记录项：
点的名称 ---- ‘点名’，由任意字符组成，区分大小写； 坐标属性 ---- ‘平面’，表明坐标在平差中所起的作用； 平面坐标 ---- ‘X’、‘Y’，点的坐标； 高程属性 ---- ‘高程’，表明高程在平差中所起的作用； 高 程 ---- ‘H’，点的高程。 站区窗口记录项： 测站名称 ---- 当前测站的名称； 仪器高 ---- 当前测站的仪器高； 格 式 ---- 当前测站观测值的内容格式。 测区窗口记录项： 照准点名 ---- ‘照准点’，当前测站中观测值的照准点名称； 观测类别 ---- ‘类型’，观测值分类值，如方向或平距等； 观测属性 ---- ‘属性’，观测值在平差中所起的作用； 观 测 值 ---- ‘观测值’，具有类别和属性的观测值； 观测误差 ---- ‘误差’，多余观测的差值或平差后的改正值。 根据测站格式的不同，有可能出现的记录项有： 水平方向 ---- ‘水平方向’，仪器照准一个方向观测的水平方向值； 平 距 ---- ‘平距’，从测站点到照准点的水平距离（等于斜距乘 以垂直角）； 天 顶 距 ---- ‘ 天 顶 距 ’ ， 观 测 方 向 与 天 顶 方 向 （ 即 铅 垂 线 的 反 方
EPS软件模块说明
EPS 地理信息工作站产品技术说明1.软件概述EPS地理信息工作站是清华山维新技术开发追踪测绘地理信息技术发展，遵循国家测绘地理信息相关标准，历经十余年自主创新研发的国产自主知识产权的大型信息化测绘数据生产与管理系统，具有地理信息数据采集（外业测图、矢量化、立体测图等）、处理（质量检查与数据整合、多格式转换输出、自动综合与缩编）、入库、动态更新维护、动态符号化显示与打印出图等测绘地理信息生产、管理应用系列功能，广泛应用于城市勘测、城市规划、国土资源、房产、地下管线等测绘地理信息相关行业领域。
EPS地理信息工作站2009年参加国家科技部国产GIS软件测评获得“表彰软件”奖牌与证书，2011年获国家测绘地理信息局、中国测绘学会“测绘科技进步二等奖”。
EPS地理信息工作站具有“以地理信息服务为中心”的信息化测绘数据生产的全新架构，采用面向对象技术，从地理信息服务的角度构建数据模型，以大型数据库为核心实现图形和属性一体化管理，并有机融合GIS技术与CAD技术，从数据生产源头实现信息化。
其总体结构示意图：2. 主要功能模块技术指标EPS地理信息工作站以“EPS基础地理信息平台+业务功能模块”的模式服务用户，提供测绘生产多业务模块，各模块间既相互联系，又相互独立；既可单独使用，也可组合应用，从而较好地适应不同用户、不同业务特点的需求。
主要功能模块及技术指标如下表：EPS地理信息工作站主要功能模块技术指标表3.性能指标作为大型地理信息工作站系统，EPS地理信息工作站具有良好的包容性，稳定性和计算速度。
主要性能全部达到国外相关软件先进水平，均能满足用户实际需求。
系统具备对超越设备存数据的操作能力，支持显示线程监控技术，可以实时中断超大显示过程，从而提高系统的可操作性。
EPS地理信息工作站主要性能指标及参考环境如下表：EPS地理信息工作站主要性能指标4.主要技术特点EPS地理信息工作站集多行业地理信息数据采集、处理、转换、检查、入库、动态更新维护、动态符号化显示、打印出图、多格式数据输出；梯次缩编等各功能于一体，技术特点：（1）测绘数据生产工具健全EPS地理信息工作站实现多行业、多业务模块集成化管理应用，是一个可以支撑地理信息数据生产与管理并支持二次开发需求的专业技术平台，提供面向测绘不同生产环节，面向测绘相关行业的专业化工具，满足不同层次、不同围、不同类型地理信息测绘生产应用，最大限度地提高生产效率，降低生产成本，保证生产质量，避免重复劳动。
完整word版EPS软件模块说明
EPS地理信息工作站产品技术说明书北京清华山维新技术开发有限公司EPS 地理信息工作站产品技术说明1.软件概述EPS地理信息工作站是北京清华山维新技术开发有限公司追踪测绘地理信息技术发展，遵循国家测绘地理信息相关标准，历经十余年自主创新研发的国产自主知识产权的大型信息化测绘数据生产与管理系统，具有地理信息数据采集（外业测图、矢量化、立体测图等）、处理（质量检查与数据整合、多格式转换输出、自动综合与缩编）、入库、动态更新维护、动态符号化显示与打印出图等测绘地理信息生产、管理应用系列功能，广泛应用于城市勘测、城市规划、国土资源、房产、地下管线等测绘地理信息相关行业领域。
EPS地理信息工作站2009年参加国家科技部国产GIS软件测评获得“表彰软件”奖牌与证书，2011年获国家测绘地理信息局、中国测绘学会“测绘科技进步二等奖”。
EPS地理信息工作站具有“以地理信息服务为中心”的信息化测绘数据生产的全新架构，采用面向对象技术，从地理信息服务的角度构建数据模型，以大型数据库为核心实现图形和属性一体化管理，并有机融合GIS技术与CAD技术，从数据生产源头实现信息化。
其总体结构示意图：EPS地理信息工作站产品技术说明书北京清华山维新技术开发有限公司2. 主要功能模块技术指标EPS地理信息工作站以“EPS基础地理信息平台+业务功能模块”的模式服务用户，提供测绘生产多业务模块，各模块间既相互联系，又相互独立；既可单独使用，也可组合应用，从而较好地适应不同用户、不同业务特点的需求。
主要功能模块及技术指标如下表：EPS地理信息工作站产品技术说明书北京清华山维新技术开发有限公司EPS地理信息工作站产品技术说明书北京清华山维新技术开发有限公司EPS地理信息工作站产品技术说明书北京清华山维新技术开发有限公司EPS地理信息工作站产品技术说明书北京清华山维新技术开发有限公司3.性能指标地理信息工作站具有良好的包容性，稳作为大型地理信息工作站系统，EPS均能满足用户实定性和计算速度。
清华山维国情普查软件参数
内业模块
1、支持通用的tif、img、GeoTIFF、shp、mdb等栅格和矢量数据格式。影像数据可以进行矢量解译；
2、支持常用GIS数据一键编辑操作处理，编辑操作图形及属性互动；
3、支持无需属性点可跨图层拓扑构面，效率高；
4、地理国情普查生产方案数据图层、属性结构显示完全中文化；★
5、支持GPS、照相机及各传感器进行样本数据采集；
5、工程文件直接存入ACCESS数据库，支持实时存盘，数据能直接进入数据库管理系统；★
6、支持自动备份：在软件运行过程中可设置自动备份；
7、工作空间支持多数据库加载及编辑操作；
8、数据库支持分区域多视图查询浏览；
9、具有良好的数据转入、转出接口，符号库支持“信息映射技术”，即任何符号内的各种细节均无需编程即可转换；★
13、数据支持输出ArcGIS成果后，在ArcGIS软件平台中支持ArcSymI插件进行符号显示；★
14、支持二次开发技术（提供C++开发包和脚本两种模式），用户可独立完成所需的技术改造；★
15、支持具备完善的符号库系统，支持国标1：500、1：2000、1：5000、1：10000各种比例尺的图式符号以及符合国情要求的图式符号，用户能根据一定规则编制符号；
2、样本整理：能自动截取样本点遥感影像、自动整理样本数据集等。
数据输出
1、能实现外业调查数据的输出，便于调绘数据的后期处理。★
2、输出格式：矢量数据格式为SHP或MDB；样本采集的地面照片格式为JPG，遥感影像实例格式为TIF。★
3、以增量或全部输出调查成果，供内业使用。★
其他
1、并行采集：轨迹并行采集，采集一条线状地物的过程中同时采集周边多个地物。
6、支持批量处理截取样本点遥感影像、自动整理样本数据集等；
清华三维软件说明书(7-10章)
第七章 常用编辑
图 7－15 选择定位导航器
显示所有地物： 操作步骤：
（1）在选择集操作窗口上，点
（2）点 （3）点地物分类或注记分类 （4）点下拉框，选择分类号，点 或 显示选择集对象 操作步骤：
逐个显示。
61
清华山维·软件说明书
（1）选择对象后
（2）点下 （3）点 或 注：逐个显示功能
边界线，延伸所选择的地物（如图 7-9 ）。 （2） 指定边界线：选择延伸边界线，右键或确认回车，点击欲延伸的地物线
段。 （3） 画线选择延伸对象批量延伸：选择延伸边界线，右键或确认回车，画线
批量选择需要延伸的地物，将批量选择的所有地物延伸到延伸边界线上。
图 7-8 延伸
56
图 7-10 裁剪
第七章 常用编辑
功能启动： 菜单启动：编辑 - 〉打断 工具条启动：几何对象编辑工具栏 - 〉 命令行启动：LineBreak 功能描述：在线的任意位置将线（面）对象 （直线或曲线）打断分成两段；（如
58
第七章 常用编辑
图 7-13） 操作方法： （1） 选择一条线，在线上点击两点，截去两点之间的部分，将原线段分成两
7.9 延伸
功能启动： 菜单启动：编辑 - 〉延伸 工具栏：几何对象编辑- 〉 命令行启动： Extend
图 7-7 平移旋转（缩放）
55
清华山维·软件说明书
功能描述：将某条线段延伸到指定的边界线上。（如图 7-8 ） 操作方法： （1） 自动寻找边界线： 点击欲延伸的线段近端，系统会自动寻找最近的延伸
3) 在工具栏上关闭一些显示开关，如：“点选择 开关”、 “面选择开关”或“注记选择开关” 而保留打开“线选择开关”从而减少显示负担， 使得图形在逐步放缩过程中快速刷新显示。见 图 7-17
应用清华山维软件对1：500地形图缩编的方法
应用清华山维软件对1：500地形图缩编的方法利用清华山维软件将已测1：500地形图缩编制作成1：2000地形图。
标签：地形图；缩编；清华山维1 前言随着国民经济持续、快速、健康的发展，城市的面貌与规模也日新月异的发生着变化。
为了满足杭州市萧山区的城市总体规划和建设需要，浙江省测绘大队以现有的1：500数字地形图作为工作底图，利用清华山维软件将其缩编制作成1：2000数字地形图。
这样一来，不仅节省了重新测量需要消耗的费用，还大大的缩短了成图周期，提高了工作效率。
2 测区的基本情况萧山拥有8000年文明史，是越文化区域和新时代浙江精神的发源地之一，综合实力居浙江各县（市、区）首位，被誉为“浙江文明之源头、浙江交通之枢纽、浙江经济之首富、浙江休闲之胜地、浙江民生之乐园”。
临浦镇，位于杭州市萧山区南部，是钱塘江南岸、浦阳江畔一颗璀璨的明珠，全镇区域面积42.48平方公里，临浦镇拥有千年古镇、中心城镇、经济强镇、品质之镇的美称。
3 地形图缩编的流程3.1 模板制作项目的主要作业过程是在清华山维EPS2008软件里对1：500地形数据进行缩编，缩编完成的1：2000数据经检查通过后再转成DWG数据，然后在南方CASS7.0软件里进行图幅分幅、整饰，最后提交成果。
所以在清华山维EPS2008软件里进行地形图缩编，首先要定制1：2000地形图缩编模板。
萧山1：2000地形图模板是在清华山维“萧山基础地理信息系统”1：500地形图模板基础上修改而来的。
修改后的模板既适用于萧山1：500数据库，同时也适用于萧山1：2000数据库，定制后的模板名称为“萧山基础地理信息系统500-2000”。
3.2 程序化自动处理3.2.1 符号自动转化将1：500地形图的点、线、面、注记要素符号转换成1：2000符号；1：2000图面上小于3mm×3mm范围的各面状地物转换成不依比例的点状符号表示，如塔形建筑物、露天设备、抽水机站等。
《数字化测图》习题及答案
项目一思考与练习一、名词解释1.数字测图：利用计算机软件通过人机交互或自动处理（自动计算，自动识别，自动连接，自动调用模式等）自动绘出地形图。
2.数字地图：用数字形式存储全部地形信息的地图。
3.扫面矢量化：二、填空题1.数字测图系统是以计算机为核心，在硬件和软件的支持下，对空间数据进行数据（数据采集）、（数据输入）、（数据处理）、（数据存储）、（数据管理）、（数据计算）、（数据输出）的测绘系统；它包括（硬）件和（软）件两个部分。
2.数字测图的基本思想是将地面上的（地形和地理要素）要素转换为数字量，然后由电子计算机对其进行处理，得到内容丰富的（数字地图）。
3.计算机地图制图过程中，制图的数据类型有三种：（野外地面数据）、（航空数据）和（原图数据）。
4.数字测图的基本过程包括：（数据采集）、（数据处理）、图形输出。
5.（测量任务书或测量合同）是测量施工单位上级主管部门或合同甲方下达的技术要求文件。
6.常说的4D产品主要指（正射影像图）、（数字地面模型）、（数字线划图）、（数字栅格图）。
7.（测定点位）是测量的基本工作，（数据处理）是数字测图的关键阶段。
三、选择题1. 数字测图是一种（B）测图技术。
A.图解法B.全解析法C.半解析法2.大比例尺地面数字测图是20世纪（B）年代电子速测仪问世后发展起来的。
A.60B.70C.903.数字测图是以（B）的形式表达地形特征点的集合形态，数字测图实质是一种全解析、机助测图的方法。
A.文字B.数字C.图像4.数字测图系统是以（C）为核心，结合硬件、软件于一体的综合系统。
A.专业软件B. 绘图仪C.计算机四、判断题1.数字测图可以实现作业自动化，信息数字化，采集、绘图、用图一体化。
（√）2.野外数字测图比白纸测图精度高。
（√）3.使用普通经纬仪也可以进行数字测图。
（√）4.数字地图可以作为GIS的数据源。
（√）五、简答题1.与白纸测图相比，数字测图有哪些特点？答：可以非常方便地对其内容进行任意形式的要素组合、拼接，形成新的地图；可以以任意比例尺、任意范围绘图输出，且易于修改，可极大的缩短成图时间；可以很方便地与卫星影像、航空照片等其他信息源结合，生成新的图种；可以利用数字地图记录的信息，派生新的数据。
清华山维软件说明书(1-6章)
EPS2008地理信息工作站使用说明书北京清华山维新技术开发有限公司 Sunway Survey Corporation二○一○年八月目 录目 录本书概览 (1)第一章 EPS2008地理信息工作站概述 (1)1.1 清华山维EPS2008地理信息工作站 (1)1.2 清华山维EPS2008地理信息工作站产品体系 (3)1.3 基本概念 (4)1.4 文件类型 (6)第二章 EPS平台的安装和运行 (8)2.1 系统组成及运行环境 (8)2.1.1 系统组成 (8)2.2 系统/软件安装 (8)2.3 加密狗安装 (9)2.4 系统启动 (10)2.4.1 启动方法 (10)2.4.2 EPS平台的起始页 (10)2.5 软件注册与工作台面定制 (11)2.5.1 软件注册 (11)2.5.2 工作台面定制 (12)2.5.3 EPS2008系列模块主要功能 (15)第三章 EPS 2008用户界面 (18)3.1 EPS 2008地理信息工作站界面 (18)3.2 主界面各部分介绍 (19)3.2.1 主菜单 (19)3.2.2 对象属性工具栏 (20)3.2.3 视图工具栏 (20)3.2.4 几何对象编辑工具栏 (21)1清华山维·软件说明书3.2.5 捕捉工具栏 (21)3.2.6 其他工具栏 (21)3.2.6.1 状态显示栏 (21)3.2.6.2 快捷工具栏 (22)3.2.6.3 标题钮 (22)3.2.7 窗口 (22)3.2.7.1 操作窗口 (22)3.2.7.2 命令行窗口 (22)3.2.7.3 属性编辑窗口 (23)3.2.7.4 输出窗口 (24)3.2.7.5 数据监理窗口 (25)3.2.8 界面窗口操作方法 (25)3.2.8.1 打开与关闭窗口方法： (26)3.2.8.2 调整窗口位置方法 (26)3.3 右键弹出菜单 (27)基 础 篇第四章数据处理工作流程 (28)第五章 EPS作业准备 (31)5.1 作业环境准备 (31)5.1.1 分析成果要求 (31)5.1.2 分析数据源 (32)5.1.3 监理项目 (32)5.1.4 工作台面 (32)5.2 数据调入 (32)5.2.1 坐标文件的调入 (33)5.2.2 其他数据格式的调入 (34)2目 录第六章基础绘图 (38)6.1 加点 (38)6.2 加线 (40)6.3 加面 (43)6.4 加注记 (44)6.5 常用注记 (45)6.6 提高作图效率和编码选择输入 (47)6.6.1 编码选择和编码查询窗口 (48)6.6.2 传统的编码选择 (49)第七章 常用编辑 (50)7.1 选择图形对象 (50)7.1.1 手工选择对象、查看、清空选择集 (50)7.1.2 多边形选择 (51)7.2 撤销 (52)7.3 恢复撤销 (52)7.4 删除 (53)7.5 选择集修改 (53)7.6 平移 (53)7.7 旋转 (54)7.8 平移旋转（缩放） (55)7.9 延伸 (55)7.10 裁剪 (57)7.11 修线 (57)7.12 打断 (58)7.13 距离（过点）平行线 (59)7.14 对象内嵌注记拖动 (60)7.15 多义线编辑 (60)3清华山维·软件说明书7.16 选择定位导航器 (60)7.17 快速浏览显示大图 (62)第八章 数据检查 (64)8.1 数据合法性检查 (65)8.1.1 新建检查方案 (66)8.1.2 新建检查组 (66)8.1.3 新建检查项 (67)8.2 数据检查结果与修复 (68)8.3 检查模型 (70)8.3.1 检查模型用于定制检查项 (70)8.3.2 部分检查项的解释 (71)第九章 图形打印 (73)9.1 图形打印的作业流程 (73)9.2 打印区域设置 (74)9.2.1 打印区域设置的成果－图框列表（图幅预置列表） (74)9.2.2 页面方案 (76)9.2.3 图纸 (77)9.2.4 图框及图框属性 (77)9.2.5 纸张与比例尺选择方式 (78)9.2.6 打印范围及比例尺 (79)9.2.7 分幅方式 (79)9.2.7.1 标准分幅方式 (80)9.2.7.2 自画图框分幅方式 (80)9.2.7.3 选择已有图框 (81)9.2.7.4 指定坐标和宽高 (81)9.2.7.5 选择线路中心线 (81)9.2.7.6 选择区域范围线 (82)4目 录9.2.7.7 生成有数据图幅 (83)9.3 打印 (84)9.3.1 使用上次“打印设置”开始打印 (84)9.3.2 打印设置 (84)第十章 数据输出 (91)10.1 常规输出 (92)10.2 标准输出 (93)10.3 关于模板 (95)应 用 篇第十一章 文件菜单 (96)11.1 新建EDB工程 (96)11.2 打开EDB工程 (96)11.3 工程另存为 (96)11.4 新建ESP工作空间 (97)11.5 打开ESP工作空间 (97)11.6 保存ESP工作空间 (97)11.7 工作空间另存为 (98)11.8 插入数据,关闭数据 (98)11.8.1 EDB工程 (98)11.8.2 图片 (98)11.8.3 格网 (99)11.8.4 三角网 (99)11.8.5 关闭(图片/格网/三角网) (99)11.9 选择集输出 (100)11.10 调入COR/NOT格式数据 (100)11.11 输出COR/NOT格式数据 (101)5清华山维·软件说明书11.12 调入EXF格式数据 (101)11.13 输出EXF格式数据 (102)11.14 调入EXX格式数据 (103)11.15 输出EXX格式数据 (103)11.16 调入坐标文件数据 (103)11.17 调入EPSCE数据(CEF) (104)11.18 输出EPSCE数据(CEF),模板(COD) (104)11.19 输出外部数据 (105)11.20 调入外部数据 (105)11.21 打印区域设置 (105)11.22 打印预览 (107)11.23 打印 (107)11.24 关闭工程 (108)11.25 退出系统 (108)第十二章 绘图菜单 (109)12.1 画圆 (109)12.2 加矩形 (109)12.3 加正多边形 (110)12.4 面填充 (111)12.5 尺寸标注 (112)12.6 属性标注 (112)12.7 自定义绘图 (113)12.8 常用注记 (114)12.9 图块创建 (116)12.10 图块解体 (117)12.11 图块列表 (117)12.12 删除图块定义 (117)6目 录12.13 图件组合 (117)12.14 图件取消组合 (118)12.15 插入图件 (118)12.16 插入对象 (119)第十三章 编辑菜单 (121)13.1 撤销 (121)13.2 恢复撤销 (121)13.3 剪切 (122)13.4 复制 (122)13.5 粘贴 (122)13.6 删除 (122)13.7 选择集修改 (123)13.8 平移 (123)13.9 旋转 (124)13.10 平移旋转（缩放） (125)13.11 镜像 (125)13.12 延伸 (126)13.13 裁剪 (127)13.14 斜角（倒斜角） (128)13.15 圆角（倒角） (129)13.16 删线段 (130)13.17 打断 (130)13.18 修线 (131)13.19 两线连接 (132)13.20 线局部复制 (133)13.21 面内套岛（去岛） (133)13.22 距离（过点）平行线 (133)7清华山维·软件说明书13.23 比例平行线 (134)13.24 平行推边 (134)13.25 平行线内插 (135)13.26 对象内嵌注记拖动 (135)13.27 多义线编辑 (136)13.28 变宽线编辑 (136)13.29 节点符号取舍，P类与Y类符号 (137)13.30 线形游动 (138)13.31 面填充编辑 (138)13.32 E类地物符号化编辑 (139)13.33 符号部件插入 (140)13.34 符号局部消隐 (141)13.35 符号端点延伸 (142)13.36 调整闭合点位 (142)13.37 有向点列调整（P类，Y类，E类地物） (143)13.38 图形、图块、符号缩放 (143)13.39 点，注记角度缩放（旋转方向） (144)13.40 对象叠放层次调整 (144)第十四章处理菜单 (146)14.1 点地物处理 (146)14.1.1 匹配高程值 (146)14.1.2 高程注记筛选 (147)14.1.3 复制线上高程注记点 (148)14.1.4 高程点值圆整 (149)14.2 线地物处理 (150)14.2.1 等高线赋值 (150)14.2.2 等高线标注 (151)8目 录14.2.3 等高线检查、着色、自动修复 (152)14.2.4 曲线节点抽稀 (153)14.2.5 曲线，圆弧，圆折线化 (154)14.2.6 线平滑处理 (154)14.2.7 断线连接（线合并） (155)14.2.8 多义线（折线）分解 (156)14.3 面地物处理 (156)14.3.1 面合并 (157)14.3.2 面分割 (157)14.3.3 复合面合成 (158)14.3.4 复合面分解 (159)14.4 属性与注记 (160)14.4.1 属性点自动生成 (160)14.4.2 基本属性与扩展属性转换 (161)14.4.3 一般注记转属性 (161)14.4.4 房屋注记转属性 (163)14.4.5 属性转注记 (164)14.4.6 关联地物属性提取（点面关系） (165)14.4.7 关联地物属性提取（点线关系） (166)14.4.8 参照图属性提取（点） (167)14.4.9 参照图属性提取（线） (168)14.4.10 参照图属性提取（面） (168)14.5 图幅接边 (170)14.6 悬挂与拓扑 (173)14.6.1 自动延伸与裁剪 (173)14.6.2 相邻点重叠处理 (173)14.6.3 线线悬挂处理（不打断） (174)9清华山维·软件说明书14.6.4 有固定边悬挂处理（不打断） (175)14.6.5 点线悬挂处理（不打断） (176)14.6.6 悬挂处理（打断） (177)14.6.7 分层拓扑 (178)14.6.8 跨层拓扑 (179)14.6.9 面叠置分割 (181)14.6.10 线叠置分割 (182)14.6.11 多边形边线生成弧段 (182)14.6.12 拓扑关系重建（面与弧段） (183)14.6.13 多边形嵌套 (184)14.6.14 多边形（面）中心线提取 (185)14.7 区域裁剪与缓冲区 (185)14.7.1 多边形区域裁剪 (186)14.7.2 区域裁剪与符号压盖裁剪 (186)14.7.3 坎类裁剪 (187)14.7.4 稠密等高线首曲线自动裁剪 (187)14.7.5 缓冲区裁剪 (188)14.7.6 缓冲区建立 (188)14.7.7 保存缓冲区 (189)14.7.8 加载缓冲区 (190)14.7.9 缓冲区编辑 (190)14.7.10 缓冲区转成图形 (191)14.7.11 缓冲区属性 (192)14.7.12 缓冲区显示 (193)14.7.13 区域掏出 (193)14.7.14 区域复制 (194)14.8 其它 (195)10目 录14.8.1 图形打散与对象拆分 (195)14.8.2 对象基本属性重置 (195)第十五章视图菜单 (197)15.1 缩小一倍 (197)15.2 放大一倍 (197)15.3 无级缩放 (198)15.4 开窗放大 (198)15.5 移屏 (198)15.6 屏幕定比缩放 (199)15.7 上一屏 (199)15.8 下一屏 (200)15.9 屏幕书签 (200)15.10 刷新 (201)15.11 详绘/粗绘 (201)15.12 图形重新生成 (201)15.13 全视图 (202)15.14 作业区范围 (202)15.15 当前图幅范围全视 (203)15.16 显示分幅格网 (203)15.17 显示图幅号 (204)15.18 显示坐标格网线 (204)15.19 数据类型显示开关 (204)15.20 对象类型显示开关 (205)15.21 点信息显示开关 (207)15.22 对象名称显示开关 (208)15.23 点标注显示控制 (209)15.24 对象分色开关 (209)11清华山维·软件说明书15.25 动态属性标注开关 (211)15.26 特殊显示 (213)第十六章工具菜单 (214)16.1 对象查找 (214)16.2 坐标定位 (215)16.3 图幅号定位 (216)16.3.1 国标图幅号定位 (216)16.3.2 自定义图幅号定位 (216)16.4 图幅接合表管理 (217)16.5 图幅信息(录入/修改) (218)16.6 生成内图廓线 (220)16.7 对象属性查看 (220)16.8 查图导航器 (221)16.9 选择过滤器 (222)16.10 创建超大图像EMG（Eps Image） (226)16.11 数据检查 (227)16.11.1 数据合法性检查 (227)16.11.2 测点精度检查 (230)16.11.3 测边精度检查 (235)16.11.4 显示检查结果 (241)16.11.5 输出检查报告 (241)16.11.6 检查命令 (242)16.12 空间量算 (242)16.12.1 求夹角（三点或四点） (242)16.12.2 求面积 (243)16.12.3 数值注记求和 (244)16.12.4 求面积、长度和 (245)12目 录16.12.5 求两点距离、方位角 (245)16.12.6 求点到直线距离（垂距） (246)16.12.7 求点到线最近点距离 (246)16.12.8 三维坐标量算（DEM） (247)16.12.9 体积量算（DEM） (247)16.12.10 路径长度量算（DEM） (247)16.12.11 表面积量算（DEM） (248)16.13 查询统计 (248)16.13.1 当前对象统计 (248)16.13.2 坐标报表 (249)16.13.3 属性报表 (249)16.14 工程数据库 (250)16.14.1 数据库表管理 (250)16.14.2 数据库清理 (251)16.14.3 工程备份 (252)16.15 数据分类器 (253)16.15.1 调入外部数据后启动数据分类器 (254)16.15.2 数据分类器操作界面 (254)16.15.3 定位浏览把握整体分类 (256)16.15.4 交互给定特征值进一步分类 (256)16.15.5 为子类设置转换对照编码，批量转换 (258)16.15.6 不能转换为地理要素的子类 (259)16.15.7 保存方案，后续处理 (260)16.16 生成符号样图 (260)16.17 输出图幅坐标信息 (261)16.18 矢量校正 (262)16.19 坐标系转换 (263)13清华山维·软件说明书16.19.1 通用坐标系投影转换 (263)16.19.2 通用坐标系参数化（4/7参数）转换 (264)16.19.3 地方坐标系自定义脚本转换 (265)16.20 脚本管理器 (266)16.21 运行脚本 (267)第十七章设置菜单 (268)17.1 系统环境设置 (268)17.1.1 显示环境 (268)17.1.2 图幅信息 (268)17.1.3 投影设置 (271)17.1.4 系统表设置 (273)17.1.5 扩展属性无效值 (273)17.1.6 角度单位与样式 (274)17.1.7 大比例尺坐标系转换参数 (274)17.1.8 特殊地物编码 (275)17.1.9 特殊注记分类号 (275)17.1.10 图层显示顺序及特殊层 (276)17.1.11 高程注记小数位 (276)17.1.12 InIinfo表 (277)17.1.13 其他 (277)17.2 工作范围设置 (278)17.3 当前图幅设定 (279)17.4 图廓属性设置 (280)17.5 图幅结合表管理 (281)17.6 用户层设置 (282)17.7 地物模板设置 (283)17.8 注记模板设置 (283)14目 录17.9 系统颜色表设置 (284)17.10 导出模板表 (285)17.11 导入模板表 (285)17.12 扩展属性字段设置 (286)17.13 动态属性标注管理 (286)17.14 启动自动移屏 (288)17.15 用户化界面 (288)17.15.1 工具栏 (288)17.15.2 键盘 (290)17.16 软件界面工具条显示开关 (291)第十八章帮助菜单 (292)18.1 EPS2008帮助 (292)18.2 工作台面定制 (293)18.3 显示起始页 (293)18.4 软件注册 (293)18.5 在线升级 (293)18.6 关于Eps2008 (294)第十九章工作空间 (295)19.1 工作空间的建立 (295)19.2 指定（打开）管理数据 (297)19.3 定制GIS统计分析 (299)第二十章命令行 (301)20.1 面内套岛 (302)20.2 快速换码 (302)20.3 数据整理工具 (303)20.4 当前点坐标信息（小比例尺经纬度） (304)20.5 自动生成属性点 (305)15清华山维·软件说明书20.6 数字注记 (305)20.7 数值注记统计 (305)20.8 标注长度（注记） (306)20.9 边长标注 (307)20.10 图层对比显示 (307)20.11 边界线点位重合 (307)20.12 引导连线 (308)20.13 阵列 (308)20.14 对象叠放层次调整 (310)20.15 变宽线转面 (310)20.16 常用编码 (311)20.17 界址点报表 (311)20.18 河道注记旋转 (312)20.19 台阶修复 (312)20.20 图廓整饰 (313)20.21 其他命令 (314)第二十一章右键弹出菜单 (321)21.1 ‘图幅索引’弹出菜单 (321)21.1.1 索引重建 (321)21.1.2 引入数据 (321)21.1.3 释放数据 (322)21.1.4 显示图幅号 (322)21.1.5 当前图幅设定 (322)21.1.6 图幅信息查看 (323)21.2 ‘漫游与选择’弹出菜单 (323)21.3 ‘选择与操作’弹出菜单 (324)21.3.1 重复上一次命令 (324)16目 录21.3.2 清空选择集 (324)21.3.3 查看对象属性 (324)21.3.4 删除 (324)21.3.5 修改 (324)21.3.6 图件（组合） (324)21.3.7 撤消 (324)21.3.8 恢复撤消 (325)21.3.9 工作空间右键菜单介绍 (325)第二十二章捕捉工具条 (327)22.1 点位捕捉 (327)22.1.1 捕捉最近点 (327)22.1.2 捕捉线段中点 (327)22.1.3 捕捉两线交点 (328)22.1.4 捕捉线段(圆、圆弧)的等分点与线上任意点 (328)22.1.5 捕捉格网点 (329)22.1.6 捕捉圆心点 (329)22.1.7 捕捉圆上四等分点 (329)22.1.8 捕捉圆(圆弧)的切点与最近点 (330)22.1.9 捕捉垂足点 (330)22.1.10 捕捉定向延伸与求交 (330)22.1.11 捕捉正交点 (332)22.1.12 捕捉符号内部点位 (333)22.2 相对坐标输入 (333)22.2.1 相对坐标系定位 (333)22.2.2 相对直角坐标法输入 (334)22.2.3 相对极坐标法输入 (335)22.3 十字尺与定向量边 (335)17清华山维·软件说明书22.4 环尺 (336)第二十三章快捷键(快速编辑) (337) Q、A、C、V-快捷操作 (337) S--捕矢量点快捷操作 (338) X--回退点快捷操作 (338) W--抹点快捷操作 (338) E--插点快捷操作 (338) Z--反转快捷操作 (339) D--线上捕点快捷操作 (339) F--接线快捷操作 (339) T、H、J、K、N、B--快捷操作 (340) P--末点反向、镜像快捷操作 (340) O--长度复制快捷操作 (340) R--距离平形线 (341) L--直角化快捷操作 (341) G--构面快捷操作 (341) 复制粘贴快捷操作 (341)18本书概览本书概览《EPS2008地理信息工作站使用说明书》全书由三部分组成：起始篇，基础篇，应用篇。
数字测图原理及方法概述
数字测图原理及方法概述数字测图是一种利用数字影像处理技术对地物进行测量和分析的方法。
它利用数字图像的像素信息来进行测量和分析，可以快速、精确地获得地物的位置、形状、面积、长度等数据，广泛应用于地理信息系统、遥感技术、地图制图等领域。
数字测图的原理是利用数字图像中像素的位置和灰度值来表示地物的空间信息，通过数字影像处理算法对图像进行处理，提取出地物的边界和特征，并进行测量和分析。
常用的数字测图方法包括边缘提取、图像分割、特征提取、几何校正等。
在数字测图中，常用的测量方法包括像素尺度测量、地理坐标转换、几何校正和配准、特征提取和匹配等。
通过这些方法，可以获得地物的位置、形状、面积等参数，实现对地物的精确测量和分析。
数字测图具有测量速度快、精度高、成本低等优点，因此在地理信息系统、城市规划、环境监测、水资源管理等领域得到广泛应用。
同时，随着数字影像处理技术的不断发展和完善，数字测图的方法和应用也在不断扩展和深化，对于地物的准确测量和分析起到了积极的推动作用。
数字测图的原理和方法是现代地理信息系统和遥感技术中的重要组成部分。
它利用数字图像的像素信息来进行地物的测量和分析，通过数字影像处理算法对图像进行处理，提取出地物的边界和特征，进行测量和分析。
数字测图的方法包括边缘提取、图像分割、特征提取、几何校正等，通过这些方法可以获得地物的位置、形状、面积等参数，实现对地物的精确测量和分析。
数字测图的一个重要原理是像素尺度测量，即利用数字影像中像素的位置和灰度值来表示地物的空间信息。
由于数字图像是由离散的像素组成，因此测量时需要考虑像素的尺度问题。
通常情况下，地物的位置和形态信息可以通过像素的位置和灰度值来获取，但是在进行测量时需要考虑像素的尺度，以确保测量的准确性。
另外，数字测图还涉及地理坐标转换、几何校正和配准、影像拼接等方法，以实现对地物的精确测量和分析。
在数字测图中，地理坐标转换是非常重要的。
由于数字影像的像素坐标是相对坐标，需要将其转换为地理坐标，才能方便地与地图坐标进行对应和比较。
数字化测图概述
第一章 数字化测图概述
数字地形图是以数字形式描述地形图要素的属性、 定位和关系信息的数据集合，是存储具有直 接存取性能介质（磁盘、硬盘和光盘等）上的关 联数据文件。（也称电子地图）
精品PPT
第一章 数字化测图概述
数字地形图与传统地形图 的区别
➢ (1)数字地形图的载体不是纸张而是适合 于计算机存取的软盘、硬盘和光盘等。
精品PPT
第一章 数字化测图概述
§1.2 数字化测图的构成 (gòuchéng)
• 数字测图系统是指实现(shíxiàn)数字化测 图功能的所有因素的集合，广义地讲，数 字测图系统是硬件、软件、人员和数据的 总和。
精品PPT
第一章 数字化测图概述
1.2.1 数字测图系统的硬件
➢ 1）计算机
算机管理，将数宇化成图与数字地形图的管埋功能集成在
一起，使用极其万便。
精品PPT
第一章 数字化测图概述
➢ 5）便于应用
➢
地形图测绘是测绘工作的一项基础性工作，它的
主要目的是为工程设计、规划或各级国土信息管理部
门提供基础信息，目前，随着计算机应用的日
益普及，工程设计与规划部门大都采用了计算
➢ (4)数字地形图的使用必须借助于计算机及其配 套的外部设备。
精品PPT
第一章 数字化测图概述
地形图是为满足城市和工程建设的需要而施测 的。随着经济的发展，城市的复杂性 日益增长，城 市人口的密集带来住宅(zhùzhái)、交通和各种管线的 迅速增加。城市各管理部门迫 切要求有城市环境的 综合信息系统，也就是需要建立城市地理信息系统。 而城市测绘工 作所提供的地形图和其它测量成果资 料是城市地理信息系统酌基础。为适应建立城市地 埋信息系统的需要，从事城市测量的测绘部门应该 提供数字形式的地形图。
数字测图软件总结(全面版)
数字测图系统（Digital Surveying and Mapping System是以计算机为核心，以全站性电子速测仪、GPS、数字摄影测量仪、数字化仪等为数据采集工具，在外接输入、输出设备软、硬件的支持下，对地形的数字空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。
数字化测图的优点1.数字化测图使大比例尺测图走向自动化数字测图的自动化效率高，劳动强度小，错误（读、记、展）率小，绘得的地形图精确、美观、规。
2.数字化测图使大比例尺测图走向数字化数字信息可供传输、处理、共享自动提取面积、方位、坐标、距离为CAD、GIS提供基础空间信息进行分层、放大、裁剪等处理局部更新速度快3.数字化测图使大比例尺测图实现了高精度白纸测图有精度损失：图上0.1mm，比例尺为1：1000，最好精度为10cm。
蓝晒、图纸变形等误差一般精度为0.3mm,和原测距精度一致数字测图无损失地记录了外业测绘数据。
4.数字化测图使大比例尺测图进入新时期测图作业过程发生了很大的变化控制测量、碎部测量的一步法分图幅作业到地物整体测量，计算机自动分幅。
数字化测图的特点为：点位精度高、自动化程度高、便于图件更新、可以作为GIS的重要信息源、增加了地图的表现力、方便成果的深加工利用。
数字测图的作业过程明确任务，调查测区编写技术设计书地形控制测量地形测图地形图的编辑、整饰与输出质量检查与验收编写技术总结，提交有关资料组织、管理、人员、业务技术大比例尺数字测图技术设计的容1、任务概述2、测区情况,实地踏勘,了解测区地形特点考察图根控制的布设条件3、已有资料及其分析需要的测绘资料：控制点,已有地形图4、技术方案的设计5、组织与劳动计划6、仪器配备及供应计划6、财务预算7、检查验收计划以及安全措施等。
数字测图中地形点的描述必须具备3类信息：（1）测点的三维坐标（点号）；（2）测点的属性，即地形点的特征信息（地形编码）；（3）测点的连接关系（连接点和连接线型）。
清华山维控制平差浅析
清华山维控制平差浅析湖南省地质测绘院杨仕祥2011.6.22关健词：清华山维控制网限差设置北京清华山维新技术开发有限公司是一家专业从事地理信息领域软件开发、软件产品销售及地理信息系统工程建设的北京市高新技术企业和“双软认证”企业。
NASEW是北京清华山维新技术开发有限公司研发的控制网平差软件，是一个适用于各种测量控制网平差的工具软件，实现了从数据采集，记簿整理，平差和成果打印的一体化，在我国测绘界得到了广泛应用，特别是在各级导线及高程网平差获得各级测绘部门的一致认可。
我院虽然自编了《测量平差及管理应用系统》，但没有得到国家有关部门的认证，不能在各地的测绘工程中应用。
在各测绘工程中经常要求使用NASEW控制网平差软件，总工办在资料检查中发现因平差参数设置不对，致使控制平差中有限差超限的成果出现。
下面将NASEW控制网平差软件的使用及平差参数设置的方法进行概略讲解。
一数据准备及文件格式NASEW控制网文件有*.OBS、*.MSM二种，其样例及说明如下：基本规定：角度量均以“度.分秒”为单位；尺度量均以“米”为单位,如坐标、高差、水准路线长度等；距离的比例误差以PPM（百万分之一）为单位。
·样例1.MSM样例2.OBS1.msm及2.obs文件可通过全站仪观测记录的电子数据，经清华山维电子手簿ELER软件转换得到，此方法仅适用于图根导线或导线网，且观测时必须观测导线斜距边。
1.msm及2.obs文件也可以是键入整理好的观测记录。
二平面计算2.1运行NASEW软件，调入待平差数据2.2设置计算方案2.2.1处理网型选中菜单“计算”组中的“设置计算方案”项，可打开一对话框，其中有一项‘处理网型’，若选中‘平面网’，那么所有计算处理只对平面数据进行。
若选中‘高程网’，则所有计算处理只对高程数据进行。
2.2.2处理方法选中菜单“计算”组中的“计算方案”项，可打开一对话框，其中有一项“处理方法”，若选中“平差”，表示对控制网按平差处理。
清华山维软件说明书(11-12章)
11.5 打开ESP工作空间
菜单启动：文件 -〉打开 ESP 工作空间 功能描述：打开指定目录下的 ESP 工作空间。 1．选择 ESP 工作空间存放路径； 2．点击打开。
11.6 保存ESP工作空间
功能启动： ○1 菜单启动：文件 -〉保存ESP工作空间 ○2 工作空间菜单启动：鼠标右键 -〉保存 功能描述：将当前工作空间内的编辑进行保存。
11.8.4 三角网
图 11-3 格网格式
功能启动：
○1 菜单启动：文件 -〉插入工程三角网(*.etn…)
○2 工作空间菜单启动：鼠标右键 -〉插入Eps工程三角网 功能描述：插入一个工程三角网到当前工程内。
1．选择插入的三角网文件路径; 2．点击打开。
11.8.5 关闭(图片/格网/三角网)
功能启动：
图 11-4 选择集输出格式
输入文件名；
3、选择文件的保存类型（EXF 1.0、EXF 2.0、EXX、MDB、EDB）。
4、保存。
11.10 调入COR/NOT格式数据
菜单启动：文件 -〉输入输出 -〉
调入 EpsW98 数据(COR/NOT)
功 能 描 述 ： 将 EPSW98 的
COR/NOT 格式的数据文件添 加到
106
情况设置。 以上都设置好后，点击
清华山维平差软件
技 术 ，可 以按 统 一 方 式 处 理 任 意 形 状任 意 规 模 的平 面和 高 程控 制 网 的概 算 、平 差 和设 计 ， 无 需编码 。
能顺 利推 算各点 的坐 标
对 独 立 的 三 边 网 ， 如 果 已 知 方 位 的 另 一 端 点 是 网 中 不 相 连 的 未 知 点 ， 则 需 先 假 定 己知 点 相 连 的 条 边 的 方 位 角 ，然 后 ，按 “ 计
用格 式 ，具有 内联 的文 本 编辑方式 。 （ ）提 供 与打 印机 和纸 张相 适应 的 网图 ｄ
置 ”项 ，弹 出 “ 图管 理 ”对 话框 ，选 择 “ 网 方
向 … ‘ 离 ”按 钮 并 确 认 ，“ 制 网 回形 、精 距 控 度显示控 制 区 ”即显示 出平面 网的网形 图 。
ｃ 在 “ 件 ”菜 单 下 选 择 “网 图 打 印 ” 文
项 ，弹 出 “ 印 ”对 话 框 ，单 击 “ 置 ”按 打 设
１９ ９ ８
上海举办 首期地下管线测量规 范培训班
上 海 市 测 绘 管 理 办 公 室 与 上 海 市 测 绘 学 展 地 下 管 线 跟 踪 测 量 打 下 扎 实 的 基 础 。 这 次
会 联 合举 办 首 期上 海 市地 下 管线 测 量 规 范培
训 班 根 据 《上海 市 测 绘 管 理 条 倒 》 第 二 十 二 条 “地 下 管 线 建 设 单 位 应 当 按 照 全 市 统 一 的
ｔ
清华山维平差软件 Ｎ Ｓ Ｗ９ 使用及注意问题 ＡＥ ５
清华山维说明书
清华山维说明书威远图公司简介北京威远图仪器有限责任公司（简称WELTOP），是一家致力于空间数据的获取与应用开发、空间信息系统集成、空间信息服务的高新技术企业，创建于1997年1月。
公司自成立以来，一直本着“真诚、服务、创新、发展”的企业精神，“以卓越的方式完成每一件事”的原则，集测绘设备销售、软件开发、信息系统集成、空间信息生产与服务为一体，短短几年时间里，已发展成为一家集空间地理信息和应用专业软件的研制和开发、空间地理信息增值服务、大型GIS工程承接为一体的全国性知名品牌企业，业务范围涵盖了整个测绘行业及服务于公众地理信息的所有工作范畴。
2000年1月又分离出北京威远图数Copyright ©Beijing WelTop Data Design Co.Ltd. 2003 1据开发有限公司，侧重于软件和系统工程的开发和研究。
现在公司的产品与服务涉及领域包括国土、交通、水利、海洋、石化、电力、市政、农业、金融、商业、咨询等行业，在测绘行业中赢得了引人瞩目的一席之地。
公司的主要业务范围包括：测绘/地理信息采集设备、计算机与专业应用软件系统的开发/销售、以及相关的技术咨询和服务。
目前主要产品分为软、硬件两大类，有公司自己开发研制的Cito 和SV系列测绘成图软件、TOP系列测绘软件（平差及通讯等）、水利断面软件、道路测设一体化系统软件、地下管线测绘及管理软件、建筑物沉降分析软件、掌上测图系统、数字水准软件、数字矿山测绘系统以及房产测量师软件；另外Copyright ©Beijing WelTop Data Design Co.Ltd. 2003 2我公司还承接GIS工程，已经推出并得到成熟应用的GIS系统有：房产测绘信息管理系统、矿产资源管理信息系统、银行营业网点管理系统、通用测绘信息化管理系统、地下管网信息管理系统等；配套的硬件产品有全站仪、GPS、绘图仪、扫描仪等。
2002年，威远图公司入住中关村德胜科技园区，同时获得北京市西城区政府下属隆达集团风险注资，被北京市认证为高新技术企业以及软件企业、获得北京市规划委员会颁发的测绘软件及地理信息系统开发的乙级资质，同年与美国知名企业Autodesk公司携手，作为Autodesk GIS产品中国测绘行业总代理，成为测绘行业唯一的一家ADN全球开发联盟成员。
附录1 清华山维数字测图软件简介共51页文档
