电力系统中性点接地方式浅析
电力系统的中性点接地方式
电力系统的中性点接地方式电力系统中发电机绕组通常用Y联结、变压器高压绕组通常Y联结，Y联结绕组中性点统称电力系统中性点。
中性点接地方式有直接接地、不接地和经消弧线圈接地。
中性点接地方式要综合考虑电力系统的过电压与绝缘、继电保护与自动装置的配置、短路电流、供电可靠性。
中性点直接接地方式，系统发生单相接地故障时短路电流很大；中性点不接地和中性点经消弧线圈接地方式，系统发生单相接地故障时短路电流小。
1.中性点直接接地系统110kV及以上电网采用中性点直接接地方式。
实际运行时电网中性点并非全部同时接地，只有一部分接地，即合上中性点接地刀开关，其余则不接地即拉开其中性点接地刀开关。
系统单相接地时短路电流在合适范围，满足继电保护动作灵敏度需要，但不能过大。
一般单相短路电流不大于同一地点三相短路电流。
此系统正常运行时，系统中性点没有入地电流或只有极小的三相不平衡电流。
当发生单相接地时，短路电流足够大，继电保护装置动作，迅速切除故障电路；系统非故障部分仍正常运行。
接地故障线路停电，可在线路加装自动重合闸装置，如发生瞬时性接地故障，重合闸成功，停电约0.5s，系统供电可靠。
单相接地电流较大，对邻近通信线路电磁干扰较强。
我国380/220V三相四线系统，中性点直接接地。
2.中性点不接地系统我国3kV、6kV、10kV、35kV系统，当单相接地时根据电容电流中性点不接地，具体规定为3～6kV电网单相接地电容电流不大于30A；10kV电网单相接地电容电流不大于20A；35kV电网单相接地电容电流不大于10A。
因中性点未接地，当发生单相接地时，只能通过线路对地电容构成单相接地回路，故障点流过很小的容性电流（电弧）自行熄灭。
同时，系统三个线电压对称性未变化，用电设备正常工作，可靠性高。
规程规定，中性点不接地系统发生单相接地故障可继续运行2h，在2h内找到接地点并消除。
单相接地时电容电流近似计算公式如下：对架空线IC=UL/350；对电缆IC=UL/10。
电力系统中性点接地方式
电力系统中性点接地方式概述在电力系统中，中性点接地方式是指将电力系统中的中性点直接接地或通过特定的接地装置接地。
中性点接地方式的选择对电力系统的安全运行和人身安全至关重要。
本文将介绍电力系统中性点接地方式的常见类型和其特点。
直接接地方式直接接地方式是最常见的中性点接地方式之一。
它通过将电力系统中的中性点直接接地，使中性点与地之间形成低阻抗的电气连接。
直接接地方式有以下特点：1.简单：直接接地方式的接地装置相对简单，仅需将中性点与地之间连接即可。
2.易于检测故障：由于中性点直接接地，当系统中发生接地故障时，电流会通过接地装置流入地，形成接地电流，容易被检测到。
3.易产生大地电流：直接接地方式容易导致大地电流的产生，对于电力系统的线路和设备会产生一定的烧毁和损坏风险。
4.容易产生人身伤害：直接接地方式下，接地电阻较低，因此会产生较大的接触电压，存在人身触电的风险。
直接接地方式适用于施工成本低、电力系统规模较小、对电网故障检测要求较高的场景。
绝缘中性点接地方式绝缘中性点接地方式是在电力系统中采用绝缘装置将中性点与地之间隔离，以实现中性点接地的方式。
绝缘中性点接地方式有以下特点：1.较低的接触电阻：绝缘中性点接地方式中，中性点与地之间存在绝缘装置，可以降低接地电阻，减小接触电压。
2.减少地电流：由于绝缘装置的隔离作用，绝缘中性点接地方式可以降低地电流的产生，减小对电力系统的烧毁和损坏风险。
3.难以检测故障：由于中性点与地之间的隔离，当系统发生接地故障时，可能无法轻易检测到接地电流，增加了故障诊断的难度。
绝缘中性点接地方式适用于电力系统规模较大、对地电流要求较低、对接触电压要求较高的场景。
高阻中性点接地方式高阻中性点接地方式是在电力系统中采用高阻抗装置将中性点与地之间接地的方式。
高阻中性点接地方式有以下特点：1.高接地电阻：高阻中性点接地方式中，通过引入高阻抗装置，使中性点与地之间形成高阻抗连接，有效提高了接地电阻。
电力系统中性点接地方式的分析与选择
电力系统中性点接地方式的分析与选择摘要：电力系统中性点的接地方式对电力系统的安全稳定具有重要意义，而其选择由供电系统电压等级和对系统可靠性、系统稳定性、接地保护方式等要求来决定。
本文介绍了几种典型接地方式，分析了各类接地方式在单相接地故障下电压、短路电流的变化及对系统运行的影响。
并从供电可靠性、绝缘水平、人身安全等方面浅析了中性点接地方式的选择。
关键词：电力系统；中性点；接地方式1.引言在电力系统中，三相交流发电机或变压器绕组星形接线的公共点称为中性点。
中性点接地方式的合理选择是系统运行稳定与安全的重要基础。
它与整个电力系统的供电可靠性、人身安全、设备安全、绝缘水平、继电保护及通信干拢等有密切的关系。
电力系统中性点接地方式可划分为两大类，即大电流接地方式和小电流接地方式。
其中大电流接地方式分为中性点直接接地，中性点经小电阻、小电抗接地；而小电流接地方式主要有中性点不接地，中性点经高阻抗接地，中性点经消弧线圈接地等方式。
2.中性点接地方式的分析2.1中性点直接接地通过将系统中全部或部分变压器中性点直接接地来实现，通常在220kV以上系统中，为了降低超高压电力变压器中性点绝缘强度，应将全部变压器中性点都直接接地。
在中性点直接接地电网中若发生单相接地故障时，中性点电位仍为零，非故障相对地电压不变。
由于单相接地短路电流Id较大，线路继电保护装置能迅速切断电路，从而防止了产生间歇性电弧过电压的可能。
但是这样造成该方式供电的可靠性不高，为弥补其缺点，广泛采用自动重合闸装置。
2.2中性点不接地中性点不接地系统即中性点对地绝缘。
对中性点不接地的三相电网，当三相对称且各相对地电容相等时，中性点电位为零。
但当架空线路排列不对称而又换位不完全时，中性点电位不再是零，产生“中性点位移”。
正常运行中，三相对地电容电流相等，相位差120°，没有电容电流流过大地，中性点无位移。
当各相对地电容不等时，中性点位移。
当发生单相接地短路时，两个非故障相的对地电压升高，接地电流可达到正常单相对地电容电流的三倍。
配电网中性点接地方式浅析及其评价
配电网中性点接地方式浅析及其评价摘要电网中性点的接地方式对电网的安全稳定运行、供电可靠性、系统绝缘配合、继电保护的要求、对通信设备的干扰以及人身安全等方面有必然的影响。
关键词中性点；接地方式；评价配电网的中性点是指星形连接的变压器或发电机的中性点，中性点与大地间电气连接的方式，称为中性点接地方式，又称为中性点运行方式。
不同中性点接地方式将对配电网绝缘水平、过电压保护元件的选择、继电保护方式等产生不同的影响；反过来，针对一个具体的配电网，选择何种接地方式，要综合考虑这些因素，进行安全、技术及经济比较后确定。
1配电中性点常用接地方式1.1中性点直接接地系统将中性点直接与地连接的电力系统，称为中性点直接接地系统．如图1所示。
这种系统中性点的电位固定为地电位，当某一相由于对地绝缘损坏造成接地时，便造成单相短路。
图1中性点直接接地系统由于中性点的电位被固定为零，因而相对地的绝缘水平决定于相电压，这就大大降低了电力网的造价。
电压等级愈高，其经济效益愈显著，这就是中性点直接接地系统的优点。
当中性点直接接地系统发生单相短路时，短路电流Id(1)很大，危害严重，故障线路不能继续运行，并在继电保护作用下，故障线路将被切除，而实际上电网的绝大部分故障是单相接地故障，其中瞬时性故障又占有很大比例，这些故障都会引起供电中断，大大影响供电可靠性。
1.2中性点经小电阻接地系统在中性点串联接入一电阻器以后，泄放燃弧后半波的能量，则中性点电位降低，故障相的恢复电压上升速度也减慢，从而减少电弧重燃的可能性，抑制电网过电压的幅值。
这就是电阻接地的特点。
中性点经小电阻接地方式的中性点与大地之间连接一个电阻，电阻的大小应使流经变压器绕组的故障电流不超过每个绕组的额定值。
经小电阻接地的配电网发生接地故障时，非故障相电压可能达到正常值倍。
这对配电网设备不会造成危害，因为高、中压配电网的绝缘水平是根据更高的雷电过电压制定的。
中性点经电阻接地的配电网中，接地电阻的选取应参照考虑下列情况：1）以电线为主的配电网中，单相接地时允许阻性接地电流较大，如1000-2000A；2）以架空线路为主的配电网，允许阻性接地电流较小，如300A；3）考虑配电网远景规划中可能达到的对地电容电流；4）考虑对电信设备的干扰和影响，以及继电保护、人身安全等因素。

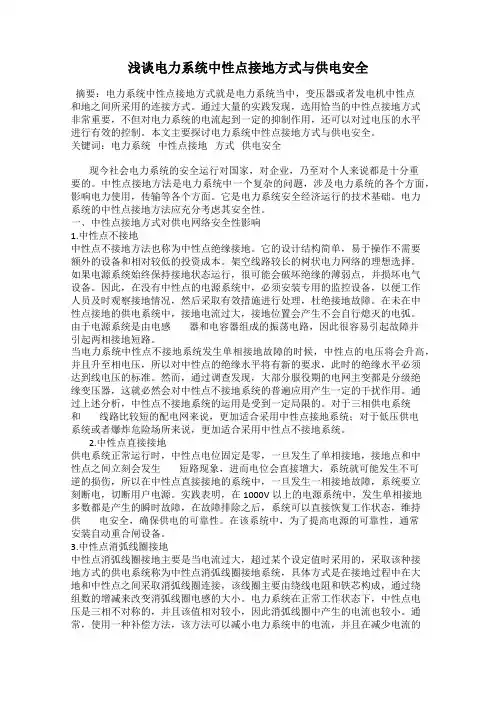

浅谈电力系统中性点接地方式与供电安全
浅谈电力系统中性点接地方式与供电安全摘要：电力系统中性点接地方式就是电力系统当中，变压器或者发电机中性点和地之间所采用的连接方式。
通过大量的实践发现，选用恰当的中性点接地方式非常重要，不但对电力系统的电流起到一定的抑制作用，还可以对过电压的水平进行有效的控制。
本文主要探讨电力系统中性点接地方式与供电安全。
关键词：电力系统中性点接地方式供电安全现今社会电力系统的安全运行对国家，对企业，乃至对个人来说都是十分重要的。
中性点接地方法是电力系统中一个复杂的问题，涉及电力系统的各个方面，影响电力使用，传输等各个方面。
它是电力系统安全经济运行的技术基础。
电力系统的中性点接地方法应充分考虑其安全性。
一、中性点接地方式对供电网络安全性影响1.中性点不接地中性点不接地方法也称为中性点绝缘接地。
它的设计结构简单，易于操作不需要额外的设备和相对较低的投资成本。
架空线路较长的树状电力网络的理想选择。
如果电源系统始终保持接地状态运行，很可能会破坏绝缘的薄弱点，并损坏电气设备。
因此，在没有中性点的电源系统中，必须安装专用的监控设备，以便工作人员及时观察接地情况，然后采取有效措施进行处理，杜绝接地故障。
在未在中性点接地的供电系统中，接地电流过大，接地位置会产生不会自行熄灭的电弧。
由于电源系统是由电感器和电容器组成的振荡电路，因此很容易引起故障并引起两相接地短路。
当电力系统中性点不接地系统发生单相接地故障的时候，中性点的电压将会升高，并且升至相电压，所以对中性点的绝缘水平将有新的要求，此时的绝缘水平必须达到线电压的标准。
然而，通过调查发现，大部分服役期的电网主变都是分级绝缘变压器，这就必然会对中性点不接地系统的普遍应用产生一定的干扰作用。
通过上述分析，中性点不接地系统的运用是受到一定局限的。
对于三相供电系统和线路比较短的配电网来说，更加适合采用中性点接地系统；对于低压供电系统或者爆炸危险场所来说，更加适合采用中性点不接地系统。
电力系统中性点接地方式研究
电力系统中性点接地方式研究1. 引言电力系统是现代社会中不可或缺的基础设施之一。
而电力系统的接地方式在保障系统安全稳定运行中起着重要作用。
其中，中性点接地方式是一种常用的接地方式。
本文将围绕电力系统中性点接地方式展开研究，并讨论其优缺点以及适用场景。
2. 中性点接地方式的定义和原理中性点接地方式是指将电力系统的中性点连接到地面成为接地点。
在电力系统中，中性点是指电源系统的零线或者中间点。
中性点接地方式通过将电力系统的中性点与地之间建立导通来保证系统的安全可靠运行。
中性点接地方式的原理是基于电力系统中存在不对称故障电流以及系统的短路电流。
中性点接地方式可将故障电流引入接地系统中从而达到减小故障电流和系统损伤的目的。
中性点接地方式一般包括直接接地方式、绝缘中性点接地方式和阻抗中性点接地方式。
3. 直接接地方式直接接地方式是指将电力系统的中性点直接与地面连接。
该方式对系统的故障电流有较好的限制作用。
当电力系统出现故障时，故障电流将通过接地导线流入地面，从而避免了故障电流在系统中流动导致系统的破坏。
这种方式具有简单可行、成本较低的优点。
然而，直接接地方式容易造成电流过大，可能引发火灾和电击等安全问题。
4. 绝缘中性点接地方式绝缘中性点接地方式是指电力系统的中性点通过绝缘设备与地电网分离，以避免故障电流通过接地导线流入地面。
该方式主要采用绝缘变压器或绝缘连接器来实现。
绝缘中性点接地方式可以有效降低故障电流的产生，从而减少系统的故障率。
但是，绝缘中性点接地方式需要采用额外的绝缘设备，增加了系统的复杂性和成本。
5. 阻抗中性点接地方式阻抗中性点接地方式是指将电力系统的中性点通过接入阻抗设备与地接地。
阻抗中性点接地方式能够有效地限制故障电流的大小，从而减小故障带来的影响。
该方式具有较低的接地电流和较好的安全性能。
然而，阻抗中性点接地方式需要考虑接地设备的阻抗数值及其选择，需要经过详细的计算和设计。
6. 不同接地方式的比较和选择不同的中性点接地方式在实际应用中具有各自的优缺点。
电力系统中性点接地方式浅析
摘要:中性点接地方式对于电力系统来说是一个综合性问题，一方面涉及电网的安全可靠性，以及选择过电压的绝缘水平，另一方面干扰通讯、危害人身安全。
通常情况下，中性点接地方式都有一定的适用范围和使用条件。
当前，我国城乡电网正处在建设与改造阶段，对于电网发展来说，中性点接地方式是一项重要的技术问题，需要引起高度关注和重视。
目前，中性点不接地、中性点经电阻或经消弧线圈接地，以及中性点直接接地，这四种接地方式共同构成供配电系统中接地方式。
本文重点研究四种接地方式的优缺点，进而在一定程度上为电力系统选择接地方式提供依据。
关键词:接地方式中性点在电力系统中，为了确保电力设备正常运转，需要选择科学合理的接地方式。
所谓接地方式，是指发电机或变压器的中性点与大地之间的连接方式。
在当前的电力系统中，大接地电流系统和小接地电流系统是主要的接地方式。
①大接地电流系统，通常情况下，这种接地方式是指中性点直接与地相连，②小接地电流系统，通常情况下，这种接地方式分为：中性点不接地、中性点经消弧线圈接或电阻接地。
中性点的接地方式涉及技术、经济、安全等方面，在技术水平、技术条件以及运行经验等方面各国之间存在一定差异。
因此，在处理接地方式时会存在一定的差异。
所以掌握电力系统的接地方式，对于学习电力系统知识以及从事电力行业的工作人员来说，具有重要的意义。
1小接地电流系统在电力系统中，发电机和变压器的中性点不接地，或者经过电阻或消弧线圈与地相连，进而构成小电流接地系统。
1.1中性点不接地处于电力系统中的发电机和变压器，其中性点不做接地处理，也就是说，中性点与地之间是绝缘的。
在电力系统中，中性点不接地方式结构简单、不需附加设备，运行比较方便。
在辐射形或树状形的供电网络中，中性点不接地系统广泛应用在10kV架空线路中。
中性点不接地系统的优点主要表现为：在发生单相接地故障时，产生的接地电流比较小，如果产生的故障是瞬时故障，会自动熄弧，非故障相电压通常情况下升高不大，系统的对称性不会被破坏。
电力系统中性点的运行方式分析
电力系统中性点的运行方式分析摘 要：本文简要介绍了电力系统中性点接地的各种运行方式及分析，中性点接地方式与电压等级、单相接地短路电流、过电压水平的相关关系，以及在实际工作中的优缺点和应用情况，并对不同电压等级和系统结构采取何种中性点接地方给出了建议。
关键词：电力系统 中性点 分析1. 前言电力系统的中性点实际上是指电力系统中发电机、 变压器的中性点，其接地或不接地是一个综合性的问题。
中性点接地方式与电压等级、单相接地短路电流、过电压水平、保护配置等有关，对于电力系统的运行，特别是对发生故障后的系统运行有多方面的影响，直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的运行安全以及对通信线路的干扰等。
所以在选择中性点接地方式时，必须考虑许多因素。
电力系统中性点接地方式有两大类:一类是中性点直接接地或经过低阻抗接地，称为大接地电流系统；另一类是中性点不接地、经过消弧线圈或高阻抗接地，称为小接地电流系统。
其中采用最广泛的是中性点不接地、中性点经过消弧线圈接地和中性点直接接地等三种方式。
对于6～10kV系统，由于设备绝缘水平按线电压考虑对于设备造价影响不大，为了提高供电可靠性，一般均采用中性点不接地或经消弧线圈接地的方式。
对于110kV及以上的系统，主要考虑降低设备绝缘水平，简化继电保护装置，一般均采用中性点直接接地的方式，并采用送电线路全线架设避雷线和装设自动重合闸装置等措施，以提高供电可靠性。
20～60kV的系统,是一种中间情况，一般一相接地时的电容电流不很大，网络不很复杂，设备绝缘水平的提高或降低对于造价影响不很显著，所以一般均采用中性点经消弧线圈接地方式。
1kV以下的电网的中性点采用不接地方式运行，但电压为380/220V的系统，采用三相五线制，零线是为了取得相电压，地线是为了安全。
2、中性点不接地系统2.1中性点不接地系统运行中性点不接地系统，即中性点对地绝缘。
这种接地方式结构简单，运行方便，不需任何附加设备，投资经济。
电力系统中性点接地方式分析
电力系统中性点接地方式分析发布时间：2021-05-31T03:11:59.202Z 来源：《福光技术》2021年3期作者：邓绪林[导读] 在电力系统中中性点接地方式主要是指三相交流电网中性点与大地间的电气连接方式。
安徽华电工程咨询设计有限公司安徽合肥 230022摘要：电力系统中性点接地方式的选择直接影响着电力系统的运行情况，要想让电力系统安全、稳定地运行，就一定要恰当地选取中性点的接地方式。
基于此，本文对中性点不接地、中性点直接接地、中性点消弧线圈接地以及中性点电阻接地进行了分析，以供相关的工作人员参考借鉴。
关键词：电力系统；中性点接地；可靠性在电力系统中中性点接地方式主要是指三相交流电网中性点与大地间的电气连接方式。
中性点的接地方式总的来讲分为中性点不接地、经消弧线圈接地、电阻接地及直接接地，前两种在概念上称为中性点非有效接地，后两种称为中性点有效接地。
非有效接地系统在农村小电网用得较多，随着电网规模的不断发展，越来越多的电网已转向中性点有效接地系统。
但不论哪种接地方式，都有各自的适用场合和在工程应用中的不足，因此，必须做好技术预测，选择更有效的中心点运行方式。
1中性点不接地电力系统中性点接地方式就是中性点和地之间没有任何实质性的连接，然而电力系统的三相却和地之间有电容的存在，也就是说，电力系统中性点不接地是通过等值电容来实现接地的目的的，并且电力系统中性点不接地的零序电抗是一个可以变化的有限数值。
所以电力系统中性点不接地和中性点绝缘是完全不同的。
如果三相供电系统进行单相接地，那么中性点不接地的短路电流要比直接接地的小很多，也就是说，中性点不接地连接方式和直接接地方式相比较，中性点不接地更加的安全。
因此，在很多低压供电系统或者爆炸危险场所都选用中性点不接地的连接方式。
通过研究发现，中性点不接地配电网存在单相接地故障的时候，线电压通常是处于对称不变的状态，同时故障位置的短路电流非常小，所以对用户的用电安全没有起到破坏作用。
电力系统中性点接地运行方式浅析
第２ ３期
Ｓ Ｉ Ｎ Ｅ＆Ｔ Ｃ Ｏ ＯＧ ＦＯ ＭＡ Ｉ ＣＥ Ｃ Ｅ ＨＮ Ｌ ＹＩ Ｒ ＴＯＮ Ｎ
０电力与能源０
科技信息
电力系统 中性点接地运行方式浅析
黄 澄 字
ｆ 华为 工程技 术有 限公 司 广 东
【 摘
深圳
５ ８０ ） １ ０ ０
要 ｌ 过 对 电 力 系统 中性 点 各 种 运行 方 式 下 可能 出现 的 过 电 压原 因进 行 分 析 、 较 ， 出保护 的机 理 及 解 决 的 方 法 ， 电 力 系统 的安 通 比 提 对
全 运行 有 着较 为 重要 的 指 导意 义。
【 键词 】 关 中性 点 ； 直接 接 地 ； 接 地 ； 弧 线 圈 ； 阻器 不 消 电
１ 基 本 术 语
对 于 电力 系 统 中 性 点 运 行 方 式 ，按 Ｇ ／２ ０ ．０ １９ ｅＩＣ ０ ＢＴ ９ ０５ — ９ ８ｎｇＥ ５ 规 定 ， 明确 如下 定 义 ： 需 １１ 中 性点 （ ｅ ｔ ｌ ０ ｔ ： 相 系统 星 形 连 接 的 公 共 点 ， 单 相 系 统 ． Ｎ ｕｒ ｉ ）多 ａｐ ｎ 或
ｎｕｒｌ ｙｔｍ１一 个 或 多个 中性 点 通 过 具 有 感 抗 的器 件 接 地 的系 统 。 ｅｔ ｓｅ ： ａｓ 每 相 对 地 容 抗 ） 。 主要优点： １可 防 止 阻 尼 谐 振 过 电压 和 间歇 性 电弧 接 地 过 电压 ， 般 限 制 在 １ 一
２ 减 少 地 电 位升 高 ； １
２ 我 国 电力 系 统 中性 点 运 行 方 式
２ １ 电力 系统 运 行 方 式 的历 史 发 展 ．
国 内供 配 电 网络 ， 解 放 前 ， 在 电 ２ ５ Ｕ 以 下 ： ．Ｐ．
电力网中性点接地方式的分析及应用
电力网中性点接地方式的分析及应用摘要：我国电力系统中性点接地方式主要有两种：中性点直接接地方式。
它的优点是：过电压数值小，绝缘水平低，因而投资少、经济。
缺点是由于单相接地电流大，故接地保护必须作用于跳闸，从而增加了停电的机会。
另一种方式为中性点非直接接地方式。
其优点是发生单相接地时，接地电流小，系统线电压仍保持对称性，不影响对负荷的供电，提高供电的可靠性。
缺点是过电压数值大，电网绝缘水平高，因而投资大，不经济。
这两种方式在保护整定、绝缘监视等方面有广泛的应用。
关键词：中性点；分析；实际应用1 接地方式的分类与特点我国的电力系统主要有两种中性点接地方式：中性点直接接地方式（包括中性点经小电阻接地方式）和中性点非直接接地方式（包括中性点经消弧线圈接地方式）。
中性点直接接地系统（又称为大电流接地系统）在发生单相接地故障时，接地短路电流会很大。
中性点不接地系统（又称为小电流接地系统）在发生单相接地故障时，由于不构成短路回路，接地电流往往比负荷电流小得多。
划分的标准在我国为：X0/X1≥4～5的系统属于大接地电流系统，X0/X1≤4～5的系统属于小接地电流系统；X0为系统零序电抗，X1为系统正序电抗。
中性点直接接地电力网的优点是：过电压数值小，绝缘水平低，因而投资少、经济。
但由于单相接地电流大，故接地保护必须作用于跳闸，从而增加了停电的机会。
此外，由于接地时短路电流过大，电压会骤然下降，还可能破坏电力系统动态的稳定，接地时产生的零序电流还会干扰通信系统。
中性点非直接接地电力网的优点是：发生单相接地时，接地电流小，系统线电压仍保持对称性，不影响对负荷的供电，提高供电的可靠性。
不过为了避免故障扩大成两点或多点接地故障，当接地保护发信号后，运行人员必须及时处理，消除故障。
中性点非直接接地电力网的缺点是过电压数值大，电网绝缘水平高，因而投资大，不经济。
此外，接地保护也较中性点直接接地电力网复杂。
在我国，110 kV及以上的电力系统采用中性点直接接地方式，66 kV及以下电力系统采用中性点非直接接地方式。
电力系统中性点接地方式探讨
电力系统中性点接地方式探讨引言：电力系统中性点接地方式主要是指发电机和变压器中性点与地之间的连接方式，主要分为中性点有效接地系统和中性点非有效接地系统，在实际应用过程中，还可以根据具体情况对中性点接地方式进行进一步划分。
随着供电网络全面发展，电缆类用户数量不断增加，加强对电力系统中性点接地方式探讨分析具有十分重要的现实意义。
一、电力系统中几种常见的中性点接地方式电力系统中性点接地方式主要是指发电机和变压器中性点与地之间的连接方式，主要分为大接地电流系统和小接地电流系统，其中大接地电流系统就是中性点直接接地电流系统，小接地电流系统又分为中性点不接地系统和中性点经消弧线圈或电阻接地系统。
在当前电力系统中，中性点不接地或经消弧线圈接地的小接地电流系统应用概率较大。
但是近几年来，供电网络日益复杂化，电力系统中的用户数量大幅度提高，在实际应用中对电力系统提出了更高的要求，因此要对中性点接地方式进行具体分析，在不同情况、不同要求下，选择不同的中性点接地方式。
以中性点直接接地的电力网为例，如果在电力系统中应用这一接地方式，可以有效排除故障。
这是因为即使发生单相接地故障，中性点电位仍为零，没有故障部位的相对地电压也不会发生变化。
而且这种接地方式下，单相接地短路电流较大，因此可以在短时间内快速切断电路，从而及时的恢复供电，保证供电稳定性[1]。
二、影响电力系统中性点接地方式常见因素根据前文分析，对电力系统中性点接地方式有了简单的了解，作为电力系统中的一个综合性问题，在确定电力系统中性点接地方式的过程中，必须要充分考虑到每一个方面，这就需要全面了解影响电力系统中性点接地方式的具体因素，主要包括以下几个方面：（一）供电可靠性在实际应用的过程中，电力系统的核心关键就是要保证供电可靠性，在实际应用过程中，保证供电可靠，避免出现大范围故障，是目前的核心关键。
在电力系统中最常见的故障问题就是单相接地，作为电网中最常见的一种故障，在设计电力系统中性点接地方式时，必须要得到重视。
电力系统中性点接地方式分析
电力系统中性点接地方式分析一、中性点不接地系统中性点不接地系统是中性点非有效接地系统的一种。
当发生单相接地故障时，流经故障点的稳态电流是单相对地电容电流。
在中性点不接地的系统中，接地故障电流总是通过电源变压器的假想接地中性点接地，从而给单相接地故障电流提供回来的通路。
不接地系统，通常故障电流只有几十安培，其值远小于正常的负荷电流，一般不会对线路、电缆或其他设备造成破坏。
但该电流的持续时间不宜过长，需要单相接地选线保护及时报警或自动切除故障线路。
每一回馈出线用一组独立的集中对地电容作模拟分布电容值。
由于系统中的任何中性点都不接地，所以系统中的任何一点的零序阻抗为无穷大。
对于零序电流而言，线路或其它元件的串联阻抗比以线路对地导纳表示的并联阻抗小得多，因此可以忽略不计。
此时接地故障电流由各相对地的电容构成的回路决定。
二、中性点经消弧线圈接地系统采用消弧线圈接地后，故障点电流由于电容电流和电感电流的抵消，残余电流比较小，易于自行熄灭。
必须说明的是上述现象是指基波而言的。
但电网上同时存在 3 次、5 次等谐波电流，这种电流无法被消弧线圈的电感电流所补偿。
利用这一特点，设计出反映5 次谐波电流的继电保护装置，使在电网发生一相接地故障时，能正确指示故障线路。
适用范围：广泛应用于3〜60千伏电压等级的电力网消弧线圈的应用有下述一些情况：（1）故障点电流经补偿后，由于残余电流较小，易于自行熄灭。
尤其是在架空配电网中，一相故障占多数，线路绝缘子在电弧熄灭后，绝缘能迅速自行恢复。
因此架空配电网以及架空线、电缆混合配电网大多数采用消弧线圈接地。
（2）消弧线圈接地的电网在继电保护方面存在不能正确指示故障馈线的问题。
近年来采用微机继电保护方式，其效果尚待实践的验证。
（3）消弧线圈的分接头切换有待改进为自动调谐系统，主要问题在设备的研制开发和实际运行经验的积累。
（4）一相接地短路后，如电弧不能自行熄灭，则电网将在一相接地情况下持续运行，直到故障消除或隔离。
中压电网中性点接地方式分析与探讨
中压电网中性点接地方式分析与探讨引言中压电网作为输电和配电的关键环节，其安全和可靠运行对于电力系统的稳定供电至关重要。
中性点接地方式是中压电网中的一项重要技术，其合理的选择和设计将直接影响电网的性能和运行安全。
本文将对中压电网中性点接地方式进行分析与探讨，以期提供相关从业人员在中压电网设计和运维中的参考。
1. 中压电网中性点接地方式概述中性点接地方式是指中压电网中的中性点通过不同的接地方式与大地相连，以确保电网的正常运行。
常见的中压电网中性点接地方式有星形接地、直接接地和无功补偿三种。
1.1 星形接地方式星形接地方式是指将电网中性点接地，同时与大地通过中性点接地电阻相连。
其优点是电网中的故障电流能够及时地由接地电阻分流，减小故障对电网的影响。
但是，星形接地方式存在接地电阻故障电流过大的问题，需要通过合理设计接地电阻的大小来解决。
1.2 直接接地方式直接接地方式是指将电网中的中性点直接与大地相连，没有接地电阻。
直接接地方式的优点是故障电流容易排除，同时接地故障时对电网的影响较小。
但是，直接接地方式存在接地电流过大的问题，容易造成故障持续时间的延长。
1.3 无功补偿方式无功补偿方式是指通过在电网中安装无功补偿装置，将其中性点接地。
无功补偿方式的优点是能够提高电网的稳定性和功率因数，减小电网的潜在故障风险。
但是，无功补偿方式的缺点是需要增加相关设备和成本投入，增加了电网的复杂性。
2. 中性点接地方式选择的考虑因素在中压电网中选择合适的中性点接地方式需要考虑多个因素，如电网规模、电压等级、接地故障对电网的影响以及成本等。
2.1 电网规模电网规模是选择中性点接地方式的一个重要因素。
对于小型电网，直接接地方式可能更加适合，因为故障电流较小，容易排除。
对于大型电网，星形接地和无功补偿方式可能更加适合，因为能够更好地限制故障电流对电网的影响。
2.2 电压等级电压等级也是选择中性点接地方式的考虑因素。
对于低电压等级的电网，直接接地方式可以满足要求。
电力系统中性点接地方式简述
电力系统中性点接地方式简述（图）2009-03-27 04:22一、电力系统中性点接地方式电力系统中性点的接地方式基本上可以划分为两大类：凡是需要断路器遮断单相接地故障者，属于大电流接地方式；凡是单相接地电弧能够瞬间自行熄灭者，属于小电流接地方式。
大电流接地方式主要有：中性点有效接地方式；中性点全接地方式，即非常有效接地方式。
此外，还有中性点经低电抗、中电阻和低电阻接地方式等。
小电流接地方式主要有：中性点谐振（经消弧线圈）接地方式；中性点不接地方式；中性点经高电阻接地方式等。
◆中性点不接地系统：中性点对地绝缘的系统优点：这种系统发生单相接地时，三相用电设备能正常工作，允许暂时继续运行两小时之内，因此可靠性高，缺点：这种系统发生单相接地时，其它两条完好相对地电压升到线电压，是正常时的倍，因此绝缘要求高，增加绝缘费用。
存在保护选择性问题。
适用范围：中压系统且接地电流小于规定值。
◆中性点直接接地系统：中性点金属性接地的系统优点：发生单相接地时，其它两完好相对地电压不升高，因此可降低绝缘费用；不存在保护选择性的问题。
缺点：发生单相接地短路时，短路电流大，要迅速切除故障部分，从而使供电可靠性差。
应用范围：高压系统和低压系统。
◆中性点经电阻接地系统：优点：可限制过电压的幅值；不存在保护选择性的问题。
缺点：口头解释。
应用范围：中压系统。
中性点经消弧线圈接地系统优点：除有中性点不接地系统的优点外，还可以减少接地电流；缺点：类同中性点不接地系统。
二、中性点经消弧线圈接地系统1、基本原理如图所示为一中性点经消弧线圈接地系统，在N回路C相发生单相接地故障。
对称分量法认为：当回路N发生单相接地故障时，在故障点处出现了参数不对称。
如果对故障点处的电压量(电流量)进行对称分量分解，则故障点处的电压量（电流量）可以表示为三个对称分量的叠加。
这样，在系统非故障点的参数完全对称的情况下，系统可以解耦为三个对称系统的综合。
既：正序系统、负序系统和零序系统。
中压电网中性点接地方式分析与探讨
中压电网中性点接地方式分析与探讨中压电网是指电压在1kV-35kV范围内的电力系统，中性点接地是中压电网中常用的一种接地方式。
中性点接地是指将电网的中性点接地，使得中性点的电位与大地电位相等，从而达到安全和保护设备的目的。
中性点接地有三种方式：直接接地、电抗接地和电容接地。
下面将逐一分析和探讨这三种接地方式的优缺点和适用场景。
一、直接接地直接接地是将电网的中性点接地，形成一个电气连接。
这种方式比较简单，成本低，易于维护。
但是直接接地有一个重大缺点，就是当发生单相接地故障时，因为没有接地电阻，电流非常大，很容易造成系统设备的损坏。
二、电抗接地电抗接地相比直接接地有了一个间接的接地电阻，因此可以限制单相接地电流。
电抗器作为一个电感元件，可以通过调整其参数来设计所需的接地电阻。
这种方式最大的优点是可以限制单相接地电流，避免设备损坏，但是电抗器本身存在损耗，需要定期维护，而且需要一定的安装空间。
三、电容接地电容接地是将电容器与电网中的中性点串联，起到接地电阻的作用。
电容接地的优点是接地电阻小、具有自愈合能力，而且可以防止大地电压骤升。
但是相比于电抗接地，电容接地成本较高，而且需要一定的维护成本。
总的来说，选择中性点接地的方式要考虑多种因素，包括经济性、安全性、设备损坏等等。
一般来说，对于较为重要的设备，或者对于对电气安全要求较高的场所（如医院、机场等），建议采用电抗接地或电容接地。
而对于一些一般场所，可以采用直接接地。
但是无论采用哪种接地方式，在使用中都需要进行定期维护和检测，以确保接地装置的正常运行。
电力系统中性点接地方式讲解
4 中性点运行方式
中性点的运行方式主要有两大种： ➢ 中性点直接接地系统
又称大电流系统，主要用在110KV及以上的供电系统和 380V系统 。直接接地系统发生单相接地是会使保护马上动 做切除电源与故障点。 ➢ 中性点不接地或经消弧线圈接地
中性点不接地和经消弧线圈接地，主要用在35KV及以 下的供电系统。不接地系统如果发生单相接地，系统可以正 常运行两小时以内，必须找出故障点进行处理，否则会扩大 故障。
4.5 中性点经消弧线圈接地系统 该方式就是在中性点和大地之间接入一个电感消弧线圈， 在系统发生单相接地故障时，利用消弧线圈的电感电流补偿 线路接地的电容电流，使流过接地点的电流减小到能自行熄 灭的范围，它的特点是在线路发生单相接地故障时，可按规 程规定满足电网带单相接地故障运行2h。 对于中压电网，因接地电流得到补偿，单相接地故障不 会发展成相间短路故障，因而中性点经消弧线圈接地方式大 大提高了供电可靠性，这一点优越于中性点经小电阻接地方 式。
5 间歇电弧接地过电压
5.2 分析 在分析间歇电弧接地过电压时主要有两种假设： 以高频电流第一次过零熄弧为前提进行分析，称高频
熄弧理论。按此分析过电压值较高，因高频电流过零时， 高频振荡电压正为最大值，熄弧后残留在非故障相上的电 荷量较大，故电压较高。
以工频电流过零时熄弧为前提分析，称工频熄弧理论。 按此分析，熄弧后残留在非故障相上的电荷量较小，过电 压值较高，但接近系统中实测过电压值。
3 电力系统接地方式
3.2 中性点接地系统 随着电力系统电压等级的增高和系统容量增大，设备绝
缘费用所占比重也越来越大。中性点不接地方式的优点已居 于次要地位，主要考虑降低绝缘投资。所以，110kV及以上 系统均采用中性点直接接地方式。对于380V以下的低压系 统，由于中性点接地可使相电压固定不变，并可方便地获得 相电压供单相设备用电，所以除了特定的场合以外（如矿 井）,亦多采用中性点接地方式。
电网中性点接地方式浅析
电网中性点接地方式浅析摘要：电力系统的中性点运行方式的选择会直接影响到电网的造价、供配电系统的安全性与可靠性，文章主要介绍了中性点接地方式的特点，并对不同的方式从经济、技术、运行等方面进行了分析，总结它们各自的优缺点及适用范围。
关键词：中性点接地系统；中性点不接地系统；电容电流接地方式0引言中性点接地方式是电力系统发展中的重要部分，也是电力系统可靠运行的关键之一。
中性点接地涉及到短路电流大小、供电可靠性、过电压大小等多方面的问题。
随着我国变电站规模的增大，有关中性点接地方式的研究也越来越多。
但在中性点接地系统中，中性点接地数目的不同，对短路电流、避雷器、断路器及继电保护等社会的影响也不同，文章就这一问题展开研究，同时提出解决对策。
2中性点有效接地系统特点2.1中性点直接接地中性点接地的优势明显，整个系统的过电压水平和输变电设备对绝缘水平要求不高。
系统的动态电压升高程度不会超过额定电压的80%，如果在高压电网中使用这种接地方式，可以有效降低线路和设备的成本，经研究，中性点接地系统的绝缘水平与中性点不接地的绝缘水平可降低20%左右的造价，其经济效益值得肯定。
但该系统的缺点是，如果发生单相接地故障，其单相接地的电流大，容易引起线路跳闸，供电连续性和可持续性不高。
此外，单相接地电流有时会超过三相短路电流，直接影响到断路器遮断能力的选择，还会干扰到通信线路。
2.2中性点经低电阻接地由电缆线路构成的6-35 kV送、配电网络，单相接地发生故障时电流量大，应采用低电阻接地方式，电阻值控制在10~20Ω，故障电流为100-1000 A。
低电阻接地能快速阻断故障，如果过电压水平低，可以使用绝缘水平较低的电缆和设备。
但还应认真考虑其可靠性，故障对电压、电流以及电气设备、通信的影响。
该接地方式主要适用于电缆线路，这样就不容易发生瞬时性单相接地故障，其电容电流还可以为城市配电网、发电厂厂用电系统及工矿企业配电系统服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统中性点接地方式浅析
【摘要】电力系统中性点接地方式是指电力系统中发电机和变压器中性点与地的连接方式，中性点不同接地方式各具优点与不足，涉及电网安全运行、供电可靠性、过电压与绝缘的配合、断路器选用、继电保护方式、接地设计等多种因素。
【关键词】中性点;接地;方式
0 引言
电力系统中性点接地方式分为大接地电流系统和小接地电流系统。
前者分为中性点直接接地电流系统、中性点经低值阻抗接地系统，后者可分为中性点不接地系统、中性点经消弧线圈接地系统、中性点经高值阻抗接地系统。
本文将对各类中性点接地方式的优点与不足进行分析探讨。
1 大接地电流系统
1.1 中性点直接接地系统
1.1.1 中性点直接接地系统原理
1)单相接地故障时，电压情况
(1)接地故障相电压降低为零;
(2)非接地故障相电压不变，依然为相电压;
(3)中性点对地电压不变，依然为零。
2)单相接地故障时，电流情况
形成短路?流经很大短路电流?装设继电保护?跳闸切除故障，避免扩大成相间短路。
1.1.2 中性点直接接地系统优点
1)降低设备绝缘水平(约20%)，节省造价。
在单相接地故障时，中性点电位仍为零，非故障相对地电压仍为相电压，设备绝缘水平只需按相电压考虑。
2)不另设消弧装置，即可自行消弧。
在单相接地故障时，不会产生间歇性电弧过电压，不会因此导致设备损毁，不需另设消弧装置。
1.1.3 中性点直接接地系统的不足及改进措施
1)不允许故障设备继续运行，可靠性不如小接地电流系统。
发生单相接地故障时，短路电流触发保护装置动作，断路器跳闸切断故障部分，降低了供电可靠性。
2)短路电流很大，单相磁场对弱电干扰，特别是电力线路与通讯线路平行走向时，由于耦合产生感应电压，对通讯造成干扰。
3)接地点还会产生较大跨步电压与接触电压，容易发生触电伤害事故。
1.2 中性点经低值阻抗接地系统(见3)
2 小接地电流系统
2.1 中性点不接地系统
2.1.1 中性点不接地系统原理
1)接地故障相对地电压降低为零;
2)非接地故障相对地电压升高为线电压，且相位改变;
3)中性点对地电压升高为相电压，且方向与故障相电压相反;
4)相对中性点电压和线电压仍不变，认为三相系统对称，可继续运行2h;
5)接地点流过的电容电流是正常每相对地电容电流的3倍，故在接地点产生电弧。
2.1.2 中性点不接地系统优点
中性点电压与非故障相电压相对不变，不会破坏系统对称性，单相接地故障后，允许设备继续运行少于两小时，提高了供电可靠性。
2.1.3 中性点不接地系统的不足
由于中性点是绝缘的，电网对地电容中的能量无法释放。
单相接地时的电容电流将在故障点形成电弧，甚至产生间歇性电弧接地过电压或谐振过电压，威胁设备绝缘，或引起相间短路。
2.2 中性点经消弧线圈接地系统
2.2.1 中性点经消弧线圈接地系统原理
单相接地故障时:
1)中性点对地电压升高为相电压;
2)消弧线圈中出现感性电流，与容性电流相差180度;
3)流过接地点电流:?L+?C(相互抵消)。
2.2.3 中性点经消弧线圈接地系统优点
1)迅速补偿单相接地时产生的电容电流，抑制电弧过电压的发生。
在接地故障时，接地电流通过消弧线圈时呈电感电流，对接地电容电流进行补偿，使通过故障点的电流减小到自行熄弧范围。
2)通过对消弧线圈无载分接开关的切换，使之在一定范围内达到过补偿运行，减小接地电流，使故障电网持续运行一段时间，相对提高了供电可靠性。
2.2.4 中性点经消弧线圈接地系统的不足
1)消弧线圈本身是感性元件，与对地电容构成谐振回路，在一定条件下会发生谐振过电压。
2)中性点经消弧线圈接地仅能降低电弧接地过电压的概率，还是不能彻底消除电弧接地过电压，也不能降低电弧接地过电压的幅值。
3)零序保护无法检出接地的故障线路。
由于接地点残流很小，且消弧线圈必须处于过补偿状态，接地线路和非接地线路流过的零序电流方向相同，故零序过流保护、零序方向保护无法检测出已接地的故障线路。
2.3 中性点经高值阻抗接地系统(见3)
3 中性点经阻抗接地系统
3.1 中性点经阻抗接地系统原理
中性点经阻抗接地系统，是中性点与大地之间接入阻抗，该阻抗与系统对地电容构成并联回路，以便增大零序电抗，限制单相短路电流。
3.2 中性点经阻抗接地系统优点
1)电阻是耗能元件，也是电容电荷的释放元件和谐振的阻压元件，对防止谐振过电压和间歇性电弧接地过电压，具一定优越性。
2)在单相接地故障时，产生限流降压作用，设备绝缘等级可按相电压选择。
3.3 中性点经阻抗接地系统的不足
1)在单相接地故障时，继电保护装置作用与跳闸，供电可靠性降低。
2)由于接地点的电流较大，当零序保护动作不及时或拒动时，接地点及附近的绝缘受到更大危害，导致扩大成相间短路故障。
4 结语
目前，我国电力系统中性点接地方式，大体是如下:
1kV以下电网采用中性点不接地方式，6-10kV采用中性点不接地或经消弧线圈接地方式，20-60kV系统采用中性点经消弧线圈接地方式，110kV及以上采用中性点直接接地方式。
各地应根据当地电网的发展水平，电网结构特点，从长远的发展观点，因地制宜地确定电网中性点接地方式。
【参考文献】
[1]喻恩森.浅谈电力系统中性点的接地方式[J].硅谷，2008(04).
[2]张辉.电力系统中性点运行方式的探析[J].中国新技术新产品，2009(10).
[责任编辑:刘帅]
文档资料:电力系统中性点接地方式浅析完整下载完整阅读全文下载全文阅读免费阅读及下载
感谢你的阅读和下载
*资源、信息来源于网络。
本文若侵犯了您的权益，请留言或者发站内信息。
我将尽快删除。
*。
