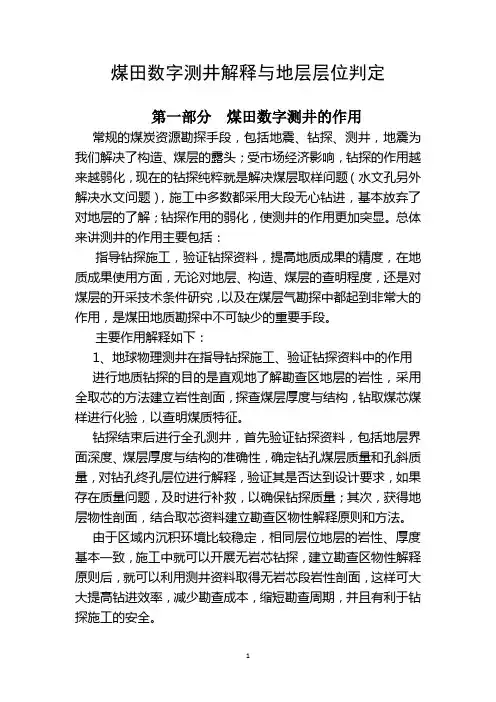

煤田数字测井解释与地层层位判定第一部分煤田数字测井的作用常规的煤炭资源勘探手段，包括地震、钻探、测井，地震为我们解决了构造、煤层的露头；受市场经济影响，钻探的作用越来越弱化，现在的钻探纯粹就是解决煤层取样问题（水文孔另外解决水文问题），施工中多数都采用大段无心钻进，基本放弃了对地层的了解；钻探作用的弱化，使测井的作用更加突显。
总体来讲测井的作用主要包括：指导钻探施工，验证钻探资料，提高地质成果的精度，在地质成果使用方面，无论对地层、构造、煤层的查明程度，还是对煤层的开采技术条件研究，以及在煤层气勘探中都起到非常大的作用，是煤田地质勘探中不可缺少的重要手段。
主要作用解释如下：1、地球物理测井在指导钻探施工、验证钻探资料中的作用进行地质钻探的目的是直观地了解勘查区地层的岩性，采用全取芯的方法建立岩性剖面，探查煤层厚度与结构，钻取煤芯煤样进行化验，以查明煤质特征。
钻探结束后进行全孔测井，首先验证钻探资料，包括地层界面深度、煤层厚度与结构的准确性，确定钻孔煤层质量和孔斜质量，对钻孔终孔层位进行解释，验证其是否达到设计要求，如果存在质量问题，及时进行补救，以确保钻探质量；其次，获得地层物性剖面，结合取芯资料建立勘查区物性解释原则和方法。
由于区域内沉积环境比较稳定，相同层位地层的岩性、厚度基本一致，施工中就可以开展无岩芯钻探，建立勘查区物性解释原则后，就可以利用测井资料取得无岩芯段岩性剖面，这样可大大提高钻进效率，减少勘查成本，缩短勘查周期，并且有利于钻探施工的安全。
2、地球物理测井在地质成果提供中的作用2.1地层时代的划分不同岩性的岩层其物理性质不同，不同地质时代的地层由于其沉积环境及其环境条件变化具有明显的差异，从而使其岩性组合、岩相类型及变化规律不同，测井的各种参数方法曲线能够客观地反映出不同岩性岩层的物性差异，还能够直观地反映出不同地质时期地层在粒度、分选、泥质含量、密度等方面的物性差异，所以测井资料不仅能够详细划分出不同岩性的岩层，而且能够可靠地划分出地质时代的分界，测井提供的岩性、地层层位及地质时代界线成果是可靠的。
测井资料综合解释
测井综合解释评价
测井资料解释技术发展史
第二阶段：80年代中期-90年代末，称为半定量解释阶段
80年代中期开始，由于计算机工业的发展，测井资料采集技 术得到极大的提高，先后问世的CSU、CLS3700、MAX-500等 测井系统使测井系列得到极大丰富，测井资料解释摆脱手工定 性解释阶段，开始进入应用计算机的半定量解释阶段。解释评 价软件有：POR、SAND、CRA等，各油田还根据自己的的特 点研制开发了自动判别油气水层程序等多种应用软件，可以定 量计算孔、渗、饱、泥质含量、可动油饱和度、束缚水饱和度 等参数，还可以通过地倾角测井，解释地层倾向、倾角、断层 等构造问题，研究沉积相变化等
3、工程和生产测井方法 固井质量检查：CBL-VDL、SBT、MAK-II 井温测井、套管损伤检查 生产测井方法：产液、注水
4、其它单项测井方法 地层倾角、自然伽马能谱 长源距声波、电缆地层测试（RFT、FMT） 碳氧比、介电、电磁波测井
测井系列选择
• 砂泥岩剖面（以冀中地区为例） 标准测井——2.5m、SP、CAL 组合测井——SP、GR、CAL、ML、0.4m、4m ILD-ILM-LL8、AC、CNL、DEN 新方法可选（MRIL、HDIL）
思路 地层
测井综合解释评价
POR=
AC - 180 ×.
620 - 180
1
CP
交会
k
0.136 4.4 Sirr 2
孔
隙
时差、密度、中子
渗透率
电阻率
骨
岩性曲线
架
Sw
(
abRw m Rt )
1பைடு நூலகம்n
SH=（SHLG－Gmin）/（Gmax－Gmin） Vsh=（2 GCUR×SH－1）/（2 GCUR－1）
测井综合解释-3
83
65
80
4
Pe<Py
Pe>Py
Pe<Py
Pe>Py
合计
油层测试点
水淹层测试点
备注：Pe为压力系数，Py为平均原始压力系数
通过查找邻近注水井注水情况及生产井的产水情况，结合本井所处的构造位置，确定水淹方向、水淹层位及水淹程度。由于水淹十分复杂，虽然大多数情况下在测井曲线有所显示，但有时却没有显示或异常显示幅度太小，会被岩性物性的变化所掩盖，而结合动态资料，可以克服单纯依靠静态资料解释的缺陷，提高解释的准确性。
05.6.射孔，日产液34.1t，油14.3t，含水58.1％。
05.5射开2047.1～2.73.4m，日产油19.2t，含水1.5％。
常见岩石的测井特征表
大于钻头直径
高值
极低
基值
最低、钾盐最高
接近于0
约2.1
约220
岩盐
接近钻头直径
高值
基值
最低
约50
约2.3
约171
石膏
接近钻头直径
高值
基值
将测井曲线按一定的比例关系重叠在一起，通过分析其相对位置和幅度差，进行定性解释。 1、三电阻率曲线重叠：以相同的对数比例重叠，可识别含油性 油层：高阻值，减阻侵入 ILD＞ILM＞LL8 水层：低阻值，增阻侵入 ILD＜ILM＜LL8 干层：高阻值，三电阻率曲线近于重合
43-46号层，投产日产油14.6t，水0
计算储集层渗透率
直接获取地层流体样品
分析储集层压力系统
RFT（Repeat Formation Tester）一次下井可以重复测量储集层的地层压力，并可取得两个地层流体的样品。
煤田测井资料解释介绍
煤田测井资料解释介绍1. 引言煤田测井是煤炭勘探和开采过程中的重要技术之一。
通过测井技术，可以获取地下煤层的物理、化学等相关信息，用于评估煤层资源、确定开采方案以及预测煤田的地质条件等。
本文将介绍煤田测井资料的解释方法和常用测井曲线，帮助读者更好地理解和应用煤田测井技术。
2. 煤田测井资料的解释方法2.1 孔隙度孔隙度是指煤层中孔隙空间的比例，是煤层储层性质的重要指标。
常用的测井曲线中，密度曲线（Density Log）和中子孔隙度曲线（Neutron Porosity Log）可以用于计算孔隙度。
其中，密度曲线通过测量岩石的密度来反映孔隙度，而中子孔隙度曲线则利用了煤层中的氢含量与孔隙度之间的线性关系。
2.2 含气量含气量是指煤层中所含天然气的比例，是评估煤层气资源潜力的重要指标。
常用的测井曲线中，自然伽马曲线（Natural Gamma Log）可以用于估算含气量。
自然伽马曲线通过测量煤层中的放射性元素的辐射强度来反映含气量的变化。
2.3 渗透率渗透率是指煤层中液体（如水）通过孔隙流动的能力，是评估煤层开采条件和调整开采参数的重要指标。
常用的测井曲线中，声波时差曲线（Acoustic Log）和电阻率曲线（Resistivity Log）可用于计算渗透率。
声波时差曲线通过测量声波通过岩石的速度来反映渗透率，而电阻率曲线则利用岩石的电导率与渗透率之间的关系进行计算。
3. 常用测井曲线介绍3.1 密度曲线（Density Log）密度曲线通过测量煤层岩石的密度来计算孔隙度。
密度曲线的单位一般为克/立方厘米（g/cm³）。
密度曲线中的高低值反映了煤层孔隙度的变化情况，数值越高表示孔隙度越小，数值越低表示孔隙度越大。
3.2 中子孔隙度曲线（Neutron Porosity Log）中子孔隙度曲线利用煤层中的氢含量与孔隙度之间的线性关系来计算孔隙度。
中子孔隙度曲线的单位一般为百分比（%）。
中子孔隙度曲线中的高低值反映了煤层孔隙度的变化情况，数值越高表示孔隙度越大，数值越低表示孔隙度越小。
测井资料解释(煤田测井解释)
对比泥质砂岩体积模型和煤的体积模型： 泥质砂岩的岩石骨架相当于碳分， 泥质相当于灰分， 而孔隙水则相当于水分。
煤的声波测井、密度测井及中子测井解释公式与泥质砂岩的测井解释公式具有相 同的形式：
t 1 Vatc Vata t f b 1 Vac Vaa f N 1 Vac Vaa f
上式中Va’=V0/V为灰分的相对体积含量;Δtc、Δta、Δtf分别为碳、灰、水的声波时差； δc、δa、δf分别为碳、灰、水的体积密度；Φc、Φa、Φf分别为碳、灰、水的含氢指 数；为水分的相对体积含量。
煤层的井径曲线受钻井工艺和钻井液性能影响，煤层会发生垮塌，使井径扩大。 煤层的声反射系数比其它地层都小，声波井周成像是记录声波在井壁处反射波的 能量，由于煤层反射系数小，声波透过地层的能量多，而反射的能量少，因此图像 颜色深。
煤储层孔渗特征
1. 煤储层孔隙结构 属裂缝—孔隙型结构，煤基质被天然裂缝（割理）网分隔成许多方块，每个方块 由煤粒和微孔隙组成。基质是储气空间，甲烷被吸附在微孔的表面，渗透率很低， 一般为（10-2～10-6）×10-3μm2。在浓度差的作用下，甲烷透过基质扩散到裂缝中， 裂缝在煤的总孔隙体积中占次要地位，储气功能很低，可有少量游离气储存其中， 但裂缝的渗透率高，是甲烷渗流的主要通道。 煤中的天然裂缝(割理)是煤化作用和构造应力影响的结果。成大致相互垂直的两 组，主要的、延伸较大的一组叫面割理，次要的、与面割理大致垂直的一组叫端割 理。割理是煤中流体运移的主要通道，并且有方向性，因而它是控制煤层气方向渗 透的主要因素，割理间距是煤储层模拟中的一个重要参数。
测井技术及资料解释
测井技术及资料解释测井技术及资料解释应用2022年一、石油测井技术方法二、石油测井地质应用三、测井资料的处理解释(一)石油测井技术概述石油测井技术是采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术，在井中对地层的各项物理参数进行连续测量, 通过对测得的数据进行处理和解释,得到地层的岩性、孔隙度、渗透率、含油饱和度及泥质含量等参数。
石油测井技术与录井、取心等其他技术手段相比，它之所以成为地层和油气资源评价的关键技术手段，主要是由于其具有观测密度大、高分辨率与纵向连续性，以及由众多信息类型组成的综合信息群等技术优势。
三维地震服务于油气勘探和开发的全过程裸眼井测井评价裸眼井测井资料油井动态测井资料电缆测试资料射孔地震合成剖面测井沉积相分析地层评价(逐井) 岩性描述储层分析含油气评价储量计算勘探初期油藏模式分析油田解释模型完井评价孔隙度饱和度渗透率压力剖面勘探中后期油藏描述开发初期油藏模拟水泥胶结套管状况监测酸化压裂效果防砂效果产液剖面注入剖面温度压力剖面剩余油分布开发中期油藏工程开发后期采油工程油藏监测油田生产动态(二)石油测井技术方法迄今为止，测井技术已经历了四次的更新换代，这一发展进程，实质上是一个在更高层次上，形成精细分析与描述油藏地质特性配套能力的过程，是一个不断提高测井发现和评价油气藏能力的过程。
第一代：模拟测井(60年代以前、80年代末) 第二代：数字测井(60年代开始、90年开始)第三代：数控测井(70年代后期、97年开始)第四代：成像测井(90年代初期、2022年)测井方法电学声学核物理学力学磁学光学量子力学实验学电阻率测井声波测井核测井电缆地层测试井方位测井流体成份测量核磁共振测井岩电实验室测井技术应用电子学、计算机科学、传感器技术、精密加工和材料学的成果。
测井技术采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术制造成测井仪器，在井中对地层的各项物理参数进行连续测量，现有的测井方法多达几十种.1 地层电阻率测井方法:双侧向测井双感应测井阵列感应测井微电极测井微球型聚焦测井 2.5米电位电极系测井 4.0米梯度电极系测井2、声学测井技术补偿声波长源距声波声波测井资料应用:确定岩性计算储层孔隙度及渗透率识别地层含流体性质计算岩石力学参数阵列声波数字声波多极阵列声波(Vp、Vs、Vst)垂直地震(VSP)刻度地面地震资料3、放射性测井技术自然伽马(GR) 补偿中子孔隙度(CNL) 岩性密度(DEN,Pe) 补偿密度(DEN) 自然伽马能谱(U、Th、K、SGR、CGR) 中子伽马(NGR)A、自然电位测井资料应用1.划分渗透性储层2.判断油水层(异常幅度大小)和水淹层(泥岩基线偏移) 3.地层对比和沉积相研究 4.估算泥质含量C SP SP min SP max S P min 2 GCUR *C 1 VS H 2GCUR 1自然电位5.确定地层水电阻率SSP K * lg Rmfe Cw K * lg Rwe CmfB、自然伽马测井资料应用1.划分岩性和地层对比高放射性储层：火成岩、海相黑色泥岩等；中等放射性岩石：大多数泥岩、泥灰岩等；低放射性岩石：一般砂岩、碳酸盐岩等自然伽马2.划分储层砂泥岩剖面：低伽马为砂岩储层，在半幅点处分层碳酸盐岩剖面：低伽马表示纯岩石，需结合地层孔隙度分层B、自然伽马测井3.计算地层泥质含量GR GRmin C GRmax GRmin 2GCUR *C 1 VS H 2GCUR 1自然伽马4.计算粒度中值粒度大小与沉积环境、沉积速度及颗粒吸附放射性物质的能力有关，岩性越细，放射性越强。
测井解释(重要)
按岩性可分为： 碳酸盐岩：主要岩石类型石灰岩、白云岩
储集层的分类及特点
特殊岩性：包括岩浆岩、变质岩、泥岩等 孔隙型
按储集空间结构：
裂缝型
洞穴型
孔隙度：总孔隙度、有效孔隙度、原生孔隙度、次生孔隙度
储集层的基本参数
饱和度：储集层的含油性指示，孔隙中油气所占孔隙的相对体积称含油饱和度。
岩层厚度：指岩层上下界面之距离，以岩性或孔隙度、渗透率的变化为其 特征。
80年代中期开始，由于计算机工业的发展，测井资料采集技术得到极大的提高， 先后问世的CSU、CLS3700、MAX-500等测井系统使测井系列得到极大丰富，测井资 料解释摆脱手工定性解释阶段，开始进入应用计算机的半定量解释阶段。解释评价软 件有：POR、SAND、CRA等，各油田还根据自己的的特点研制开发了自动判别油气 水层程序等多种应用软件，可以定量计算孔、渗、饱、泥质含量、可动油饱和度、束 缚水饱和度等参数，还可以通过地倾角测井，解释地层倾向、倾角、断层等构造问题， 研究沉积相变化等 第三阶段：定量解释和多井评价阶段 从90年代末发展起来的成像测井技术，为测井资料解释展现了广阔平台，现代的
第二部分 测井综合解释评价
测井资料解释技术发展史
第一阶段：60-80年代裸眼井测井系列是横向测井和 声-感测井定性解释阶段
当时用手工方法根据横向测井地层电阻率特征，结合自然电位、井径曲线划分 储层，在根据微梯度与微电位曲线之间的差异，自然电位幅度大小所反映的储 层渗透性的好坏，对储层进行评价，结合录井的岩屑、井壁取芯、钻井取芯的 显示定性判别储层油、气、水性质。 通过区域一些井的试油、试采结果，统计电性与含油性的关系，如：制作 地层真电阻率与纯水层电阻率交会图版；地层真电阻率与自然电位相对值的图 版等，对应用电阻率进行储层油、气、水性质判别起到较大作用。
测井技术方法及资料解释教程
3、用长电极梯度曲线（如4米梯度）定性分析储层含油性。
4、短电极的电位曲线用于跟踪井壁取心。
§1.2
•微电极测井 ML
普通电阻率测井
1、贴井壁测量，同时测量微梯度和微电位两条曲线。前者主要反映泥 饼附近的电阻率，后者反映冲洗带电阻率。 2、探测范围小（4cm和10cm），不受围岩和邻层的影响。 3、适用条件：井径10-40cm范围。 4、质量要求 1）泥岩低值、重合； 2）渗透性砂岩数值中等，正幅度差(盐水泥浆除外）； 3）致密地层曲线数值高，没有幅度差 或正、负不定的幅度差。 4)除井眼垮塌和钻头直径超过微电极极板张开 最大幅度的井段外，不得出现大段平直现象。 测量示意图 冲洗带 泥饼
§1.2
•微电极测井应用
普通电阻率测井
1、详细划分地层剖面； 2、判断岩性，划分渗透层； 3、精确划分储层有效厚度； 4、确定冲洗带电阻率。 5、分析储层非均质性
§1.3
•基本原理
侧向（聚焦）测井
盐水泥浆、高阻薄层条件下， 普通电阻率测井失真，· · · · · · · ·
屏蔽电极
增加屏蔽电极，
记录初至波到达记录初至波到达两个接收器的时间差两个接收器的时间差仪器居中井壁规则仪器居中井壁规则t1tttt补偿声波测井补偿声波测井11井眼变化的补偿井眼变化的补偿22仪器倾斜影响的补偿仪器倾斜影响的补偿33深度误差的消除深度误差的消除21声速测井声波时差曲线的影响因素声波时差曲线的影响因素裂缝或层理发育的地层裂缝或层理发育的地层未胶结的纯砂岩气层高压气层未胶结的纯砂岩气层高压气层井眼扩径严重的盐岩层井眼扩径严重的盐岩层泥浆中含有天然气泥浆中含有天然气周波跳跃周波跳跃21声速测井??质量要求质量要求11渗透层不得出现无关的跳动出现周波跳跃测速应降至渗透层不得出现无关的跳动出现周波跳跃测速应降至1000m1000mhh以下重复测量
测井解释原理
测井解释原理一：储集层定义：具有连通孔隙，既能储存油气，又能使油气在一定压差下流动的岩层。
必须具备两个条件：（1）孔隙性（孔隙、洞穴、裂缝）具有储存油气的孔隙、孔洞和裂缝等空间场所。
（2）渗透性（孔隙连通成渗滤通道）孔隙、孔洞和裂缝之间必须相互连通，在一定压差下能够形成油气流动的通道。
储集层是形成油气层的基本条件，因而储集层是应用测井资料进行地层评价和油气分析的基本对象。
储集层的分类•按岩性：–碎屑岩储集层、碳酸盐岩储集层、特殊岩性储集层。
•按孔隙空间结构：–孔隙型储集层、裂缝型储集层和洞穴型储集层、裂缝-孔洞型储集层。
碎屑岩储集层•1、定义：–由砾岩、砂岩、粉砂岩和砂砾岩组成的储集层。
•2、组成：–矿物碎屑（石英、长石、云母）–岩石碎屑（由母岩类型决定）–胶结物（泥质、钙质、硅质）•3、特点：–孔隙空间主要是粒间孔隙，孔隙分布均匀，岩性和物性在横向上比较稳定。
•4、有关的几个概念–砂岩：骨架由硅石组成的岩石都称为砂岩。
骨架成份主要为SiO 2–泥岩(Shale)：由粘土(Clay)和粉砂组成的岩石。
–砂泥岩剖面：由砂岩和泥岩构成的剖面。
碳酸盐岩储集层•1、定义：–由碳酸盐岩石构成的储集层。
•2、组成：–石灰岩(CaCO 3）、白云岩Ca Mg(CO 3)2）、泥灰岩•3、特点：–储集空间复杂有原生孔隙：分布均匀（如晶间、粒间、鲕状孔隙等）次生孔隙：形态不规则，分布不均匀（裂缝、溶洞等）–物性变化大：横向纵向都变化大•4 、分类按孔隙结构：•孔隙型：与碎屑岩储集层类似。
•裂缝型：孔隙空间以裂缝为主。
裂缝数量、形态及分布不均匀，孔隙度、渗透率变化大。
•孔洞型：孔隙空间以溶蚀孔洞为主。
孔隙度可能较大、但渗透率很小。
•洞穴型：孔隙空间主要是由于溶蚀作用产生的洞穴。
•裂缝－孔洞型：裂缝、孔洞同时存在。
碳酸盐岩储集空间的基本类型砂泥岩储集层的孔隙空间是以沉积时就存在或产生的原生孔隙为主；碳酸盐岩储集层则以沉积后在成岩后生及表生阶段的改造过程中形成的次生孔隙为主。
测井资料解释及应用
QK-103
常规油层GR一般在60API左右，SP负异常明显， 声波时差一般大于270μs/m，电阻率大于6Ωm，这类 油层特征明显，一般易于识别。
的响缚图
基束水（
本 因 素
缚 水 饱 和 度 和 形 成 低 电 阻 率 油 层
饱 和 度 增 加 ， 表 明 粒 度 中 值 是 影
） 反 映 随 着 粒 度 中 值 的 减 小 束
a
Swir(%) 100
80
60Βιβλιοθήκη 40200
MD(mm)
0
0.05
0.1
0.15
0.2
图2-8(a) 台兴油田粒度中值与束缚水关系图
表2-1 砂岩粒度中值、束缚水饱和度和电阻率分析数据表
井名 层号
深度 (m)
4 2641.3 -- 2644.0
RT (Ωm) 2.94
SH (%)
6.14
POR (%) 21.12
Swir (%) 48.37
MD (mm) 0.0557
结论 试油结论 油层
6 2655.1 -- 2656.3 3.01 4.37 19.41 50.38 0.067 油层
1、从自然电位和电阻率台阶看，水系发 生了巨变。
2、从测井曲线形状变化可看出，盐城组 大套砂层转入三垛组的砂泥岩频繁交互，电阻 率和声波时差由高值到低值，自然电位由正异 常到负异常。
测井特征图如下所示。
三垛组（Es）
三垛组地层也分为两段，即垛二段（Es2）和垛 一段（Es1），岩性为砂泥岩互层。
测井综合解释 1
在未向井中通电
的情况下，放在井中 的两个电极之间存在 着电位差。这个电位 差是自然电场产生的， 称为自然电位。在井 中的自然电场是由地 层和泥浆间发生的电 化学作用和动电学作 用产生的。测量自然 电位随井深的变化叫 做自然电位测井。
Nv
井中电极M与地面电极N 之间的电位差
M
影响因素：
泥浆矿化度的影响； 淡水层幅度变小； 水淹层的幅度和基线发 生变化； 泥浆含有某些化学或导 电物质； 地面电场的干扰 。
的泥质砂岩 d.菱铁矿
测井解释面临的难题
2、地层水矿化度低且多变的油气层 油气层与水层的电阻率都高，难区分
3、砾岩、火成岩油气层评价 非均质性特别严重，物性差。
4、复杂岩性裂缝性油气层 非均质性和各向异性特别严重
测井解释面临的难题
5、碳酸盐岩裂缝性油气层 非均质性和各向异性特别严重
6、低孔隙低渗透致密砂岩油气层 油气层与干层差异不大，难以区分。
率曲线为主配合自然电位曲线划
在油气勘探与开发中，自然伽马曲 线主要用于划分岩性、确定储层泥质含 量，进行地层对比。
⑴划分岩性 砂泥岩剖面：自然伽马曲线读值在
砂岩处最低，粘土（泥岩、页岩）段最 高。砂质泥岩、泥质砂岩、粉砂岩的读 值介于二者之间，并随着泥质含量的增 加而升高。
碳酸岩剖面：自然伽马曲线读值在纯石灰 岩、白云岩最低，泥岩、页岩段最高。泥 灰岩、泥质石灰岩、泥质白云岩介于前二 者之间，也随着泥质含量的增加而升高。
4、钻井采油工程
钻井工程中
测量井眼的井斜、方位和井径等几 何形态的变化，估算地层的孔隙流 体压力和岩石的破裂压力、压裂梯 度，确定下套管的深度和水泥上返 高度，检查固井质量、确定井下落 物位置、钻具切割等。
测井资料综合解释
测井资料综合解释复习
一、 测井方法原理按照测井系列可以分为哪些测井系列？分别包括哪些？ 答：岩性测井系列：自然电位，自然伽马，井径 孔隙度测井系列：声波时差，密度测井，中子测井 电阻率测井系列：深、中、浅电阻率测井，侧向测井，感应测井，微电极系 测井 二、储集层必备基本条件是什么？碎屑岩储集层的基本特点有哪些？ 答： 必备两个条件： 1、 具有储存油气的孔隙、 孔洞和裂缝等空间场所； 2、 孔隙、 孔洞和裂缝间必须相互连通， 在一定压差下能够形成油气流动的通道。碎屑岩储 集层的基本特点有：1、岩性：砂质岩为主要储层，每组砂质岩之间，沉积有厚 度较大的泥岩隔层（上、下围岩） 。2、物性：储集层物性（孔隙度和渗透率）主 要取决于砂岩颗粒大小，同时受颗粒均匀程度，磨圆度等影响 三、储集层测井评价的基本内容有哪些？如何开展储集层测井评价？ 答：储层评价是测井解释的基本任务，包括单井储集层评价与多井储集层评价。 单井储集层评价就是在油井地层剖面中划分储层，评价储层的岩性、物性、含油 性以及油气产能。 多井评价是油藏描述的基本组成部分，他是着眼于在面上对一 个油田或地区的油气藏整体的多井解释和综合评价，主要任务包括：全油田测井 资料的标准化、井间地层对比、建立油田参数转换关系、测井相分析与沉积相研 究、 单井储层精细评价、 储层纵横向展布与储层参数空间分布及油气地质储量计 算。单井储层评价是多井储层评价的基础。 1、 岩性评价：储层的岩性评价是指确定储层岩石所属的岩石类别。运用自 然电位，自然伽马，井径测井的测井响应。 2、 物性评价：储集层物性反应的是储集层质量的好坏，决定了油区的丰度 和储量，主要是通过有效孔隙度、绝对渗透率、有效渗透率、孔渗关系等 物性参数进行储层的评价。运用声波时差，密度测井，中子测井的测井响 应。 3、 储层含油性评价：储层的含油性是指岩层孔隙中是否含油气以及油气含 量大小。 应用测井资料可对储层的含油性作定性判断，更多的是通过定量 计算饱和度参数来评价储集层的含油性。 4、 储层油气产能评价：储层油气产能评价是在定性分析与定量计算的基础 上，对储层产出流体的性质和产量做出综合性的解释结论。 四、测井中能划分油水界面的方法有哪些？如何划分油水界面？ 答：①自然电位：SP 曲线出现负异常的井段都可以认为是渗透性砂岩，纯砂岩 井段出现最大的负异常，△USP 还决定砂岩所含流体性质从而划分油水层，一般 含水砂岩的自然电位幅度△USP 比含油砂岩的自然电位幅度△USP 要高。 ②深浅三侧向：用 LLD,LLS 重叠法定性判断油水层，将深、浅侧向曲线重叠 绘制，以出现“幅度差”为渗透层标志。当 Rmf＞RW，时在油层井段通常是 深三侧向＞浅三侧向，称为正幅度差；在水层井段刚好与之相反。在盐水泥 浆中，Rmf＜RW，在油层和水层处深、浅三侧向均出现正幅度差低侵剖面， 但在油层的视电阻率高于水层，且幅度差比水层处的幅度差大，以此来识别 油水层。 ③中子伽马： 油水层的含氢量基本都是相同的，只有地层水的矿化度高的时
测井词汇解释
测井词汇1．测井：用专门的仪器沿井身测量地层的各种物理参数，根据测量结果及有关资料进行分析解释，找出油、气等储集层的方法称为地球物理测井，简称测井。
2．标准测井：在一个地区，为了进行地层对比，选择几种有效的测井方法，分别对每口井全井段进行该套测井项目的测井，深度比例为1：500，横向比例与综合测井相同。
3．测井仪器：泛指各种测井方法中所使用仪器的总称，每种测井方法的测井仪器应包括测量系统、记录系统和完成这一任务的附属装置。
4．纵波：纵波又称压缩波，它的传播方向与振动方向平行。
5．横波：横波又称剪切波，它的传播方向与振动方向垂直。
6．斯通利波：当井内有声源发射声波时，由于井内流体与地层孔隙流体相互作用，在井壁上产生的一种界面波。
其传播速度低于井内流体速度。
7．杨氏模量：当弹性杆在与轴线垂直的截面上受到均匀分布的应力作用时，所加之力与相对伸长之比。
8．体变模量：当固体均匀受静压时，所加压力与体积相对减小之比。
9．泊松比：侧表面为自由弹性杆，横向相对压缩与纵向相伸长之比。
10．破裂压力：地层岩石原有骨架造成的破坏，超出它的弹性范围的压力。
11．单极声源：单极源只有一个极性在井中形成的波是轴向对称的。
12．偶极声源：偶极源有两个极性的声源，它们的振动相位是相反的、相关180°。
13．核磁共振：对于被磁化后的核自旋系统，在垂直于静磁场方向加一交变电磁场，其频率等于核自旋频率，那么核自旋系统将发生共振吸收能量现象，即处于低能态的核磁距将通过吸收交变电磁场提供的能量，跃迁到高能态，这种现象就是核磁共振。
14．横向驰豫和纵向驰豫：发生核磁共振现象后，撤掉射频脉冲，处于高能态的核磁矩将恢复到共振之前的平衡状态，这个过程叫驰豫，假设静磁场方向为Z轴方向，那么在X—Y平面上核磁矩能量衰减过程叫横向驰豫，驰豫速率为1/T2，T2叫横向驰豫时间，在Z轴方向上核磁矩能量的恢复叫纵向驰豫，驰豫速率为1/T1，T1叫纵向驰豫时间。
测井资料处理与解释
油藏静态描述 地质、地震、测井、开发信息综合分析
测井、地质、地震信息间的相互深度匹配与刻度 地层和油气层的对比
岩性、储集性、含油气性在纵、横向的变化规律； 区域构造、断层、沉积以及生储盖层
地下储集体的几何形态与储层参数的空间分布
油气藏和油水分布规律，计算油气储量，为制定油田 开发方案提供可靠的基础地质参数
油井检测与油藏动态描述
在油气田开发过程中，研究产层的静态和动态 参数-孔隙度、渗透率、温度、压力、流量、 油气饱和度、油气水比等的变化规律，确定油 气层的水淹级别及剩余油气分布，确定生产井 的产出剖面和注入井的注入剖面及随时间的变 化，监测产层的油水运动状态、水淹情况及采 出程度、确定挖潜部位，对油气藏进行动态描 述，为单井动态模拟和全油田油藏模拟提供基 础数据，以确定最优的开发调整方案，达到最 大限度地提高最终采收率的目的
计
定性解释
量 程
半定量解释
采用方法的 难易程度
度
定量解释
快速直观解释 定量解释
解
井场解释
单井初步解释与油气分析
释
解释精度与 单井储层的精细描述与油
地
测井站解释
评价范围
气评价
点
计算中心解释
多井评价与油藏描述
注意问题
测井方法自身的探测特性、范围、适用范围 间接性 地质情况的复杂性 井眼影响
测井解释－间接性、模糊性、多解性 测井解释是对地质特征的推理和还原过程 综合分析是测井数据处理与解释中最基本的方法
BIT
阿特拉司 （Western Atlas Wireline）
LAS
CWLS
LA716
Western Atlas Wireline
TIF
测井资料综合解释
测井资料综合解释测井是油田勘探开发中非常重要的技术手段之一。
通过测井可以获取井筒内地层的物理性质和地质信息，帮助油田工程师和地质学家做出准确的解释和预测。
本文将全面介绍测井资料的综合解释方法和技巧。
一、测井资料的分类与应用范围测井资料按测井方法可分为电测井、声测井、核子测井等多种类型。
不同类型的测井方法能提供不同的地层信息。
电测井主要用于测量地层的电性质，如电阻率、自然电位等；声测井则用于测量地层的声学性质，如声波传播速度、衰减系数等；核子测井则用于测量地层的核辐射特性，如自然伽马辐射强度、中子散射截面等。
测井资料的应用范围十分广泛。
在勘探阶段，测井资料可以帮助确定油藏的存在与分布情况；在开发阶段，测井资料可以评价油层的产能、储量和岩石物理性质；在油井改造和采油过程中，测井资料可以指导井筒的完井和油藏的增产措施。
二、测井资料的解释方法1. 初步解释：初步解释是对测井曲线进行质量控制和基本分析的过程。
通过检查测井曲线的合理性、对比相邻测井曲线的关系，可以初步了解地层的特征和可能存在的问题。
初步解释的目的是将测井曲线的主要特征进行定性和定量描述，为后续的综合解释提供基础。
2. 地层分类解释：地层分类解释是根据测井数据中的地层识别信息，将井段划分为不同的地层单元。
通过对测井曲线的综合分析，结合岩心分析结果和模拟数据，确定地层的划分标准和解释模型。
地层分类解释的目的是将复杂的测井数据转化为可操作的地层单元，为后续的油藏评价和井筒设计提供基础。
3. 物性解释：物性解释是根据测井曲线的响应特征，定量计算地层的物理性质。
通过建立地层物性与测井响应之间的关系模型，可以推测地层的孔隙度、饱和度、渗透率等物理性质。
物性解释的目的是为油田工程师提供关键的地层参数，为油藏开发和生产决策提供依据。
4. 地质解释：地质解释是将测井资料与地质模型进行对比和综合，揭示地层的地质特征和构造特征。
通过将测井曲线与地质模型进行匹配，可以推断地质界面的位置、断层的存在以及油藏分布的规律。
