液位计种类
各种液位计工作原理及适用范围
各种液位计工作原理及适用范围液位计是一种常用的工业测量仪器，用于测量液体或固体粉尘的液位高度。
液位计的工作原理有多种，每种原理适用于不同的应用场景。
下面是常见的几种液位计工作原理及其适用范围。
1.浮子液位计：浮子液位计利用浮子的浮力来测量液位，当浮子浸入液体中时，浮子受到液体的浮力作用，测量液位的高度。
适用范围广泛，尤其适用于中、高粘度液体或易结垢的介质。
2.导电液位计：导电液位计利用导电液体的电导率来测量液位，通过电极测量液体中的电导率变化，从而确定液位高度。
适用范围广泛，适用于常温常压下的导电性液体。
3.电容液位计：电容液位计利用液位高度与电容之间的关系来测量液位。
通过安装在容器底部和液位上方的两个电容传感器，测量液体的电容变化，从而确定液位高度。
适用范围广泛，适用于非导电性液体或易结垢的介质。
4.超声波液位计：超声波液位计利用超声波在液体和空气介质中的传播速度差异来测量液位。
通过发射超声波并接收反射回来的超声波，测量液体与传感器之间的时间差，从而确定液位高度。
适用范围广泛，适用于各种液体、固体或干燥的介质。
5.压阻液位计：压阻液位计是利用液体静压力与液位高度之间的关系来测量液位。
通过测量液体对传感器的压力，从而确定液位高度。
适用范围广泛，尤其适用于高温、高压、腐蚀性介质或粘稠、易结垢的介质。
6.毛细管液位计：毛细管液位计利用毛细管原理来测量液位。
通过毛细管的液位高度与液体的压力之间的关系，从而确定液位高度。
适用范围较窄，主要适用于低温、低压、低粘度的介质。
以上是常见的液位计工作原理及其适用范围。
不同的液位计工作原理适用于不同的场景，选择适合的液位计可以提高测量的精度和可靠性。
在实际应用中，需要综合考虑介质特性、工作环境、工艺要求等因素，选择最合适的液位计。
常用液位计简介.
刘玉长
投入式液位计
投入式液位计是一种测量液 位的压力变送器．静压投入式液 位变送器（液位计）是基于所测 液体静压与该液体的高度成比例 的原理，采用隔离型扩散硅敏感 元件或陶瓷电容压力敏感传感器， 将静压转换为电信号，再经过温 度补偿和线性修正，转化成标准 电信号（一般为4～20mA/1～ 5VDC）。 投入式液位计一般安装于常 压储罐顶部，用于检测罐内液位。
刘玉长
放射性物位仪
放射性物位计检测物位的方法，一般为有定点检测和自动跟 踪等方式。根据被测对象的实际需要，放射源可有多种安装方式， 以适应不同的物位检测和控制的要求。
刘玉长
核子液位仪
刘玉长
磁致伸缩液位计
磁致伸缩效应指的是对软磁体 进行磁化后，其形状、大小会发生 变化的物理现象。 磁致伸缩液位计主要由电子头、 探测杆、浮子三部分组成。探测杆 由3条同轴的圆管组成：外管由防 腐蚀材料制成，以提供保护作用； 中间圆管可根据要求装配一个或多 个测温传感器；最中心的是波导管， 其内部是由磁致伸缩材料构成的波 导丝；在液位仪探测杆外配有内含 磁铁随液位变化的浮子。
刘玉长
检测原理
调频微波物位计
调频微波物位计天线发射
的微波是调频连续波，微波频
率随一定时间间隔(即扫描频率) 线性改变。当回波被天线接收 到时，天线发射频率已经改变。 根据回波与发射波的频率差可
以计算出物料面的距离。
刘玉长
导波式微波物位计
导波式微波物位测量采 用时域反射法 ，通常称导波 雷达，采用脉冲波方式工作。 与微波物位计不同点在于雷 达发射的高频脉冲不是通过 空间传播，而是沿一根(或两 根)从罐顶伸入直达罐底的导 波体传导。导波体可以是金 属杆或柔性金属缆绳。
刘玉长
液位计种类
液位计种类、工作原理和故障判断一、侧装式磁翻板液位计1、结构原理液位计根据浮力原理和磁性耦合作用研制而成。
当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位升上时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
2、安装注意事项1）液位计必须垂直安装，以保证磁性浮子在主管内上下运动自如。
2）磁翻柱液位计与容器的上、下引液管之间应装有阀门，一方面为开、停表用，另一方面可给检修液位计带来方便。
3）液位计安装完毕后，需要用校正磁钢对显示板小磁柱由上到下导引一次，使零位以上显示白色。
4）液位计投运时，应先打开上引液管阀门，然后慢慢打开下引液管阀门，让液体介质平稳缓慢的进入主体管，避免介质带着浮子急速上升，造成磁柱翻转不及或混乱。
5）当浮子与主体管分开到货时，需打开底法兰装入浮子，应注意浮子上标注正确方向装入主体管，不能倒装。
3常见故障处理1）实际液位变化，但显示板上的翻柱指示液位固定不变。
可能故障：浮子被异物卡在主体管中。
浮子过压或受撞击变形卡住。
解决方法：打开主体管法兰，取出浮子清洗或更换。
2）液位上下波动，有时候突然升高然后恢复正常。
可能故障：介质有气泡上升冲击浮子解决方法：解决气泡问题或更换合适仪表选型。
3)显示板小柱翻乱，液位显示模糊不清可能故障：显示板未用校正磁钢校正，或运行中液位高速变化。
解决方法：使用校正磁钢按照前面所讲的将显示板刷至正常液位。
3）显示板显示液位与实际值之间存在着固定差值可能故障：浮子装反，显示板松动移位，或介质密度与订货不符。
解决方法：重新正确安装浮子，重新按照上下接管位置固定显示板，更换合适密度浮子。
4）有时突然出现个别小磁珠不翻转可能故障：翻柱转轴有杂物阻碍或磁珠消磁解决方法：取出磁珠清理检查或更换磁珠。

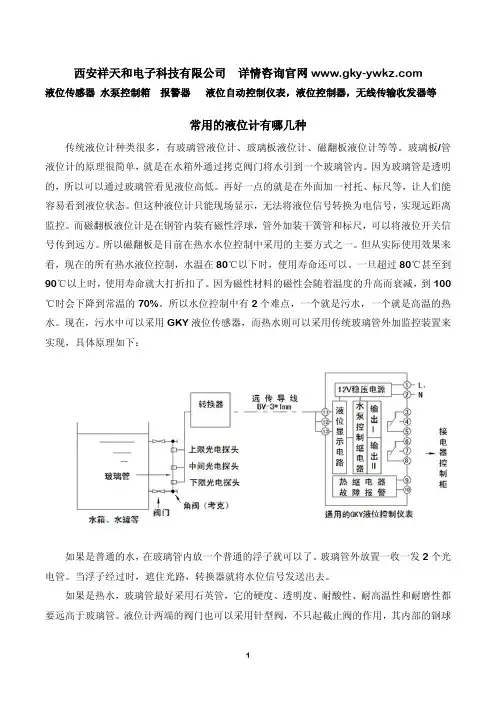

常用的液位计有哪几种
西安祥天和电子科技有限公司详情咨询官网液位传感器水泵控制箱报警器液位自动控制仪表，液位控制器，无线传输收发器等常用的液位计有哪几种传统液位计种类很多，有玻璃管液位计、玻璃板液位计、磁翻板液位计等等。
玻璃板/管液位计的原理很简单，就是在水箱外通过拷克阀门将水引到一个玻璃管内。
因为玻璃管是透明的，所以可以通过玻璃管看见液位高低。
再好一点的就是在外面加一衬托、标尺等，让人们能容易看到液位状态。
但这种液位计只能现场显示，无法将液位信号转换为电信号，实现远距离监控。
而磁翻板液位计是在钢管内装有磁性浮球，管外加装干簧管和标尺，可以将液位开关信号传到远方。
所以磁翻板是目前在热水水位控制中采用的主要方式之一。
但从实际使用效果来看，现在的所有热水液位控制，水温在80℃以下时，使用寿命还可以。
一旦超过80℃甚至到90℃以上时，使用寿命就大打折扣了。
因为磁性材料的磁性会随着温度的升高而衰减，到100℃时会下降到常温的70%。
所以水位控制中有2个难点，一个就是污水，一个就是高温的热水。
现在，污水中可以采用GKY液位传感器，而热水则可以采用传统玻璃管外加监控装置来实现，具体原理如下：如果是普通的水，在玻璃管内放一个普通的浮子就可以了。
玻璃管外放置一收一发2个光电管。
当浮子经过时，遮住光路，转换器就将水位信号发送出去。
如果是热水，玻璃管最好采用石英管，它的硬度、透明度、耐酸性、耐高温性和耐磨性都要远高于玻璃管。
液位计两端的阀门也可以采用针型阀，不只起截止阀的作用，其内部的钢球具有逆止阀的功能，当液位计发生意外破损泄漏时，钢球可在介质压力作用下自动关闭液体通道，防止液体大量外流起到平安维护作用。
在石英管内放一个耐高温的浮子，热水浮子采用新兴的有机高分子材料制作，可以耐受150℃以上的高温。
浮子随水位上下浮动。
玻璃管外放置一发光电管，另一端接一根光纤，将光信号引出来。
因为光接收管易受温度影响，所以必须用光纤引出光信号。
当浮子经过时，遮住光路，转换器就将水位信号发送出去。
常见远传液位计介绍
常见远传液位计介绍远传液位计是一种用于测量液体或固体物料的液位的仪器。
它通过传感器将物料的液位信息转化为电信号，并通过无线或有线方式传输给显示仪表或监控系统，实现远程监测和控制。
常见的远传液位计有以下几种类型：1.压力型液位计：采用压力传感器测量液体的静态压力，根据静压原理计算出液位高度。
常见的压力型液位计有压力变送器、液位变送器等。
2.震荡型液位计：通过探头震荡的方式测量液位的高度。
当液位与探头接触时，震荡信号会发生变化，进而确定液位高度。
常见的震荡型液位计有振弦式液位计、声纳液位计等。
3.雷达型液位计：采用雷达技术测量液体的液位高度。
它通过发射雷达信号，当信号遇到液体表面时产生反射，接收器接收到反射信号后计算出液位高度。
雷达型液位计具有非接触测量、测量范围广、抗干扰能力强等优点，适用于各种液体和物料的测量。
4.超声波液位计：采用超声波技术测量液体的液位高度。
它通过发射超声波信号，当信号遇到液体表面时，经过反射后由接收器接收到。
根据超声波传播时间和速度计算出液位高度。
超声波液位计适用于各种液体和固体物料的非接触测量。
这些常见的远传液位计在工业生产和流程控制中起到了重要的作用。
它们可以广泛应用于石油化工、水处理、流化床、矿山、食品加工等行业的液位测量和监测领域。
其主要特点包括准确性高、稳定性好、可靠性高、使用寿命长等。
在选择远传液位计时，需要考虑液体性质、温度、压力、测量范围、安装方式等因素。
还需要根据具体应用的要求，选择适合的测量原理和传感器类型。
此外，还需要注意选用品牌有保障、售后服务完善的产品，以确保测量系统的可靠性和稳定性。
总之，远传液位计在工业生产和流程控制中起着关键作用。
不同类型的液位计具有自身的优点和适用范围，用户在选择时需要根据实际情况进行合理的选择。
远传液位计的不断发展和创新将为工业自动化和智能化带来更多的便利和发展机会。
常见的液位计及优缺点
常见的液位计及优缺点陕西声科电子科技有限公司编辑整理目录1、磁翻板液位计2、玻璃板液位计3、玻璃管液位计4、浮筒液位（界面）计5、大浮球液位变送器6、差压液位计7、静压液位计8、脉冲雷达液位计9、导波雷达液位计10、磁致伸缩液位计11、射频导纳电容液位计12、超声波液位计（顶装）13、伺服液位计14、Ý射线液位计15、激光液位计16、重锤液位计1、磁翻板液位计（磁浮子液位计）工作原理：浮力原理和磁性耦合作用研制而成应用范围：高温磁翻板液位计适合在高温高压的液体里面进行测量的，液位介质最高温度可达450度。
被广泛应用到石油化工、食品、环保冶金等行业中。
由于介质完全密封在液位计中，所以对于易燃、易爆、有毒、腐蚀的液体非常适用。
使用限制：测量介质无杂质或者很少的杂质；不粘稠，不结晶。
精度等级：精度在±－±10mm之间。
市场价格：1500左右优点：1、测量通道是段光滑直管，不会阻塞，适用于测量含固体颗粒的液固二相液体，如纸浆、泥浆、污水等；2、不产生流量检测所造成的压力损失，节能效果好；3、所测得体积流量实际不不受液体密度、粘度、温度、压力和电导率变化的明显影响；4、流量范围大、口径范围宽；能够快速、直观地读数；价格较低；可实现远传和调节；体积较小，容易实现远传和调节；适用于具有腐蚀性和高压介质。
缺点：精度较低，测量精度一般在±－±10mm之间；安装复杂；有一定量程限制；不能测量气体、蒸汽和含有较大气泡的液体；不能用于较高温度；大量磁翻板液体计运输不方便，且安装体积较大。
2、玻璃板液位计工作原理：连通器原理，液位计两头接待测容器液面上下，保持压力一致，液位计里的液面高度就近似容器内液面高度。
应用范围：它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
使用限制：容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。
精度等级：±1cm市场价格：<1000优点：读数清晰、直观、可靠；结构简单、维修方便；经久耐用缺点：1.厘米显示，精度差2.对介质有要求，不能测量与钢、钢纸及石墨材质不起腐蚀作用的介质3.大量程运输不方便，常温常压下汽化的介质测量误差大或无法测量3、玻璃管液位计工作原理：玻璃管液位计是利用连通器原理测量容器内的液位。
液位计种类原理及用途 ppt课件
PPT课件
1
• 1.投入/静压式液位变送器 • 2.振动棒式料位/液位开关 • 3.音叉式料位开关 • 4.光电液位开关 • 5.浮球/浮子式液位开关/变送器 • 6.磁致伸缩液位计 • 7.磁翻板液位计、蘸入式液位计 • 8.电容式液/料位开关/变送器 • 9.超声波液位开关/变送器 • 10.导波雷达液位变送器 • 11.液位计选型参考
• 浮球液位变送器相当于一个滑动变阻器，用于小型箱体液位变送
优点： – 价格低 – 容易安装
缺点： – 电缆可能会缠结 – 浮球可能会黏附变重 – 时间长会磨损
PPT课件
10
• 原理
• 探头内部含有磁致伸缩材料制成的刚性导线。传
感器电路发出电脉冲，沿着导线传递，同时产生
一个环形磁场。液位变换器是集成于浮子中的一
个永磁铁。该纵向磁场遇到导线中的环形磁场时，
由于两个磁场的叠加作用，磁浮子周围产生了一
个扭转波，沿着导线的两个方向传递。其中一束
波直接传递到传感器头，而另一束在探头底部通
过阻尼消耗。通过测量发射脉冲及扭转波返回到
传感器头的时间，可以确定浮子的精确位置。在
化工工业等需要高精度液位测量的况下，磁致伸
PPT缩 课件 是特别理想的液位测量解决方案。
PPT课件
2
美国罗斯蒙特
美国德威尔
PPT课件
美国捷迈
德国E+H
日本横河
美国西特
德国VEGA
3
瑞士欧米茄
• 静压式液位计原理
主要利用测量液体压强的方式来获得液位的仪表。
• 优点
– 价格低
– 容易安装（只是投入）
– 不受泡沫，固相物质，搅拌等影响
液位计分类和投用
• 如有结晶结冰现象会报错，需加热保温处理，并清理天线。最初安装需要 是空仓，即空料位。
• 3、 超声波液位计
• 主要用在轻、重污油罐等处。
• 原理：超声波液位计是由微处理器控制的数字物位仪表。 在测量中脉冲 超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接 收， 转换成电信号。 并由声波的发射和接收之间的时间来计算传感器到 被测物体的距离。
• 优点： 无机械可动部分，可靠性高，安装简单、方便，属于非接触测量， 且不受液体的粘度、密度等影响。
• 缺点： 精度比较低，测试容易有盲区。不可以测量压力容器，不能测量 易挥发性介质。（罐内介质气化后会显示不准）
• 4、 电容式液位计 • 原理：采用测量电容的变化来测量液面的高低的。
• D=CT/2（D：雷达液位计到液面的距离 C：光速 T：电磁波运行时间） 雷达液位计记录脉冲波经历的时间， 而电磁波的传输速度为常数， 则可 算出液面到雷达天线的距离，从而知道液面的液位。
• 优点： 不需要传输媒介，不受大气、蒸气、槽内挥发雾影响的特点，能 用于挥发介质的液位测量。采用非接触式测量，不受槽内液体的密度、浓 度等物理特性的影响。
液位计分类和投用
一 液位计分类
• 液位计分类 主要有以下7种：1磁性浮子液位计、2磁性翻板（柱）式液位计、3电磁波 雷达液位计（导波雷达液位计） 、4超声波液位计 、5电容式液位计、6静 压(差压)式液位计、7磁致伸缩式液位计。
二 液位计原理
各种液位计原理
1、 磁性浮子液位计、磁性翻板（柱）式液位计
主要用在热高、热低、冷高、冷低、分馏塔底的现场液位计
液位计分类及简介
液位计一、液位计简介和原理是指在容器中液体介质的高低叫做液位，测量液位的仪表叫液位计。
液位计为物位仪表的一种。
二、液位计分类液位计按测量方式可以分为连续测量和定点测量。
按其工作原理可分为下列几种类型：(1) 声学式 液位计根据物位变化引起声阻抗和反射距离变化来测量物位，例如超声波液位计、雷达液位计等。
(2) 直读式 液位计根据流体的连通性原理来测量液位。
液位计容器固有频率变化外测液位计辐射穿透的放射性放射形物位计波形反射超声波液位计雷达液位计流体静力学原理吹气式液位计差压式液位计投入液位计浮力原理恒浮力式液位计磁翻板液位计钢带液位计浮子液位计变浮力式液位计（沉浸式）浮筒液位计介质电参数电容液位计射频导纳液位计利用容器内介质重量变化称重液位计其它(3) 差压式(静压式) 液位计根据液柱或物料堆积高度变化对某点上产生的静(差)压力的变化的原理测量物位。
(4) 电气式液位计根据把物位变化转换成各种电量变化的原理来测量物位。
(5) 核辐射式液位计根据同位素射线的核辐射透过物料时，其强度随物质层的厚度变化而变化的原理来测量液位。
(6) 浮力式液位计根据浮子高度随液位高低而改变或液体对浸沉在液体中的浮筒(或称沉筒)的浮力随液位高度变化而变化的原理来测量液位。
前者称为恒浮力式，后者称为变浮力式。
由于方式种类繁多今天主要介绍我们需要用到的几种. 同一种液位计有时会有多种名称或叫法。
三、液位计的工作原理和工作结构就地液位计是一种习惯叫法，是安装在现场、能直观的看到液位的仪表。
对于液位要求不高的设备可以只设一个液位计，但一般容器的液位都最少设两个液位计。
在比较重要的地方有时需用两个，如汽包的液位等。
一般用玻璃管或玻璃板液位计，浮标液位计，不带远传功能的磁翻板液位计等。
供巡检时检查或者与DCS比对用的玻璃管（板）式液位计玻璃管液位计是一种直读式液位测量仪表，根据流体的连通性原理来测量液位。
适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。
液位测量仪表的分类及原理
玻璃式液位计：根据流体的连通器原理来测量液位。 差压式液位计：静力学原理，液面高度与容器底部压力 成正比。 浮力式液位计：浮在液面上的浮标随液面变化而升降。
电容式液位计：由液体的容器形成的电容，其值随液位 的高低的变化而变化。
电极式液位计：根据导电性液面达到某个电极位置发出 信号的原理。 辐射式液位计：液体吸收放射性物质后射线能量与液位 高低有一定关系。 超声波式液位计：利用声波在介质中传播的某些声学特 性进行测量。
因此，差压变送器正负压室的压力差 为
p p1 p2 gh
液位测量问题就转化为差压测量问题了。 但是，当液位零面与检测仪表的取压口不在同一水平高度时， 会产生附加的静压误差。就需要进行量程迁移和零点迁移。
(2)取压口低于容器底部 如图所示，当差压变送器的取压 口低于容器底部的时候，差压变 送器上测得的差压为 pA p2
p2 pA 因为：
h ρ h0 液位零面 pB p1
+-
p1 pB h0 g p A h g h0 g
所以： p p1 p2 gh gh0
液位测量的正迁移
为了使液位的满量程和起始值 仍能与差压变送器的输出上限 和下限相对应，就必须克服固 定差压ρgh0的影响，采用零点 迁移就可实现。
∴是负迁移，负迁移量为37.24kPa。
3 ．正迁移：变送器位置低于液面基准面。
P g ( H h)
正迁移量为 gh
正迁移
变送器的安装位置与容器的最低液位（H=0） 不在同一水平位置
正、负压室的压力分别为：
P P气 Hg h1 g
P P气
正、负压室的压差为：
单法兰式 双法兰式
液位测量的几种常见仪表
液位测量的几种常见仪表在工业生产过程中，经常要对液位进行测量，以实现对液位的监控。
在实际应用中，因测量原理的不同，液位测量的仪表有很多种。
目前，在工业领域中应用比较普遍的有磁翻板液位计、浮球液位计、超声波液位计、雷达液位计以及电容式液位传感器等。
为帮助用户更好地了解液位测量的几种常见仪表，本文常见液位测量仪表的原理及其优缺点介绍如下，希望有助于用户结合自己的实际采购到更为适合自身工况的仪表，更好地用于液位测量。
一般来讲，液位测量中较为常见的仪表主要有以下几种：一、磁翻板液位计磁翻板液位计是靠安装在容器内部的磁浮子，带动容器外部的磁翻板翻转实现信号转换和液位显示的。
能够快速、直观地读数；价格较低；可实现远传和调节是其最突出的优点。
缺点是精度相对较低；安装体积较大。
二、超声波液位计超声波液位计是通过探测自身发出的超声波被液面反射后的信号换算液/物面位置的。
与介质无直接接触的方式测量；所以其具有较强的耐腐蚀性；测量精度较高；安装较为简便。
其缺点主要是超声波受传输媒介的气体成分影响较大；受容器几何结构特性影响较大，一般不用于封闭式容器中测量；不适用于有气泡或悬浮物的介质；易受电磁波干扰。
三、浮球液位计浮球液位计是一种依靠浮力原理测量液位的仪表。
通常是通过浮球与刻度尺配合的方式，使观测者能够直观读取液位的高度。
其优点是读数直观；价格低廉；安装简便。
缺点是测量精度相对较低；安装受容器形状结构的限制较大；一般不用于腐蚀性强的介质；无法实现远传和调节。
四、雷达液位计雷达液位计是通过探测自身发出的微波（波长很短的电磁波）被液面反射后的信息换算液/物面位置。
采用非接触式测量，具有较强的耐腐蚀性；无需借助介质，能够在真空环境屮使用；能够测量压力容器内的液位，且不受高温、高压、结垢和冷凝物等的影响；安装简便。
但价格昂贵；受容器几何结构和材料特性影响；易受电磁波的干扰。
五、电容式液位传感器电容式液位传感器是利用电容两极板间电容值变化测量液面的高低的仪表。
化工液位计的种类
化工液位计的种类化工液位计是一种用于测量和监控化工过程中液体的高度或液位的仪器。
根据不同的原理和应用场景，化工液位计可以分为多种类型。
本文将介绍几种常见的化工液位计。
1.浮子液位计浮子液位计是一种基于浮力原理的液位测量仪器。
它由浮子、导纳管、指示器等组成。
当液体位于容器中时，浮子会随着液位的变化而上下浮动。
浮子上的磁性材料会通过导纳管传递给指示器，从而显示液位的高度。
浮子液位计适用于中小型容器，可以测量不同种类的液体，如腐蚀性液体、高温液体等。
2.压力式液位计压力式液位计是利用液体的压力来测量液位高度的仪器。
它分为闭式和开式两种类型。
闭式压力式液位计通过测量容器底部的静压力来确定液位高度。
开式压力式液位计则通过测量容器顶部和底部的压力差来确定液位高度。
压力式液位计可以应用于高温、高压和腐蚀性液体的测量，具有较高的测量精度和稳定性。
3.雷达液位计雷达液位计是利用微波信号测量液位高度的仪器。
它通过发射微波信号并接收反射信号来确定液位高度。
雷达液位计适用于各种液体，如液体、固体和粉体等。
它具有非接触式测量、高精度、抗干扰能力强等优点，可以应用于各种化工过程的液位监控。
4.超声波液位计超声波液位计是利用超声波的传播速度来测量液位高度的仪器。
它通过发射超声波信号并接收反射信号来计算液位高度。
超声波液位计适用于各种液体，如腐蚀性液体、高温液体等。
它具有非接触式测量、测量范围广、可靠性高等优点，广泛应用于化工、石油、制药等领域。
5.电容式液位计电容式液位计是利用电容变化来测量液位高度的仪器。
它由测量电极和参考电极组成，通过测量两者之间的电容变化来确定液位高度。
电容式液位计适用于各种液体，具有测量范围广、适应性强等优点。
它可以应用于化工、食品、制药等行业的液位监测。
以上是几种常见的化工液位计的介绍。
不同类型的液位计适用于不同的场景和要求，选择合适的液位计可以保证化工过程的安全和稳定运行。
在选择和使用液位计时，需要根据具体的工艺条件和要求进行综合考虑，确保测量结果的准确性和可靠性。
储罐液位计种类
储罐液位计种类储罐液位计是一种用于测量储罐内液体高度的仪器，广泛应用于石油、化工、食品、制药等行业。
根据工作原理和结构特点，储罐液位计可以分为以下几种类型：1. 浮球式液位计浮球式液位计是一种常见的储罐液位计，其工作原理是通过浮球在液体中的浮力来测量液位。
浮球式液位计主要由浮球、杠杆、连杆、指示器等部分组成。
当液位上升时，浮球受到的浮力增大，通过杠杆和连杆的作用，使指示器上的指针移动，从而显示出液位的高度。
浮球式液位计的优点是结构简单、安装方便、价格低廉，适用于各种类型的储罐。
但是，由于浮球式液位计受到液体波动的影响较大，因此其测量精度相对较低。
2. 磁翻板式液位计磁翻板式液位计是一种利用磁性原理测量液位的仪器。
其工作原理是：在储罐的底部和顶部分别安装一个磁翻板，底部磁翻板的磁场与顶部磁翻板的磁场方向相反。
当液位上升时，液体将顶部磁翻板翻转，使其磁场方向与底部磁翻板的磁场方向相同，此时通过磁力作用，使两个磁翻板紧密吸附在一起，从而显示出液位的高度。
磁翻板式液位计的优点是测量精度高、抗干扰能力强、维护简单。
但是，由于其结构较为复杂，安装和维护成本相对较高。
3. 超声波式液位计超声波式液位计是一种利用超声波在液体中传播的原理来测量液位的仪器。
其工作原理是：在储罐的底部安装一个超声波发射器，顶部安装一个超声波接收器。
当液位上升时，超声波在液体中传播的时间会发生变化，通过计算超声波的传播时间，可以计算出液位的高度。
超声波式液位计的优点是测量精度高、不受液体性质和温度的影响、维护简单。
但是，由于其工作原理较为复杂，价格相对较高。
4. 导波雷达式液位计导波雷达式液位计是一种利用微波在液体中传播的原理来测量液位的仪器。
其工作原理是：在储罐的顶部安装一个微波发射器，底部安装一个微波接收器。
当液位上升时，微波在液体中传播的时间会发生变化，通过计算微波的传播时间，可以计算出液位的高度。
导波雷达式液位计的优点是测量精度高、不受液体性质和温度的影响、维护简单。
液位计的分类
准确的来说液位测量有液位开关(开关量输出)和液位计(模拟量输出).分类有磁翻版,成本低,直观,大多数国产.浮球式的主要是通过磁簧开关和浮球开关来作用又分为连杆浮球和线缆浮球超音波和雷达波式的静电容式的(主要用在料位)振动式的(主要用在料位)压力式的电阻式的光学式的电极式的阻旋式的(主要用在料位)详细原理没有多写一般要根据现场的介质环境安装方式以及要求来选择所有的产品没有最好的,只能说最适合现场的产品.概述流量测量方法和仪表的种类繁多,分类方法也很多。
至今为止,可供工业用的流量仪表种类达60种之多。
品种如此之多的原因就在于至今还没找到一种对任何流体、任何量程、任何流动状态以及任何使用条件都适用的流量仪表。
这60多种流量仪表,每种产品都有它特定的适用性,也都有它的局限性。
按测量对象划分就有封闭管道和明渠两大类;按测量目的又可分为总量测量和流量测量,其仪表分别称作总量表和超声波液位计。
总量表测量一段时间内流过管道的流量,是以短暂时间内流过的总量除以该时间的商来表示,实际上超声波液位计通常亦备有累积流量装置,做总量表使用,而总量表亦备有流量发讯装置。
因此,以严格意义来分超声波液位计和总量表已无实际意义。
按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。
本文按照目前最流行、最广泛的分类法,即分为:容积式超声波液位计、差压式超声波液位计、浮子超声波液位计、涡轮超声波液位计、电磁超声波液位计、流体振荡超声波液位计中的涡街超声波液位计、质量超声波液位计和插入式超声波液位计来分别阐述各种超声波液位计的原理、特点、应用概况及国内外的发展情况。
差压式超声波液位计差压式超声波液位计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。
差压式超声波液位计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。
通常以检测件形式对差压式超声波液位计分类,如孔板超声波液位计、文丘里超声波液位计、均速管超声波液位计等。
液位仪表分类
常用液位计的种类如下：一、磁翻板液位计主要原理磁翻板液位计也称为磁翻柱液位计，结构主要基于浮力和磁力原理设计生产的带有磁体的浮子（简称磁性浮子）被测介质中的位置受浮力作用影响。
液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱外表涂敷不同的颜色）进而反映容器内液位的情况。
二、磁浮球液位计（液位开关）主要原理磁浮球液位计（液位开关）结构主要基于浮力和静磁场原理设计生产的带有磁体的浮球（简称浮球）被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件（如定值电阻）数量发生变化，进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
三、防爆浮球液位开关主要原理防爆浮球液位开关，也称为防爆浮球液位控制器。
专门为爆炸性环境中使用而设计制造的液位控制仪表，本产品是基于浮力原理和杠杆原理设计的当容器内液位发生变化时，浮球的位置将随液位的变化而变化，浮球的这种位移将通过杠杆作用于微动开关，进而由微动开关发生开关信号。
四、玻璃板式液位计工作原理与结构本液位计是基于连通器原理设计的由玻璃板及液位计主体构成的液体通路是经接管用法兰或锥管螺纹与被测容器连接构成连通器，透过玻璃板观察到液面与容器内的液面相同即液位高度。
液位计两端的针型阀不只起截止阀的作用，其内部的钢球具有逆止阀的功能，当液位计发生意外破损泄漏时，钢球可在介质压力作用下自动关闭液体通道，防止液体大量外流起到平安维护作用。
液位计改变零件的资料或增加一些附属部件即可达到防腐、保温、防霜、照明等功能。
工作原理与结构液位计是基于连通器原理设计的由玻璃管构成的液体通路。
通路经接管用法兰或锥管螺纹与被测容器连接构成连通器，透过玻璃管观察到液面与容器内的液面相同即液位高度。
管式液位计主要由玻璃管、维护套、上下阀门及连接法兰（或螺纹）等组成。
常用20种液位计工作原理
本文通过对常用20种液位计工作原理的解读，从各液位计安装使用及注意事项的分析，来判断液位计可能岀现的故障现象以及如何来处理，系统的了解液位计，从而为遇到工况能够在选择液位计上，做出准确的判断提供依据。
常见液位计种类1、磁翻板液位计2、浮球液位计3、钢带液位计4、雷达物位计5、磁致伸缩液位计6、射频导纳液位计7、音叉物位计8、玻璃板/玻璃管液位计9、静压式液位计10、压力液位变送器11、电容式液位计12、智能电浮筒液位计13、浮标液位计14、浮筒液位变送器15、电接点液位计16、磁敏双色电子液位计17、外测液位计18、静压式液位计19、超声波液位计20、差压式液位计（双法兰液位计）常用液位计的工作原理1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。
原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°,当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。
2、浮球液位计浮球液位计结构主要基于浮力和静磁场原理设计生产的。
带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
3、钢带液位计它是利用力学平衡原理设计制作的。
当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。
液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。
4、雷达液位计雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
液位计物位计种类和注意事项
液位计、物位计种类和注意事项◆◆◆本文通过对常用20种液位计工作原理的解读，从各液位计安装使用及注意事项的分析，来判断液位计可能出现的故障现象以及如何来处理，让仪表人系统的了解液位计，从而为遇到工况能够在选择液位计上，做出准确的判断提供依据。
常见液位计种类1、磁翻板液位计2、浮球液位计3、钢带液位计4、雷达物位计5、磁致伸缩液位计6、射频导纳液位计7、音叉物位计8、玻璃板/玻璃管液位计9、静压式液位计10、压力液位变送器11、电容式液位计12、智能电浮筒液位计13、浮标液位计14、浮筒液位变送器15、电接点液位计16、磁敏双色电子液位计17、外测液位计18、静压式液位计19、超声波液位计20、差压式液位计（双法兰液位计）常用液位计的工作原理1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。
原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。
2、浮球液位计浮球液位计结构主要基于浮力和静磁场原理设计生产的。
带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
3、钢带液位计它是利用力学平衡原理设计制作的。
当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。
液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。
4、雷达液位计雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
