74HC595的作用
74HC595的工作原理
74HC595的工作原理1.寄存器结构2.数据输入数据输入引脚DS用于将要输出到寄存器的数据串行输入。
数据输入在时钟引脚SH_CP上升沿的时候被寄存器读取。
在一系列上升沿时，数据将从DS引脚传输到寄存器的移位寄存器中。
3.时钟控制时钟引脚SH_CP用于控制数据输入和输出的时钟信号。
在上升沿时，移位寄存器中的数据将被更新。
时钟信号可以是单个脉冲或一个周期性的信号。
4.输出使能输出使能引脚ST_CP用于将并行输出的数据锁存并输出到输出引脚。
当输出使能为高电平时，移位寄存器中的数据被锁存，从而将并行输出的数据传递到输出引脚。
当输出使能为低电平时，输出引脚被禁用。
5.级联连接74HC595芯片具有级联连接的能力，这意味着可以连接多个芯片以扩展输出位数。
使用级联连接时，使用一个芯片作为主芯片，而其他芯片作为从芯片。
主芯片的移位寄存器的输出Q7'连接到从芯片的数据输入DS 上，从而将数据串联传输到从芯片的移位寄存器中。
6.清除清除引脚MR用于清除寄存器的内容，将所有位重置为低电平。
MR为低电平时，寄存器将被清除。
通常在Power-On Reset（POR）时使用该引脚，以确保寄存器的初始状态为低电平。
总结起来，74HC595的工作原理是通过串行输入数据，移位寄存器将数据从输入引脚传输到寄存器中。
通过时钟信号控制，数据逐位传送到并行输出引脚。
通过输出使能信号，输出可以锁存并输出到外部设备。
通过级联连接，可以扩展输出位数。
通过清除引脚，可以将寄存器内容重置为初始状态。
这种工作原理使得74HC595可用于控制大量数字输出，如LED 显示屏、继电器、数码管等。
4、74hc595
什么是 74HC595
74HC595 是具有 8 位移位寄存器和一个存储器，三态输出功能。 移位寄存器和存储器是分别的时钟。 数据在 SCHcp 的上升沿输入，在 STcp 的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位寄存 器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的 低电平复位，存储寄存器有一个并行 8 位的，具备三态的总线输出，当使能 OE 时（为低电平），存储寄存器的数 据输出到总线。
2.2 动态显示
输入管脚
输出管脚
SCL
SI
SCK
RCK
OE
R
X
X
X
X
H
QA—QH 输出高阻
X
X
X
X
L
QA—QH 输出有效值
X
X
L
X
X
移位寄存器清零
L
上沿
H
X
X
移位寄存器存储 L
H
上沿
H
X
X
移位寄存器存储 H
X
下沿
H
X
X
移位寄存器状态保持
X
X
X
上沿
X
输出存储器锁存移位寄存器中的状态值
X
X
X
下沿
X
输出存储器状态保持
IO0SET = spi_ds; else
IO0CLR = spi_ds; data <<= 1; IO0SET = spi_shcp; } IO0SET = spi_stcp; }
1 引言
单片机应用系统中使用的显示器主要有 LED 和 LCD 两种。近年来也有用 CRT 显示的。前者价格低廉，配置灵 活，与单片机接口方便；后者可进行图形显示，但接口较复杂，成本也较高。LED(Ling Emiting Diode)是发光二极 管的缩写。实际应用非常普遍的是八段 LED 显示器。LED 显示器在大型报时屏幕，银行利率显示，城市霓虹灯建 设中，得到广泛应用。在这些需要多位 LED 显示的场合，怎样实现系统稳定，价格低廉的显示，成为决定其成本
移位寄存器74HC595中文资料
位寄存器 74HC595 中文资料 74HC595 是一款漏极开路输出的 CMOS 移位寄存器，输出端口为可控的 三态输出 端，亦能串行输出控制下一级级联芯片。 74HC595 特点： 􀁺 高速移位时钟频率 Fmax>25MHz 􀁺 标准串行(SPI)接口 􀁺 CMOS 串行输出，可用于多个设备的级联 􀁺 低功耗：TA =25℃时，Icc=4μA(MAX) 图 1 74HC595 引脚图 74HC595 引脚功能表：
管脚编号
管脚名
管脚定义功能
1、2、3、4、5、6、7、15
QAQH
三态输出管脚
8
GND
电源地
9
SQH
串行数据输出管脚
10
SCLR
移位寄存器清零端
11
SCK
数据输入时钟线
12
RCK
输出存储器锁存时钟线
13
OE
输出使能
14
SI
数据线Leabharlann 15VCC电源端
74hc595的引脚功能和作用
74hc595的引脚功能和作用描述74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp 的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
[编辑本段]特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率[编辑本段]输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
[编辑本段]参考数据CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压[编辑本段]引脚说明符号引脚描述Q0…Q7 15，1，7 并行数据输出GND 8 地Q7’9 串行数据输出MR 10 主复位（低电平）SHCP 11 移位寄存器时钟输入STCP 12 存储寄存器时钟输入OE 13 输出有效（低电平）DS 14 串行数据输入VCC 16 电源[编辑本段]功能表输入输出功能SHCP STCP OE MR DS Q7’Qn ××L ↓×L NC MR为低电平时仅仅影响移位寄存器×↑L L ×L L 空移位寄存器到输出寄存器××H L ×L Z 清空移位寄存器，并行输出为高阻状态↑×L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。
74hc595资料
74HC595芯片中文资料8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
特点8位串行输入8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote control holding register.描述595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
参考数据符号参数条件TYP单位HC HCtt PHL/t PLH传输延时SHcp到Q7’C L=15pFVcc=5V 161714212019NsNsNsC PD 决定动态的能耗，P D ＝C PD ×V CC ×f 1+∑(C L ×V CC 2×f 0)F 1＝输入频率，C L ＝输出电容 f 0＝输出频率（MHz ） Vcc=电源电压 引脚说明 符号 引脚 描述 Q0…Q7 15， 1， 7 并行数据输出 GND 8 地 Q7’ 9 串行数据输出 MR 10 主复位（低电平） SH CP 11 移位寄存器时钟输入 ST CP 12 存储寄存器时钟输入 OE 13 输出有效（低电平） D S 14 串行数据输入 V CC 16 电源 功能表输入 输出功能SH CP ST CP OE MR D S Q7’ Q n× × L ↓ × L NC MR 为低电平时紧紧影响移位寄存器× ↑ L L × L L 空移位寄存器到输出寄存器 × × H L × L Z 清空移位寄存器，并行输出为高阻状态↑ × L H H Q 6’ NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。

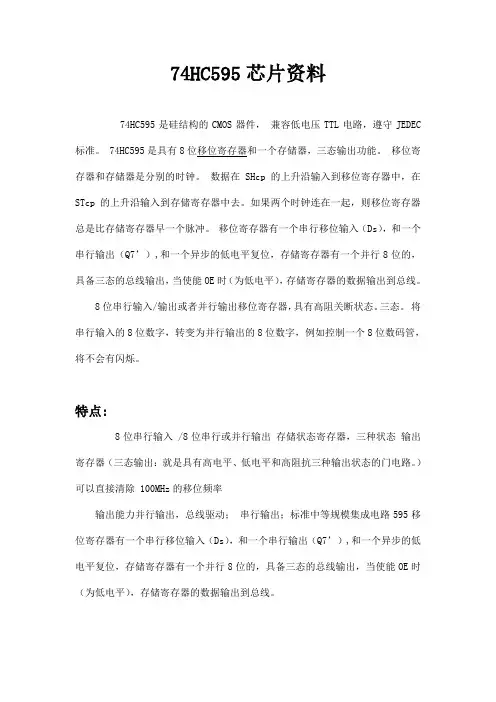

74HC595芯片资料
74HC595芯片资料74HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC 标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp的上升沿输入到移位寄存器中，在STcp的上升沿输入到存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
将串行输入的8位数字，转变为并行输出的8位数字，例如控制一个8位数码管，将不会有闪烁。
特点:8位串行输入 /8位串行或并行输出存储状态寄存器，三种状态输出寄存器（三态输出：就是具有高电平、低电平和高阻抗三种输出状态的门电路。
）可以直接清除 100MHz的移位频率输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
符号引脚描述Q0…Q7 第15脚， 1， 7 并行数据输出GND 第8脚地Q7’ 第9脚串行数据输出MR 第10脚主复位（低电平）SHCP 第11脚移位寄存器时钟输入STCP 第12脚存储寄存器时钟输入OE 第13脚输出有效（低电平）DS 第14脚串行数据输入VCC 第16脚电源功能表H=高电平状态L=低电平状态↑=上升沿↓=下降沿Z=高阻NC=无变化×=无效74HC595 内含8 位串入、串/并出移位寄存器和8位三态输出锁存器。
寄存器和锁存器分别有各自的时钟输入 (SH_CP和 ST_CP) , 都是上升沿有效。
74HC595引脚图时序图工作原理
74HC595引脚图时序图工作原理74HC595和74hc164一样是在单片机系统中常用的芯片之一他的作用就是把串行的信号转为并行的信号，常用在各种数码管以及点阵屏的驱动芯片，使用74HC595可以节约单片机mcu的io口资源，用3个io就可以控制8个数码管的引脚，他还具有一定的驱动能力，可以免掉三极管等放大电路，所以这块芯片是驱动数码管的神器.应用非常广泛。
74HC595引脚图74HC595管脚功能下面我来介绍一下74HC595工作原理：74HC595的数据端：QA--QH:八位并行输出端，可以直接控制数码管的8个段。
QH':级联输出端。
我将它接下一个595的SI端。
SI:串行数据输入端。
74hc595的控制端说明：/SCLR(10脚):低电平时将移位寄存器的数据清零。
通常我将它接Vcc。
SCK(11脚)：上升沿时数据寄存器的数据移位。
QA--QB--QC--...--QH；下降沿移位寄存器数据不变。
（脉冲宽度：5V时，大于几十纳秒就行了。
我通常都选微秒级）控制移位寄存器SCK上升沿数据移位SCK下降沿数据保持RCK(12脚)：上升沿时移位寄存器的数据进入存储寄存器，下降沿时存储寄存器数据不变。
通常我将RCK置为低电平，当移位结束后，在RCK端产生一个正脉冲（5V时，大于几十纳秒就行了。
我通常都选微秒级），更新显示数据。
控制存储寄存器RCK上升沿移位寄存器的数据进入存储寄存器RCK下降沿存储寄存器数据不变/G(13脚):高电平时禁止输出（高阻态）。
如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。
比通过数据端移位控制要省时省力。
注：74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。
74164的驱动电流(25mA)比74595(35mA)的要小,14脚封装，体积也小一些。
74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。
74HC595应用
uchar code LED_7SEG[16]={0xfc,0x60,0xda,0xf2,//0,1,2,3, 0x66,0xb6,0xbe,0xe0, //4,5,6,7, 0xfe,0xe6,0xee,0x3e, //8,9,A,b, 0x9c,0x7a,0x9e,0x8E};//C,d,E,F //##################################################### //名称：wr595()向 595 发送一个字节的数据
//要发送的数据右移，准备发送下一位
//移位时钟上升沿
_nop_(); _nop_(); st=1;
Created with SmartPrinter trail version
_nop_(); _nop_(); st=0; } //########################################################## //名称：wr7leds()8 个 led 显示数字函数 //功能：向 595 发送一个字节的数据，然后发送位选信号 //########################################################## void wr7leds() { uchar temp; temp=led_7seg[key]; wr595(temp); PORT_LED=0; } // 主函数 void main() { P1=0xf0; //发全 0 行扫描码 while(1) { P1=0xf0; //传送显示数据 //送位选信号
74HC595 应用（动态扫描数码管显示） 74HC595 是具有 8 位移位寄存器和一个存储器， 三态输出功能。 移位 寄存器和存储器是分别的时钟。数据在 SCK 的上升沿输入，在 RCK 的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位寄 存器总是比存储寄存器早一个脉冲。 移位寄存器有一个串行移位输入 （SI） ，和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄 存器有一个并行 8 位的，具备三态的总线输出，当使能 OE 时（为低 电平） ，存储寄存器的数据输出到总线。 QB--|1 QC--|2 QD--|3 QE--|4 QF--|5 QG--|6 QH--|7 GND- |8 16|--Vcc 15|--QA 14|--SI 13|--/G 12|--RCK 11|--SCK 10|--/SCLR 9|--QH'
74hc595驱动数码管
74HC595的工作原理74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
74HC595各个引脚的功能：Q1~7 是并行数据输出口，即储寄存器的数据输出口Q7' 串行输出口，其应该接SPI总线的MISO接口STcp 存储寄存器的时钟脉冲输入口SHcp 移位寄存器的时钟脉冲输入口OE的非输出使能端MR的非芯片复位端Ds 串行数据输入端程序说明：每当SHcp上升沿到来时,DS引脚当前电平值在移位寄存器中左移一位，在下一个上升沿到来时移位寄存器中的所有位都会向左移一位，同时Q7'也会串行输出移位寄存器中高位的值，这样连续进行8次，就可以把数组中每一个数（8位的数）送到移位寄存器；然后当STcp上升沿到来时，移位寄存器的值将会被锁存到锁存器里，并从Q1~7引脚输出。
//74HC595串行输出数据void outdisp(unsigned char num){unsigned char i;for (i=0;i<8;i++ ){DS=num;SHCP=1;SHCP=0;num<<=1;}}74595的数据端：1）、QA--QH: 八位并行输出端，可以直接控制数码管的8个段。
2）、QH': 级联输出端。
我将它接下一个595的SER端。
3）、SER: 串行数据输入端。
74595的控制端说明：1) 、/SCLR(10脚): 低点平时将移位寄存器的数据清零。
通常我将它接Vcc。
2）、SCK(11脚)：上升沿时数据寄存器的数据移位。
74hc595的引脚功能和作用
描述74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
[编辑本段]特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率[编辑本段]输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
[编辑本段]参考数据CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压[编辑本段]引脚说明符号引脚描述Q0…Q7 15，1，7 并行数据输出GND 8 地Q7’ 9 串行数据输出MR 10 主复位（低电平）SHCP 11 移位寄存器时钟输入STCP 12 存储寄存器时钟输入OE 13 输出有效（低电平）DS 14 串行数据输入VCC 16 电源[编辑本段]功能表输入输出功能SHCP STCP OE MR DS Q7’ Qn × × L ↓ × L NC MR为低电平时仅仅影响移位寄存器× ↑ L L × L L 空移位寄存器到输出寄存器×× H L × L Z 清空移位寄存器，并行输出为高阻状态↑ × L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。
74hc595
74HC595目录[隐藏]描述特点输出能力参考数据引脚说明功能表注释[编辑本段]描述74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
[编辑本段]特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率[编辑本段]输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE 时（为低电平），存储寄存器的数据输出到总线。
[编辑本段]参考数据CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0)F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压[编辑本段]引脚说明符号引脚描述Q0…Q7 15，1，7 并行数据输出GND 8 地Q7’ 9 串行数据输出MR 10 主复位（低电平）SHCP 11 移位寄存器时钟输入STCP 12 存储寄存器时钟输入OE 13 输出有效（低电平）DS 14 串行数据输入VCC 16 电源[编辑本段]功能表输入输出功能SHCP STCP OE MR DS Q7’ Qn× × L ↓ × L NC MR为低电平时仅仅影响移位寄存器× ↑ L L × L L 空移位寄存器到输出寄存器××H L ×L Z 清空移位寄存器，并行输出为高阻状态↑ × L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。
数字电子钟的背景和意义74HC595
数字电子钟的背景和意义74HC595 4HC595是一个8位串行输入、并行输出的位移缓存器：并行输出为三态输出。
在SCK的上升沿，串行数据由SDL输入到内部的8位位移缓存器，并由Q7'输出，而并行输出则是在LCK的上升沿将在8位位移缓存器的数据存入到8位并行输出缓存器。
当串行数据输入端OE的控制信号为低使能时，并行输出端的输出值等于并行输出缓存器所存储的值。
74HC595特点：高速移位时钟频率Fmax>25MHz标准串行（SPI）接口CMOS串行输出，可用于多个设备的级联低功耗：TA=25℃时，Icc=4μA（MAX）工作原理74HC595的工作原理：74HC595具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SCHcp 的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
74HC595各个引脚的功能：Q1~7是并行数据输出口，即储寄存器的数据输出口Q7'串行输出口，其应该接SPI总线的MISO接口STcp存储寄存器的时钟脉冲输入口SHcp移位寄存器的时钟脉冲输入口OE的非输出使能端MR的非芯片复位端Ds串数据输入端行串行数据输入端程序说明：每当spi_shcp上升沿到来时,spi_ds 引脚当前电平值在移位寄存器中左移一位，在下一个上升沿到来时移位寄存器中的所有位都会向左移一位，同时Q7'也会串行输出移位寄存器中高位的值，这样连续进行8次，就可以把数组中每一个数（8位的数）送到移位寄存器；然后当spi_stcp上升沿到来时，移位寄存器的值将会被锁存到锁存器里，并从Q1~7引脚输出。
74hc595驱动led点阵原理及74HC595在8x8LED点阵中的应用
74hc595驱动led点阵原理及74HC595在8x8LED点阵中的应用74HC595工作原理只有1个移位寄存器，但有1+8个，共9个锁存器。
其中第1个锁存器可以理解为中转前置锁存器，它并没有连接Q0-Q7，后面8个锁存器连接了Q0-Q7。
当第1次SCK和LCK时，移位寄存器中=第1位数据，前置锁存器=第1位数据。
但是并没有进入到Q0-Q7所对应的锁存器当中去。
Q0到Q7=NON。
当第2次SCK和LCK时，移位寄存器中=第2位数据，前置锁存器=第2位数据。
同时前置锁存器把之前的第1位数据才更新到Q0对应的锁存器当中去。
此时Q0=第1位。
Q1到Q7=NON。
当第3次SCK和LCK时，移位寄存器中=第3位数据，前置锁存器=第3位数据。
同时前置锁存器把之前的第2位数据才更新到Q0对应的锁存器当中去，Q0把之前的第1位数据给Q1，此时Q0=第2位。
Q1=第1位。
Q2到Q7=NON。
当循环8次后（给出8个SCK和8个LCK后），移位寄存器中=第8位数据，前置锁存器=第8位数据。
但Q0-Q6里分别对应第7位-第1位数据，第8位数据并没有更新到Q0，同时Q7=NON。
这就是为什么给出循环8次的程序，总是不能显示第8位数据的原因。
因此要全部显示8位，需要再多给一次SCK和LCK。
那么问题来了，最后给这次SCK和LCK，全部显示8位了。
但是：移位寄存器和前置锁存器中又锁定了8位之外的第9位无用数据。
那么我们就可以用到SCLR(10脚)了。
给SCLR一个下降沿就可以了。
这个下降沿同时清空移位寄存器和前置锁存器。
但并不立即生效！只有产生下一个SCK时，才生效。
所以，SCLR时,前置锁存器和Q0-Q7锁存器依然锁定的是原来的数据，直到下一个SCK 之前，不会改变输出内容。
而等我们下一次再传送一个新的8位数据时，在第一个SCK的时候，SCLR生效之后才接收新数据，因为不会影响接收新数据。
这个过程我称之为“收口操作“。
74HC595在【8x8LED点阵】中的应用每个灯就相当于坐标图中的一个点，具有唯一独特的坐标位置，这样就可以通过引脚的信号来控制每个灯的关和开col管脚连接的是P0的八个引脚，row管脚连接的是595的八位并行输出端。
74HC595完整中文资料
74HC595完整中文资料74HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。
74HC595是8位串行输入/输出或者并行输出移位寄存器，具有咼阻、关、断状态。
三态。
特点8位串行输入8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote c ontrol holding register. 描述595是告诉的硅结构的CMO器件，兼容低电压TTL电路，遵守JEDEC标准。
595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SCHcp勺上升沿输入，在S Tcp 的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds）,和一个串行输出（Q7 ）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能0E时（为低电平），存储寄存器的数据输出到总线。
CPD决定动态的能耗，PD= CPD< VCC< f1 + 刀（CL X VCC2< f0） F 1=输入频率，。
1=输出电容f0 =输出频率（MHZ Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解595的工作情况功能表：真值表:74595的数据端:QA--QH:八位并行输出端，可以直接控制数码管的8个段。
QH':级联输出端。
我将它接下一个595的SI端。
SI:串行数据输入端。
74595的控制端说明：/SRCLR（10脚）:低点平时将移位寄存器的数据清零。
通常我将它接Vcc。
SRCK（11脚）:上升沿时数据寄存器的数据移位。
QA-->QB-->QC-->…-->QH ;下降沿移位寄存器数据不变。
（脉冲宽度：5V时，大于几十纳秒就行了。
74hc595工作原理
74hc595工作原理
74HC595是一种多路可编程逻辑芯片，它可以将8位数据信号转换为多路并行输出，以及将多路并行输入转换为8位数据信号。
它是一种常用的芯片，在很多电子产品中都有应用。
74HC595的工作原理是将8位数据信号转换为多路并行输出。
它包含一个8位并行数据输入端和8个并行数据输出端。
它的输入端接受8位数据信号，输出端输出8个并行信号，这8个并行信号同时传输到多个设备，从而实现信号的放大或者输出到多个设备。
74HC595的另一个工作原理是将多路并行输入转换为8位数据信号。
它的输入端接受多路并行输入，输出端输出8位数据信号，这8位数据信号被传输到另一个设备，从而实现信号的放大或者输出到另一个设备。
74HC595可以通过外部信号控制输入端和输出端，从而实现信号的输入和输出，是一种非常实用的芯片。
此外，它还具有低功耗、低噪声、低电压工作等优点，是一种非常有用的芯片。
74HC595是一种非常有用的多路可编程逻辑芯片，它可以将8位数据信号转换为多路并行输出，也可以将多路并行输入转换为8位数据信号，方便的实现信号的放大和输出。
它的低功耗、低噪声、低电压工作等优点使它在电子产品中得到广泛使用。
5、74HC595完整中文资料
74HC59574HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。
74HC595是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态。
三态。
特点8位串行输入8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz 的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote control holding register. 描述595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SCHcp 的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VC C2×f0) F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解595的工作情况引脚功能表：管脚编号管脚名管脚定义功能1、2、3、4、5、6、7、15 QA—QH 三态输出管脚8 GND 电源地9 SQH 串行数据输出管脚10 SCLR 移位寄存器清零端11 SCK 数据输入时钟线12 RCK 输出存储器锁存时钟线13 OE 输出使能14 SI 数据线15 VCC 电源端真值表：输入管脚输出管脚SI SCK SCLR RCK OEX X X X H QA—QH 输出高阻X X X X L QA—QH 输出有效值X X L X X 移位寄存器清零L 上沿H X X 移位寄存器存储LH 上沿H X X 移位寄存器存储HX 下沿H X X 移位寄存器状态保持X X X 上沿X 输出存储器锁存移位寄存器中的状态值X X X 下沿X 输出存储器状态保持74595的数据端：QA--QH: 八位并行输出端，可以直接控制数码管的8个段。
74HC595
74HC59574HC5951 、描述74HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JE DEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能O E时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
2、特点：8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率3、输出能力：并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE 时（为低电平），存储寄存器的数据输出到总线。
4、参考数据:CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0)F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压5、引脚说明符号引脚描述Q0…Q7 15，1，7 并行数据输出GND 8 地Q7’ 9 串行数据输出MR 10 主复位（低电平）SHCP 11 移位寄存器时钟输入STCP 12 存储寄存器时钟输入OE 13 输出有效（低电平）DS 14 串行数据输入VCC 16 电源6、功能表输入输出功能SHCP STCP OE MR DS Q7’ Qn××L ↓×L NC MR为低电平时仅仅影响移位寄存器×↑L L ×L L 空移位寄存器到输出寄存器××H L ×L Z 清空移位寄存器，并行输出为高阻状态↑×L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。
74HC595的中文资料-主要是针对时序图
74HC595的中文资料
74HC595——具有三态输出锁存功能的8位串行输入、串行/并行输出移位寄存器
本文翻译自NXP的74HC595的datasheet
74HC595和74HCT595是带有存储寄存器和三态输出的8位串行移位寄存器，移位寄存器和存储寄存器有各自的时钟。
每当移位寄存器输入时钟SHCP上升沿来临之时，数据被移出。
每当存储寄存器输入时钟STCP上升沿来临之时，数据并行的存储到存储寄存器。
如果两个时钟上升沿同时到来，移位寄存器总是要比存储寄存器的提前一个时钟。
移位寄存器有一个串行出入（DS）和一个串行标准输出（Q7S）。
同时也提供一个异步复位端（低电平有效），存储寄存器有一个8位3态总线输出。
输出使能（OE）为低电平时，存储寄存器的值就输出。
下面是一个功能框图，有利于理解：
接着是一个逻辑符号：
各引脚的的说明如下：
符号引脚描述
Q1 1 并行输出1
Q2 2 并行输出2
Q3 3 并行输出3
Q4 4 并行输出4
Q1 5 并行输出5
Q2 6 并行输出6
Q3 7 并行输出7
GND 8 接地
Q7S 9 串行数据输出
MR 10 （master reset）复位-低电平有效
SHCP 11 移位寄存器输入时钟（shift register clock iuput）STCP 12 存储寄存器输入时钟（storage register clock iuput）OE 13 输出使能（地电位有效）
DS 14 串行数据输出输入
Q0 15 并行数据输出0
Vcc 16 电源
功能表如下：
时序图：。
74HC595
74HC595
74HC595 概述
74HC595 是一款高速CMOS 器件，74HC595 引脚兼容低功耗肖特基TTL(LSTTL)系列。
74HC595 遵循JEDEC 标准no.7A。
74HC595 是8 阶串行移位寄存器，带有存储寄存器和三态输出。
移位寄存器和存储寄存器分别采用单独的时钟。
在SH_CP 的上升沿，数据发生移位，而在ST_CP 的上升沿，数据从每个寄存器中传送到存储寄存器。
如果两个时钟信号被绑定到一起，则移位寄存器将会一直领先存储寄存器一个时钟脉冲。
移位寄存器带有一个串行输入(DS)端和一个串行标准输出(Q7’)端，用于级联。
74HC595 还为移位寄存器的8 个阶提供了异步的复位(低有效)。
存储寄存器带有8 个三态总线驱动输出，当输出使能(OE)端为低时，存储寄存器中的数据可被正常输出。
74HC595 特性
8 位串行输入
8 为串行或并行输出。
