基于IR2167的电子镇流器的毕业设计
【精品】电子镇流器原理图详解
电子镇流器原理图详解：目前气体放电灯常用的镇流器有两种:电感式镇流器和高频交流电子镇流器。
由于电感式镇流器工作在工频市电频率，体积大、笨重，还需消耗大量铜和硅钢等金属材料,散热困难、工作效率低、灯发光有频闪,所以现在一些电光源界的科技工作者纷纷寻找新的镇流方法，而高频交流电子镇流器就是一种有效方法。
正在浏览相册：电子镇流器电路图三极管13003电子镇流器电路用三极管13003做开关管组成的常见电子镇流器电路及实物图电子镇流器电路图1图2图3图4用的13003开关管图5电路板本文来自:原文网址:http：//www。
/sch/gd/0074586.html12V节能灯电路图及原理分析--——--——-—-——————-——-—----———--————-————-—-—-——-———----—--—-———-----——-——--—-——-12V节能灯电路图如下图所示.该台灯用红外光作读写距离的监测，光敏二极管作环境亮度的监测。
电路（见图1）、红外接收电路(见图1)、环境亮度检测电路(见图4)、报警电路(见图3）、调光及功能选择电路(见图5）等组成。
电路：由V5、V6、R10、C9组成RC选频将直流电转换为具有一定频率交流电信号输出的电路">振荡器，振荡信号经R12送入红外发光频率的红外光信号.电路：D1接收信号由V1、V2放大，D2、D3、C8倍压检波,V3、V4电子开关组成。
当红外光电二极管接收到红外光信号后，如强度足够，则V3导通，V4截止，A点不“接地”；反之,如强度不足或接收不到红外线信号，则V3截止，V4导通，A与地相接。
使SCR2关断，灯熄；同时报警电流流过的路叫做电路"〉电路工作。
环境亮度检测电路：当环境亮度低时(不适宜读写)，光敏二极管D5阻值变大，V9因b极为低电平而截止，D6发光指示报警。
反之，D6熄灭。
报警电路:该电路是一个声频将直流电转换为具有一定频率交流电信号输出的电路”〉振荡器，C3为负反馈电容。
电子镇流器
电子镇流器荧光灯是一种低气压放电灯，荧光灯工作时，灯管两端的工作电压与灯管所通过的交流电流呈负伏安特性。
荧光灯使用时必须配用起限流作用的镇流器。
点灯时，不仅灯管要消耗电能，镇流器本身也要消耗一定的电能。
所以，荧光灯的节能是两个方面的，包括灯管的节能和镇流器的节能。
可以说，凡具有正伏安特性的元器件，均可用于荧光灯的镇流器。
电阻器可用作最简单的镇流器，但由于电阻器是一种有功元件，电流在通过电阻时要有相当部分的电能变成热能白白损失掉。
并且电阻用于镇流时，稳定性差,灯管启辉困难以及灯光闪烁现象较严重，在交流电路里很少采用；电容器是用作镇流器的另一种元件，电容器是一种无功元件，它除具有基本不耗电能外，还有体积小、重量轻的优点。
但是电容器镇流时，灯管电流中的谐波成份增多，使灯管电流的波形严重畸变，易形成尖顶脉冲波，对延长灯管的寿命极为不利，灯光也有较大的闪烁现象。
电感线圈是一种较为理想的镇流器，由于其具有能量损失较小、效率较高的优点，因此长期以来被广泛应用于荧光灯的电路中。
用电感镇流器的荧光灯，灯管的电压和电流滞后于电源电压，使电感镇流器在交流电路中具有平滑滤波作用，使灯管的闪烁现象相对于电阻、电容器镇流而减小，故电感镇流器稳定性好。
但电感镇流器也有其不足之处，如体积笨重，铜、铁损耗大，无功损耗大，电感镇流器与荧光灯管串联使用时，其功率因数只有0.6左右，质量较次的铁芯甚至不到0.4。
由于以上电感镇流器的种种缺点，使荧光灯的推广应用受到一定的影响。
人们在研究探索过程中，发现利用高频交流电点燃荧光灯具有许多优点。
80年代初，荷兰飞利浦公司首先在世界上推出了电子节能镇流器。
电子镇流器在电气性能各方面的优越性，使其产生了强大的生命力，很快在世界各国兴起了用高频荧光灯取代普通电感镇流器式荧光灯的热潮。
我国也加快了推行紧凑型电子节能荧光灯的步伐。
近年来，各式各样的电子节能镇流器及紧凑型节能荧光灯应运而生。
其中，晶体管串谐振荡式电子镇流器就是获得普遍应用的一种。
镇流器的基本原理以及常见异常处理合集(各种经典案例)
电子镇流器知识（一）一、电子镇流器知识1、概述：20世纪70年代出现了世界性的能源危机，节约能源的紧迫感使许多公司致力于节能光源和荧光灯电子镇流器的研究，随着半导体技术飞速发展，各种高反压功率开关器件不断涌现，为电子镇流器的开发提供了条件，70年代末，国外厂家率先推出了第一代电子镇流器，是照明发展史上一项重大的创新。
由于它具有节能等许多优点，引起了全世界的极大关注和兴趣，认为是取代电感镇流器的理想产品，随后一些著名的企业都投入了相当的人力、物力来进行更高一级的研究与开发。
由于微电子技术突飞猛进，促进了电子镇流器向高性能高可靠性方向发展，许多半导体公司推出了专用功率开关器件和控制集成电路的系列产品，1984年，西门子公司开发出了TPA4812等有源功率因数校正电器IC，功率因数达到0.99。
随后一些公司相继推出集成电子镇流器，89年芬兰赫尔瓦利公司又成功推出可调光单片集成电路电子镇流器，电子镇流器目前在全世界特别是发达国家已全国推广应用。
我国对电子镇流器的研究开发起步较晚，技术起点低，早期对这一产品的难度和复杂性认识不足，专用半导体器件开发未跟上，产品质量过不了关，而且市场极不规范，大量的低价劣质品被抛向市场，使消费者蒙受损失，严重损害了电子镇流器的形象。
90年代后期，由于生产水平有了迅速发展和提高，从电路设计到了电子器件的配套都进入了较成熟阶段，优质产品进入建筑工程，随着我国绿色照明工程的实施，为电子镇流器推广应用铺平了道路，国产电子镇流器必将迅速赶上国际先进水平，在竞争的国际市场中占有一席之地。
2、电感镇流器和电子镇流器的工作原理：为了使荧光灯正常工作，必须满足三个条件：a、灯丝的预热电流或灯丝电流b、高电压启动c、限制工作电流电子镇流器知识（二）当开关闭合电路中施加220V 50HZ的交流电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器开始时是断开的，由于施压了一个大于190V以上的交流电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一起，形成通路给灯丝加热），当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两极分开，由于电感镇流器呈感性，当电路突然中断时，在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压，其确切的电压值取决于灯的类型，在放电的情况下，灯的两端电压立即下降，此时镇流器一方面对灯电流进行限制作用，另一方面使电源电压和灯的工作电流之间产生55。
具有恒流输出特性的可控硅控制整流电路
漳州师范学院毕业论文（设计）具有恒流输出特性的可控硅控制整流电路With a constant current output characteristics of the SCR control circuit姓名XXXXXXXX学号： XXXXXXX系别：物理与电子信息工程系专业：电气工程及其自动化年级： XX指导教师：XXX2009年1月19日摘要晶闸管是半导体闸流管的简称，又名可控硅整流元件。
它具有单向导电的整流作用，又有可以控制的开关作用，是一种新型的可控整流元件。
它还具有体积小、重量轻、效率高、功率大和使用方便等特点，在自动控制方面有广泛的应用。
本实验通过一个具有恒流输出特性的可控硅控制整流电路的研究，掌握晶闸管的使用和控制方法。
关键词：晶闸管；单向导电；整流；恒流输出AbstractSCR is the short thyristors, also known as silicon-controlled rectifier components. It has a one-way conduction of the rectifier effect, another effect can be controlled switch is a new type of controllable rectifier elements. It also has a small size, light weight, high efficiency, power, large and easy to use and so on, in the automatic control of a wide range of applications. In this study, through a constant current output characteristics of the silicon controlled rectifier circuit study, master thyristor use and control methods.Key words:Thyristor; one-way conductive; rectifier; constant current output目录1.引言 (4)2.相关器件的工作原理及特性 (4)2.1晶闸管的工作原理和伏安特性 (4)2.1.1晶闸管的结构和符号及工作原理： (4)2.1.2 晶闸管的伏安特性 (5)2.2TL494的内部结构及功能 (6)2.2.1 TL494的内部结构 (6)2.2TL494工作的原理及功能 (7)2.2.3 TL494的工作条件 (9)2.3LM358芯片 (10)2.4LM393芯片 (10)3单相桥式可控整流电路 (11)3.1单相可控整流电路的工作原路图如下： (11)4系统设计 (12)4.1设计方案 (12)4.2系统框图 (12)4.3电路设计 (13)4.3.1主电路 (14)4.3.2控制电路 (14)4.3.3控制过程 (14)5调试结果 (15)6结束语 (15)致谢 (15)参考文献 (16)1.引言晶闸管在自动控制方面的有广泛的应用，它可以用来电流恒流输出的自动控制。
关于电机的毕业设计
关于电机的毕业设计【篇一：电机设计毕业论文】目录摘要 ....................................................................................................... .. (1)abstract ............................................................................................. . (1)第一章中小型电机设计概述 ....................................................................................................... . (2)1.1设计技术要求 ....................................................................................................... .. (2)1.2电机主要尺寸 ....................................................................................................... .. (2)1.3 绕组构及成原理 ....................................................................................................... (4)1.4主磁路 ....................................................................................................... .. (4)1.5电抗 ....................................................................................................... (6)1.6损耗与效率 ....................................................................................................... (7)1.7通风散热 ....................................................................................................... . (7)第二章三相异步电动机设计（y180l-6/15kw） (9)2.1电机主要尺寸及绕组设计 ....................................................................................................... (9)2.2电磁计算步骤与程序 ....................................................................................................... .. (9)第三章电机优化设计方案 ....................................................................................................... (28)3.1相关理论分析 ....................................................................................................... (28)3.2电磁调整方案 ....................................................................................................... (28)第四章 autocad简介及其绘图 ....................................................................................................... .. (30)4.1 autocad简介 ....................................................................................................... (30)4.2 autocad的基本功能 ....................................................................................................... (30)4.3 autocad绘图 ....................................................................................................... (31)总结 ....................................................................................................... . (32)参考文献： .................................................................................................... .. (32)附录（Ⅰ）外文资料原文及译文 ....................................................................................................... .. 34附录（Ⅱ）三设计方案结果 ....................................................................................................... . (39)三相鼠笼式异步电动机设计（y180l-6 ／15kw）专业：电气工程极其自动化学号：02131107 学生姓名：刘常洲指导老师：肖倩华摘要异步电机是工农业生产中应用最广泛的电机。
电子镇流器电路(基本半桥逆变电路)分析

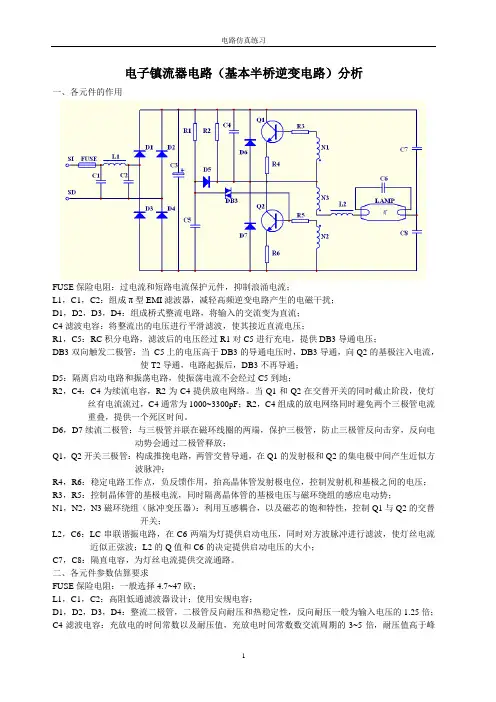

电子镇流器电路（基本半桥逆变电路）分析一、各元件的作用FUSE保险电阻：过电流和短路电流保护元件，抑制浪涌电流；L1，C1，C2：组成π型EMI滤波器，减轻高频逆变电路产生的电磁干扰；D1，D2，D3，D4：组成桥式整流电路，将输入的交流变为直流；C4滤波电容：将整流出的电压进行平滑滤波，使其接近直流电压；R1，C5：RC积分电路，滤波后的电压经过R1对C5进行充电，提供DB3导通电压；DB3双向触发二极管：当C5上的电压高于DB3的导通电压时，DB3导通，向Q2的基极注入电流，使T2导通，电路起振后，DB3不再导通；D5：隔离启动电路和振荡电路，使振荡电流不会经过C5到地；R2，C4：C4为续流电容，R2为C4提供放电网络。
当Q1和Q2在交替开关的同时截止阶段，使灯丝有电流流过，C4通常为1000~3300pF；R2，C4组成的放电网络同时避免两个三极管电流重叠，提供一个死区时间。
D6，D7续流二极管：与三极管并联在磁环线圈的两端，保护三极管，防止三极管反向击穿，反向电动势会通过二极管释放；Q1，Q2开关三极管：构成推挽电路，两管交替导通，在Q1的发射极和Q2的集电极中间产生近似方波脉冲；R4，R6：稳定电路工作点，负反馈作用，抬高晶体管发射极电位，控制发射机和基极之间的电压；R3，R5：控制晶体管的基极电流，同时隔离晶体管的基极电压与磁环绕组的感应电动势；N1，N2，N3磁环绕组（脉冲变压器）：利用互感耦合，以及磁芯的饱和特性，控制Q1与Q2的交替开关；L2，C6：LC串联谐振电路，在C6两端为灯提供启动电压，同时对方波脉冲进行滤波，使灯丝电流近似正弦波；L2的Q值和C6的决定提供启动电压的大小；C7，C8：隔直电容，为灯丝电流提供交流通路。
二、各元件参数估算要求FUSE保险电阻：一般选择4.7~47欧；L1，C1，C2：高阻低通滤波器设计；使用安规电容；D1，D2，D3，D4：整流二极管，二极管反向耐压和热稳定性，反向耐压一般为输入电压的1.25倍；C4滤波电容：充放电的时间常数以及耐压值，充放电时间常数数交流周期的3~5倍，耐压值高于峰值电压的1.25倍；R1，R2：一般，R1=R2，两者相近，一般控制R1流过的电流在0.5~1mA；C5：C5的耐压要高于DB3的导通电压1.25倍以上，R1、C5的时间常数一般应为开关管导通时间的5%左右，要求有足够大的电流经过DB3注入Q2基极，使Q2导通；D5：普通整流二极管；C4续流电容：Q1和Q2截止时，C4会产生脉冲电流，Q1、Q4交替导通截止，使C4上产生正负交替的高频脉冲，因此C4要选择高频损耗小的电容，避免发热损坏；D6，D7续流二极管：续流二极管D选择要考虑导通、截止和转换三部分损耗，所以用正向压降小，反向电流小和存储时间短的开关二极管，一般选用肖特基二极管；Q1，Q2开关三极管：晶体管的耐压大于滤波后的线路电压；集电极电流依据灯丝峰值电流确定，通过集电极的峰值电流是通过L2的峰值电流，因此集电极电流参数应远大于此值；晶体管的开关速度主要受存储时间影响，存储时间应低于开关周期的20%，开关周期可用镇流器的开关频率计算；直流电流增益要大，一般要求大于5，这样较小的基极电流就可以获得较高的集电极电流，减小晶体管的导通损耗；R4，R6：反馈电阻，通过发射极电流变化影响晶体管发射极电压，进而控制发射极和基极之间的电压的变化，依据晶体管工作点的稳定要求取值；R3，R5：依据开关三极管的集电极电流和直流增益，确定基极电流，结合N1，N2的感应电动势确定；R3，R5与N1，N2的匝数相关（由晶体管基极电流的峰值决定）；N1，N2，N3磁环绕组：绕组的匝数由磁环的饱和磁场强度，有效磁路长度，以及流过绕组的峰值电流大小决定，绕组匝数=（有效磁路长度*饱和磁场强度）/峰值电流；绕组电压= -（磁导率*匝数平方*截面积/有效磁路长度）*电流变化率L2，C6：C6的耐压是灯的启动电压的1.25倍，LC振荡电路的谐振频率与晶体管开关频率相近（开关频率不能小于谐振频率，谐振电路构成的负载应该呈感性或阻性，但不能呈容性）：f≈1/ 2π(L2*C6)1/2，C6上的谐振电压为灯的启动电压；C7，C8：高频损耗小，耐压大于线路峰值电压1.25倍。
