单片机霓虹灯控制.
根据单片机的霓虹灯控制系统设计
.目录摘要关键词一．前言二．总体设计方案三．硬件电路设计3.1 单片机系统3.2 LED概述3.3 外部时钟方式电路3.4 手动复位电路3.5 霓虹灯控制电路四．软件设计五．软件调试六．总结附录基于单片机的霓虹灯控制系统设计摘要：单片机技术是一门应用性很强的专业课，其理论与实践技能是从事机电类专业技术工作的人员所不可少的。
本次程设计是选择AT80C51为核心控制元件，利用取表的方法，使端口P1 做单一灯的变化：左移2 次，右移2 次，闪烁2 次（延时的时间0.2 秒），设计了单片机霓虹灯控制系统，使其产生有规律的闪烁和移动。
关键字T80C51 LED灯霓虹灯一. 前言单片机，亦称单片微电脑或单片微型计算机。
它是把中央处理器（CPU）、随机存取存储器（RAM）、只读存储器（ROM）、输入/输出端口（I/0）等主要计算机功能部件都集成在一块集成电路芯片上的微型计算机。
单片机是把主要计算机功能部件都集成在一块芯片上的微型计算机。
它是一种集计数和多中接口于一体的微控制器，被广泛应用在智能产品和工业自动化上，而51单片机是个单片机中最为典型和最有代表性的一种。
随着城市建设和市场经济的飞速发展，城市的美化和日益激烈的广告竞争越来越得到社会的关注，作为城市装饰和广告宣传的霓虹灯的需求量也越来越大。
过去霓虹灯控制器多采用E2PROM和相应的逻辑电路来完成，现在也有采用一些专用霓虹灯控制芯片的控制器。
前者所需电路较多，制作不易改变，且所需控制的霓虹灯路数越多，扩展起来也比较繁杂；而后者由于电路已作定，控制方式不能随意改变，功能较为单一。
然而市场上需要低成本高性能的霓虹灯控制技术。
我们此次设计的霓虹灯控制系统就符合市场需求。
二. 总体方案设计在本次设计中，硬件部分由单片机系统、LED发光二极管组成。
原理图如图1所示。
单片机选用的是AT89C51单片机，利用其中的一个定时器设定灯光闪烁的时间，时钟电路选用的是11.0592M 的晶振。

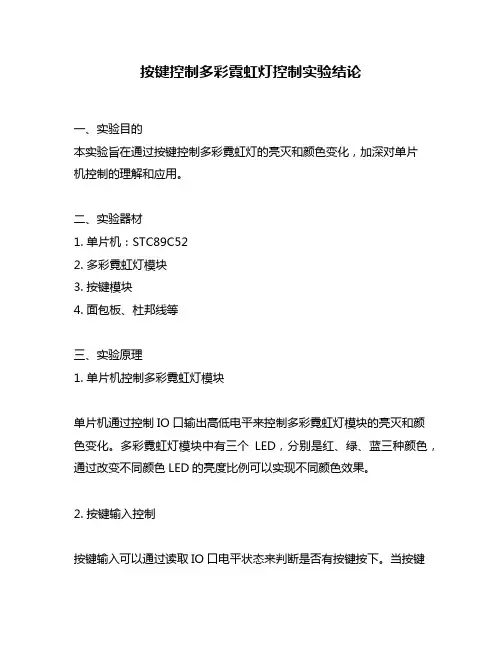

按键控制多彩霓虹灯控制实验结论
按键控制多彩霓虹灯控制实验结论一、实验目的本实验旨在通过按键控制多彩霓虹灯的亮灭和颜色变化，加深对单片机控制的理解和应用。
二、实验器材1. 单片机：STC89C522. 多彩霓虹灯模块3. 按键模块4. 面包板、杜邦线等三、实验原理1. 单片机控制多彩霓虹灯模块单片机通过控制IO口输出高低电平来控制多彩霓虹灯模块的亮灭和颜色变化。
多彩霓虹灯模块中有三个LED，分别是红、绿、蓝三种颜色，通过改变不同颜色LED的亮度比例可以实现不同颜色效果。
2. 按键输入控制按键输入可以通过读取IO口电平状态来判断是否有按键按下。
当按键被按下时，对应IO口会输出低电平信号，单片机可以通过读取该信号来判断是否有按键按下，并执行相应操作。
四、实验步骤1. 将多彩霓虹灯模块连接到单片机的IO口上，分别将红、绿、蓝三个LED连接到P2.0、P2.1、P2.2口，将共阳极连接到VCC，将三个限流电阻连接到GND。
2. 将按键模块连接到单片机的IO口上，将按键引脚连接到P1.0口，将上拉电阻连接到VCC。
3. 编写程序，通过读取按键输入状态来控制多彩霓虹灯的亮灭和颜色变化。
程序主要分为以下几个部分：（1）初始化：设置IO口方向和初始状态。
（2）读取按键输入状态：通过读取P1.0口电平状态来判断是否有按键按下。
（3）控制多彩霓虹灯：根据不同的按键输入状态来控制多彩霓虹灯的亮灭和颜色变化。
4. 将程序下载到单片机中，并接上电源进行实验。
五、实验结果本实验成功实现了通过按键输入控制多彩霓虹灯的亮灭和颜色变化。
具体效果如下：（1）当没有任何按键被按下时，三个LED都处于关闭状态。
（2）当只有一个按键被按下时，对应颜色LED会以一定频率闪烁。
（3）当两个或三个按键同时被按下时，LED会呈现不同的颜色组合，如红+绿=黄、红+蓝=紫等。
六、实验结论本实验通过按键输入控制多彩霓虹灯的亮灭和颜色变化，加深了对单片机控制的理解和应用。
同时，也进一步提高了编程能力和电路设计能力。
毕业设计(论文)基于单片机的智能霓虹灯控制系统设计
基于单片机的智能霓虹灯控制系统设计目录摘要 (i)Abstract (ii)引言 (7)1绪论 (8)1.1单片机发展概述 (8)1.2总体方案设计 (10)1.3硬件电路的设计 (11)1.3.1 单片机系统 (11)1.3.2 LED概述 (12)1.3.3 外部时钟方式电路 (13)1.3.4 手动复位电路 (14)1.4 MSC-51芯片简介 (15)1.5 74LS373简介 (20)1.6 PROTEL DXP 简介 (21)2系统功能简介 (22)3系统流程图 (23)4硬件设计原理 (24)4.1最小系统模块 (24)4.1.1电源模块 (25)4.1.2串口模块 (26)4.1.3单片机模块 (26)4.1.4时钟电路模块 (27)4.1.5复位电路模块 (28)4.2驱动模块 (28)4.3 LED显示模块 (30)4.4激光传感器模块 (30)5软件部分 (30)5.1核心算法设计流程图 (31)5.2系统程序 (32)6系统调试 (35)6.1软件调试 (35)6.2硬件调试 (36)6.3测试结果 (36)6.4结果分析 (36)7总结 (37)7.1整个系统的设计思路 (37)7.2商业开发价值 (37)参考文献 (38)致谢 (39)ContentsAbstract (ii)Preface (7)1 Introduction (8)1.1 SCM development outline (8)1.2 The general scheme design (10)1.3 Hardware circuit design (11)1.3.1 Single-chip microcomputer system (11)1.3.2 LED overview (12)1.3.3 External clock mode circuits (13)1.3.4 Manual reset circuit (14)1.4 MSC - 51 chip profile (15)1.5 74LS373 profile (20)1.6 PROTEL DXP profile (21)2 Systemic function (22)3 System chart (23)4 Design principle (24)4.1Smallest system module (24)4.1.1Power module (25)4.1.2 Serial interface module (26)4.1.3 Microcontroller module (26)4.1.4 Clock circuit module (27)4.1.5 Reset circuit module (28)4.2 Driver module (28)4.3 Video module of led (30)4.4 Laser sensor module (30)5 The design of system software (30)5.1 Core algorithm design flow chart (31)5.2 System program (32)6 Conclusion (35)6.1 Software debugging (35)6.2 Hardware debugging (35)6.3 Test result (36)6.4 Results (36)7 Summarize (37)7.1 The whole system design ideas (37)7.2 Commercial development value (37)Reference (38)Acknowledgement (39)智能霓虹灯控制系统设计作者：指导教师：【摘要】近年来随着科技的飞速发展，单片机的应用正在不断地走向深入，同时带动传统控制检测日新月异更新。
基于单片机的霓虹灯控制器
• 32•本文介绍了一个使用STC89C52RC 作为主控芯片的霓虹灯控制器，该控制器可显示八种不同的图案或文字且可以由红外遥控器控制切换图案和移动方向，其主要包含单片机主控模块、点阵模块、红外遥控模块和语音模块。
最开始的霓虹灯控制方式是机械式控制方式，其只能按照固定模式循环显示图案变化，容易使人产生视觉疲劳。
而基于单片机的霓虹灯控制器，使得霓虹灯所需要的图案及其变换方式、速度调节都可以通过程序驱动单片机来实现。
因此，本文将使用STC89C52RC 单片机作为主控芯片，制作一个多功能霓虹灯控制器。
1 系统工作原理本设计的思路是选取STC89C52RC 作为主控芯片，来判断用户选择的显示方式和通信方式。
当按下红外遥控器按钮时，红外接头接收到红外光波，单片机产生中断，解码电路的译码器译出相应的键位码。
单片机内部程序驱动四片74HC595控制LED 点阵的显示图案或者文字的变换及移动方向，同时通过单片机的I/O 端口控制语音芯片ISD1730调用当前地址用喇叭播放指令，以达到霓虹灯扫描花样控制器的实现。
本设计实物包含供电模块、单片机主控模块、红外遥控模块、点阵显示模块和语音模块，总体框图如图1所示。
2 硬件电路设计2.1 单机最小系统单片机采用的是STC89C52RC ，其最小系统由单片机及其外围电路：电源、晶振电路和复位电路一起组成。
晶振电路包含了两个电容和一个晶振，即在单片机内部的单向放大器的输入、输出端之间接上两个20pF 的电容和一个晶振，其中两个电容值的大小对时钟频率只有细小的调节作用。
它为单片机提供了时间基准，STC89C52RC 通常采用的晶振频率为11.0952MHz ，位时间来选择，一般来说电容的值越大，复位需要的时间越短，但过大也会损伤元器件。
图1 系统总体框图2.2 点阵模块点阵的驱动电路由4个74HC595级联构成。
74HC595具有串/并转换功能。
其中两个74HC595的输出端点阵与点阵所有的行线相连，作为点阵的行驱动；另外两个74HC595的输出端与点阵所有的列线通过16个470Ω的电阻相连作为列驱动。
基于单片机控制的霓虹灯控制器【开题报告】
开题报告通信工程基于单片机控制的霓虹灯控制器一、课题研究意义及现状随着人们生对生活环境的要求越来越高，我们将更容易在各个场合看到彩色霓虹灯。
LED彩灯灯光色彩丰富，造价低廉以及控制简单，用彩灯来装饰接到和城市建筑物已经成为一种时尚。
霓虹灯控制器(LED controller)就是通过芯片处理控制LED灯电路中的各个位置的开关。
霓虹灯控制技术的发展相当迅速，电子变压器以及控制器技术的发展对霓虹灯行业的发展起到了举足轻重的作用，从机械式霓虹灯控制器发展到电子式控制器，从普通跳变式控制器发展到渐变（七彩）式微电脑控制器，未来的霓虹技术将会朝无铅无汞环保型；机械化批量生产，色泽和动感效果更加丰富等方面健康发展。
目前有3种类型的霓虹灯控制器，分别是：低压型LED产品大功率控制器；高压型LED产品控制器；低压型LED产品串行控制器。
常用的控制系统：灵星雨控制系统；德普达控制系统DBT-Q2007；中庆控制系统V5，V6；逐点校正控制系统；异步控制系统。
使用基于单片机的霓虹灯控制器的软件控制，亮灯模式多而且样式多样，用户可操作性强，亮灯效果好，也可以插入不同的音乐和语音信息。
本课题设计的霓虹灯控制器，在制作的过程中包括8051单片机控制器、LED灯管、语音提示及数据显示系统等。
这些部件的结合起来，使8051单片机起到数据处理、控制中心和协调作用。
充分发挥了8051芯片的强大运算和控制功能。
实现了控制LED亮灯方式的功能。
通过本次设计能充分了解所学的专业知识，使理论在实际中得到充分的应用，不但巩固加深了所学的专业知识，更拓宽了知识面，锻炼了独立思考问题以及独立选择项目方案和独立完成项目的能力。
二、课题研究的主要内容和预期目标本课题的主要内容是设计一个的霓虹灯控制器，采用单片机作为主控芯片。
其具体要求为：使该设计能利用单片机硬件电路和软件程序设计实现控制128个霓虹灯（LED灯）形成不同的图案和花样，图案和花样不能小于10种。
-基于单片机AT89C51的广场霓虹灯控制设计
毕业设计（论文）说明书题目基于AT89C51广场霓虹灯控制系统设计日基于单片机AT89C51的广场霓虹灯控制设计摘要近年来随着科技的飞速发展，单片机的应用正在不断地走向深入。
单片机是一种集成在电路芯片，是采用超大规模集成电路技术的计算机系统，具有灵活、强大的控制功能，在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，以便实时监控系统的输入量、控制系统的输出量，实现自动控制。
霓虹灯是城市的美容师，每当夜幕降临时，华灯初上，五颜六色的霓虹灯就把城市装扮得格外美丽。
霓虹灯的亮、美、动特点，是任何电光源所不能替代的，在各类新型光源不断涌现和竞争中独领风骚。
因此如何设计出变换更为多样的霓虹灯这一课题就具有了时代意义。
本设计中的广场霓虹灯是基于89C51单片机设计的，具有显示、红外通信、音乐这三大功能。
针对广场霓虹灯变换的多样性这一特点，设计了五种变换方案，通过编写软件程序来实现。
本设计针对广场霓虹灯的设计具有结构简单、可扩展性强的特点，具备电气可行性和经济可行性。
关键词：霓虹灯；89C51单片机；自动控制Design of square neon lights control based on 89C51AbstractIn recent years, with the rapid development of science and technology, SCM applications are constantly deepening. Single chip is an integrated circuit chip, is a computer system with very large scale integrated circuit technology, has the control function of flexible, powerful, in the MCU application of real-time detection and automatic control system, microcontroller as a core component to use, output to input, and real-time monitoring system, to achieve automatic control.The neon lights are the city's beautician, when night fell, lights, neon lights be riotous w ith colour of dress took exceptionally beautiful city. Neon light of bright, beautiful, dynamic characteristics, is any electric light source is not a substitute for, to play the leading role in a ll kinds of new light source are emerging and competition. Therefore, how to design a transf ormation for the subject to neon variety has the significance of the times.Square neon lamp in this design is based on 89C51 single-chip design, display, infrared communication, the voice of the three functions. According to the characteristics of diversity square neon lights transform, designed five kinds of transformation, achieved by writing software. The design for the design of square of neon lamp has the advantages of simple structure, strong scalability, electrical and economic feasibility.Keyword：neon light；89C51；automatic control目录摘要 ................................................................................................................................. I Abstract............................................................................................................................... I I 1 绪论 .. (1)1.1 课题研究的目的和意义 (1)1.2 霓虹灯研究情况概述 (2)1.3 论文主要研究内容 (4)2 系统方案设计 (6)2.1 系统总体设计方案 (6)2.2 通信模块的确定 (7)2.3 显示模块与音乐模块的确定 (7)2.4 电源模块的确定 (8)2.5 单片机控制部分的确定 (8)3 AT89C51单片机概述 (9)3.1 AT89C51特性 (9)3.2 单片机最小应用系统 (9)3.2.1 时钟电路 (9)3.2.2 复位电路 (10)3.3 I/O接口的扩展 (11)3.4 掉电保护设计和硬件―看门狗‖ (12)3.4.1 微处理器监控器MAX690A简介 (12)3.4.2 电路工作原理 (13)4 硬件部分的设计 (14)4.1 红外通信模块的设计 (14)4.1.1 实现目标 (14)4.1.2 元器件选型 (14)4.1.3 电路设计 (116)4.2 显示模块的设计 (16)4.2.1 LED数码管的显示原理 (16)4.2.2 显示方案及接线 (18)4.3 音乐模块的设计 (19)4.3.1 模块组成 (19)4.3.2 音乐模块接线图 (20)4.4 电源模块的设计 (20)5 软件部分设计 (22)5.1 软件说明 (22)5.2 系统总流程介绍 (23)5.3 显示与音乐模块流程介绍 (24)5.4 红外通信流程介绍 (25)6 结论 (26)参考文献 (28)谢辞 (29)附录 (30)1 绪论1.1 课题研究的目的和意义霓虹灯是一种低气压冷阳极辉光放电发光的光源。
基于单片机的霓虹灯控制系统设计
目次摘要症结词一．媒介二．总体设计计划三．硬件电路设计3.1 单片机体系3.2 LED概述3.3 外部时钟方法电路3.4 手动复位电路3.5 霓虹灯掌握电路四．软件设计五．软件调试六．总结附录基于单片机的霓虹灯掌握体系设计摘要：单片机技巧是一门运用性很强的专业课,其理论与实践技巧是从事机电类专业技巧工作的人员所不成少的.本次程设计是选择AT80C51为焦点掌握元件,运用取表的办法,使端口P1 做单一灯的变更：左移2 次,右移2 次,闪耀2 次（延时的时光0.2 秒）,设计了单片机霓虹灯掌握体系,使其产生有纪律的闪耀和移动.症结字T80C51LED灯霓虹灯一.媒介单片机,亦称单片微电脑或单片微型盘算机.它是把中心处理器（CPU）.随机存取存储器（RAM）.只读存储器（ROM）.输入/输出端口（I/0）等重要盘算机功效部件都集成在一块集成电路芯片上的微型盘算机.单片机是把重要盘算机功效部件都集成在一块芯片上的微型盘算机.它是一种集计数和多中接口于一体的微掌握器,被普遍运用在智能产品和工业主动化上,而51单片机是个单片机中最为典范和最有代表性的一种.跟着城市扶植和市场经济的飞速成长,城市的美化和日益剧烈的告白竞争越来越得到社会的存眷,作为城市装潢和告白宣扬的霓虹灯的需求量也越来越大.曩昔霓虹灯掌握器多采取E2PROM和响应的逻辑电路来完成,如今也有采取一些专用霓虹灯掌握芯片的掌握器.前者所需电路较多,制造不轻易转变,且所需掌握的霓虹灯路数越多,扩大起来也比较庞杂;尔后者因为电路已作定,掌握方法不克不及随便转变,功效较为单一.然而市场上须要低成本高机能的霓虹灯掌握技巧.我们此次设计的霓虹灯掌握体系就相符市场需求.二.总体计划设计在本次设计中,硬件部分由单片机体系.LED发光二极管构成.道理图如图1所示.单片机选用的是AT89C51单片机,运用个中的一个准时器设定灯光闪耀的时光,时钟电路选用的是11.0592M的晶振.复位电路部分采取的是上电复位和手动复位两种复位方法.因为斟酌到单片机I/O端口的带载才能,LED发光二极管采取共阳极的接法,用1Ｋ电阻分压.软件部分,因为采取的是11.0592M晶振的时钟电路,单片机准时器的最大准不时光为65.536ms,不克不及达到请求的闪耀频率.所以采取准时50ms,10个准时中止灯光进行一次亮灭的跳变.并在每一次跳变时记载下灯闪耀的次数,经由过程对闪耀次数的断定,来进行对不合LED灯的亮灭的整体时序轮回掌握.图1单片机的霓虹灯掌握电路道理图三.硬件电路的设计3.1单片机体系尺度型89系列单片机是与MCS-51系列单片机兼容的.在内部含有4KB 或8KB 可反复编程的Flash 存储器,可进行1000次擦写操纵.全静态工作为0~33MHz,有3级程序存储器加密锁定,内含有128~256字节的RAM.32条可编程的I/O 端口.2~3个16位准时器/计数器,6~8级中止,此外有通用串行接口.低电压余暇模式及失落电模式.AT89C51相当于将8051中的4KB ROM 换成响应数目的Flash 存储器,其余构造.供电电压.引脚数目及封装均雷同,运用时可直接调换.AT89C51在内部采取40条引脚的双列直插式封装,引脚分列如图2所示,内部构造道理图如图3所示.图2 AT89C51芯片引脚图3AT89C51内部构造道理图3.2 LED 概述LED Light Emitting Diode ）,发光二极管,是一种固态的半导体器件,它可以直接把电转.LED 的心脏是一个半导体的晶片,晶片的一端附在一个支架上,一端是负极,另一端衔接电源的正极,使全部晶片被环氧树脂封装起来.半导体晶片由三部分构成,一部分是P 型半导体,在它里面空穴占主导地位,另一端是N 型半导体,在这边主如果电子,中心平日是1至5个周期的量子阱.当电流畅过导线感化于这个晶片的时刻,电子和空穴就会被推向量子阱,在量子阱内电子跟空穴复合,然后就会以光子的情势发出能量,这就是LED发光的道理.而光的波长也就是光的色彩,是由形成P-N 结的材料决议的.它是一种经由过程掌握半导体发光二极管的显示方法,用来显示文字.图形.图像.动画.行情.视频.录像旌旗灯号等各类信息的显示屏幕.因为具有轻易掌握.低压直流驱动.组合后色彩表示丰硕.运用寿命长等长处,普遍运用于城市各工程中.大屏幕显示体系.LED 可以作为显示屏,在盘算机掌握下,显示色彩变更万千的视频和图片. LED 是一种可以或许将电能转化为可见光的半导体.近十几年来,为了开辟蓝色高亮度发光二极管,世界各地相干研讨的人员无不全力投入.而贸易化的产品如蓝光及绿光发光二级管LED 及激光二级管LD 的运用无不说清楚明了III －V 族元素所储藏的潜能.在今朝商品化LED 之材料及其外延技巧中,红色及绿色发光二极管之外延技巧大多为液相外延成长法为主,而黄色.橙色发光二极管今朝仍以气相外延成长法成长磷砷化镓GaAsP 材料为主.LED 的具体构造如图4所示：I/O 存储器 EPROM/ROM 准时/计数器 运算器 掌握器中止CPU片内振荡器 RAM/SFP并行口 存储器扩大掌握器串行口XTAL图4 LED 的构造图3.3 外部时钟方法电路外部时钟电路如图5所示,它在单片机的外部经由过程XTAL1.XTAL2这两个引脚跨接晶体振荡器和微调电容,构成稳固的自激振荡器.本体系采取的为11.0592MHz 的晶振,一个机械周期为1us,C1.C2为22PF.XTAL218XTAL119ALE 30EA31PSEN 29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD 11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51C130pFC230pFX1CRYSTAL图5 外部时钟方法电路图3.4 手动复位电路复位电路分为上电主动复位和按键手动复位,RST 引脚是复位旌旗灯号的输入端,复位旌旗灯号是高电平有用.上电主动复位经由过程电容C3和电阻R2来实现,按键手动复位是图6中复位键来实现的.XTAL218XTAL119ALE 30EA31PSEN 29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD 11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51C34.7uFR1400图6 手动复位电路3.5 霓虹灯掌握电路霓虹灯掌握电路用红色.绿色.黄色LED 发光二极管,分离与8个１K 的分压电阻相串联,分离与单片机的P1.0,P1.1,P1.2,P1.3,P1.4,P1.5,P1.6,P1.7口相连.四．软件设计在用表格进行程序设计的时刻,要用以下的指令来完成1. 运用MOV DPTR,＃DATA16 的指令来使数据指针存放器指到表的开首.2. 运用MOVC A,＠A ＋DPTR 的指令,依据累加器的值再加上DPTR 的值,就可以使程序计数器PC 指到表格内所要掏出的数据.是以,只要把掌握码建成一个表,而运用MOVC A,＠A ＋DPTR 做取码的操纵,就可便利地处理一些庞杂的掌握动作,取表进程如下图所示：3. 汇编源程序ORG 0START: MOV DPTR,#TABLE LOOP: CLR AMOVC A,@A+DPTRCJNE A,#01H,LOOP1JMP STARTLOOP1: MOV P1,AMOV R3,#20LCALL DELAYINC DPTRJMP LOOPDELAY: MOV R4,#20D1: MOV R5,#248DJNZ R5,$DJNZ R4,D1DJNZ R3,DELAYRETTABLE: DB 0FEH,0FDH,0FBH,0F7H DB 0EFH,0DFH,0BFH,07FHDB 0FEH,0FDH,0FBH,0F7HDB 0EFH,0DFH,0BFH,07FHDB 07FH,0BFH,0DFH,0EFHDB 0F7H,0FBH,0FDH,0FEHDB 07FH,0BFH,0DFH,0EFHDB 0F7H,0FBH,0FDH,0FEHDB 00H, 0FFH,00H, 0FFHDB 01HEND4. C 说话源程序#include <reg52.h>unsigned char code table[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0x00,0xff,0x00,0xff,0x01};unsigned char i;void delay(void){unsigned char m,n,s;for(m=20;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}void main(void){while(1){if(table[i]!=0x01){P1=table[i];i++;delay();}else{i=0;}}}在protues长进行仿真试验.起首运用Keil uVsion 2将编写完成的程序编译生成HEX文件,将HEX文件烧录到单片机中,进行仿真试验,成果如下图所示,可以看到,LED已经选择性的闪耀.仿真图六.总结经由过程此次重要的课程设计,我收成颇多,天天面临着电脑,翻阅各类相干材料,也亲自着手调试,领会颇深.在此次课设中,加深了单片机相干常识的懂得,也接触了烧录器.在课设开端的前期,也碰到了麻烦,比方说,LED闪耀时光不相符请求,C说话编程不太闇练,很感激汤先生的耐烦教诲,她的滑稽让我们认为亲热,她的卖力负责让我们折服.在忙碌的一个学期即将停止之时,我的思惟成熟了,此次的课设让我找到了偏向,让我懂得了许多,有常识方面的,但大部分照样人格方面的.我信任,只要不废弃,只要尽力,就必定可以！附录I 元件清单。
根据单片机的霓虹灯控制系统设计
.目录摘要关键词一．前言二．总体设计方案三．硬件电路设计3.1 单片机系统3.2 LED概述3.3 外部时钟方式电路3.4 手动复位电路3.5 霓虹灯控制电路四．软件设计五．软件调试六．总结附录基于单片机的霓虹灯控制系统设计摘要：单片机技术是一门应用性很强的专业课，其理论与实践技能是从事机电类专业技术工作的人员所不可少的。
本次程设计是选择AT80C51为核心控制元件，利用取表的方法，使端口P1 做单一灯的变化：左移2 次，右移2 次，闪烁2 次（延时的时间0.2 秒），设计了单片机霓虹灯控制系统，使其产生有规律的闪烁和移动。
关键字T80C51 LED灯霓虹灯一. 前言单片机，亦称单片微电脑或单片微型计算机。
它是把中央处理器（CPU）、随机存取存储器（RAM）、只读存储器（ROM）、输入/输出端口（I/0）等主要计算机功能部件都集成在一块集成电路芯片上的微型计算机。
单片机是把主要计算机功能部件都集成在一块芯片上的微型计算机。
它是一种集计数和多中接口于一体的微控制器，被广泛应用在智能产品和工业自动化上，而51单片机是个单片机中最为典型和最有代表性的一种。
随着城市建设和市场经济的飞速发展，城市的美化和日益激烈的广告竞争越来越得到社会的关注，作为城市装饰和广告宣传的霓虹灯的需求量也越来越大。
过去霓虹灯控制器多采用E2PROM和相应的逻辑电路来完成，现在也有采用一些专用霓虹灯控制芯片的控制器。
前者所需电路较多，制作不易改变，且所需控制的霓虹灯路数越多，扩展起来也比较繁杂；而后者由于电路已作定，控制方式不能随意改变，功能较为单一。
然而市场上需要低成本高性能的霓虹灯控制技术。
我们此次设计的霓虹灯控制系统就符合市场需求。
二. 总体方案设计在本次设计中，硬件部分由单片机系统、LED发光二极管组成。
原理图如图1所示。
单片机选用的是AT89C51单片机，利用其中的一个定时器设定灯光闪烁的时间，时钟电路选用的是11.0592M 的晶振。
单片机控制霓虹灯设计
单片机控制霓虹灯设计
一.设计目的：
用所学知识制作一个以16个LED为主体的霓虹灯，利用余晖效应可以显示出各种图样和模式。
二．设计原理：
利用单片机（STC89C52）可以根据所需输出任意逻辑电平的特点控制16个LED的亮灭。
将单片机的16个IO口分别接16个LED负极，并且串联分别串联一个上拉电阻（限流电阻），再接VCC，通过控制单片及输出低电平使发光二极管正向导通，然后发光。
单片机（STC89C52）原理
VCC：芯片供电端。
GND：芯片接地端。
RST：复位信号输入。
当该引脚连接振荡器复位器件时，要让RST脚保持两个机器周期以上的高电平时间。
XTAL：采集和输出外部信号时钟信号
ALE：地址所存允许。
当访问外部存储器时，地址所存允许的输出电平用于所存地址。
EA：EA=0时，单片机只访问外部程序存储器；在EA=1时，单片机只访问内部程序储器。
本设计中需要烧录程序，应此EA接VCC。
P0，P1，P2，P3：共40个IO口，作为IO口资源与外部控制电路连接。
但P3通常用于定时器与中断功能模块。
（本设计只需用延时函数，应此用P0及P2端口作为数
据输入和输出端口，用于控制发光二极管的控制引脚（负极）。
电路原理图：。
课程设计(论文)-基于单片机的霓虹灯控制器设计
题目：基于单片机的霓虹灯控制器设计摘要霓虹灯在现代社会中有广泛的应用，但传统的霓虹灯控制器利用移位寄存器的移位方式，只能实现几种有限的花式，因此市场迫切需要一种低成本高性能的霓虹灯控制器。
本设计基于单片机实现多种花式的霓虹灯控制器。
以AT89C52单片机为控制核心，使用独立式按键实现对霓虹灯的控制。
该系统主要由单片机的主控部分、键盘输入部分和LED 显示部分组成，运用I/O口输出的信号驱动发光二极管和数码管，使其产生有规律的闪烁和移动。
该控制器电路实现简单，成本低，具有较高的性价比。
关键字：霓虹灯；AT89C52；发光二极管；数码管目录1.设计任务 (1)1.1 设计目的和意义 (1)1.2 设计任务与要求 (1)2.硬件系统设计 (2)2.1总体设计方案 (2)2.1.1设计思路 (2)2.1.2方案论证与比较 (2)2.2 具体电路设计 (3)2.2.1单片机A T89C52简介 (3)2.2.2外部时钟方式电路 (4)2.2.3手动复位电路 (4)2.2.4 发光二极管电路 (4)2.2.5数码管电路 (6)2.2.6 键盘控制电路 (7)2.3 整体硬件电路 (8)2.4系统所用元器件 (8)3.软件系统设计 (10)3.1软件系统总体设计方案 (10)3.2程序流程图 (10)3.2.1模式一子程序 (11)3.2.2模式二子程序 (11)4.调试及仿真 (12)5.总结 (13)5.1本系统存在的问题及改进措施 (13)5.2心得体会 (13)参考文献 (13)1.设计任务1.1 设计目的和意义随着时代的进步，霓虹灯渐渐进入了人们的生活，如大型电子广告牌、汽车车灯、指示牌和工业控制的控制面板等都有霓虹灯的应用。
但目前市场上的霓虹灯控制器能够实现的花式有限，且价格较贵。
因此，设计一种性价比高，易于操作的霓虹灯控制器尤为重要。
通过对霓虹灯控制器的设计，训练对单片机、电子技术等内容的综合应用能力。
基于单片机控制的霓虹灯系统设计
基于单片机控制的霓虹灯系统设计摘要单片机技术在人们生活中的应用可以说是越来越广泛。
小到流水灯，智能控制，大到智能小车，MP3，MP4等电子设备，在人们的生活学习中可说是如影随形。
霓虹灯的设计就是单片机技术的一个重要应用，那么现在笔者就基于单片机控制的霓虹灯系统设计问题作以论述，希望初学者可以在其中得到一些帮助。
【关键词】单片机发光二极管智能控制系统1 系统整体设计本次设计采用的单片机的型号是AT89C51。
硬件组成主要是有单片机控制电路，LED发光二极管。
2 单片机最小系统说到单片机，本次实验选用的是89c51型号的单片机。
也是最基础的一款单片机。
为什么说89c51单片机是属于基础单片机呢？下面就简单介绍一下此款单片机的主要配置和功能吧。
首先来看图1所示的芯片。
这是一个单片机芯片。
主要有40个引脚，我们需要用到的管脚有以下几个如图1、图2：Vcc（40）：+5V 电源，也就是给单片机供电所用的引脚Vss（20）：接地，地线，就是所谓的零线，是与电源对应的引脚。
如果地线和电源的任意引脚出现问题，将直接导致单片机瘫痪。
四个I/O口引脚：P0 口（32～39）为8位双向三态I/O口RST/VPD（9）复位信号线，如果单片机内部程序出现问题，可以给这个引脚一个信号，就可以让单片机恢复初始设置了，EN/VPP（31）内部和外部程序存储器的选择线XTAL1（19）和XTAL2（18）接外部石英晶体单片机最小系统配置图如图2所示：首先要将电源信号线与内部和外部程序储存器选择先连接起来，就是40号引脚与31号引脚。
本实验中没有外接程序存储器，选择内部存储器就可以了。
但是如果当单片机内部存储器的容量不够大的时候，需要外接存储器了，那么就需要将31号引脚空出或者接地了。
我们看到左下角的18，19号引脚链接了一个晶振电路，引脚介绍时说过18，19号引脚是外接石英晶体，在整个单片机系统中他们所起到的作用是时钟作用。
也就是说，在整个单片机运行的过程中，时钟的作用是非常重要的，它是针对整个系统的时间配置，对于单片机系统来说，如果时钟错乱，那么整个系统的时序就会发生错误，会直接导致程序崩溃的。
基于单片机的霓虹灯控制系统设计
基于无线传输的仓库多点温度智能监控系统设计目录摘要关键词一．前言二．总体设计方案三．硬件电路设计3.1 单片机系统3.2 LED概述3.3 外部时钟方式电路3.4 手动复位电路3.5 霓虹灯控制电路四．软件设计五．软件调试六．总结附录基于单片机的霓虹灯控制系统设计摘要：单片机技术是一门应用性很强的专业课，其理论与实践技能是从事机电类专业技术工作的人员所不可少的。
本次程设计是选择AT80C51为核心控制元件，利用取表的方法，使端口P1 做单一灯的变化：左移2 次，右移2 次，闪烁2 次（延时的时间0.2 秒），设计了单片机霓虹灯控制系统，使其产生有规律的闪烁和移动。
关键字 T80C51 LED灯霓虹灯一. 前言单片机，亦称单片微电脑或单片微型计算机。
它是把中央处理器（CPU）、随机存取存储器（RAM）、只读存储器（ROM）、输入/输出端口（I/0）等主要计算机功能部件都集成在一块集成电路芯片上的微型计算机。
单片机是把主要计算机功能部件都集成在一块芯片上的微型计算机。
它是一种集计数和多中接口于一体的微控制器，被广泛应用在智能产品和工业自动化上，而51单片机是个单片机中最为典型和最有代表性的一种。
随着城市建设和市场经济的飞速发展，城市的美化和日益激烈的广告竞争越来越得到社会的关注，作为城市装饰和广告宣传的霓虹灯的需求量也越来越大。
过去霓虹灯控制器多采用E2PROM和相应的逻辑电路来完成，现在也有采用一些专用霓虹灯控制芯片的控制器。
前者所需电路较多，制作不易改变，且所需控制的霓虹灯路数越多，扩展起来也比较繁杂；而后者由于电路已作定，控制方式不能随意改变，功能较为单一。
然而市场上需要低成本高性能的霓虹灯控制技术。
我们此次设计的霓虹灯控制系统就符合市场需求。
二. 总体方案设计在本次设计中，硬件部分由单片机系统、LED发光二极管组成。
原理图如图1所示。
单片机选用的是AT89C51单片机，利用其中的一个定时器设定灯光闪烁的时间，时钟电路选用的是11.0592M的晶振。
单片机控制彩灯原理
单片机控制彩灯原理
单片机控制彩灯原理:
使用单片机控制彩灯的原理如下：
1. 选取合适的单片机: 选择适合的单片机作为控制器，例如常
用的51系列单片机。
2. 连接电源: 将单片机与电源连接，确保电源稳定并适合彩灯
的电压需求。
3. 连接光电器件: 将彩灯所需的光电器件（例如LED灯）通过适当的电阻连接到单片机的I/O引脚上。
4. 编程控制: 使用相应的编程语言（如C语言）编写程序代码，通过设定I/O引脚的状态，控制彩灯的亮灭。
例如，使用51系列单片机，可以通过设置I/O引脚为高电平
来使LED灯亮起，设置为低电平则灯灭。
通过适当的延时函
数或定时器，可以实现不同的灯光闪烁效果。
需要注意的是，在编程过程中，应该合理利用计时器、中断等功能来实现更多复杂的彩灯控制。
此外，还需要考虑到电路的稳定性和安全性，合理布局和连接电路，避免短路和过载等问题。
以上就是单片机控制彩灯的原理，通过合理的电路连接和编程操作，可以实现不同的彩灯控制效果。
单片机霓虹灯实训报告
一、实训背景随着电子技术的飞速发展，单片机作为一种微型计算机，因其体积小、功能强、成本低等优点，在各个领域得到了广泛的应用。
霓虹灯作为一种传统的照明装饰设备，其独特的视觉效果深受人们喜爱。
本实训旨在通过单片机控制霓虹灯的亮灯模式，实现霓虹灯的智能化控制，提高霓虹灯的使用效果。
二、实训目的1. 掌握单片机的基本原理和编程方法；2. 学会使用单片机控制霓虹灯的亮灯模式；3. 提高动手能力和创新思维；4. 熟悉霓虹灯的工作原理和电路设计。
三、实训内容1. 霓虹灯工作原理及电路设计霓虹灯主要由灯管、电极、镇流器、变压器等组成。
灯管内充有惰性气体，当电极间加上高压时，气体被电离，产生电弧，从而发出光亮。
霓虹灯电路设计主要包括电源电路、驱动电路和控制系统。
2. 单片机控制霓虹灯单片机作为控制系统，通过编程实现对霓虹灯亮灯模式的控制。
本实训采用51单片机作为控制器，利用其P1口输出高低电平信号控制霓虹灯的亮灭。
3. 霓虹灯亮灯模式设计霓虹灯亮灯模式主要包括以下几种：（1）单灯亮：控制单片机P1口输出高电平，使相应灯管亮起；（2）流水灯：循环控制P1口输出高低电平，实现灯管依次点亮；（3）闪烁灯：控制灯管亮灭频率，实现闪烁效果；（4）跑马灯：模拟马灯效果，实现灯管依次点亮和熄灭。
四、实训步骤1. 硬件准备：准备51单片机开发板、霓虹灯、电阻、电容、电源等元器件。
2. 电路搭建：根据霓虹灯电路设计，将元器件连接到单片机开发板上。
3. 编程实现：使用C语言编写单片机程序，实现霓虹灯亮灯模式。
4. 调试与测试：将程序烧录到单片机中，观察霓虹灯的亮灯效果，调整程序参数，确保霓虹灯亮灯模式符合要求。
5. 优化与改进：根据实训效果，对程序和电路进行优化，提高霓虹灯的使用效果。
五、实训总结通过本次单片机霓虹灯实训，我们掌握了以下知识和技能：1. 单片机的基本原理和编程方法；2. 霓虹灯的工作原理和电路设计；3. 单片机控制霓虹灯的亮灯模式；4. 熟练使用电子元器件和工具；5. 提高动手能力和创新思维。
毕业设计(论文)-基于单片机控制霓虹灯控制器
基于单片机控制的霓虹灯控制器摘要：本设计采用AT89S51单片机实现对霓虹灯的控制。
系统由单片机控制部分和显示部分组成。
显示部分的128个发光二极管成8行16列矩阵式分布。
单片机I/O口输出的信号经三极管放大驱动二极管发光。
不同的控制信号使发光二极管以不同的方式和花样显示。
关键字：单片机发光二极管矩阵式Neon Light Controller Based on Singlechip Abstract: This design adopts singlechip AT89S51 to control the neon light. The system is made up of the part of singlechip controller and the part of show. The part of show is 8 lines of 16 row matrix types. Signal from singlechip is enlarged by triode transistor to drive the LBD. The different control signal makes LBD to give out light with the pattern in different way.Keyword: singlechip LBD matrix目录第一章绪论 (4)1.1 霓虹灯发展历史 (4)1.2 霓虹灯的原始模型 (4)1.3 霓虹灯在我国的发展历程 (5)1.4 单片机概述 (5)1.5 MCS-51的引脚说明： (7)第二章系统设计 (9)2.1设计要求 (9)2.2总体设计方案 (9)2.2.1设计思路 (9)2.2.2方案论证与比较 (9)2.2.3系统组成 (10)第三章单元电路设计 (11)3.1显示部分电路 (11)3.2控制部分电路 (11)第四章软件设计 (13)4.1程序流程图 (13)第五章结论 (14)参考文献 (15)附录1 元器件明细表 (16)第一章绪论1.1 霓虹灯发展历史可以说霓虹灯的问世是建立在真空及气体放电的技术发展之上的。
1.1霓虹灯控制(单片机)
4.程序基本框架？
#include<mega16.h> //头文件 void main(void) //主函数 { //初始化部分 while(1) //无限循环 {
//执行部分
}
}
学做任务
用ATmega16单片机控制发光管动态显示：8个红色发光管 如图每次点亮两只发光亮，形成彩灯的移动。
一、必备知识
单片机应用技术
复习
1.单片机的含义？所学单片机型号？
AVR——ATmega16
2.解释下列语句的含义 DDRA=0XFF;
定义PA口数据方向为：输出
PORTA=0X0F;
PA口低四位输出高电平，高四位输出低电平
3.如何实现500ms延时？
#include<delay.h> delay_ms(500)
#include <mega16.h> #include <delay.h> void main(void) { char i; DDRA= 0xFF; while(1) { for(i=0;i<4;i++) { PORTA=0x11<<i; delay_ms(500); } } }
“ ~ ” —按位取反
例：m=0b10000101; k=~m；
m
1
0
0
0
0
1
0
1
kபைடு நூலகம்
0
1
1
1
1
0
1
0
返回
PORTA=
0b 0b 0b 0b
0 0 0 0
0 0 0 0
0 0 0 0
1 1 1 1
0 0 0 0
毕业论文---基于单片机的霓虹灯控制器的设计【范本模板】
基于单片机的霓虹灯控制器的设计摘要本设计采用AT89C52单片机实现对霓虹灯的控制.系统由红外遥控模块、单片机控制模块、显示模块、语音模块四部分组成。
红外遥控模块分红外发射部分和红外接收部分，通过单片机译码后,取出红外发射按钮的地址，从而实现红外遥控器对霓虹灯显示图案的远距离控制。
红外接收管也只占用一个IO口。
显示部分为16×16的点阵模块，通过单片机控制显示不同的图案以及想要的文字,并让字能够移动、暂停，以及从当前文字切换其它文字。
语音模块采用的语音芯片是ISD1730，可以录制想要的语音，通过录音可以对设计进行介绍.语音的播放支持暂停、下一首、调节音量和复位。
由于单片机的IO口不够用，本设计采用74HC154对其扩充，将四线扩充到十六线.该系统具有电路结构简单、易操作、成本低等优点，具有较强的实用价值.关键词:单片机；红外遥控；点阵;译码器；霓虹灯The Design of the Neon Lights controller Based on SCMAbstractThis design uses the AT89C52 single chip microcomputer to control the neon lights. The system is composed by the infrared remote control module, the single-chip microcomputer control module, the display module and the speech module. Infrared remote control module is divided into the infrared transmitter and infrared receiver parts。
After decoding through the single chip microcomputer, the infrared emission button address can be taken out in order to realize the remote control of infrared neon lights display. The infrared receiving tube only takes up one IO port. The display part uses the dot matrix module with 16 plus 16，through the single—chip control, it can display different patterns and the text，and make the word to move，pause，and switch from the current text to the other。
基于单片机的霓虹灯控制系统方案设计书
0. 前言11. 总体方案设计12. 硬件电路的设计22.1 单片机系统22.2 LED概述32.3 外部时钟方式电路42.4 手动复位电路42.5 霓虹灯控制电路53 软件设计63.1中断服务流程63.2霓虹灯控制电路流程64.联合调试85. 课设小结及进一步设想9参考文献9附录I 元件清单10附录II 整体电路图11附录III 源程序清单12基于单片机的霓虹灯控制系统设计：本文主要设计一个基于单片机的霓虹灯控制系统。
以AT89C51单片机为控制核心电路，应摘要用片内定时器实现对霓虹灯的控制。
该系统由单片机的控制部分和显示部分组成，运用中断定时器控制发光二极管（或LED），使其产生有规律的闪烁和移动。
关键字：单片机；发光二极管；定时中断0.前言随着时代的进步，人们对物质生活的迫切追求，使周边环境发生翻天覆地的变化。
从钻木取火走到今天灯火阑珊，各种繁华夜景层出不穷，让人叹为观止。
这些辉煌景象都离不开电子技术。
事实证明电子技术对社会的发展产生了深远的影响。
随着电子技术和计算机技术的发展，特别是单片机的发展，使传统的测量仪器在原理、功能、精度及自动化水平等方面发生了巨大的变化，形成了一种完全突破传统概念的新一代测试仪器——智能仪器。
智能仪器是以微处理器为核心的电子仪器，它不仅要求设计者熟悉电子仪器的工作原理，而且还要求其掌握微型计算机硬件和软件的原理。
目前，有很多的传统电子仪器已有相应的替代产品，而且还出现不少全新的仪器类型和测试系统体系。
在科学技术高速发展的今天，如何用简单便宜、性能良好的元器件制造出对人类生活有用的产品，已经成为人们研究的主要趋势。
在自动化技术中，无论是过程控制技术还是数据采集技术还是测控技术，都离不开单片机，在工业自动化的领域中，机电一体化技术发挥越来越重要的作用。
1.总体方案设计在本次设计中，硬件部分由单片机系统、LED发光二极管组成。
原理图如图1所示。
单片机选用的是AT89C51单片机，利用其中的一个定时器设定灯光闪烁的时间，时钟电路选用的是11.0592M的晶振。
单片机霓虹灯控制.
辽宁工业大学单片机及接口技术课程设计（论文）题目：霓虹灯控制器的设计院（系）：电子与信息工程学院专业班级：学号：学生姓名：指导教师：教师职称：起止时间：2013.07.03---2013.07.12课程设计（论文）任务及评语学号100404038 学生姓名刘峰专业班级电子102课程设计（论文）题目霓虹灯控制器的设计课程设计（论文）任务设计任务：1、以单片机为控制核心设计霓虹灯控制器。
2、可用按键设置显示方式。
3、霓虹灯采用无触点开关控制。
设计内容：1、分析设计要求，明确性能指标；查阅资料、设计方案分析对比。
2、论证并确定合理的总体设计方案，绘制总体结构框图，分析工作原理。
3、完成各单元具体电路的设计：单片机最小系统、显示等电路。
包括元器件选择、工作原理分析。
4、写出程序流程图及汇编源程序。
5、完成课程设计说明书。
指导教师评语及成绩平时成绩（20%）：论文成绩（60%）：答辩成绩（20%）：总成绩：指导教师签字：学生签字：年月日摘要这次的课程设计的任务是设计一个霓虹灯控制器，并且可以通过按键开控制霓虹灯的闪烁方式。
随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯。
LED彩灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰街道和城市建筑物已经成为一种时尚。
本设计是以单片机AT89C51为核心控制用8个发光二极管代替霓虹灯并进行5种闪烁方式的变换。
本次采用的方案主要是通过对基于单片机的多控制、多闪烁方式的LED彩灯循环系统的设计，来达到本设计的要求。
利用时钟电路、复位电路即单片机最小系统以及按键控制电路来控制单片机，进而控制霓虹灯的输出闪烁方式。
最终对设计的结果进行仿真，观察LED发光二极管的闪烁方式以及规律。
关键词：AT89C51；最小系统；发光二极管；闪烁方式目录第1章设计方案论证 (1)1.1霓虹灯控制器的设计意义 (1)1.2本文设计要求及参数要求 (1)1.3总体设计方案 (2)第2章硬件各单元电路设计 (3)2.1单片机最小系统设计 (3)2.2LED彩灯显示电路设计 (4)2.3按键控制电路设计 (5)第3章软件程序设计及仿真 (6)3.1工作在方式三时的输出情况仿真 (6)3.2源程序清单 (7)第4章设计总结 (11)参考文献 (12)附录1 (13)附录2 (14)第1章设计方案论证1.1霓虹灯控制器的设计意义随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
辽宁工业大学单片机及接口技术课程设计（论文）题目：霓虹灯控制器的设计院（系）：电子与信息工程学院专业班级：学号：学生姓名：指导教师：教师职称：起止时间：2013.07.03---2013.07.12课程设计（论文）任务及评语学号100404038 学生姓名刘峰专业班级电子102课程设计（论文）题目霓虹灯控制器的设计课程设计（论文）任务设计任务：1、以单片机为控制核心设计霓虹灯控制器。
2、可用按键设置显示方式。
3、霓虹灯采用无触点开关控制。
设计内容：1、分析设计要求，明确性能指标；查阅资料、设计方案分析对比。
2、论证并确定合理的总体设计方案，绘制总体结构框图，分析工作原理。
3、完成各单元具体电路的设计：单片机最小系统、显示等电路。
包括元器件选择、工作原理分析。
4、写出程序流程图及汇编源程序。
5、完成课程设计说明书。
指导教师评语及成绩平时成绩（20%）：论文成绩（60%）：答辩成绩（20%）：总成绩：指导教师签字：学生签字：年月日摘要这次的课程设计的任务是设计一个霓虹灯控制器，并且可以通过按键开控制霓虹灯的闪烁方式。
随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯。
LED彩灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰街道和城市建筑物已经成为一种时尚。
本设计是以单片机AT89C51为核心控制用8个发光二极管代替霓虹灯并进行5种闪烁方式的变换。
本次采用的方案主要是通过对基于单片机的多控制、多闪烁方式的LED彩灯循环系统的设计，来达到本设计的要求。
利用时钟电路、复位电路即单片机最小系统以及按键控制电路来控制单片机，进而控制霓虹灯的输出闪烁方式。
最终对设计的结果进行仿真，观察LED发光二极管的闪烁方式以及规律。
关键词：AT89C51；最小系统；发光二极管；闪烁方式目录第1章设计方案论证 (1)1.1霓虹灯控制器的设计意义 (1)1.2本文设计要求及参数要求 (1)1.3总体设计方案 (2)第2章硬件各单元电路设计 (3)2.1单片机最小系统设计 (3)2.2LED彩灯显示电路设计 (4)2.3按键控制电路设计 (5)第3章软件程序设计及仿真 (6)3.1工作在方式三时的输出情况仿真 (6)3.2源程序清单 (7)第4章设计总结 (11)参考文献 (12)附录1 (13)附录2 (14)第1章设计方案论证1.1霓虹灯控制器的设计意义随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯。
LED 彩灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰街道和城市建筑物已经成为一种时尚。
但目前市场上各式样的LED彩灯控制器大多数用全硬件电路实现，电路结构复杂、功能单一，这样一旦制作成品只能按照固定的模式闪亮，不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。
这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。
此外从功能效果上看，亮灯模式少而且样式单调，缺乏用户可操作性，影响彩灯效果，因此有必要对现有的彩灯控制器进行改进。
1.2本文设计要求及参数要求设计要求：1、利用单片机控制霓虹灯的点亮；2、根据键盘的不同控制要求，实现霓虹灯的不同颜色灯的点亮、霓虹灯的轮流点亮闪烁、顺序闪烁等；设计内容：1、分析设计要求，明确性能指标；查阅资料、设计方案分析对比。
2、论证并确定合理的总体设计方案，绘制总体结构框图，分析工作原理。
3、完成各单元具体电路的设计：单片机最小系统、显示等电路。
包括元器件选择、工作原理分析。
4、写出程序流程图及汇编源程序。
5、完成课程设计说明书。
1.3总体设计方案本方案主要是通过对基于单片机的多控制、多闪烁方式的LED彩灯循环系统的设计，来达到本设计的要求。
其硬件构成框图如图1.1所示，以单片机为核心控制，由单片机最小系统（时钟电路、复位电路、电源）、按键控制电路、LED 发光二极管和5V直流电源电路组成。
此设计方案中单片机的P1口接5路按键控制电路，实现彩灯花型的切换功能；单片机的P3.7引脚接上一个按钮开关以实现对彩灯闪烁频率的控制，即实现了快慢两种节拍实现花型的变换；单片机上的P2口接八路LED发光二极管组成彩灯电路，显示彩灯循环情况。
时钟电路复位电路按键控制电路LED彩灯AT89C51单片机5V直流电源电路图1.1 总体设计方案框图第2章硬件各单元电路设计2.1单片机最小系统设计单片机最小系统包括时钟电路与复位电路。
时钟电路：本系统采用单片机内部方式产生时钟信号，用于外接一个12MHz石英晶体振荡器和2个30pF微调电容，构成稳定的的自激振荡器，其发出的脉冲直接送入内部的时钟电路。
复位电路：确定单片机工作的起始状态，完成单片机的启动过程。
单片机系统的复位方式有上电自动复位和手动按键复位。
本设计采用手动按键复位，该复位方式同样具有上电自动复位功能。
电路如图2.1所示。
图2.1单片机最小系统原理图2.2 LED 彩灯显示电路设计LED 彩灯显示电路实际上是由8个发光二极管和8个电阻构成的电路。
发光二极管与电阻对应串联,然后接在与之相对应的P2口上。
通过软件编程对P2口输出高低电平来实现不同的闪烁花型。
由于发光二极管的导通电压一般为1.7V 以上，另外，他的工作电流根据型号不同一般为1mA 到30mA ，电阻选择范围100欧姆～3千欧姆在此我们这里选用330欧姆的电阻。
其电路原理如图2.2所示：图2.2 彩灯显示电路原理图XTAL218XTAL119ALE 30EA 31PSEN 29RST 9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD 11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51+5VD1LED-YELLOWD2LED-YELLOWD3LED-YELLOWD4LED-YELLOWD5LED-YELLOWD6LED-YELLOWD7LED-YELLOWD8LED-YELLOWR3330R4330R5330R6330R7330R8330R9330R103302.3按键控制电路设计按键控制电路是由5个按键开关构成的。
如图2.3所示：图2.3 按键控制电路原理图当按键K1按下时，LED彩灯为第一种闪烁方式，即彩灯按从上到下被点亮；当按键K2按下时，LED彩灯为第二种闪烁方式，即彩灯从上到下依次点亮后，再从下到上依次熄灭；当按键K3按下时，LED彩灯为第三种闪烁方式，即彩灯每隔一个交替闪烁；当按键K4按下时，LED彩灯为第四种闪烁方式，即彩灯上下同时向中间依次被点亮；当按键K5按下时，LED彩灯为第五种闪烁方式，即上下彩灯被点亮，其他彩灯由下到上依次闪烁点亮。
第3章 软件程序设计及仿真3.1 工作在方式三时的输出情况仿真本系统的调试是把在Keil 里面写好的程序通过编译不出现任何错误后将生成的后缀名为.HEX 的文件加载到AT89C51单片机中。
接下来我们将在Proteus 软件进行软硬件结合的调试。
当按键K3按下时，此时工作为第三种闪烁方式，即霓虹灯交替被点亮。
XTAL218XTAL119ALE 30EA31PSEN 29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD 11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51X1CRYSTALC133pFC233pF+5V+5v+5V+5VC322uFK6R1330R2330K1K2K3K4K5D1LED-YELLOWD2LED-YELLOWD3LED-YELLOWD4LED-YELLOWD5LED-YELLOWD6LED-YELLOWD7LED-YELLOWD8LED-YELLOWR3330R4330R5330R6330R7330R8330R9330R10330图3.1 方式三时的输出仿真图单片机及接口技术路课程设计（论文）3.2源程序清单ORG 0000HLJMP MAINORG 0040HMAIN:MOV P1,#0FFHMOV A,P1CJNE A,#11111110b,S1LCALL K1S1: CJNE A,#11111101b,S2LCALL K2S2: CJNE A,#11111011b,S3LCALL K3S3: CJNE A,#11110111b,S4LCALL K4S4: CJNE A,#11101111b,MAINLCALL K5LJMP MAINK1: MOV A,#01111111bC1: RL AMOV P2,ALCALL DelayJNB P1.1,K2JNB P1.2,K3JNB P1.3,K4JNB P1.4,ZLJMP C1K2: MOV P2,#0FEHLCALL DelayMOV P2,#0FCHLCALL DelayMOV P2,#0F8HLCALL DelayMOV P2,#0F0HLCALL DelayMOV P2,#0E0HLCALL DelayMOV P2,#0C0HLCALL DelayMOV P2,#80HLCALL DelayMOV P2,#00HLCALL DelayMOV P2,#80HLCALL DelayMOV P2,#0C0HLCALL DelayMOV P2,#0E0HLCALL DelayMOV P2,#0F0HLCALL DelayMOV P2,#0F8HLCALL DelayMOV P2,#0FCHLCALL DelayMOV P2,#0FEHLCALL DelayMOV P2,#0FFHLCALL DelayLJMP MAIN Z: LJMP K5K3: MOV P2,#55HLCALL DelayMOV P2,#0AAHLCALL DelayMOV P2,#0FFHLJMP MAINK4: MOV P2,#01111110BLCALL DelayMOV P2,#00111100BLCALL DelayMOV P2,#00011000BLCALL DelayMOV P2,#00000000BLCALL DelayMOV P2,#10000001BLCALL DelayMOV P2,#11000011BLCALL DelayMOV P2,#11100111BLCALL DelayMOV P2,#11111111BLCALL DelayLJMP MAINK5: MOV P2,#01111110BLCALL DelayMOV P2,#10111111BLCALL DelayMOV P2,#01111110BLCALL DelayMOV P2,#10011111BLCALL DelayMOV P2,#01111110BLCALL DelayMOV P2,#10001111BLCALL DelayMOV P2,#01111110BLCALL DelayMOV P2,#10000111BLCALL DelayMOV P2,#01111110BLCALL DelayMOV P2,#10000011BLCALL DelayMOV P2,#01111110BLCALL DelayMOV P2,#10000001BLCALL DelayMOV P2,#00HLCALL DelayMOV P2,#0FFHLCALL DelayMOV P2,#00HLCALL DelayMOV P2,#0FFHLCALL DelayLJMP MAIN Delay: JNB P3.0,D1MOV R5,#01HLJMP D5D1: MOV R5,#04HD5: MOV R6,#0FFHD6: MOV R7,#0FFHD7: NOPDJNZ R7,D7DJNZ R6,D6DJNZ R5,D5RETEND第4章设计总结本次设计的是一个霓虹灯控制器，要求能够运用开关按键控制霓虹灯的闪烁方式，在本次设计中采用了发光二极管代替了霓虹灯来显示输出的闪烁方式。
