磁保持继电器
新型继电器_磁保持继电器简介_刘祖明
电子报/2017年/7月/9日/第010版
电子文摘
新型继电器——磁保持继电器简介
广州刘祖明
一、磁保持继电器的简介
磁保持继电器是一种新型继电器,也是一种自动开关。
和其他电磁继电器一样,对电路起着自动接通和切断作用。
区别在于磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用,其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的,磁保持继电器都是双稳态继电器。
磁保持继电器分为单相和三相。
目前市场上的磁保持继电器的触点转换电流最大可达200A;控制线圈电压分为DC5、DC6V、DC9V、DC12V、DC24V、DC48V等。
寿命2x104次;触点≤100m Ω。
磁保持继电器具有省电、性能稳定、体积小、承载能力大,比一般电磁继电器性能优越的特点。
磁保持继电器出厂状态通常为触点闭合状态,但因运输或继电器安装时受到冲击等因素影响,可能会改变状态。
在使用前有必要采取措施使触点重新复位。
二、磁保持继电器驱动电路的简介
磁保持继电器动作示意图,如图1所示。
IFV8023S用于控制直流电机、磁保持继电器等的工作,具有输出电流大,静态功耗小的特点,可广泛用于智能电表及其他用脉冲、电平控制应用领域。
IFV8023S引脚及时序图,如图2所示。
IFV8023S驱动电路,如图3所示。
附表为常见磁保持继电器型号及参数的摘录,供应用时参考。
宏发磁保持继电器选型手册
宏发磁保持继电器选型手册一、引言随着现代自动化技术的不断发展，磁保持继电器在各种电气设备中的应用越来越广泛。
为了帮助大家更好地了解和选择磁保持继电器，本文将详细介绍磁保持继电器的选型方法及其注意事项。
二、宏发磁保持继电器简介1.产品特点宏发磁保持继电器具有以下特点：（1）高可靠性：采用优质的磁性材料和密封结构，保证了产品的长期稳定性。
（2）高灵敏度：瞬时动作，响应速度快，适用于高频场合。
（3）低功耗：采用节能设计，降低了能耗，延长了产品使用寿命。
（4）宽电压范围：适应不同电压环境，满足多种应用需求。
2.应用领域磁保持继电器广泛应用于工业自动化、家电控制、通信设备、安防系统等领域。
三、磁保持继电器选型指南1.参数解析（1）电压：根据使用场合的电压等级选择合适的电压参数。
（2）电流：选择大于负载电流的电流参数，以确保继电器能正常工作。
（3）功率：根据使用场合的功率需求选择合适的功率参数。
（4）频率：高频场合需选用高频响应的磁保持继电器。
（5）触点容量：根据负载的容量选择合适的触点容量。
2.型号命名规则宏发磁保持继电器的型号命名规则如下：例如：MF-J1234其中，MF代表品牌名；J代表继电器类型；1234为产品序号。
3.选型注意事项（1）根据实际应用需求选择合适的继电器类型。
（2）注意负载特性，选用适合的触点材料。
（3）考虑工作环境，选用防护等级合适的继电器。
（4）分析性能参数，确保继电器满足使用要求。
四、磁保持继电器与其他继电器的区别1.与普通继电器区别磁保持继电器与普通继电器的主要区别在于：（1）磁保持继电器具有更高的灵敏度和响应速度。
（2）磁保持继电器具有更低的功耗和更长的使用寿命。
2.与固态继电器区别磁保持继电器与固态继电器的主要区别在于：（1）磁保持继电器具有触点，可以实现机械触点与电子电路的隔离。
（2）固态继电器无触点，全部采用电子元件实现控制。
五、如何选择合适的磁保持继电器1.确定应用需求：明确继电器的工作电压、电流、频率等基本参数。
磁保持继电器
磁保持继电器磁保持继电器是近几年发展起来的一种新型继电器，也是一种自动开关。
和其他电磁继电器一样，对电路起着自动接通和切断作用。
所不同的是，磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用，其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的。
工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

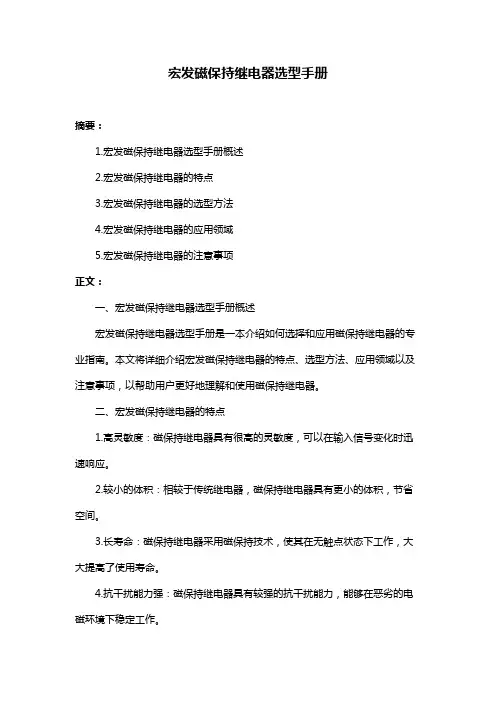

宏发磁保持继电器选型手册
宏发磁保持继电器选型手册摘要：1.宏发磁保持继电器选型手册概述2.宏发磁保持继电器的特点3.宏发磁保持继电器的选型方法4.宏发磁保持继电器的应用领域5.宏发磁保持继电器的注意事项正文：一、宏发磁保持继电器选型手册概述宏发磁保持继电器选型手册是一本介绍如何选择和应用磁保持继电器的专业指南。
本文将详细介绍宏发磁保持继电器的特点、选型方法、应用领域以及注意事项，以帮助用户更好地理解和使用磁保持继电器。
二、宏发磁保持继电器的特点1.高灵敏度：磁保持继电器具有很高的灵敏度，可以在输入信号变化时迅速响应。
2.较小的体积：相较于传统继电器，磁保持继电器具有更小的体积，节省空间。
3.长寿命：磁保持继电器采用磁保持技术，使其在无触点状态下工作，大大提高了使用寿命。
4.抗干扰能力强：磁保持继电器具有较强的抗干扰能力，能够在恶劣的电磁环境下稳定工作。
三、宏发磁保持继电器的选型方法1.确定工作电压：首先，需要根据实际应用场景选择合适的工作电压。
2.确定触点容量：触点容量是指继电器能够承受的最大电流。
根据实际负载电流选择合适的触点容量。
3.确定输出方式：磁保持继电器有多种输出方式，如常开、常闭、单稳态等。
根据实际应用需求选择合适的输出方式。
4.考虑环境因素：根据实际应用环境的温度、湿度等条件，选择具有相应防护等级的磁保持继电器。
四、宏发磁保持继电器的应用领域1.工业自动化：磁保持继电器广泛应用于工业自动化设备，如机器人、PLC 等。
2.电力系统：磁保持继电器在电力系统中具有重要作用，如用于保护、控制、测量等。
3.交通运输：磁保持继电器在交通运输领域也有广泛应用，如铁路信号系统、汽车电子等。
4.通讯设备：磁保持继电器在通讯设备中发挥着重要作用，如用于基站、光纤传输等。
五、宏发磁保持继电器的注意事项1.在使用前，请仔细阅读产品说明书，了解产品的性能参数和使用方法。
2.避免在磁保持继电器上施加过大的力，以免损坏产品。
3.磁保持继电器在不使用时，请将其存放在干燥、通风、避光的环境中，以延长产品寿命。
磁保持继电器内部结构
磁保持继电器内部结构
磁保持继电器是一种电磁装置，用于控制电路中的电流流动。
它由
内部结构所组成，这个结构起着关键的作用，实现开关的功能。
磁保持继电器内部结构主要包括以下部分：
1.磁路系统：磁保持继电器的磁路系统包括铁芯、线圈和磁导路径。
铁芯是由软磁材料制成的，通过其内部传导磁场。
线圈通常由导线绕
制而成，当通电时产生磁场。
磁导路径将磁场引导到合适的位置，使
其产生力。
2.触点系统：触点是磁保持继电器中起关键作用的部分。
它通常由
固定触点和可动触点组成。
当线圈通电时，磁场引起可动触点的吸引，使之与固定触点接触，形成电路通断。
这种触点系统能够承受较大的
电流，并具有良好的切换特性。
3.辅助电路：为了进一步增强磁保持继电器的功能，一些辅助电路
也被添加到内部结构中。
例如，过载保护电路、继电器状态指示灯、
电气间隔器等。
辅助电路的添加可以使继电器更安全可靠，并提供额
外的功能。
总体而言，磁保持继电器内部结构的设计旨在实现可靠的开关控制。
通过使用合适的材料和构造，确保其正常工作并承受一定的负荷。
这
样的结构使得磁保持继电器在各种电路中被广泛应用，在电力系统、
自动化控制和电子设备中发挥重要作用。
磁保持继电器用途
磁保持继电器用途
嘿，朋友们！今天咱来聊聊磁保持继电器这个神奇的小玩意儿，它的用途可广啦！
你想想看，它就像是一个忠诚的卫士，默默地在各种电路中坚守岗位。
在很多电子设备里，它可是发挥着大作用呢！比如说在那些需要长时间保持某种状态的设备中，磁保持继电器就像一个可靠的伙伴。
就好比咱家里的电灯开关，你按一下它亮了，再按一下它灭了。
但要是有了磁保持继电器呀，它就能让这个状态一直保持下去，不用你一直按着开关，多方便呀！这就好像有个小精灵在那帮忙守着，让一切都按照你的意愿进行。
在一些自动化控制系统中，磁保持继电器也是不可或缺的。
它能精准地控制电流的通断，就像一个聪明的指挥官，指挥着电流大军前进或者后退。
没有它，那些复杂的自动化流程可就乱套啦！
还有啊，在一些对稳定性要求很高的场合，磁保持继电器更是大显身手。
它不会轻易受到外界干扰而改变状态，就如同泰山一样稳稳地矗立在那里。
你说它神奇不神奇？它虽然个头不大，可能量巨大呀！难道不是吗？它就像是隐藏在电路世界里的超级英雄，默默地守护着一切。
再想想那些大型的工业设备，磁保持继电器在里面也是至关重要的角色呢。
它确保设备能够稳定运行，不会出什么岔子。
要是没有它，那后
果可不堪设想呀！
而且哦，它还特别耐用，只要你正常使用和维护，它就能陪伴你很长时间。
这多让人放心呀！
总之，磁保持继电器的用途真是多得数都数不过来。
它在我们的生活和工作中扮演着非常重要的角色，没有它，很多事情都没法顺利进行呢！所以呀，可别小看了这个小小的磁保持继电器哦，它可是有着大大的能量呢！。
磁保持继电器基础知识. 共34页
衔铁组件过中点后，排 斥力消失，永磁力方向 改变与电磁力相同，叠 加后衔铁组件加速运动。
电磁感应原理
磁保持继电器的工作原理
磁力线的特点
衔铁组件在排斥力、电 磁力、永磁力的共同作 用下，完成换向。
磁保持继电器的主要参数
1．线圈电阻
L
• 线圈(COIL) ：线圈是继电器的动力部分， 漆包线绕制在骨架上，然后将漆包线两 端锡焊在引脚上，形成一个线圈。
• 线圈电阻(R)：用直径为Φ的漆包线绕T
圈产生的电阻。 R=£*（ T / Φ ）
• 温度对线圈电阻的影响：温度越高电阻 越大，越低电阻越小。通常说的线圈电 阻指的是20 ℃时的线圈电阻。当温度高 于或低于20 ℃时，有一个换算公式： Rt=R20[1+（TºC-20ºC）X0.004]
d
•
D
线圈电阻计算公式：
双稳态：这里所说的双稳态是指触点的状态，即断开状态和闭合 状态不需要外部因素即可保持稳态。磁保持继电器都是 双稳态继电器，电磁继电器都是单稳态继电器。
电磁感应原理
磁保持继电器的工作原理
1、通过电流的导线周围会产生磁场，磁场的大小B与电流的大小I成正
大，与离导线的距离ε的平方成反比，这就是电磁感应现象。
提问：为什么衔铁与轭 铁间出现异物或间隙时， 保持力会很小？ 公式：F= μ*B*S/ε^2
提问：请绘制第三幅图 的衔铁组件产生的磁力 线？衔铁组件过中点时 的磁力线？
电磁感应原理
磁保持继电器的工作原理
磁力线的特点
线圈通电后，由于同极 相斥的原理，产生强大 的排斥力，，当排斥力 大于吸力时，衔铁组件 开始换向运动。
※接触电阻是继电器最重要的参数
磁保持继电器的主要参数
宏发磁保持继电器选型手册
宏发磁保持继电器选型手册摘要：1.引言2.磁保持继电器的定义和作用3.宏发磁保持继电器的选型考虑因素4.宏发磁保持继电器的型号及特性5.宏发磁保持继电器的应用领域6.结论正文：【引言】本文将为您介绍宏发磁保持继电器的选型手册，帮助您更好地了解这种继电器，并选择适合您应用需求的产品。
【磁保持继电器的定义和作用】磁保持继电器是一种电磁式继电器，利用磁场来保持触点的接通状态。
当线圈通电时，磁场使铁芯产生磁性，吸引或释放触点，从而实现电路的接通和断开。
磁保持继电器具有较高的电磁保持能力，能够在断电后长时间保持触点接通状态。
【宏发磁保持继电器的选型考虑因素】选择宏发磁保持继电器时，需要考虑以下因素：1.额定电压：根据实际应用场景选择合适的电压等级。
2.额定电流：根据负载电流选择合适的电流等级。
3.操作频率：根据使用场景选择合适的操作频率。
4.触点形式：根据负载类型选择合适的触点形式。
5.工作环境：考虑继电器在高温、低温、湿度等环境下的性能。
6.安装方式：根据实际安装需求选择合适的安装方式。
【宏发磁保持继电器的型号及特性】宏发磁保持继电器有以下几种型号：1.JQX-13F 系列：具有高保持电流、高操作频率等特点，适用于交流电路。
2.JQX-20F 系列：具有高保持电流、快速切换等特点，适用于直流电路。
3.JQX-24F 系列：具有高保持电流、宽电压范围等特点，适用于交流和直流电路。
4.JQX-35F 系列：具有高保持电流、高耐压等特点，适用于高压电路。
【宏发磁保持继电器的应用领域】宏发磁保持继电器广泛应用于家电、工业自动化、通信、能源等领域，例如：电磁炉、电热水器、电源系统、自动化生产线等。
【结论】本文为您介绍了宏发磁保持继电器的选型手册，帮助您更好地了解这种继电器，并选择适合您应用需求的产品。
希望这些信息能对您有所帮助。
磁保持继电器工作原理
磁保持继电器工作原理
磁保持继电器是一种电磁继电器，它的工作原理是通过磁场的作用来完成开关的闭合和断开。
磁保持继电器通常包括一个线圈和一个铁芯。
当线圈中通电时，产生的磁场会吸引铁芯，使其磁性变强，从而将开关闭合。
在闭合状态下，线圈可以断开电流，但由于铁芯的磁性仍然存在，可以维持开关的闭合。
当线圈中断电时，磁场的强度会减弱，使铁芯的磁性下降。
然而，由于铁芯具有一定的剩磁，即使线圈中断电，铁芯仍然具有一定的磁性。
这种磁性足以使铁芯继续保持闭合状态并维持开关的闭合。
为了断开开关，必须对继电器施加一个反向电流来抵消剩磁产生的磁性。
这样，当线圈不再通电时，剩磁就会被消除，铁芯的磁性会完全消失，开关会断开。
磁保持继电器的特点是一旦线圈中通电使其闭合，即使电源的电流波动或中断，开关也能够保持闭合状态。
这对于需要长时间保持开关状态的应用非常有用，例如安全系统和自动控制系统中的电路。
总之，磁保持继电器的工作原理是通过利用磁场的吸引和保持力来控制开关的状态。
磁保持继电器主要参数
磁保持继电器主要参数解读继电器是当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
电子式电能表用的是磁保持继电器，利用永久磁铁或具有很高的剩磁特性的铁芯，使电磁继电器的衔铁在其线圈断电后仍能够保持在线圈通电时的位置上的一种双稳态继电器。
磁保持继电器优点在于具有保持功能，在发生倒电等情况时，供电恢复后马上播出，而不需等控制系统重新启动后再开始工作。
磁保持继电器主要特性有线圈电阻、动作电压、动作时间、接触电阻（回路阻抗）、介质耐压、绝缘电阻。
除以上主要电气性能外还有一些可靠性试验，如环境适应性、安全性和寿命。
1.线圈电阻：线圈电阻一般体现在功耗上面，电阻值允许偏差范围为：±10%额定电阻值。
磁保持继电器是靠磁钢提供吸力使产品保持在所需的工作状态，线圈加脉冲电压，铁芯产生磁场，当产生的吸力大于磁钢的磁力时，会推动磁钢动作以改变产品的工作状态，线圈产生的吸力大小取决于线圈功耗，由P=U²/R,线圈电阻越小功耗越大。
继电器不允许出现断相、误动作现象，因此为了使继电器触点接触的更可靠，设计时，在功耗允许范围之内，应尽可能选取功率较大的继电器。
2.动作电压：指使磁保持继电器产生动作状态改变的激励脉冲电压，也就是给线圈施加的电压。
我公司所用继电器额定动作电压有9VDC和12VDC两种，测试时要求不大于70%额定动作电压，而同样额定电压的继电器，功率越大一般动作电压越小，功率越小则需要的动作电压越大。
在利用继电器综合测试仪测试 60A 300uΩ单相继电器时，经常会出现触点抖动现象，实际上就是线圈产生的磁力比磁钢本身的磁力略小或接近，克服磁钢磁力的线圈吸力处于临界值，引起衔铁的抖动，对产生抖动的继电器做以下测试：进一步对正常继电器（设备设置动作电压下线为3.6V无抖动）和有抖动继电器利用稳压电源进行测试，正常继电器动作电压为3.8V时开始动作，而有抖动的继电器动作电压达到5V时才能动作。
磁保持继电器的工作原理
磁保持继电器的工作原理引言：磁保持继电器是一种常见的电子元器件，广泛应用于电力系统、自动化控制系统等领域。
它通过磁场控制机械开关，实现电气信号的转换和控制。
本文将介绍磁保持继电器的工作原理，从磁感应定律到磁保持特性等方面进行阐述。
一、磁感应定律磁保持继电器的工作原理基于磁感应定律，即磁场中的导体会受到一定的磁力作用。
当通过导体的电流变化时，会引起磁感应强度的变化，从而产生磁场力。
基于这一原理，磁保持继电器利用磁场力来控制开关状态。
二、工作原理磁保持继电器由电磁线圈、磁系统和机械系统组成。
当电流通过电磁线圈时，会在线圈周围产生磁场。
磁场使磁铁产生磁力，将机械系统上的触点吸引或释放，实现开关的闭合或断开。
当电流通过线圈时，磁铁会保持触点的状态，即使电流停止流动，开关仍然处于闭合或断开的状态，这就是磁保持的作用。
三、磁保持特性磁保持继电器有很好的磁保持特性，即使在电流停止流动后，继电器仍然保持原来的状态。
这是由于磁铁的磁力可以使机械系统上的触点保持吸引或释放状态。
这种特性使得磁保持继电器能够在电力系统中实现稳定的开关控制。
四、应用领域磁保持继电器广泛应用于电力系统、自动化控制系统等领域。
在电力系统中，它可以用于保护和控制电路，实现断开或闭合电路的功能。
在自动化控制系统中，它可以用于信号转换、中继和逻辑控制等方面。
由于磁保持继电器具有可靠性高、体积小、成本低等优点，因此在工业控制中得到了广泛的应用。
总结：磁保持继电器通过利用磁场力来控制机械系统，实现电气信号的转换和控制。
它的工作原理基于磁感应定律，利用磁场力使机械触点保持开关状态。
磁保持继电器具有磁保持特性，即使在电流停止流动后仍然保持原来的状态。
它在电力系统和自动化控制系统等领域有广泛的应用。
磁保持继电器原理
磁保持继电器原理
磁保持继电器是一种利用电磁原理工作的电气设备，其原理是通过电流的通断来控制继电器的开关状态。
磁保持继电器由两个线圈组成，分别是控制线圈和保持线圈。
控制线圈接通电流时，会产生一个磁场，这个磁场会将继电器的动铁片吸引，使其与触点接通，从而实现继电器的闭合。
一旦磁场形成后，即使控制线圈断电，动铁片也能被磁场保持下来，继电器保持闭合状态。
当控制线圈再次通电时，磁场会重新形成，进一步加强动铁片与触点的吸引力，使继电器保持闭合。
如果想要打破继电器的闭合状态，只需要切断控制线圈的电源即可，此时磁场会消失，动铁片也会失去吸引力，从而打开继电器。
磁保持继电器的工作原理非常简单，但其在各种电气控制系统中发挥着重要的作用。
通过控制线圈的通断，可以实现对其他电器设备的开关控制，如电动机的启停、灯光的控制等。
同时，由于磁场可以被保持，所以磁保持继电器还可以用作电路的记忆元件，可以实现电路的记忆功能。
磁保持继电器应用
磁保持继电器应用磁保持继电器是一种电磁开关装置，具有特殊的保持功能，在电源断开或者控制信号消失的情况下，能够保持原来的通断状态。
磁保持继电器在工业控制系统、电力系统、交通运输系统等领域有着广泛的应用。
本文将重点介绍磁保持继电器的工作原理、结构特点以及在不同领域的应用，旨在帮助读者更加全面地了解磁保持继电器并有效地应用于实际工程中。
一、磁保持继电器的工作原理和结构特点1. 工作原理磁保持继电器的工作原理基于电磁吸合的基本原理，其结构包括铁芯、线圈、触点等部分。
当线圈通电时，会产生磁场，使得铁芯吸引触点闭合，从而实现通电。
当断开电源，线圈的磁场并不立即消失，而是通过铁芯的磁性保持着原来的状态，触点便保持闭合状态。
这种特殊的保持功能，使得磁保持继电器可以在断电或者控制信号丢失的情况下，保持原来的通断状态。
这是其与普通继电器的显著区别之一。
2. 结构特点磁保持继电器的结构特点主要包括：线圈、铁芯、触点、保持装置等。
线圈是磁保持继电器的电磁部分，通过通电产生磁场。
铁芯是磁路的一部分，能够集中磁力线，增强磁场。
触点是传导电流的关键部分，能够在通电时闭合，断电时保持闭合状态。
保持装置是磁保持继电器的关键结构，通过它能够实现磁场的保持，保持触点的闭合状态。
这些结构特点决定了磁保持继电器的特殊功能和广泛的应用价值。
二、磁保持继电器在工业控制系统中的应用磁保持继电器在工业控制系统中有着重要的应用价值，主要体现在以下几个方面：1. 负载的保持在工业控制系统中，有些负载需要持续通电，而又不能随意切断。
使用磁保持继电器就能很好地满足这一需求，通过其特殊的保持功能，实现对负载的可靠控制。
2. 自动化生产线在自动化生产线中，磁保持继电器常常用于控制各种电动机、执行器等设备的通断，保证生产线的正常运转。
3. 电源切换磁保持继电器还可用于电源的切换，例如在电力系统中，通过磁保持继电器可以实现电源的切换和保持，确保供电的可靠性。
以上是磁保持继电器在工业控制系统中的主要应用，其特殊的保持功能和可靠的控制能力使其成为工业自动化领域不可或缺的重要组成部分。
磁保持继电器应用电路
磁保持继电器应用电路磁保持继电器应用电路1. 简介磁保持继电器是一种特殊类型的继电器，其独特的设计可使继电器在停电或控制信号消失后保持原状态。
这种继电器常被应用于需要长时间保持状态或需要手动复位的电路中。
本文将深入探讨磁保持继电器应用电路，从基础的概念开始逐步展开。
2. 基本工作原理磁保持继电器的基本工作原理是利用电磁吸引力来保持继电器的状态。
当控制电路通电时，继电器的线圈产生强磁场，使得可动接点吸引到线圈上的磁铁上，完成闭合或断开电路的操作。
一旦控制电路断电，继电器的线圈磁场消失，但由于可动接点与磁铁之间的吸引力，继电器可保持原来的状态。
3. 磁保持继电器的应用场景磁保持继电器广泛应用于需要长时间保持状态的电路中，如电气控制系统、机械设备和自动化系统等。
具体应用场景包括：3.1 冷冻设备控制冷冻设备需要在停电后保持关闭状态以避免冷空气的浪费。
磁保持继电器可用于控制电源供应，一旦停电，继电器将保持冷冻设备的关闭状态，并在电源恢复时自动恢复。
3.2 电动机控制电动机通常需要通过继电器启动和停止。
在停电后，磁保持继电器可保持电动机运行状态，以免重新启动时造成过大的启动电流冲击。
3.3 电源切换在一些场景中，需要实现电源切换以确保连续供电。
磁保持继电器可用于切换电源，保持切换后的状态，同时避免因电源波动而导致系统故障。
4. 优点和缺点磁保持继电器在特定的应用场景中具有一些优点，但也存在一些缺点。
4.1 优点4.1.1 高稳定性：磁保持继电器的状态保持时间长，可靠性高，具有很好的稳定性。
4.1.2 低功耗：磁保持继电器工作时消耗的电流较小，能够降低系统的功耗。
4.1.3 耐高温：磁保持继电器可在高温环境下工作，对温度的适应性较强。
4.2 缺点4.2.1 较大体积：磁保持继电器相对于其他类型的继电器来说，体积较大，占据的空间较多。
4.2.2 价格较高：相较于普通继电器，磁保持继电器的价格较高，增加了系统成本。
磁保持继电器基础知识
※接触电阻是继电器最重要的参数
电压（％）
额定电压
动作电压
C
不动作电压
B
A
触点状态
磁保持继电器的主要参数
3．动作、释放电压 不动作、保持电压
D 释放电压 E 保持电压
• 吸合电压：使继电器触点闭合需要 的最小电压叫做吸合电压。左图中 的动作电压指吸合电压的上限，不 动作电压指吸合电压下限。
磁保持继电器基础知识培训
目录
一、磁保持继电器的定义 二、磁保持继电器的工作原理 三、磁保持继电器的主要参数 四、磁保持继电器的应用及注意事项
磁保持继电器的定义
磁保持继电器是一种依靠自身永磁力保持触点断开或闭合状态的 双稳态继电器。
永磁力：衔铁组件中的磁铁产生的力。所有的磁保持继电器中都 有永磁，一般的电磁继电器则没有。
磁保持继电器的主要参数
• 线圈(COIL) ：线圈是继电器的动力部分， 漆包线绕制在骨架上，然后将漆包线两 端锡焊在引脚上，形成一个线圈。
• 线圈电阻(R)：用直径为Φ的漆包线绕T 圈产生的电阻。 R=£*（ T / Φ ）
• 温度对线圈电阻的影响：温度越高电阻 越大，越低电阻越小。通常说的线圈电 阻指的是20 ℃时的线圈电阻。当温度高 于或低于20 ℃时，有一个换算公式： Rt=R20[1+（TºC-20ºC）X0.004]
磁力线的特点
衔铁组件过中点后，排 斥力消失，永磁力方向 改变与电磁力相同，叠 加后衔铁组件加速运动。
电磁感应原理
磁保持继电器的工作原理
磁力线的特点
衔铁组件在排斥力、电 磁力、永磁力的共同作 用下，完成换向。
磁保持继电器应用电路
磁保持继电器应用电路磁保持继电器是一种电磁继电器，具有能够在断开电源时保持其状态的特性。
它通常由一个线圈和一对非常接近的电触点组成。
磁保持继电器的应用电路可以用于控制电路的开关和保持功能。
下面是一些常见的应用电路示例：1. 自锁控制电路：在这种应用电路中，磁保持继电器用于控制自身的开关，从而实现电路的自锁功能。
当控制电路中的按钮被按下时，继电器的线圈被激活，将电触点闭合以供电。
当按钮再次被按下时，继电器的线圈不再激活，但由于继电器的磁保持特性，电触点仍然保持闭合，电路保持通电状态。
只有当另一个按钮按下时，继电器的线圈才会被断开，电触点打开，电路断电。
2. 定时器电路：磁保持继电器可以用于实现定时器电路。
在这种应用电路中，继电器的线圈通过一个定时器电路激活，并在设定的时间间隔后自动断开。
电触点的闭合和断开可以用于控制其他设备的开关。
3. 电机控制电路：磁保持继电器可以用于控制电机的启停和方向。
通过在正常工作状态下激活继电器的线圈，电机可以启动并保持运行。
当需要停止电机时，只需断开线圈激活信号即可。
4. 电源自动切换电路：磁保持继电器可以用于实现电源自动切换功能。
在这种应用电路中，有两个电源供电，一个主电源和一个备用电源。
当主电源故障时，继电器的线圈会被激活，将电触点切换到备用电源。
当主电源恢复时，继电器的线圈不再激活，但由于磁保持特性，电触点保持在备用电源状态，直到备用电源故障或手动切换回主电源。
以上仅为磁保持继电器应用电路的一些示例，实际应用电路还有很多其他可能性，取决于具体的需求和应用场景。
磁保持继电器 (2)
磁保持继电器简介磁保持继电器是一种电磁控制装置，能够在电流消失或电源中断的情况下，仍能保持原来的状态，即保持继电器的开关状态。
这种继电器通常由继电器开关和继电器线圈两部分组成。
磁保持继电器的工作原理是通过电磁力来实现的。
当继电器线圈通电时，其产生的磁场会将继电器开关吸引或释放，从而改变开关状态。
当电流消失或电源中断时，磁场会逐渐衰减，但由于磁保持继电器的特殊结构设计，它可以在没有外部电源的情况下保持原来的状态。
结构和特点磁保持继电器一般由铁芯、线圈、继电器开关等部分组成。
其中，铁芯是磁保持继电器的重要组成部分，它是由磁性材料制成的，能够在通电时产生磁场。
线圈是继电器的控制部分，通过通电来激活铁芯产生磁场。
继电器开关则是磁保持继电器的输出部分，通常由开关触点和触发装置组成。
磁保持继电器具有以下特点：1.磁保持能力强：磁保持继电器可以在电源中断的情况下，维持原来的状态，不受外界干扰的影响。
2.功耗低：由于磁保持继电器工作时只需要维持磁场不断衰减，相比其他继电器，其功耗较低。
3.结构简单：磁保持继电器的结构相对简单，易于维护和安装。
4.体积小：磁保持继电器通常体积较小，便于集成和布线。
5.寿命长：由于磁保持继电器的线圈不需要经常通断电流，因此寿命相对较长。
应用领域磁保持继电器广泛应用于各个领域，包括工业控制、电力系统、通信设备等。
以下是磁保持继电器的几个常见应用领域：1.自动化系统：磁保持继电器可以在自动化系统中实现控制和操作的自动化，例如在工业自动化生产线上，可以通过磁保持继电器实现对各种设备的控制。
2.电力系统：磁保持继电器可以用于电力系统中的电压和电流的测量和保护，例如用于电能计量、电力调度、电力设备保护等。
3.通信设备：磁保持继电器可以用于通信设备中的开关和控制，例如用于电话交换机、光纤通信系统等。
4.楼宇自控系统：磁保持继电器可以用于楼宇自控系统中的照明、空调、电梯等设备的控制和管理。
5.其他领域：磁保持继电器还可以用于交通信号灯、电动汽车充电桩、太阳能光伏发电系统等领域。
磁保持继电器基础知识培训PPT课件
轭铁 ZK01 80A三维图
HFV6继电器三维模形
衔铁 铁心
底座
1.5 磁保持继电器的分类
磁保继电器的分类方法主要是 按触点负载、防护特征、触点形 式等分类。
1.5.1 按触点负载分类
1.触点负载：10A以下 主要产品有 松下 DSP、DK 宏 发 HFE7、HFE8
2.触点负载：10-60A之间 主要产品有 GRUNER 703、 715 宏发 HFE10、HFE20
介质耐压的测试一般都使用专用介质耐 压表，测试时可在最高电压（110%试验电 压）下保持1s，有争议时应以试验电压保 持1min为准。漏电流一般为1mA。
1.6.6 绝缘电阻 继电器的绝缘电阻是指各不相连导电部分
间的绝缘部分在外加一定直流电压时所呈现 的电阻值。（一般情况下，常开触点间、触 点组间、触点线圈间绝缘电阻值为同一值）
1.4 磁保持继电器的结构
磁路系统
固定与连 接机构
接触系统
继电器爆炸图
固定与连 接机构
接触系统
电磁系统
1.4 磁保持继电器的结构
磁保持继电器由电磁系统、接触系统和固定连接 机构三大部分组成。 电磁系统：线圈、轭铁、铁芯、衔铁部分（衔铁 和磁钢）。 接触系统：动触点、静触点、动簧片、动簧支架、 静簧片。 固定与连接机构：底座、推动片、固定架、外壳。
绝缘电阻的测试一般都使用兆欧表，被测 继电器应置于优质绝缘板上，测试电压应符 合各产品技术要求规定，一般加电压2s之后 的最小值即为被测值。
1.6.7 动作（吸合）时间
处于释放状态（初始状态）的继电器， 在规定的条件下，从施加输入激励量规定值 的瞬间起到继电器切换的瞬间止的时间间隔 （不含吸合回跳时间）
1.6.3 接触电阻
磁保持继电器基础知识
态的力。即h+g>e+f.
a
-500
h
d
-F(g)
触 点 闭 合 过 程
c -A b
a d
F(g) 500 200 -200
触点不吸合的受力曲线
横坐标（A）代表衔铁组件的开距。
纵坐标（F）代表衔铁组件换向过程中 所受到的力。
f 黑色实线代表排斥力线，红色虚线代表电磁力线。
头部产生的反力大于永磁与电磁吸力之和。 即c>a+b
-500 -F(g)
提问：左图坐标中衔铁组件到哪个位置时无法闭合， h 改变坐标中的什么可以使衔铁组件完全闭合呢？
一、IC卡预付费智能电表
IC卡预付费电表是远程抄表系统的终端。磁保持继电器在智能电表中是最重要的 电子元件之一。由于其高可靠性及很强的过大电流能力，在电表中充当智能开关 的角色。在用户IC卡中余额不足时，自动切断电源；在充值后自动接通电源。
提问：左图坐标哪个位置代表簧片头部的超行程？哪 一段代表触点运动的空行程？ 提问：左图坐标中触点压力在哪个位置？大概是多少？ 提问：左图坐标中触点保持力的断开和闭合力怎么计 算？大概是多少？ 提问：左图坐标中反力特性曲线的斜率代表什么？
触 点 释 放d 过 程
-A c h b
a
F(g)
700 500
※线圈电阻的大小决定继电器的功率
2．接触电阻
收缩电阻 表面膜电阻
• 接触电阻(CR) ：一个导体分成二段 后形成的电接触、具有比原导体大 得多的电阻，此电阻称为接触电阻。 继电器的接触电阻指触点间电阻。
• 接触电阻CR是收缩电阻Re和表面 膜电阻Rf的总和：Rk=Re+Rf
宏发磁保持继电器选型手册
宏发磁保持继电器选型手册磁保持继电器是一种常用于电气控制系统中的重要组件，具有较高的可靠性和节能效益。
作为磁保持继电器的一种代表性品牌，宏发磁保持继电器广泛应用于各种工业领域。
本选型手册将帮助您了解宏发磁保持继电器的特点和优势，并提供选型指南，以便您可以根据具体需求选择合适的产品。
1. 宏发磁保持继电器的特点和优势宏发磁保持继电器具有以下几个突出的特点和优势：a. 高可靠性：宏发磁保持继电器采用优质材料制造，具有良好的抗震、防尘和防潮性能，以确保长时间稳定运行。
b. 节能环保：宏发磁保持继电器采用先进的磁保持技术，能够在断电后保持原有状态，减少能源浪费，提高能源利用率。
c. 体积小巧：宏发磁保持继电器采用紧凑设计，安装灵活方便，适用于空间有限的场合。
d. 高性能：宏发磁保持继电器具有很高的电气性能指标，能够稳定可靠地传输信号和控制电流，适用于各种复杂工况。
2. 宏发磁保持继电器选型指南根据具体需求选择合适的宏发磁保持继电器应考虑以下几个因素：a. 工作电流和负载电压：根据实际的工作电流和负载电压需求，选择适配的宏发磁保持继电器型号，以确保其稳定可靠地工作。
b. 功能特性：根据实际应用场景的需要，选择宏发磁保持继电器的特殊功能，如过压保护、过载保护、电压稳定等。
c. 使用环境：考虑工作环境的温度、湿度、震动等因素，选择符合要求的宏发磁保持继电器型号，以确保其正常运行。
d. 安装方式：根据实际情况选择合适的安装方式，如插装式、螺钉固定式等。
3. 宏发磁保持继电器的应用案例宏发磁保持继电器广泛应用于各种工业领域，如自动化设备、电力系统、通信设备等。
以下是一些典型的应用案例：a. 自动化设备控制：宏发磁保持继电器可用于控制各类自动化设备的电路，如机床、输送装置、包装机械等。
b. 电力系统保护：宏发磁保持继电器可用于电力系统的过电流保护、过压保护、欠压保护等应用。
c. 通信设备控制：宏发磁保持继电器可用于通信设备中的电路控制和信号传送功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最大转换功率 最大转换电压 最大转换电流 电器寿命 机械寿命 接触压降
线圈 – 触点 触点 – 触点
触点数据 12.5 kVA 250VAC 50 A 1×104 次 1×106 次 <100 mV
绝缘电阻 测试电压
≥4000 V eff. ≥1500 V eff.
标准线圈
单线圈
常规线圈电压 (VDC)
二、 激励方式 该继电器的激励需要有专用的启动芯片或设计的电路可以参照下图设计，以下为专用芯片的 资料 BH3023 双向驱动继电器电路（仅供参考）
（一）、 概述 BH3023 是在 BH3022 的基础上增加了输入端"A、B"同时为"1"状态时，判别保护电路。 确保输出驱动级在"A、B"同时为"1"时状态时，输出为高阻态。它是由输入门控电路，输入 端"A、B"同时为"1"状态时，判别保护电路，输出端二级管保护电路，及驱动电路组成。它 主要用于控制 BST-902 系列磁保持继电器工作，是理想的双向驱动继电器电路。 其主要特点如下： 1. 静态功耗电流低。（小时 1μA） 2. 高输入阻抗，与 TTL、CMOS 及单片机兼容。 3. 输入触发方式可以用脉冲，也可用电平触发。 4. 输出驱动级内部加二极管正向、反向保护。 5. 输出驱动有足够大的电流输出。（大于 80mA）
（二）、 逻辑框图
（三）、 真值
输入端 A 输入端 B 输出端 QA 输出端 QB
1
0
1
0
0
1
0
1
0
0
高阻
高阻
1
1
高阻
高阻
（四）、 管脚排列及管脚功能： 输出 QA—— 1 空—— 2 输入 A—— 3
Vss—— 4 （1） 输入 A.接触发脉冲，也可接电平触发。 （2） 输入 B.接触发脉冲，也可接电平触发。 （3） 2 脚、6 脚是空脚。 （4） 输出 QA 接继电器的线包一端。 （5） 输入 QB 接继电器的线包另一端。 （6） Vdd 加继电器工作电压正端。
线圈电阻
145
磁保持继电器常识及使用须知
一． 一般常识
二． 激励方式
三． 使用须知
公差 (±%) 10 10
一般常识 磁保持继电器作为继电器的一种，也是一种自动开关，对电路起自动接通和切断作用。所不 同的是，磁保持继电器的常闭常开作用完全是依赖永久磁钢的作用，其开关状态的转换是靠 一定量的脉冲电信号的触发而完成的。因此，具有省电、性能稳定、体积小、承载能力大的 特点，比一般电磁继电器性能优越。
8 ——Vdd 7 ——输入 B 6 ——空 5 ——输出 QB
（7） V ss 加继电器工作电压负端。 （五）、 实际应用： 1、 输入 A、B 用脉冲触发就可以直接与相应器件输出端连接就可以了。 只要触发脉冲按功能表状态触发，继电器就会工作。
2、输入 A.B 用电平触发应在输入加入 R1、R2 到地，保持低电平。这样需要继电器工作就 可以在 A 端加高电平，反之在 B 端加高电平，按功能表状态工作。（R1 R2=30K-100K）
3、推荐使用 电网电压：160V~280V 正常工作 变压器功率：1.5W 三、 使用须知 a． 认真阅读本公司的产品说明书，正确选用不同规格和型式的继电器，切忌超出性能范 围选用继电器。 b． 启动功率和电压值 我公司各类磁保持继电器，其启动和转换动作均是在瞬间完成的，所以一定要保证加在线圈 两端的激励电压为（100%~150%）额定电压值。（与国际著名的磁保持继电器厂商--德国 GRUNER 公司的指标完成相同。） c． 脉冲宽度 脉冲宽度尽可能宽一点，建议：脉冲宽 100~500ms，连续发三组。这样产品动作会更可
环境温度 环境湿度 大气压力 外形尺寸 认证情况
额定电压 额定功率 动作功率 吸合时间 释放时间
BST-902-50A 常规数据 -25℃~+55℃ ≤95% at +40℃ 86~106 kPA 39.5×31×17.8mm VDE
技术数据 线圈数据
9 VDC/12 VDC 1.0 W 0.8 W 20 ms 15 ms
靠。 d． 连接线 产品使用时设计的连接线，长度一定要留有余地。 e．尽量不用硬连接 与产品负载端的连接，尽量不要采用硬连接，至少一端要用软连 接。 f． 禁止擅自扳动、焊接继电器的负载引出端。
